Tipo di prodotto	Lavastoviglie professionale
Marca	Whirlpool
Modello	AGB 667/WP
Tensione di alimentazione	400V/3+N
Frequenza	50 Hz
Potenza massima assorbita	6,75 kW
Potenza resistenza bollitore	6 kW
Potenza resistenza vasca	3 kW
Potenza pompa di lavaggio	0,75 kW
Pressione acqua di alimentazione	200-400 kPa
Temperatura acqua di alimentazione	50-60 °C
Durezza acqua di alimentazione	7-12 °dF
Consumo d'acqua per ciclo di risciacquo	3,5 l
Capacità del bollitore	7 l
Capacità della vasca	28 l
Durata ciclo corto	60 secondi
Durata ciclo medio	120 secondi
Livello sonoro	67 dB(A)
Grado di protezione	IPX4
Peso netto	115 kg
Tipo di cavo di alimentazione	H05VV-F
Materiale	Acciaio inossidabile
Capacità cestello (piatti)	12 fondi o 18 piani

Domande frequenti - AGB 667/WP - INSTRUCTION FOR USE WHIRLPOOL

Cosa fare se il programma di lavaggio non si avvia?

Se il programma non si avvia, controllate prima che il riempimento della lavastoviglie sia terminato. Attendete che la spia del bollitore si accenda. Se il problema persiste, verificate l'arrivo dell'acqua e l'interruttore generale.

Perché le stoviglie non sono ben lavate?

Diverse cause possibili: i fori degli irrigatori sono ostruiti (puliteli), il prodotto di lavaggio è insufficiente o inadeguato, le stoviglie sono sistemate male, la temperatura di lavaggio è troppo bassa o il ciclo selezionato è troppo corto. Verificate questi punti uno per uno.

Come pulire i filtri?

Rimuovete i filtri sollevandoli dalla loro sede. Puliteli dai residui e risciacquateli abbondantemente con acqua chiara. Riposizionateli correttamente. Effettuate questa operazione ogni 30-40 cicli in caso di uso intensivo.

Cosa fare in caso di presenza d'acqua nella vasca dopo scarico?

Verificate che il tubo di scarico non sia ostruito o mal posizionato (troppo alto). Assicuratevi che lo scarico sifonato sia libero. Se il problema persiste, contattate il servizio post-vendita.

Come scegliere il giusto programma di lavaggio?

Utilizzate il ciclo corto (60s) per stoviglie moderatamente sporche (bicchieri, tazze). Utilizzate il ciclo medio (120s) per posate e piatti più sporchi. La durata indicata è valida per un arrivo di acqua calda a 50°C.

Quale prodotto di lavaggio utilizzare?

Utilizzate esclusivamente prodotti di lavaggio e risciacquo per lavastoviglie industriali. Non mescolate prodotti diversi e rispettate i dosaggi raccomandati dal produttore.

Come effettuare lo scarico totale a fine giornata?

Fermate l'apparecchio con il pulsante on/off, aprite il coperchio, rimuovete il troppo pieno, poi azionate la pompa di scarico (se presente) fino a svuotamento completo. Riposizionate il troppo pieno, chiudete il coperchio e spegnete l'interruttore generale.

Perché bicchieri e posate sono macchiati?

Ciò può essere dovuto a un prodotto di risciacquo inadeguato o mal distribuito, o a una durezza dell'acqua superiore a 12°dF. Verificate il serbatoio del risciacquo e la durezza dell'acqua. Se il problema persiste, contattate il servizio post-vendita.

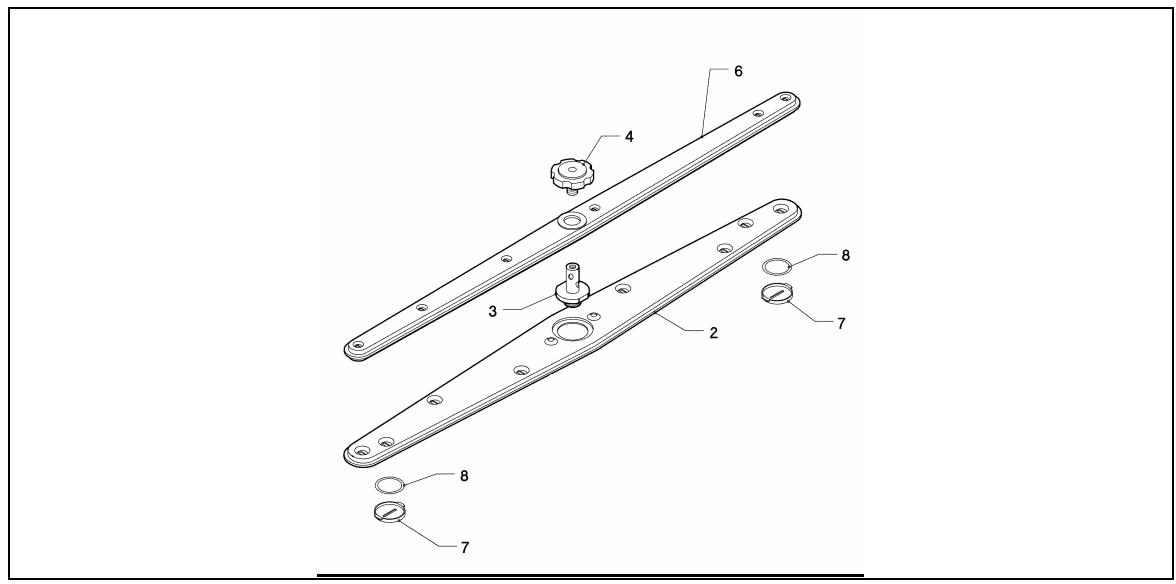

Come mantenere gli irrigatori?

Smontate gli irrigatori svitando la vite centrale e i tappi alle estremità. Pulite i fori e gli ugelli sotto un getto d'acqua corrente. Non utilizzare utensili taglienti. Rimontate con cura. Effettuate questa operazione periodicamente.

Cosa fare in caso di non utilizzo prolungato?

Svuotate i serbatoi del prodotto di lavaggio e di risciacquo per evitare la cristallizzazione. Immergete i tubi in un recipiente d'acqua pulita, fate qualche ciclo, poi svuotate completamente. Spegnete l'interruttore generale e chiudete il rubinetto dell'arrivo dell'acqua.

MANUALE UTENTE AGB 667/WP - INSTRUCTION FOR USE WHIRLPOOL

1 Avvertenze per la sicurezza e l'uso
2 Caratteristiche tecniche
3 Installazione e posizionamento
4 istruzioni per l'installatore
5 Prima messa in funzione per l' installatore
6 Istruzioni per l'utente
7 Manutenzione e pulizia (utente)
8 Problemi ed anomalie (utente)

Vi ringraziamo per la scelta del prodotto.

Consigliamo di leggere attentamente tutte le istruzioni contenute nel manuale per conoscere le condizioni più idonee per un corretto utilizzo della lavastoviglie.

ISTRUZIONI TECNICHE:

Sono destinate al personale qualificato che deve eseguire l'installazione, la messa in servizio, il collaudo, ed eventuali interventi di assistenza.

ISTRUZIONI PER L'UTENTE:

Indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione della lavastoviglie.

1 AVVERTENZE PER LA SICUREZZA E L'USO

QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELLA LAVASTOVIGLIE; OCCORRE CONSERVARLO SEMPRE INTEGRO UNITAMENTE ALL'APPARECCHIO.

IL POSIZIONAMENTO, GLI ALLACCIAMENTI, LA MESSA IN FUNZIONE E L'ELIMINAZIONE DI INCONVENIENTI, E LA SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE DEVONO ESSERE ESEGUITI DA PERSONALE QUALIFICATO.

LA LAVASTOVIGLIE E' DESTINATA ESCLUSIVAMENTE AD USO PROFESSIONALE E DEVE ESSERE UTILIZZATA DA PERSONALE ABILITATO. E' PREDISPOSTA PER IL LAVAGGIO DI STOVIGLIE (PIATTI, TAZZE, CIOTOLE, TEGLIE, POSATE) E SIMILI NEI SETTORI GASTRONOMICI E NEL RAMO DELLA RISTORAZIONE COLLETTIVA, ED E' CONFORME ALLE NORME INTERNAZIONALI DI SICUREZZA ELETTRICA E MECCANICA (CEI-EN-IEC 60335-2-58/61770) E DI COMPATIBILITA' ELETTROMAGNETICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER DANNI A PERSONE O COSE CAUSATI DALL'INOSSERVANZA DELLE ISTRUZIONI PRESENTI NEL MANUALE, DALL'USO NON CORRETTO, DALLA MANOMISSIONE ANCHE DI UNA SINGOLA PARTE DELL'APPARECCHIO E DALL'UTILIZZO DI RICAMBI NON ORIGINALI.

E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITA' PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.

QUESTO APPARECCHIO E' CONTRASSEGNATO IN CONFORMITA' ALLA DIRETTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE).

ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO CORRETTO L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.

IL SIMBOLO ✉ SUL PRODOTTO O SULLA DOCUMENTAZIONE DI ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.

DISMETTERE L'APPARECCHIO SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO DEI RIFIUTI.

PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO, RECUPERO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE IL COMPETENTE UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI DOMESTICI O IL NEGOZIO PRESSO IL QUALE IL PRODOTTO E' STATO ACQUISTATO.

NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE POTREBBERO PROVOCARE UN'ESPLOSIONE. NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.

NON UTILIZZARE MAI LA LAVASTOVIGLIE O SUE PARTI COME SCALA, SUPPORTO O SOSTEGNO PER PERSONE, COSE O ANIMALI.

APPOGGIARSI O SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE POTREBBE CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER LE PERSONE.

NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI SI POTREBBE INCIAMPARE.

NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE STOVIGLIE O NELLA LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI LAVAGGIO.

L'APPARECCHIO NON E' ADATTO PER L'USO DA PARTE DI MINORI E PERSONE CON RIDOTTE CAPACITA' FISICHE, SENSORIALI O MENTALI, MANCANTI DI ESPERIENZA E CONOSCENZA. L'UTILIZZO DELL'APPARECCHIO E' CONSENTITO A QUESTE PERSONE SOLO SOTTO LA SUPERVISIONE DI UNA PERSONA RESPONSABILE DELLA LORO SICUREZZA.

2 CARATTERISTICHE TECNICHE

		AGB668/WPABG668/DPAGB671/WPAGB671/DP	AGB672/WP	AGB667/WP
Tensione di alimentazione	V	400V/3+N230V/1	400V/3+N230V/1	400V/3+N
Frequenza	Hz	50	50	50
Potenza max. assorbita	kW	6,75	6,75	10,75
Potenza resistenza boiler	kW	6	6	10
Potenza resistenza vasca	kW	3	3	3
Potenza pompa lavaggio	kW	0,75	0,75	0,75
Pressione acqua alimentazione	kPa	200-400	200-400	200-400
Temperatura acqua alimentazione	°C	50 – 60	50 – 60	50 – 60
Durezza acqua alimentazione	°dF	7 – 12	7 – 12	7 – 12
Consumo acqua per ciclo di risciacquo	l	3,5	3,5	3,5
Capacità boiler	l	7	9	12
Capacità vasca	l	28	28	28
Durata cicli standard con alimentazione acqua a 50°C	s	60/120	60/120	60/120
Livello rumorosità	dB(A)	67	67	67
Grado protezione	IPX	4	4	4
Peso netto	kg	115	115	117
Tipo di cavo di alimentazione	◀HAR▶	H05VV-F	H05VV-F	H05VV-F

3 INSTALLAZIONE E POSIZIONAMENTO

INSTALLAZIONE E POSIZIONAMENTO

Portare la lavastoviglie sul luogo di installazione, rimuovere l'imballo, verificare l'integrità dell'apparecchio e dei componenti, in caso di danni questi devono essere notificati per iscritto al trasportatore.

Gli elementi di imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di bambini ed animali domestici, in quanto potenziali fonti di pericolo.

Tutti i materiali utilizzati per l'imballo sono compatibili con l'ambiente. Essi possono essere conservati senza pericolo, o essere smaltiti presso un apposito centro di smaltimento rifiuti.

I componenti in materiale plastico soggetti ad eventuale smaltimento con riciclaggio sono contrassegnati nei seguenti modi:

PE polietilene: pellicola esterna imballo, sacchetto istruzioni, sacchetti di protezione.

PP polipropilene: reggette.

PS polistirolo espanso: angolari di protezione, coperchio imballo.

I componenti in legno e cartone possono essere smaltiti rispettando le norme vigenti.

Alla dismissione del prodotto evitare di disperderlo nell'ambiente; lo smantellamento deve avvenire nel rispetto delle norme vigenti. Tutte le parti metalliche sono in acciaio inossidabile e smontabili.

Le parti in plastica sono contrassegnate con il simbolo del relativo materiale.

POSIZIONAMENTO:

Attenzione: l'impianto interno ed i locali in cui vengono installate apparecchiature per comunità, devono rispondere alle normative vigenti.

Il costruttore declina ogni responsabilità per danni diretti o indiretti a persone o cose derivanti dal mancato rispetto di dette normative.

Prima dell'installazione verificare che nelle adiacenze non vi siano o siano adeguatamente protetti, oggetti e materiali che potrebbero essere danneggiati dal vapore acqueo o da schizzi di soluzione di lavaggio.

Posizionare la lavastoviglie nel punto desiderato e togliere la pellicola protettiva.

Livellare la lavastoviglie (aiutandosi con una livella) sui quattro piedini regolati in modo da garantirne la stabilità; ogni altra soluzione deve essere approvata dal costruttore.

4 ISTRUZIONI PER L'INSTALLATORE

ALLACCIAMENTO IDRAULICO E SCARICO:

I tubi idraulici ed il cavo di alimentazione elettrica fuoriescono dalla zona posteriore. Allacciare il tubo di alimentazione idrica ad una presa con bocca filettata 34 " gas.

Per il collegamento alla rete idrica utilizzare solamente tubi nuovi; tubi vecchi o usati non devono

essere utilizzati.

La pressione dinamica di alimentazione dovrà essere compresa tra 2 e 4 bar, se superiore è necessario installare un riduttore di pressione.

E' indispensabile installare un rubinetto generale sulla tubazione di arrivo acqua di alimentazione; il rubinetto dovrà essere accessibile ad installazione terminata, non installare il rubinetto dietro la lavastoviglie.

La durata cicli dichiarata è riferita ad alimentazione con acqua calda 50°C.

In caso di alimentazione ad acqua fredda la durata potrebbe aumentare in relazione alla temperatura dell'acqua in ingresso, essendo la lavastoviglie dotata di risciacquo a temperatura e pressione costanti.

SCARICO:

Ogni lavastoviglie è già dotata di tubo per il collegamento allo scarico; questo sarà da prevedersi a pavimento, con piletta a sifoide.

Attenzione: accertarsi che i tubi di alimentazione e scarico non siano piegati, strozzati o schiacciati dopo l'installazione.

4.1 Allacciamento elettrico

Il collegamento elettrico della lavastoviglie ed eventuali apparecchi supplementari va affidato a personale autorizzato e qualificato, nel rispetto delle norme vigenti; osservare inoltre le disposizioni tecniche di allacciamento.

La potenza totale installata è riportata sulla targhetta dati tecnici dell'apparecchio.

Insieme alla lavastoviglie non devono essere protetti altri apparecchi.

L'esercente dovrà provvedere all'installazione, secondo le norme vigenti, di un interruttore generale sulla linea di alimentazione elettrica e di un interruttore differenziale compatibile con le caratteristiche della macchina.

Tali interruttori devono essere installati vicino alla lavastoviglie, essere facilmente accessibili dopo l'installazione e garantire la disconnessione completa della rete elettrica nelle condizioni della categoria di sovratensione III.

Attenzione!!!

La lavastoviglie è priva di tensione solamente quando l'interruttore generale è disinserito.

Collegare l'apparecchio al sistema equipotenziale utenza. Il morsetto ▼ per il collegamento è posto nella zona posteriore inferiore della macchina. Il conduttore di protezione (PE) è di colore giallo-verde, il conduttore neutro (N) di colore blu e i conduttori di fase (L1, L2, L3) di colore nero, grigio e marrone.

5 PRIMA MESSA IN FUNZIONE ( Installatore )

PRIMA MESSA IN FUNZIONE

Il sistema elettrico di protezione deve essere sottoposto ad un test funzionale prima della messa in esercizio. L'installazione deve essere eseguita e/o verificata dal rivenditore autorizzato che si occuperà della prima messa in funzione e delle istruzioni relative al funzionamento della

lavastoviglie.

PREPARAZIONE ALL'USO

Importante:

Il dosatore brillantante è sempre presente, il dosatore detersivo solamente su alcuni modelli.

Se entrambi i dosatori sono presenti posizionare i contenitori esterni di detergente e brillantante ed inserirvi i rispettivi tubi di pescaggio posti sul retro della macchina.

Tubo rosso: detergente

tubo trasparente: brillantante

Prima di introdurre i tubi nei contenitori applicare alle estremità il peso (necessario a mantenere il pescaggio sul fondo del contenitore) ed il filtro come indicato in figura.

Per la regolazione agire sulle viti di regolazione indicate in figura, si raccomanda di fare eseguire la regolazione dal personale delle società fornitrici di prodotti di detergenti. Se il dosatore detergente non è premontato, è possibile installarlo successivamente ordinando il KIT relativo.

In alternativa è possibile collegare un dosatore esterno eseguendone il collegamento elettrico con un cavo 2x0,5 mm tipo H05 RN-F, inserito attraverso il passaggio indicato nello schema CARATTERISTICHE TECNICHE e collegato come da schema elettrico in dotazione alla lavastoviglie.

Il dosatore deve essere 230V/50 Hz con potenza massima assorbita di 15 W.

Collegare al dosatore detergente esterno alla lavastoviglie attraverso il tubo rosso sopraccitato.

6 ISTRUZIONI PER L'UTENTE

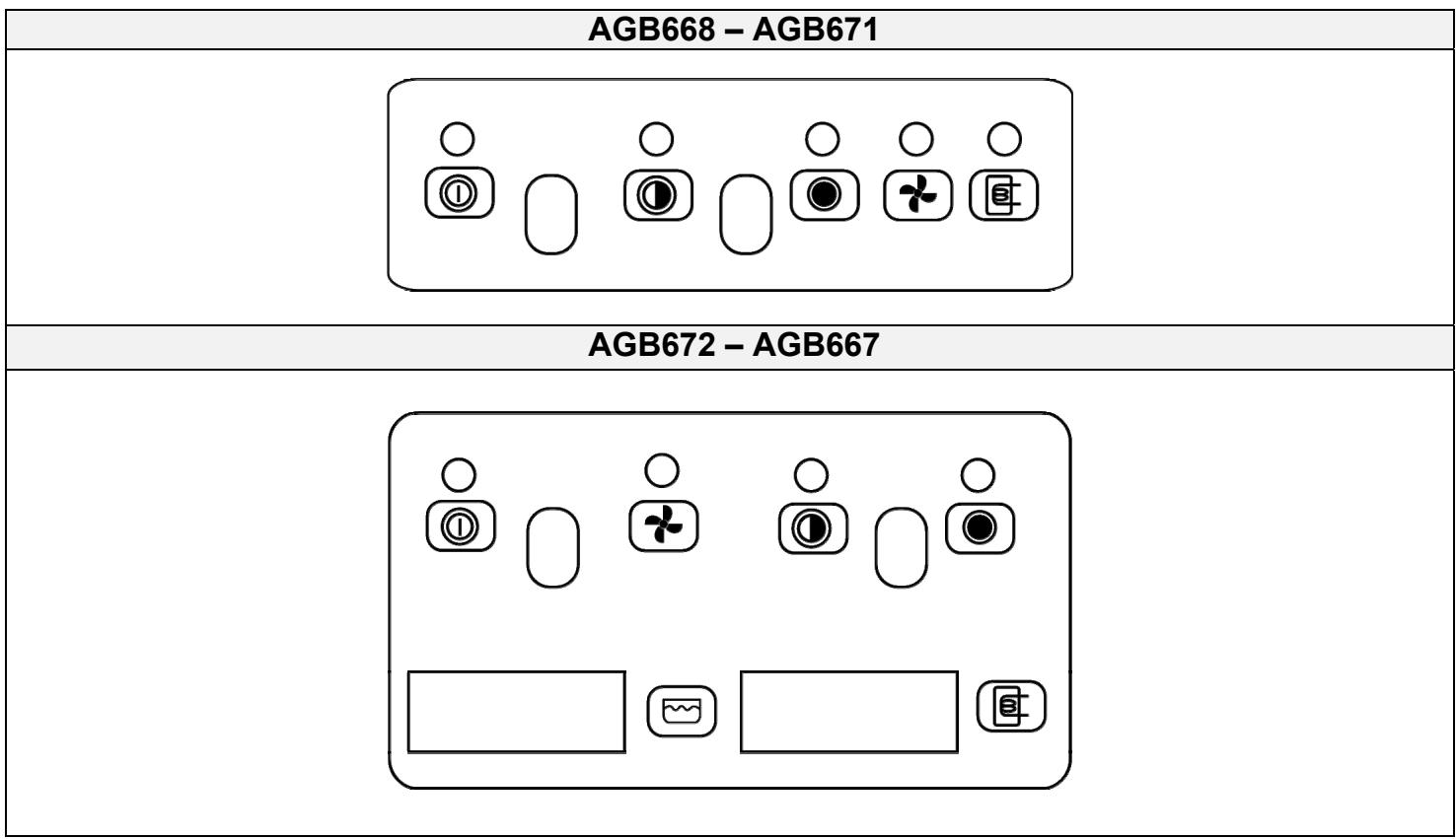

		Interruttore on/off			Simbolo temperatura vasca
		Lampada spia ciclo lavaggio			Simbolo temperatura boiler
		Lampada spia boiler			Selettore ciclo

6.1 Prima del lavaggio

Usare solamente detergenti e brillantanti per lavastoviglie industriali.

Non utilizzare detergenti previsti per il lavaggio a mano.

Consigliamo l'utilizzo di prodotti appositamente studiati per questa lavastoviglie.

Durante il rabbocco dei serbatoi fare attenzione a non scambiare i prodotti, questo potrebbe provocare malfunzionamenti e danni alla lavastoviglie.

Non mescolare detergenti diversi, si danneggerebbe il dispositivo dosatore. I detergenti per lavastoviglie industriali possono provocare gravi irritazioni. Rispettare attentamente le istruzioni del produttore di detersivo riportate sulla confezione.

Aprire il rubinetto di rete dell'acqua (utenza).	Verificare:		Inserire l'interruttore generale (utenza), sul display compare "OFF".
	Il livello di detergente e brillantante nei contenitori.	Il corretto posizionamento dei filtri, la rotazione degli irroratori, l'assenza di corpi estranei nella lavastoviglie.

6.2 Scelta del programma

PROGRAMMA	TIPOLOGIA DI SPORCO	DURATA (*)
	Bicchieri, tazzine, Piatti poco sporchi	Breve circa 60 secondi
	Posate e piatti sporchi	Media circa 120 secondi

(*) La durata cicli sopraindicata si riferisce ad allacciamento trifase, con alimentazione ad acqua calda a 50°C. In caso di alimentazione ad acqua fredda la durata cicli potrebbe aumentare in relazione alla temperatura dell'acqua in ingresso.

6.3 Carico delle stoviglie

Piatti

Il cesto può contenere 12 piatti fondi o 18 piatti piani. Asportare dai piatti i residui solidi (ossa, buce, noccioli, ecc.); lasciare preventivamente in ammollo in acqua fredda piatti con residui secchi di formaggio, uovo.....ecc.

Posizionare i bicchieri rivolti verso il basso.

Posate

Utilizzare l'apposito/i cestino. Disporre le posate alla rinfusa preferibilmente con il manico rivolto verso il basso, facendo attenzione a non ferirsi con i rebbi delle forchette e le lame dei coltelli.

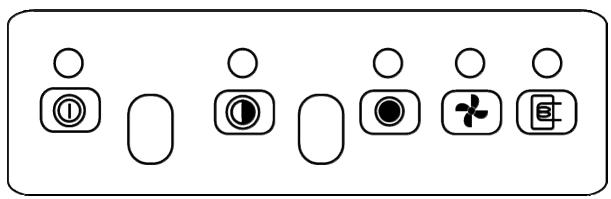

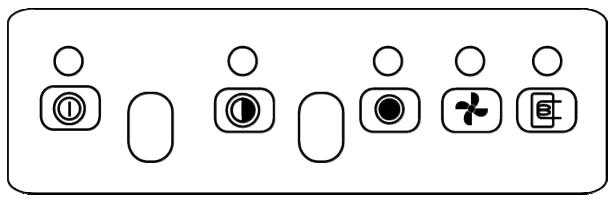

6.4 Primo utilizzo giornaliero (vasca e boiler vuoti) modelli AGB668 – AGB671

Il pannello visualizzato nel manuale e la grafica potrebbero mostrare funzioni non presenti nella vostra macchina.	Azioni e cosa accade

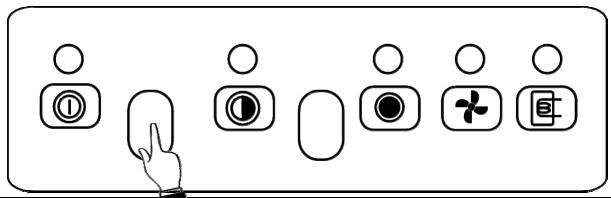

	Azionare l'interruttore a muro, alzare la capot inserire il troppo pieno, abbassare la capot.Premere il pulsante 1 , si accend e la lampada spia di linea, caricamento acqua in boiler ed in vasca.A caricamento boiler e vasca ultimati si accende la lampada spia boiler 2 .
	Alzare la capot e caricare il cestello.

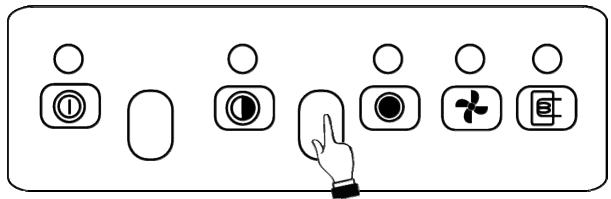

	Selezionare il programma desiderato: [IMAGE]Ciclo breve oppure [IMAGE]Ciclo medio
	Attendere che la lampada spia boiler [IMAGE]si spenga.Per avviare il ciclo di lavaggio abbassare la capot.
	Ciclo in corso, la lampada spia ciclo [IMAGE]si accende.Se si alza la capot durante il ciclo il programma si arresta e si azzera; per riavviare chiudere nuovamente la capot.
	A programma terminato la lampada spia ciclo [IMAGE]si spegne e si accenderà la lampada spia boiler [IMAGE].
	Alzare la capot e scaricare il cestello.

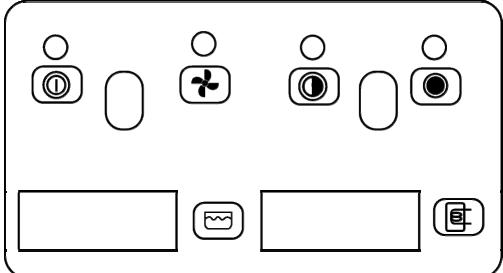

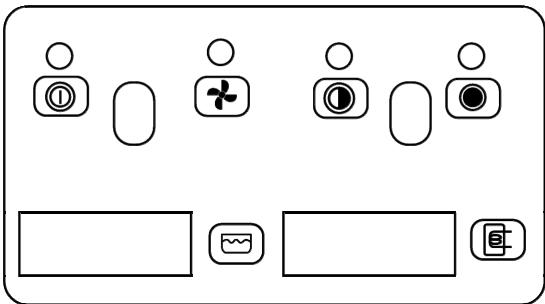

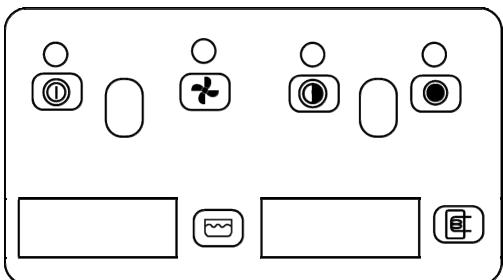

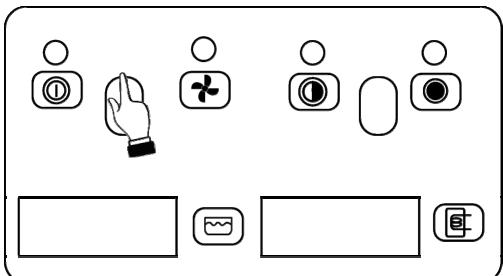

6.5 Primo utilizzo giornaliero (vasca e boiler vuoti) modelli AGB672 – AGB667

Il pannello visualizzato nel manuale e la grafica potrebbero mostrare funzioni non presenti nella vostra macchina.	Azioni e cosa accade
	Azionare l'interruttore a muro, alzare la capot inserire il troppo pieno, abbassare la capot.Premere il pulsante 1, si accende la lampada spia di linea, caricamento acqua in boiler ed in vasca.
	Alzare la capot e caricare il cestello.

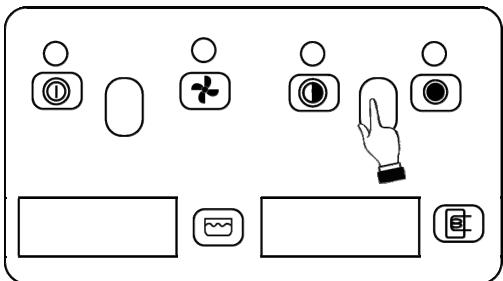

	Selezionare il programma desiderato: 2Ciclo breve oppureCiclo medio
	Attendere che il termometro del boiler 3 indichi la temperatura di 84°C .Per avviare il ciclo di lavaggio abbassare la capot.
	Ciclo in corso, la lampada spia ciclo si accende.Se si alza la capot durante il ciclo il programma siarresta e si azzera; per riavviare chiudere nuovamente lacapot.
	A programma terminato la lampada spia ciclo si spegne.
	Alzare la capot e scaricare il cestello.

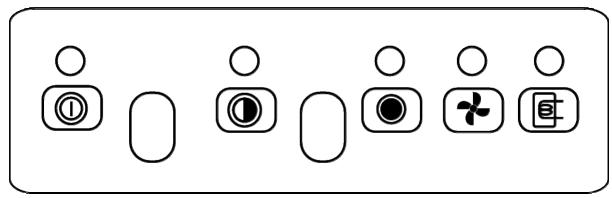

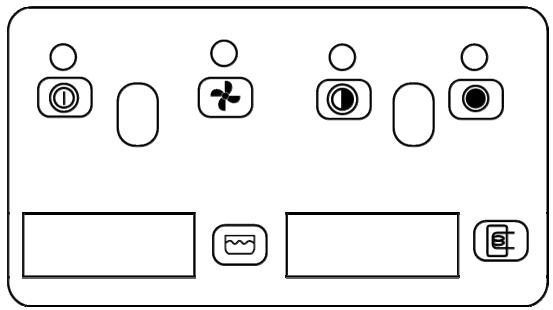

6.6 Scarico totale a fine giornata

Scarico totale a fine giornata (modelli con pompa scarico)

Spegnere la macchina premendo il tasto on/off 📋, sollevare la capot togliere il troppo pieno, tenere

premuto il pulsante pompa scarico sino al completo svuotamento della vasca.

Per rendere nuovamente operativa la macchina è quindi necessario rimettere il troppo pieno in vasca

abbassare la capot e premere il tasto on/off ⓘ, oppure nel caso di fine servizio, disinserire l'interruttore generale a muro.

Scarico totale a fine giornata (modelli senza pompa scarico)

Spegnere la macchina premendo il tasto on/off 📋, aprire la capot togliere il troppo pieno, ed attendere il completo svuotamento della vasca. Rimettere il troppo pieno e abbassare la capot. Disinserire l'interruttore generale a muro.

Non spegnere la lavastoviglie con acqua in vasca, eseguire sempre lo scarico. A fine servizio, dopo

aver effettuato lo scarico finale spegnere la macchina premendo l'interruttore on/off Ⓗ, disinserire

l'interruttore a muro e chiudere il rubinetto d'intercettazione acqua. Non lasciare l'apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.

7 MANUTENZIONE E PULIZIA

Nonostante non sia richiesta una particolare manutenzione programmata consigliamo di fare controllare la lavastoviglie da un tecnico specializzato due volte l'anno.

N.B: danneggiamenti intenzionali o derivanti da incuria, negligenza, dal mancato rispetto delle prescrizioni, istruzioni e norme o da collegamenti errati, non sono da ritenersi responsabilità del costruttore.

7.1 Pulizia quotidiana

La lavastoviglie risponde al grado di protezione IPX4, ma è vietato utilizzare getti d'acqua diretti per la pulizia.

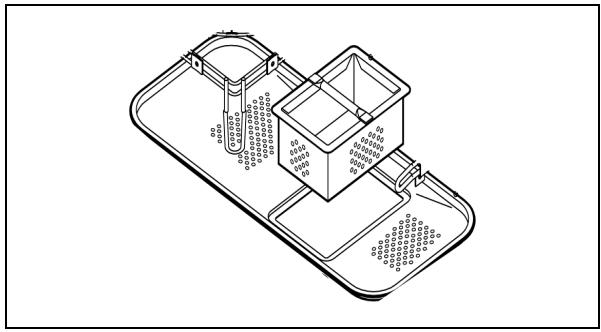

PULIZIA DEL FILTRO DURANTE LA GIORNATA

E' consigliato, in caso di utilizzo particolarmente gravoso, effettuare ogni 30-40 cicli la pulizia del filtro, mantenendo la macchina in condizioni operative; per fare questo eseguire lo “scarico parziale vasca”.

Rimuovere i filtri (è sufficiente sollevarli dalla loro sede come indicato in figura), facendo attenzione che residui grossolani non cadano nel pozzetto sotto i filtri, pulirli dai residui e risciacquarli abbondantemente, reinserendoli poi correttamente; non intervenire con oggetti appuntiti o taglienti.

Pulire eventuali incrostazioni di calcare per evitare accumuli;

- Pulire accuratamente e frequentemente le superfici con uno straccio umido; utilizzare detergenti neutri, non abrasivi, non contenenti sostanze a base di cloro, prodotti che corrodono e danneggiano l'acciaio inox.

Non utilizzare i prodotti sopra elencati nemmeno per pulire il pavimento sotto la lavastoviglie o nelle vicinanze, per evitare che vapori o gocce possano produrre danni alle superfici in acciaio.

7.2 Controlli periodici

Smontare gli irroratori (inferiore e superiore 2-4), svitando la vite centrale (4); svitare i tappi alle due estremità degli irroratori di lavaggio (7).

Pulire i fori e gli ugelli sotto un getto d'acqua corrente pulita, non intervenire con attrezzi che potrebbero provocare danni. Rimontare gli irroratori con cura.

Pulire esternamente la macchina con un panno umido e sapone neutro risciacquando ed asciugando attentamente.

7.3 Sosta prolungata

Se si prevede di non utilizzare la lavastoviglie per un periodo di tempo piuttosto lungo, è necessario eseguire lo svuotamento del dispositivo erogazione di detergente e brillantante per evitare cristallizzazioni e danni alle pompe: Togliere i tubi di pescaggio dai contenitori del detergente e brillantante ed immergerli in un contenitore contenente di acqua pulita, eseguire alcuni cicli di lavaggio, eseguire scarico completo.

Infine disinserire l'interruttore generale, chiudere il rubinetto d'entrata acqua, I tubi di pescaggio detergente e brillantante andranno nuovamente inseriti nei contenitori al momento della messa in funzione, facendo attenzione a non invertirli (tubo rosso = detergente; tubo trasparente = brillantante).

Non lasciare l'apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.

8 PROBLEMI ED ANOMALIE (UTENTE)

PROBLEMA	POSSIBILE CAUSA	POSSIBILE RIMEDIO
NON SI ACCENDE LA SPIA DI LINEA	Manca tensione di rete	Verificare connessione alla rete elettrica.
IL PROGRAMMA DI LAVAGGIO NON SI AVVIA	Il riempimento della lavastoviglie non è ancora terminato.	Attendere che la lampada spia boiler si accenda.
RISULTATI DI LAVAGGIO SCADENTI	Fori di lavaggio degli irroratori intasati o incrostati	Smontare e pulire irroratori (10.2 Controlli periodici)
	Detergente o brillantante insufficiente o non adeguato	Verificare tipo e quantità di detergente.
	Piatti /bicchieri mal posizionati	Disporre adeguatamente piatti/bicchieri.
	Bassa temperatura di lavaggio	Verificare temperatura visualizzata sul display, se inferiore ai 50° chiamare Assistenza.
	Ciclo impostato inadeguato	Aumentare durata ciclo di lavaggio, in particolare se molto sporco o parzialmente essiccato.
RISCIACQUO INSUFFICIENTE	Ugelli irroratori intasati Boiler incrostato di calcare	Verificare pulizia ugelli e se l'addolcitore eventualmente montato funziona correttamente.
BICCHIERI E POSATE MACCHIATI	Brillantante inadeguato o non erogato correttamente. Durezza acqua superiore a 12°dF o molti sali disciolti	Verificare contenitore brillantante e se adeguato al tipo di acqua di rete. Se il problema permane contattare assistenza.
PRESENZA DI ACQUA IN VASCA DOPO LO SCARICO	Tubo di scarico mal posizionato o parzialmente ostruito.	Verificare che il tubo e lo scarico della lavastoviglie non siano ostruiti e che lo scarico non sia posizionato troppo in alto; vedi schema di collegamento.

PREPARAZIONE ALL'USO

Wichtig:
