Produkttyp	Professioneller Geschirrspüler
Marke	Whirlpool
Modell	AGB 667/WP
Versorgungsspannung	400V/3+N
Frequenz	50 Hz
Maximale Leistungsaufnahme	6,75 kW
Heizleistung Boiler	6 kW
Heizleistung Tank	3 kW
Leistung Waschpumpe	0,75 kW
Wasserdruck Versorgung	200-400 kPa
Wassertemperatur Versorgung	50-60 °C
Wasserhärte Versorgung	7-12 °dF
Wasserverbrauch pro Spülgang	3,5 l
Boilerkapazität	7 l
Tankkapazität	28 l
Dauer Kurzprogramm	60 Sekunden
Dauer Mittelprogramm	120 Sekunden
Geräuschpegel	67 dB(A)
Schutzart	IPX4
Nettogewicht	115 kg
Anschlusskabeltyp	H05VV-F
Material	Edelstahl
Korbkapazität (Teller)	12 tiefe Teller oder 18 flache Teller

Häufig gestellte Fragen - AGB 667/WP - INSTRUCTION FOR USE WHIRLPOOL

Was tun, wenn das Spülprogramm nicht startet?

Wenn das Programm nicht startet, überprüfen Sie zunächst, ob die Befüllung des Geschirrspülers abgeschlossen ist. Warten Sie, bis die Boiler-Kontrollleuchte aufleuchtet. Wenn das Problem weiterhin besteht, überprüfen Sie die Wasserzufuhr und den Hauptschalter.

Warum ist das Geschirr nicht richtig sauber?

Mehrere mögliche Ursachen: Die Düsen der Sprüharme sind verstopft (reinigen Sie sie), das Spülmittel ist unzureichend oder ungeeignet, das Geschirr ist falsch eingeräumt, die Waschtemperatur ist zu niedrig oder das gewählte Programm ist zu kurz. Überprüfen Sie diese Punkte nacheinander.

Wie reinige ich die Filter?

Nehmen Sie die Filter heraus, indem Sie sie aus ihrer Halterung heben. Reinigen Sie sie von Rückständen und spülen Sie sie gründlich mit klarem Wasser ab. Setzen Sie sie wieder richtig ein. Führen Sie diesen Vorgang bei intensiver Nutzung alle 30 bis 40 Zyklen durch.

Was tun, wenn sich nach dem Abpumpen noch Wasser im Tank befindet?

Überprüfen Sie, ob der Ablaufschlauch verstopft oder falsch positioniert (zu hoch) ist. Stellen Sie sicher, dass der Siphon frei ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie wähle ich das richtige Spülprogramm?

Verwenden Sie das Kurzprogramm (60 s) für leicht verschmutztes Geschirr (Gläser, Tassen). Verwenden Sie das Mittelprogramm (120 s) für stärker verschmutztes Besteck und Teller. Die angegebene Dauer gilt bei einem Warmwasseranschluss mit 50°C.

Welches Spülmittel verwenden?

Verwenden Sie ausschließlich gewerbliche Spülmittel und Klarspüler für Geschirrspüler. Mischen Sie keine verschiedenen Produkte und halten Sie sich an die vom Hersteller empfohlenen Dosierungen.

Wie führe ich die vollständige Entleerung am Ende des Tages durch?

Schalten Sie das Gerät mit dem Ein-/Ausschalter aus, öffnen Sie die Haube, entfernen Sie den Überlauf, und betätigen Sie dann die Abpumpe (falls vorhanden), bis das Gerät vollständig entleert ist. Setzen Sie den Überlauf wieder ein, schließen Sie die Haube und schalten Sie den Hauptschalter aus.

Warum sind Gläser und Besteck fleckig?

Dies kann an einem ungeeigneten oder falsch dosierten Klarspüler liegen oder an einer Wasserhärte über 12°dF. Überprüfen Sie den Klarspülbehälter und die Wasserhärte. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

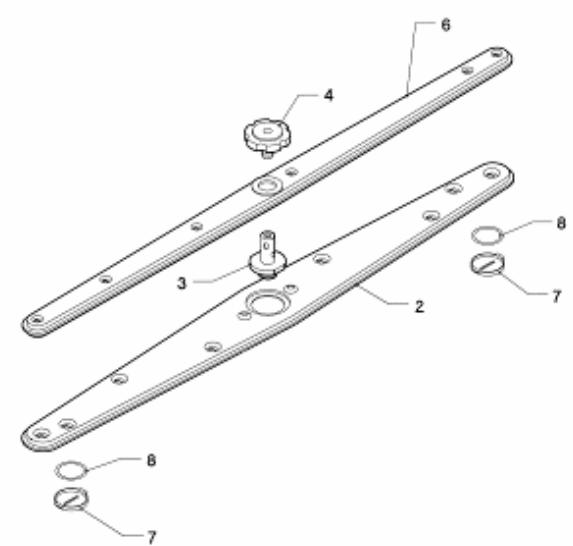

Wie warte ich die Sprüharme?

Bauen Sie die Sprüharme aus, indem Sie die mittlere Schraube und die Verschlusskappen an den Enden lösen. Reinigen Sie die Löcher und Düsen unter fließendem Wasser. Verwenden Sie keine scharfen Werkzeuge. Bauen Sie sie sorgfältig wieder ein. Führen Sie diesen Vorgang regelmäßig durch.

Was tun bei längerer Nichtbenutzung?

Leeren Sie die Behälter für Spülmittel und Klarspüler, um Kristallisation zu vermeiden. Tauchen Sie die Schläuche in einen Behälter mit sauberem Wasser, führen Sie einige Spülgänge durch und entleeren Sie dann vollständig. Schalten Sie den Hauptschalter aus und schließen Sie das Wasserzufuhrventil.

BEDIENUNGSANLEITUNG AGB 667/WP - INSTRUCTION FOR USE WHIRLPOOL

GEBRAUCHSANWEISUNG UND INSTALLATION

1 Sicherheits- und Gebrauchshinweise
2 Technische Merkmale
3 Installation und Aufstellung
4 Anleitung für den Installateur
5 Inbetriebnahme
6 Gebrauchsanleitung für mechanische Modelle
7 Wartung und Reinigung (Benutzer)
8 Störungen und Fehler (Benutzer)

Wir bedanken uns für die Wahl dieses Geräts.

Das vorliegende Handbuch mit allen für einen korrekten Gebrauch der Geschirrspülmaschine nötigen Informationen bitte aufmerksam lesen.

TECHNISCHE ANLEITUNGEN:

Diese Informationen richten sich an das Fachpersonal für Installation, Inbetriebnahme, technische Prüfung und etwaige Kundendienstmaßnahmen.

GEBRAUCHSANLEITUNGEN:

Wichtige Hinweise für den Gebrauch, Befehlsbeschreibung und korrekte Reinigungs- und Wartungsmaßnahmen der Geschirrspülmaschine.

1 SICHERHEITS- UND GEBRAUCHSHINWEISE

DIESES HANDBUCH IST FESTER BESTANDTEIL DER GESCHIRRSPÜLMASCHINE; STETS VOLLSTÄNDIG GEMEINSAM MIT DEM GERÄT AUFBEWAHREN.

AUFSTELLUNG, ANSCHLÜSSE, INBETRIEBNAHME UND FEHLERBEHEBUNG SOWIE DAS AUSWECHSELN DES STROMVERSORGUNGSKABELS DÜRFEN AUSSCHLIESSLICH VON QUALIFIZIERTEM FACHPERSONAL VORGENOMMEN WERDEN.

DER GESCHIRRSPÜLER IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH DURCH BEFUGTES PERSONAL BESTIMMT. DAS GERÄT IST FÜR DAS SPÜLEN VON GESCHIRR (TELLER, TASSEN, SCHÜSSELN, BLECHE, BESTECK) UND ÄHNLICHEM IN DER GASTRONOMIE UND DER GEMEINSCHAFTSVERPFLEGUNG BESTIMMT UND ENTSPRICHT DEN INTERNATIONALEN NORMEN FÜR ELEKTRISCHE UND MECHANISCHE SICHERHEIT (CEI-EN-IEC 60335-2-58/61770) UND FÜR ELEKTROMAGNETISCHE KOMPATIBILITÄT (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

DER HERSTELLER ÜBERNIMMT KEINERLEI HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH NICHTBEACHTUNG DER HINWEISE IN DIESEM HANDBUCH, DURCH UNSACHGEMÄSSEN GEBRAUCH, DURCH UNBEFUGTE EINGRIFFE AM GERÄT ODER AUCH NUR AN EINEM EINZIGEN GERÄTETEIL UND DURCH DIE VERWENDUNG NICHT ORIGINALER ERSATZTEILE VERURSACHT WERDEN.

DAS GERÄT MUSS GEMÄSS DER SICHERHEITSVORSCHRIFTEN FÜR ELEKTROANLAGEN KORREKT GEERDET WERDEN.

DIESES GERÄT TRÄGT DAS KONFORMITÄTSZEICHEN DER EUROPÄISCHEN RICHTLINIE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE).

ES IST AUFGABE DES BENUTZERS, FÜR EINE KORREKTE ENTSORGUNG DES GERÄTS ZU SORGEN, UM ETWAIGEN NEGATIVEN, UMWELT- UND GESUNDHEITSSCHÄDLICHEN AUSWIRKUNGEN VORZUBEUGEN.

DAS AUF DEM GERÄT SELBST ODER AUF DEN BEILIEGENDEN UNTERLAGEN ANGEBRACHTE SYMBOL ☒ DRÜCKT AUS, DASS DIESES GERÄT NICHT ZUM NORMALEN HAUSMÜLL GEHÖRT, SONDERN IN EINEM SPEZIELLEN RECYCLINGHOF FÜR ELEKTRO- UND ELEKTRONISCHE GERÄTE ENTSORGT WERDEN MUSS.

DASS GERÄT MUSS GEMÄSS DER GELTENDEN ÖRTLICHEN BESTIMMUNGEN ZUR MÜLLENTSORGUNG ZERLEGT WERDEN.

WENDEN SIE SICH FÜR NÄHERE INFORMATIONEN BEZÜGLICH DER BEHANDLUNG, ENTSORGUNG UND WIEDERVERWERTUNG DIESES GERÄTS AN DAS ZUSTÄNDIGE ÖRTLICHE AMT, DEN MÜLLABFUHRVERBAND ODER IHREN HÄNDLER.

NIEMALS LÖSUNGSMITTEL WIE ALKOHOL ODER TERPENTIN EINFÜHREN. DERARTIGE STOFFE KÖNNEN EXPLOSIONEN VERURSACHEN. NIEMALS GESCHIRR MIT ASCHE-; WACHS- ODER LACKRESTEN EINFÜHREN.

DEN GESCHIRRSPÜLER ODER TEILE DAVON NIEMALS ALS STUFE, STÜTZE ODER HALTERUNG FÜR PERSONEN, DINGE ODER TIERE VERWENDEN.

NICHT AUF DIE GEÖFFNETE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE SETZEN ODER SICH ANLEHNEN. ES DROHT KIPPGEFAHR MIT ENTSPRECHENDER VERLETZUNGSGEFAHR FÜR PERSONEN. DIE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE WEGEN STOLPERGEFAHR NIEMALS OFFEN LASSEN.

ETWAIGE, NACH EINEM SPÜLGANG VORHANDENDE WASSERRÜCKSTÄNDE IM GESCHIRR ODER IM GESCHIRRSPÜLER NIEMALS TRINKEN.

DAS GERÄT IST NICHT FÜR DEN GEBRAUCH DURCH MINDERJÄHRIGE ODER PERSONEN MIT VERMINDERTEN KÖRPERLICHEN, WARNEHMUNGS- ODER GEISTIGEN FÄHIGKEITEN BZW. DURCH UNERFAHRENES PERSONAL GEEIGNET. DERARTIGE PERSONEN DÜRFEN DAS GERÄT NUR UNTER AUFSICHT EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON GEBRAUCHEN.

2 TECHNISCHE MERKMALE

		AGB668/WPABG668/DPAGB671/WPAGB671/DP	AGB672/WP	AGB667/WP
Stromversorgung	V	400V/3+N230V/1	400V/3+N230V/1	400V/3+N
Frequenz	Hz	50	50	50
Max. Leistungsaufnahme	kW	6,75	6,75	10,75
Leistung des Boiler-Heizkörpers	kW	6	6	10
Leistung des Tank-Heizkörpers	kW	3	3	3
Leistung der Pumpe	kW	0,75	0,75	0,75
Wasserdruck	kPa	200-400	200-400	200-400
Wassertemperatur	°C	50 – 60	50 – 60	50 – 60
Wasserhärte	°dF	7 – 12	7 – 12	7 – 12
Wasserverbrauch pro Nachspülgang	I	3,5	3,5	3,5
Boilerkapazität	I	7	9	12
Tankkapazität	I	28	28	28
Dauer Standardzyklus mit Wasserversorgung bei 50°C	s	60/120	60/120	60/120
Geräuschpegel	dB(A)	67	67	67
Schutzgrad	IPX	4	4	4
Nettogewicht	kg	115	115	117
Stromversorgungskabel Typ	◀HAR▶	H05VV-F	H05VV-F	H05VV-F

3 INSTALLATION UND AUFSTELLUNG

INSTALLATION UND AUFSTELLUNG

Den Geschirrspüler an seinen Installationsort bringen, Verpackung entfernen und das Gerät und seine Bestandteile auf Unversehrtheit überprüfen. Etwaige Schäden müssen dem Lieferanten schriftlich mitgeteilt werden.

Die Verpackungsbestandteile (Plastiktüte, Styroporschaum, Nägel, etc.) stellen potentielle Gefahrenquellen dar und müssen deshalb für Kinder und Haustiere unzugänglich sein.

Es werden ausschließlich umweltverträgliche Verpackungsmaterialien verwendet. Sie können bedenkenlos aufbewahrt oder in einer speziellen Abfall-Entsorgungszentrale entsorgt werden.

Für eine etwaige Entsorgung mit Recycling sind die verschiedenen Kunststoffmaterialien folgendermaßen gekennzeichnet:

PE Polyethylen: Umverpackungsfolie, Kunststoffhülle für die Gebrauchsanleitung, Schutzhüllen.

PP Polypropylen: Verpackungsbänder.

PS Styropor-Schaumstoff: Schutzecken, Verpackungsdeckel.

Holzbestandteile und Kartons müssen gemäß der geltenden Vorschriften entsorgt werden.

Altgeräte niemals in der Umwelt abladen. Die Demontage muss gemäß der geltenden Vorschriften erfolgen. Alle Metallbestandteile können ausgebaut werden und sind aus rostfreiem Edelstahl.

Alle Kunststoffbestandteile sind mit dem Symbol des entsprechenden Materials gekennzeichnet.

AUFSTELLUNG:

Achtung: Die Innenanlage und die Räume, in denen die Geräte für Gemeinschaftsverpflegung installiert werden, müssen den geltenden Vorschriften entsprechen.

Der Hersteller übernimmt für etwaige Schäden, die durch die Nichtbeachtung dieser Vorschriften verursacht werden, keinerlei Haftung.

Vor der Installation sicherstellen, dass sich in der Nähe des Aufstellorts keine bzw. nur entsprechend geschützte Gegenstände oder Materialien befinden, die durch den Wasserdampf oder durch Spritzer der Waschflüssigkeit beschädigt werden könnten.

Geschirrspüler am gewünschten Ort aufstellen und Schutzfolie entfernen.

Geschirrspüler (mit einer Wasserwaage) auf den vier Stützfüßen fest und stabil aufstellen. Weitere Aufstellungslösungen müssen zuerst vom Hersteller genehmigt werden.

4 ANLEITUNG FÜR DEN INSTALLATEUR

HYDRAULIKANSCHLUSS UND ABFLUSS:

Die Hydraulikleitungen und das Versorgungskabel treten an der Maschinenrückseite aus dem Geschirrspüler aus. Die Wasserversorgungsleitung an einen Anschluss mit einer 34 " Gewindeöffnung anschließen.

Für den Anschluss an die Wasserversorgung ausschließlich neue Leitungen verwenden. Der Gebrauch alter oder gebrauchter Leitungen ist untersagt.

Der dynamische Versorgungsdruck muss zwischen 2 und 4 bar betragen, bei Überschreitung dieses Werts muss ein Druckminderer installiert werden.

An der Wassereinlaufleitung muss ein Hauptventil installiert werden; Dieses Ventil muss auch nach vollendeter Installation zugänglich sein und darf deshalb nicht an der Rückseite des Geschirrspülers angebracht werden.

Die Angaben hinsichtlich der Zyklusdauer beziehen sich auf eine Warmwasserversorgung bei 50°C.

Bei Kaltwasserversorgung können die Spülgänge je nach Wassertemperatur auch länger dauern, da die Maschine mit Nachspülgang bei konstanter Temperatur und gleichbleibenden Druck arbeitet.

ABFLUSS:

Jede Geschirrspülmaschine ist mit einem Abfluss-Verbindungsrohr ausgestattet. Der Abfluss muss im Boden mit Siebplatte erfolgen.

Achtung: Sicherstellen, dass die Versorgungs- und Abflussleitungen nach der Installation nicht gebogen, abgeklemmt oder zusammengedrückt werden.

4.1 Stromanschluss

Der Stromanschluss der Geschirrspülmaschine und etwaiger Zusatzgeräte muss gemäß der geltenden Vorschriften erfolgen und darf ausschließlich von befugtem Fachpersonal vorgenommen werden; technische Hinweise für den Anschluss beachten.

Die Gesamtleistung ist auf der technischen Datenplakette des Geräts angegeben.

An den Schutzkreis des Geschirrspülers dürfen keine weiteren Geräte angeschlossen werden.

Der Benutzer muss gemäß der geltenden Vorschriften bei der Installation für die Anbringung eines Hauptschalters an der Stromversorgungsleitung und für einen mit den Merkmalen der Maschine kompatiblen Differential-Schalter sorgen.

Beide Schalter müssen in der Nähe der Maschine angebracht werden, auch nach der Installation leicht zugänglich sein und die vollständige Trennung vom Stromnetz bei Überspannung Kategorie III gewährleisten.

Achtung!!!

Die Stromzufuhr des Geschirrspülers ist nur bei abgeschaltetem Hauptschalter sicher unterbrochen.

• Maschine ans normale Verbraucher-Gleichstromnetz anschließen. Die Kabelklemme für den Anschluss befindet sich im unteren, hinteren Bereich der Maschine.
• Der Schutzleiter (PE) ist gelb-grün, der Neutralleiter (N) blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun.

Die Stromschutzanlage muss vor der Inbetriebnahme einem Funktionstest unterzogen werden.

Die Installation muss vom Vertragshändler vorgenommen und/oder überprüft werden, ebenso nimmt dieser die Inbetriebnahme der Maschine und deren Betriebseinführung vor.

Jedes Gerät verfügt über einen Klarspülerdosierer, über einen Spülmitteldosierer nur einige Modelle.

Ist die Maschine mit beiden Dosiervorrichtungen versehen, Klarspüler- und Spülmittelbehälter einsetzen und die Entnahmeleitungen an der Maschinenrückseite einfügen.

Rote Leitung: Spülmittel

Transparente Leitung: Klarspüler

Zuvor die Gewichte an den Leitungsenden anbringen (um die Entnahmevorrichtung am Behälterboden zu halten) und den Filter wie in der Abbildung einsetzen.

Zur Regelung die Einstellschraube wie in der Abbildung drehen. Die Einstellung sollte vom Fachpersonal des Reinigungsmittellieferanten vorgenommen werden.

Für Ausführungen ohne Spülmitteldosierer kann das Dosierset nachbestellt und nachträglich installiert werden.

Alternativ kann auch ein externer Dosierer mit einem elektrischen 2x0,5 mm Verbindungskabel Typ H05 RN-F angeschlossen werden. Für die Verlegung und den Anschluss siehe das beigefügte Schema TECHNISCHE MERKMALE und den Schaltplan.

Verwenden Sie einen Dosierer zu 230V/50 Hz mit maximaler Leistungsaufnahme von 15 W.

Dann den externen Spülmitteldosierer mit der oben genannten roten Leitung an die Spülmaschine anschließen.

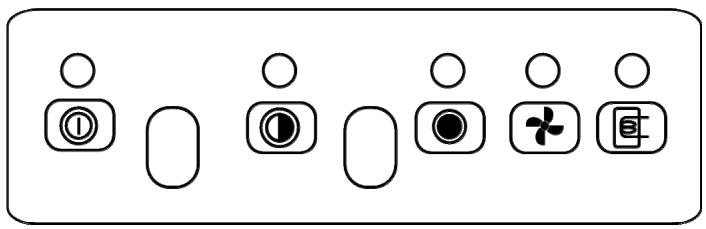

6 GEBRAUCHSANLEITUNG

AGB668 - AGB671


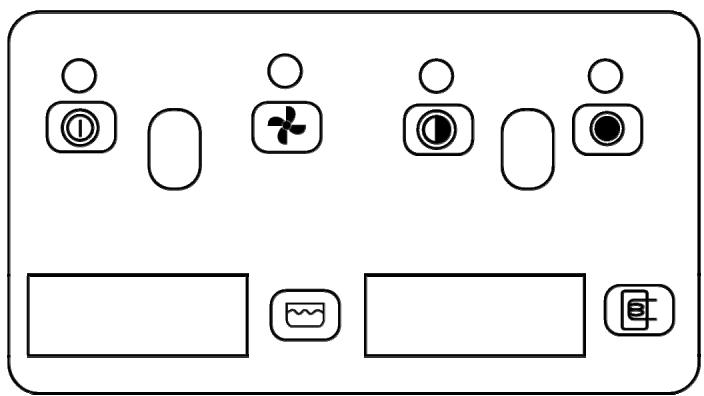

AGB672 - AGB667

	EIN/AUS-Schalter		Symbol Tanktemperatur
	Kontrollämpchen Spülgang		Symbol Boilertemperatur
	Kontrollämpchen Boiler		Zyklus-Wahlschalter

6.1 Vor dem Spülen

Ausschließlich Geschirrspülmittel und Klarspüler für Industrie-Geschirrspüler verwenden.

Keine Handspülmittel verwenden.

Wir empfehlen den Gebrauch eigens für diesen Geschirrspüler entwickelter Mittel.

Während des Befüllens der beiden Behälter Spülmittel und Klarspüler nicht vertauschen, um Betriebsbeeinträchtigungen und Maschinenschäden vorzubeugen.

Verschiedene Spülmittel niemals mischen, um Schäden am Dosierer vorzubeugen.

Spülmittel für Industriegeschirrspüler können schwere Reizungen verursachen. Stets die Herstellerhinweise auf der Verpackung des Spülmittels genau befolgen.

Wasser-versorgungshahn öffnen (Benutzer).	Überprüfen:		Hauptschalter betätigen (Benutzer), auf dem Display erscheint “OFF”.
	Füllstand von Spülmittel und Klarspüler in den Behältern.	Korrekte Anbringung der Filter, die Rotation der Spritzleisten, keine Fremdkörper im Geschirrspüler.

6.2 Programmwahl

PROGRAMM	VERSCHMUTZUNG	DAUER (*)
	Gläser, Tassen, leicht verschmutzte Teller	Kurzgang circa 60 Sekunden
	Stark verschmutztes Besteck und Teller	Mittlerer Gang 120 Sekunden

(*) Die oben genannten Angaben bezüglich der Zyklusdauer beziehen sich auf einen Dreiphasen-Anschluss mit Warmwasserversorgung von 50°C. Bei Kaltwasserversorgung können die Spülgänge je nach Wassertemperatur auch länger dauern.

6.3 Geschirr Einräumen

Teller

Der Korb fasst 12 tiefe Teller bzw. 18 flache Teller.

Feste Speiserückstände entfernen (wie Knochen, Schalen, Kerne, etc.); Teller mit trockenen Speiseresten wie Käse, Ei, etc. zuvor in kaltem Wasser einweichen lassen.

Gläser mit Rand nach unten einräumen.

Besteck

Besteckkorb verwenden. Besteck lose einlegen, möglichst mit dem Griff nach unten. Dabei auf etwaige Verletzungsgefahren durch Gabelspitzen oder Messerschneiden achten.

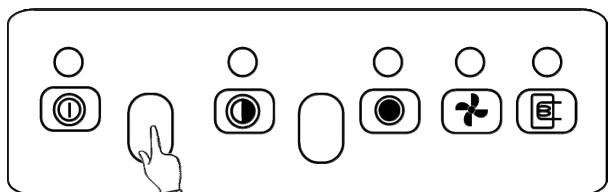

6.4 TÄGLICHER ERSTBETRIEB (bei leerem Tank und Boiler) für Modelle AGB668 – AGB671

Nicht alle Funktionen der im vorliegenden Handbuch abgebildeten Bedientafel und Graphik sind notwendigerweise bei Ihrer Maschine vorgesehen.		Maßnahme und Wirkung
		Wandschalter drücken, Klappe öffnen, Überlauf einfügen, Klappe wieder schließen.Schalter 1 drücken, das Kontrollämpchen leuchtet auf, es beginnt der Wassereinlauf in Boiler und Tank.Nach beendetem Füllvorgang leuchtet das BoilerKontrollämpchen 2 auf.
		Klappe öffnen und Korb einräumen.

	Gewünschtes Programm wählen: : [IMAGE]Kurzgang[IMAGE]Mittlerer Gang
	Warten, bis das Boiler Kontrollämpchen [IMAGE] erlischt.Zum Start des Spülgangs Klappe schließen.
	Beim Zyklusstart leuchtet das ZyklusKontrollämpchen [IMAGE] auf. Wird die Klappe währenddes Spülgangs geöffnet, so wird das Programmunterbrochen und null gestellt. Klappe schließen, um dasProgramm erneut zu starten.
	Nach Beendigung des Spülgangs erlischt dasZykluslämpchen [IMAGE] und das Boiler Kontrollämpchen[IMAGE] leuchtet auf.
	Klappe öffnen und Korb ausräumen.

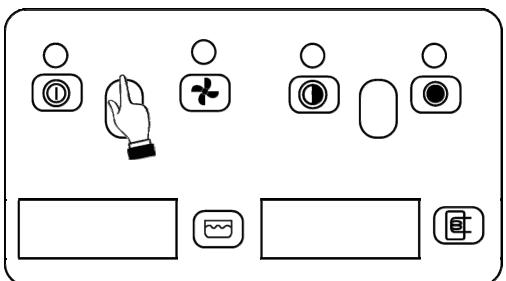

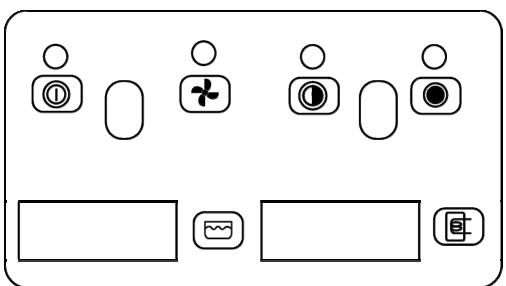

6.5 Täglicher Erstbetrieb (bei leerem Tank und Boiler) für Modelle

AGB672 - AGB667

Nicht alle Funktionen der im vorliegenden Handbuch abgebildeten Bedientafel und Graphik sind notwendigerweise bei Ihrer Maschine vorgesehen.	Maßnahme und Wirkung
	Wandschalter drücken, Klappe öffnen, Überlauf einfügen, Klappe wieder schließen.Schalterdrücken, das Kontrollämpchen leuchtet auf, es beginnt der Wassereinlauf in Boiler und Tank.
	Klappe öffnen und Korb einräumen.

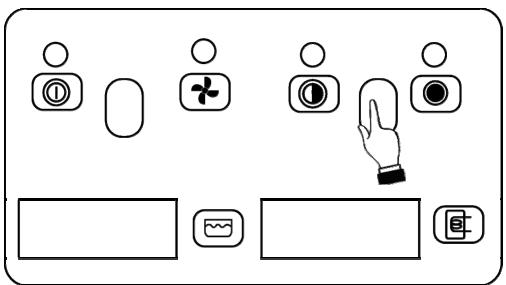

	Gewünschtes Programm wählen: : KurzgangMittlerer Gang
	Abwarten, bis die Boilertemperatur 84°C beträgt.Zum Zyklusstart Klappe schließen.
			Beim Zyklusstart leuchtet das ZyklusKontrollämpchen auf. Wird die Klappe während des Spülgangs geöffnet, so wird das Programm unterbrochen und null gestellt. Klappe schließen, um das Programm erneut zu starten
			Nach Beendigung des Spülgangs erlischt das Zykluslämpchen.
			Klappe öffnen und Korb ausräumen.

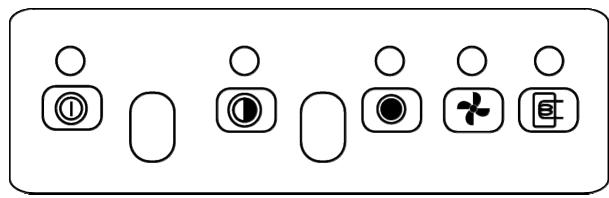

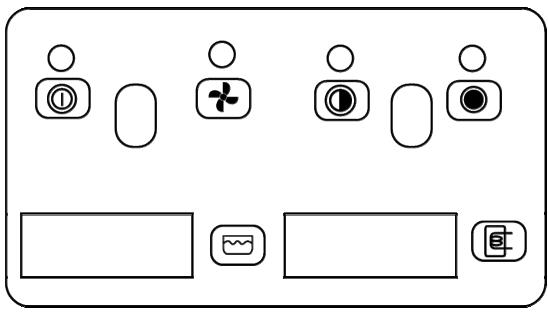

6.6 Gesamtabfluss zu Betriebsende

Gesamtabfluss zu Betriebsende (Modelle mit Abflusspumpe)

Maschine mit der On/Off-Taste 📄 ausschalten, Klappe öffnen und Überfluss herausnehmen und den

Abflusspumpenschalter gedrückt halten, bis der Tank vollständig entleert wurde.

Um die Maschine wieder einsatzbereit zu machen, Überlauf wieder in den Tank einsetzen, Klappe

schließen und die On/Off-Taste 📄 drücken oder bei Betriebsende direkt den Hauptschalter betätigen.

Gesamtabfluss zu Betriebsende (Modelle ohne Abflusspumpe)

Maschine mit der On/Off-Taste 📄 ausschalten, Klappe öffnen und Überfluss herausnehmen, bis der Tank vollständig entleert wurde. Überlauf wieder in den Tank einsetzen und Klappe schließen. Hauptschalter ausschalten.

Geschirrspüler niemals mit Wasserrückständen im Tank abschalten, stets den Abfluss betätigen. Bei

Betriebsende nach vorgenommen Abfluss die Maschine mit der On/Off-Taste 📄 ausschalten,

Hauptschalter ausschalten und Wasserabsperrhahn zudrehen. Die Maschine niemals über einen mehr oder weniger langen Zeitraum unbetrieben eingeschaltet lassen.

7 WARTUNG UND REINIGUNG

Obwohl kein spezielles Wartungsprogramm vorgeschrieben ist, sollte die Maschine zweimal pro Jahr von einem Fachmann überprüft werden.

ACHTUNG: Für beabsichtigt hervorgerufene Beschädigungen oder durch Unachtsamkeit, Nichtbeachtung der Gebrauchshinweise und –Vorschriften oder durch fehlerhafte Anschlüsse hervorgerufene Schäden trägt der Hersteller keinerlei Verantwortung.

7.1 Tägliche Reinigung

Der Geschirrspüler entspricht Schutzgrad IPX4, der Gebrauch direkter Wasserstrahlen ist dennoch untersagt. FILTERREINIGUNG WÄHREND DES TÄGLICHEN BETRIEBS

Bei besonders intensivem Spülbetrieb sollte der Filter etwa nach allen 30-40 Spülgängen gereinigt werden, um die Maschine stets in betriebsfähigem Zustand zu halten. Dazu die "partielle Tankentleerung" vornehmen.

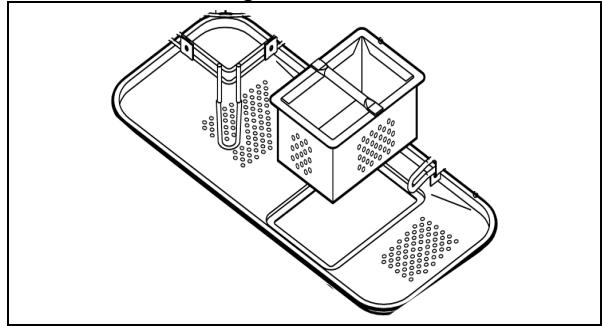

Filter herausnehmen (durch einfaches Anheben, siehe Abbildung), dabei aufpassen, dass keine groben Rückstände in die Öffnung unter dem Filter fallen. Dann Rückstände von den Filtern entfernen und gründlich abspülen, anschließend wieder korrekt einsetzen. Keine spitzen oder scharfen Gegenstände verwenden.

Etwaige Kalkablagerungen entfernen;

- Die Oberflächen häufig und gründlich mit einem feuchten Lappen reinigen; Neutralreiniger verwenden, keine Scheuermittel, keine chlorhaltigen Mittel und keine korrosiven, für Edelstahl schädliche Mittel verwenden.

Die oben genannten Mittel auch nicht zur Reinigung des Bodens unterhalb der Maschine oder des Maschinenumfelds verwenden, um durch Dämpfe oder Spritzer hervorgerufene Schäden an den Edelstählflächen zu vermeiden.

7.2 Regelmäßige Wartung

Zentrale Schraube (4) entfernen und die (unteren und oberen 2-4) Spritzleisten abmontieren. Die Verschlusskappen an den Enden der Spritzleisten (7) abnehmen.

Bohrungen und Düsen mit einem sauberen Wasserstrahl reinigen, kein Werkzeug verwenden, das eventuell Schäden verursachen könnte. Spritzleisten sorgfältig wieder anbringen.

Außenfläche der Maschine mit einem feuchten Tuch und Neutralreiniger abwischen und gut trocknen.

7.3 Längerer Maschinenstillstand

Sollte der Geschirrspüler für längere Zeit nicht benutzt werden, so müssen die Spülmittel- und Klarspülerdosierer geleert werden, um der Kristallisierung und etwaigen Schäden an der Pumpe vorzubeugen: Dosierleitungen der Spülmittel- und Klarspülerdosierer abnehmen und in ein Gefäß mit sauberem Wasser geben, einige Spülgänge und schließlich einen kompletten Abfluss ausführen.

Zum Schluss Hauptschalter ausschalten, Wasserversorgungshahn schließen. Die Dosierleitungen der Spülmittel- und Klarspülerdosierer bei der erneuten Inbetriebnahme wieder einsetzen, dabei darauf achten, sie nicht zu vertauschen (rote Leitung = Spülmittel; transparente Leitung = Klarspüler).

Die Maschine bei (längerem oder kürzerem) Stillstand niemals eingeschaltet lassen.

8 FEHLER UND STÖRUNGEN (BENUTZER)

PROBLEM	MÖGLICHE URSACHE	MÖGLICHE BEHEBUNG
DAS KONTROLLLÄMPCHEN LEUCHTET NICHT	Keine Stromspannung	Stromanschluss überprüfen.
SPÜLPROGRAMM STARTET NICHT	Maschineneinlauf nicht beendet.	Warten, bis das Boiler-Kontrolllämpchen aufleuchtet.
UNBEFRIEDIGENDE SPÜLERGEBNISSE	Spülöffnungen verstopft oder verkrustet	Spritzleisten abnehmen und reinigen (10.2 regelmäßige Wartung)
	Zu wenig oder nicht geeignetes Spülmittel bzw. Klarspüler	Spülmittelmenge und -Typ überprüfen.
	Teller /Gläser ungünstig eingeräumt	Teller /Gläser gut einräumen.
	Niedrige Spültemperatur	Temperaturanzeige auf dem Display überprüfen, liegt sie unter 50° den Kundendienst rufen.
	Spülgang nicht geeignet eingestellt	Spülgangdauer steigern, vor allem bei besonders hartnäckigem, eingetrocknetem Schmutz.
UNBEFRIEDIGENDE NACHSPÜLERGEBNISSE	Spritzleistendüsen verstopft Boiler verkalkt	Reinigung der Düsen und korrekten Betrieb des Wasserenthärters (falls vorhanden) überprüfen.
GLÄSER UND BESTECK SIND FLECKIG	Klarspüler ungeeignet bzw. wird nicht richtig dosiert.Wasserhärte beträgt mehr als 12°dF oder zu große Menge gelöster Salze	Klarspülerbehälter überprüfen,Klarspüler muss für die Art des Leitungswassers geeignet sein.Bei fortbestehender Störung Kundendienst rufen.
AUCH NACH DEM ABFLUSS WASSER IM TANK	Abflussleitung nicht richtig angebracht bzw. teilweise verstopft.	Sicherstellen, dass die Leitung nicht verstopft und der Abfluss nicht zu hoch angebracht ist.Siehe Anschlussschema.
