VITOTROL 100 UTDBRF - Thermostat VIESSMANN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Thermostat VIESSMANN VITOTROL 100 UTDBRF
Fonctionnalité principale	Régulation de la température pour systèmes de chauffage
Compatibilité	Compatible avec les chaudières VIESSMANN
Alimentation	Alimentation par batterie ou secteur
Affichage	Écran LCD pour une lecture facile des réglages
Programmation	Programmation hebdomadaire pour un confort optimisé
Installation	Installation murale, nécessite un accès à l'alimentation électrique
Maintenance	Vérification régulière des piles et nettoyage de l'écran
Sécurité	Protection contre les surchauffes et les courts-circuits
Garantie	Garantie de 2 ans sur les défauts de fabrication
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - VITOTROL 100 UTDBRF VIESSMANN

Comment réinitialiser le thermostat VIESSMANN VITOTROL 100 UTDBRF ?

Pour réinitialiser le thermostat, appuyez sur le bouton 'Menu' pendant environ 5 secondes, puis sélectionnez 'Réinitialiser' dans les options.

Pourquoi le thermostat ne s'allume-t-il pas ?

Vérifiez que le thermostat est correctement alimenté. Assurez-vous que les piles sont chargées ou que l'alimentation électrique est connectée.

Comment ajuster la température sur le VIESSMANN VITOTROL 100 UTDBRF ?

Pour ajuster la température, appuyez sur le bouton 'Augmenter' ou 'Diminuer' sur le thermostat jusqu'à ce que la température souhaitée soit affichée.

Le thermostat ne communique pas avec la chaudière, que faire ?

Vérifiez que le thermostat et la chaudière sont correctement appairés. Consultez le manuel d'utilisation pour les étapes de réappairage.

Comment changer les piles du thermostat ?

Ouvrez le compartiment des piles à l'arrière du thermostat, retirez les piles usagées et remplacez-les par des piles neuves en respectant la polarité.

Le thermostat affiche un message d'erreur, que signifie-t-il ?

Les messages d'erreur peuvent indiquer divers problèmes. Consultez le manuel d'utilisation pour la signification des codes d'erreur spécifiques.

Comment configurer le thermostat pour le mode éco ?

Accédez au menu principal, sélectionnez 'Mode' puis choisissez 'Éco' pour activer les réglages d'économie d'énergie.

Est-ce que le VIESSMANN VITOTROL 100 UTDBRF est compatible avec toutes les chaudières ?

Ce thermostat est compatible avec la plupart des chaudières VIESSMANN. Vérifiez la compatibilité avec d'autres marques dans le manuel d'utilisation.

Comment vérifier la température ambiante mesurée par le thermostat ?

La température ambiante actuelle est affichée sur l'écran principal du thermostat. Si elle ne semble pas correcte, vérifiez l'emplacement du thermostat.

Que faire si le thermostat ne répond pas aux commandes ?

Essayez de réinitialiser le thermostat. Si le problème persiste, vérifiez les connexions électriques ou contactez le support technique.

MODE D'EMPLOI VITOTROL 100 UTDBRF VIESSMANN

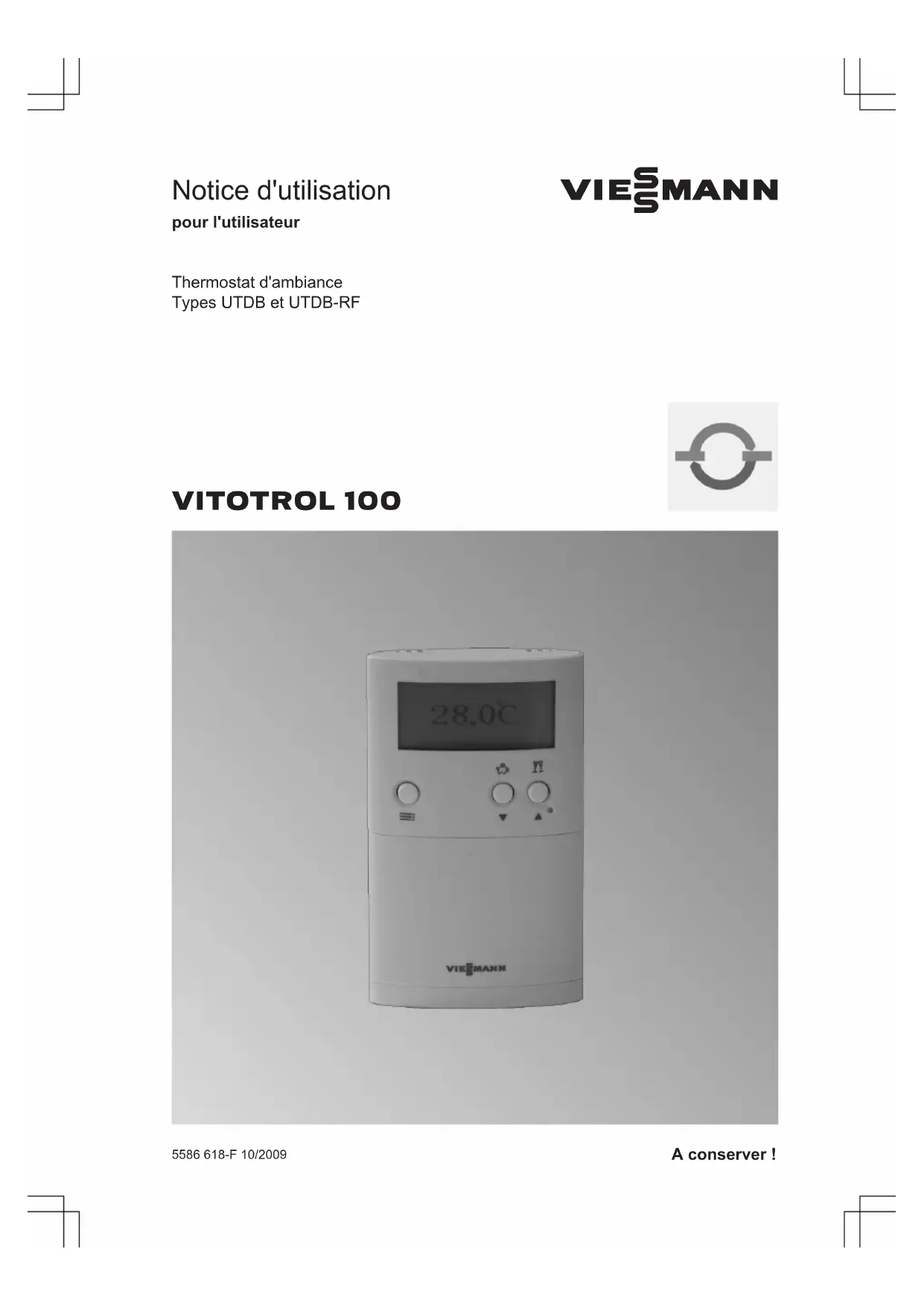

Notice d'utilisation

pour l'utilisateur

Thermostat d'ambiance

Types UTDB et UTDB-RF

VIESSMANN

Pour votre sécurité

Respecter scrupuleusement ces consignes de sécurité afin d’éviter tout risque et tout dommage pour les personnes et les biens.

Danger

Ce symbole met en garde contre les dommages pour les personnes.

Attention

Ce symbole met en garde contre les dommages pour les biens et l'environnement.

Remarque

Les indications précédées du mot "Remarque" contiennent des informations supplémentaires.

Destinataires

La présente notice est destinée aux utilisateurs de l'installation de chauffage. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris enfants) représentant des capacités physiques, sensorielles ou mentales diminuées, voire manquant d'expérience ou de connaissance. Si toutefois cela avait été le cas, ces personnes devront, pour leur sécurité, être surveillées ou informées du mode opération par une personne habituée.

Attention

Surveillez les enfants. Veillez à ce qu'ils ne jouent pas avec l'appareil.

Danger

Des travaux non réalisés dans les règles de l'art sur l'installation de chauffage risquent d'induire des accidents qui pourraient être mortels.

• Les travaux sur les conduites de gaz ne devront être effectués que par un installateur qualifié.
• Les travaux électriques ne devront être effectués que par des electriciens.

Danger

Toute fuite de gaz risque de provoquer des explosions pouvant causer des blessures très graves.

• Ne pas fumer! Éviter toute flamme nue et toute formation d'étincelles. Ne jamais actionner les interrupteurs des lampes et des appareils électriques. Fermer la vanne d'alimentation de gaz. Ouvrir les fenêtres et les portes. Éloigner les personnes de la zone de danger.
• Prévenir le fournisseur de gaz, le fournisseur d'électricité et l'installateur depuis l'extérieur du bâtiment. Faire couper l'alimentation électrique du bâtiment depuis un emplacement à l'extérieur du bâtiment.

Danger

Les fumées peuvent entraîner des intoxications mortelles.

• Arrête l'installation de chauffage. Aérer la chaufferie. Fermer les portes des pièces d'habitation.

Danger

Il y a risque de brûlures et d'explosion en cas d'incendie.

• Arrête l'installation de chauffage. Ferme la vanne d'alimentation de gaz. Utilise un extincteur de classes ABC.

Attention

Un environnement inadapté risque d'entraîner des dommages sur l'installation de chauffage et d'entraîner des dysfonctionnements.

Assurer une température ambiantesupérieure à 0°C et inférieure à 35°C. Eviter toute pollution de l'air par des hydrocarbures halogénés (contenus dans les peintures, les solvants et les produits de nettoyage, par exemple) et la poussière abondante (travaux de meulage, par exemple). Eviter une humidité restant excessive (séchage du linge en permanence, par exemple). Ne pas obturer les arrivées d'air existantes.

Consignes de sécurité

Pour votre sécurité (suite)

Composants supplémentaires, pièces de rechange et d'usure

Attention

Les composants qui n'ont pas été contrôlés avec l'installation de chauffage risquent de provoquer des dommages sur l'installation de chauffage ou des dysfonctionnements.

Ne faire effectuer leur montage ou leur remplacement que par le chauffagiste.

Vos accès

Vue d'ensemble des organes de commande et d'affichage 7

Ouvrir le cache de protection. 7 ■ Fonctions 8 ■ Symboles à l'écran 8

Mode d'utilisation 9

■ Affichage de base. 9 ■ Verrouillage des fonctions 10

Régler la température ambiente

Régler. 11 ■ Sélectionner le mode de fonctionnement 11 ■ Sélectionner la programmation horaire 11 ■ Programmations horaires préréglées 11 ■ Mise hors gel. 13 ■ Fonctionnement à température ambiant constante (manuel) 13

Régler durablement la température ambiante 14 ■ Régler une programmation hors-heure spécifique. 14 Modifier la température ambiante pour quelques jours seulement 16 ■ Régler le programme vacances. 16

Modifier la température ambiantepour quelques heures seulement 17

■ Modification avec les touches / 18 ■ Régler le régime de réception 18 ■ Régler le régime économique 18

Autres réglages

Heure et date. 19 Heure d’été/heure d’hiver 19 Sélectionner la langue. 19 Renommer les programmes 20 Correction de température 20 Comportement du régulateur 21

Interroger les températures et les autres réglages 22 Interroger la programmation 22 ■ Programmation horaire du jour en cours pour prog 1 à prog 3. 22 Interroger le programme vacances (s'il est activé) 22

Que faire si ?

Les pièces sont trop froides 23 Les pièces sont trop chaudes 23 596 clignote à l'écran. 23

Sommaire (suite)

Changer les piles 24 Modifier le code adresse 25

Attestations

Déclaration de conformité 27 ■ Déclaration de conformité pour le Vitotrol 100, type UTDB. 27 ■ Déclaration de conformité pour le Vitotrol 100, type UTDB-RF. 27

Maintenance

Nettoyage 29 Conseils pour économiser l'énergie 30 Index 31

Vos accès

Vue d'ensemble des organes de commande et d'affichage

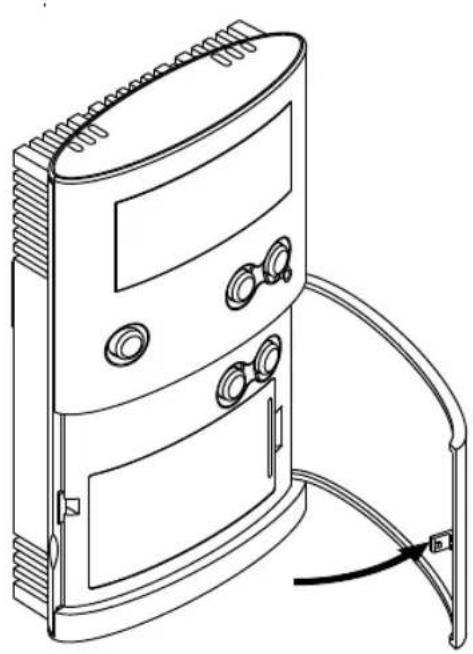

Ouvrir le cache de protection

Vos accès

Vue d'ensemble des organes de commande...

Fonctions

Touche menu Écran C Régime économique (page 18) ou modification de valeur Régime réceptions (page 18) ou modification de valeur

Symboles à l'écran

Les symboles ne sont pas visibles en permanence, mais s'affichent en fonction de l'état de fonctionnement.

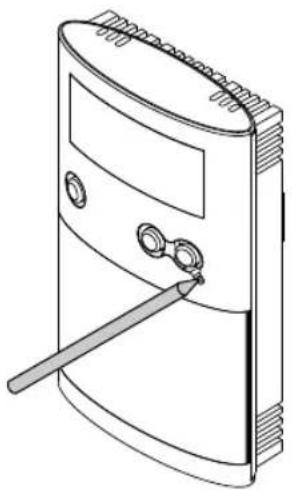

E Reset Confirmation ⑥ Retour en arrêté dans le menu Compartiment à piles

Vue d'ensemble des organes de commande... (suite)

A Jour de la semaine B Date Heure C Programmation horaire sélectionnée D Température ambiante E Programmation horaire représentée sous forme de bargraph

Demande de chaleur Régime réceptions activé Régime économique activé Mode manuel activé Programme vacances activé Mise hors gel activée Remplacer la pile Fonction verrouillée

Éclairage de l'écran

L'éclairage de l'écran est activé en appuyant sur une touche quelconque et il se désactive au bout de 15 s.

Affichage de base

21.5°C

L'affichage de base reste affiché à l'écran en phase de veille.

Il suffit d'appuyer sur une touche quelconque pour accéder à l'affichage du mode de fonctionnement. Pour accéder au menu, appuyez deux fois sur la touche

La touche permet de revenir en arrière d'une étape dans le menu. Le menu se ferme automatiquement 30 s après le dernier appui sur une touche. L'affichage de base apparait au bout de 3 mn supplémentaires. Les modifications effectuées sont validées avec la touche OK. Les modifications de température effectuées avec les touches / sont validées automatiquement au bout de 5 s.

Vos accès

Verrouillage des fonctions

Vous pouvez verrouiller les touches de commande du Vitotrol 100. Pour ce faire, appuyez simultanément sur les touches et pendant 5s. Pour mettre fin au verrouillage, appuyez de nouveau simultanément sur les touches et pendant 5s.

Sélectionner le mode de fonctionnement

Vous supportez choisir entre les modes de fonctionnement suivants

• Mode de chauffage avec une température ambiante normale et 2 températures ambiantes réduites en alternance selon 3 programmations horaires préréglées ou une programmation hors d'heure spécifique (voir page 11) ■ Mise hors gel (voir page 13) ■ Fonctionnement à température ambiante constante (voir page 13)

Sélectionner la programmation horaire

Vous pouvez choisir parmi 3 programmations horaires préréglées (prog 1 à prog 3).

Les programmes horaires peuvent être modifiés selon vos souhaits.

Il est possible d'alterner entre 3 valeurs de température au sein d'une programmation horaire :

• Confort (état de livraison: 21 °C) Economie (etat de livreaison: 19°C Réduit (éta de livraison : 16 °C)
• Ouvrez le cache.
• Confirmez avec OK. Le mode de chauffage se déroule selon la programmation horaire sélectionnée.
• Appuyez deux fois sur :
• Sélectionnez le programme souhaité à l'aide de / (par ex. "Prog 1").

Programmation horaire 1 - Prog 1

Du lundi au vendredi

Plage horsaire Début Fin Température ambiante
1 06:00 08:00 Confort
2 08:00 12:00 Confort
3 12:00 14:00 Confort
4 14:00 18:00 Confort
5 18:00 22:00 Confort
6 22:00 06:00 Réduit

Régler la température ambiente

Régler (suite)

Samedi et dimanche

Plage horsaire Début Fin Température ambiante
1 07:00 08:00 Confort
2 08:00 12:00 Confort
3 12:00 14:00 Confort
4 14:00 16:00 Confort
5 16:00 23:00 Confort
6 23:00 07:00 Réduit

Programmation horaire 2 - Prog 2

Du lundi au vendredi

Plage horsaire Début Fin Température ambiante
1 06:00 08:00 Confort
2 08:00 12:00 Réduit
3 12:00 14:00 Réduit
4 14:00 16:00 Réduit
5 16:00 22:00 Confort
6 22:00 06:00 Réduit

Samedi et dimanche

Plage horsaire Début Fin Température ambiante
1 07:00 08:00 Confort
2 08:00 12:00 Confort
3 12:00 14:00 Confort
4 14:00 18:00 Confort
5 18:00 23:00 Confort
6 23:00 07:00 Réduit

Programmation horaire 3 - Prog 3

Du lundi au vendredi

Plage horsaire Début Fin Température ambiante
1 06:00 08:00 Confort
2 08:00 12:00 Economie
3 12:00 14:00 Confort
4 14:00 18:00 Economie
5 18:00 23:00 Confort
6 23:00 06:00 Réduit

5586 618

Régler (suite)

Samedi et dimanche

Plage horsaire Début Fin Température ambiante
1 07:00 08:00 Confort
2 08:00 12:00 Confort
3 12:00 14:00 Confort
4 14:00 18:00 Confort
5 18:00 23:00 Confort
6 23:00 07:00 Réduit

Mise hors gel

Lorsque vous ne souhaitez pas chauffer les pièces, mais tout de même bénéficier de la protection contre le gel.

Le chauffage des pièces se déclenche lorsque la température ambiante chute en dessous de 5°C

1. Ouvrez le cache.
2. Appuyez deux fois sur
3. À l'aide de /, sélectionnez "Hors gel".
4. Confirmez avec OK. apparaît à l'écran et la température ambiante est de nouveau affichée.

Fonctionnement à température ambiant constante (manuel)

Le chauffage des pièces est effectué en permanence à la température régée.

1. Ouvrez le cache.
2. Appuyez deux fois sur
3. A l'aide de /, sélectionnez "Manuel".
4. Confirmez avec OK.
5. Réglez la température ambiance souhaitée à l'aide de / (10°C mini.).
6. Confirmez avec OK. apparaît à l'écran et la température ambiente est de nouveau affichée.

Régler durablement la température ambiente

Vous pouvez régler 3 valeurs de température dans les programmations horaires :

• Température ambience normale "Confort"

Réglage à l'état de livraison : 21 °C

Plage de réglage : de 10 à 40 °C

Température ambiante "Économie"

Réglage à l'état de livraison : 19 °C

Plage de réglage : de 10 à 40 °C

• Température ambianté réduite "Réduit"

Réglage à l'état de livraison : 16 °C

Plage de réglage : de 10 à 40 °C

1. Ouvrez le cache.
2. Confirmez avec OK.
3. Appuyez deux fois sur
4. A l'aide de /, réglez la température souhaitée pour "Économie".
5. A l'aide de /, sélectionnez "Réglages".
6. Confirmez avec OK.
7. Confirmez avec OK.
8. A l'aide de /, réglez la température souhaitée pour "Réduit".
9. A l'aide de /, sélectionnez "Régime temp."
10. Confirmez avec OK.
11. Confirmez avec OK.
12. A l'aide de /, réglez la température souhaitée pour "Confort".

Régler les points de commutation pour la programmation horaire

La journée est divisée en 6 plages horaires dans les programmes hors aire pré-réglées.

Vous pouvez également diviser la journée en un nombre de plages horaires inférieur à 6, par ex. :

■ Plage horaire 1: fonctionnement à température ambiante normale de 06 h 00 à 22 h 00 et ■ Plage horaire 2 : fonctionnement à température ambiante réduite de 22 h 00 à 06 h 00

La dernière plage horaire est transposée automatiquement dans la plage hora 6 après la saisie. Les autres plages horaires ne sont alors pas activées.

Régler durablement la température ambiantе (suite)

Pour chaque plage horaire activée, il faut saisir une consigne d'enclenchement, une consigne d'arrêt et la température ("Confort", "Économie", "Réduit") (voir exemple).

Vous pourrez régler des plages de fonctionnement identiques pour plusieurs jours (groupes de jours) ou spécifiques pour chaque jour:

"Lu-Di" plages horaires identiques pour tous les jours de la semaine "Lu-Ve" plages horaires identiques du lundi au vendredi "Sa-Di" plages horaires identiques le samedi et dimanche "Jour unique" plages horaires différentes pour chaque jour

Remarque

Les réglages effectués pour des jours uniques se substituent aux réglages effectués pour plusieurs jours.

1. Ouvrez le cache.
2. Appuyez deux fois sur :
3. À l'aide de /, sélectionnez "Réglages".
4. Confirmez avec OK.
5. À l'aide de /, sélectionnez "Programme".
6. Confirmez avec OK.
7. À l'aide de /, sélectionnez le programme à modifier (par ex. "Prog 1").
8. Confirmez avec OK.
9. À l'aide de /, sélectionnez "Régler".
10. Confirmez avec OK.
11. Sélectionnez le groupe de jours/jour unique souhaité à l'aide de /.
12. Confirmez avec OK.
13. A l'aide de /, sélectionnez la plage horaire souhaitée ou tout d'abord le jour souhaité.
14. A l'aide de /, réglez successivement la consigne d'enclenchement, la consigne d'arrêt, puis la température (par ex. "Réduit").
15. Confirmez à chaque fois avec OK.
16. Réglez les autres plages horaires comme décrit aux points 11 à 13.

Remarque

Si des vides apparaisent entre les plages horaires au cours du réglage, ceux-ci seront automatiquement comblés par la prolongation de la plage horaire précédente.

Désactiver les plages horaires

Pour désactiver une plage horaire, réglez la même valeur pour la consigne d'enclenchement et la consigne d'arrêt.

Copier les programmations horaires

Vous pouvez copier les programmations horaires, par exemple pour créer une programmation horaire légèrement différente à partir d'une programmation horaire existante.

1. Ouvrez le cache.
2. Appuyez deux fois sur :
3. À l'aide de /, sélectionnez "Réglages".
4. Confirmez avec OK.
5. À l'aide de /, sélectionnez "Programme".
6. Confirmez avec OK.
7. A l'aide de /, sélectionnez le programme à modifier (par ex. "Prog 1").
8. Confirmez avec OK.
9. À l'aide de /, sélectionnez "Copier de".
10. Confirmez avec OK.
11. À l'aide de /, sélectionnez le programme à copier.
12. Confirmez avec OK.
13. À l'aide de /, sélectionnez "Régler" pour effectuer les modifications.

Modifier la température ambiantepour quelques jours seulement

Vous disposez des possibilités suivantes pour économiser l'énergie durant les vacances:

Vous pouvez arrêter complètement le chauffage des pièces en sélectionnant la mise hors gel "". ou - Vous pouvez régler le chauffage pour une consommation minimale d'énergie (par ex. pour protéger les plantes d'intérieur du froid). À cet effet, sélectionnez le programme vacances "■". Lorsque le programme vacances est activé, les pièces sont chauffées à la température ambience réduite ("Réduit").

Régler le programme vacances

1. Ouvrez le cache.
2. A l'aide de /, sélectionnez "Vacances".
3. Appuyez deux fois sur
4. Confirmez avec OK.

Modifier la température ambiantе pour quelques... (suite)

1. A l'aide de /, sélectionnez "Marché".
2. Ouvrez le cache.
3. Confirmez avec OK.
4. Appuyez deux fois sur :
5. A l'aide de /, réglez le jour souhaité ainsi que l'heure de début et de fin de la fonction vacances.
6. A l'aide de /, sélectionnez "Vacances".
7. Confirmez à chaque fois avec OK.
8. Confirmez avec OK.

Terminer le programme vacances

Le programme vacances se termine automatiquement à l'heure de fin. Si vous souhaitez interrompre le programme vacances :

Modifier la température ambiantepour quelques heures seulement

Les fonctions suivantes vous permettent de modifier la température ambiance pour quelques heures sans modifier durablement les réglages. La température modifiée est conservée jusqu'au prochain changement au sein du programme ou jusqu'au passage à un autre programme.

Vous pouvez augmenter la température ambiance contrairement à ce que vous aviez prévu :

• appuyez sur la touche pour augmenter la température ambiance dans les programmes "Prog 1" à "Prog 3" et "Manuel" ou sélectionnez le régime réceptions à l'aide de la touche Y dans les programmes "Prog 1" à "Prog 3".

Vous voulez abaisser la température ambiance contrairement à ce que vous aviez prévu :

■ Appuyez sur la touche pour abaisser la température ambiente dans les programmes "Prog 1" à "Prog 3" et "Manuel" ou ■ sélectionnez le régime économique à l'aide de la touche dans les programmes "Prog 1" à "Prog 3".

Régler la température ambiente

Modifier la température ambiance pour quelques...

Modification avec les touches ∇ /△

1. Appuyez sur ou. La consigne de température actuelle s'affiche.
2. A l'aide de /, réglez la température souhaitée.

Régler le régime des réceptions

En régime réceptions, la température ambiantе réduite est portée automatiquement à la température ambiantе normale régée ("Confort").

1. Appuyez pendant env. 5 s sur la touche Y. "Y" s'affiche à l'écran.
2. Vous pouvez également modifier la température à l'aide des touches

Régler le régime économique

En régime économique, la température ambiantes est abaissée automatiquement de 2°C

1. Appuyez pendant env. 5 s sur la touche "s'affiche à l'écran.
2. Vous pouvez également modifier la température à l'aide des touches / ▲
3. Confirmez avec OK.
4. Confirmez avec OK ou patientez env. 5 s jusqu'à ce que la valeur soit automatiquement validée.
5. Confirmez avec OK.

Terminer le régime de réceptions

Le régime réceptions se termine automatiquement lors du prochain changement de programme. Si vous souhaitez interrompre le régime réceptions, appuyez de nouveau sur la touche YY pendant env. 5 s.

Terminer le régime économique

Le régime économique se termine automatiquement lors du prochain changement de programme. Si vous souhaitez interrompre le régime économique, appuyez de nouveau sur la touche pendant env. 5 s.

Heure et date

1. Ouvrez le cache.
2. Appuyez deux fois sur 3 :
3. À l'aide de /, sélectionnez "Réglages".
4. Confirmez avec OK.
5. A l'aide de /, sélectionnez "Réglages de base".
6. Confirmez avec OK.
7. À l'aide de /, sélectionnez "Date-heure".
8. Confirmez avec OK.
9. Réglez la date et l'heure à l'aide de
10. Confirmez à chaque fois avec OK.

Heure d’été/heure d’hiver

Le passage de l'heure d'été à l'heure d'hiver et vice versa est automatique. Vous pouvez arrêter ce passage automatique.

1. Sélectionnez "Date-heure" comme décrit à la page 19.
2. A l'aide de OK, Sélectionnez "Heure d'été Marche".
3. A l'aide de /, Sélectionnez "Arrêt".
4. Confirmez avec OK.

Sélectionner la langue

1. Ouvrez le cache.
2. Appuyez deux fois sur :
3. À l'aide de /, sélectionnez "Réglages".
4. Confirmez avec OK.
5. A l'aide de /, sélectionnez "Réglages de base".
6. Confirmez avec OK.
7. A l'aide de /, Sélectionnez "Langue".
8. A l'aide de /, Sélectionnez la langue souhaitée.
9. Confirmez avec OK.

Renommer les programmes

Vous pouvez renommer individuellement les programmes "Prog 1" à "Prog 3". La dénomination est limitée à 5 caractères.

1. Ouvrez le cache.
2. Appuyez deux fois sur :
3. À l'aide de /, sélectionnez "Réglages".
4. Confirmez avec OK.
5. À l'aide de /, sélectionnez "Programme".
6. Confirmez avec OK.
7. A l'aide de /, sélectionnez le programme à renommer (par ex. "Prog 1").
8. Confirmez avec OK.
9. À l'aide de /, sélectionnez "Renommer".
10. Confirmez avec OK.
11. Réglez les caractères souhaités successivement à l'aide de / sur la ligne "Nouveau nom".
12. Confirmez à chaque fois avec OK.

Correction de température

Si votre Vitotrol 100 est monté à un emplacement inapproprié, par ex. sur un mur extérieur ou à proximité d'une cheminée, la température ambiante affichée peut être différente de la température ambiante réelle. Vous pouvez compenser cet écart de température avec une valeur de correction.

La température ambiante affichée sur le Vitotrol 100 est de 2°C plus élevée que la température ambiante réelle. La valeur de correction est alors de -2°C.

1. Ouvrez le cache.
2. Appuyez deux fois sur
3. À l'aide de /, sélectionnez "Réglages".
4. Confirmez avec OK.
5. À l'aide de /, sélectionnez "Maintenance".
6. Confirmez avec OK.
7. Sélectionnez la valeur réglée pour "Offset" avec OK.
8. Réglez la valeur souhaitée avec /▲.
9. Confirmez avec OK.

Correction de température (suite)

1. Uniquement pour Vitotrol 100, type UTDB-RF : quittez le menu avec

Comportement du régulateur

Le régulateur à hystérisis est préréglé. La valeur de l'hystérisis influence les consignes d'enclenchement et d'arrêt pour "Chauffage" ou "Pas de chauffage".

Température ambiante de consigne: 21°C

Hystérésis: 0,6 °C (état de livraison)

Le chauffage est arrêté dès que la température ambiante effective dépasse 21,3°C. Le chauffage est enclenché dès que la température ambiante effective devient inférieure à 20,7°C.

Vous pouvez modifier le comportement du régulateur en changeant la valeur de l'hystérésis. Si votre système réagit avec une certaine inertie, réglez une valeur plus faible.

1. Ouvrez le cache.
2. Appuyez deux fois sur
3. À l'aide de /, sélectionnez "Réglages".
4. Confirmez avec OK.
5. À l'aide de /, sélectionnez "Maintenance".
6. Confirmez avec OK.
7. Réglez la valeur souhaitée pour l'hystérésis avec /
8. Confirmez 2 fois avec OK.
9. Uniquement pour Vitotrol 100, type UTDB-RF : quittez le menu avec →

Interroger les températures et les autres réglages

1. Appuyez sur :

Les indications suivantes s'affichent à l'écran :

• Température ambiante Date et heures Programme actuel Jour de la semaine
• / permet de consulter la consigne de température actuelle.

Programmation horaire du jour en cours pour prog 1 à prog 3

Vous visualisez à l'écran la programmation du jour en cours sur un bargraph.

De 6 h 00 à 22 h 00, le chauffage des pièces est effectué à la température ambiante normale, et de 22 h 00 à 6 h 00 à la température ambiante réduite.

Exemple :

Interroger le programme vacances (s'il est activé)

1. Ouvrez le cache.
2. Appuyez deux fois sur
3. À l'aide de /, sélectionnez "Vacances".
4. Confirmez avec OK. Le début et la fin de la période de vacances réglée sont affichés.

Les pièces sont trop froides

Cause Elimination
Le Vitotrol 100 est mal régle Contrôlez et	rectifiez si nécessaire les réglages :■ Programme (voir page 11)■ Température ambiente (voir page 14)■ Heure (voir page 19)
Liaison radio avec la régulation de la chaudière perturbée (uniquement pour Vitotrol 100, type UTDB-RF avec liaison radio)Le symbole clignote sur le récepteur	Modifier le code adresse (voir page 25)

Remarque

Autres causes, voir notice d'utilisation de la chaudière.

Les pièces sont trop chaudes

Cause Elimination
Le Vitotrol 100 est mal régle Contrôlez et	rectifiez si nécessaire les réglages : ■ Programme (voir page 11) ■ Température ambiente (voir page 14) ■ Heure (voir page 19)

Remarque

Autres causes, voir notice d'utilisation de la chaudière.

Clignote à l'écran

Cause Elimination
Piles usées Changer les piles (voir page 24)	Elimination des déchetsLes piles/accumulateurs ne font pas partie des déchets menagers. Débarrasssez-vous des piles/accumulateurs usés dans les points de collecte prévus à cet effet

Que faire si?

Changer les piles

Utilisez des piles alcalines 1,5 V de type LR6/AA ne contenant pas de

substances nocives.

N'utilisez pas de piles rechargeables. - Remplacez les deux piles tous les dix-huit mois.

Le Vitotrol 100 a une autonomie de 3 mn. Si vous remplacez les piles dans ce laps de temps, toutes les données réglées sont conservées. Dans le cas contraire, vous devrez effectuer un reset (voir page suivante).

Reset

Appuyez sur le bouton Reset à l'aide d'un objet pointu. Suite à un reset, vous devrez saisir à nouveau la langue, l'heure et la date.

Modifier le code adresse

Uniquement pour Vitotrol 100, type UTDB-RF, si clignote sur le récepteur radiofréquence.

1. Appuyez sur la touche du récepteur radiofréquence pendant env. 10 s jusqu'à ce que clignote.
2. A l'aide de /, sélectionnez "Maintenance".
3. Ouvrez le cache du Vitotrol 100.
4. Confirmez 2 fois avec OK.
5. Appuyez deux fois sur
6. A l'aide de /, Sélectionnez "Code adresse".
7. A l'aide de /, Sélectionnez "Réglages".
8. Confirmez avec OK.

Que faire si ?

Modifier le code adresse (suite)

1. Confirmez avec OK.

Une combinaison de chiffres s'affiche à l'écran pendant env. 30 s. "Envoi de données" s'affiche ensuite. La transmission dure 30 s. clignote pendant la transmission.

Si le récepteur reconnaît le code adressé, et s'éteignent. Dans le cas contraire, reprenez le processus à partir du point 3.

Déclaration de conformité pour le vitotrol 100, type UTDB

La société Viessmann Werke GmbH & Co KG, D-35107 Allendorf, déclare sous sa seule responsabilité, que le produit Vitotrol 100, type UTDB, est conforme aux normes suivantes :

EN 60730-1:2000 + A1:2004 + A11:2002 + A12:2003 + A13:2004 + A14:2005 +

A15:2007 + A16:2007

EN 60730-2-9:2002 + A1:2003 + A11:2003 + A12:2004 + A2:2005

EN 55014-1:2006

Ce produit est certifié CE aux termes des directives européennes : 2004/108/CE 2006/95/CE

Allendorf, le 1er juillet 2009 Viessmann Werke GmbH & Co KG

Mr. Manfred Sommer

Déclaration de conformité pour le vitotrol 100, type utdb-rf

La société Viessmann Werke GmbH & Co KG, D-35107 Allendorf, déclare sous sa seule responsabilité, que le produit Vitotrol 100, type UTDB-RF, est conforme aux normes suivantes :

EN 60730-1:2000 + A1:2004 + A11:2002 + A12:2003 + A13:2004 + A14:2005 +

A15:2007 + A16:2007 + A2:2008

EN 60730-2-9:2002 + A1:2003 + A11:2003 + A12:2004 + A2:2005

EN 50371:2002

ETSI EN 300 220-2 V2.1.2:2007-06

ETSI EN 301 489-1 V1.8.1:2008-04

ETSI EN 301 489-3 V1.4.1:2002-08

Ce produit est certifié CE aux termes des directives européennes :

2004/108/CE

1999/5/CE

2006/95/CE

Attestations

Déclaration de conformité (suite)

Allendorf, le 1er juillet 2009 Viessmann Werke GmbH & Co KG

Mr. Manfred Sommer

Maintenance

Nettoyage

Vous pouvez nettoyer l'appareil avec un produit de nettoyage usuel (pas de détergent).

Conseils pour économiser l'énergie

Conseils pour économiser l'énergie

Les mesures suivantes permettent de réaliser des économies d'énergie supplémentaires:

• Ventilez correctement les pièces. Ouvrez brièvement les fenêtres en grand en fermant les robinets thermostatiques. Évitez de surchauffer les pièces ; chaque degré de température ambiante en moins permet d'économiser jusqu'à 7% de coûts de chauffage. Ne régalez pas la température ambiante au-delà de 19 °C.
• Descendez les volets roulants (si existants) à la tombée de la nuit. Utilisez les possibilités de réglage de la commande à distance comme la température ambiance normale en alternance avec la température ambiance réduite.

Auto-assistance. 23

Comportement du régulateur. 21

Correction de température. 20

Correction murale. 20

Déclaration de conformité 27

Durée de montée en température....14

Économie d'énergie. 16, 17, 30

Heure et date. 19

Interroger les programmations

horaires. 22

Langue. 19

Modifier provisoirement les

Températures. 18

Nettoyage 29

Nom de la programmation. 20

Organes de commande et d'affichage. 8

Points de commutation 14 Programmation horaire spécifique ■ régler. 14 Programme vacations interroger. 22 ■ régler. 16 ■ terminer. 17

Régime économique. 8 • régler. 18 Régime réceptions. 8 • régler. 18 Réglages interrogerr. 22

Températures interrogées. 22

Vacances. 16

Votre interlocuteur

Veuillez vous adresser à votre installateur pour tout ce qui concerne les travaux d'entretien et de réparation de votre installation. Pour toute information : site Internet www.viessmann.fr.
