MODE D'EMPLOI VITOTROL 100 VIESSMANN

Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens. Explication des consignes de sécurité Danger Ce symbole met en garde contre les dommages pour les personnes.

■ Les travaux sur les conduites de gaz ne devront être effectués que par un installateur qualifié. ■ Les travaux électriques ne devront être effectués que par des électriciens.

Les indications précédées du mot "Remarque" contiennent des informations supplémentaires. Destinataires La présente notice est destinée aux utilisateurs de l’installation de chauffage. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris enfants) présentant des capacités physiques, sensorielles ou mentales diminuées, voire manquant d'expérience ou de connaissance. Si toutefois cela devait être le cas, ces personnes devront, pour leur sécurité, être surveillées ou informées du mode opératoire par une personne habilitée. Attention Surveillez les enfants. Veillez à ce qu'ils ne jouent pas avec l'appareil. 5586 620-F

2 Toute fuite de gaz risque de provoquer des explosions pouvant causer des blessures très graves. ■ Ne pas fumer ! Eviter toute flamme nue et toute formation d’étincelles. Ne jamais actionner les interrupteurs des lampes et des appareils électriques. ■ Fermer la vanne d’alimentation de gaz. ■ Ouvrir les fenêtres et les portes. ■ Eloigner les personnes de la zone de danger. ■ Prévenir le fournisseur de gaz, le fournisseur d'électricité et l'installateur depuis l'extérieur du bâtiment. ■ Faire couper l'alimentation électrique du bâtiment depuis un emplacement sûr (à l'extérieur du bâtiment). Comportement en cas d’odeur de fumées

Il y a risque de brûlures et d'explosion en cas d’incendie. ■ Arrêter l’installation de chauffage. ■ Fermer la vanne d’alimentation de gaz. ■ Utilisez un extincteur contrôlé des classes ABC. Conditions à remplir par la chaufferie

(contenus dans les peintures, les solvants et les produits de nettoyage, par exemple) et la poussière abondante (travaux de meulage, par exemple). ■ Eviter une humidité restant excessive (séchage du linge en permanence, par exemple). ■ Ne pas obturer les arrivées d’air existantes.

Les fumées peuvent entraîner des intoxications mortelles. ■ Fermer les portes des pièces d’habitation.

Comportement en cas d’incendie

Les composants qui n’ont pas été contrôlés avec l’installation de chauffage risquent de provoquer des dommages sur l’installation de chauffage ou des dysfonctionnements. Ne faire effectuer leur montage ou leur remplacement que par le chauffagiste.

■ Eclairage de l'écran 9 Mode d'utilisation 9 ■ Affichage de base 9 ■ Verrouillage des fonctions 10 Chauffage des pièces Sélectionner le mode de fonctionnement ■ Mode chauffage ■ Mise hors gel ■ "Manuel" (fonctionnement à température ambiante constante) Régler durablement la température ambiante ■ Régler une programmation horaire spécifique Modifier la température ambiante pour quelques jours seulement ■ Régler le programme vacances Modifier la température ambiante pour quelques heures seulement ■ Modification avec les touches / ■ Régler le régime réceptions ■ Régler le régime économique

Correction de température Comportement du régulateur Interrogations possibles Interroger les températures et les autres réglages Interroger la programmation ■ Interroger la programmation horaire du jour en cours pour le chauffage des pièces pour "Prog 1" à "Prog 3" Interroger le programme vacances (si activé)

26 Modifier le code adresse

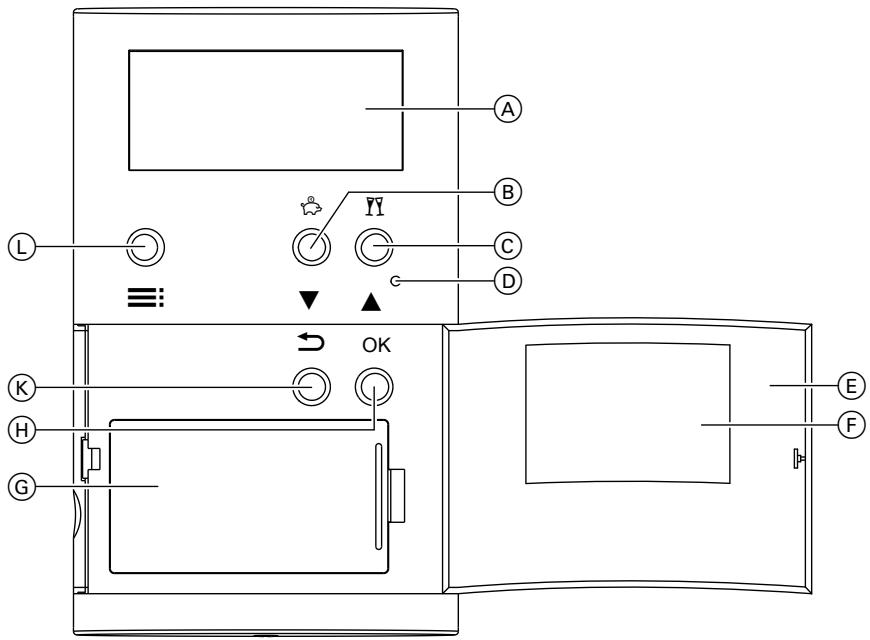

30 Retour en arrière dans le menu Touche menu

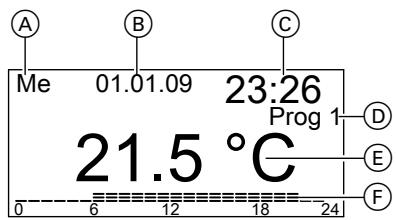

Symboles sur l'écran

L'éclairage de l'écran est activé en appuyant sur une touche quelconque et il se désactive au bout de 15 s.

■ Pour accéder au menu, appuyez deux fois sur la touche

30 s après le dernier appui sur une touche. L'affichage de base apparaît au bout de 3 mn supplémentaires.

Les modifications effectuées sont validées avec la touche OK. Les modifications de température effectuées avec les touches / sont validées automatiquement au bout de 5 s.

Verrouillage des fonctions

5586 620-F Vous pouvez verrouiller les touches de commande du Vitotrol 100. Pour ce faire, appuyez simultanément sur les touches et pendant 5 s. Pour mettre fin au verrouillage, appuyez de nouveau simultanément sur les touches et pendant

5 s. Dans ce mode de fonctionnement, vous avez le choix entre 3 programmes de fonctionnement préréglés ("Prog 1" à "Prog 3") (voir chapitre suivant).

Le chauffage alterne entre la température ambiante normale ("Confort") et 2 températures ambiantes réduites

("Economie" et "Réduit") suivant le programme choisi. ■ "Hors gel" : mise hors gel (voir page 14) ■ "Manuel" : fonctionnement à température ambiante constante (voir page 14)

Lorsque vous ne souhaitez pas chauffer les pièces, mais tout de même bénéficier de la protection contre le gel.

Le chauffage des pièces se déclenche lorsque la température ambiante chute en dessous de 5 °C.

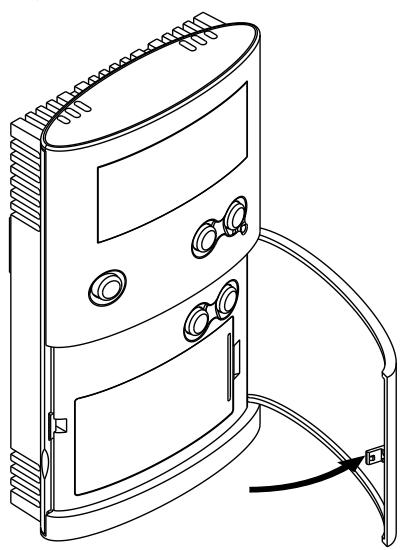

1. Ouvrez le cache de protection.

3. A l'aide de / , sélectionnez "Hors gel".

1. Ouvrez le cache de protection.

6. Confirmez avec OK. apparaît à l'écran et la température ambiante est de nouveau affichée.

2. Appuyez 2 fois sur

10. Confirmez avec OK.

01. Ouvrez le cache de protection.

02. Appuyez 2 fois sur

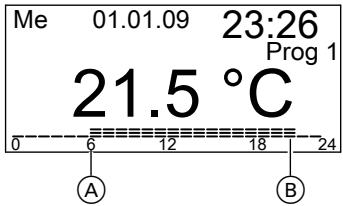

Dans les programmations horaires préréglées "Prog 1" à "Prog 3", la journée est divisée en 6 plages horaires.

5586 620-F Vous pouvez également diviser la journée en un nombre de plages horaires inférieur à 6 :

■ Sélectionnez toujours "Plage 1" pour la 1ère plage horaire. et ■ Sélectionnez toujours "Plage 6" pour la dernière plage horaire.

Vous ne souhaitez activer que 3 plages horaires dans le "Prog. 3". De 06 h 00 à 10 h 00 "Confort", de 10 h 00 à 22 h 00 "Economique" et de 22 h 00 à 6 h 00 "Réduit". Réglez la "Plage 1", la "Plage 2" et la "Plage 6". Les plages 3, 4 et 5 sont automatiquement désactivées. Les paramètres suivants doivent être saisis pour chaque plage horaire active : ■ Heure d'enclenchement ■ "Lu-Di" plages horaires identiques pour tous les jours de la semaine ■ "Lu-Ve" plages horaires identiques du lundi au vendredi ■ "Sa–Di" plages horaires identiques le samedi et dimanche ■ "Jour unique" plages horaires différentes pour chaque jour Remarque Les réglages effectués pour des jours uniques se substituent aux réglages effectués pour plusieurs jours.

11. A l'aide de / , sélectionnez

"Régler". 12. Confirmez avec OK. 13. Sélectionnez le groupe de jours/jour unique souhaité à l'aide de / . 14. Confirmez avec OK. 15. A l'aide de / , sélectionnez la plage horaire souhaitée ou tout d'abord le jour souhaité. 16. Confirmez avec OK.

01. Ouvrez le cache de protection.

17. A l'aide de / , réglez successivement l'heure d'enclenchement, l'heure d'arrêt et la température (par ex. "Réduit").

02. Appuyez 2 fois sur

07. A l'aide de / , sélectionnez le programme à modifier (par ex. "Prog 1"). 8. Confirmez à chaque fois avec OK.

La production d'eau chaude sanitaire est arrêtée.

1. Ouvrez le cache de protection.

Terminer le programme vacances

■ Le programme vacances se termine automatiquement à l'heure de fin. ■ Si vous souhaitez interrompre le programme vacances :

2. Appuyez 2 fois sur

1. Ouvrez le cache de protection.

■ Dans les programmes "Prog 1" à "Prog 3" et "Manuel", appuyez sur la touche pour augmenter la température ambiante (voir chapitre suivant) ou ■ Sélectionnez le régime réceptions à l'aide de la touche g (uniquement dans les programmes "Prog 1" à "Prog 3", voir page 19).

5586 620-F Vous pouvez modifier la température ambiante pour quelques heures sans modifier durablement les réglages.

La température modifiée est conservée jusqu'au prochain changement au sein du programme ou jusqu'au passage à un autre programme.

Chauffage des pièces

Modifier la température ambiante pour quelques… (suite) Vous voulez abaisser la température ambiante contrairement à ce que vous aviez prévu : ■ Dans les programmes "Prog 1" à "Prog 3" et "Manuel", appuyez sur la touche pour abaisser la température ambiante (voir chapitre suivant)

■ Sélectionnez le régime économique à l'aide de la touche û (uniquement dans les programmes "Prog 1" à "Prog 3", voir page 19). 3. La valeur est validée automatiquement au bout d'env. 5 s.

2. A l'aide de / , réglez la température souhaitée.

1. Appuyez pendant env. 5 s sur la touche g. Þ s'affiche à l'écran.

3. La valeur est validée automatiquement au bout d'env. 5 s.

Terminer le régime réceptions ■ Le régime réceptions se termine automatiquement lors du prochain changement de programme. ■ Si vous souhaitez interrompre le régime réceptions, appuyez de nouveau sur la touche g pendant env. 5 s.

2. Vous pouvez également modifier la température à l'aide des touches

/ . 2. Vous pouvez également modifier la température à l'aide des touches / . 3. La valeur est validée automatiquement au bout d'env. 5 s.

Dans les programmations horaires, vous pouvez basculer sur les modes de fonctionnement "Déverrouillage" et "Verrouillage".

Les programmations horaires peuvent être modifiées selon vos souhaits (voir page 23). ■ "Lu-Ve" plages horaires identiques du lundi au vendredi ■ "Sa–Di" plages horaires identiques le samedi et dimanche ■ "Jour unique" plages horaires différentes pour chaque jour Remarque Les réglages effectués pour des jours uniques se substituent aux réglages effectués pour plusieurs jours.

01. Ouvrez le cache de protection.

02. Appuyez 2 fois sur

11. A l'aide de / , sélectionnez

"Régler". 12. Confirmez avec OK. 13. Sélectionnez le groupe de jours/jour unique souhaité à l'aide de / . 14. Confirmez avec OK. 15. A l'aide de / , sélectionnez la plage horaire souhaitée ou tout d'abord le jour souhaité. 16. Confirmez avec OK. 17. A l'aide de / , réglez successivement l'heure d'enclenchement, la consigne d'arrêt et le mode de fonctionnement (par ex. "Verrouillage").

18. Confirmez à chaque fois avec OK.

03. A l'aide de / , sélectionnez

"Régler" pour effectuer les modifications.

01. Ouvrez le cache de protection.

02. Appuyez 2 fois sur

9. Réglez la date et l'heure à l'aide de

5. A l'aide de / , sélectionnez "Réglages de base".

10. Confirmez à chaque fois avec OK.

Heure d'été/heure d'hiver

Le passage de l'heure d'été à l'heure d'hiver et vice versa est automatique. Vous pouvez arrêter ce passage automatique. 1. Sélectionnez "Date-heure" comme décrit page 26.

2. A l'aide de OK, sélectionnez "Heure d'été Marche".

3. A l'aide de / , sélectionnez 3". La dénomination est limitée à 5 caractères.

07. A l'aide de / , sélectionnez le programme à renommer (par ex. "Prog

1"). 08. Confirmez 2 fois avec OK. Correction de température Si votre Vitotrol 100 est installé à un emplacement inapproprié, par ex. sur un mur extérieur ou à proximité d'une cheminée, la température ambiante affichée peut être différente de la température ambiante réelle. Vous pouvez compenser cet écart de température avec une valeur de correction. Exemple : La température ambiante affichée sur le Vitotrol 100 est supérieure de 2 ºC à la température ambiante réelle. La valeur de correction est alors de −2 ºC.

9. Confirmez avec OK.

1. Ouvrez le cache de protection.

10. Quittez le menu avec

"Offset" avec OK. 8. Réglez la valeur souhaitée avec / .

La valeur de l'hystérésis influence les consignes d'enclenchement et d'arrêt pour "Chauffage" ou "Pas de chauffage".

Exemple : Température ambiante de consigne : 21 °C Hystérésis : 0,6 °C (état de livraison). Plage de réglage : 0,2 à 1,0 °C. Le chauffage s'arrête dès que la température ambiante effective dépasse 21,3 °C. Le chauffage se met en marche dès que la température ambiante effective est inférieure à 20,7 °C. Vous pouvez modifier le comportement du régulateur en changeant la valeur de l'hystérésis. Si votre système réagit avec une certaine inertie, réglez une valeur plus faible. 1. Ouvrez le cache de protection. 2. Appuyez 2 fois sur

7. Réglez la valeur souhaitée pour l'hystérésis avec / .

8. Confirmez 2 fois avec OK. . 5586 620-F ■ Jour de la semaine ■ Date et heure ■ Programme actuel ■ Température ambiante

Interroger la programmation

Interroger la programmation horaire du jour en cours pour le chauffage des pièces pour "Prog 1" à "Prog 3" Vous voyez à l'écran les plages horaires du jour en cours sur le bargraph. Exemple : Me

Que faire si ? les pièces sont trop froides

Cause Le Vitotrol 100 est mal réglé.

La liaison radio avec la régulation de la chaudière est perturbée.

Contrôlez et rectifiez si nécessaire les réglages : ■ Programme (voir page 11) La liaison radio avec la régulation de la chaudière est perturbée.

Contrôlez et rectifiez si nécessaire les réglages : ■ Activer la production d'eau chaude sanitaire (voir page 21) 3 mn. Si vous remplacez les piles dans ce laps de temps, toutes les données réglées sont conservées. Dans le cas contraire, vous devrez effectuer un reset (voir chapitre suivant). Remarque Si les piles ne sont pas changées, l'écran s'éteint. Le chauffage des pièces et la production d'eau chaude sanitaire se déroulent d'après les réglages de la régulation de la chaudière.

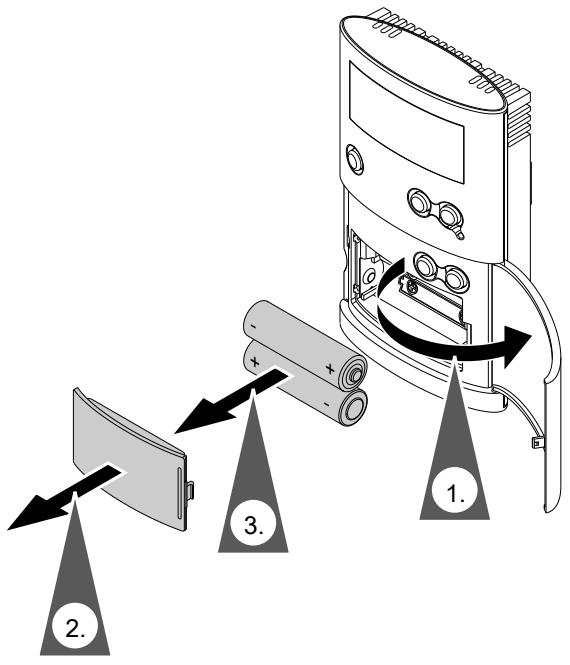

5586 620-F Changer les piles

Elimination des déchets 31

Changer les piles (suite) Les piles/accumulateurs ne font pas partie des déchets ménagers. Débarrassezvous des piles/accumulateurs usés dans les points de collecte prévus à cet effet.

■ Utilisez des piles alcalines 1,5 V de type LR6/AA ne contenant pas de substances nocives.

■ N'utilisez pas de piles rechargeables. ■ Remplacez les deux piles tous les dixhuit mois.

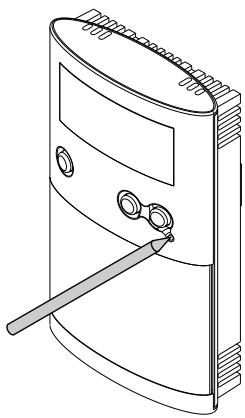

Appuyez sur le bouton reset à l'aide d'un objet pointu. Suite à un reset, vous devrez saisir à nouveau la langue, l'heure et la date.

Modifier le code adresse

Récepteur radiofréquence sur la chaudière

3. Appuyez 2 fois sur

Au bout d'env. 30 s, "Envoi de données" s'affiche. La transmission dure env. 30 s. La LED clignote brièvement pendant la transmission.

5586 620-F Lorsque le code adresse a été reconnu, les LED s'éteignent ; dans le cas contraire, recommencer l'opération.

■ Descendez les volets roulants (si disponibles) à la tombée de la nuit. ■ Réglez correctement les robinets thermostatiques. ■ Ne masquez pas les radiateurs et les robinets thermostatiques. ■ Maîtrisez la consommation d'eau chaude : prendre une douche consomme en général moins d'énergie que prendre un bain.

5586 620-F Utilisez les possibilités de réglage du

Vitotrol 100 : ■ Evitez de surchauffer les pièces. Chaque degré de température ambiante en moins peut vous faire économiser 7 % de dépenses de chauffage. Ne réglez pas la température ambiante au-delà de 19 °C (voir page 15). ■ Sélectionnez le programme qui répond à votre besoin : – Lors des absences brèves (par ex. pendant les courses), sélectionnez le "Régime économique" (voir page 19). Pendant que le régime économique est activé, la température ambiante est réduite et la production d'eau chaude sanitaire est arrêtée. – Si vous partez en voyage, sélectionnez le "Programme vacances" (voir page 17). Pendant que le programme vacances est activé, la température ambiante est réduite et la production d'eau chaude sanitaire est arrêtée. – Si vous ne souhaitez ni chauffer de pièces, ni disposer d'eau chaude pendant une durée prolongée, réglez le mode de fonctionnement "Hors gel" (voir page 14).

Copier une programmation horaire17, 25 Correction de température27 Correction mural27 D Désactiver les plages horaires16, 24 E Eau trop froide31 Eclairage de l'écran9 Economie d'énergie17 Economiser l'énergie35 H Heure et date26 I Interroger les programmations horaires29 ■ chauffage des pièces11 ■ production d'eau chaude sanitaire..21 Symboles affichés8 Symboles sur l'écran8 T Températures
