MODE D'EMPLOI VITOTROL 200A VIESSMANN
Commande à distance pour un circuit de chauffage
VITOTROL 200A
Pour votre sécurité
Respecter scrupuleusement ces consignes de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens.
Explication des consignes de sécurité
Danger
Ce symbole met en garde contre les dommages pour les personnes.
Attention
Ce symbole met en garde contre les dommages pour les biens et l'environnement.
Remarque
Les indications precedées du mot "Remarque" contiennent des informations supplémentaires.
Destinataires
La presente notice est destinée aux utilisateurs de l'installation de chauffage. Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris enfants) représentant des capacité physiques, sensorielles ou mentales diminuées, voire manquant d'expérience ou de connaissance. Si toute fois cela avait été le cas, ces personnes devront, pour leur sécurité, être surveillées ou informées du mode opératoire par une personne habitée.
Attention
Surveillance les enfants.
Veillez à ce qu'ils ne jouent pas avec l'appareil.
Danger
Des travaux non réalisés dans les règles de l'art sur l'installation de chauffage risquent d'induire des accidents qui pouraient être mortels.
- Les travaux sur les conduites de gaz ne devront etre effectues que par un installerateur qualifie.
- Les travaux électriques ne devront être effectuels que par desElectriciens.
Pour votre sécurité (suite)
Comportement en cas d'odeur de gaz
Danger
Touteuite de gaz risque de provoquer des explosions pouvant causer des blessures très graves.
- Ne pas fumer! Eviter toute flamme neue et toute formation d'étincelles. Ne jamais actionner les interrupteurs des lampes et des apparciels électriques.
Fermer la vanne d'alimentation de gaz.
Ouvrir les fenêtres et les portes.
Eloigner les personnes de la zone de danger.
- Prévenir le fournisseur de gaz, le fournisseur d'électricité et l'installateur depuis l'extérieur du bathtub.
Faire couper l'alimentation électrique du bathtub depuis un emplacement sur (à l'extérieur du bathtub).
Comportement en cas d'odeur de fumées
Danger
Les fumées peuvent entrainer des intoxications mortelles.
- Arrêteur l'installation de chauffage.
Aérer la chaufferie.
Fermer les portes des pieces d'habitation.
Comportement en cas d'incendie
Danger
Il y a risque de brûlures et d'explosion en cas d'incendie.
- Arrêteur l'installation de chauffage.
Fermer la vanne d'alimentation de gaz.
Utilisez un extincteur contrôle des classes ABC.
Conditions à replir par la chaufferie
Attention
Un environnement inadapté risque d'entrainer des dommages sur l'installation de chauffage et d'entrainer des dysfonctionnements.
Assurer une température ambiente supérieure à 0^ et inférieure à 35^ .
Eviter toute pollution de l'air par des hydrocarbures halogenés (contenus dans les peintures, les solvants et les produits de nettoyage, par exemple) et la poussière abondante (travaux de meulage, par exemple).
Eviter une humidité restant excessive (sechage du linge en permanence, par exemple).
- Ne pas obturer les arrivées d'air existantes.
Pour votre sécurité (suite)
Composants supplémentaires, pièces de rechange et d'usure
Attention
Les composants qui n'ont pas ete controlés avec l'installation de chauffage risquent de provoquer des dommages sur l'installation de chauffage ou des dysfonctionnements.
Ne faire effectuer leur montage ou leur remplacement que par le chauffagiste.
Sommaire
Première mise en service. 6
Termes techniques. 6
Conseils pour economiser l'énergie 7
A propos de l'utilisation
Consignes d'utilisation 8
Organes de commande 8
Chauffage des pieces
Réglages nécessaires 10
Régler la température ambiente pour le mode de chauffage normal. 10
Réglage du programme de fonctionnement 10
Fonctions de comport et d'économie d'énergie 11
Que faire si ?
les pieces sont trop froides. 13
les pièces sont trop chaudes 13
il n'y a pas d'eau chaude. 14
"△" clignote à l'écran. 14
Annexe
Définitions 15
Index 17
Première mise en service
Votre commande à distance est raccordée à la régulation Vitotronic de la chaudière. La première mise en service et l'adaptation de la régulation Vitotronic aux caractéristiques de l'installation, de même que l'initiation à l'utilisation de l'appareil doivent être réalisées par votre installerateur.
Les réglages effectuels sur la régulation Vitotronic sont transmis à la commande à distance lors de la mise en service. La régulation Vitotronic a été réglée en usine sur "Chauffage et eau chaude".
Cela signifie que les pieces que vous commandez avec votre commande à distance sont chauffées, en alternance, à la température ambiente normale et réduite selon la programmation hora réglée sur la régulation Vitotronic. La production d'eau chaude sanitaire (ECS) se fait également en fonction des réglages de la régulation Vitotronic.
Coupure de courant
Toutes les données sont conservées en cas de coupure de courant.
Termes techniques
Vous trouvrez en annexe un "glossaire" avec la définition des termes permettant une meilleure compréhension des fonctions de votre commande à distance.
Conseils pour économiser l'énergie
Utilisez les possibités de réglage de la commande à distance :
Evitez de surchauffer les pieces ; chaque degré de température ambiente en moins permet d'économiser jusqu'à 7 % de coûts de chauffage. Ne réglez pas la température ambiente au-delà de 19 °C (voir page 10).
■ Sélectionnez le programme de fonctionnement qui répond à votre besoin :
Lors des absences brèves (par exemple pendant les courses), sélectionnez le régime économique (voir page 11).
La température ambiente est réduite tant que le régime économique est activé.
-L'ete, lorsque vous ne souhaitez pas chauffer les pièces mais que vous avez besoin d'eau chaude, selectionnez le programme de fonctionnement (voir page 10).
- Si vous ne souhaitez ni chauffer de pieces, ni disposer d'eau chaudependant une durée prolongée,selectionnez le programme de fonctionnement (voir page 10).
Autres recommendations :
- Ventiler correctement les pièces.
Ouvrez brievement les fenêtres en grand en fermant les robinets thermostatiques.
- Descendez les volets roulants (si existants) à la tombée de la nuit.
-
Réglez correctement les robinets thermostatiques.
-
Ne masquez pas les radiateurs et les robinets thermostatiques.
Maïtrisez la consommation d'eau chaude : prendre une douche consomme en général moins d'énergie que prendre un bain.
A propos de l'utilisation
Consignes d'utilisation
La commande à distance Vitotrol 200A
vous permet d'effectuer les réglages suivants depuis la pierce d'habitation :
- Température ambiente normale
Programme de fonctionnement
Tous les réglages sont transmis du Vitotrol 200A à la régulation Vitotronic, et inversement. Les derniers réglages effectuels s'appliquent toujours à votre circuit de chauffage.
Organes de commande
- Vous augmentez la consigne de la température ambiente normale.
- Vous réduisez la consigne de la température ambiente normale.
/ Vous reglez le programme de fonctionnement.
OK Vous confirmez une seLECTION ou un réglage.
You active the régime réceptions.
Vous activez le régime économique.
Organes de commande (suite)

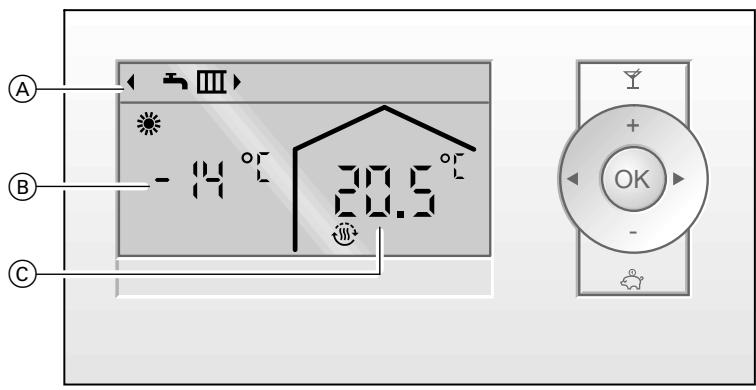

Ligne d'en-tête (affichage du programme de fonctionnement)
(8) Température extérieure actuelle
Symboles affichés à l'écran
Les symboles ne sont pas affichés en permanence, mais apparaisent en fonction de l'installation et de l'état de fonctionnement.
Programme de fonctionnement (affiche sur la ligne d'en-tete)
Marche de veille avec mise hors gel
Production ECS uniqueness
Chauffage et production ECS

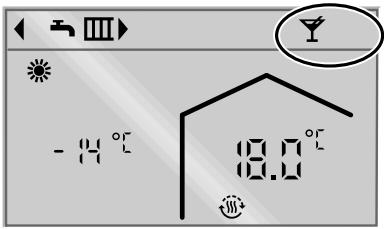

Régime réceptions activé
Régime économique activé
Affichages
Mode hors gel
Chauffage des pièces à la températe normale
Chauffage des pieces à la tempétaire réduite
La pompe du circuit de chauffage est en marche
Programme vacancies activé
Température ambiente actuelle (valeur effective de température ambiente)
En association avec une installation solaire : la pompe du circuit solaire est en marche
Lors du réglage de la consigne de température ambiente
Messages
Message de défaut
Fonction verrouillée, sauf activation du régime réceptions
Chauffage des pièces
Réglages nécessaires
Si vous souhaitez chauffer les pièces, vérifiez les points suivants :
Avez-vous regle la température ambiente souhaitatione (consigne de température ambiente)?
Avez-vous régle le bon programme de fonctionnement ?
Réglages, voir chapités suivants.
Régler la température ambiente pour le mode de chauffage normal
Réglage usine: 20^ C
Appuyer sur les touches suivantes :
-
+ / - pour la consigne de tempéra-ture ambiante souhaïée.
-
OK pour confirmer. La températe ambiente actuelle s'affiche à l'écran (valeur effective de températe ambiente).
Réglage du programme de fonctionnement
Réglage usine :
" pour le chauffage et la production d'eau chaude sanitaire (régone d'hiver).
2.▶/« jusqu'à ce que le symbole pour le programme de fonctionnement souhaité clignote.
Programmes de fonctionnement :
Marche de veille avec mise hors gel
Production ECS uniquely (régium d'été)
Chauffage et production ECS
Appuyer sur les touches suivantes :
- / le symbole pour le programme de fonctionnement actuel cli-gnote.
Fonctions de comport et d'économie d'énergie
Selectionner la fonction de comport
Cette fonction vous permet de modifier la température ambiente pendant quelques heures, par exemple si des invitations restent plus longtemps un soir. Avec cette fonction, l'eau chaudié est rechaufée à la température de consigne régée sur la régulation Vitotronic.
- Si vous souhaitez-obtenir une autre température ambiente pendant le régime réceptions: réglez la consigne de température ambiente souhaitée (voir chapitre "Régler la température ambiente").
Remarque
Cette valeur est conservée même une fois le régime réceptions terminé.
- Appuyer sur la touche Y.
Terminer la fonction de comport
Appuyer sur la touche Y ou
Fin automatique au bout de 8 heures ou
Fin automatique lors du passage au mode de chauffage normal, selon la programmation hora reglee sur la regulation Vitotronic.
Sélectionner la fonction économique d'énergie "régime économique"
Pour economiser l'énergie, vous pouvez abaisser la température ambiente pendant le mode de chauffage normal (doit être visible à l'écran), par exemple lorsque vous quittez l'apportement pendant quelques heures.
Fonctions de comport et d'économie d'énergie
Fonctions de comport et d'économie d'énergie (suite)
Appuyer sur la touche
Terminer le régime économique
Appuyer sur la touche ou
Fin automatique lors du passage au mode de chauffage réduit, selon la programmation horsaire réglée sur la régulation Vitotronic.
les pieces sont trop froides
| Cause | Elimination |
| La commande à distance est mal réglée. | Contrôlez et rectifiez si nécessaire les réglages :
■ ____________ doit être sélectionné (voir page 10)
■ Consigne de température ambiente (voir page 10). |
| Manque de combustible. | Avec du fioul ou du propane :
contrôlez la réserve de combustible et passez commande si nécessaire.
Avec du gaz naturel :
ouvre la vanne d'alimentation gaz. Ren-seignez-vous auprès de votre fournisseur de gaz. |
| "△" clignote à l'écran. | Interrogez le type de défaut sur la régulation Vitotronic et acquitte-le. Si nécessaire, informez le chauffagiste.
Notice d'utilisation de la régulation |
les pieces sont trop chaudes
| Cause | Elimination |
| La commande à distance est mal sélec-tionné. | Contrôlez et rectifiez si nécessaire la con-signe de température ambiente (voir page 10). |
| "△" clignote à l'écran. | Interrogez le type de défaut sur la régulation Vitotronic et acquitte-le. Si nécess-saire, informez le chauffagiste. |
| Notice d'utilisation de la régula-tion |
il n'y a pas d'eau chaude
| Cause | Elimination |
| La commande à distance est mal réglée. | Vérifiez que la production ECS est actu-vee.
→ ou → doit être sélectionné (voir page 10). |
| Manque de combustible. | Avec du fioul ou du propane :
contrôlez la réserve de combustible et passez commande si nécessaire.
Avec du gaz naturel :
ouvre la vanne d'alimentation gaz. Ren-seignez-vous auprès de votre fournisseur de gaz. |
| "△" clignote à l'écran. | Interrogez le type de début sur la régulation Vitotronic et acquitte-le. Si nécessaire, informez le chauffagiste.
Notice d'utilisation de la régula-tion |
"△" clignote à l'écran
| Cause | Elimination |
| Défaut de l'installation de chauffage. | Vous pouvez interroger le type de défaut sur la régulation Vitotronic. |
| Notice d'utilisation de la régulation Vitotronic |
Définitions
Mode d'abaisissement (mode de chaufage réduit)
Voir "Mode chauffage réduit".
Programme de fonctionnement
Le programme de fonctionnement vous permet deCHOISIR de chauffer les pièces et de produit de l'eau chaude sanitaire ou de produit uniquement de l'eau chaude sanitaire. Il permet également d'arrêteur toutechauffage en mode hors gel.
Vous avez le choix entre les programmes de fonctionnement suivants :
Les pièces sont chauffées, de l'eau chaude sanitaire est produit (régime d'hiver).
De l'eau chaude sanitaire est produit, les pieces ne sont pas chauffées (régium d'été).
La protection contre le gel est activée, les pièces ne sont pas chauffées, aucune eau chaude sanitaire n'est produit.
Etat de fonctionnement
Dans le programme de fonctionnement, l'etat de fonctionnement "Mode chauffage normal" passes sur l'etat "Mode chauffage réduit", et inversement. Les heures d'inversion de l'etat de fonctionnement sont définies lors du réglage de la programmation horsaire sur la régulation Vitotronic.
Circuit de chauffage
Un circuit de chauffage est un circuit fermé reliant la chaudière et les radiateurs. L'eau de chauffage y circule. Une installation peut composer plusieurs circuits de chauffage, par exemple un circuit de chauffage pour les pieces que vous habitez et un circuit de chauffage pour les pieces d'un appartement sous-loué.
Pompe du circuit de chauffage
Pompe assurant la circulation de l'eau de chauffage dans le circuit de chauffage.
Température effective
Température actuelle lors de l'interrogation, par exemple température ambiente effective.
Vanne melangeuse
Une vanne mélangeuse mélange l'eau chauffée dans la chaudière et l'eau refroidie qui revient du circuit de chaufage. L'eau ainsi tempérée en fonction du besoin alimenté le circuit de chaufage par l'intermédiaire de la pompe de circuit de chauffage. Au travers de la vanne mélangeuse, la régulation Vitotronic adapte la température de départ du circuit de chauffage aux différentes conditions, par exemple en cas de changement de la température extérieure.
Abaissement nocturne
Voir "Mode chauffage réduit".
Définitions (suite)
Mode chauffage normal
Pendant les périodes au cours desquelles vous etes a la maison la journee, chauffez les pieces dans le mode normal. Definissez les plages de fonctionnement sur la regulation Vitotronic a I'aide de la programmation hora pour le chauffage des pieces. Au cours de ces plages de fonctionnement, les pieces sont chauffees a la temperture ambiente normale.
Température ambiente normale
Pour les périodes aux cours desquelles vous étes à la maison la journée, réglez la température ambiente normale (voir page 10).
Mode chauffage réduit
Durant les périodes d'absence ou la nuit, chauffez les pièces en mode chauffage réduit (mode d'abaissement). Définissez les plages de fonctionnement sur la régulation Vitotronic à l'aide de la programmation horsaire pour le chauffage des pièces. Au cours de ces périodes, les pièces sont chauffées à la température ambiente réduite.
Température ambiente réduite
Pour les périodes d'absence ou la nuit, réglez la température ambiente réduite sur la régulation Vitotronic. Voir égalément "Mode chauffage réduit".
Pompe du circuit solaire
En association avec une installation solaire.
La pompe du circuit solaire fait circuler le fluide caloporteur refroidi de l'échangeur de chaleur du gallon d'eau chaude dans les capteurs.
Consigne de température
Température prescrite qui doit être atteinte, par exemple consigne de température ambiente (voir page 10).
Régime d'été
Programme de fonctionnement "Eau chaude seulement".
Pendant la saisson chaude, au cours de laquelle le chauffage des pieces est inutile, vous pouvez arreter le chauffage. La chaudière reste en service pour la production d'eau chaude sanitaire.
Pompe de charge ECS
Pompe de charge pour le chauffage de l'eau sanitaire dans le gallon d'eau chaude.
Index
A
Abaissement nocturne. 15
Arrête
fonction de comport. 11
■ régime économique. 12
C
Chauffage des pieces. 9
Chauffage et eau chaude. 6
Circuit de chauffage 15
Consigne de températe. 16
Consignes d'utilisation. 8
Coupure de courant 6
D
Définitions. 15
E
Eau trop froide. 14
Economiser I'energie
■ conseils. 7
■ régime économique. 11
Enclenchement
chauffage des pièces. 10
Enclencher
fonction de comport. 11
■ fonction Economie d'énergie. 11
Etat de fonctionnement. 15
F
Fonction de comport, régime réceptions. 11
Fonction economie d'énergie, régime économique 11
G
Glossaire. 6, 15
M
Marchednuit. 15
Message de défaut. 9
Mode chauffage
normal. 16
réduit. 16
Mode chauffage normal. 16
Mode chauffage réduit. 16
Mode d'abaissement. 15, 16
Mode hors gel. 9
Mode veille. 15
Module de commande. 8
0
Organes d'affichage. 9
Organes de commande. 8
P
Pièces trop chaudes. 13
Pièces trop froides. 13
Pompe
de charge ECS. 16
du circuit de chauffage. 15
du circuit solaire. 16
Pompe de charge ECS. 16
Pompe du circuit de chauffage. 15
Pompe du circuit solaire. 16
PréRéglage usine 6
Programme de fonctionnement. 15
R
Régime d'été. 10, 15, 16
Régime d'hiver. 10, 15
Régime de jour. 16
Régime économique
activer. 11
terminer. 12
Régime réceptions
■ selectionner. 11
■ terminer. 11
Réglage du programme de fonctionnement. 10
Réglages pour le chauffage des
pièces. 10
Réglage usine. 6
Régler la température ambiente......10
Index
Index (suite)
s
Symboles affichés à l'écran. 9
T
Température
consigne de températe. 16
température effective. 15
Température ambiente
normale. 16
réduite. 16
Température ambiente réduite. 16
Température effective. 15
Termes techniques. 6
U
Utilisation. 8
V
Vanne mélangeuse. 15
Remarque concernant la validité

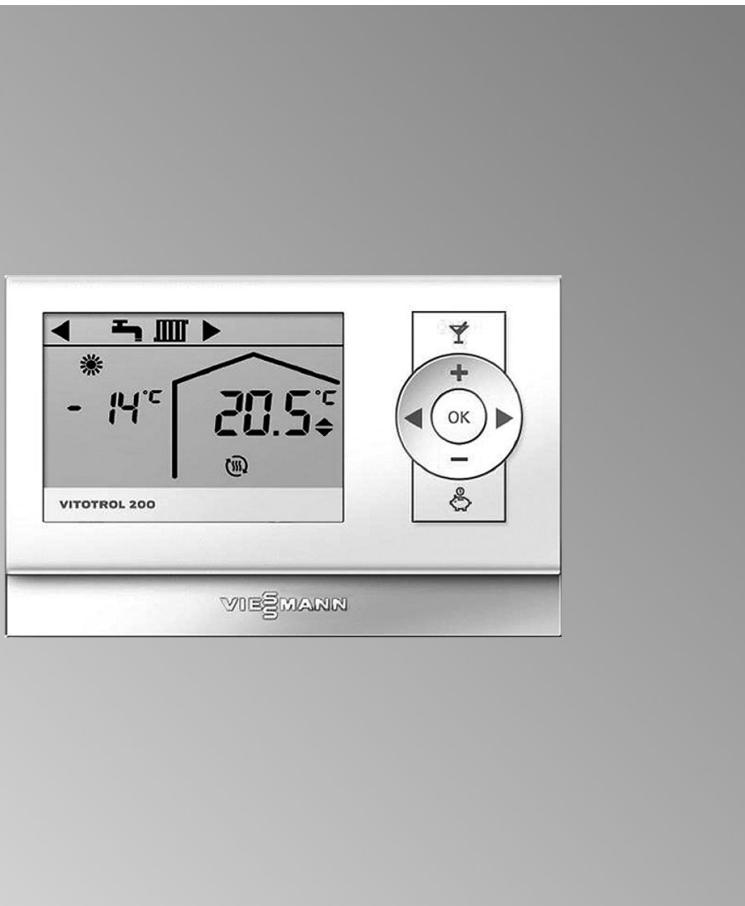

Valable pour le Vitotrol 200A, reference 7438 363.
Votre interlocuteur
Veuillez vous adresser à votre installerateur pour tout ce qui concerne les travaux d'entretien et de réparation de votre installation. Pour toute information : site Internet www.viessmann.fr.
Notice Facile
