MODE D'EMPLOI 9147 VAILLANT

Thermostat d'ambiance Mode d'emploi page 40 - 50 Instructions de montage page 51 - 57

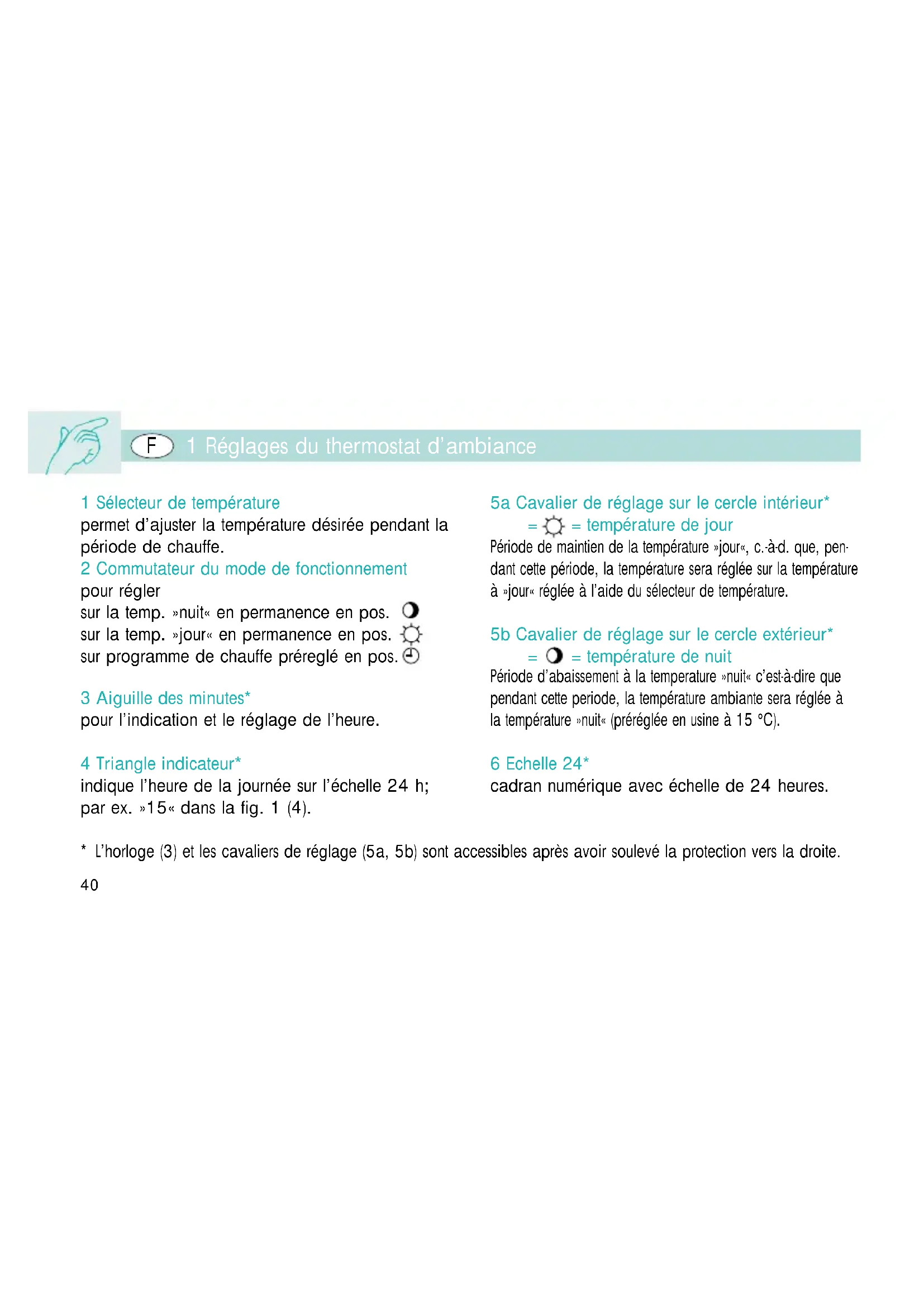

1 Reglages du thermostat d'ambiance

1 Séléuteur de température

permét d'ajuster la température désirée pendant la période de chauffe.

2 Commutateur du mode de fonctionnement pour régler

sur la temp. >nuit en permanence en pos. sur la temp. >jour en permanence en pos. sur programme de chauffe preregle en pos.

3 Aiguille des minutes*

pour l'indication et le réglage de l'heure.

4 Triangle indicateur*

indique l'heure de la journee sur I'echelle 24 h; par ex. 15 dans la fig. 1 (4).

5a Cavalier de réglage sur le cercle interieur*

= ℃ = température de jour

Période de maintainen de la tempéature «jour», c.-à-d. que, pendant cette période, la tempéature sera réglée sur la tempéuration à «jour» réglée à l'aide du sélecteur de tempéuration.

5b Cavalier de réglage sur le cercle extérieur*

= O = température de nuit

Période d'abaisement à la temperature «nuit » c'est-à-dire que pendant cette période, la temperature ambiente sera régée à la températe «nuit » (préregée en usine à 15 °C).

6 Echelle 24*

cadran numérique avec échelle de 24 heures.

• L'horloge (3) et les cavaliers de réglage (5a, 5b) sont accessibles après avoir soulevé la protection vers la droite. 40

Table des matieres

F

1 Reglages du thermostat d'ambiance 40
2 Possibilities d'economie d'energie 42
3 Reglages du thermostat d'ambiance 43
4 Reglage de l'horloge 44
5 Regler les températures d'ambiance 45
6Programmer les périodes de chauffe 46
7 Fonctions speciales 48
8 Température de départ, conseils de prudence 49
9 Domaine d'utilisation 50
10 Montage du thermostat d'ambiance 51
11 Raccordement du thermostat d'ambiance 52
12 Mise en service 53
13 Données techniques 57

F

2 Possibilities d'economie d'energie

TIP

Limiter la températe ambiente

Réglez la température ambiente à un niveau juste suffisant pour votre sensation de bien-être. Tout degré supplémentaire signifie une consommation d'énergie superflue d'environ 6%.

TIP

Abaisser la température ambiente

Diminuer la température ambiente la nuit et pendant votre absence.

TIP

Allongez les périodes d'abaisissement de la température

Allongez autant que possible les périodes d'abaissement de la températe. L'inertie thermique de votre bathtub fait que la températe ne diminue que progressivement.

TIP

Aérer brievement, mais énergiquement

Une ventilation brève et complete est plus efficace et coute moins d'énergie que des fenêtres entre ouvertes pendant une période prolongée.

Pendant laération,mettre le sélecteur du mode de fonctionnement (2) sur la position

TIP

Ouvrir au maximum les robinets des radiateurs

Dans la piece équipée de votre thermostat d'ambiance, les robinets des radiateurs devront toujours être ouverts au maximum.

3 Reglages du thermostat d'ambiance

F

3.1 Choix du mode de fonctionnement

Le commutateur du mode de fonctionnement (2, fig. 1) vous permet de régler le fonctionnement de votre système de chauffage selon vos souhaits.

La température ambiente désirée est atteinte après une période de temps déterminée par l'inertie thermique du batiment et par la température extérieure.

En position la températe ambiante est réglée en permanence - sans tener compte de l'horloge - sur la valeur可以选择 au sélecteur de températe.

En position Da températe ambiante est réglée en permanence - sans tener compte de l'horloge - sur la tempéature »nuit« (réglée en usine à 15^ ).

En position la température ambiente est automatiquement régée conformément au programme de chauffe sélectionné au chap. 5.

F 4 Réglage de l'horloge

4.1 Réglage de l'horloge

Le thermostat d'ambiance VRT-QZA possède un programme de jour avec une horloge de commande dont l'échelle 24 heures (6) fait un tour par jour.

Le aiguilles de l'horloge indiquent l'heure du jour comme toute horloge. Le triangle indicateur (4) indique l'heure du jour, p. ex. 15 heures. Veuillez tener compte de ce que l'horloge de commande possede un cadran avec une echelle de 24 heures (6): I'ares-midi a 15 heures, le triangle indicateur doit se couver sur 15 , pas sur 3

4.2 Régler l'heure

Rabattez la protection transparente de l'horloge vers la droite après avoir déverrouillé le cliquet de gauche. Tournez l'aiguille des minutes (3) dans le sens des aiguilles d'une montre jusqu'à ce que le triangle indicateur (4) indique l'heure correcte, p. ex. sur «15«.

Exemple: vous reglez l'après-midi l'horloge sur 15.00 heures. Tournez l'aiguille des minutes dans le sens des aiguilles d'une montre jusqu'à ce que le triangle indicateur (4) se trouve au-dessus de «15».

Si se triangle indicateur se trouve sur «3», vous tournez l'horloge de 12 heures supplémentaires. Vous reglez l'heure exacte à l'aide de l'aiguille des minutes comme d'habitude.

5 Régler les températures d'ambiance

5.1 Choix de la température «jour«

Le sélecteur de température diurne (1, fig. 1) vous permé met de régler la température ambiente sur une valeur suffisante pour vous donner une sensation de comport. Chaque degré en plus se traduit par une consommation supplémentaire et inutilde de 6% .

C'est cette température « jour« que le thermostat d'ambiance va maintainir pendant les heures de chauffe déterminées par les cavaliers (5a) enforcés dans le cercle interieur.

Recommmandation: Placer le selector de tempereure "jour d'abord entre 18 ... 20 °C. Le selector de temporature "jour" peut etre regle par suaive instalateur pour que son indication corresponde a cette de suaive thermometre.

5.2 Température »nuit «

Entre les périodes de chauffe, votre thermostat d'ambiance VRT-QZA réduit automatiquement la température ambiente en économisant ainsi de l'énergie. Cette «température nuit » est prégrée en usine à 15 °C.

Votre installateur peut régler cette température nuit à une autre valeur de consigne désisie par vous.

6Programmer les périodes de chauffe

6.1 Indication des périodes de chauffe

Les périodes de chauffe à la température « jour« réglée ou sélecteur de température (1) sont représentées par les cavaliers enforcés dans le cercle interieur (5a).

Les périodes d'abaisissement à la température «nuit« – réglée à 15 °C en usine – sont représentées par les cavaliers enforcés dans le cercle extérieur (5b).

6.2 Programme de base régèle en usine

Après le réglage de l'heure et de la température «jour« votre thermostat d'ambiance executée déjà un programme de chauffe logique:

Période de chauffe.

avec temp. ^ 青 jour6:00...22:00

Température «nuit« avec 15 °C 22:00... 6:00

6.3 Introduction des périodes de chauffe

Déterminer le rythme de chauffage optimal selon vos habitudes. La température sera modifiée aux points de commutation choisis par vous.

6Programmer les périodes de chauffe

F

En fonction de votreBATIMENT,de votere système dechauffage et destempératuresextérieures changeantesil sécoule un certain temps jusqu'à ce que la température réglée soit atteinte. Essayez alors de déterminer l'avance nécessaire des points de commutation.

Recommendation: enclenchement: avancer 1 heures déclenchement: avancer 1 heures

6.4 Execution du réglage

Soulever la protection vers la droite.
Pousser les cavaliers (5a) et (5b) comme suit:

pour les périodes de chauffe avec temperature 'jour', pousser les cavaliers (5a) du cercle vers l'intérieur.

pour les périodes de chauffe avec temperature nuit, pousser les cavaliers (5b) du cercle vers l'extérieur.

F 7 Fonctions spéciales

7.1 Fonctionnement week-end ou »party«

Lorsque, par exemple, durant le week-end ou pendant une «party», la période de température réduite doit être supprimée provisoirement, il suffit de placer le commutateur du mode de fonctionnement (2) sur la position 心 . Lorsque après, le programme introduit doit reprendre normalement, on remet le commutateur de régime (2) sur la position 心 .

7.2 Fonctionnement d'été

Placez le commutateur de mode de fonctionnement (2) en position . De lacke, l'installation de chauffagem est reglee en permanence sur la temperature de nuit.

Si vous poulez seulement protégger les locaux nonhabités contre le gel, il suffit de placer le commutateur du mode de fonctionnement (2) sur et le sélecteur de température (1) sur 5^ .

7.4 Fonctionnement et panne de courant

Pour raisons de protection de l'environnement, ce thermostat d'ambiance ne contient pas d'accus. L'horloge de commande de votre thermostat d'ambiance s'arrête en cas de panne de courant. Le programme introduit reste cependant conservé. Àpres retard du courant, le programme de chauffe reprend automatiquement. L'heure doit être corrigeée en conséquence. Avec l'aiguille des minutes (3), régler l'heure du jour, comme décrit au chap. 4.

8 Température de départ, conseils de prudence

F

Réglage sur les chaudières Vaillant Thermocompact/ Thermotop VC ou VCW

Régler l'aquastat de votre chaudière comme suit:

Pour des systèmes de chauffage à basse température avec des températures de départ jusqu'à 75^ max: position 7.

Pour des systèmes de chauffage avec des températures de départ jusqu'à 90 °C max: position 9.

F 9 Domaine d'utilisation

Le thermostat d'ambiance VRT-QZA peut être raccordé de façon simple à toutes les chaudières THERMOcompact VC...VCW...equipees d'une entree 24 V - bornes 7,8,9). Pour de plus amples informations, consulter la notice d'installation de la chaudiere Vaillant. Le socle de fixation peut etre raccordé aux cables existants d'un thermostat d'ambiance Vaillant precedent, mais aussi replacer un thermostat d'ambiance d'un autre fabricant avec un espace de fixation de 48...60 x 60...65 mm. Le thermostat d'ambiance VRT-QZA est regle en usine sur service tout ou rien (deux points).

9.2 Mode de fonctionnement de la pompe

Lorsque le sélecteur de pompe est sur la position I, le VRT-QZA ne commande plus la pompe, celle ci tourne en permanence. Nous recommendons de placer le sélecteur de pompe sur la position «S« ou «I«.

10 Montage du thermostat d'ambiance

F

10.1 Emplacement

Le thermostat d'ambiance doit être place à un endroit approprié pour son fonctionnement. L'endroit le plus favorable est en général une paroi interieure de la salle de sejour, à 1,5 m du sol. Dans cet endroit, le thermostat doit mesurer l'air qui circule dans la piece sans être géné par des meubles, des rideaux ou d'autres objets.

L'emplacement sera choisi de façon à ce que le thermostat ne soit pas influencé par les courants d'air provenant des portes et des fenêtres, ni par une source de chaleur, telle que radiateurs, mur de cheminée, téléviseur ou rayons de soleil.

Dans la piece où se trouve le thermostat d'ambiance, il ne faut pas équi-per les radiateurs de vannes thermostatiques, ceci afin d'éviter les perturbations entre les deux systèmes de régulation. Toutefois, dans le cas où les radiateurs sont équipés de robinets thermostatiques, ceux doivent être ouverts au maximum.

10.2 Suite des opérations d'installation

Nous recommendons de poser les cables electriques avant d'installer le boîtier du thermostat d'ambiance. Pour la fixation, procédér comme suit:

a l'aide d'un tournevis, enlever le boitier du thermostat d'ambiance (7) du socle de fixation (9), dans lequel il est fixe par des ergots (8).
percer deux trous de 6 mm comme indiqué à la fig. 2 et y placer les cheviles.
fixer le socle de fixation au mur à l'aide des deux vis.

10.3 Prescriptions

Le montage et le raccordement électricque peuvent uniquement être effectés par un installateur/agréé.
Les prescriptions VDE ainsi que celles du fournisseur local d'électricité doivent être respectées.
Veillez à ce que l'appareil de chauffage soit hors service.

11 Raccordement du thermostat d'ambiance

11.1 Raccordements possibles

Le thermostat d'ambiance VRT-QZA est raccordé aux bornesasse tension7,8,9de la chaudiere Thermotop/Thermocompact.

Le raccordement électrique doit être effectué par un installateur qualifié. Avant de procéder au raccordement électrique placer l'interrupteur principal de la chaudière sur la position «0«.

11.2 Câblage

Introduire le cable de raccordement dans le passecable (11, fig. 3). Raccorder l'appareil

aux bornes 7, 8, 9 de la chaudière Thermotop/ Thermocompact VC et VCW selon fig. 4.

11.3 Préparation pour la mise en service

Lorsque le raccordement du bornier (12) est effectue, placer le thermostat d'ambiance sur le socle de fixation de façon que les languettes soient engagées dans le contacts.

Mettre l'interrupteur principal de la chaudière sur la position «I«.

12 Mise en service

F

12.1 Première mise en service

La première mise en service du thermostat d'ambiance avec le système de chauffage, conformément aux désirs du client, doit être effectuee par un installer quelifie qui assume la responsabilité de l'installation.

Mesures à prendre: Informations

détaillées:

Possibilities d'économie d'énergie chap. 2
Déterminer le mode de fonctionnement chap. 3
Régler l'horloge chap. 4
Adjuster les périodes de chauffe chap. 6
Vérifier le fonctionnement chap. 7
Régler la température de départ chap. 8

12.2 Réglage d'options

Pour tous les réglages d'option, observer ce qui suit:

Mettre l'interrupteur principal de la Thermocompact sur la position «0«. ÀpRES le démontage du socle de fixation, l'installateur peut effectuer les modifications à l'arrière du thermostat d'ambiance comme déscrit dans la fig. 2, chap. 9.

12.2.1 Régulation à action constante/ >tout ou rien « (deux points)

Le VRT-QZA est reglé d'usine en mode «tout ou rien«. D'origine le thermostat est livré sur fonctionnement TOUT-RIEN (position «Z« du commutateur (14, fig. 5).

12 Mise en service

Ce mode de fonctionnement est recommendé si la puissance de la chaudière est nettement supérieure à la puissance installée.

Dans le cas où la puissance installée correspond approximativement à la puissance de la chaudière Thermotop/ Thermocompact, placer le commutateur (14) sur position «A«. Dans ce cas le thermostat agit directement sur la régulation de la chaudière en donnant une température de départ proportionnelle à la demande de la température ambiente.

Thermostat a action constante.

12.2.2 Modifier la température «nuit »

a température »nuit« est prééglée en usine à 15 °C. Il est possible de régler cette température au potentiamètre (15, fig. 5) sur la valeur désirée par le client.

12.2.3 Adapter l'affichage de la température (fig. 6, page 119)

Le thermostat d'ambiance Vaillant est regle en usine. Si le thermostat d'ambiance n'a pas ete monte a I'endroit optimum, il se peut que la temperature ambiente (indication du thermometre) soit superieure a la valeur reglee.

Exemple: vous avez regle la temperature de 20^ sur l'appareil. Voitre thermometre indique après un certain temps 22^ - la temperature ambiente est stable.

Conseil! veiller à ce que le thermostat d'ambiance ne soit pas influencé par des portes our fenêtes ouvertes ni par l'action directe du soleil.

Le selecteur de température (1) peut être adapté à la température ambiente réelle.

Pour l'adaptation

Ouvrir l'appareil, voir chapitre 10.2 (Fig. 2)
- Maintainir le selecteur de température régle sur p. ex. 20^ .

Enlever le disque de selection de température (17) et modifier sa position de 2^ (sur 18^ ).

Remetre en place le disque de selection de température, voir échelle de température (21).

Le thermostat est maintainant adaptable individuellement à la situation dans notre local.

12.2.4 Limiter la plage de réglage

La figure 7 montre une plage de réglage entre 15^ et 20^ . Tourner le sélecteur de température (1) sur la valeur supérieure de la plage désirée (sur 20^ dans fig. 7). Soulever le cavalier limiteur (29) et l'engager devant la butée de limitation (18). Mettre le sélecteur de température sur la valeur inférieure (sur 15^ dans fig. 7). Soulever le cavalier limiteur et l'engager devant la butée de limitation (18).

Alors, la plage de réglage est limitée vers le haut et le bas (à 15 °C....20 °C dans fig. 7).

Important:

ne pas chercher à modifier la position du cavalier rouge.

F 12 Mise en service

12.2.5 Fixer la température régée

La température régée doit être bloquée à 20^ (voir fig. 8), par exemple. A cette fin, placer le bouton du sélecteur de température (1, fig. 1) sur la valeur de la température ambiente désirée (sur 20^ dans fig. 8). Soulever les cavaliers limiteurs (19, 20) et engager les cavaliers auprès de la butée de limitation (18) dans le cadran du sélecteur de température « jour» (17); le sélecteur est alors bloqué à la valeur régée (à 20^ dans fig. 8).

Après chaque réglage positionner

le thermostat d'ambiance sur le socle de fixation comme décrit dans chap. 11.3 etMETRE l'interrupteur principal de la Thermotop/ Thermocompact VC...VCW sur la position «I«.

CE

Le sigle CE indique que, en combinaison avec des apparciels de chauffage Vaillant, le thermostat VRC repOND aux exigences fondamentales de la directive Basse tension (Directive 72/23/CEE du Conseil) et est conforme au modele de type contrôle. Il est de meme conforme aux prescriptions de I'ordonnance autrichienne de sécurité.

Nous déclinons toute responsabilité pour les dégats intervenant du fait du non-respect de ce manuel, en particulier en cas de mauvais câblage ou de dommages mécaniques.

13 Données techniques

F

Type d'appareil

Référence

Tension d'alimentation de VC ou VCW

Consummation

Plage de réglage de la température temp. «jour»

temp. >nuit

Périodes de chauffe possible

Plage proportionnelle

Ecart entre enclementchement et déclenchement

Dimensions: Largeur/ Hauteur/ Profondeur

Poids

Cables de raccordement

Classe de protection

Mode de protection

Température de service

Température de stockage max. admissible

VRT-QZA

9147

15...24 V

10 mA

5...30°C

5...20°C

4 par heures

2K

1K

148 mm/ 85 mm/ 29 mm

env. 200 g

3 × 1,5 ~mm^2

IP 30

III

+5...+40℃

-20...+50°C

NL
