MODE D'EMPLOI DTFT 371 DUAL

• L H ABMESSUNGEN (mm) 01-ALM-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)(DUAL)-50092653.p65 29.08.2006, 11:3529- 83 - Table des matières Boutons de la télécommande p. 84

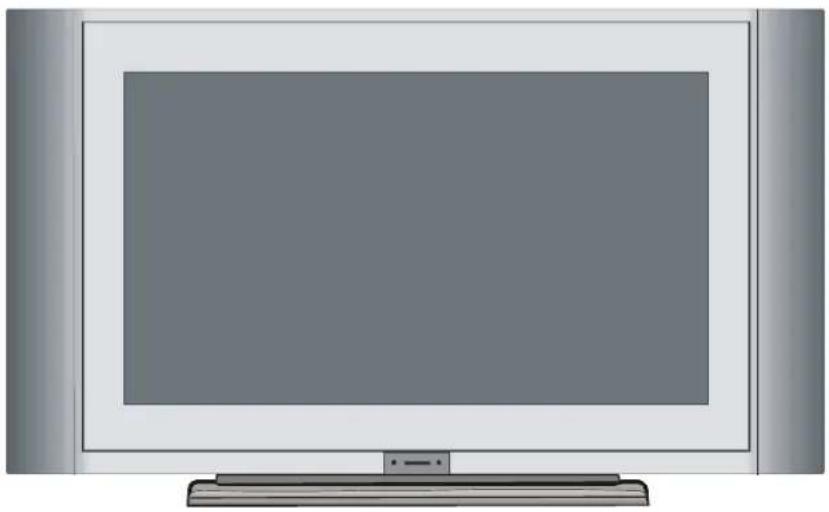

• Téléviseur LCD p. 85
• Préparation p. 87
• Caractéristiques p. 87
• Précautions de sécurité p. 87
• Avant de mettre en marche votre téléviseur: p. 90
• Alimentation électrique p. 90
• Branchements à la prise d’entrée de l’antenne p. 90

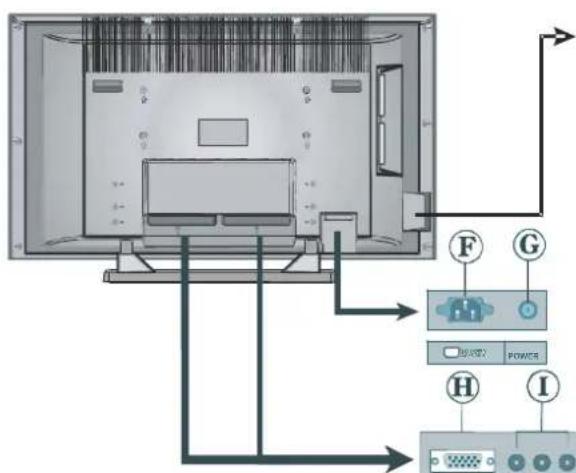

• Comment brancher d’autres appareils p. 90
• Insérer les piles dans la télécommande 90 MARCHE/ARRÊT dutéléviseur p. 90
• Pour mettre en marche le téléviseur : 90 Pour éteindre le téléviseur: p. 91
• Réglages initiaux p. 91
• APS initial (Système Automatique de Programmation) p. 91
• Fonctionnement du téléviseur p. 91

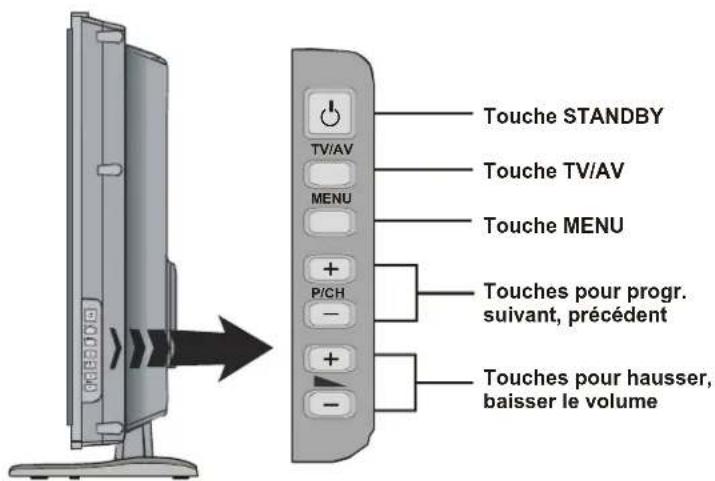

• Utiliser les boutons situés sur le téléviseur p. 91
• Utiliser la télécommande p. 92
• Système de menu p. 92
• Menu image p. 92
• Menu Son p. 93
• Menu Fonction p. 95

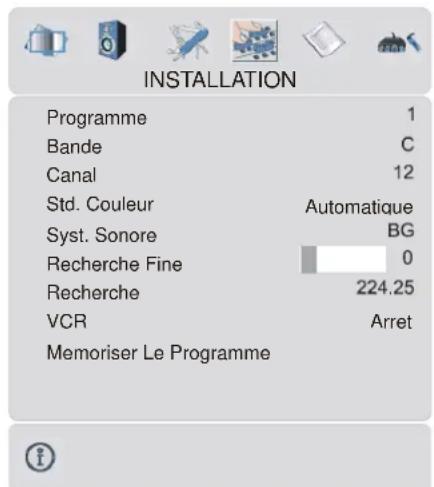

• Menu Installation p. 96
• Menu Programme p. 97

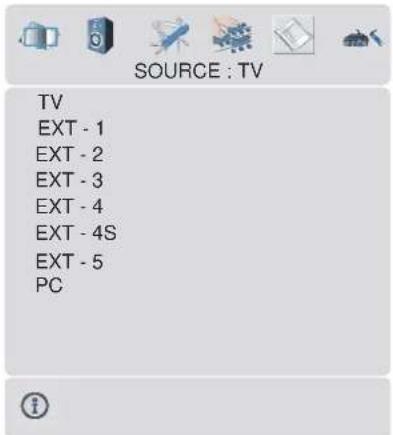

• Menu Source p. 98
• Mode PC p. 99
• Installation p. 99
• Système de menu en mode PC p. 99

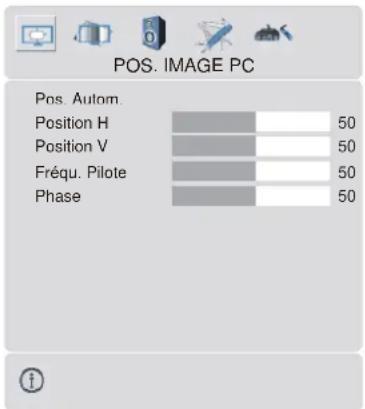

• Menu de Position de l’Image PC p. 99

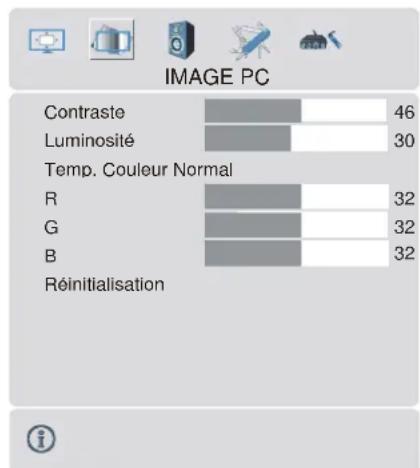

• Menu image PC p. 100
• Menu Son p. 100
• Menu fonction p. 100
• Menu Source p. 100
• Mode PC d’entrée de Son p. 100
• Autres caractéristiques p. 100
• StatutTV p. 100
• Indicateur de son coupé p. 100
• Modes PIP et PAP p. 100
• Figer une image p. 101
• Modes Zoom p. 101
• Télétexte p. 102

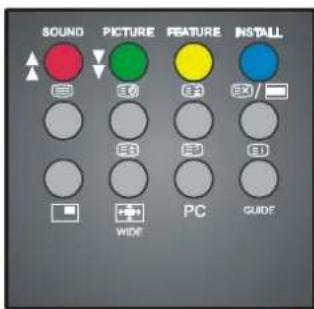

• Pour utiliser le télétexte p. 102
• Pour sélectionner une page du télétexte102 Pour sélectionner la page index p. 103
• Pour sélectionner le télétexte avec un programme TV p. 103
• Pour sélectionner un texte de double hauteur p. 103
• Pour voir l’information “Cachée p. 103
• Pour arrêter le changement de page automatique p. 103
• Pour sélectionner une sous-page p. 103
• Pour quitter le télétexte p. 103
• Pour afficher l’heure p. 103
• Fastext p. 104
• Brancherunéquipementpériphérique p. 104
• Haute Définition p. 104
• Par péritel p. 104
• Par l’entrée d’antenne p. 104
• Décodeur p. 105
• Téléviseur et magnétoscope p. 105
• Lecture NTSC p. 105
• Dispositif de copie p. 105
• Rechercher et garder en mémoire le signal test du magnétoscope p. 105
• Appareil photo et caméscope p. 105
• Pour brancher à une entrée S-VHS p. 105
• Brancher le décodeur au magnétoscope106 Brancher le casque p. 106
• Branchement d'équipement périphérique p. 106
• Informations p. 106
• Branchement de l’antenne p. 107

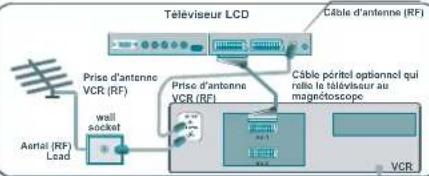

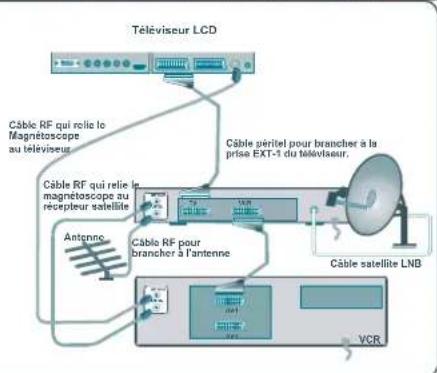

• Brancherunéquipementpériphérique p. 107
• Modes d’affichages typiques de l’entrée PC p. 108
• Détails techniques 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2983- 84 - Boutons delatélécommande = Veille = Touche directionnelle haut = Touche directionnelle droite OK / SELECT =Confirmer/Arrêt sur image INFO= Info p. 109

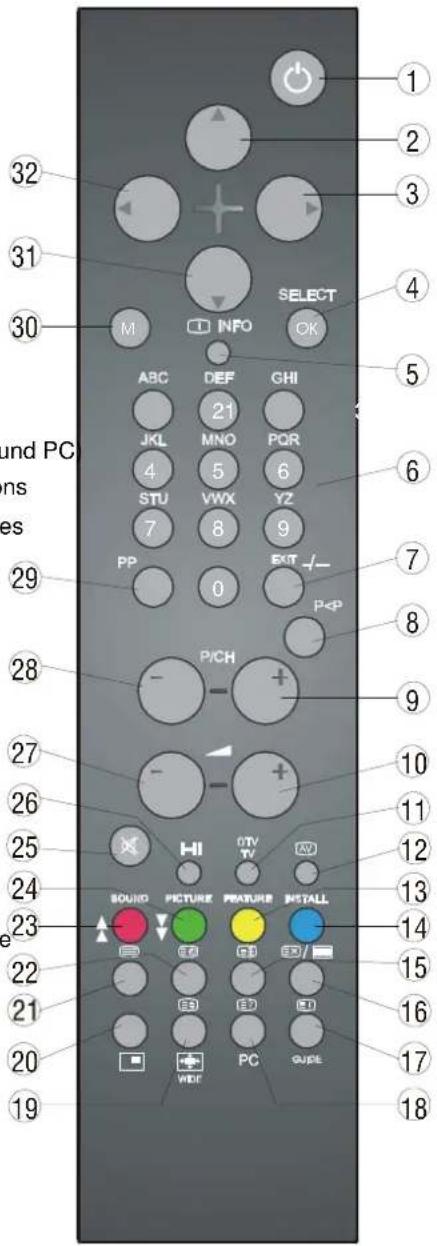

0 - 9 = Programme direct

-/-- / EXIT = Non utilisée P<P = Programme Précédent P/CH + = Programme suivant + = Augmentation du volume DTV / TV = TV / Quitter menu = Sélection de Source (EXT-1, EXT-2, EXT-3, EXT-4, EXT-4S, EXT-5 und PC) Jaune (FEATURE) = Pour ouvrir le menu Options Bleue (INSTALL)= Pour ouvrir le menu Réglages = Stop Videotexte = Mise à jour Videotexte, = Mode PAPAP / GUIDE = Page index Videotexte = Voir, PC = Pour ouvrir le mode PC = Agrandir videotexte, WIDE = Changement de format d’image = PIP Marche/Arrêt = Télétexte = Horloge Rouge (SOUND) / = Pour ouvrir le menu Son Verte (PICTURE) / =Pour ouvrir le menu Image = Arrêt son (extinction temporaire de son) I-II = Mono/Stereo - Dual A-B - = Baisser le volume - P/CH =Programme précédent PP = Sélection du mode d’image M = Menu principal

= Touche directionnelle gauche

04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2984- 85 - TéléviseurLCD VUE AVANT Touche STANDBY Touche TV/AV Touche MENU Touches pour progr. suivant, précédent Touches pour hausser, baisser le volume TV/AV MENU P/CH

TV /A VM EN UP /C H 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2985- 86 - Entrée S-VHS EXT-4S Entrée vidéo Entrées Audio Sortie audio Casque Entrée du cordon d’alimentation Bouton Marche/Arrêt Entrée VGA Entrées composantes image (YPbPr) Entrées composantes audio HDMI Input (EXT-5) Scart 2 (EXT-2) Scart 1 (EXT-1) Antenne Entrée audio PC EXT-3 EXT-4 220V-240 V AC~5 0H z POWER 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2986- 87 - Préparation Pour la ventilation, laissez un espace libre d’au moins 10 cm autour de l’appareil. Pour éviter des situations dangereuses et peu sûres, ne placez aucun objet sur l’appareil. Utilisez cet appareil dans un climat tempéré. Caractéristiques

• Télévision couleur avec télécommande.

• 100 programmes peuvent être pré-réglés à partir des bandes VHF, UHF ou des canaux cablés.

• Vous pouvez régler les canaux cablés.

• Le contrôle du téléviseur est très facile grâce à son système de menu.

• Il possède 2 prises péritels pour des a p p a r e i l s p é r i p h é r i q u e s (e x. u n magnétoscope, console vidéo, chaîne au- dio, etc.)

• Système sonore stéréo (Allemand+Nicam)

• Fonction complète du télétexte. Fastext (1000 Pages), TOP text.

• Branchement de casque.

• Accès direct aux chaînes.

• A.P.S. (Système de programmation automatique)

• Tous les programmes peuvent avoir un nom.

• Réglage automatique vers l’avant ou vers l’arriere.

• Coupure du son automatique quand il n’y a aucune transmission.

• Entrée AV et entrée S-VHS disponibles.

• Il possède une prise VGA pour des appareils périphériques comme les ordinateurs.

• Il possède une prise HDMI pour l’image et le son muériques. Cette connexion a été conçue pour accepter des signaux de Haute Définition

• Il possède des fonctions PIP / PAP et PAT .

• AVL (Limite Automatique de Volume)

• Quand aucun signal valide n’est détecté, le téléviseur passe automatiquement en mode de veille après 5 minutes.

• PLL (Recherche de Fréquence)

• Entrée PC ( supporte jusqu’à 1366 x 768)

• Entrée audio PC stéréo

• Prêt à brancher pour Windows 9X, ME, 2000,

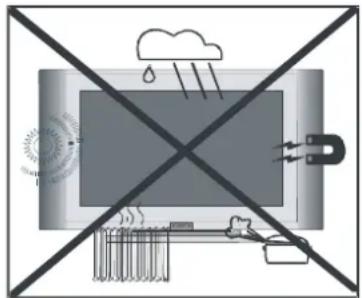

• Sortie audio Précautions de sécurité Lisez attentivement les recommandations de sécurité suivantes pour votre propre sécurité.

1. Source d’alimentation

Cet appareil fonctionne avec une prise 220- 240V CA, 50 Hz. Assurez-vous que vous avez sélectionné la tension correcte.

Ne placez aucun meuble, etc. sur le fil électrique (fil du secteur) et ne pliez pas le fil. Manipulez le fil à l’aide de la prise. Ne retirez pas de la prise en poussant sur le fil et ne touchez jamais le fil électrique avec les mains mouillées parce qu’un court-circuit ou un choc électrique peuvent se produire. Le fil électrique doit être placé de façon à ne pas être piétiné. Un fil électrique endommagé peut provoquer un incendie ou un choc électrique. Quand le fil électrique est endommagé et doit être remplacé, ceci doit être effectué par une personne qualifiée. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2987- 88 -

N’utilisez pas cet équipement dans un endroit humide et mouillé (évitez les salles de bains, un évier et la proximité d’une ma- chine à laver). N’exposez pas cet équipement à la pluie ou à l’eau, parce que ça peut être dangereux et ne placez aucun objet avec de l’eau, comme un vase, sur l’appareil. Gardez-le loin de l’eau qui coule ou qui éclabousse. Si un objet solide ou liquide tombe sur l’appareil, débranchez l’appareil et contactez une personne qualifiée pour vérifier l’appareil avant son branchement.

Avant de nettoyer, débranchez l’adaptateur et retirez la prise de courant. N’utilisez pas des liquides ou des aérosols de nettoyage. Utilisez un chiffon doux et sec.

Les fentes et les ouvertures de l’appareil servent pour la ventilation et assurent un fonctionnement sûr. Pour éviter une surchauffe, ces ouvertures ne doivent pas être bloquées ou couvertes. 6.Chauffage et flammes L’appareil ne doit pas être placé à côté des flammes nues ou des sources de chaleur, comme un radiateur. Vérifiez s’il n’y a pas de flammes nues, comme une bougie allumée, posée sur le dispositif.

En cas d’orage ou d’éclair ou si vous partez en vacances, débranchez le fil électrique de la prise de courant.

8. Pièces de rechange

Quand des pièces doivent être changées, assurez-vous que le technicien a utilisé les pièces de rechange spécifiées par le fabricant ou des pièces qui ont les mêmes spécifications que les pièces d’origine. Des changements non autorisés peuvent provoquer un incendie un choc électrique ou d’autres dommages.

Sollicitez l’assistance d’un technicien spécialisé pour tous les services. Ne retirez aucun couvercle parce ce que vous pouvez causer un choc électrique. ATTENTION: Si vous n’utilisez pas l’appareil pendant un certain temps, débranchez-le de la prise de courant. Instructions sur l’élimination :

• L’emballage et les éléments qui aident dans l’emballage sont recyclables et doivent être recyclés. Les matériaux de l’emballage, comme un sac en aluminium doivent être gardés loin des enfants.

• Les piles, même celles qui n’ont pas de metal lourd, ne peuvent pas être eliminées comme les ordures ménagères. Jetez les piles usées d’une façon écologique. Consultez les règlements légaux qui régularisent ce domaine.

• LA lampe fluorescente cathodique froide dans l’ÉCRAN LCD contient une petite quantité de mercure, Suivez les règlements locaux pour la mise au rebut.

• “ La prise du secteur d’alimentation est utilisée comme un dispositif de coupure c’est pourquoi elle doit être en bon état de marche. Attention: Afin d’éviter des dommages, cet appareil doit être correctement placé sur le sol/mur selon les instructions d’installation. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2988- 89 -

CONSEILS CONCERNANT LE RECYCLAGE

Les matériaux d'emballe de cet appareil sont recyclables et peuvent être réutilisés. Veuillez éliminer les différents matériaux conformément aux normes locales de protection contre l'environnement. Si vous désirez mettre l'appareil au rebut, il convient de vous conformer aux règles d'élimination applicables au niveau local. Les piles ne doivent en aucun cas être jetées ou brûlées, mais doivent toujours être éliminées conformément aux directives régionales relatives aux déchets chimiques. Vérifiez si le branchement terre est correct. Branchez le terminal terre à l’adaptateur CA avec le terminal terre fourni dans la prise électrique en utilisant le fil électrique fourni. Si la prise ne correspond pas à votre prise de courant, consultez un électricien pour changer la prise. Branchez correctement le fil terre. Instructions relatives au fonctionnelment de l’appareil

• Veuillez éviter d’afficher trop fréquemment la même image. Il est recommandé, après un affichage long d’un contenu statique, de re- garder une image animée sur une durée qui correspond au moins au double de la durée de l’affichage précédent.

• Veuillez éviter d’afficher trop fréquemment le format 4:3 sur votre écran. Il est recom- mandé, après un affichage long d’une image au format 4:3, de regarder un plein écran sur une durée qui correspond au moins au double de la durée de l’affichage précédent.

• Il est déconseillé d’afficher un contenu télé- texte ainsi que des enchaînements OSD sur une longue durée.

• Ne maintenez pas sans dicontinuer l’image sur la fonction image statique ou pause ( pour les lecteurs DVD, par exemple).

• L’affichage de bandes-annonces ne doit pas se faire sur de trop longues durées. «L'écran à cristaux liquides (LCD) est un produit de très haute technologie qui con- tient environ 1 million de petits transistors, pour vous apporter une image précise, des plus détaillées. Il peut arriver, occa- sionnellement, que quelques points fixes bleus, verts ou rouges (correspondant à des pixels non actives), apparaissent sur l'écran. Ceci n'affecte en rien les perfor- mances de votre produit.» "Ne laissez pas votre téléviseur en mode veille ou allumé en votre absence." 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2989- 90 - Avantde mettreen marche votre téléviseur: Alimentation électrique IMPORTANT :Le téléviseur a été conçu pour fonctionner sur 220-240V AC, 50 Hz.

• Après avoir retiré l’emballage, attendez un moment pour que le téléviseur atteigne la température ambiante avant de le brancher à la prise de courant. Branchements à la prise d’entrée de l’antenne VHF/UHF

• Branchez la prise d’antenne ou la prise du câble TV à l’entrée de l’antenne située au dos du téléviseur, et branchez aussi la prise du câble qui sort de la prise de sortie TV située sur les appareils (VCR, DVB-T etc) à cette prise. Comment brancher d’autres appareils IMPORTANT : Débranchez toujours le téléviseur avant de brancher un appareil externe. Les prises pour les branchements externes sont situées au dos du téléviseur. Pour brancher d’autres appareils par péritel, consultez le manuel de ces appareils. Insérer les piles dans la télécommande

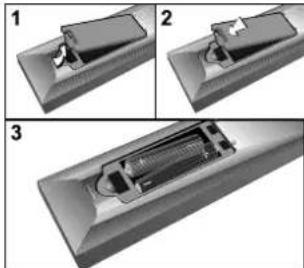

• Retirez le couvercle du compartiment des piles situé au dos de la télécommande en poussant doucement vers le bas à partir de la partie indiquée.

• Insérez deux piles AA/R6 ou des piles équivalentes. Placez les piles dans la posi- tion correcte.

• Remettez le couvercle du compartiment des piles en place. RE MAR QU E: Si vous n’u tilisez pas l’appareil pendant un certain temps, retirez les piles de la télécommande. Sinon une fuite des piles risque d’endommager la télécommande. MARCHE/ARRÊTdu téléviseur Pour mettre en marche le téléviseur : Deux étapes pour allumer votre téléviseur:

1- Branchez le cordon d’alimentation au

système. Appuyez sur l’interrupteur Power On/Off (marche/arrêt) “ ” situé près de la prise d’entrée du câble d’alimentation. Le téléviseur bascule lui-même en mode de veille, et le voyant situé à l’avant du téléviseur devient ROUGE.

2- Pour allumer le téléviseur à partir du mode

de veille : A p p u y e z s u r u n e t ou c h e de la télécommande, ainsi le numéro du programme est sélectionné. ou, Appuyez sur la touche “ ” “+P/CH” ou “P/CH- ” sur le dessus du téléviseur ou appuyez sur la touche “ ”, “ P -” ou “P+ ” de la télécommande, ainsi le dernier programme visualisé est sélectionné. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2990- 91 - En procédant ainsi le téléviseur s’allumera et le voyant deviendra Bleue . Pour éteindre le téléviseur:

• Appuyez sur la touche “ (veille)” de la télécommande, ainsi le téléviseur basculera en mode de veille, et le voyant lumineux deviendra ROUGE. Pour éteindre complètement le téléviseur, appuyez sur le bouton Marche/Arrêt “

ou, Débranchez le cordon d’alimentation de la prise de courant. Réglagesinitiaux APS initial (Système Automatique de Programmation) Le menu suivant est affiché à l’écran lorsque vous allumez le téléviseur pour la première fois. L’A.P.S effectue la recherche et le tri de tous les canaux et les mémorise automatiquement sur votre téléviseur, selon l a t rans m i s s i on d e s s y t è m es d e programmes de votre lieu de résidence. PROGRAMME AUTO VERIFIER ANTENNE PROGRAMMATION AUTOMATIQUE Langue Français Pays France

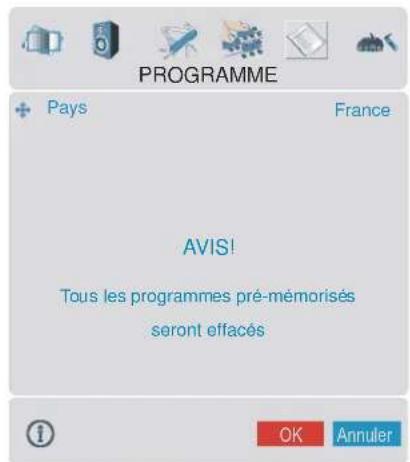

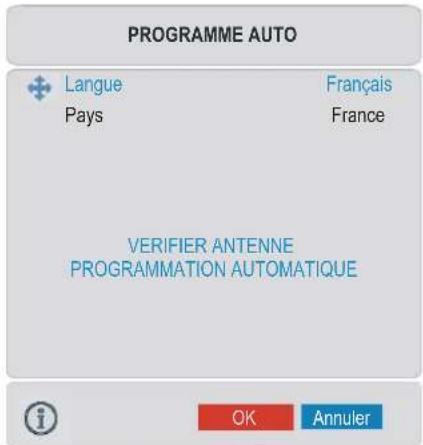

Annuler Commencez par choisir Langue et Pays à l’aide des touches

. Ceci affectera le tri de l’APS. Pour démarrer l’A.P.S., appuyez sur la touche ROUGE ou “OK”. France - L 155,25 Mhz

01 - C-01APS en marche...

Annuler Une fois l’APS terminé, la liste de programmes apparaît à l’écran. Dans la liste de programmes, vous pourrez voir les numéros des programmes et les noms attribués aux programmes. Si vous n’acceptez pas les placements et/ou les noms des programmes, vous pouvez les changer dans le menu Programme. (Voir page 97) Fonctionnementdutéléviseur Vous pouvez utiliser le téléviseur en utilisant la télécommande ou les boutons situés sur le téléviseur. Utiliser les boutons situés sur le téléviseur Le réglage du volume et la sélection des programmes peuvent être effectués en utilisant les boutons du panneau de contrôle sur le dessus du téléviseur. Réglage du Volume Appuyez sur la touche "VOLUME -" pour baisser le volume ou la touche "+VOLUME" pour augmenter le volume, et une échelle du niveau de volume (glissement) apparaîtra en bas de l’écran. Sélectionner un programme Appuyez sur la touche "+P/CH" pour sélectionner le programme suivant ou sur la touche "P/CH-" pour sélectionner le programme précédent. Entrer dans le menu Appuyez sur le bouton “MENU” sur le panneau de contrôle sur le dessus du téléviseur pour entrer dans le menu. Les touches “+P/CH / P/CH-” et “+VOLUME / VOLUME-” du téléviseur sont utilisées pour naviguer dans le menu. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2991- 92 - Mode AV Appuyez sur la touche “TV/AV” sur le panneau de contrôle sur le dessus du téléviseur pour que votre téléviseur bascule en modes EXT. Utiliser la télécommande La télécommande de votre téléviseur a été conçue pour contrôler toutes les fonctions de votre téléviseur. Les fonctions seront décrites selon le système de menu de votre téléviseur. Les fonctions du système de menu sont décrites dans la section Système de Menu. Réglage du Volume Appuyez sur la touche “V +” pour hausser le volume. Appuyez sur la touche “- V” pour baisser le volume. Une échelle de volume (glissement) apparaît en bas de l’écran. Sélectionner un programme (Programme précédent ou suivant)

• Appuyez sur la touche “ - P ” pour sélectionner le programme précédent.

• Appuyez sur la touche “P + ” pour sélectionner le programme suivant. Sélectionner un programme (accès direct) : Appuyez sur les touches numériques de la télécommande pour sélectionner des programmes entre 0 et 9. Le téléviseur passera au programme sélectionné après un court instant.

• Pour un programme avec deux chiffres, introduisez le deuxième chiffre dans un espace de 2 secondes après avoir tapez le premier chiffre. Systèmedemenu Votre téléviseur a été conçu avec un système de menu pour permettre une ma- nipulation facile du système multifonctions. Appuyez sur “M” pour accéder au menu. Appuyez sur la touche

pour sélectionner un titre de menu et sur la touche

pour sélectionner une rubrique du menu,

sur “OK” pour ouvrir la rubrique du menu. Vous pou vez accé de r aux me nu s directement à l’aide des touches de couleur de la télécommande: Touche rouge Menu Son Touche verte Menu image Touche Jaune Menu fonction Touche bleue Menu installation

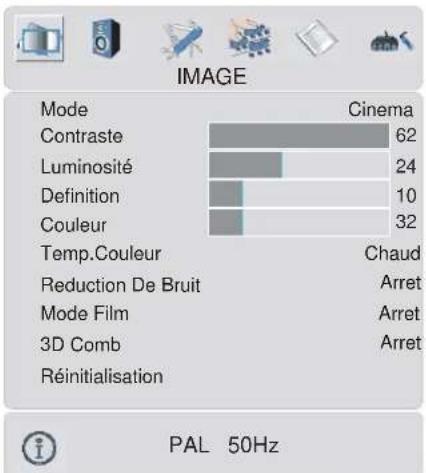

• Pressez la touche M ou “ ” pour revenir au menu précédent. Menu image Sélectionnez le premier icône en appuyant sur la touche

. Le menu image apparaît à l’écran.

Mode CinemaIMAGE Contraste LuminositéDefinition Couleur Temp.Couleur ChaudReduction De BruitRéinitialisationMode Film Arret 3D Comb ArretArret Mode Appuyez sur la touche

pour sélectionner Mode. Appuyez sur la touche

pour sélectionner une de ces options: Naturel, Cinema et Dynamic. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2992- 93 - Le mode image peut directement être changé en appuyant sur la touche PP de la télécommande. Contraste Appuyez sur la touch e

pour sélectionner Contraste. Appuyez sur la tou- che

pour augmenter le contraste. Appuyez sur la touche

pour diminuer le contraste. Le niveau de contraste peut être réglé entre 0 et 63. Luminosité Ap pu ye z s ur l a t ou ch e

p ou r sélectionner Luminosité. Appuyez sur la touche

pour augmenter la luminosité. Appuyez sur la touche

pour diminuer la luminosité. Le niveau de luminosité peut être réglé entre 0 et 63. Définition Ap pu ye z s ur l a t ou ch e

p ou r sélectionner Définition. Appuyez sur la tou- che

pour augmenter la définition. Appuyez sur la touche

pour diminuer la définition. Le niveau de définition peut être réglé entre 0 et 31. Couleur Appuyez sur la touch e

pour sélectionner Couleur. Appuyez sur la touche

pour augmenter la couleur. Appuyez sur la touche

pour diminuer la couleur. Le niveau de couleur peut être réglé entre 0 et

Teinte Cette rubrique apparaît dans le menu image lorsque le téléviseur reçoit un signal NTSC. A p p u y e z s u r l a t o u c h e

p o u r sélectionner Teinte. Appuyez sur la touche

pour augmenter le niveau de teinte. Appuyez sur la touche

pour diminuer le niveau de teinte. Le niveau teinte peut être réglé entre –31 et 31. Température de Couleur Appuyez sur la touch e

pour sélectionner Température de couleur. Appuyez sur la touche

pour sélectionner une de ces options: Froid, Normal et Chaud. Réduction de bruit Cette option est utilisée pour réduire le bruit de l’image et améliorer la qualité de l’image lors de faibles signaux. Ap pu ye z s u r l a to uc h e

p ou r sélectionner Réduction de bruit. Appuyez sur la touche

pour régler le niveau de Réduction de bruit sur Arrêt, Faible, Me- dium ou Haut. Mode film Les films sont enregistrés avec un nombre différent d’images par seconde pour les programmes TV normaux. Appuyez sur la touche

pour sélectionner Mode film. Appuyez sur la tou- che

pour activer ou désactiver cette fonction. Activez cette fonction lorsque vous regardez des scènes de films avec des mouvements rapides. 3D Comb Le filtre 3D Comb est utilisé pour améliorer les transitions de couleur et la qualité de couleur des images. A p p u y e z s u r l a t o u c h e

p o u r sélectionner 3D Comb. Appuyez sur la tou- che

pour activer ou désactiver cette fonction. Réinitialisation Appuyez sur la touch e

pour sélectionner Réinitialisation. Appuyez sur la touche

ou “OK” pour réinitialiser les paramètres initiaux des modes d’image. Menu Son Sélectionnez le deuxième icône en appuyant sur la touche

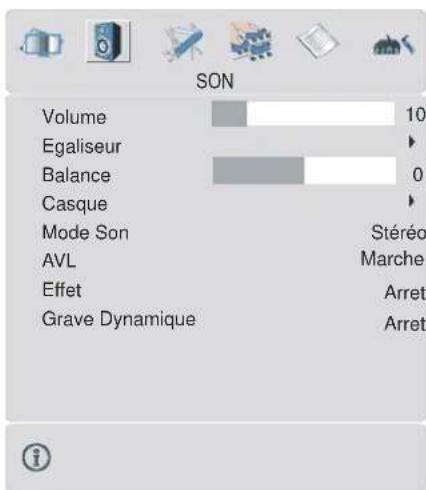

Volume EgaliseurBalanceCasque Mode Son Stéréo AVL EffetGrave DynamiqueMarche Arret Arret SON Volume Appuyez sur la touch e

pour sélectionner Volume. Appuyez sur la touche

pour augmenter le niveau de volume. Appuyez sur la touche

pour diminuer le niveau de volume. Le niveau de volume peut être réglé entre 0 et 63. Egaliseur Appuyez sur la touch e

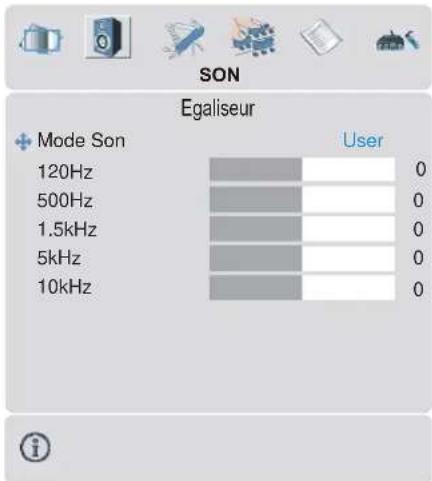

pour sélectionner Egaliseur. Appuyez sur la tou- che

ou “OK” pour entrer dans le menu égaliseur. User 120Hz 500Hz1.5kHz 5kHz

Egaliseur Mode Son SON Dans le menu égaliseur, le mode son peut être réglé sur User, Pop, Rock, Jazz, Plat et Classique à l’aide de la touche

. Les réglages du menu Egaliseur peuvent uniquement être modifiés lorsque le Mode son est User. Sélectionnez la fréquence désirée à l’aide de la touche

, puis augmentez ou réduisez le gain de fréquence en appuyant sur la touche

Appuyez sur la touche “M” pour revenir au menu précédent. Balance Appuyez sur la touche

pour sélectionner Balance. Appuyez sur la touche

pour augmenter la balance vers la droite. Appuyez sur la touche

pour augmenter la balance vers la gauche. Le niveau de balance peut être réglé entre –31 et 31. Casque A p p u y e z s u r l a t o u c h e

p o u r sélectionner Casque. Appuyez sur la touche

ou “OK” pour entrer dans le menu casque. Balance

p o u r sélectionner Volume. Appuyez sur la touche

pour augmenter le niveau de volume du casque. Appuyez sur la touche

pour diminuer le niveau de volume du casque. Le niveau de volume du casque peut être réglé entre 0 et 63. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2994- 95 - Mode Son A p p u y e z s u r l a t o u c h e

p o u r sélectionner Mode son. Appuyez sur la tou- che

pour changer le mode son. Le mode son est utilisé pour identifier le mode son du casque et peut être réglé surmono, ste- reo, dual a ou dual bselon la transmission. Balance A p p u y e z s u r l a t o u c h e

p o u r sélectionner Balance. Appuyez sur la tou- che

pour augmenter la balance vers la droite. Appuyez sur la touche

pour réduire la balance vers la gauche. Le niveau de bal- ance peut être réglé entre –31 et 31. Appuyez sur la touche “M” pour revenir au menu précédent. Mode son Appuyez sur la touche

pour sélectionner Mode son. Appuyez sur la tou- che

pour changer le mode. Vous pouvez sélectionner le modeMono, Stereo, Dual A ou Dual B si le canal sélectionné supporte ce mode. Dans le cas d’une transmission bilingue (Son Dual), vous pourrez sélectionner la langue originale ou doublée en utilisant l’option mode. AVL La fonction Limite Automatique de Volume (AVL) permet le réglage du son pour obtenir un niveau de sortie fixe entre des programmes qui ont des niveaux de son différents. Appuyez sur la touche

pour activer ou désactiver cette fonction. Effet Vous pouvez utiliser cette fonction pour activer ou désactiver l’effet de son. Si le système sonore actuel est en Mono et si l’effet de son est activé, vous pourrez entendre le son comme s’il était en Stéréo. Si le système sonore actuel est en Stéréo et si l’effet de son est activé, l’effet rendu sera plus spatial. Appuyez sur la touche

pour activer ou désactiver cette fonction. Grave dynamique Le Grave Dynamique est utilisé pour augmenter l’effet des graves du téléviseur. Appuyez sur la touche

pour sélectionner Grave dynamique. En appuyant sur la touche

, vous pourrez régler le Grave Dynamique sur Faible, Haut ou Arrêt. Nous vous déconseillons de sélectionner Haut si vous écoutez des niveaux de volume élevés. Menu Fonction Sélectionnez le troisième icône en appuyant sur la touche

. Le menu Fonction apparaît à l’écran. EXT - 1Panoramic30 sec West Minuterie Sommeil VerrouillageLangueSortie Ext-2Zoom par défautArretArretFrançaisMenu Fond D'image TranslucideTemps D'effacement OSDTXT Langue FONCTION Minuterie sommeil App uyez sur la tou che

pou r sélectionner Minuterie sommeil. La minuterie sommeil peut être programmée entre Arrêt et 2 heures avec des intervalles de 10 minutes à l’aide de la touche / . Si la minuterie sommeil est activée, à la fin du temps sélectionné, le téléviseur bascule automatiquement en mode de veille. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2995- 96 -Verrouillage enfantsVous pouvez utiliser cette fonction pouréviter que vos enfants allument le téléviseurou changent de programmes ou deréglages etc. sans la télécommande.La fonction verrouillage peut être réglée sur marche ou arrêt en appuyant sur le bouton

ou. Quand Off est sélectionné, cecin’interviendra pas dans le fonctionnementde votre téléviseur. Quand On estsélectionné, le téléviseur peut uniquementêtre contrôlé à l’aide de la télécommande.Dans ce cas les boutons du panneau decontrôle ne fonctionneront pas, sauf le bou-ton marche/arrêt se trouvent au dos dutéléviseur. Si l’un de ces boutons est activé“Verrouillage activé” sera affiché sur l’écran.LangueAppuyez sur la touche

pour sélectionner Langue. Sélectionnez la langue en appuyant sur la touche

, sélectionnez Ext-2 Out. Vous pouvez régler Ext-2 Out sur TV, EXT-1, EXT-3, EXT-4, EXT-5 ou PC enappuyant sur

NB : Seule la sortie audio est disponible pour EXT-3, EXT-5 et PC. Les autres options ont les deux sorties audio et vidéo. Zoom par défautA p p u y e z s u r l a t o u c h e

p o u r sélectionner Zoom par défaut. Vous pouvez régler le Zoom par défaut sur Panoramic, 4:3 ou 14:9 Zoom à l’aide de la touche / . S’il n’y a aucune information sur le WSSou le facteur d’aspect (taille de l’image) et que le mode zoom est réglé sur Auto “WIDE”,appuyez sur la touche et le mode zoom passera automatiquement au réglage de zoom par défaut. Voir les modes Zoom page 101. Menu Fond d’ImageAppuyez sur la touche

pour sélectionner Menu Fond d’Image. Vouspouvez régler le menu de fond d’image surTranslucide ou Opaque à l’aide de la tou- che

Menu Temps d’effacementAppuyez s u r la touc h e

po u rsélectionner Menu Temps d’effacement.Appuyez sur la touche

pour régler lemenu temps d’effacement sur15 sec, 30sec ou 60 sec.Langue du télétexteA p p u y e z su r l a t o u c h e

p o u r sélectionner Langue télétexte. Appuyez sur la touche

pour régler la langue du télétexte sur West, East, Cyrillic, Turk/Gre ou Arabic. Normalement vous devez régler sur West pour l’Europe Occidentale. Menu Installation Sélectionnez le quatrième icône enappuyant sur la touche

. Le menu in-stallation apparaît à l’écran. Automatique ArretProgramme Bande CanalStd. CouleurSyst. SonoreRecherche FineRecherche VCR Memoriser Le ProgrammeINSTALLATIONProgrammeAppuyez sur la touche

pour sélectionner Programme. Appuyez sur la touche

pour sélectionner le numéro duprogramme. Vous pouvez introduire lenuméro avec les touches numériques surla télécommande. Vous pouvez garder jusqu’à 100 programmes entre 0 et 99. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2996- 97 - Bande Bande peut être réglée sur “C” ou “S en appuyant sur la touche

Canal Canal peut être changé à l’aide de la tou- che

ou des touches numériques. Système de Couleur Appuyez sur la touche

pour sélectionner Système de Couleur. Appuyez sur la touche

pour changer le système de couleur sur PAL, SECAM, PAL60 ou AUTO. Si le système sonore est réglé sur I, SECAM n’est pas disponible comme système de couleur. NB : En mode EXT, vous pouvez également choisir NTSC 3.58 et NTSC 4.43. Système sonore Appuyez sur la touche

pour sélectionner Système sonore. Appuyez sur la touche

pour régler le système sonore surBG, DK, I, L ou LP. Recherche Fine Appuyez sur la touche

pour sélectionner Recherche Fine. Appuyez sur la touche

pour régler la recherche. Recherche Ap p u yez s u r l a to u c h e

p our sélectionner Recherche. Appuyez sur la touche

pour démarrer le programme de recherche. La recherche s’arrête quand un signal est trouvé. Vous pouvez entrer directement la valeur de fréquence en appuyant sur les touches numériques. VCR (Magnétoscope)

• Cette rubrique s’affiche dans tous les modes, EXT-3, EXT-5 sauf le mode PC.

• Si vous voulez voir une source VCR à partir d’un de ces modes, vous devez régler le mode VCR sur “marche”. Pour cela, quand le curseur est placé sur cette rubrique, appu yez su r la to uch e

p our sélectionner“marche”.

• Si vous voulez voir unDVD , sélectionnez “Arrêt”. Mémoriser le programme Appuyez sur la touche

pour sélectionner Mémoriser le programme. Appuyez sur la touche

ou“OK” pour mémoriser les réglages. “Programme mémorisé ” apparaîtra sur l’écran. Menu Programme Sélectionnez le cinquième icône en appuyant sur la touche

. Le menu Programme apparaît à l’écran. 01 ITV 02 ZDF 03 CH5 04 C - 02 05 C - 05 06 C - 06 07 C - 08 08 C - 21 09 C - 23 10 C - 35 11 C - 4312 C - 6413 C - 68 14 S - 40

APS Nom Insérer Supprimer PROGRAMME En déplaçant le curseur dans les quatre di- rection s, vo us po uve z obte nir 20 programmes sur la même page. Vous pouvez avancer ou reculer les pages en pressant les boutons de navigation pour voir tous les programmes dans le mode TV (sauf le mode AV). Par l’action du curseur, la sélection du programme est faite automatiquement. Nom : Pour changer le nom d’un programme, sélectionnez le programme et appuyez sur la touche ROUGE. La première lettre du nom sélectionné com- mence à clignoter. Appuyez sur la touche

pour changer cette lettre et sur

pour sélectionner les autres lettres. En appuyant 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2997- 98 - sur la touche ROUGE, vous pouvez mémoriser le nom. Insérer : Sélectionnez le programme que vous voulez insérer avec les boutons de navigation. Appuyez sur la touche VERTE. Avec les touches de navigation, changez le p r o g r a m m e s é l e c t i o n n é v e r s l’emplacement voulu et appuyez sur la tou- che VERTE. Supprimer : Pour supprimer un programme, appuyez sur la touche JAUNE. En appuyant de nouveau sur la touche JAUNE, vous supprimez le programme sélectionné de la liste de programmes, et les programmes montent d’une place. APS (Système Automatique de Programmation) Lorsque vous appuyez sur la touche BLEUE pour l’APS, l’écran d’alerte suivant apparaît. France

AVIS! Pays Tous les programmes pré-mémorisés Annulerseront effacés PROGRAMME Appuyez sur la touche BLEUE pour annuler l’APS si vous ne voulez pas supprimer votre liste de programmes existante. Pour continuer l’APS, sélectionnez le pays en appuyant sur la touche

et appuyez ensuite sur la touche ROUGE ou “OK”. France - L 155,25 Mhz

01 - C-01APS en marche...

Annuler Une fois l’APS terminé, la liste de programmes apparaît à l’écran. Menu Source Sélectionnez le sixième icône en appuyant sur la touche

. Le menu Source apparaît à l’écran.

SOURCE : TV Dans le menu source, sélectionnez la source en appuyant sur la touche

passez à ce mode en appuyant sur la tou- che

• Débranchez l’ordinateur et le téléviseur avant de faire les branchements.

• Réglez la résolution du PC correctement avant de brancher sur le téléviseur. Voir le tableau page 108 pour savoir quels sont les modes compatibles.

• Utilisez un câble D-SUB pour brancher l’entrée PC du téléviseur au terminal de sor- tie RGB de l’ordinateur. 15 Pin Mini D-Sub Connector

• Vissez correctement les vis du câble de l’écran jusqu’à ce que les connecteurs soit correctement branchés. En mode TV, vous pouvez directement entrer en mode PC à l’aide de la touche PC. Système de menu en mode PC Appuyez sur la touche M. Le menu sera affiché au milieu de l’écran. Menu de Position de l’Image PC Sélectionnez le premier icône en appuyant sur la touche

. Le menu de Position de l’image PC apparaît à l’écran.

Pos. Autom. Position H Position VFréqu. PilotePhasePOS. IMAGE PC Position Automatique Si vous changez l’image horizontalement ou verticalement vers une position non voulue, utilisez cette rubrique pour mettre l’image à la bonne place automatiquement.

• S électionnez la rubrique Posit i on Automatique en appuyant sur la touche

• Appuyez sur la touche

ou “OK”. Attention : Nous vous recommandons d’effectuer le réglage de position automatique avec l’image sur l’écran entier afin d’obtenir un réglage correct. Position H (Horizontale) C e t t e r u b r i q u e c h a n g e l ’ i m a g e horizontalement vers le côté droit ou gauche de l’écran.

• Sélectionnez la rubrique Position H en appuyant sur la touche

• Réglez lavaleur enappuyant sur la touche

Position V (Verticale) Cette rubrique change l’image verticalement vers le haut ou le bas de l’écran.

• Sélectionnez la rubrique Position V en appuyant sur la touche

Fréquence Pilote Les réglages de la fréquence pilote corri- gent les interférences qui apparaîssent comme les bandes verticales dans les présentations intensives de points comme les feuilles de calcul, les paragraphes, ou les textes en caractères petits.

• Réglez la valeur en appuyant sur la touche

Phase Selon la résolution et la fréquence scan de votre téléviseur, vous pouvez avoir une im- age trouble ou avec du bruit sur l’écran. Dans ce cas, vous pouvez utiliser cette rubrique pour obtenir une image claire à travers la méthode d’essai et d’erreur. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:2999- 100 -

• Réglez la valeur en appuyant sur la touche

Menu image PC Sélectionnez le deuxième icône en appuyant sur la touche

. Le menu image PC apparaît à l’écran.

Contraste Luminosité Temp. Couleur Normal RéinitialisationIMAGE PC Les réglages du contraste, de la luminosité et de la température de couleur dans ce menu sont les mêmes que les réglages dans le menu image TV. Quand la température de couleur est Manuel, vous pouvez aussi régler les items R,G,B. R,G et B règlent la couleur de l’image TV dans le mode PC. Vous pouvez changer la couleur TV dans la couleur désirée. R (Rouge), G (Vert), B (Bleu) Sélectionnez Réinitialisation et appuyez sur

ou “OK” pour réinitialiser les paramètres initiaux des modes d’image. Menu Son Sélectionnez le troisième icône en appuyant sur la touche

. Le menu son apparaît à l’écran. Les options de ce menu sont décrites dans Menu son à partir de la page 93. Menu fonction Sélectionnez le quatrième icône en appuyant sur la touche

. Le menu Fonction apparaît à l’écran. Les options de ce menu sont décrites dans Menu fonction à partir de la page 95. Menu Source Sélectionnez le cinquième icône en appuyant sur la touche

. Le menu Source apparaît à l’écran. Dans le menu source, sélectionnez la source en appuyant sur la touche

passez à ce mode en appuyant sur la tou- che

ou “OK”. Mode PC d’entrée de Son

• Branchez la sortie Audio PC à la prise d’entrée Audio PC du téléviseur avec un câble audio. Autrescaractéristiques Statut TV Le numéro du programme, le nom du programme, l’indicateur de son et le mode zoom sont affichés sur le côté supérieur droit de l’écran lorsqu’un nouveau programme est introduit ou quand le bouton est actionné. Indicateur de son coupé Il est placé sur le côté supérieur gauche de l’écran quand il est activé. Pour annuler le son coupé, vous avez deux alternatives. La première est l’utilisation de l a to u che , e t l a d eu xi è me es t l’augmentation ou la diminution du niveau du volume. Modes PIP et PAP Appuyez sur la touche pour passer au mode PIP. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:29100- 101 - En mode PIP, une petite image (image PIP) apparaît dans l’image principale. Il existe 1 taille et 4 positions disponibles (en haut à gauche, en haut à droite, en bas à gauche, en bas à droite)(en option) pour la fenêtre PIP. Vous pouvez utiliser le bouton pour changer la position PIP. Le format de la fenêtre PIP est fixée sur 4 :3. Quand le mode PIP est introduit, la fenêtre active par défaut est la fenêtre PIP, et la fenêtre active est indiquée para le cadre blanc qui l’entoure. La fenêtre active peut être changée en appuyant sur la touche

. L’info OSD de statut est celle de la fenêtre active. La place des OSD de statut sont les mêmes pour les deux fenêtres. Enappuyant sur lebouton «P+»ou«-P»ou en entrant directement le numéro de la chaîne, vous pouvez voir la chaîneque vous voulezdanslafenêtreactive. Appuyez sur le bouton

pour sélection- ner la source de la fenêtre active. Appuyez sur le bouton «M» pour voir le menu principal dans le mode PIP. Les arti- cles changent si la fenêtre active est la fenê- tre PIP ou la fenêtre principale. Vous pouvez voir les sources disponibles dans le menu source. Appuyez sur la touche pour quitter le mode PIP. Appuyez sur la touche pour passer au mode PAP. En mode PAP, deux images de même taille apparaîssent à l’écran. Les formats des fenêtres sont fixés. Quand vous passez au mode PAP, la fenêtre principale dans le mode PIP apparaît sur le côté droit de l’écran. La fenêtre active peut être changée en appuyant sur la touche

En appuyant sur le bouton «P+» ou «-P» ou en entrant directement le numéro de la chaîne, vous pouvez voir la chaîne que vous voulez dans la fenêtre active. Appuyez sur le bouton

pour sélection- ner la source de la fenêtre active. Appuyez sur le bouton «M» pour voir le menu principal dans le mode PAP. Les arti- cles changent si la fenêtre active est la fenê- tre PAP ou la fenêtre principale. Vous pouvez voir les sources disponibles dans le menu source. Dans le mode PAP : Appuyez sur le bouton télétexte ( ) pour voir la page télétexte de la chaîne dans la fe- nêtre principale. Vous pouvez le voir dans la fenêtre à gauche. Appuyez sur le bouton té- létexte ( ) ou TV ( ) pour sortir du télé- texte. Appuyez sur la touche pour quitter le mode PAP. Figer une image Vous pouvez figer une image sur l’écran en appuyant sur la touche. Dans les disposi- tions PIP et PAP, seule l’image principale peut être figée. Modes Zoom Le mode Zoom peut être modifié en appuyant sur la touche WIDE. Vous pouvez changer la taille de l’écran selon le facteur d’aspect de l’image. Sélectionnez l’optimale à partir des modes ZOOM suivants. NB : Vous pouvez uniquement choisir 4 :3 et FULL en mode PC. Auto : Quand un signal WSS (Signal d’écran large) qui montre le facteur d’aspect de l’image est inclu dans le signal de trans- mission ou dans le signal d’un dispositif e x t e r n e , l e t é l é v i s e u r c h a n g e automatiquement le mode ZOOM vers 4:3 ou 16:9 selon le signal WSS.

• Quand le mode AUTO ne fonctionne pas correctement à cause de la faible qualité du signal WSS ou quand vous changez le mode ZOOM mode, changez le mode ZOOM manuellement. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:29101- 102 - Full: Ceci étend les côtés gauche et droit d’une image normale (facteur d’aspect 4 :3) pour remplir l’écran large de la TV.

• Pour des images de facteur d’aspect 16 :9 qui ont été réduites en une image normale (facteur d’aspect 4 :3), utilisez le mode Full pour restaurer l’image dans son format original. Cinema: Ceci augmente le zoom de l’image (facteur d’aspect 16:9 ) vers l’écran entier. 16:9 Subtitle: Ceci augmente le zoom de l’image (facteur d’aspect 16:9 ) avec sous-titrage vers l’écran entier. Modes “Zoom par Défaut”: 4:3 Il est utilisé pour voir une image normale (facteur d’aspect 4:3) comme si c’était sa forme originale. 14:9 Zoom: Ceci augmente le zoom de l’image (facteur d’aspect 14:3 ) vers les limites supérieures et inférieures de l’écran. Panoramic: Ceci étend les côtés gauche et droit d’une image normale (facteur d’aspect 4 :3) pour remplir l’écran sans déformer l’image. La partie supérieure et inférieure de l’image sont un peu coupées. Télétexte Le télétexte est un système d’information qui affiche un texte sur votre écran TV. En utilisant le système d’information du télétexte, vous pouvez voir une page d’information sur un sujet disponible dans la liste de contenus (index). Pour utiliser le télétexte

• Sélectionnez une chaîne télévisée qui dif- fuse en télétexte.

• Appuyez sur la touche . En général, la liste de contenus (index) apparaît à l’écran. Pour sélectionner une page du télétexte

• Appuyez sur les touches numériques correspondant au numéro de la page de Télétexte souhaité. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:29102- 103 - Le numéro de la page sélectionnée apparaîtra dans le coin supérieur gauche de l’écran. Le compteur de page du Télétexte effectue la recherche jusqu’à ce que le numéro de la page soit localisé. La page voulue s’affiche à l’écran.

• Appuyez sur la touche

pour avancer l’écran du Télétexte d’une page à chaque fois.

• Appuyez sur la touche

pour reculer l’écran du Télétexte d’une page à chaque fois. Pour sélectionner la page index

• Pour sélectionnez le numéro de la page in- dex (en général page 100), pappuyez sur la touche

Pour sélectionner le télétexte avec un programme TV

• Appuyez sur la touche . Le texte sera superposé au programme TV sur l’écran.

• Appuyez de nouveau sur la touche pour revenir à la page du télétexte. Pour sélectionner un texte de double hauteur

• Appuyez sur la touche et la moitié de la page supérieure d’information sera agrandie.

• Appuyez de nouveau sur la touche et la moitié de la page inférieure d’information sera agrandie.

• Appuyez de nouveau sur la touche et la page apparaîtra dans sa taille normale. Pour voir l’information “Cachée

• Appuyez une fois sur la touche et les réponses d’un quiz ou d’une page de jeux seront révélées.

• Appuyez de nouveau sur la touche et les réponses révélées seront cachées. Pour arrêter le changement de page automatique La page du télétexte que vous avez sélectionné peut avoir plus d’information que celle qui apparaît sur l’écran. Le reste de l’information apparaîtra après un certain temps.

• Appuyez sur la touche pour arrêter le changement de page automatique.

• Appuyez de nouveau sur la touche pour afficher la page suivante. Pour sélectionner une sous-page Les sous-pages sont des sections des grandes pages du télétexte, lesquelles peuvent être visualisées sur l’écran une section à chaque fois.

• Sélectionnez la page du télétexte souhaitée.

• Appuyez sur la touche

• Sélectionnez le numéro de la sous-page en appuyant sur 4 touches numériques (ex. 0001).

• Si la sous-page sélectionnée n’apparaît pas sur l’écran après un certain temps, appuyez sur la touche . Le programme TV apparaîtra à l’écran.

• Le numéro de la page du télétexte apparaîtra dans le coin supérieur gauche de l’écran quand une page sélectionnée est trouvée.

• Appuyez sur la touche pour voir la page du télétexte sélectionnée. Pour quitter le télétexte

• Appuyez sur la touche . L’écran passera au mode TV. Pour afficher l’heure

• Appuyez sur la touche lorsque vous regardez un programme TV à transmission télétexte. L’information temporelle actuelle qui vient du télétexte sera affichée sur l’écran. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:29103- 104 -

• Si le programme visualisé n’a pas de télétexte, aucune information temporelle sera affichée. Fastext Votre téléviseur supporte le système Télétexte de 1000 pages. Quand le numéro d’une page de n’importe laquelle des 1000 pages en mémoire est introduit, le système ne recherchera pas la page demandée. La page sera visualisée automatiquement. Si la page demandée n’est pas en mémoire, le système recherchera le numéro de la page demandée et mémorisera les 1000 pages ainsi que la page demandée dans la mémoire après l’avoir trouvé.

• Appuyez sur la touche

pour avancer l’écran du Télétexte d’une page à chaque fois.

• Appuyez sur la touche

pour reculer l’écran du Télétexte d’une page à chaque fois. Pour le Fastext L’entête du sujet d’information peut avoir une certaine couleur.

• Appuyez sur la touche correspondante ROUGE, VERTE, JAUNE ou BLEUE pour obtenir la page souhaitée rapidement. Pour le TOP text Le mode TOP text d’opération sera activé automatiquement selon la transmission.

• Si la transmission TOP text est présente, les touches de couleur apparaîtront dans la rangée de statut.

• Si la transmission TOP text n’est pas présente, la rangée de statut n’apparaîtra pas. L’entête du sujet d’information peut être situé dans une boîte colorée. Dans le mode Top, les touches

solliciteront la page suivante et précédente respectivement. Si la transmission TOP text n’est pas disponible, si vous utilisez ces touches, une boucle se produira. Par exemple la page 100 apparaît comme étant plus grande que la page 199. Brancherun équipement périphérique Vous pouvez brancher une vaste gamme d’équipements audio et vidéo à votre téléviseur. Le diagramme de branchement suivant indique les différents équipements (Optionnel) qui peuvent être branchés à l’arrière du téléviseur. Haute Définition Votre télévision LCD peut visualiser des im- ages de haute définition à partir de dispositifs comme un récepteur satellite de haute définition ou un lecteur DVD. Ces appareils doivent être connectés à la prise HDMI (EXT-5) ou la prise composante (EXT- 3). Ces prises peuvent recevoir des signaux de 720p ou 1080i. Note: Pour le correct branchement d'un appareil à l'entrée HDMI de votre TV au moyen d'un câble DVI à l'HDMI, utilisez l'entrée PC Au- dio In pour le branchement du son. Par péritel Le téléviseur LCD possède 2 prises péritel. Si vous voulez brancher des périphériques (c’est- à-dire un magnétoscope, un décodeur, etc.), à prises péritel sur votre téléviseur, utilisez les entrées péritel 1, péritel 2. Si un dispositif externe est branché à travers une prise péritel, le téléviseur basculera automatiquement en mode AV.

• Ne branchez pas de récepteurs satellites numériques par la péritel 1. Utilisez la péritel 2. Par l’entrée d’antenne Si vous voulez brancher des périphériques comme un magnétoscope ou un décodeur à la TV, mais l’appareil que vous voulez brancher n’a pas de prise péritel, vous devez le brancher par l’entrée d’antenne du téléviseur. Si le magnétoscope est branché au moyen de l ’e nt r ée d’ an te nne , nou s vo us recommandons le programme 0. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:29104- 105 - Décodeur Le Câble vous offre un vaste choix de programmes. Une grande partie est gratuite et les autres doivent être payés par l’utilisateur. Ceci signifie que vous devrez indiquer à l’organisation de transmission quels sont les programmes que vous voulez recevoir. Cette organisation vous fournit un décodeur qui permet le décodage des programmes. Pour plus d’informations, contactez votre fournisseur. Consultez aussi le manuel qui accompagne votre décodeur. Branchez un décodeur au téléviseur avec la prise d’antenne.

• Branchez le câble d’antenne. Branchez un décodeur au téléviseur sans la prise d’antenne.

• Branchez un décodeur au téléviseur avec un câble sur la prise PÉRITEL 1. Téléviseur et magnétoscope

• Branchez les câbles d’antenne. Vous pouvez obtenir une meilleure qualité d’image si vous branchez un câble péritel aux prisesPÉRITEL. Lecture NTSC Pour utiliser cette option, vous pouvez :

• Brancher un magnétoscope NTSC à une prise péritel à l’arrière du téléviseur.

• Brancher un magnétoscope NTSC à une prise RCA à l’arrière du téléviseur. Appuyez ensuite sur la touche

pour sélectionner la source appropriée. Dispositif de copie S é l e c t i o n d ’ u n e s o u r c e p o u r l’enregistrement avec magnétoscope.

• Sélectionnez le menu Fonction.

• Sélectionnez Sorie Ext-2 à l’aide de la tou- che

• Sélectionnez la source pour copier l’image à partir de cette source. Rechercher et garder en mémoire le signal test du magnétoscope

• Débranchez le câble d’antenne des prises d’antenne de votre magnétoscope.

• Allumez votre téléviseur et placez votre magnétoscope sur le signal de test. ( Co n s u l t e z l e m a n u e l d e v o t r e magnétoscope)

• Entrez dans le menu Installation et sélectionnez recherche.

• Recherchez le signal de test de votre magnétoscope de la même façon que vous recherchez et mémorisez les signaux TV. Gardez le signal test sous le numéro de programme 0.

• Remettez le câble d’antenne dans la prise d’antenne de votre magnétoscope une fois que vous avez mémorisé le signal test. Appareil photo et caméscope Pour brancher à l’entrée AV Branchez votre appare il photo ou caméscope à une entrée AV (EXT-4) sur le côté droit du téléviseur.

• Branchez votre équipement au téléviseur par les entrées VIDEO (jaune),AUDIO R(rouge)et AUDIO L (blanc) . Vous devez brancher les prises à l’entrée de la même couleur. Pour brancher à une entrée S-VHS Branchez votre appareil ph oto ou caméscope à une entrée S-VHS (EXT-4S) sur le côté droit du téléviseur.

• Branchezvotre équipement au téléviseur avec l’entrée S-VHS et les entrées audio des entréesAV en utilisant les câbles S-VHS. Mode EXT-2 S Si l’équipement branché à la TV accepte la s or t ie S -Vi d eo ( Y/ C ) à p art ir d e l’Euroconnecteur, vous pouvez obtenir une meilleure qualité d’image en sélectionnant le mode EXT-2 S et en branchant votre équipement au terminal EXT 2 (EXT-2 S) de 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:29105- 106 - la TV. Consultez le manuel de votre équipement pour vérifier si l’équipement a cette fonction. Brancher le décodeur au magnétoscope Certains magnétoscopes ont une prise péritel spéciale pour décodeur.

• Branchez le câble péritel à la prise péritel de votre décodeur et à la prise péritel spéciale de votre magnétoscope. Consultez le manuel de votre magnétoscope.

• Branchez votre magnétoscope au téléviseur, co nsultez la section téléviseur et magnétoscope. Si vous voulez brancher plus d’équipements à votre TV, contactez votre fournisseur. Brancher le casque Utilisez la prise du casque stéréo située sur le côté droit du téléviseur pour brancher le casque. Branchement d'équipement périphérique Pour brancher les hauts-parleurs extérieurs à votre téléviseur, utilisez les sorties audio situées au dos du téléviseur. Informations Nettoyage de l’écran Nettoyez l’écran et le compartiment avec un chiffon suave et humide. N’utilisez pas de solvants abrasifs parce qu’ils peuvent endommager l’écran de la TV. Mauvaise image Avez-vous sélectionné le système TV cor- rect ? Est-ce que votre téléviseur ou votre antenne sont très proches d’un appareil au- dio qui n’est pas branché à la terre, ou d’une lumière au néon ? Les montagnes et les grands immeubles peuvent causer des images doubles ou des images fantômes. Parfois, vous pouvez améliorer la qualité de l’image en changeant la direction de l’antenne. Est-ce que l’image ou le télétexte sont méconnaissables ? Vérifiez si vous avez entré la fréquence correcte. La qualité de l’image peut se dégrader quand deux appareils sont branchés en même temps sur le téléviseur. Dans ce cas, débranchez un des appareils. Pas d’image Est-ce que l’antenne est correctement branchée ? Est-ce que les prises sont correctement branchées à la prise d’antenne ? Est-ce que le câble d’antenne est endommagé ? Est-ce que vous utilisez les prises adéquates pour brancher l’antenne ? Si vous avez des doutes, contactez votre fournisseur. Pas d’image signifie que votre téléviseur ne reçoit aucune transmission. Avez-vous appuyé sur les bons boutons de la télécommande? Essayez de nouveau. Son Vous n’entendez aucun son. Avez-vous coupé le son en appuyant sur la touche

Le son ne sort que par un seul des hauts- parleurs. La balance est-elle réglée sur un seul côté ? Voir le menu Son . La télécommande Votre téléviseur ne répond plus à la télécommande. Peut-être que les piles sont usées. Si oui, vous pouvez utiliser les boutons en bas du téléviseur. Avez-vous sélectionné le mauvais menu ? Appuyez sur la touche pour revenir au mode TV ou sur “M” pour revenir au menu précédent. Pas de solution: Eteignez puis rallumez votre téléviseur. S’il ne fonctionne pas, contactez un technicien de service. N’essayez pas de réparer le téléviseur vous-même. 04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:29106- 107 - Brancherunéquipementpériphérique Branchementdel’antenne VHF/UHF

Câble coaxial terre 75 ohmPartie arrière de la TV Branchement de l'antenne extérieure VCR Téléviseur LCD …ou à l'aide d'un décodeur satellite... Câble RF pourbrancher à l'antenneCâble satellite LNBCâble RF qui relie lerécepteur satelliteau téléviseurAntenne

• Câble péritel pour brancher à la prise EXT-1 du téléviseur. Téléviseur LCD …ou à l'aide d'un magnétoscope et d'un décodeur satellite. Câble RF pourbrancher à l'antenneCâble RF qui relie lemagnétoscope aurécepteur satelliteCâble RF qui relie leMagnétoscopeau téléviseurCâble satellite LNBAntenne VCR Câble péritel pour brancher à la prise EXT-1 du téléviseur.Téléviseur LCDBranchement caméscopebranchement du casque branchez l'antenne directement au téléviseur... Prise d'antenne (RF)PrisemuraleCâbled'antenne (RF) …ou branchez l'antenne à l'aide d'un VCR... Câble d'antenne (RF) wall socketAerial (RF) Lead Prise d'antenneVCR (RF)Câble péritel optionnel quirelie le téléviseur aumagnétoscopePrise d'antenneVCR (RF) Casque

Nous vous recommandons le branchement d'un câble péritel du téléviseur au magnétoscope pour obtenir la meilleure qualité d'image et de son. Les câbles péritel sont essentiels si vous avez un téléviseur stéréo et un magnétoscope, et si vous voulez obtenir un son stéréo de votre équipement. Ces câbles peuvent être acquis chez votre fournisseur Ou dans um magasin spécialisé dans les articles électriques. SORTIE ANT.IN AV-1 AV-2 ANT.IN

04-FRN-37736W-1549 UK-37 INCH TFT-(HD READY)(PIP)(S)-50092653.P65 29.08.2006, 12:29107- 108 - Modes d’affichagestypiques de l’entrée PC L’écran a une résolution maximum de 1366 x 768, une gamme de fréquence de sync. verticale de 56-85 Hz, et une gamme de fréquence de sync. horizontale de 30-69 KHz. Le tableau suivant est une illustration de certains modes d’affichages vidéo typiques. Mode Horizontale Vertical Hor.(kHz) Ver.(Hz) 1 640 400 31,5 70 2 640 480 31,5 60 3* 848 480 31 60 4 640 480 37,9 72
