MODE D'EMPLOI DTV 21504 DUAL

QVFKOVVHIU$XHQDQWHQQH

L'éclair dans un triangle équilatéral signale la présence d'une haute tension électrique dan- gereuse à l'intérieur de votre téléviseur suffi- samment puissante pour représenter un ris- que de choc électrique. Le point d'exclamation dans le triangle vous signale des instructions importantes concer- nant la mise en marche et le service après- vente du produit dans la documentation four- nie avec votre appareil. Fonctions Téléviseur couleur à télécommande Mémorisation de 100 stations des chaînes câblées ou des bandes VHF ou UHF. Réglage des chaînes câblées Navigation facilitée par des menus Prise Péritel pour les appareils externes (ordinateur, vidéo, console de jeux, dispositif audio, etc.) Sortie audio stéréo (allemande, Nicam ou allemande+Nicam) (en option) Fonction complète du télétexte.(en option) Fastext (en option) Prise casque (en option) Accès direct aux programmes (en option) APS (système de programmation automatique (en option) Possibilité d'attribution de noms aux stations Basculement entre les deux derniers programmes regardés Réglage automatique avant ou arrière. Arrêt programmé Coupure automatique du son lors d'absence de transmis- sion 5 minutes après la fin des programmes, le téléviseur passe automatiquement en mode Veille Système WSS (Signalement du mode plein écran) (en op- tion) Lecture NTSC (en option) Entrée AV arrière, sortie AV arrière ou entrée AV avant disponibles en option. Préparation Prévoyez un espace d'au moins 10 cm de chaque côté du téléviseur de façon à assurer une ventilation suffisante. Afin d'éviter toute situation dangereuse, ne posez pas d'objet sur le dessus de l'appareil. Cette appareil est à utiliser à une température tropical et/ou modérée. Consignes de sécurité

1. Source d'alimentation

Le récepteur doit être impérativement branché sur une prise 230-240V CA, 50 Hz. Assurez-vous que la tension de votre source d'alimentation est correcte.

2. Cordon d'alimentation

Le cordon d'alimentation doit être disposé de telle sorte qu'il ne sera ni piétiné, ni gêné par des objets placés sur ou contre lui. Faites particulièrement attention aux endroits où le cor- don est raccordé à la prise secteur et à la sortie du récepteur.

Ne placez pas le téléviseur dans un endroit humide (évitez de l'installer à proximité de la salle de bains, de l'évier de la cuisine ou de la machine à laver). N'exposez pas votre appareil à la pluie ou à une éventuelle projection d'eau, et ne placez pas dessus des objets remplis d'eau.

Avant de nettoyer votre appareil, débranchez le récepteur de la prise d'alimentation principale. N'utilisez pas de produits nettoyants liquides ou en aérosol. Utilisez un chiffon doux et sec.

Les fentes et ouvertures situées sur l'appareil sont conçues pour la circulation d'air et assurer un bon fonctionnement du téléviseur. Afin d'éviter toute surchauffe de l'appareil, celles- ci ne doivent en aucun cas être obstruées ni recouvertes.

En cas de tempête et de foudre ou lorsque vous partez en vacan- ces, débranchez le cordon d'alimentation de la prise secteur.

Si certaines pièces doivent être remplacées, assurez-vous que le technicien du service après-vente utilise les pièces détachées spécifiées par le fabricant ou que celles-ci ont les mêmes spécifications que les pièces d'origine. Le non-res- pect de cette condition peut entraîner des risques d'incendie, de chocs électriques ou autres.

8. Service après-vente

Toute réparation doit être effectuée par un technicien quali- fié. Pour éviter tout risque de choc électrique, ne retirez jamais le capot de l'appareil.

Ce téléviseur offre une protection suffisante contre les rayons X générés.

Ne placez jamais de sources de flammes nues sur cet appareil Avertissement ! Toute intervention contraire aux réglementations, en particu- lier toute modification de la tension ou le remplacement du tube cathodique, risque d'augmenter la concentration des rayons X. Si des modifications de ce type ont été apportées à votre téléviseur, ce dernier n'est plus compatible avec la licence et ne doit pas être utilisé. Évacuation des déchets L'emballage a été conçu pour être recyclé. Les matériaux d'emballage, et notamment les sacs en plastique, doivent être tenus à l'écart des enfants. Les batteries, contenant du métal-lourd compris, ne doivent pas être jettées parmi les ordures domestiques. Celon la législation en vigueur, jettez les en préservant la nature dans des collecteurs de batteries. NE LAISSEZ PAS VOTRE TELEVISEUR EN VEILLE OU ALLUME LORSQUE VOUS QUITTEZ VOTRE DOMICILE. ATTENTION 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1226- 27 - Fonctions de la télécommande Branchement du panneau avant et des périphériques

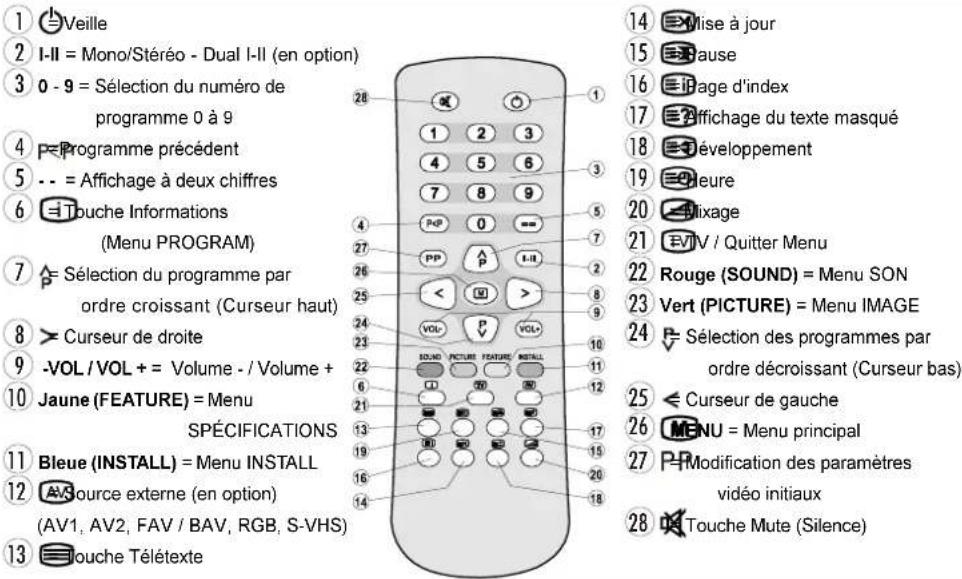

0 - 9 = Sélection du numéro de

=Programme précédent

- - = Affichage à deux chiffres

= Sélection du programme par ordre croissant (Curseur haut)

= Affichage du texte masqué

= Sélection des programmes par ordre décroissant (Curseur bas)

= Modification des paramètres vidéo initiaux

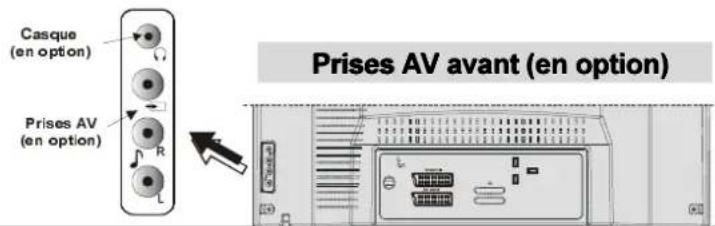

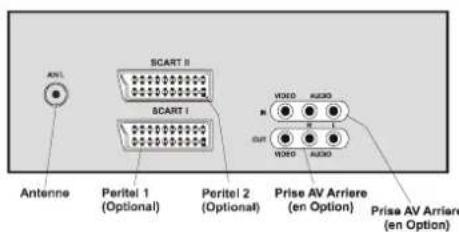

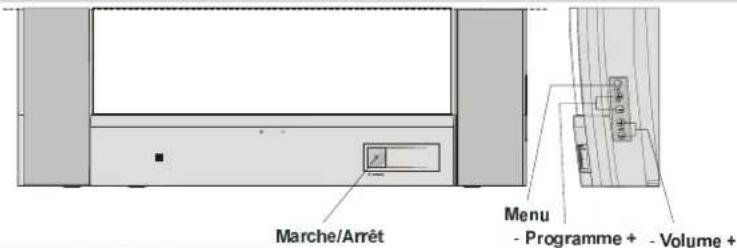

= Touche Mute (Silence) Branchement des équipements périphérique Branchement de l'antenne 0(183&+ 32: (5 9 ROXPH 0HQX 3URJUDPPH 0DUFKH$UUrW Prises AV avant (en option) 3ULVHV$9 HQRSWLRQ 6&$5 7, 6&$57 ,, &DVTXH HQRSWLRQ 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1227- 28 - Avant d'allumer le téléviseur Branchement du téléviseur IMPORTANT : Le téléviseur doit être impérativement branché sur une prise 230-240V CA, 50 Hz. Branchement de la prise dantenne Branchez la fiche de l'antenne ou la fiche du déco- deur à la prise dantenne située à l'arrière du télévi- seur. Branchez ensuite la fiche du câble connecté à la prise de sortie du téléviseur à la prise des appareils (magnétoscope, DVB, etc). 6É1 3DQQHDXDUULqUHGXWpOpYLVHXU &kEOH79 Installation des piles dans la télécommande Placez les piles dans le sens approprié comme le montre le schéma ci-dessous. Retirez le couvercle situé au dos de la télécom- mande en le poussant légèrement vers le haut à partir de l'endroit indiqué. Insérez deux piles AAA (R03) ou des piles de type équivalent dans la télécommande. Remettez le couvercle en place. REMARQUE : Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, il est préférable de retirer les piles. Des fuites risque- raient en effet d'endommager l'appareil. MISE EN MARCHE/ARRÊT du téléviseur Pour mettre en marche le téléviseur: Il existe deux étapes pour allumer votre téléviseur:

1- Appuyez sur linterrupteur Power sur le devant

du téléviseur. Le téléviseur bascule en mode de veille och le voyant lumineux situé dessous devient ROUGE (BLEU, selon le modèle) (Le voyant lumi- neux ROUGE situé sous le téléviseur sallume (se- lon le modèle)

2- Pour allumer le téléviseur à partir du mode stand-

by: Appuyez sur un bouton numérique de la télécom- mande ainsi le numéro du programme est sélectionné. ou, Appuyez sur les touches Programme Up ou Down sur le devant/côté du téléviseur ou la télécommande afin que le dernier programme regardé soit sélec- tionné. En procédant ainsi le téléviseur sallumera et le voyant deviendra séteindra. Dans les deux cas,le téléviseur sallumera et le voyant lumineux ROUGE deviendra VERT (selon le modèle). Pour éteindre le téléviseur: Appuyez sur la touche de veille de la télécom- mande pour que le téléviseur passe en mode de veille, et le voyant deviendra ROUGE (BLEU, selon le modèle) Appuyez sur la touche de veille de la télécommande pour que le téléviseur passe en mode de veille, et le voyant VERT deviendra ROUGE ( selon le modèle) ou, Appuyez sur le bouton power situé sur le devant du téléviseur pour éteindre le téléviseur. Appuyez sur le bouton power sur le devant du télé- viseur, ainsi il séteindra et le voyant lumineux VERT séteindra. (Selon le modèle) Utilisation du téléviseur Vous pouvez faire fonctionner votre téléviseur à l'aide de la télécommande ou directement à partir des boutons du panneau de commande situé à l'avant de l'appareil. Système A.P.S (système de programmation automatique) (en option) Le message "VERIFIER ANTENNE. PROGRAMMA- TION AUTOMATIQUE (Please check antenna cable auto. Programming system) s'affiche lorsque vous mettez votre téléviseur sous tension pour la première fois. APS recherche et sélectionne toutes les chaî- nes, puis les enregistre automatiquement sur votre téléviseur, en fonction de la transmission des systè- mes de programme vidéo disponibles dans votre ré- gion. Pour annuler le système APS avant de démarrer, ap- puyez sur le bouton

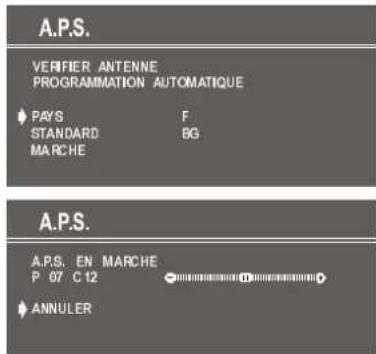

. Tout d'abord, choisissez les options PAYS et CHANNEL TABLE (en option). Cette sélection détermine le processus de tri d'APS. Pour sélectionner MARCHE, appuyez sur la touche ou puis sur ou . Pour annuler le système APS en cours d'utilisation, appuyez sur la touche ou . 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1228- 29 - 3$<6 &+$11(/ 7$%/( 67$1'$5' 0$5&+(

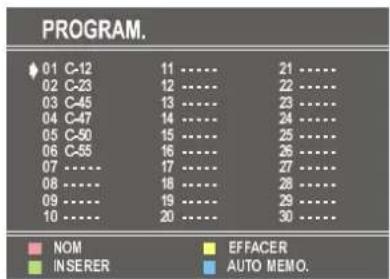

$36 (1 0$5&+( 3 & $118/(5 Une fois APS finalisé, une liste des programmes s'af- fiche à l'écran. Dans cette liste, vous pouvez lire les numéros des programmes et le nom affecté à cha- que programme. Si l'emplacement et/ou le nom des programmes ne vous conviennent pas, vous pouvez les modifier dans le menu PROGRAMME. Utilisation des touches situées sur le panneau de commande Le réglage du volume et la sélection des programmes peuvent être réalisés à l'aide des touches situées à l'avant du téléviseur. Utilisation de la télécommande La télécommande de votre téléviseur est conçue pour commander toutes les fonctions du modèle que vous avez choisi. Les fonctions décrites correspondent au système de menus de votre téléviseur. Les fonctions accessibles en dehors du système de menus sont décrites ci-dessous. Réglage du volume Appuyez sur la touche "VOL +" pour augmenter le volume. Appuyez sur la touche "-VOL" pour dimi- nuer le volume. Une échelle de réglage apparaît alors au centre de la partie inférieure de l'écran. Sélection des programmes (Programme suivant ou précédent) Appuyez sur la touche pour sélectionner le programme précédent. Appuyez sur la touche pour sélectionner le programme suivant. Sélection des programmes (accès direct): Appuyez sur les touches numériques de la télécom- mande pour sélectionner les programmes compris entre 0 et 9. Le téléviseur bascule alors sur la chaîne sélectionnée. Pour sélectionner les programmes compris entre 10 et 99, vous devez appuyer sur la touche d'affichage à deux chiffres " - - ". Cet affichage apparaît dans le coin supé- rieur gauche de l'écran. Appuyez ensuite consécutivement sur les touches numériques correspondant au programme de votre choix. (Par exemple, pour visualiser la chaîne 27, appuyez d'abord sur la touche numérique 2, puis sur la touche numérique 7.) Lorsque vous tardez à ap- puyer sur une touche numérique, cette fonction est ignorée et l'affichage s'efface. De la même manière, il vous faut appuyer rapidement sur une touche numé- rique après avoir sélectionné le premier chiffre. Pour ce faire, vous disposez de trois secondes. Appuyez directement sur le numéro du programme pour resélectionner les programmes à un chiffre. Basculement entre deux programmes Appuyez sur la touche "P<P" (basculement entre deux programmes) pour resélectionner le dernier programme choisi. Cette touche vous permet de basculer entre deux programmes sélectionnés. Par exemple, vous pouvez sélectionner le programme 8, puis le programme 2. Si vous appuyez sur la touche "P<P", le programme 8 est sélectionné. Si vous appuyez à nouveau sur la touche, le pro- gramme 2 est sélectionné, etc. Système de menus Appuyez sur la touche . Le menu MAIN (Princi- pal) s'affiche au milieu de l'écran.

,0$*( 63(&,) ,167$// 352*5$0 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1229- 30 - Pour sélectionner un sous-menu, appuyez sur la tou- che ou , puis sur ou . Chaque option peut également être sélectionnée à l'aide de la touche de couleur correspondante et de la touche " " figu- rant sur la télécommande. Pour accéder rapidement aux menus, appuyez sur les touches suivantes : Touche = menu Principal (Main) Touche rouge = menu Son Touche verte = menu Image Touche jaune = menu Spécifications Touche bleue = menu Install Touche " " = menu Programme (PROGRAMMATION). La touche Menu a deux fonctions : elle permet d'ouvrir ou de fermer le menu principal (MAIN), comme de quitter le sous-menu pour revenir au menu parent. Menu SON Pour modifier les paramètres audio Accédez directement au menu SON en appuyant sur la touche ROUGE ou Lorsque vous accédez au menu principal, l'option SON est la première sélectionnée. Dans le menu principal, sélectionnez SON à l'aide de la touche ou , puis accédez au sous-menu à l'aide de la touche ou . Réglage du volume Lorsque vous entrez dans le sous-menu Audio, la première option sélectionnée est Volume. Appuyez sur la touche pour augmenter le vo- lume. Appuyez sur la touche pour diminuer le volume. Vous pouvez directement modifier les paramètres audio en appuyant sur la touche "VOL+ " (pour aug- menter le volume) ou sur "-VOL" (pour le baisser). 92/80( %$/$ 1&( ())(7 (*$/,6(85 &$648( 0(025,6$7,21 02'( $9/

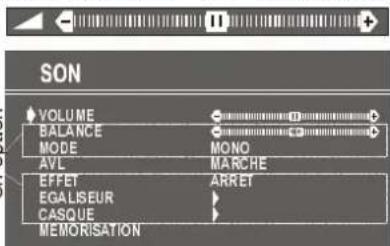

Réglage de la balance (Si votre téléviseur est équipé d'un système audio stéréo) Cette fonction vous permet d'ajuster la distribution entre les haut-parleurs gauche et droite. Sélectionnez Balance à l'aide de la touche ou . Appuyez sur la touche pour modifier la balance vers le haut-parleur de gauche. Appuyez sur la touche pour modifier la balance vers le haut-parleur de droite. Lorsque le contrôle de la balance est en position moyenne, le curseur s'affiche avec deux flèches de part et d'autre. Sélection du Mode (Si votre téléviseur est équipé d'un système audio stéréo) Utilisez la touche ou pour sélectionner Mode. Appuyez sur la touche ou pour changer de mode. Vous avez le choix entre plusieurs modes : MONO, STÉRÉO ou DUAL (I-II), uniquement si la chaîne sé- lectionnée supporte ce mode. Vous pouvez également changer directement de mode en appuyant sur la touche I-II de votre télécommande. Pour les émissions bilingues (Son Dual), vous pou- vez sélectionner la version originale ou la version doublée à l'aide de l'option Mode. Réglage de l'AVL La fonction de limitation automatique du volume (AVL) régule le son afin d'obtenir une puissance constante entre les programmes offrant des niveaux sonores différents. Appuyez sur la touche ou pour activer ou désactiver cette fonction. Réglage de l'effet (Si votre téléviseur est équipé d'un système audio stéréo). Vous pouvez utiliser cette fonction pour activer et désactiver l'effet du son. Pour ce faire, utilisez la touche ou . Si vous activez la fonction d'ef- fet audio sur un son MONO, il est entendu comme s'il s'agissait d'un son STÉRÉO. En revanche, si le sys- tème audio est déjà STÉRÉO, l'activation de la fonc- tion rend le son plus grave. La désactivation de la fonction n'a aucun effet sur le son MONO ou STÉ- RÉO. Egaliseur (Si votre téléviseur est équipé d'un système audio stéréo) Accédez au sous-menu Egaliseur (Equalizer) à l'aide de la touche ou , puis accédez au menu en appuyant sur la touche ou . 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1230- 31 - 02'(86(5

N+] N+] N+] 0(025, 6$7,21 Dans le sous-menu MODE, vous disposez de cinq options prédéfinies et d'une option personnalisable, à savoir : USER (Utilisateur), Classique (CLASSIC), JAZZ, ROCK, POP et FLAT (Neutre). Les options pré- définies ne peuvent pas être modifiées par l'utilisa- teur. Si vous modifiez l'une des valeurs de fréquen- ces des options prédéfinies, le MODE passe automa- tiquement à l'option USER (Utilisateur). L'option USER (utilisateur) peut être paramétrée par l'utilisateur. Les cinq options du MODE permettent d'ajuster les paramètres audio en fonction de cinq fréquences : 120 Hz, 500 Hz, 1,5 kHz, 5 kHz et 10 kHz. Pour modi- fier les valeurs des cinq options de fréquences, sé- lectionnez l'une de ces options à l'aide de la touche ou , puis appuyez sur la touche ou pour augmenter ou diminuer la valeur. En position moyenne, le curseur s'affiche avec les deux flèches de part et d'autre. Pour enregistrer les paramètres de l'égaliseur, appuyez sur ou dans l'option MEMORISATION . Au cours du processus d'enregistrement, tous les sous-menus sont enregistrés. De plus, les informa- tions du mode USER (Utilisateur) sont conservées. En d'autres termes, lorsque le mode USER (Utilisa- teur) est à nouveau sélectionné après mémorisation du MODE à l'aide d'une des options prédéfinies, les valeurs de fréquences définies par l'utilisateur sont sélectionnées. Modification des paramètres audio du casque (Si votre téléviseur est équipé d'un système audio stéréo) (en option). Appuyez sur la touche ou dans le sous- menu CASQUE. Il s'agit d'un sous-menu du menu SON et toutes les options de ce sous-menu sont identi- ques à celles du menu SON. Réglage du volume du casque (Si votre téléviseur est équipé d'un système audio stéréo). Lorsque vous accédez au sous-menu casque du menu SON, le volume est la première option sélec- tionnée. Appuyez sur pour augmenter le volume. Appuyez sur pour diminuer le volume. 92/80( %$/$1&( 02'( 0(025,6$7,21

Réglage de la balance du casque (Si votre téléviseur est équipé d'un système audio stéréo). Lorsque le contrôle de la balance se trouve en position moyenne, le curseur s'affiche avec les deux flèches de part et d'autre. Sélectionnez Balance à l'aide de la touche ou . Appuyez sur la touche pour modifier la balance vers le haut-parleur de gauche. Appuyez sur la touche pour modifier la balance vers le haut-parleur de droite. Réglage du mode CASQUE (Si votre téléviseur est équipé d'un système audio stéréo). Appuyez sur ou pour sélectionner Mode. Appuyez sur ou pour changer le mode audio en cours (par exemple, si le mode audio en cours est stéréo, la diffusion se fait en stéréo et vice-versa). Pour les émissions bilingues, vous pouvez sélection- ner la version originale ou la version doublée à l'aide du menu Mode. Par conséquent, si une personne écoute l'émission en langue originale sur les haut- parleurs, une autre peut écouter la version doublée en utilisant le casque. Mémorisation des paramètres Appuyez sur la touche ou pour sélectionner MEMORISATION. Appuyez sur ou pour mémoriser le volume et la balance en cours pour le casque. Les valeurs mémorisées sont valables pour tous les programmes. Mémorisation des paramètres Appuyez sur ou dans l'option MEMORI- SATION pour mémoriser les paramètres du menu SON . Menu IMAGE Pour accéder directement au menu IMAGE , ap- puyez sur la touche VERTE. Réglage de Luminosité, Contraste, Couleur et Contour Après la sélection avec les touches ou , les réglages de luminosité, contraste, couleur et net- teté peuvent être changés à laide des touches ou . 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1231- 32 - /80,126,7( &2175$67( &28/(85 &217285 02'( 0(025,6$7,21

Réglage de la fonction NUANCE NTSC (Teinte) (en option) (Cette option s'affiche uniquement lors de la lecture NTSC en mode AV, lorsque la source vidéo NTSC s'applique. Dans le cas contraire, l'option NUANCE NTSC (Teinte) n'apparaît pas dans le menu IMAGE (Picture) : Sélectionnez l'option TEINTE à l'aide de la touche ou , Appuyez sur la touche pour augmenter le ni- veau de la teinte. Appuyez sur la touche pour diminuer le niveau de la teinte. La valeur moyenne est indiquée par les deux flèches de part et d'autre. /80,126,7( &2175$67( &28/(85 &217285 02'( 0(025,6$7,21 18$1&(176&

Mode Cette option est utilisée pour modifier la taille de l'image. En appuyant sur la touche ou , vous pouvez choisir entre trois options : "4:3", "16:9" et "AUTO". AUTO (en option): Cette option est uniquement disponible si votre téléviseur dispose de la fonction WSS. Elle vous permet de changer automatique- ment la taille de l'image en fonction du format de transmission de la chaîne sélectionnée. Par exem- ple, votre téléviseur est en mode 4:3, mais le format d'image diffusé par la chaîne est en mode 16:9. Si vous sélectionnez le mode AUTO, le téléviseur passe automatiquement en mode 16:9. Si le téléviseur est en mode 4:3 et que le forme de diffusion est identi- que, la sélection du mode AUTO n'affecte pas l'image. Les caractéristiques WSS sont seulement utilisées avec les téléviseurs et les entrées AV avant/arriére (en option). Pour la sélection du format de l'image pour les entrées AV-1 et AV-2 c'est la pin 8 de la péritel qui est utilisée. En ce qui concerne les entrées RGB (Rouge Vert Bleu) et S-VHS le format de l'image peut etre de 4:3 ou 16:9 (le basculement automatique n'est pas disponible) Mémorisation des paramètres Presser les touches ou pour memoriser votre reglage dans le menu image les choix mèmorisés sont valabls uniquement pour le pro- gramme en cour néamoins les autres réglages ef- fectué dans le menu image sont valables pour tous les programmes. Menu Specif. Pour accéder directement au menu (Specif.), ap- puyez sur la touche JAUNE. Arret prog. Lorsque vous accédez au menu Specif., la première option sélectionnée concerne la mise en veille pro- grammable. Utilisez les touches ou pour modifier les valeurs disponibles pour la mise en veille programmable (sleep timer) : ARRET, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 et 2:00:00. $55(7352* 9(5528, //$*( /$1*8(3(5,7(/$55(7$55(7)5$1d$,679 HQRSWLRQ Verrouillage enfant Cette fonction vous permet d'empêcher à vos en- fants d'allumer le téléviseur, de changer de programme ou de modifier les réglages sans la télécommande. La fonction Child Lock (Verrouillage enfant) peut être définie à l'aide des touches ou sur MARCHE ou ARRET. Lorsque la fonction est désactivée AR- RET le fonctionnement de votre téléviseur reste in- changé. Lorsque la fonction est activée MARCHE , le téléviseur peut être contrôlé uniquement à partir de la télécommande. Dans ce cas, les boutons situés sur le côté droit du TV ne fonctionneront pas. Sélection de la langue des menus Vous pouvez sélectionner la langue des menus à l'aide des touches ou dans l'option Langue. Peritel 2 (en option) (Valable uniquement avec l'option Stéréo) Vous pouvez choisir TV, ou AV-1 à partir de l'option PERITEL 2 en appuyant sur la touche ou dans le sous-menu "PERITEL 2". Pour sauvegarder vos réglages Dans le menu Specif. (Fonctions), tous les paramè- tres sont sauvegardés automatiquement. Menu INSTALL Entrez directement dans le menu Installation en ap- puyant sur la touche BLEUE. 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1232- 33 - Sélection d'un programme Pour sélectionner un numéro de programme, vous pouvez utiliser la touche ou , les touches numériques ou la touche d'affichage à deux chiffres. Sélection de l'option BANDE Vous pouvez choisir l'option BANDE en sélection- nant : VHF1, VHF3 ou UHF (dans l'option Fréquence à l'aide de la touche ou . C ou S (dans l'option Canal ). Sélection de l'option FREQUENCE (en option) La valeur de la fréquence est de,

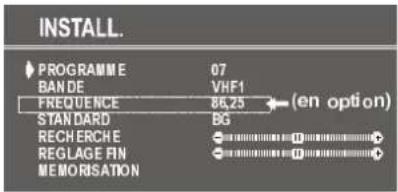

044 - 890 MHz pour la bande VHF1 - VHF3 - UHF.

HQRSWLRQ Vous pouvez modifier l'option FRÉQUENCE à l'aide de la touche ou , des touches numériques opour entrer u de la touche d'affichage à deux chif- fres. La valeur décimale de la fréquence ne peut pas être modifiée à l'aide des touches numériques, mais uni- quement à l'aide de la touche ou . La valeur peut être 00, 25, 50 ou 75. L'utilisation de l'option RÉGLAGE FIN permet également de modifier les déci- males. Sélection de l'option CANAL (en option) Vous pouvez modifier l'option CANAL à l'aide de la touche ou , des touches numériques ou de la touche d'affichage à deux chiffres. 352*5$00( &$1$/ &+$11(/7$%/( %$1'( 67$1'$5' 5(&+(5&+( 5(*/$*( ),1 0(025, 6$7,21

01 - 41, Pour tous les canaux.

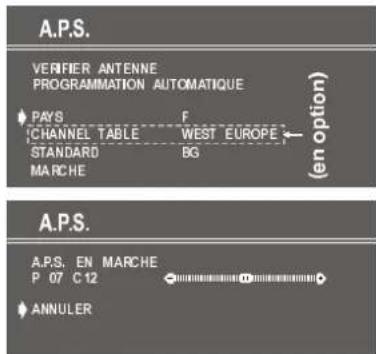

Sélection de l'option CHANNEL TABLE (Table des Canaux) (en option) Table des canaux est uniquement valable pour l'option Canal. Vous pouvez choisir entre WEST EUROPE (EUROPE DE L'OUEST) EAST EUROPE (EUROPE DE L'EST) UK (ANGLETERRE) FRANCE FRANCE 2 à l'aide de la touche ou . Sélection de l'option STANDARD A l'aide de la touche ou de l'option STAN- DARD vous pouvez changer la norme en B/G, D/K, I/ I', L/L'. Sélection de l'option Recherche Pour débuter le processus de recherche, appuyez sur la touche pour effectuer une recherche par ordre croissant ou sur la touche pour effectuer une recherche par ordre décroissant. L'option Re- cherche clignote au cours du processus de recher- che jusqu'à ce que le processus soit interrompu ou que le signal soit identifié. Pendant le processus de recherche, le fond semi-transparent du menu de- vient BLEU. Pour interrompre le processus de re- cherche, vous devez appuyer à nouveau sur la tou- che ou . Sélection de l'option Réglage fin Si la qualité de l'image est médiocre, vous pouvez utiliser l'option Réglage fin pour procéder à un ré- glage fin (après le réglage général). Utilisez la touche ou dans l'option Réglage fin jusqu'à obtenir la meilleure image à l'écran. Dans l'option Canal, le curseur de réglage fin est normale- ment positionné au milieu de l'échelle et deux flèches sont affichées de part et d'autre. Mémorisation des paramètres Appuyez sur la touche ou dans l'option Memorisation pour mémoriser les paramètres du menu INSTALL . Menu PROGRAM. Accédez directement au menu PROGRAM. (Pro- grammation) en appuyant sur la touche " ". En déplaçant le curseur dans les quatre directions, vous pouvez atteindre 30 programmes sur la même page. Vous pouvez faire défiler les pages vers le haut et vers le bas à l'aide des touches de navigation afin de sélectionner tous les programmes en mode TV (à l'exception du mode AV). 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1233- 34 - Dans les menus, les touches ou peuvent être utilisées pour se diriger vers le haut ou vers le bas. En déplaçant le curseur, vous sélectionnez automa- tiquement les programmes. Le programme sélectionné s'affiche en caractères CYAN. Pour sélectionner les programmes, vous pouvez également utiliser les tou- ches numériques ou la touche d'affichage à deux chiffres. De cette manière, la sélection des program- mes s'effectue automatiquement et le programme sélectionné s'affiche en caractères cyan. Le statut du téléviseur est également modifié par la sélection d'un programme. Lorsque vous utilisez la touche d'af- fichage à deux chiffres pour sélectionner un pro- gramme, le numéro du programme s'affiche dans le statut du téléviseur sous la forme «P - -». Les numé- ros sélectionnés à l'aide des touches numériques s'affichent à la place de «- -». Les numéros des programmes sont compris entre 00 et 99. Le nom des programmes est composé de 5 caractè- res. Après le processus de mémorisation automati- que, les noms des programmes sont réglés sur : Recherche de la fréquence "PR01" (numéro du programme), Recherche du canal "C-01" ou "S-01" (bande et numéro du canal) par défaut. Sous le menu, vous disposez d'une série de fonc- tions permettant de classer les programmes. Chaque fonction est activée par une touche de couleur (voir ci-dessus). La fonction NOM permet de modifier le nom du pro- gramme. En utilisant la fonction EFFACER, vous pou- vez effacer les programmes de votre choix. La sec- tion INSERER vous permet d'insérer des programmes à la place d'autres programmes. En sélectionnant la fonction AUTO MEMO. , vous pouvez accéder au menu A.P.S. Pour modifier le nom d'un programme, sélectionnez- le et appuyez sur la touche ROUGE Nom. La pre- mière lettre du nom sélectionné s'efface. Vous pou- vez utiliser la touche ou pour modifier cette lettre et la touche ou pour sélectionner d'autres lettres. Si le curseur se trouve sur la der- nière lettre du nom du programme, il se déplace au début du nom lorsque vous appuyez sur la touche . A l'inverse, si le curseur se trouve au début du nom du programme, il se déplace en fin de nom lors- que vous appuyez sur la touche .

$8720(02,16(5(5 ())$&( 5120 Après avoir modifié le nom du programme en ap- puyant sur la touche ROUGE, (Memorisation), celui-ci est mémorisé. Lorsque vous utilisez l'option Nom, les fonctions Insérer, Effacer et AUTO MEMO. sont inactives et l'option Annuler est activée. Cette op- tion annule le nouveau nom si vous ne souhaitez pas le mémoriser. $118/(5 0(025,6$7,21 Lorsque vous appuyez sur la touche VERTE, (INSE- RER, insert, les fonctions NOM, "AUTO MEMO." et "EFFACER" isparaissent et le programme (A) s'affiche en caractères verts. A partir de ce moment, la sélec- tion automatique est inactive. Les mouvements des curseurs sont affichés en caractères CYAN. A l'aide des boutons de navigation, vous pouvez sélectionner l'emplacement du programme de votre choix (B). En appuyant à nouveau sur la touche VERTE, vous insé- rez le programme dans cet emplacement (B). La fonction ANNULER annule l'insertion. En appuyant à nouveau sur la touche JAUNE, vous effacez les programmes sélectionnés de la liste des programmes. Les programmes inférieurs remontent d'un cran. Prog-00 correspond à la première valeur de la fréquence de VHF1 (44 MHz). En appuyant sur la touche BLEUE, vous pouvez supprimer l'annula- tion. Pour accéder au menu Auto memo., appuyez sur la touche BLEUE. Pour connaître les caractéristiques de cette fonction, reportez-vous à la section A.P.S., ci-dessous. La fonction A.P.S., recherche et mémorise automati- quement tous les canaux de votre téléviseur en fonc- tion des systèmes de transmission de votre zone géographique. 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1234- 35 - OPTION FRÉQUENCE (en option) 3$<667$1'$5'0$5&+()%* 9(5,),(5 $17(11( 352*5$00$7,21 $8720$7, 48( $36 (1 0$5&+ ( 3 & $118/(5 OPTION CANAL (Channel) (en option) 3$<6 &+$11(/ 7$%/( 67$1'$5'0$5&+() :(67 (8523( 9(5,),(5 $17(11( 352*5$00$7,21 $8720$7, 48(

$36 (1 0$5&+ ( 3 & $118/(5 Si votre téléviseur dispose de plusieurs options Standard (en fonction du pays), vous pouvez modifier le numéro en utilisant la touche ou pour sélectionner BG, DK, I/I' ou L/L' dans la fonction STANDARD. Dans l'option CANAL, vous pouvez sélectionner la table des canaux à l'aide de la touche ou (WEST EUROPE (EUROPE DE L'OUEST), EAST EU- ROPE (EUROPE DE L'EST), UK (ANGLETERRE), FRANCE, FRANCE 2). Pour annuler le système APS avant de démarrer, ap- puyez sur le bouton . Tout d'abord, choisissez les options PAYS et CHANNEL TABLE (en option). Cette sélection détermine le processus de tri d'APS. Pour sélectionner MARCHE , appuyez sur la touche ou puis sur ou . Pour annuler le système APS en cours d'utilisation, appuyez sur la touche ou . Une fois APS finalisé, une liste des programmes s'af- fiche à l'écran. Dans cette liste, vous pouvez lire les numéros des programmes et le nom affecté à cha- que programme. Si l'emplacement et/ou le nom des programmes ne vous conviennent pas, vous pouvez les modifier dans le menu Programme. Autres fonctions Préférences personnelles (PP) Lorsque vous appuyez sur PP, toutes les valeurs présélectionnées sont restaurées. Fond bleu en cas d'absence de signal Lorsque aucun signal valide n'est détecté (en mode TV (en option) ou AV), un fond bleu est activé. Au cours de la recherche, l'écran bleu n'est pas actif. Une autre fonction s'active à sa place : le fond semi- transparent du menu devient bleu. Modes AV Appuyez sur la touche pour basculer votre téléviseur vers les modes AV (sauf en mode Télé- texte). Lorsque vous appuyez successivement sur la touche, les modes suivants apparaissent tour à tour : AV-1, AV-2 (en option), F-AV / B-AV (AV avant / AV arrière) (en option), RGB (RVB) et SVHS (en option). AV-1 supporte le mode RGB et AV-2 supporte le mode SVHS. Toutefois, si vous rencontrez un problème de couleurs en mode AV-1 ou AV-2, passez manuelle- ment du mode AV au mode RGB ou SVHS. Pour quitter le mode AV, appuyez sur la touche

Télétexte (Cette fonction est uniquement disponible si votre téléviseur est équipé du Télétexte). Le télétexte est un système d'informations qui vous permet d'afficher du texte sur votre écran de télévi- sion. Utilisation du télétexte Sélectionnez une station qui reçoit le Télétexte. Appuyez sur la touche (Télétexte). En prin- cipe, le sommaire (index) apparaît à l'écran. Sélection d'une page du télétexte Appuyez sur les touches numériques correspon- dant au numéro de la page de télétexte souhaitée. 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1235- 36 - Appuyez sur la touche pour passer à la page suivante. Appuyez sur la touche pour revenir à la page précédente. Sélection de la page d'index Pour sélectionner le numéro de la page d'index (en général, page 100), appuyez sur la touche . Sélection du Télétexte dans un programme

Appuyez sur la touche . Le texte s'affiche à l'écran en surimpression. Appuyez à nouveau sur la touche pour re- tourner à la page du télétexte. Recherche d'une page pendant la visualisation d'un programme En mode Télétexte, appuyez sur la touche pour revenir en mode TV. Une fois revenu en mode TV, entrez le numéro de la page à rechercher à l'aide des touches numériques. Lorsque vous en- trez le dernier chiffre du numéro de page, le sym- bole remplace le numéro de page et clignote jusqu'à ce que la page soit trouvée. Le symbole est à nouveau remplacé par le numéro de page. Pour afficher la page du télétexte, il vous suffit alors d'appuyer sur la touche Sélection du texte en double hauteur Appuyez sur la touche pour que la partie su- périeure de votre page d'informations s'affiche en texte à double hauteur. Appuyez de nouveau sur la touche pour que la partie inférieure de votre page d'informations s'af- fiche en texte à double hauteur. Appuyez une fois de plus sur la touche pour afficher la page entière en texte à hauteur normale. Affichage d'informations masquées Si vous appuyez sur la touche , les réponses d'un quiz ou d'un jeu apparaissent. Si vous appuyez de nouveau sur la touche ces mêmes réponses sont masquées. Arrêt de la modification automatique d'une page La page de télétexte sélectionnée peut contenir des informations supplémentaires. La suite de la page s'affiche après une période de courte durée. Appuyez sur la touche pour arrêter la modifi- cation automatique de la page. Appuyez de nouveau sur la touche pour affi- cher la page suivante. Sélection d'une sous-page Les sous-pages sont des sections de longues pa- ges de télétexte qui ne peuvent être affichées que l'une après l'autre. Sélectionnez la page de télétexte requise. Appuyez sur la touche . Sélectionnez le numéro de la sous-page requise en appuyant sur quatre touches numériques (0001, par exemple). Si la sous-page sélectionnée n'apparaît pas au bout de quelques secondes, appuyez sur la touche le programme de télévision s'affiche alors à l'écran. Une fois la page de télétexte sélectionnée trouvée, son numéro s'affiche dans l'angle supérieur gau- che de l'écran. Appuyez sur la touche pour afficher la page de télétexte sélectionnée. Fastext (en option) (Ces fonctions sont disponibles si votre téléviseur est équipé de FASTEXT )(en option) Votre téléviseur est compatible avec un système de télétexte de 7 pages. Lorsque le numéro d'une page mémorisée est appelé, le système ne recherche pas la page en question, il l'affiche automatiquement. Appuyez sur la touche pour passer à la page suivante. Appuyez sur la touche pour revenir à la page précédente. Pour Fastext La rubrique d'informations peut correspondre à une couleur spécifique. 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1236- 37 - Appuyez sur la touche appropriée ROUGE, VERTE, JAUNE ou BLEUE pour atteindre rapidement la page appropriée. Sortie du Télétexte Pour quitter le Télétexte, appuyez sur la touche

. L'écran repasse en mode TV. Affichage de l'heure Lorsque vous regardez une station recevant le té- létexte, appuyez sur la touche . L'heure cou- rante, reçue du télétexte, s'affiche en haut de l'écran pendant 5 secondes. Si la station sélectionnée ne reçoit pas le télétexte, aucune information ne s'affiche. Branchement des périphériques externes Via la prise Péritel Votre téléviseur dispose d'une ou deux prises Péritel (selon les options de votre TV). Si vous souhaitez raccorder à votre téléviseur des périphériques (par exemple, caméra, décodeur, etc.) disposant de pri- ses Péritel, utilisez les prises PERITEL1 et PERITEL2 (en option) (selon les options de votre TV) en option. Si un périphérique externe est branché via une prise Péritel, le téléviseur passe automatiquement en mode AV. Via la prise d'antenne Si vous souhaitez raccorder à votre téléviseur des périphériques, tels qu'un magnétoscope ou un déco- deur, mais que ces appareils ne disposent pas d'une prise Péritel, vous pouvez le brancher à la prise d'an- tenne (ANT) de votre téléviseur. Si le magnétoscope est branché sur la prise d'antenne, nous vous suggérons d'utiliser le programme O. Magnétoscope Branchez les câbles d'antenne. Vous pouvez obtenir une meilleure qualité d'image si vous connectez un câble Péritel aux prises EXTERNAL (en option). Lecture NTSC (en option) Branchez le magnétoscope NTSC à la prise Péritel située à l'arrière du téléviseur. Connectez le magnétoscope NTSC à la prise RCA située à l'avant du téléviseur (en option). Enfin, appuyez sur la touche

pour sélection- ner le mode AV-1, AV-2 ou F-AV / B-AV (en option). Fonction de copie (en option) Sélectionnez une source pour l'enregistrement sur le magnétoscope. Sélectionnez le menu SPECIF. (Feature) dans le menu principal. Sélectionnez la source PERITEL 2 ou appuyez sur la touche ou button. Caméra vidéo et caméscope Connexion à l'entrée AV avant (F-AV) en option: Connectez votre camera vidéo ou votre caméscope au panneau avant de votre téléviseur. Raccordez votre équipement au téléviseur via les prises VIDEO , AUDIO R et AUDIO L. Vous devez faire correspondre vos prises avec les prises de couleur identique. Connexion à l'entrée/sortie AV arrière (B-AV) (en option) Branchez votre camera vidéo ou votre caméscope à l'arrière du téléviseur. Raccordez votre équipement au téléviseur via les prises VIDEO , AUDIO R et AUDIO L. Vous devez faire correspondre vos fiches avec les prises de couleur identique. Branchement du casque (en option) Utilisez le connecteur casque stéréo (HP) situé dans la partie inférieure de la face avant de votre TV pour brancher votre casque. Conseils Nettoyage de l'écran Pour nettoyer l'écran, utilisez un chiffon doux, légè- rement humide. N'utilisez pas de produits nettoyants abrasifs car ils risquent d'endommager la surface de l'écran du téléviseur. Image médiocre Si la qualité de l'image est médiocre, assurez-vous que le système de diffusion sélectionné est correct. Vérifiez que le téléviseur ou l'antenne n'est pas placé trop près des haut-parleurs, d'un équipement radio non mis à la terre ou d'un éclairage au néon. Des montagnes ou des édifices élevés peuvent gê- ner la réception et créer des images doubles ou floues. Parfois, il suffit de modifier l'orientation de l'antenne pour améliorer la qualité de l'image. Cette dernière peut être également dégradée lorsque deux périphériques sont connectés au téléviseur en même temps. Dans ce cas, débranchez l'un des ap- pareils. 50083563-03-FRA-2127-5040 UK-AK30-ST7P-T3X-RF-COST-(J SASE).p65 07.02.2006, 11:1237- 38 - Pas d'image Assurez-vous que l'antenne est correctement bran- chée. Vérifiez que la connexion à la prise d'antenne est correcte, que le câble n'est pas endommagé et que les bons connecteurs ont été utilisés. En cas de doute, adressez-vous à votre revendeur. Pas d'image signifie que votre téléviseur ne reçoit pas de transmission. Assurez-vous que vous avez appuyé sur les touches appropriées de la télécommande. Pour ce faire, essayez une nouvelle fois. Son Vous n'entendez aucun son. Vérifiez que vous n'avez pas coupé le son en appuyant sur la touche Silence ( ). Vérifiez également que les haut-parleurs ex- ternes sont correctement raccordées au téléviseur. Le son ne sort que par un seul des haut-parleurs. Vérifiez que la balance des haut-parleurs n'est pas exagérément réglée dans une direction (voir Menu SON). Télécommande Votre téléviseur ne répond plus à la télécommande. Appuyez une nouvelle fois sur la touche STANDARD (Norme) de la télécommande. Il se peut que les piles soient usées. Dans ce cas, vous pouvez toujours utiliser les touches situées sur le panneau de com- mande à l'avant du téléviseur. Vérifiez que vous n'avez pas sélectionné un mau- vais menu. Appuyez sur la touche STANDARD (Norme) pour revenir en mode

ou appuyez sur la tou- che pour revenir au menu précédent. Pas de solution Mettez votre téléviseur hors tension, puis remettez- le en marche. S'il ne fonctionne pas, appelez le ser- vice après-vente. En aucun cas vous ne devez ten- ter de réparer l'appareil par vous-même. Caractéristiques techniques RADIOIFFUSION PAL SECAM B/G D/K L/L

75 Ohm (asymétrique)
