GEBRUIKSAANWIJZING DTV 21504 DUAL

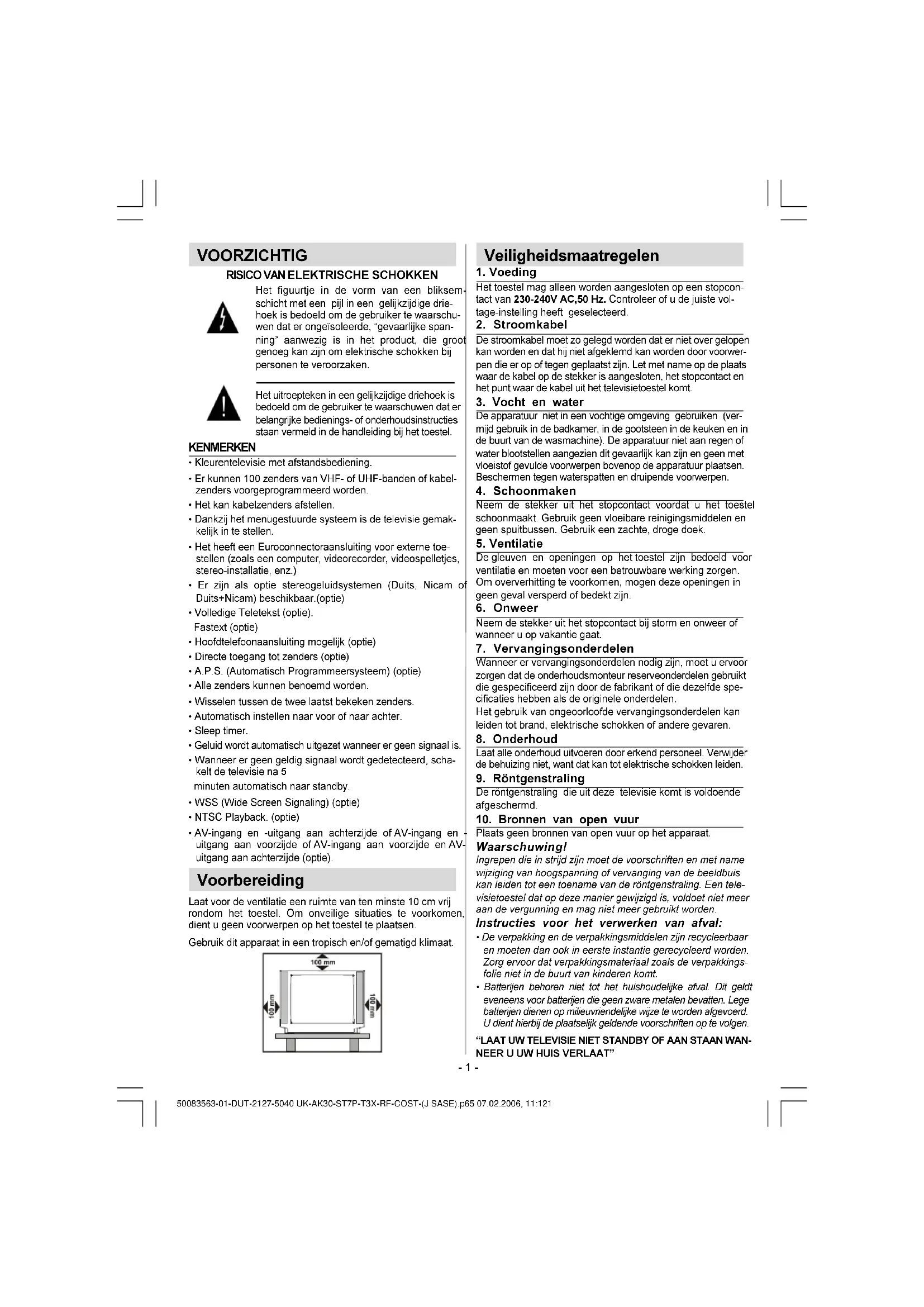

Het figuurtje in de vorm van een bliksemschicht met een pijl in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen dat er ongeisoleerde, "gevaarlijke spanning" aanwezig is in het product, die groot genoeg kan zijn om elektrische schokken bij personen te veroorzaken.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen dat er belangrijke bedienings- of onderhoudsinstructies staan vermeld in de handleiding bij het toestel.

KENMERKEN

• Kleurentelevisie met afstandsbediening.
• Er kunnen 100 zenders van VHF- of UHF-banden of kabelzenders voorgeprogrammeerd worden.
  • Het kan kabelzenders afstellen.
• Dankzij het menugestuurde systeem is de televisie gemakkelijk in te stellen.
• Het heeft een Euroconnectoraansluiting voor externe toestellen (zoals een computer, videorecorder, videospelletjes, stereo-installatie, enz.)
• Er zijn als optie stereogeluidsystemen (Duits, Nicam of Duits+Nicam) beschikbaar.(optie)

• Volledige Teletekst (optie).

Fastext (optie)

• Hoofdtelefoonaansluiting mogelijk (optie)

- Directe toegang tot zenders (optie)

• A.P.S. (Automatisch Programmeersysteem) (optie)

- Alle zenders kunnen benoemd worden.

- Wisselen tussen de twee laatst bekeken zenders.

- Automatisch instellen naar voor of naar achter.

- Sleep timer.

- Geluid wordt automatisch uitgezet wanneer er geen signaal is.

- Wanneer er geen geldig signaal wordt gedetecteerd, schakelt de televisie na 5

minuten automatisch naar standby.

• WSS (Wide Screen Signaling) (optie)

• NTSC Playback. (optie)

- AV-ingang en -uitgang aan achterzijde of AV-ingang en -uitgang aan voorzijde of AV-ingang aan voorzijde en AV-uitgang aan achterzijde (optie).

Voorbereiding

Laat voor de ventilatie een ruimte van ten minste 10 cm vrij rondom het toestel. Om onveilige situaties te voorkomen, dient u geen voorwerpen op het toestel te plaatsen.

Gebruik dit apparaat in een tropisch en/of gematigd klimaat.

100 mm 100 mm 100 mm

Veiligheidsmaatregelen

1. Voeding

Het toestel mag alleen worden aangesloten op een stopcontact van 230-240V AC,50 Hz. Controleer of u de juiste vol-tage-instelling heeft geselecteerd.

2. Stroomkabel

De stroomkabel moet zo gelegd worden dat er niet over gelopen kan worden en dat hij niet afgeklemd kan worden door voorwerpen die er op of tegen geplaatst zijn. Let met name op de plaats waar de kabel op de stekker is aangesloten, het stopcontact en het punt waar de kabel uit het televisietoestel komt.

3. Vocht en water

De apparatuur niet in een vochtige omgeving gebruiken (vermijd gebruik in de badkamer, in de gootsteen in de keuken en in de buurt van de wasmachine). De apparatuur niet aan regen of water blootstellen aangezien dit gevaarlijk kan zijn en geen met vloeistof gevulde voorwerpen bovenop de apparatuur plaatsen. Beschermen tegen waterspatten en druipende voorwerpen.

4. Schoonmaken

Neem de stekker uit het stopcontact voordat u het toestel schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen en geen spuitbussen. Gebruik een zachte, droge doek.

5. Ventilatie

De gleuven en openingen op het toestel zijn bedoeld voor ventilatie en moeten voor een betrouwbare werking zorgen. Om oververhitting te voorkomen, mogen deze openingen in geen geval versperd of bedekt zijn.

6. Onweer

Neem de stekker uit het stopcontact bij storm en onweer of wanneer u op vakantie gaat.

7. Vervangingsonderdelen

Wanneer er vervangingsonderdelen nodig zijn, moet u ervoor zorgen dat de onderhoudsmonteur reserveonderdelen gebruikt die gespecificeerd zijn door de fabrikant of die dezelfde specificaties hebben als de originele onderdelen.

Het gebruik van ongeoorloofde vervangingsonderdelen kan leiden tot brand, elektrische schokken of andere gevaren.

8. Onderhoud

Laat alle onderhoud uitvoeren door erkend personeel. Verwijder de behuizing niet, want dat kan tot elektrische schokken leiden.

9. Röntgenstraling

De röntgenstraling die uit deze televisie kommt is voldoende afgeschermd.

10. Bronnen van open vuur

Plaats geen bronnen van open vuur op het apparaat.

Waarschuwing!

Ingrepen die in strijd zijn moet de voorschriften en met name wijziging van hoogspanning of vervanging van de beeldbuis kan leiden tot een toename van de röntgenstraling. Een televisietoestel dat op deze manier gewijzigd is, voldoet niet meer aan de vergunning en mag niet meer gebruikt worden.

Instructies voor het verwerken van afval:

- De verpakking en de verpakkingsmiddelen zijn recycleerbaar en moeten dan ook in eerste instantie gerecycleerd worden. Zorg ervoor dat verpakkingsmateriaal zoals de verpakkingsfolie niet in de buurt van kinderen komt.

- Batterijen behoren niet tot het huishoudelijke afval. Dit geldt eveneens voor batterijen die geen zware metalen bevatten. Lege batterijen dienen op milieuvriendelijke wijze te worden afgevoerd. U dient hierbij de plaatselijk geldende voorschriften op te volgen.

"LAAT UW TELEVISIE NIET STANDBY OF AAN STAAN WAN-NEER U UW HUIS VERLAAT"

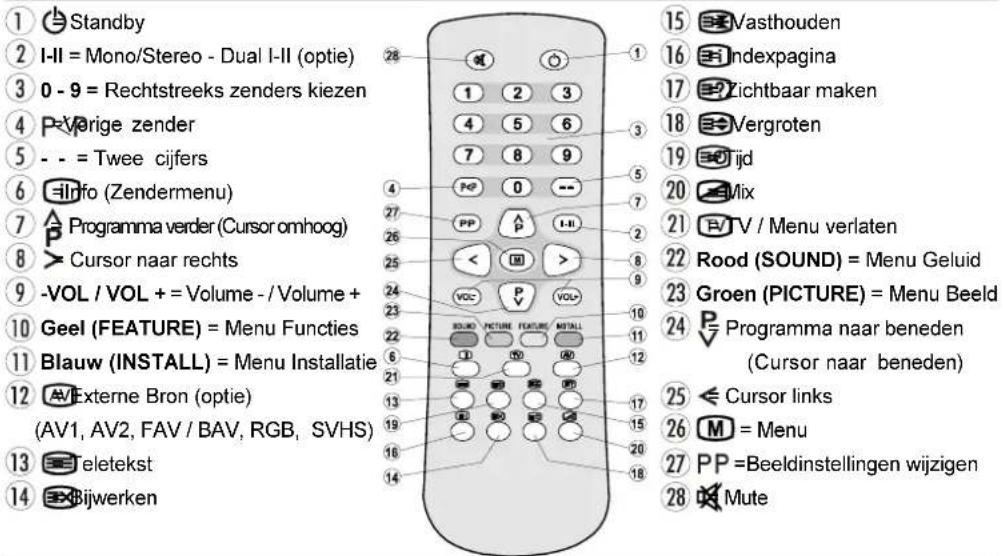

Toetsen op die afstandstbeetlening

1 Standby 2 I-II = Mono/Stereo - Dual I-II (optie) 3 0 - 9 = Rechtstreeks zenders kiezen 4 P=Vorige zender 5 -- = Twee cijfers 6 Info (Zendermenu) 7 Programma verder (Cursor omhoog) 8 > Cursor naar rechts 9 -VOL / VOL + = Volume - /Volume + 10 Geel (FEATURE) = Menu Functies 11 Blauw (INSTALL) = Menu Installatie 12 AV/Externe Bron (optie) (AV1, AV2, FAV / BAV, RGB, SVHS) 13 Teletekst 14 Bijwerken 28 1 2 3 4 5 6 7 8 9 4 27 26 25 24 23 22 6 21 13 19 16 14 15 Vasthouden 16 Indexpagina 17 Zichtbaar maken 18 Vergroten 19 Tijd 20 Mix 21 V / Menu verlaten 22 Rood (SOUND) = Menu Geluid 23 Groen (PICTURE) = Menu Beeld 24 P=Programma naar beneden (Cursor naar beneden) 25 < Cursor links 26 M = Menu 27 PP =Beeldinstellingen wijzigen 28 Mute

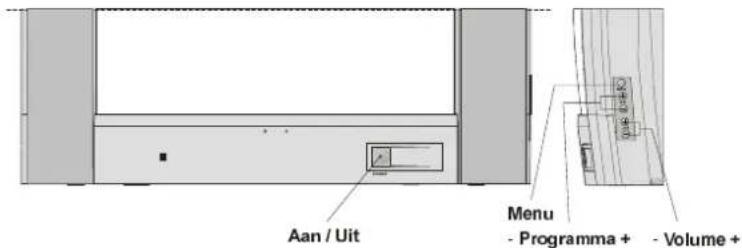

Frontpaneel en randbaansluitingen

Aan / Uit Menu - Programma + - Volume +

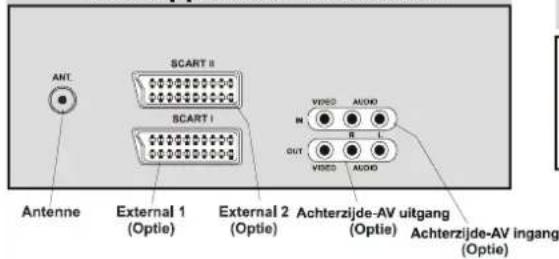

Randapparatuur aansluiten

ANT SCART II SCART I Antenne External 1 External 2 Achterzijde-AV uitgang (Optie) (Optie) (Optie) (Optie) OUT VIDEO AUDIO VIDEO AUDIO Achterzijde-AV ingang (Optie)

Antenne-aansluitingen

Buitenantenne-aansluitingen Ronde 75-ohms coaxiaalkabel Achterkant van TV

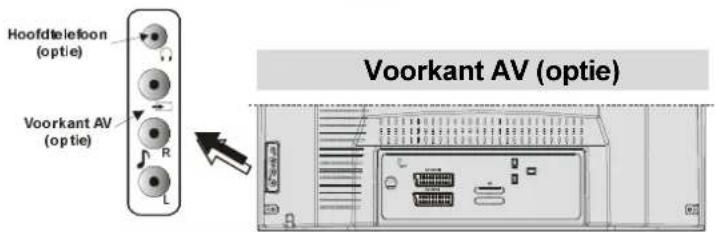

Hoofdtelefoon (optie) Voorkant AV (optie) Voorkant AV (optie)

Voordat u uw televisie inschakelt

Elektriciteitsaansluiting

BELANGRIJK: Het televisietoestel is bedoeld om bij 230-240V AC,50 Hz te werken.

Aansluiting op het RF-contact

- Sluit de antenne- of kabeltelevisiestekker aan op het RF-contact aan de achterkant van de televisie en sluit de kabelstekker die uit de TV-uitgang bij andere toestellen (VCR, DVB etc.) komt ook op dit contact aan.

TV REAR PANEL TREQ VHULF CABLE TV

Batterijen in die aafstandstleediening plaatsen

• Plaats de batterijen in de juiste richting, zoals hieronder aangegeven.
• Verwijder de batterijdeksel die zich aan de achterkant van de afstandsbediening bevindt door deze voorzichtig naar boven te trekken, vanaf het aangegeven deel.
• Doe twee MN2400 AAA of soortgelijke batterijen in het batterijvak.
• Schuif de deksel van het batterijvak weer terug.

OPMERKING: Verwijder de batterijen uit de afstandsbediening wanneer u deze gedurende lange tijd niet gebruikt. U riskeert anders dat de batterijen gaan lekken en daardoor schade veroorzaken.

De televisie in- en uitschakelen

De televisie inschakelen

Uw televisie wordt in twee stappen ingeschakeld:

1- Druk op de aan/uitknop aan de voorzijde van het televisietoestel. De televisie gaat automatisch standby staan en het RODE lampje onderaan de televisie gaat branden.
2- Om de televisie vanuit standbypositie in te schakelen:

Druk op een cijfertoets op de afstandsbediening, zodat u een zendernummer kiest, of,

Druk op de toetsen Zender Omhoog of Omlaag aan de voorzijde van de televisie of op de afstandsbediening, zodat de zender die het laatst is uitgeschakeld, gekozen wordt. Op beide manieren wordt de televisie ingeschakeld, waarna het RODE lampje GROEN wordt.

De televisie uitschakelen

- Druk op de standbytoets op de afstandsbediening, zodat de televisie standby komt te staan. Het GROENE lampje wordt ROOD,

of,

Druk op de aan/uittoets aan de voorzijde van het televisietoestel, zodat de televisie wordt uitgeschakeld. Het GROENE lampje gaat uit.

De televisie bedienen

U kunt uw televisie bedienen met behulp van de afstandsbediening en met de toetsen op het toestel zelf.

A.P.S. (optie) (Automatisch Programmeersysteem)

Het berichte "CONTROLEER ANTENNE KABEL AUTOMATISCH OPZOEKSYSTEM" wordt weergegeven wanneer u uw televisie voor de eerste keer aanzet. APS zoekt en sorteert alle zenders en slaat ze automatisch op op uw televisie, afhankelijk van de wijze waarop de zendersystemen in uw regio werken.

Om APS op te heffen voordat het van start gaat, drukt u de toets TV" in. Kies eerst het LAND en de OVERZICHT KANALEN (optie). Dit is van invloed op het sorteerproces in APS. Om Start te kiezen, dient u

de "P" of "P" toets te gebruiken of op de "<" of ">" toets te drukken.

A.P.S. CONTROLEER ANTENNE KABEL AUTOMATISCH OPZOEKSYSTEM LAND NL OVERZICHT KANALEN WEST EUROPE STANDAARD BG START (optie)

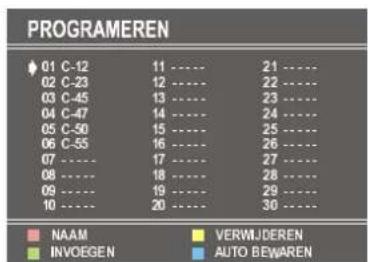

Nadat APS gereed is, wordt een zondeelijstophetet scherm weergegeven. Im deze deelijstziele u dede zendernummers en de maandde aan dezekoders zijn toegekend.

Als u de zenders een andere plaats en/of naam wilt geven, kunt u dat doen in het menu Zenders.

De toetsen op het televisietoestel gebruiken U kunt het geluid instellen en de zenders kiezen met behulp van de toetsen aan de voorzijde van het televisietoestel.

Bediening met de afstandsbediening

Met de afstandsbediening van uw televisie kunt u alle functies van het door u gekozen model bedienen. De functies worden beschreven in de volgorde van het menusysteem van uw televisie. De functies van het menusysteem worden beschreven in het gedeelte Menusysteem.

Instelling van het geluidsvolume

Druk op de "VOL+" toets om het geluid harder te zetten.

Druk op de "VOL-" toets om het geluid zachter te zetten. Er wordt middenonder op het scherm een schaalverdeling voor het geluid weergegeven.

PP ^P I-II < M > VOL- P V VOL+

-

Een zender kiezen (Vorige of volgende zender)

- Druk op de "P toets op de vorige zender te kiezen.

- Druk op de toets om de volgende zender te kiezen.

Een zender kiezen (rechtstreeks)

Druk op de cijfertoetsen van de afstandsbediening om zenders tussen 0 en 9 te kiezen. De televisie gaat naar de gekozen zender. Om zenders tussen 10 en 99 te kiezen, moet u de toets voor dubbele cijfers “--” gebruiken.

P -- Dit vakje wordt linksboven op het scherm weergegeven.

Kies daarna met de cijfertoetsen het nummer van de zender die u wilt kiezen (bijv. voor zender 27 drukt u eerst op 2 en vervolgens op 7). Wanneer u te lang wacht voordat u op een cijfertoets drukt, wordt deze functie genegeerd en het vakje wordt niet langer op het scherm weergegeven. Op dezelfde manier moet u niet te lang wachten om de tweede cijfertoets in te drukken. U heeft hiervoor maximaal 3 seconden de tijd.

Druk rechtstreeks op het zendernummer om de zenders met 1 cijfer te kiezen.

Wisselen tussen zenders

- Druk op de toets "P<P" (wisselen tussen zenders) om de laatst geselecteerde zender te kiezen. Met deze toets kunt u wisselen tussen de twee laatst gekozen zenders. Kies bijvoorbeeld zender 8, en vervolgens zender 2. Als u nu op de toets "P<P" drukt, wordt zender 8 gekozen. Als u opnieuw op deze toets drukt, wordt zender 2 gekozen, enzo-voorts.

Druk op de "Mets. Het hoofdmenu wordt midden op het scherm weergegeven.

MENU ◆GELUID BEELD KENMERK INSTALLATIE PROGRAMEREN

Als u een submenu wilt selecteren, gebruikt u de "P" of "P" toets, en drukt u op de "<" of "> " toets. Elke optie kan ook geselecteerd worden met de gekleurde toets en de "-toets op de afstandsbediening.

"Moets, Hoofdmenu.

Rode toets, Menu Geluid.

Groene toets, Menu Beeld.

Gele toets, Menu Speciale functies.

Blauwe toets, Installatiemenu.

"itoet, Zendermenu.

De menutoets heeft twee functies. De eerste functie is het openen en sluiten van het "HOOFDMENU" en de tweede is het sluiten van het submenu en het openen van het volgende submenu.

Menu Geluid

De geluidsinstellingen wijzigen

- Ga rechtstreeks naar het menu Geluid door op de rode toets te drukken, of

- als u het hoofdmenu opent, is Geluid de eerste geselecteerde optie. In het hoofdmenu kiest u GE-

LUID met behulp van de "A" of "P" toets, en vervolgens opent u het menu Geluid door op de " " toets te drukken.

Het geluidsvolume instellen

Als u het menu Geluid opent, is Volume de eerste geselecteerde optie.

- Druk op de "toets om het geluid harder te zetten.

- Druk op de "toets om het geluid zachter te zetten.

U kunt het volume ook rechtstreeks wijzigen met behulp van de toetsen "VOL+" (harder) of "VOL-"(zachter).

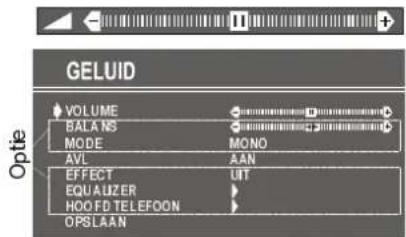

GELUID VOLUME BALAN MODE AVL EFFECT EQUALIZER HOO FD TELEFOON OPSLAAN

De balans instellen

(Als uw televisie voorzienis van ree esteterogelodis systeem)

Hiermee kunt u de verdeling tussen de linker- en rechterluidsprekers aanpassen.

- Gebruik de "of" toets op Balans te selecteren.

- Druk op de "toets om de balans naar rechts te wijzigen.

- Druk op de < toets om de balans naar links te wijzigen.

Als de balans in het midden staat, wordt de cursor weergegeven met aan weerszijden een pijl

De modus kiezen (Mode)

(als uw televisie voorzien is van een stereogeluidssysteem)

- Gebruik de "P of " foets om de Modus te kiezen.

- Druk op "of" toets om de Modus te wijzigen.

U kunt kiezen tussen MONO, STEREO of DUAL (I-II) standen, alleen indien de gekozen zender die stand ondersteunt.

U kunt de geluidsstand ook rechtstreeks wijzigen door op de "I-II"toets op uw afstandsbediening te drukken.

De AVL instellen

De functie Automatische Volumelimitering (AVL) zet het geluid op een standaardwaarde, zodat het geluid steeds op hetzelfde niveau blijft als u tussen zenders met verschillende geluidssterktes wisselt. Door op de " of " toets te drukken, schakelt u deze functie in en uit.

Het effect instellen

(Indien uw televisie voorzien is van een stereogeluidssysteem)(optie)

U kunt deze functie gebruiken om het geluidseffect in en uit te schakelen. Door op de " " toets te drukken, schakelt u deze functie in en uit. Indien het huidige geluidssysteem MONO is en het geluidseffect is ingeschakeld, dan klinkt het geluid alsof het STEREO is. Als het huidige geluidssysteem STEREO is, wordt het geluid dieper als dit effect ingeschakeld is. Als het wordt uitgeschakeld, heeft dat geen wijzigingen in MONO en STEREO tot gevolg.

Equalizer

(als uw televisie voorzien is van een stereogeluidssysteem) (optie).

Om het submenu Equalizer te openen, kiest u Equalizer met behulp van de "P of " P toets. Vervolgens opent u het menu Equalizer door op de " <of " " toets te drukken.

EQUALIZER NODE 120 Hz 500 Hz 1.5 KHz 5 KHz 10 KHz OPSLAAN USER

In het MODUS-onderdeel zijn er vijf vooraf ingestelde en een door de gebruiker in te stellen mogelijkheden. Het gaat om GEBRUIKER, CLASSIC, JAZZ, ROCK,

POP en WLAK. De vooraf friggestelde opties kunnen niet door de gebruiker veranderd worden. Als u een van de frequentiewaarden van de vooraf ingestelde opties verandert, schakelt de MODUS automatisch over naar de GEBRUIKERS-optie. De GEBRUIKERS-optie kan wel door de gebruiker worden aangepast De 5 onderdelen onder MODUS zijn beschikbaar om de geluidsinstellingen aan te passen in 5 frequentiewaarden: 120 Hz, 500 Hz, 1.5 kHz, 5 kHz en 10 kHz.

Om de waarden van de 5 frequentie-opties te wijzen, selecteert u een van de opties met behulp van de "P" of "P" toets, en vervolgens drukt u op ">” om de waarde te verhogen, of <" om de waarde te verminderen. In de middelste stand wordt de cursor weergegeven met aan weerszijden een pijl.

Om de instellingen voor de Equalizer op te slaan, drukt u op de "<" of "> " toets op in de OPSLAAN-optie.

Gedurende het opslagproces worden alle onderde- len opgeslagen, en de informatie voor de GEBRUI- KERS-modus blijft bewaard. Met andere woorden:

wanneer de gebruikersmodus weer geselecteerd wordt, nadat de MODUS is opgeslagen met een van de vooraf ingestelde opties, worden de door de gebruiker ingestelde frequentiewaarden ingesteld.

De geluidsinstellingen voor de hoofdtelefoon wijzigen

(als uw televisie voorzien is van een stereogeluidssysteem) (optie)

Als u op de "of" "bets op HOOFDTELEFOON drukt, opent u het menu Hoofdtelefoon. Dit is een submenu van het menu Geluid, en alle opties in dit menu werken op dezelfde manier als in het menu Geluid.

Het geluidsvolume van de hoofdtelefoon instellen

(als uw televisie voorzien is van een stereogeluids systeem)

• Als u het menu Geluid hoofdtelefoon opent, is Volume de optie die als eerste geselecteerd is.
• Druk op de > toets om het geluid harder te zetten.
• Druk op de "toets om het geluid zachter te zetten.

(Als uw televisie voorzien is van een stereogeluidssysteem)

• Als de balans in het midden staat, wordt de cursor weergegeven met aan weerszijden een pijl.
• Gebruik de "Aof" toets om de Balans te selecteren.

- Druk op de "toets op de balans naar rechts te veranderen.

- Druk op de < toets om de balans naar links te veranderen.

De modus van de hoofdtelefoon instellen (als uw televisie voorzien is van een stereogeluids- systeem)

- Gebruik de "A of "Poets om de Modus te selecteren.

Als u op de < of > toets drukt, verandert de huidige geluidsmodus (bijv.: als de huidige geluidsmodus "stereo" is, wordt het stereo of vice versa). Bij een tweetalige uitzending kunt u de originele of nagesynchroniseerde versie kiezen met behulp van het menu Modus. Dus wanneer iemand via de luidsprekers naar de originele versie luistert, kan iemand anders via de hoofdtelefoon naar de nagesynchroniseerde versie luisteren.

De instellingen opslaan (Store)

- Selecteer Opslaan met behulp van de "P" of P toets. Druk op de "P" of "P" toets om de huidige volume- en balansinstelling van de hoofdtelefoon op te slaan. De opgeslagen waarden gelden voor alle zenders.

De instellingen opslaan

- Druk op de “<” of “>” toets in de OPSLAAN-optie om de instellingen van het menu Geluid op te slaan.

Menu Beeld

- Als u het menu Beeld rechtstreeks wilt openen, drukt u op de "GROENE" toets.

De helderheid, het contrast, de kleur en de scherpte instellen

- Nadat u een selectie hebt uitgevoerd met de " of

"P toets kunt u de helderheid, het contrast, de kleuren en de scherpte instellingen wijzigen met de "< of >toetsen.

BEELD HElderHBD KONTRAST KLEUR SCHERPTE MODE OPSLAAN 4:3

De Tint instellen

(Tijdens het afspelen van een NTSC- systeem, verschijnt dit alleen in AV-modus wanneer er een NTSC videobron wordt toegepast. Anders is de kleurdiepte-optie onzichtbaar in het menu Beeld) (optie):

• Gebruik de "A of " foets om kleurdiepte te selecteren.
• Druk op de "toets voor meer tint.
• Druk op de "toets voor minder tint.

De middenwaarde wordt aangegeven met aan weerszijden een pijl.

BEELD HELDERHEID KONTRAST KLEUR SCHERPTE TINT MODE 4.3 OPSLAAN

Modus

Dit onderdeel wordt gebruikt om de beeldgrootte te wijzigen.

Door op de " <of " " beets te drukken, kunt een van de drie beschikbare opties kiezen. Het betreft de opties 4:3, 16:9 en AUTO.

- AUTO (optie) Deze optie is alleen beschikbaar als uw televisie voorzien is van een WSS functie. Hiermee kan de beeldmodus automatisch gewijzigd worden, afhankelijk van de transmissie van de gekozen zender. Een voorbeeld: uw televisie staat in 4:3 modus, maar de transmissie van die bepaalde zender is in 16:9 modus. Als u de AUTO-modus selecteert, wordt de televisie automatisch naar 16:9 overgeschakeld. Als de televisie in 4:3 modus staat en de beeldverhouding van de zender is eveneens 4:3, verandert er niets als u de beeldmodus op AUTO modus zet.

WSS wordt alleen gebruikt in de functies TV en F-AV / B-AV (optie). Voor de selectie van de functie Picture in AV-1 en AV-2 wordt de waarde van pin 8 (van Scart) gebruikt. In de functies RGB en S-VHS kan de functie Picture 4:3 of 16:9 zijn (Auto-functie is niet beschikbaar.).(optie)

De instellingen opslaan

- Druk op de toets <" of " wanneer het item OPSLAAN staat geselecteerd, zodat de instellingen van het menu Beeld worden opgeslagen.

De opgeslagen instelling van het beeldformaat is alleen van toepassing in het huidige programma. De overige in het menu Beeld opgeslagen waarden zijn echter wel in alle programma's van toepassing.(optie)

Menu Kenmerk

- Om direct het functiemenu in te gaan, druk u op de "GEEL"-knop.

Sleep Timer

Wanneer u het Feature Menu binnengaat, is SLEEP TIMER de eerste geselecteerde optie. Gebruik de knop "of" om de waarden van de Sleep Timer te wijzigen tussen OFF, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 en 2:00:00.

KENMERK SLEEP TIMER KINDERSLOT TAAL AV2 AANSLUTING UIT UIT NEDERLANDS TV Optie

Kinderslot

U kunt deze functie gebruiken om te voorkooner dat kinderen de televisie aanzetten of programma's of aanpassingen wijzigen zonder afstandsbediening. De functie KINDERSLOT kan alleen AAN of UIT worden geschakeld, en wel met de "of" toets.

Als UIT is geselecteerd, is er geen verschil in de bediening van uw televisie. Wanneer AAN is geselecteerd, kan de televisie alleen bediend worden met behulp van de afstandsbediening. In dat geval werken de toetsen aan de voorzijde van het televisietoestel niet (met uitzondering van de AAN/UIT-knop).

De menutaal kiezen

U kunt de menutaal kiezen door met de " " or " > toets op het onderdeel TAAL te kiezen.

AV-2 AANSLUTING (optie)

(Alleen geldig in stereo-optie)

Vanuit de AV-2 uitgang kan gekozen worden tussen TV of AV-1. U kunt TV of AV-1 kiezen door op de “”< of “>” toets op “AV-2 AANSLUTING” te drukken.

Instellingen opslaan

In het functiemenu worden alle instellingen automatisch opgeslagen.

Menu Installatie

- Om het installatiemenu rechtstreeks te openen, drukt u op de BLAUWE toets.

De zender kiezen

Om het zendernummer te kiezen, kunt u de" of "toets gebruiken. U kunt ook de cijfertoetsen of de toets voor dubbele cijfers en vervolgens de cijfertoetsen gebruiken.

De bandbreedte kiezen

Voor de BAND kunt u kiezen tussen VHF1, VHF3 of UHF (in frequentie-optie) met behulp van de " toets.

• C of S (in de Zenderoptie).

De frequentie kiezen (optie)

De frequentiewaarde is

• 044 - 890 MHz voor band VHF1 - VHF3 - UHF.

INSTALLATIE PROGRAMMA 07 BAND VHF1 FREQUENCY 66,25 Optie STANDAARD BG ZOeken FYN AFSTEMMING OPSLAN

FREQUENCY kan gewijzigd worden met de "toets. U kunt ook de cijfertoetsen of det toets voor dubbele cijfers een voervolgensde cijfertoetsen gebruiken.

De decimale waarde in de frequentie kan niet worden gewijzigd met de cijfertoetsen, alleen met de "< of "> toets. De waarde kan worden ingesteld op 00, 25, 50 en 75. Ook als de fijnafstemming wordt gewijzigd, wijzigt het decimale gedeelte ges the decimal part.

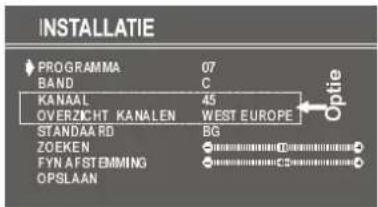

Het kanaal kiezen (optie)

Het KANAAL kan worden gewijzigd met behulp van de "of" toets. U kunt ook de cijfertoetsen of de toets voor dubbele cijfers en vervolgens de cijfer toetsen gebruiken.

01 - 41, voor alle kanalentabellen. De kanalentabel kiezen (optie)

CHANNEL TABLE (kanalentabel) is alleen geldig voor de kanaaloptie en kan een van de volgende instellingen zijn,

WEST-EUROPA

OOST-EUROPA

UK

FRANKRIJK

FRANKRIJK 2

met behulp van de " of " toets. De standaard kiezen

Met behulp van de "<" of "> " toets op STANDAARD kunt u de standaard instellen op B/G, D/K, I/I', L/L'. Zoeken selecteren

Om het zoekproces te starten, drukt u op de " " toets om vooruit te zoeken, of op de " " toets om achteruit te zoeken. Het ZOEKEN onderdeel knippert tijdens het zoeken, en stopt wanneer er een signaal gevonden wordt. Tijdens het zoeken wordt de bijna transparante menuachtergrond "BLAUW". Om het zoekproces te stoppen, moet u de " " of " " toets opnieuw indrukken.

Fijnafstemming selecteren.

U kunt de fijnafstemming selecteren als u (na een globale aanpassing) niet tevreden bent met het beeld op het scherm.

Gebruik de "<" of "> " toets op het onderdeel FYN

AFSTEMMING, totdat u tevreden bent met het beeld dat u op uw televisie ziet.

In de optie Kanaal staat de cursor voor de fijnafstemming meestal in het midden van de liniaal, met aan weerszijden een pijl.

De instellingen opslaan

Druk op de "<" of "> " toets op de OPSLAAN-optie om de instellingen van het installatiemenu op te slaan.

Menu Programeren

- Om het Zendermenu rechtstreeks te openen, drukt u op de toets "i

Als u de cursor in de vier richtingen beweegt, kunt u 30 zenders op dezelfde pagina krijgen. Door naar boven en beneden door de pagina's te bladeren met de navigatietoetsen kunt u alle zenders in TV-modus kiezen (met uitzondering van de AV-modus).

Door de cursor te bewegen wordt een zender automatisch geselecteerd. De gekozen zender wordt weergegeven in het GEEL. U kunt ook een zender selecteren met behulp van cijfertoetsen of de tweecijfertoets. Op deze manier worden zenders automatisch geselecteerd, en na selectie wordt de gekozen zender in het geel weergegeven. De TV-status wordt ook door de zenderselectie gewijzigd. Als u de tweecijfertoets gebruikt om een zender te selecteren, wordt het zendernummer op het scherm weergeven in de vorm van "P --". Als u daarna cijfertoetsen indrukt, worden de cijfers hierin weergegeven.

Het zendernummer ligt tussen 00 en 99.

Zendernaam heeft een naamreeks met 5 tekens. Na het automatische bewaarproces zijn de zendernamen ingesteld op:

- Frequentiezoeken "PR01" (zendernummer),

- Kanaalzoeken "C-01" of "S-01" (band en kanaal-nummer), standaard.

Aan de onderkant van het menu bevindt zich een gedeelte met functies waarmee zenders gesorteerd kunnen worden. Elke functie wordt geactiveerd met een kleurentoets (hierboven uitgelegd). Met NAAM kunt u de naam van de zender wijzigen.

Met VERWIJDEREN kunt u programma's wissen.

Het gedeelte INVOEGEN is bedoeld om zenders een andere plaats te geven. Door het deel AUTO BEWA-REN te kiezen, wordt het menu A.P.S., opslaan beschikbaar.

Als u de naam van een bepaalde zender wilt wijzigen, kiest u die zender en drukt u op de RODE toets (NAAM). De eerste letter van de gekozen naam begint te knipperen. Om die letter te wijzigen, kunt u de

"of " toets gebruiken. Om de volgende letters te kiezen, gebruikt u de " of " toets. Als de cursor

op de laatste letter van de zendernaam staat, drukt u op de "toets om de cursor naar het begin te verplaatsen. Als de cursor aan het begin van de zendernaam staat, verplaatst u de cursor naar het einde door op de "toets te drukken.

PROGRAMEREN 01 C-12 11 ---- 21 ---- 02 C-23 12 ---- 22 ---- 03 C-45 13 ---- 23 ---- 04 C-47 14 ---- 24 ---- 05 C-50 15 ---- 25 ---- 06 C-55 16 ---- 26 ---- 07 ---- 17 ---- 27 ---- 08 ---- 18 ---- 28 ---- 09 ---- 19 ---- 29 ---- 10 ---- 20 ---- 30 ---- ■ NAAM ■ VERWIJDEREN ■ AUTO BEWAREN

Nadat u de naam heeft gewijzigbodopropde RDDBE toets te drukken OPSLAAN, is de naam opgeslagen. Bij het programmeren van den naamvan een zeedder zijn de processen INVORGEN, VERWUJDEREN een AUTO BEWAREN uitgeschakeld. De "VERVALT"-optie kan wel gebruikt worden Mietdeze optievondroft een einde germaakt aan het programmeren van lede naam, als u de nieuwe naam niet wil topslaan.

Wanneer u op de GROENE knop drukt INVOEGEN, worden de functies "NAAM", "AUTO BEWAREN" en "VERWIJDEREN" gewist, en de gekozen zender (A) wordt in het groen weergegeven. De automatische selectie is nu opgeheven. De cursorbewegingen worden aangegeven in het GEEL. Met de navigatie-toetsen kan de bepaalde zenderplaats (B) gekozen worden en door opnieuw op de groene toets te drukken wordt de zender op die plaat de gevoegd.

De "VERVALT"-functie heeft het geactiveerde INVOE-GEN-proces op.

Voor het "VERWIJDEREN"-proces wordt de gele toets ingedrukt (de functies NAAM, INVOEGEN en AUTO BEWAREN zijn niet actief).

Als u opnieuw op de gele toets drukt, wordt de geselecteerde zender uit het programma gewist, en de daaronder liggende programma's schuiven één plaats op. Prog-00 wordt aangepast aan de eerste frequentiewaarde van VHF1 (44 MHz). Als u op de blauwe toets drukt, annuleert u het geactiveerde VERWIJDEREN-proces.

Om het menu Autom. Opslaan te openen, drukt u op de blauwe knop. Als u de functies van deze functie wilt kennen, lees dan A.P.S., hierna.

A.P.S., opslaan, voor het automatisch zoeken en opslaan van alle zenders is afhankelijk van de transmissie van zendersystemen in uw regio.

FREQUENTIE-OPTIE (optie)

A.P.S. CONTROLEER ANTENNE KABEL AUTOMATISCH OPZOERSYSTEM LAND NL STANDARDS BG START

Indien uw televisie meer dan een standaardoptie heeft (dat is afhankelijk van uw land) zou u het met behulp van de "of" teets kunnen wijzigen in BG, DK, I/I' of L/L', op het onderdeel STANDAARD.

Met de kanaaloptie kunt u de kanaaltabel kiezen met behulp van de " of " toets

(WEST EUROPE (WEST-EUROPA), EAST EUROPE (OOST-EUROPA), UK, FRANCE (FRANKRIJK), FRANCE2 (FRANKRIJK 2)).

Om APS op te heffen woorodat het van statt gaat, drukt u de toets "TV" in. Kies eerst het LAND en de OVERZICHT KANWALEN (optie). Dit is van invloed op het ssorteepooesin AARS. Oom Startte te kiezen, dient u de "of of toets oets georgekeniken of op de "of of toets oets rukkenken.

Nadat APS gereed is, wordt een zenderlijst op het scherm weergegeven. In de zenderlijst ziet u de zendernummers en de namen die aan de zenders zijn toegekend.

Als u de zenders een andere plaats en/of naam wilt geven, kunt u dat doen in het menu Zenders.

Andere functies

Persoonlijke voorkeuren (PP)

Alle vooraf ingestelde waarden worden hersteld wanneer u op "PP" drukt.

Blauwe achtergrond bij geen signaal

Indien er geen geldig signaal wordt gedetecteerd (in TV (optie)- of AV-modus) wordt een blauwe achtergrond weergegeven. Gedurende het zoekproces is de blauwe achtergrond niet actief. In plaats daarvan wordt een andere functie gegeven: de half-transparante menuachtergrond wordt blauw.

AV-Modi (optie)

Met behulp van de knop "AV" kunt u de televisie schakelen naar AV-modi (behalve wanneer u zich in teletext bevindt). Wanneer u achtereenvolgens op deze knop drukt, schakelt de televisie naar de AV-modi: AV-1, AV-2, F-AV/B-AV (Front AV / Back AV), RGB, SVHS (optie).

AV-1 ondersteunt de RGB-modus en AV-2 ondersteunt de SVHS-modus. Maar als er een kleuren-probleem bestaan in de AV-1 of AV-2 modi, dient u de AV-modus te forceren in RGB- of SVHS-modus.

Als u de AV-modus wilt verlaten, drukt u op de " TV" toets.

Teletekst

(Deze informatie is alleen van toepassing indien uw televisie teletekst kan ontvangen) (op-tie)

Teletekst is een informatiesysteem dat tekst op uw televisiescherm weergeeft.

Teletekst bedienen

• Selecteer een zender waarop Teletekst wordt uit gezonden.
• Druk op de (TELETEKST) bets. Meestal wordt daarna een inhoudsopgave (index) op het scherm weergegeven.

Een teletekstpagina kiezen

- Kies met de cijfertoetsen het gewenste Teletekst- paginanummer.

PP ^P I-II < M > VOL- P V VOL+

• Druk op de "P toets om Teletekst met één pagina tegelijkertijd naar voren te bladeren
• Druk op de "Poets om Teletekst met één pagina tegelijkertijd naar achteren te bladeren.

Een indexpagina kiezen

- Als u het paginanummer van de index wilt kiezen (dit is meestal pagina 100), drukt u op de "toets.

Teletekst over een televisieprogramma kiezen

• Druk op de "toets. De tekst wordt nu over het programma op het scherm weergegeven.
• Druk opnieuw op de "toets om terug te keren naar de Teletekstpagina.

Naar een pagina zoeken terwijl u televisie aan het kijken bent

- Als u op terwijl de Teletekstmode aanstaat, schakelt u over op de TV-modus. Als u nogmaals op , verandert de mode van TV naar de laatste Teletekstpagina die u bekeken heeft. Voer in TV-mode een paginanummer in met behulp van de cijfertoetsen. Als u cijfers invoert, verschijnt de eerste regel van de teletekstpagina bovenaan het scherm; het blijft daar staan totdat de gevraagde pagina gevonden is. Dan wordt de teletekstregel vervangen door het paginanummer, om aan te geven dat de pagina gevonden is. Nu kunt u deze teletekstpagina weergeven door op de te drukken.

Tekst in dubbele hoogte kiezen

• Druk op de "toets om de bovenste helft van de informatiepagina te laten weergeven in dubbele hoogte.
• Druk nieuw op de "toets om de onderste helft van de informatiepagina te laten weergeven in dubbele hoogte.
• Druk nogmaals op de "toets om de volledige pagina in normale hoogte te bekijken.

Verborgen informatie bekijken

• Als u eenmaal op de "toets drukt, worden de antwoorden zichtbaar op een pagina met een quiz of spelletje.
• Als u nogmaals op de "toets drukt, worden de antwoorden weer verborgen.

Automatische paginaovergang stopzetten

De teletekstpagina die u geselecteerd heeft, bevat misschien meer informatie dan op het scherm staat; de rest van de informatie wordt na een tijdje weergegeven.

- Druk op de "Bets om de automatische pagina-overgang stop te zetten.

- Druk opnieuw op de toets om de volgende pagina te laten weergeven.

Een Subcodepagina selecteren

Subcodepagina's zijn onderdelen van lange teletekstpagina's die alleen per onderdeel op het scherm weergegeven kunnen worden.

- Kies de Teletekstpagina die u wilt hebben.

• Druk op de "toets.

- Selecteer het gewenste subcodepaganummer door op vier cijfertoetsen te drukken (bijv. 0001).

- Als de geselecteerde subcodepagina niet binnen korte tijd wordt weergegeven, drukt op u op de "bets. De TV-zender wordt op het scherm weergegeven.

- Het teletekstpaginanummer wordt weergegeven in de linker bovenhoek van het scherm wanneer de geselecteerde pagina is gevonden.

- Druk op de #×toets om de geselecteerde Teletekst-pagina weer te geven.

SOUND PICTURE FEATURE INSTALL I IV AV 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Voor Fastext (optie)

(Dit is alleen van toepassing wanneer uw tv is uitgerust met Fastext (optie)).

Uw tv ondersteunt het teletekstsysteem met een geheugen van 7 pagina's. Wanneer een pagina van een van de in het geheugen opgeslagen 7 pagina's wordt ingetoetst, dan gaat het systeem niet naar de gevraagde pagina zoeken; in plaats daarvan wordt de pagina automatisch getoond.

- Druk op de toets A" om per pagina voorwaarts door teletekst te gaan.

•Druk op de toets om per pagina achterwaarts door teletekst te gaan.

Voor Fastext

De kop met het onderwerp van informatie staat eventueel in een bepaalde kleur weergegeven.

- Druk op de bijbehorende Rode, Groene, Gele of Blauwe toets zodat u snel naar de gewenste pagina kunt gaan.

Teletekst verlaten

- Druk op de " TV" toets. Het scherm schakelt over op TV-modus.

De tijd weergeven

- Als u een zender met teletekst bekijkt, drukt u op de "foets.

De huidige tijdinformatie, overgenomen van Teletekst, wordt gedurende 5 seconden middenboven in het scherm weergegeven.

- Als de zender waarnaar u kijkt geen Teletekst heeft, wordt er geen informatie weergegeven.

Andere apparaten aansluiten

Via de euroconnector (optie)

Uw tv is voorzien van een of twee SCART-aansluitingen. Indien u randapparatuur (bijv. video, decoder, etc.) via een SCART-aansluiting wilt aansluiten op uw tv, gebruik dan naar keuze de (optie) SCART1- of SCART2-ingang (optie).

Als een extern toestel via Euroconnectors is aangesloten, schakelt de televisie automatisch over naar de AV-modus.

Via de Ant ingang

Als u een videorecorder of een decoder op uw televisie wilt aansluiten, terwijl het toestel dat u wilt aansluiten niet voorzien is van een Euroconnector, moet u het aansluiten op de ANT invoer van uw televisietoestel. Als de videorecorder is aangesloten via een antenneaansluiting, wordt geadviseerd om zender 0 te gebruiken.

TV en videorecorder

Sluit de antennekabels aan.

U krijgt betere beeldkwaliteit als u ook een eurokabel aansluit op EXTERNAL aansluitpunten (optie). Playback NTSC (optie)

Sluit de NTSC videorecorder aan op een euroconnector aan de achterzijde van het televisie-toestel.

Sluit de NTSC videorecorder aan op de RCA-stekker aan de voorzijde van het televisietoestel (optie).

Druk vervolgens op de "AV" toets om AV1 of AV2 of FAV / BAV (optie) te selecteren.

Kopieermogelijkheid (optie)

Bronselectie voor het opnemen met een videorecorder.

- Kies het menu Functies in het hoofdmenu.

- Kies AV-2 AANSLUTING bron door op “<” of “>” toets te drukken.

Camera en Camcorder

Aansluiten op voorzijde AV-ingang (FAV) (optie):

Sluit uw camera of camcorder aan op de voorzijde van uw televisie.

- Sluit uw apparatuur op de televisie aan via de VIDEO (geel), AUDIO R (rood) en AUDIO L (wit) ingangen. U moet de aansluitpunten aansluiten op de ingang met dezelfde kleur.

Aansluiten op de achterzijde -AV (BAV) ingang / uitgang (optie):

Sluit uw camera of camcorder aan op de achterzijde van uw televisie.

- Sluit uw apparatuur op de televisie aan via de VIDEO (geel), AUDIO R (rood) en AUDIO L (wit) ingangen. U moet de aansluitpunten aansluiten op de ingang met dezelfde kleur.

Hoofdtelefoon aansluiten(optie)

Sluit de hoofdtelefoon aan op het contactpunt voor de stereo-hoofdtelefoon (HP) dat zich rechtsonder op de televisie bevindt.

Tips

Het televisiescherm schoonmaken

Maak het televisiescherm schoon met een enigszins vochtige, zachte doek. Gebruik geen agressieve schoonmaakmiddelen, deze kunnen de speciale laag over het televisiescherm aantasten.

Slecht beeld

Heeft u het juiste televisiesysteem gekozen? Staat uw televisietoestel met huisantenne te dicht bij de luidsprekers, bij niet-geaarde apparatuur, neonlichten, enz.?

Bergen of hoge gebouwen kunnen dubbele beelden of ruis veroorzaken.

Soms kunt u de beeldkwaliteit verbeteren door de antenne te draaien.

Is het beeld of Teletekst onherkenbaar?

Controleer of u de juiste frequentie heeft ingevoerd.

De beeldkwaliteit kan achteruitgaan wanneer er twee apparaten tegelijkertijd op de televisie zijn aangesloten. Maak in dat geval een van de twee apparate los.

Geen beeld

Is de antenne correct aangesloten? Zitten de stekkers stevig in de aansluitpunten?

Is de antennekabel beschadigd? Zijn er geschikte stekkers gebruikt om de antenne aan te sluiten? Als u het niet zeker weet, raadpleeg dan uw leverancier.

Geen beeld betekent dat uw televisie geen transmissie ontvangt. Heeft u de juiste toetsen op de afstandsbediening ingedrukt? Probeer het nog een keer.

Geluid

U krijgt geen geluid. Heeft u het geluid misschien onderbroken door op de "Xtoets te drukken?

Zijn er externe luidsprekers op de televisie aangesloten?

Er komt maar uit een van de luidsprekers geluid. Is de balans ingesteld op één zijde? Zie het menu GELUID.

Afstandsbediening

Uw televisie reageert niet meer op de afstandsbediening. Druk nog een keer op de TV toets. Misschien zijn de batterijen leeg. Als dat het geval is, kunt u in ieder geval nog de toetsen aan de voorzijde van uw televisietoestel gebruiken.

Heeft u het verkeerde menu gekozen? Druk op de

"TV" toets om terug te gaan naar "TV"-modus of druk op 'Mn' terug te keren naar het vorige menu.

Als dat niet helpt

Schakel uw televisietoestel uit en weer aan. Als dat niet helpt, bel dan een televisiemonteur. Probeer nooit zelf uw televisie te repareren.

Specifications

TV TOESTEL

On Screen Display (OSD-Weergave op het scherm)

RF ANTENNE INGANG

75 Ohm (niet uitgebalanceerd)

BEDRIJFSSPANNING

230-240 V AC, 50 Hz

AUDIO UITGANG
