Type de produit	Téléviseur LCD
Marque	Daewoo
Modèle	DW2220
Alimentation	220 V ~ 50 Hz
Réception	ATV (analogique câble) et DTV (TNT/DVB-T)
Connecteurs	USB, HDMI, VGA, SCART, YPbPr, Vidéo composite, Audio (RCA), Prise casque, Antenne 75 Ohm
Télécommande	Oui, avec 2 piles UM-4 (AAA)
Fonctions principales	Télétexte, EPG, Minuterie sommeil, Choix format d'image, Mute, Dual audio, Modes image et son
Langues du menu	Multilingue (dont français, allemand, italien)
Ventilation	Espace libre d'au moins 20 cm autour de l'appareil
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Sécurité	Éloigner de l'humidité et des sources de chaleur
Réparabilité	Utiliser des pièces détachées d'origine, contacter un centre technique agréé
Protection environnement	Ne pas jeter avec les ordures ménagères, recycler dans un point de collecte DEEE
Accessoires fournis	Télécommande, câble d'alimentation, piles (non listés explicitement mais habituels)

FOIRE AUX QUESTIONS - DW2220 DAEWOO

Comment brancher l'antenne TNT ?

Connectez une antenne TNT/DVB-T (non incluse) à la prise antenne 75 Ohm située à l'arrière du téléviseur. Appuyez ensuite sur la touche DTV de la télécommande pour passer en mode TNT.

Comment effectuer la recherche automatique des chaînes ?

Appuyez sur la touche MENU, sélectionnez la page TV (pour ATV) ou DTV (pour TNT) avec les touches ▼▲, puis choisissez RECHERCHE AUTO avec la touche ▶. Sélectionnez YES et appuyez sur ENTER pour lancer la recherche.

Comment régler la langue du menu ?

Appuyez sur MENU, utilisez la touche ▼ pour aller à la page FUNKTIONEN (ou réglages), puis appuyez sur ▶ pour choisir la langue souhaitée. Confirmez avec EXIT.

Comment utiliser la fonction Sleep Timer ?

Appuyez plusieurs fois sur la touche SLEEP de la télécommande pour sélectionner une durée (15 à 120 minutes). L'appareil s'éteindra automatiquement. Pour annuler, appuyez jusqu'à voir ARRET.

Comment connecter un ordinateur via VGA ?

Réglez votre PC sur une résolution VGA 1440x900 pixels à 60 Hz. Appuyez sur SOURCE, sélectionnez PC avec ▼ et ENTER. Connectez le téléviseur au PC avec un câble VGA (non fourni).

Quelle est la portée de la télécommande ?

La télécommande a une portée maximale de 6 mètres et un angle de fonctionnement d'environ 45 degrés par rapport au capteur infrarouge du téléviseur.

Comment nettoyer le téléviseur ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de liquides ni d'aérosols.

Que faire en cas d'orage ?

Débranchez le câble d'alimentation secteur et le cordon d'antenne pour protéger l'appareil contre la foudre.

Comment activer le télétexte ?

Appuyez sur la touche TEXT de la télécommande. Pour les chaînes TNT, appuyez d'abord sur TEXT puis sur ENTER. Utilisez les touches ▲▼ pour changer de page.

Comment régler les paramètres d'image ?

Appuyez sur MENU pour afficher le menu IMAGE. Sélectionnez PERSONNEL avec ▶, puis utilisez ▲▼ pour choisir CONTRASTE, LUMINOSITÉ, NETTETÉ, COULEUR. Réglez avec ◀▶. Les réglages sont automatiquement mémorisés.

MODE D'EMPLOI DW2220 DAEWOO

Nous vous remercions de l'achat de votre téléviseur DAEWOO. Lisez attentivement la notice avant la mise en marche de votre appareil. Assurez vous que l'appareil n'a pas été endommagé pendant le transport et vérifiez les accessoires fournis.

CONSIGNES DE SECURITE

Préparation

Placez votre téléviseur sur une surface stable.

N'utilisez que les fixations préconisées par le fabricant.

Ne placez aucun objet sur le téléviseur.

Veuillez vous assurer une ventilation autour du téléviseur (environ 20 cm).

Dans le cas d'une attache murale, assurez-vous d'une fixation solide.

Evitez de couvrir ou d'obstruer les fentes situées sur le dos de l'appareil qui permettent l'évacuation de la chaleur.

Source de tension

L'appareil doit être branché sur une source de tension 220 volts et 50 Hz.

Câbles de connexion

Assurez-vous que les câbles d'alimentation et les câbles annexes ne sont pas coincés afin de ne pas marcher dessus et entraîner une chute de l'appareil.

Humidité et source de chaleur

Gardez l'appareil éloigné de tout endroit humide.

Gardez l'appareil éloigné de toute source de chaleur.

Nettoyage et entretien

Débranchez le téléviscur avant le nettoyage. N'utilisez pas de liquide ni d'acrosol.

Nettoyez l'appareil avec un chiffon doux et sec.

En cas de panne, assurez-vous que le réparateur n'a utilisé que des pièces détachées d'origine car les pièces non autorisées peuvent conduire à un incendie, des chocs électriques ou tout autre type d'accident. Adressez-vous à des centres techniques..

Départ en vacances

Débranchez le câble d'alimentation secteur et le cordon d'antenne en cas d'orages. Ne laissez pas le LCD allumé si vous vous absentez pendant une longue période.

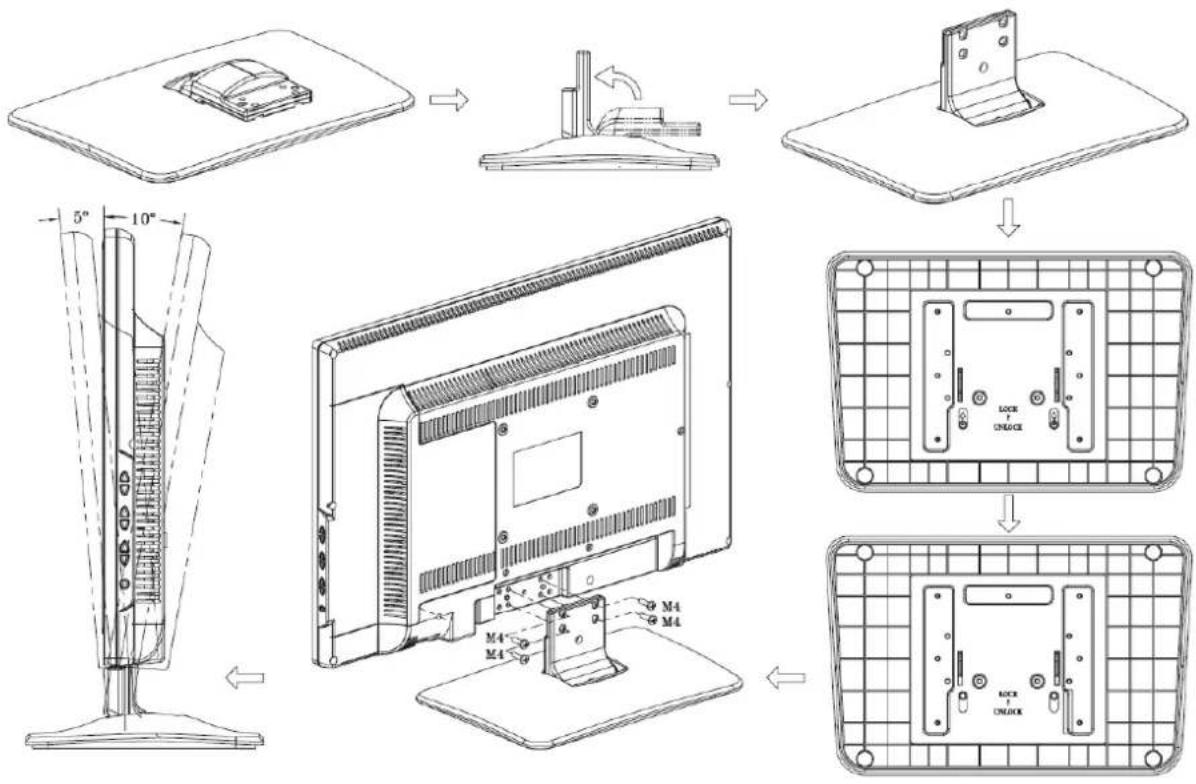

INSTALLATION DU PIED

Les touches à droite de l'appareil.

VOL+ Volume +

VOL- Volume -

CH+ Choix de programmes +

CH- Choix de programmes –

MENU Choix de menus

TV/AV Choix entre DTV (Digital TV), TV (Analog TV), AV, Scart, HDMI, PC, MEDIA

POWER Pour allumer l'appareil depuis veille.

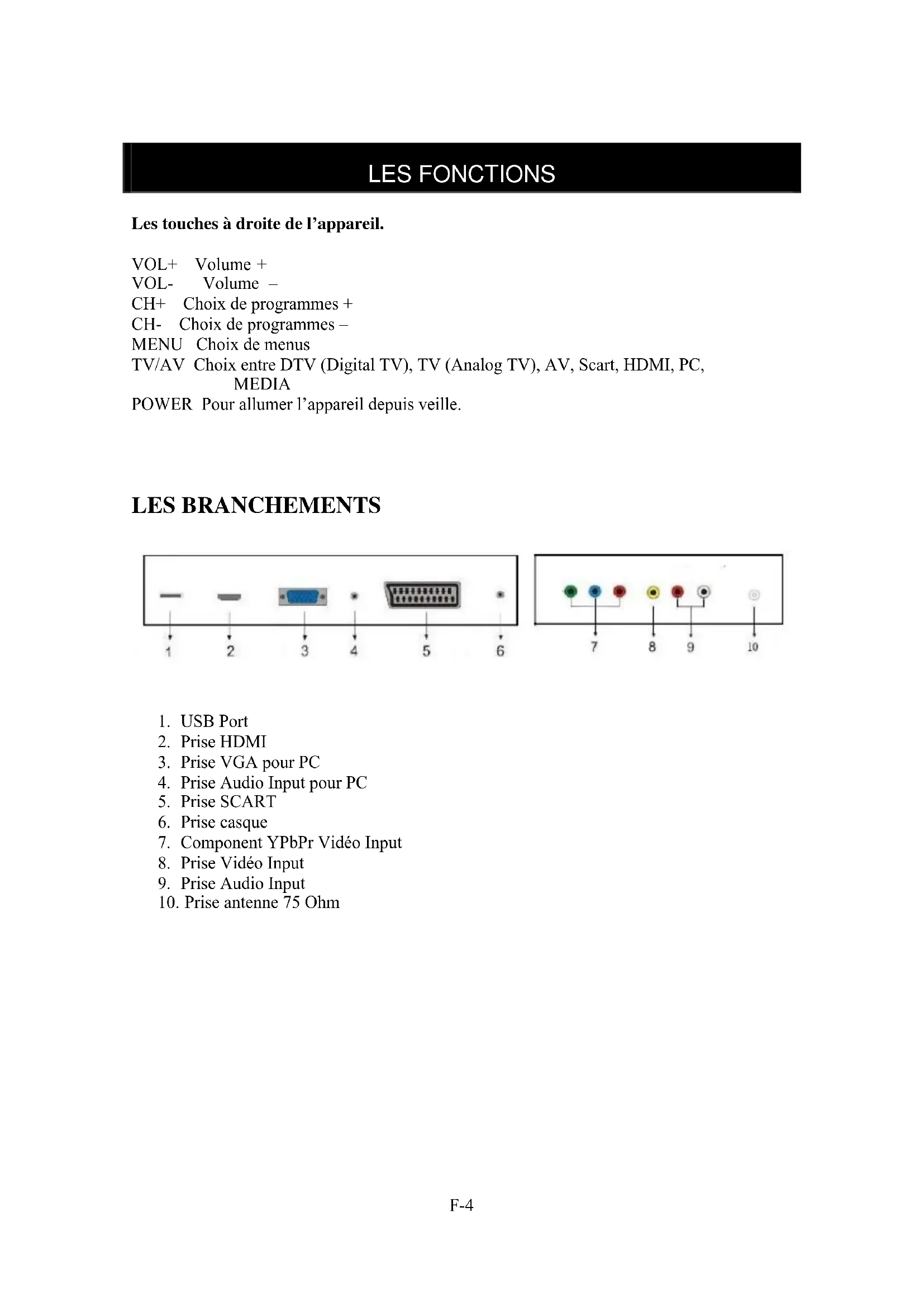

LES BRANCHEMENTS

1 2 3 4 5 6

7 8 9 10

1. USB Port
2. Prise HDMI
3. Prise VGA pour PC
4. Prise Audio Input pour PC
5. Prise SCART
6. Prise casque
7. Component YPbPr Vidéo Input
8. Prise Vidéo Input
9. Prise Audio Input
10. Prise antenne 75 Ohm

LA TELECOMMANDE

POWER Pour allumer l'appareil depuis veille.

MUTE Pour couper le son.

DUAL Pour programme bi-langue (Réseau câble)

SLEEP Pour régler la minuterie.

ASPECT Choix de format d'image.

ATV Commutation sur Analogue TV (Réseau câble)

DISPLAY Affichage d'information programmes

AUTO Réglage d'image automatique au mode PC.

PMODE Réglage d'image

SMODE Réglage son

DTV Commutation sur Digitale TV (TNT / DVB-T)

SOURCE Commutation des sources entre ATV (réseau câble),

TNT/DTV, AV, SCART, PC et HDMI.

MENUMenud'écran

EXIT Pour quitter le menu d'écran, le télétexte ou d'autres

fonctions.

ENTER Pour confirmer

0 - 9 Choix de programmes ou des pages du télétexte.

- / -- Commutation entre un chiffre et deux chiffres des

programmes.

POWER MUTE DUAL. SLEEP ASPECT ATV/ DISPLAY AUTO FMODE SMODE DTV SOURCE ENTER MENU EXIT 1 2 3 4 5 6 7 8 9 0 -/- CH INFO AUDIO ▼ FAV TV/RADIO VOL TEXT EPG SUBTITLE HOLD INDEX SIZE REVEAL SBPAGE RED GREEN YELLOW CYAN DAEWOO ELECTRONICS

Retour au programme précédent.

CH▲ Choix de programmes ▲

CH▼ Choix de programmes ▼

VOL + / - Volume + / -

INFO Affichage d'information d'un émetteur TNT

AUDIO Pour programme bi-langue. Seulement pour TNT.

TV/RADIO Seulement DVB-T, si Radio est disponible.

TEXT Affichage télétexte (accès / quitter télétexte)

EPG Guide électronique des programmes TNT.

SUBTITLE Marche/arrêt sous-titres si disponible (TNT)

HOLD Pour arrêter une page au télétexte.

INDEX Pour choisir page télétexte no. 100

SIZE Pour agrandissement des lettres du télétexte.

REVEAL Solution d'une devinette télétexte.

SBPAGE Subpage télétexte

RED GREEN

YELLOW Pour une sélection vite des pages télétexte BLUE

POWER MUTE DUAL. SLEEP ASPECT ATV DISPLAY AUTO PMODE SMODE DTV SOURCE ENTER MENU EXIT 1 2 3 4 5 6 7 8 9 0 -/- INFO AUDIO CH FAV TV/RADIO VOL TEXT EPG SUBTITLE HOLD INDEX SIZE REVEAL SBPAGE RED GREEN YELLOW CYAN DAEWOO ELECTRONICS

Portée de la télécommande

Orientez la télécommande vers le capteur sur l'appareil et appuyez en même temps sur la touche de fonction souhaitée.

° Distance : 6 m au maximum
° Angle : entre 45° environ

INSTALLATION DES PILES DE LA TELECOMMANDE

1. Retirez la trappe de piles.
2. Insérez 2 piles UM-4 et respecté la polarité + et - .
3. Lorsque les piles sont usées les commandes de l'appareil deviennent inopérantes.

Remplacez les piles.

MISE EN MARCHE DE L'APPAREIL

Le commutateur POWER qui se trouve à l'arrière de l'appareil ( au-dessous de la prise 230V) est le commutateur principal pour allumer ou éteindre l'appareil.

La touche POWER sur la télécommande et sur l'appareil c'est pour allumer / arrêter le TV quand il ce trouve en stand-by (veille).

BRANCHER L'ANTENNE

Brancher l'antenne pour la réception réseau câble TV à la prise antenne « 75 Ohm Ant. ».

Pour la réception de programmes par TNT connecter une antenne TNT / DVB-T (pas inclus dans la livraison) à la prise antenne « 75 Ohm Ant. ».

CHOIX DE LA LANGUE DU MENU

• Appuyer sur la touche « MENU » de la télécommande pour entrer dans le menu.
• Appuyer plusieurs fois sur la touche ▼ pour arriver à la page FUNKTIONEN.
• Appuyer plusieurs fois sur la touche ▶ pour choisir la langue souhaitée..
• Appuyer sur la touche EXIT.

RÉCEPTION RÉSEAU CÂBLE TV :

1. Connecter le TV à la prise réseau télé.
2. Appuyer sur la touche ATV.

RÉSEAU CÂBLE TV RECHERCHE AUTOMATIQUE DES STATIONS ET PROGRAMMATION

1. Appuyer sur la touche MENU de la télécommande.
2. Sélectionner avec la touche ▼ la page TV
3. Appuyer plusieurs fois sur la touche ▶ et cherchez la ligne SWITZERLAND.
4. Appuyer plusieurs fois sur la touche ▼ et cherchez la ligne RECHERCHE AUTO..
5. Appuyer sur la touche ▶ . Puis sélectionner la position YES et appuyer sur la touche ENTER.
6. Maintenant la recherche commence pour tous les émetteurs que l'appareil peut recevoir, soit en système PAL B/G ou système SECAM-L (France). La programmation peut durer quelques minutes. Ensuite, toutes les stations sont mémorisées.
   Vous pouvez arrêter la recherche des stations par la touche MENU.

TRIAGE DES ÉMETTEURS

Après la recherche automatique vous pouvez trier les émetteurs. Vous aimerez déplacer p.ex. le TSR-1 à la position 1.

1. Appuyer sur la touche MENU sur la télécommande
2. Sélectionner avec la touche ▼ la page TV.
3. Appuyer sur la touche ▶.
4. Après appuyez la touche ▼ jusque à l'allumage de la rangée EDITER CHAINE.
5. Appuyer la touche ▶ . Maintenant vous voyez la liste des émetteurs.
6. Sélectionner avec les touches ▼▲ l'émetteur que vous aimerez déplacer. (TSR-1) et appuyer sur la touche ▶.
7. Avec les touches ▼ ou ▲ choisissez la rangée «001» et pressez la touche ENTER. Maintenant l'émetteur TSR-1 est mémorisé sur la place 1.
8. Continuez avec le triage comme indiqué en haut.
9. Dés que vous avez terminé le triage des émetteurs pressez la touche «MENU».

Mémorisation manuelle des noms des stations

Pour les stations sans noms après la recherche automatique (par exemple CNN) vous pouvez mémoriser ses noms comme suit :

1. Pressez la touche MENU sur la télécommande
2. Avec la touche ▼ cherchez la page TV.
3. Appuyer sur la touche ▶.
4. Appuyez la touche ▼ jusque à l'allumage de la rangée EDITER CHAINES.
5. Appuyer la touche ▶ . Maintenant vous voyez la liste des émetteurs. La station CNN se trouve par exemple sur place no. 18 et vous voulez entrer le nom « CNN » sur la liste.
6. Sélectionner avec la touche ▼ ou ▲ la place no. 18 sur la liste.
7. Appuyer sur ENTER.
8. Avec les touches ▶◀ vous pouvez mouvoir le carré pour chercher les lettres correspondantes et confirmer avec la touche ENTER.
9. Mouvoir le carré sur OK et appuyer ENTER pour mémoriser.

RÉCEPTION TNT / DVB-T (DIGITAL TV)

1. Connecter une antenne TNT / DVB-T (pas inclus dans la livraison) à la prise d'antenne.
2. Appuyer sur la touche DTV de la télécommande..

TNT / DVB-T

RECHERCHE AUTOMATIQUE DES STATIONS

1. Connecter une antenne TNT / DVB-T à la prise d'antenne et appuyer sur la touche DTV.
2. Appuyer sur la touche MENU de la télécommande.
3. Sélectionner avec la touche ▼ la page DTV
4. Appuyer sur la touche ▶ et puis appuyer sur la touche ▼.
5. Appuyer plusieurs fois sur la touche ▶ et cherchez la ligne SWITZERLAND.
6. Appuyer sur la touche ▼ et sélectionner la ligne RECHERCHE AUTO.
7. Appuyer sur la touche ▶ . Puis sélectionner la position YES et appuyer sur la touche ENTER.

Maintenant la recherche commence pour tous les émetteurs TNT / DVB-T que l'appareil peut recevoir dans votre région. La programmation peut durer quelques minutes. Ensuite, toutes les stations sont mémorisées.

Vous pouvez arrêter la recherche des stations par la touche MENU.

CHOIX DE LANGUE D'UN FILM EN TNT

La touche AUDIO vous permet de choisir chaque fois la langue désirée parmi les langues disponibles.

GUIDE ELECTRONIQUE DES PROGRAMMES (EPG)

Vous pouvez consulter les informations relatives à l'émission actuelle/suivante et aux émissions des sept prochains jours.

Seules les émissions numériques (TNT/DVB-T) prennent en charge les informations du EPG.

1. Appuyer sur la touche EPG.
2. Un tableau de programme actuel apparaît.
3. Choisir avec les touches flèches la station et le programme.
4. Appuyer sur la touche jaune pour consulter le détail de ce programme.
5. La touche verte donne informations de programme de la semaine.
6. Chercher par les touches ◀ ▶ le programme que vous voulez savoir en détail. Appuyer sur la touche jaune. L'affichage des informations peut prendre un peu de temps. Veuillez patienter.
7. Pour quitter EPG appuyer sur la touche EXIT :

Réglage de l'heure pour EPG :

1. Appuyer sur la touche MENU.
2. Sélectionner avec la touche ▼ la page DTV.
3. Appuyer sur la touche ▶.
4. Appuyer sur la touche ▼ et sélectionner la position MINUTERIE.
5. Appuyer sur la touche ▶.
6. Sélectionner avec la touche ▼ la ligne HEURE D'ETE.
7. Sélectionner avec la touche ▶ la position ON ou OFF.

REGLAGES DE L'IMAGE /Luminosité, Contraste, Couleur, Netteté)

Ces détails vous pouvez voir si vous appuyez la touche P.MODE.

Si vous désirez de changer quelque chose :

1. Appuyez sur la touche MENU jusqu'à ce que le menu IMAGE est visible.
2. Appuyez plusieurs fois sur la touche ▶ pour choisir PERSONNEL.
3. Avec les touches ▲ et ▼ vous pouvez sélectionner CONTRASTE, LUMINOSITÉ, NETTETÉ, COULEUR.
4. Réglez par les touches ▶◀.
5. Vos réglages seront mémorisés automatiquement sous titre PERSONNEL. Ils peuvent être rappelés avec la touche P.MODE
6. Contraste, Luminosité, Netteté et Couleur vous pouvez seulement changer sur position PERSONNEL.

REGLAGES DU SON

Ces détails vous pouvez voir si vous appuyez la touche S.MODE.

Si vous désirez de changer quelque chose :

1. Appuyez sur la touche MENU.
2. Appuyez plusieurs fois sur la touche ▼ et sélectionnez le menu AUDIO.
3. Appuyez plusieurs fois sur la touche ▶ et sélectionnez PERSONNEL.
4. Appuyez sur les touches ▲▼ pour sélectionner BALANCE, AIGUS, BASSE.
5. Réglez par les touches ▶ ◀.
6. Vos réglages seront mémorisés automatiquement sous titre PERSONNEL. Ils peuvent être rappelés avec la touche S.MODE
7. BALANCE, AIGUS, BASSES vous pouvez seulement changer sur position PERSONNEL.

TOUCHE « SOURCE »

Avec cette touche vous pouvez choisir entre des sources:

• DTV (TNT DVB-T Digital TV)
• TV (Réseau câble, Analogue TV)
• AV (entrées Cinch)
• SCART (péritel – pour appareil extérieur connecté sur péritel comme DVD, etc.)

- PC (pour branchement avec un ordinateur)

- HDMI (pour appareil équipé avec une sortie HDMI)

- MEDIA (pour port USB)

Pour sélectionner appuyez sur la touche ENTER.

REGLAGE DE LA MINUTERIE (TOUCHE SLEEP)

Vous pouvez programmer une durée de fonctionnement de votre appareil et celui ci s'éteindra automatiquement à la fin du temps choisi. Cette fonction permet de s'endormir sans que l'appareil ne fonctionne toute la nuit.

1. Sélectionnez un programme TV.
2. Appuyez de manière séquentielle sur la touche SLEEP de la télécommande. A chaque appui le temps de fonctionnement préréglé sera affiché sur l'écran. (15-120 - ARRET).
3. Après le réglage de la minuterie l'affichage revient dans le mode précédant.
   L'appareil s'éteindra automatiquement après la durée programmée.

POUR ANNULER LA FONCTION SLEEP-TIMER

Appuyez de manière séquentielle sur la touche sommeil (SLEEP) jusqu'à ce que le mot ARRET s'apparaît.

TOUCHE « ASPECT »

Pour choisir entre les formats d'écran. (seulement pour réseau câble).

TOUCHE « DUAL »

Appuyez sur cette touche pour mettre le TV en mode stéréo, mono (ou DUAL I/II pour programme bi-langage Analogue TV réseau câble).

TOUCHE « DISPLAY »

Appuyez sur cette touche et les détails de la place de programme (numéro, etc.) s'affichent sur l'écran.

TOUCHE

Par cette touche vous pouvez retourner à l'émetteur précédent (seulement réseau câble).

PRISE POUR CASQUE D'ECOUTE STEREO

Sur cette prise (HEADPHONE) à l'arrière de l'appareil vous pouvez brancher un casque d'écoute stéréo (non compris dans la livraison).

Au moment où vous branchez le casque d'écoute, les haut-parleurs sont coupés.

TOUCHES POUR LE MODE « TELETEXTE »

Touche TEXT

Pour la mise en marche du télétexte. Quand vous appuyez une deuxième fois vous arrêtez le télétexte. (Réseau câble)

Pour voir le télétexte en utilisant TNT il faut appuyer sur la touche TEXT et après sur la touche ENTER.

Touche « CH ▲ ▼

Pour changer les numéraux des pages du télétexte (réseau câble).

En cas de TNT il faut appuyer sur les touches ▲▼.

Touche SIZE

Pour agrandir les lettres du télétexte (réseau câble).

Touche HOLD

Pour arrêter une page du télétexte que vous avez sélectionnée (réseau câble).

Touches en rouge, vert, jaune et bleu

Lorsque vous appuyez sur une de ces touches, la page correspondante s'affiche selon la couleur indiquée sur le rebord du télétexte.

Touche REVEAL

Touche pour visionner la solution d'un mystère.

Touche INDEX

Pour sélectionner la page 100 du télétexte (réseau câble).

PARAMETRES PC

1. Mettez votre PC sur VGA 1440x900 Pixel / 60 Hz.

2. Appuyez sur la touche SOURCE.

3. Sélectionnez avec la touche ▼ la position PC.

4. Appuyez sur ENTER

5. Connectez le LCD TV (Prise VGA) au PC avec un câble VGA.

Information générale pour la protection de l'environnement

Il n'est pas permis de jeter ce produit dans une poubelle classique ménagère après la fin de son cycle de vie, mais il doit être déposé dans un point de ramassage, spécialisé dans le recyclage d'appareils électriques et électroniques comme indiqué par l'utilisation du symbole sur le produit, dans le manuel d'utilisation ou sur l'emballage.

Les matériaux individuels sont recyclable en fonction de leur correction. Avec le recyclage,

avec la réutilisation de matériaux ou avec toute autre forme de recyclage de vieux appareils, vous agissez en contribuant fortement à votre environnement, SVP, demandez à votre municipalité les points de ramassage.

PREFAZIONE
