BEDIENUNGSANLEITUNG DW2220 DAEWOO

DW-2220D-1 SICHERHEITSHINWEISE WICHTIG Gerät nach dem Auspacken mind. 1 Stunde an die Raumtemperatur anpassen lassen, bevor Sie das Gerät in Betrieb nehmen

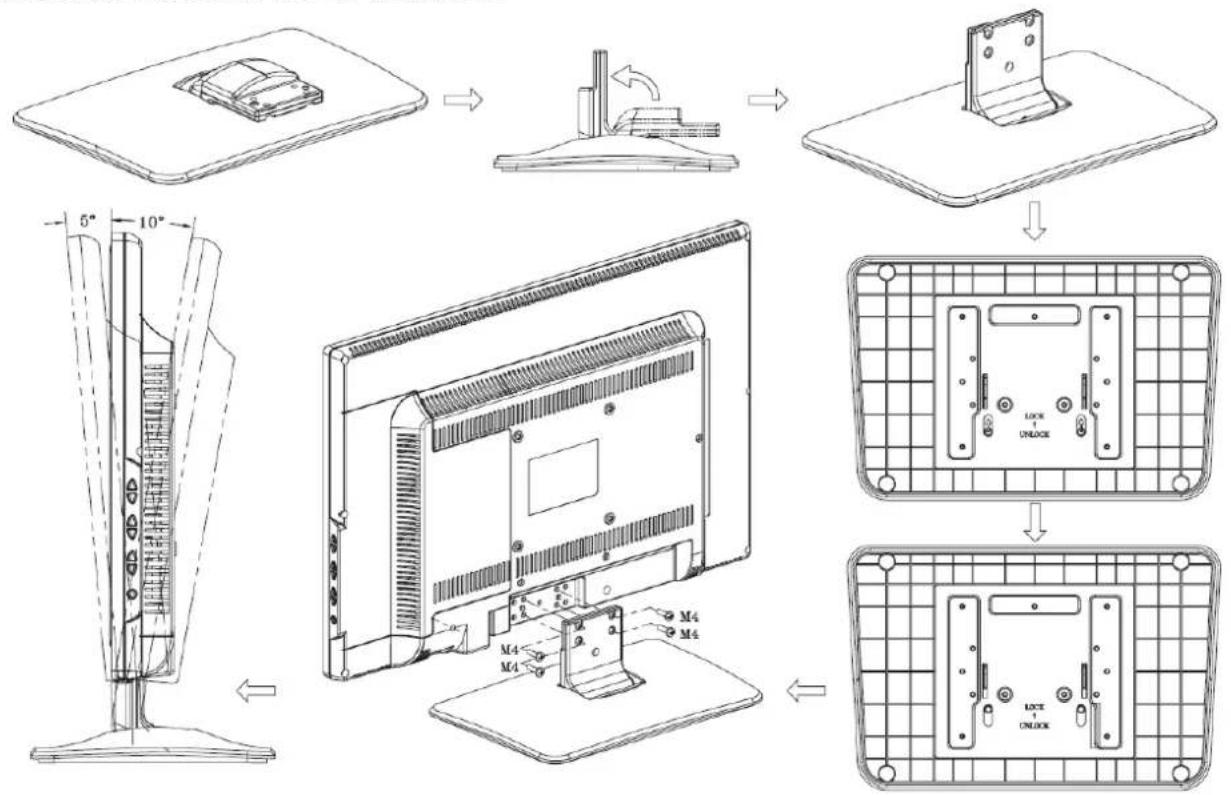

Platzierung des Gerätes

Gerät nur auf einem geraden und erschütterungsfreien Untergrund (z.B. Möbelstück) stellen !! Gerät ausnahmslos nur in trockenen Innenräumen verwenden!!!

Um das Gerät herum mind. 10-15cm Entlüftungsraum in allen Richtungen lassen, so das die bei Betrieb entstehende Wärme ungehindert entweichen kann

Achten sie bei Wandmontage auf korrekte und sichere Befestigung!! Achten sie darauf, dass das Gerät NIEMALS an einer Wandposition befestigt wird, wo sich Stromkabel direkt hinter dem Gerät befinden.

Netzbetrieb Das Gerät ausschliesslich an einem 220-240V 50Hz Stromnetz betreiben.

Kabel sollten auf keinen Fall um den Fuss gewickelt werden oder unter diesem platziert werden

Hitzequellen/Feuchtigkeit

NIEMALS nahe von Feuchtigkeitsquellen (z.B. Waschbecken, Fenster) platzierenD-2

NIEMALS nahe von Heizkörpern stellen oder Sonnenbestrahlung aussetzen.

Reinigung Gerät vom Stromnetz nehmen Nur mit einem trockenen und sauberen Staubtuch reinigen Verwenden Sie keine Reinigungsmittel

Sicherheit Bei Gewitter Gerät unbedingt vom Netz nehmen und Antennenkabel entfernen Nous vous re Bei Urlaub oder längere Nichtbenutzung genauso verfahren !

BEDIENUNGSELEMENTE UND ANSCHLÜSSE

Bedienfeld rechts am Gerät VOL+ Lautstärke zunehmend VOL- Lautstärke abnehmend CH+ Senderwahl aufwärts CH- Senderwahl abwärts MENU Wahl vom Hauptmenu TV/AV Wahl zwischen DTV (Digital TV), TV (Analog TV), AV, Scart, HDMI, PC, MEDIA POWER Einschalten des Fernsehers aus Standby, oder Ausschalten des Fernsehers in Standby.

Anschlüsse hinten am Gerät

2. HDMI Eingang: Anschluß HDMI-Signalquelle

3. Anschluß PC VGA Signalquelle

4. PC Audio Eingang: Anschluß PC Audiosignalquelle

10. Antennenbuchse 75 OhmD-4

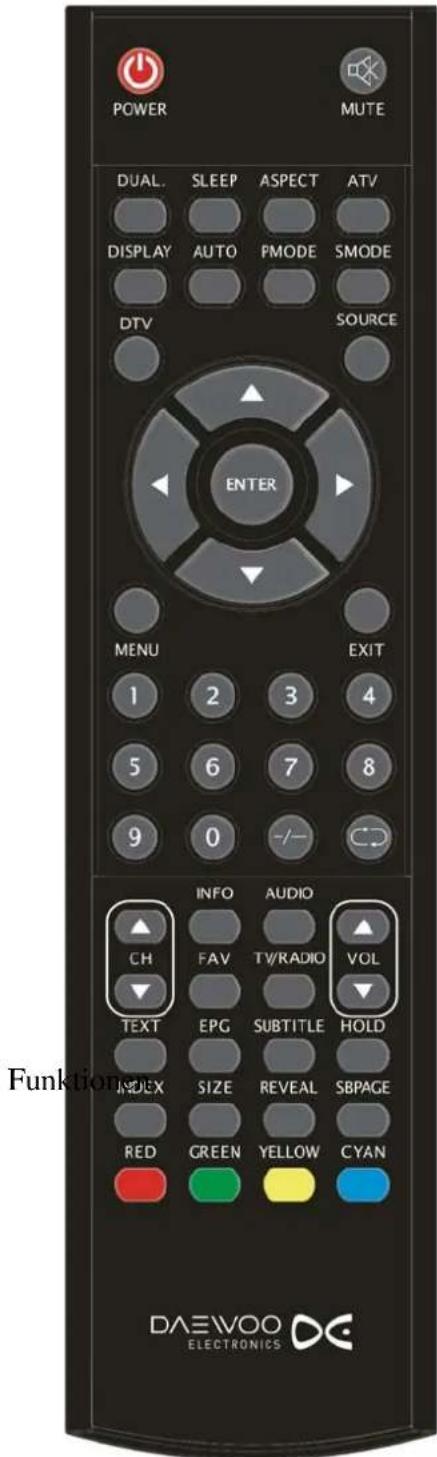

FUNKTIONEN DER FERNBEDIENUNG

POWER Einschalten des TV ab Standby, oder Ausschalten in Standby MUTE Stummschaltung DUAL Wählen einer zweiten Sprache bei einer zweisprachigen Sendung. (nur Kabel TV) SLEEP Sleep Timer einschalten ASPECT Bildformat wählen ATV Umschaltung auf Analog TV (Kabel TV) DISPLAY Information zum eingeschalteten Sender AUTO Autom. Bildanpassung im PC Modus PMODE Wahl des Bildmodus SMODE Wahl des Tonmodus DTV Umschaltung auf Digital TV (DVB-T) SOURCE Anzeige des Menüs für Eingangsquellen MENU Anzeige des Bildschirmmenüs EXIT Verlassen des Bildschirmmenüs, des Teletextes oder anderer Funktionen ENTER Eingabe oder Auswahl bestätigen Bewegen im Menü 0-9 Ziffern zur Direkteingabe eines Senders oder von Teletextseiten - / -- Direktwahl von 1- oder 2-stelligen Kanalnummern Zurück zum vorherigen Sender CH Senderwahl aufwärtsD-5

CH Senderwahl abwärts VOL + / - Lautstärke erhöhen / verringern INFO Informationen zum aktuellen Sender (nur DVB-T) AUDIO Wählen einer zweiten Sprache bei einer zweisprachigen Sendung. (nur DVB-T) TV/RADIO Nur für DVB-T falls Radioempfang möglich. TEXT Teletext aufrufen EPG Elektronische Programmzeitschrift (nur DVB-T) SUBTITLE Untertitel für DVB-T Sendungen Anzeigen (wenn verfügbar) HOLD Teletextseiten anhalten INDEX Seite 100 vom Teletext aufrufen SIZE Teletextanzeige verändern REVEAL Rätsellösungen Teletext SBPAGE Wechsel zw. Unterseiten (Teletext) RED Zur Schnellwahl (Teletextseiten) GREEN Zur Schnellwahl (Teletextseiten) YELLOW Zur Schnellwahl (Teletextseiten) BLUE Zur Schnellwahl (Teletextseiten)D-6

Reichweite der Fernbedienung Richten Sie die Vorderkante der Fernbedienung stets auf den Signalempfangssensor am Gerät und drücken Sie dabei die gewünschten Funktionstasten .

• Abstand: bis max. 6 m vom Signalempfangssensor entfernt.

• Winkel: innerhalb von ca. 45° von der Vorderseite des Gerätes

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung.

2. Legen Sie zwei Batterien der Größe AAA (UM-4) unter Beachtung der vorgegebenen

Polarität in das Batteriefach ein.

3. Schließen Sie das Batteriefach wieder sorgfältig.

Æ Hinweis Tauschen Sie schwach werdende Batterien rechtzeitig aus. Tauschen Sie immer gleichzeitig beide Batterien aus und verwenden Sie Batterien gleicher Type. Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wir empfehlen, bei längerer Nichtbenutzung des Gerätes, die Batterien aus dem Batteriefach zu nehmen.

EIN- UND AUSSCHALTEN DES GERÄTES

Der Kippschalter POWER hinten am Gerät (unterhalb der Steckdose für das Netzkabel) ist der Hauptschalter zum Ein- und Ausschalten des Gerätes.

Die Taste POWER auf der Fernbedienung und rechts am Gerät ist zum Einschalten des TVs ab Stand-by Betrieb und zum Ausschalten zurück in den Stand-by Betrieb. ANTENNE ANSCHLIESSEN Schließen Sie das Antennenkabel (nicht im Lieferumfang enthalten) an der Antennenbuchse hinten am Gerät an für den Empfang des Kabelfernsehens. Für den Empfang von DVB-T (Digital Fernsehen) schliessen Sie eine DVB-T Antenne (nicht im Lieferumfang enthalten) hinten am Gerät an.D-7

1. Drücken Sie die Taste MENU

2. Drücken Sie die Taste bis Sie Seite FUNKTIONEN erreichen.

3. Drücken Sie die Taste so oft bis Sie die gewünschte Sprache finden.

4. Drücken Sie die Taste EXIT.

Schließen Sie das Antennenkabel (nicht im Lieferumfang enthalten) an der Antennenbuchse hinten am Gerät für den Empfang des Kabelfernsehens an. Drücken Sie die Taste ATV auf der Fernbedienung. Automatischer Sendersuchlauf und Senderprogrammierung für Kabel- Fernsehen

1. Drücken Sie die Taste MENU auf der Fernbedienung.

2. Mit der Taste suchen Sie die Seite TV.

3. Drücken Sie die Taste so oft bis SWITZERLAND aufleuchtet.

4. Drücken Sie die Taste so oft bis die Linie AUTO PROGRAMMIERUNG

5. Drücken Sie die Taste . Gehen Sie auf das Feld YES und drücken Sie die

Taste ENTER. Jetzt wird der automatische Sendersuchlauf gestartet und zwar für alle Sender welche vom Gerät im System PAL B/G empfangen werden können und auch allfällige französische Sender, die Sie im System SECAM-L empfangen. Diese Programmierung kann einige Minuten dauern. Danach sind sämtliche empfangbaren Sender auf Programmnummern abgespeichert. Sie können den Sendersuchlauf mit der Taste MENU abbrechen. Sendersortierung Nach dem Sendersuchlauf können Sie die Sender sortieren. Sie möchten z.B. den SF2 auf Platz 2 verschieben.

1. Drücken Sie die Taste MENU auf der Fernbedienung.

2. Mit der Taste suchen Sie die Seite TV.

3. Drücken Sie die Taste

4. Danach drücken Sie die Taste so oft, bis die Linie SORTIEREN

5. Drücken Sie die Taste . Nun erscheint das Menu mit der Senderliste.

6. Wählen Sie mit den Tasten das zu verschiebende Programm. (SF2) und

drücken Sie die Taste.

7. Mit der Taste oder gehen Sie auf die Linie „002“ und drücken Sie die

Taste ENTER. Nun ist SF2 auf Programmplatz 2 gespeichert.D-8

8. Fahren Sie mit der Sendersortierung fort wie oben erklärt bis Sie die

gewünschte Reihenfolge der Sender erreicht haben.

9. Wenn Sie mit dem Sortieren fertig sind drücken Sie die Taste MENU.

Sendernamen eingeben Nach dem Sendersuchlauf und der Sendersortierung können Sie gewissen Sendern falls nötig den entsprechenden Namen beifügen, z.B. CNN, etc.

1. Drücken Sie die Taste MENU.

2. Mit der Taste suchen Sie die Seite TV.

3. Drücken Sie die Taste

4. Mit der Taste suchen Sie die Position SORTIEREN

5. Drücken Sie die Taste und es erscheint die Tafel mit den Sendern.

CNN ist zum Beispiel auf Kanal Nr. 18 und Sie möchten den Namen „CNN“ eingeben.

6. Gehen Sie mit der Taste oder auf Kanal Nr. 18 auf der Tafel.

7. Drücken Sie ENTER.

8. Mit den Tasten können Sie das gelb umrandete Feld bewegen und die

gewünschten Buchstaben suchen und mit ENTER eingeben.

9. Zum Speichern des Sendernamens fahren Sie mit dem gelb umrandeten Feld

nach unten auf OK und drücken Sie dann ENTER.. FÜR BETRIEB MIT DVB-T (DIGITAL TV) Für den Empfang von DVB-T (Digital Fernsehen) schliessen Sie eine DVB-T Antenne (nicht im Lieferumfang enthalten) hinten am Gerät an. Drücken Sie die Taste DTV auf der Fernbedienung.

AUTOMATISCHER SENDERSUCHLAUF UND

SENDERPROGRAMMIERUNG FÜR DVB-T

1. Schliessen Sie eine DVB-T Antenne am Gerät an und drücken Sie die Taste

2. Drücken Sie die Taste MENU auf der Fernbedienung.

3. Mit der Taste suchen Sie die Seite DTV.

4. Drücken Sie die Taste so oft bis SWITZERLAND aufleuchtet.

5. Drücken Sie die Taste so oft bis AUTO PROGRAMMIERUNG aufleuchtet.

Drücken Sie die Taste .

6. Gehen Sie auf das Feld YES und drücken Sie die Taste ENTER.

Jetzt wird der automatische Sendersuchlauf gestartet und zwar für alle DVB-T Sender welche vom Gerät in Ihrem Gebiet empfangen werden können. Diese Programmierung kann einige Minuten dauern. Danach sind sämtliche empfangbaren Sender auf Programmnummern abgespeichert. Sie können den Sendersuchlauf mit der Taste MENU abbrechen.D-9

ZWEISPRACHIGE SENDUNGEN IN DVB-T

Bei zweisprachigen Filmen im DVB-T können Sie mit der Taste AUDIO jedes Mal auf die gewünschte und vorhandene Sprache wechseln.

ELEKTRONISCHE PROGRAMMZEITSCHRIFT (DVB-T) DVB-T bietet Ihnen die elektronische Programmzeitschrift EPG.

1. Drücken Sie die Taste EPG. Prüfen Sie ob die Zeit korrekt ist.

Ansonsten stellen Sie die Zeit neu ein, die Erklärung dazu finden Sie weiter unten.

2. Eine Tafel mit dem Tagesprogramm erscheint.

3. Wählen Sie mit den Pfeiltasten den Sender und das Programm.

4. Drücken Sie die gelbe Taste und es werden weitere Details zu der laufenden

Sendung angezeigt. Mit der Taste können Sie im Text weiterlesen.

5. Die grüne Taste zeigt das Programm einer Woche.

6. Suchen Sie mit den Tasten das Programm über welches Sie nähere Details

wissen möchten.. Mit Drücken der gelben Taste können Sie erweiterte Details über den Programminhalt abrufen. Dies kann etwas dauern daher bitte Geduld haben.

7. Zum Verlassen des EPG drücken Sie die Taste EXIT.

Uhrzeiteinstellung für EPG

1. Taste MENU drücken.

2. Mit Taste die Seite DTV suchen.

4. Mit Taste die Position UHRZEIT suchen.

6. Mit Taste auf SOMMERZEIT fahren.

7. Mit Taste wählen Sie EINGESCHALTET oder AUSGESCHALTET.

BILDEINSTELLUNGEN (Helligkeit, Kontrast, Farbe, Schärfe) Verschiedene Bild-Voreinstellungen können Sie mit der Taste P.MODE abrufen. Falls Sie weitere persönliche Änderungen wünschen können Sie diese wie folgt vornehmen und abspeichern:

1. Drücken Sie die Taste MENU . Es erscheint das Menu BILD

2. Drücken Sie die Taste .

3. Drücken Sie die Taste und wählen Sie PERSÖNLICH.

4. Mit den Pfeiltasten wählen Sie je nach Wunsch HELLIGKEIT,

KONTRAST, SCHÄRFE, FARBE.

5. Verändern Sie die Einstellungen mit den Tasten .

6. Sie werden automatisch unter PERSÖNLICH gespeichert und können mit der

Taste P.MODE abgerufen werden.

7. Helligkeit, Kontrast, Schärfe und Farbe können nur in der Position

TONEINSTELLUNGEN Verschiedene Ton-Voreinstellungen können Sie mit der Taste S.MODE abrufen. Falls Sie weitere persönliche Änderungen wünschen, können Sie diese wie folgt vornehmen und abspeichern:

1. Drücken Sie die Taste MENU .

2. Drücken Sie die Taste so oft bis das Menu TON erscheint..

3. Drücken Sie dann die Taste so oft bis PERSÖNLICH erscheint.

4. Mit den Pfeiltasten wählen Sie je nach Wunsch BASS, HÖHEN,

5. Verändern Sie die Einstellungen mit den Tasten .

6. Diese Einstellungen werden automatisch unter PERSÖNLICH gespeichert und

können mit der Taste S.MODE abgerufen werden.

7. Bass, Höhen, Balance können nur in der Position PERSÖNLICH

TASTE „SOURCE“ Mit dem Drücken dieser Taste können Sie wählen zwischen - DTV (DVB-T Digital TV) - TV Betrieb (Kabel TV – Analog TV) - AV (für Cinch Eingänge) - Scart (Umschalten auf ein beim Scart angeschlossenes Gerät wie VCR, etc.) - PC (für Gebrauch als PC Monitor) - HDMI (für Geräte die mit HDMI-Ausgang ausgerüstet sind) - MEDIA (ab USB) Drücken Sie dabei zur Wahl die Taste ENTER.

TASTE « SLEEP » Einschlaftimer Der Einschlaftimer ermöglicht das selbständige Ausschalten des Gerätes nach einer vorgegebenen Zeitspanne.

1. Stellen Sie den gewünschten Sender ein.

2. Drücken Sie die SLEEP Taste so oft; bis die von Ihnen gewünschte Einschlafzeit in

Minuten im Display angezeigt wird (15 – 120 - AUS)

3. Nach kurzer Zeit erlischt die Anzeige im Display.

Löschen des Einschlaftimers Wollen Sie die eingestellte Sleep-Zeit löschen, schalten Sie entweder das Gerät aus oder Sie drücken die SLEEP Taste so oft, bis AUS erscheint..

TASTE « ASPECT » Mit dieser Taste können Sie das Bildformat verändern. (Nur im Kabel-TV)D-11

TASTE „DUAL » Funktioniert nur in Analog/Kabel TV. Mit dieser Taste schalten Sie das Gerät auf Stereo oder Mono, oder auf Dual-1 and Dual-2 Mode (Sprachänderung bei zweisprachigen Sendungen im Analog TV - Kabelfernsehen). TASTE « DISPLAY » Funktioniert nur in Analog/Kabel TV. Drücken Sie diese Taste und auf dem Bildschirm werden die diversen Details zum Programmplatz angegeben (Nummer, etc.) TASTE Mit dieser Taste können Sie auf das vorher gewählte Programm zurückschalten (nur Kabel TV).

STEREO KOPFHOERERBUCHSE An der Kopfhörerbuchse HEADPHONE hinten am Gerät können Sie einen Stereo-Kopfhörer anschliessen (im Lieferumfang nicht enthalten). Sobald ein Kopfhörer an der Kopfhörerbuchse angeschlossen ist, werden die Lautsprecher des Gerätes abgeschaltet.

Taste TEXT Mit dieser Taste schalten Sie den Teletext ein und aus. (Analog / Kabel TV) Im DVB-T Betrieb drücken Sie die Taste TEXT und danach die Taste ENTER Tasten „CH „ Zum Verändern der Teletextseitennummern abwärts/aufwärts (Analog/Kabel TV) Im DVB-T Betrieb drücken Sie die Tasten . Taste SIZE Damit können die Buchstaben im Teletext vergrössert werden. (Analog/Kabel TV) Taste HOLD Hält die eingestellte Teletext-Seite an. (Analog / Kabel TV) Rote, grüne, gelbe und blaue Taste Wenn in der Teletext-Funktion eine dieser Tasten gedrückt wird, erscheint die entsprechende Seite welche in dieser Farbe unten am Teletextrand aufgeführt ist. Taste REVEAL Rätsellösungs-Taste Taste INDEX Sie gelangen auf Teletextseite 100. (Analog / Kabel TV)D-12

1. Stellen Sie Ihren PC auf VGA 1440x900 Pixel/60Hz ein.

2. Drücken Sie die Taste SOURCE und fahren Sie mit der Taste auf die Position PC

3. Drücken Sie die Taste ENTER.

4. Schliessen Sie den PC mit einem VGA Kabel am LCD TV (Buchse VGA) an.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.F-1
