| Type d'appareil | Amplificateur audio |
| Nombre de canaux | 2 (stéréo) |
| Puissance de sortie | Non précisé |
| Impédance de sortie | Non précisé |
| Contrôle de volume | Potentiomètres rotatifs |
| Entrées | Non précisé |
| Sorties | Non précisé |
| Type de refroidissement | Ventilation frontale |
| Dimensions (LxHxP) | Non précisé |
| Poids | Non précisé |
| Alimentation | Non précisé |
| Indicateurs | LED de signal et clip |
| Montage | Rack 19 pouces |
| Protection | Non précisé |
| Usage recommandé | Sonorisation professionnelle |
FOIRE AUX QUESTIONS - PV 900 PEAVEY
Questions des utilisateurs sur PV 900 PEAVEY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice PV 900 - PEAVEY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PV 900 de la marque PEAVEY.
MODE D'EMPLOI PV 900 PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique - NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.
AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.
ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:
- Lire ces instructions.
- Gardez ce manuel pour de futures références.
- Prétez attention aux messages de précautions de ce manuel.
- Suivez ces instructions.
- N'utilisez pas cette unité proche de plans d'eau.
- N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
- N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
- Ne positionnez pas votre unité à proximité de toute source de chaleur.
- Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
- Protégez les connecteurs de votre unité et positionnez les câblages pour éviter toutes déconnexions accidentelles.
- Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :
a) Le connecteur vert et jaune doit être connecté au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal note N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal note L, correspondant à la couleur rouge du guide.
- N'utilisez que des fixations approuvées par le fabricant.
- Lors de l'utilisation sur pied ou pole de support, assurez-vous
- Il est conseillé de déconnecter du secteur l'unite en cas d'orage ou de durée prolongée sans utilisation.
- Seul un technicien agréé par le fabricant est en mesure de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
- Ne déconnectez jamais la prise de terre de votre unité.
- Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
- Une exposition à des hauts niveaux sonores peut conduire à des dommages de l'écoute irréversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimente une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:
| Durée par jour (heures) | Niveau sonore moyen (dBA) |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 1 ¼ | 102 |
| 1 | 105 |
| ½ | 110 |
| ¼ ou inférieur | 115 |
D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes de l'écoute chez la plupart des sujets. Le port de système de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.
GARDEZ ces instructions!

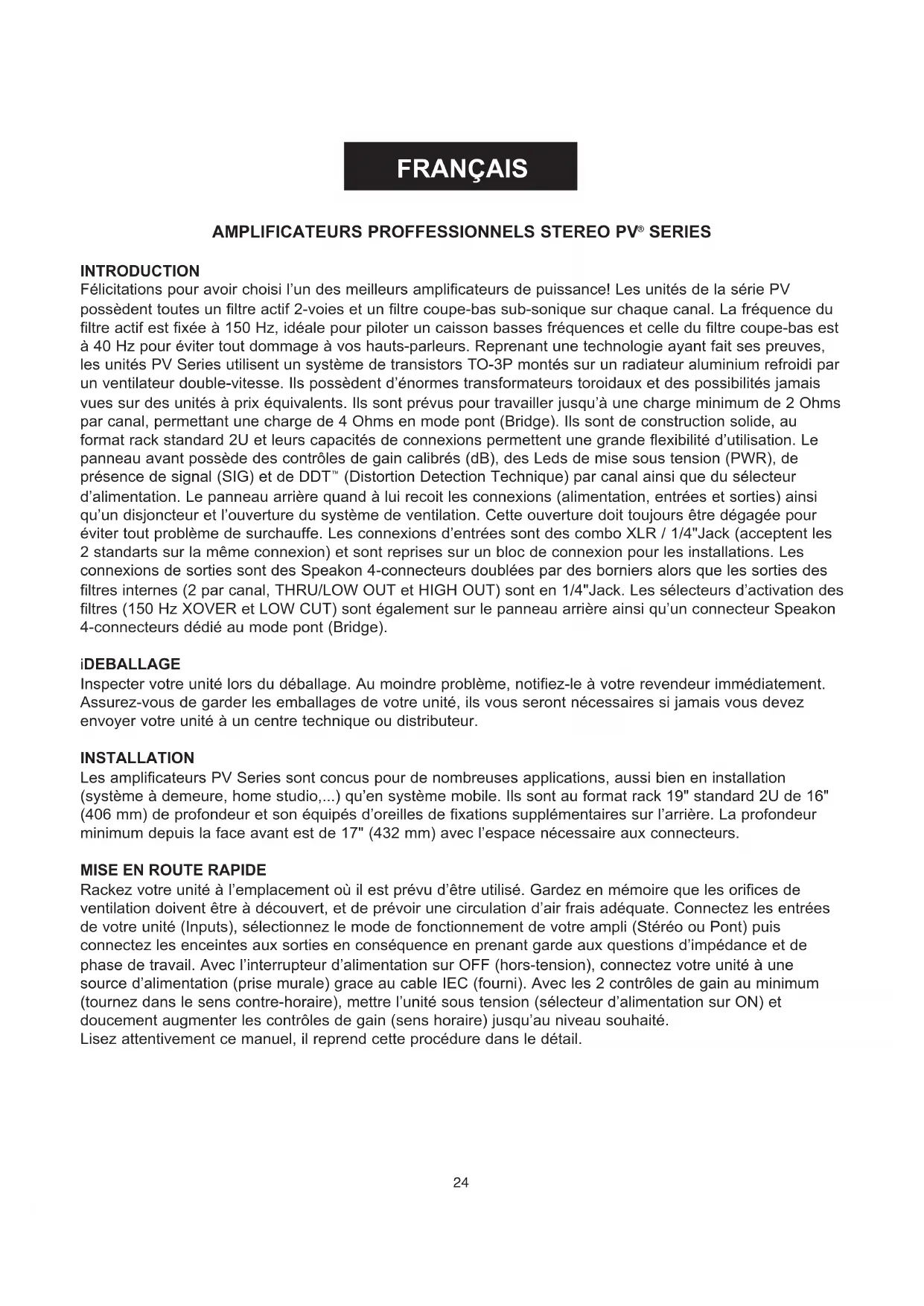

Félicitations pour avoir choisi l'un des amplificateurs de puissance! Les unités de la série PV possèdent toutes un filtré actif 2-voies et un filtré coupe-bas sub-sonique sur chaque canal. La fréquence du filtré actif est fixée à 150Hz, idéale pour piloter un caisson basses fréquences et celle du filtré coupe-bas est à 40Hz pour éviter tout dommage à vos hauts-parleurs. Reprenant une technologie ayant fait ses preuves, les unités PV Series utilisent un système de transistors TO-3P montés sur un radiateur aluminium refroidi par un ventilateur double-vitesse. Ils possèdent d'énormes transformateurs toroidaux et des possibilités jamais vues sur des unités à prix équivalents. Ils sont prévus pour travailler jusqu'à une charge minimum de 2 Ohms par canal, permettant une charge de 4 Ohms en mode pont (Bridge). Ils sont de construction solide, au format rack standard 2U et leurs capacités de connexions permettent une grande flexibilité d'utilisation. Le panneau avant possède des contrôles de gain calibrés (dB), des LEDs de mise sous tension (PWR), de présence de signal (SIG) et de DDT™ (Distortion Detection Technique) par canal ainsi que du sélecteur d'alimentation. Le panneau arrière quand à lui reçoit les connexions (alimentation, entrées et sorties) ainsi qu'un disjoncteur et l'ouverture du système de ventilation. Cette ouverture doit toujours être dégagée pour éviter tout problème de surchauffe. Les connexions d'entrées sont des combo XLR / 1/4" Jack (acceptent les 2 standards sur la même connexion) et sont reprises sur un bloc de connexion pour les installations. Les connexions de sorties sont des Speakon 4-connecteurs doubles par des borniers alors que les sorties des filtres internes (2 par canal, THRU/LOW OUT et HIGH OUT) sont en 1/4" Jack. Les sélecteurs d'activation des filtres (150 Hz XOVER et LOW CUT) sont également sur le panneau arrière ainsi qu'un connecteur Speakon 4-connecteurs dédié au mode pont (Bridge).
Déballage
Inspectez le titre unité lors du déballage. Au moindre problème, notifyez-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de toute unité, ils seront nécessaires si jamais vous devez envoyer toute unité à un centre technique ou distributeur.
Installation
Les amplificateurs PV Series sont conçus pour de nombreuses applications, aussi bien en installation (système à demeure, home studio,...) qu'en système mobile. Ils sont au format rack 19" standard 2U de 16" (406 mm) de profondeur et sont équipés d'oreilles de fixation supplémentaires sur l'arête. La profondeur minimum depuis la face avant est de 17" (432 mm) avec l'espace nécessaire aux connecteurs.

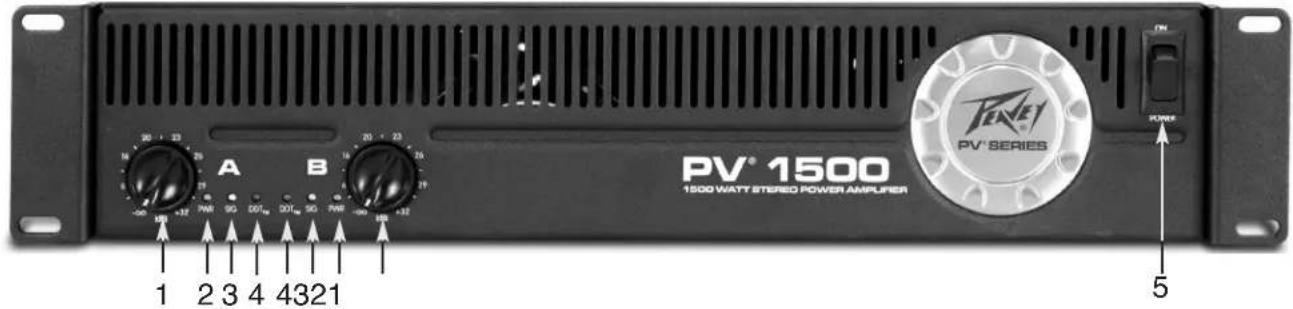

Mise en ROUTE RAPIDE
Raquez-vous unité à l'emplacement où il est prévu d'être utilisé. Gardez en mémoire que les orifices de ventilation doivent être à découvert, et de prévoir une circulation d'air frais ajusté. Connectez les entrées de votre unité (Inputs), sélectionnez le mode de fonctionnement de votre ampli (Stéréo ou Pont) puis connectez les enceintes aux sorties en conséquence en prenant garde aux questions d'impédance et de phase de travail. Avec l'interrupteur d'alimentation sur OFF (hors-tension), connectez votre unité à une source d'alimentation (prise murale) grâce au câble IEC (fourni). Avec les 2 contrôles des gain au minimum (tournez dans le sens contre-horaire), mettez l'unité sous tension (sélecteur d'alimentation sur ON) et doucement augmenter les contrôles des gain (sens horaire) jusqu'àu niveau souhaité. Lisez attentivement ce manuel, il reprend cette procédure dans le détail.
(1) GAIN D'ENTREE(dB)
Ces contrôles vous permettent d'ajuster le niveau d'entrée de chaque canal. Ils déterminent la 'puissance' du canal correspondant pour un signal d'entrée donné. Le gain augmente quand vous tournez horairement ce contrôle. Positionnez ces contrôles en position minimum (sens contre horaire) pour les mises sous et hors tension dans le but de protéger vos haut-parleurs.
(2) Leds d'alimentation(pwr)
Ces indicateurs s'illuminent lorsque votre unité est sous tension et que les 2 canaux sont opérationnels. Si le moindre problème est détecté par l'unité (haute température, impédance de sortie trop basse,...), les deux Leds resteront éteintes pour indiquer un problème et la mise en protection de votre amplificateur. Si le mode pont (Bridge) est sélectionné, la Led du canal B restera éteinte pour indiquer ce mode de fonctionnement.
(3) Leds de SIGNAL (SIG)
Ces indicateurs s'illuminent lorsque la sortie du canal correspondant dépasse 1 V RMS.
(4) Leds DDT
Ces indicateurs s'illuminent lorsque la compression DDT est active sur le canal correspondant. Lorsque l'interrupteur DDT ENABLE / DEFEAT est sur ENABLE (actif), ces LEDs indiquent que le canal correspondant est en surcharge (Clipping). La compression DDT sera revue plus en détail plus loin dans ce manuel.
(5) Interrupeur d'alimentation
Cet interrupteur à bascule vous permet de mettre votre unité sous tension. Quand il est positionné sur ON, un délai de 3 secondes est nécessaire à la mise en fonction de votre unité. Ceci réduit les phénomènes induits de l'allumage et protège vos hauts-parleurs.

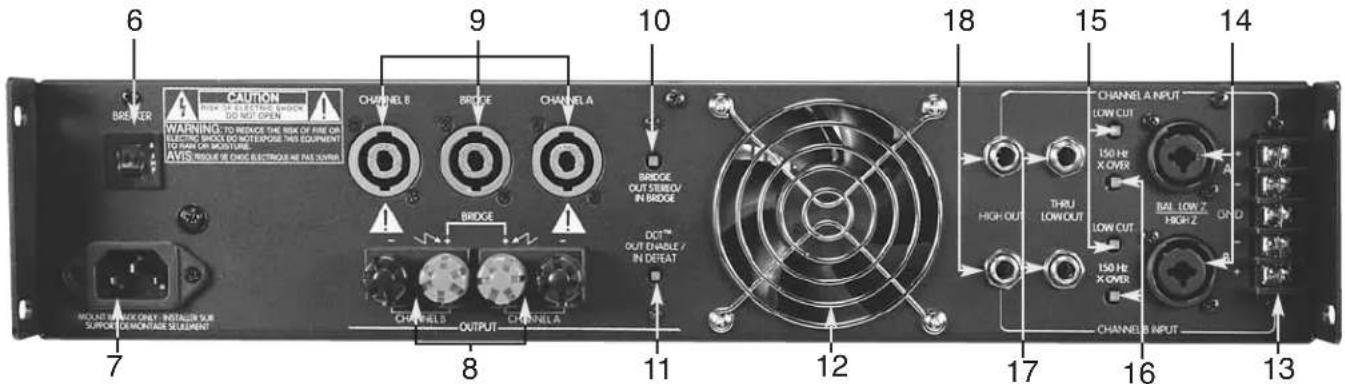

Disjoncteur
Il y a un disjoncteur dans chaque unité. Il permet de limiter l'alimentation électrique et éviter toute surchauffe ou possible panne due à une mauvaise connexion. La valeur de ce disjoncteur a été choisie pour permettre à votre unité de fonctionner normalement tout en protégeant votre unité. Son déclenchement ne devrait pas se produire en utilisation normale, et indique qu'un courant trop important est drainé par votre unité. Court-circuit sur l'un des canaux (ou les deux), surchauffe importante, clipping répétitif (risque d'envoi d'un signal continu sur vos hauts-parleurs, surtout sous 2 Ohms par canal ou 4 Ohms en pont) sont les sources majeures de mise en protection de votre disjoncteur. Celui-ci 'sortira' d'un demi-centimètre en protection. Si cela arrive, mettez votre unité hors tension (interrupteur d'alimentation sur OFF) et réenclenchez le disjoncteur après avoir laissé un temps raisonnable à votre unité pour refroidir (réengagez la partie plastique sur l'arrière). Si celui-ci se redéclenche quand vous mettez votre unité sous tension, contactez un centre technique agréé Peavey.
Connecteur IEC
Ce connecteur standard IEC vous permet d'alimenter votre unité. Un câble de connexion IEC est fourni avec votre unité pour permettre de le relier à votre source électrique (prise murale).
Ne jamais déconnecter la connexion de terre de votre unité.
L'utilisation de rallonge est à éviter mais, si nécessaire, utilisez un câble et connecteur 3-conducteurs de 2.5mm² de section minimum. L'utilisation de câble de section inférieure limitera l'alimentation électrique de votre unité et nuira aux capacités de votre unité. Pour prévenir tout risque d'électrocution, vérifiez que tous les éléments de votre système soient reliés à la terre.
Ces borniers vous permettent de connecter vos enceintes à votre unité. Ils sont montés en parallèle avec les connecteurs Speakon et vous permettent d'utiliser des fils dénudés ou des connecteurs banane. Vous pouvez utiliser ces sorties indifféremment mais essayez de prêter attention aux phases de vos hauts-parleurs. Les borniers de couleur noire sont les masses et les rouges les bornes positives. Les borniers de couleur rouge devraient être reliés aux bornes positives de vos enceintes. En mode pont (BRIDGE), seuls les borniers de couleur rouge doivent être utilisés et les enceintes concernées sont connectées entre ces bornes positives.
ATTENTION... Quelles que soient les connexions utilisées, la charge minimum de vos enceintes doit être de 2 Ohms par canal ou 4 ohms en mode pont (BRIDGE). On préférera une charge 4 Ohms par canal ou 8 Ohms en mode pont pour des utilisations prolongées car l'amplificateur fonctionnera à des températures plus acceptables sous ces charges. Utilisez cette unité à la charge minimale est envisageable, mais il pourrait en résulter un arrêt de tout système ou un déclenchement des protections thermales de tout amplificateur.
Votre unité est équipée de 3 connecteurs Speakon 4-conducteurs, un par canal et un pour le mode pont (Bridge). Veuillez vous référer à la section MODE PONT avant d'utiliser ce connecteur. Pour chaque connecteur, les mêmes règles d'impédance minimale que les borniers sont à respecter. Ils sont connectés de façon standard, avec les pins 1+ et 2+ en parallèle et 1- et 2- en parallèle. Pour les connecteurs CHANNEL A et CHANNEL B, les pins 1+ et 2+ étant les bornes positives et les pins 1- et 2- reliées à la masse. Pour le connecteur BRIDGE, les pins 1+ et 2+ sont la borne positive du canal A et les pins 1- et 2- celle du canal B.
Ce sélecteur est utilisé pour choisir entre les modes Stereo et Pont (Bridge) de votre unité. La position enfoncée correspond au mode Pont, la position sortie au mode Stereo. Vous pouvez changer de mode en poussant sur ce sélecteur avec un outil approprié (sélecteur de type 'pousse-pousse'). Prêtez attention à vos connexions si vous voulez changer de mode, il pourrait en résulter des dommages à vos différentes unités (Ampli., Enceintes,...) sur tout dans un système bi-amplification. Référez-vous à la section MODE PONT plus loin dans ce manuel pour plus d'informations.
Ce sélecteur vous permet d'enclencher ou non la compression DDT. Vous pouvez changer sa position avec un outil approprié (sélecteur de type 'pousse-pousse'). La position enfoncée garde la compression inactive, la position sortie active. Nous vous conseillons de garder enclenchée la compression DDT pour éviter qu'un ou les deux canaux ne clippent ou se mettent en surcharge. Sans cette protection, votre unité risque de surchauffer plus facilement et vous risquez d'endommager vos enceintes.
Ouverture de ventilation (12)
Un ventilateur 2-vitesses permet de refroidir votre unité. CETTE OUVERTURE NE DOIT JAMAIS
ETRE OBSTRUEE! Le ventilateur passé à sa vitesse maximale automatiquement lorsque vous unité atteint une certaine température et nécessite plus de refroidissement. Le reste du temps, il tourne à faible vitesse. Le ventilateur ne doit seulement s'arreter que lorsque vous unité est mise hors tension.
(13) BLOC De connxions d'entrees
Un bloc de connexions d'entrée est prévu pour vous permettre de connecter des câbles dénudés ou des connexions à fourche. Les unités de la série PV employant des entrées faible-bruit électroniquement balancées. Ces entrées permettent d'accepter de nombreuses sensibilités de signal (symétrique et asymétrique). Les connecteurs "+" et "-" sont les entrées positives et négatives du canal respectif. Le connecteur "GND" (terre) est commun aux 2 canaux. Dans le cas d'un signal asymétrique (non-balancé), reliez le "-" du canal à la terre (GND) à l'aide d'une connexion appropriée, ou vous aurez une perte de 6 dB dans le canal concerné plus d'éventuels bruits parasites.
Le connecteur Combo est prévu pour recevoir à la fois des connecteurs mâles XLR et 1/4" jack. La connexion XLR respecte le standard (pin1-Terre, pin2-Positif et pin3-Négatif) ainsi que la connexion Jack (RTS pour les signaux symétriques, extrémité-Positif, bague-Négatif et corps-Terre). Cette dernière acceptera également des jacks 2-connecteurs (Mono) pour un signal asymétrique et dispose d'un circuit transparent qui la rendra quasi-balancée (pour éviter tout problème de bruits parasites). Ce circuit peut être désactivé en connectant le '-' au 'GND' du canal concerné sur le bloc de connexions (13). Il est important de se souvenir que toutes les entrées d'un même canal sont en parallèle.
Selecteur de filtre coupe-bas
Ce sélecteur vous permet d'activer le filtre coupe-bas du canal correspondant. C'est également un sélecteur de type 'pousse-pousse' à utiliser avec un outil approprié. La position enfoncée envoie le signal du canal à travers le filtre coupe-bas 40Hz alors que la position désactive le filtre. Ce filtre coupera les fréquences très graves de votre signal pour protéger vos enceintes. Sa pente (une fois activé) est de 12 dB par octave. Ce filtre fonctionne de façon indépendante par canal et par rapport aux filtres 150Hz.
Selecteur de filtre actif(150 Hz XOVER)
Ce sélecteur est utilisé pour activer le filtre actif d'entrée du canal correspondant. C'est également un sélecteur de type 'pousse-pousse' à utiliser avec un outil approprié. La fréquence est fixée à 150 Hz, idéale pour les applications avec caissons de basses fréquences. De plus, la réponse en fréquence est légèrement modifiée pour respecter l'équilibre acoustique. Ce type de filtre sonne plus 'naturel' qu'un filtre à réponse constante.
Avec l'interrupteur en position enforcée, le signal d'entrée est dirigé vers le filtre actif, et les basses fréquences sont automatiquement dirigées vers le canal correspondant. Au même moment, les hautes fréquences du signal sont envoyées vers la sortie HIGH OUT (18) et doivent être connectées à l'entrée de l'autre canal de cet amplificateur ou à l'entrée d'une autre unité d'amplification. De plus, les fréquences graves sont reprises à la sortie THRU/LOW OUT (17), pour si besoin alimenter un autre système de diffusion de ces fréquences. Avec l'interrupteur sortie, le signal est directement
envoyé vers le canal correspondant sans être affecté par ce filtré. La fréquence de ce filtré est fixée à 150 Hz et ne peut être changée. Il utilise l'approximation Linkwitz-Riley en configuration 4-poles.
Comme détaillé dans le paragraphe 'SELECTEUR DE FILTRE'(15), ce jack 1/4" vous permet de recueillir les fréquences graves (inférieures à 150 Hz) de votre signal à l'entrée du canal si le filtre actif est activé. Vous pouvez y connecter tout autre système de reproduction de basses fréquences (amplifié) pour augmenter votre rendu sur ces fréquences. Lorsque le filtre est désactivé, cette sortie vous donne le signal 'plein registre' (toutes les fréquences) et vous permet de chaîner les deux canaux de votre unité (mode parallèle), ou à une entrée d'une autre unité. Quelle que soit la position du sélecteur de filtre, cette sortie vous donne un signal asymétrique (Jack 2-connecteurs).
Comme détaillé dans le paragraphe 'SELECTEUR DE FILTRE'(15), ce jack 1/4" vous permet de recueillir les hautes fréquences (supérieures 150Hz) de votre signal à l'entrée du canal si le filtre actif est activé. Contrairement aux basses fréquences, les hautes fréquences doivent être envoyées vers un étage d'amplification pour un système bi-amplification (L'autre canal de cet amplificateur ou un autre amplificateur). Ce jack 1/4" envoie un signal asymétrique et on utilisera un câble blindé (2-conducteurs).
Installations industrielles et commerciales
Pour une installation dans le but d'une utilisation prolongée à gros volume, l'unité doit être montée dans un support rack standard 19". Il n'est pas nécessaire de laisser des unités vides entre les amplificateurs car la ventilation se fait dans le sens arrière-avant de votre unité. Néanmoins, une alimentation en air frais doit être prévue. Le ventilateur interne doit être capable d'envoyer de l'air non-préchauffé par un autre système. Il commencera en tournant à faible vitesse et passera à grande vitesse lorsque la température interne de votre unité le nécessite. Dépendant de la puissance de travail, il restera en grande vitesse ou reviendra en faible vitesse (si la température interne le permet). Si le refroidissement n'est pas suffisant, votre unité se mettra en protection (coupure de l'amplification). Ceci se traduit sur l'ampli par l'assombrissement des PWR Leds sur les 2 canaux. Un mauvais refroidissement peut provenir d'une obstruction des orifices de ventilation, ou de la température trop élevée de l'air utilisé (déjà réchauffé par un autre système?). D'une façon générale, la température de fonctionnement de votre unité influencera directement sa durée de vie. Dans le cas de coupures fréquentes de votre unité, prévoir un autre emplacement de travail plus "froid".
Dans la plupart des applications, votre unité ne devrait pas avoir le ventilateur tournant à grande vitesse. Ceci pourrait être une indication que le refroidissement n'est pas suffisant. Dans un espace clos, de nombreux problèmes de surchauffe peuvent survenir et endommager votre unité même à faible volume. Dans le cas de l'installation dans un rack avec plusieurs autres unités, on placera de préférence les amplificateurs dans les étages supérieurs pour ne pas occasionner de surchauffe sur d'éventuels autres matériels sensibles.
Mode PONT (BRIDGE)
Le mode pont est souvent mal compris. Il s'agit d'utiliser les deux côtés de votre unité comme un seul amplificateur dont la puissance est l'addition des puissances de ces canaux et dont la charge minimum de travail est l'addition des charges minimum de ces canaux. Par exemple, le PV1500 est donné à 750 Watts RMS par canal sous 2 Ohms. Le mode pont donnera cette unité à 1500 Watts RMS sous 4 Ohms (charge minimum). Cette opération est effectuée en plaçant l'interrupteur de mode en position BRIDGE et en connectant la charge (le système de diffusion) soit au connecteur Speakon BRIDGE, soit aux borniers rouges de chaque canal, et en utilisant l'entrée du canal A pour envoyer le signal (l'entrée du canal B est désactivée en mode pont). Ce mode peut être utile pour diriger des enceintes de grande puissance ou des caissons de basses fréquences. En mode pont, l'impédance du système de diffusion ne doit jamais être inférieure à 4 Ohms.
Le système Peavey DDT (Distortion Detection Technique) vous permet de maximiser les performances de votre système en prévenant tout phénomène de clipping (coupure du signal en diffusion). Ce circuit réduit le gain du signal aussitôt que celui-ci atteint un niveau dépassant ce que peut reproduire votre système. Cette réduction dépendra de plusieurs paramètres et n'est pas fixée. Ceci vous permet d'utiliser toute la puissance de votre unité en évitant les problèmes de coupures de protection. La DDT est le meilleur système automatique de protection de hauts-parleurs.
Etant donné que les amplificateurs PV series possèdent des disjoncteurs pour éviter les surconsommations de courant, le DDT est très important pour limiter les phénomènes de coupures (clipping) et de surcharge aux hauts-parleurs. De ce fait, il devrait toujours être enclenché.
Specifications PV
900 PV
1 5 0 0 PV
