MODE D'EMPLOI EHG6430X ELECTROLUX

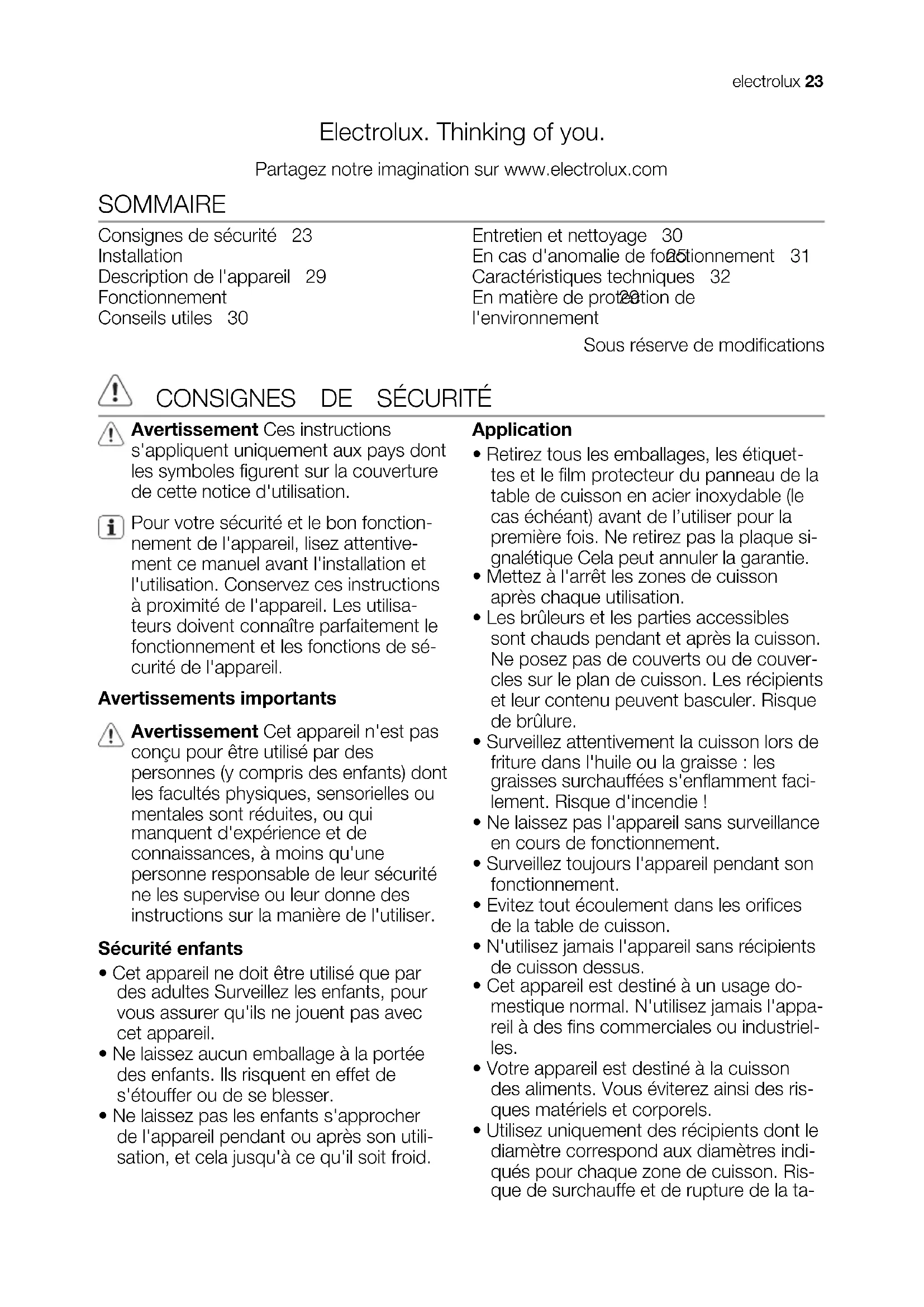

Avertissement Ces instructions s'appliquent uniquement aux pays dont les symboles figurent sur la couverture de cette notice d'utilisation. Pour votre sécurité et le bon fonction- nement de l'appareil, lisez attentive- ment ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisa- teurs doivent connaître parfaitement le fonctionnement et les fonctions de sé- curité de l'appareil. Avertissements importants Avertissement Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser. Sécurité enfants

• Cet appareil ne doit être utilisé que par des adultes Surveillez les enfants, pour vous assurer qu'ils ne jouent pas avec cet appareil.

• Ne laissez aucun emballage à la portée des enfants. Ils risquent en effet de s'étouffer ou de se blesser.

• Ne laissez pas les enfants s'approcher de l'appareil pendant ou après son utili- sation, et cela jusqu'à ce qu'il soit froid. Application

• Retirez tous les emballages, les étiquet- tes et le film protecteur du panneau de la table de cuisson en acier inoxydable (le cas échéant) avant de l’utiliser pour la première fois. Ne retirez pas la plaque si- gnalétique Cela peut annuler la garantie.

• Mettez à l'arrêt les zones de cuisson après chaque utilisation.

• Les brûleurs et les parties accessibles sont chauds pendant et après la cuisson. Ne posez pas de couverts ou de couver- cles sur le plan de cuisson. Les récipients et leur contenu peuvent basculer. Risque de brûlure.

• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflamment faci- lement. Risque d'incendie !

• Ne laissez pas l'appareil sans surveillance en cours de fonctionnement.

• Surveillez toujours l'appareil pendant son fonctionnement.

• Evitez tout écoulement dans les orifices de la table de cuisson.

• N'utilisez jamais l'appareil sans récipients de cuisson dessus.

• Cet appareil est destiné à un usage do- mestique normal. N'utilisez jamais l'appa- reil à des fins commerciales ou industriel- les.

• Votre appareil est destiné à la cuisson des aliments. Vous éviterez ainsi des ris- ques matériels et corporels.

• Utilisez uniquement des récipients dont le diamètre correspond aux diamètres indi- qués pour chaque zone de cuisson. Ris- que de surchauffe et de rupture de la ta- electrolux 23ble en verre (si votre appareil en est équi- pé) !

• N'utilisez pas un récipient dont le diamè- tre est plus petit que celui de la zone de cuisson - la flamme va s'étendre et sur- chauffer la poignée du récipient.

• Les récipients ne doivent pas entrer en contact avec les commandes.

• N'utilisez pas de récipients de cuisson instables : ils peuvent se renverser et provoquer un accident.

• Ne conservez pas ou ne placez pas de produits inflammables (ou d'éléments im- bibés de produits inflammables, et/ou des produits susceptibles de fondre (plastique, aluminium,...) ou du matériel (torchon,...) sur ou à proximité de l'appa- reil. Risque d'explosion ou d'incendie !

• N'utilisez que les accessoires fournis avec l'appareil.

• Faites attention si vous branchez d'autres appareils électriques à des prises situées à proximité de la table de cuisson. Con- trôlez que les câbles d'alimentation n'en- trent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants. Contrôlez que les câbles ne soient pas enchevêtrés. Installation

• Veuillez lire attentivement cette noti- ce d'utilisation. Le fabricant ne pour- ra être tenu pour responsable en cas de dommages corporels ou matériels résultant du non-respect des pre- scriptions suivantes.

Pour éviter tout risque (mobilier, im- mobilier, corporel,...), l'installation, les raccordements (gaz, électrici- té,...), la mise en service et la mainte- nance de votre appareil doivent être effectués uniquement par un profes- sionnel qualifié, selon les normes et règlements en vigueur.

• Vérifiez que l'appareil n'a pas été endom- magé pendant le transport. Ne branchez jamais un appareil endommagé. Si né- cessaire, contactez le magasin vendeur.

• N'utilisez les appareils encastrables qu'après les avoir installés dans des meubles d'encastrement appropriés et qui répondent aux normes en vigueur.

• N'installez pas la table de cuisson au- dessus d'un appareil électroménager si celui-ci ne l'a pas formellement prévu.

• Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appa- reil. Vous risqueriez de vous blesser et d'endommager l'appareil.

• Respectez la législation, la réglementa- tion, les directives et les normes en vi- gueur dans le pays où est installé l'appa- reil (réglementations de sécurité sur le re- cyclage, consignes de sécurité électrique et/ou gaz).

• Respectez l'espacement minimal requis par rapport aux autres appareils.

• La protection contre les contacts acci- dentels doit être assurée par le montage, par exemple les tiroirs doivent être instal- lés uniquement avec un panneau de pro- tection directement sous l'appareil.

• Pour protéger l'appareil de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail.

• Le joint comble les fentes entre le plan de travail et l'appareil.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d’un lave-vaisselle ou d'un four.

• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les ré- cipients chauds sur la table de cuisson pourraient se renverser à l'ouverture de celles-ci.

• Avant d'installer et d'utiliser l'appareil, as- surez-vous que les réglages de l'appareil soient compatibles avec les conditions d'installation du local (type de gaz, pres- sion du gaz,...). Les paramètres de régla- ge de l'appareil figurent sur la plaquette située à proximité du tuyau d'arrivée du gaz.

• Cet appareil n’est pas raccordé à un dis- positif d’évacuation des produits de com- bustion. Il doit être installé et raccordé conformément aux règles d’installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce 24 electroluxoù il est installé. Veillez à assurer une bonne aération de la cuisine : main- tenez ouverts les orifices d'aération naturelle ou installez un dispositif d'aération mécanique (hotte à ex- traction mécanique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aé- ration supplémentaire en ouvrant la fenêtre, ou une aération plus effica- ce, par exemple en augmentant la puissance de la ventilation mécani- que (si elle existe).

• Les opérations d'installation et de bran- chement doivent être réalisées par un technicien qualifié. Risque de blessure due à un choc électrique !

• Débranchez l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien.

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors ten- sion.

• Assurez-vous que l'appareil est correcte- ment installé de manière à éviter tout contact.

• Si les prises males et femelles sont mal serrées ou mal installées, la borne peut surchauffer.

• Le raccordement électrique ne doit être effectué que par un électricien qualifié.

• Le câble ne doit pas être tendu.

• Utilisez le câble d'alimentation approprié et remplacez-le par un câble spéciale- ment adapté s'il est endommagé. Adres- sez-vous à votre service après vente pour le remplacement du câble d'alimen- tation.

• Dans le cas d'une installation fixe, le rac- cordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

• Si la patte de scellement se trouve à proximité du répartiteur, vérifiez toujours que le câble d'alimentation n'entre pas en contact avec le bord de la patte.

• Les dispositifs d'isolement comprennent : des disjoncteurs, des fusibles (les fusibles à visser doivent être retirés du support), des disjoncteurs différentiels et des con- tacteurs. Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou matériel. – Débranchez l'appareil électriquement. – Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. – Ecrasez les tuyaux de gaz extérieures, s'ils existent. – Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil. INSTALLATION Avertissement Les instructions suivantes concernant l’installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur. Raccordement au gaz Le raccordement à l'arrivée de gaz doit ob- ligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la réglementation en vigueur. Si vous utilisez des tuyaux mé- talliques, assurez-vous qu'ils ne soient pas en contact avec des parties mobiles ou qu'ils ne soient pas écrasés. Faites égale- ment bien attention lors du montage de la plaque de cuisson avec un four. Le raccord doit être conforme à la régle- mentation NBN D 5I.003. electrolux 25Important Vérifiez si la pression de l'alimentation en gaz de l'appareil correspond bien aux valeurs recommandées. Le raccordement réglable est fixé à la rampe complète à l'aide d'un écrou fileté G 1/2. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir les meilleurs résultats.

1 Vissez un écrou à l'extrémité de l'axe. 2 Rondelle 3 Coude Raccordement de tuyaux flexibles non métalliques : S'il est possible de le vérifier sur toute sa longueur, vous pouvez utiliser un tuyau fle- xible. Fixez fermement le tuyau flexible à l'aide de colliers. Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. Le tuyau flexible s'applique lorsque : – il ne doit pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; – il n'est pas plus long que 1,50 m ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction et aucu- ne torsion ; – il n'entre pas en contact avec la découpe ou les coins tranchants ; – il est examinable sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémi- tés et sur toute sa longueur ; – le matériau n'est pas durci, mais présen- te une élasticité correcte ; – les colliers de serrage ne sont pas rouil- lés ; – la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces dé- fauts, ne réparez pas le tuyau, mais rempla- cez-le. Important Quand l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et non une flamme ! Remplacement des injecteurs

1. Enlevez les supports de casseroles.

2. Retirez le chapeau et la couronne du

3. À l'aide d'une clé 7, retirez les injecteurs

et remplacez-les par ceux requis pour le type de gaz utilisé (reportez-vous au ta- bleau de la section Caractéristiques techniques).

4. Assemblez les pièces, en suivant la mê-

me procédure dans l'ordre inverse.

5. Avant de sceller l'appareil, remplacez la

plaque signalétique (placée près du tuyau d'arrivée de gaz) par celle adap- tée au nouveau type de gaz. Vous trou- verez cette étiquette dans le sachet fourni avec l'appareil. Si la pression du gaz d'alimentation est va- riable ou diffère de la pression nécessaire, vous devez installer un régulateur de pres- sion approprié sur le tuyau d'arrivée de gaz. Réglage du niveau minimum Pour régler le niveau minimum des brû- leurs :

1. Allumez le brûleur.

3. Enlevez la manette de commande.

26 electrolux4. À l'aide d'un tournevis fin, réglez la posi- tion de la vis de dérivation. Si vous pas- sez du gaz naturel 20 mbar au gaz liqui- de, serrez entièrement la vis de réglage. Si vous passez du gaz liquide au gaz naturel 20 mbar, dévissez la vis de déri- vation d'environ 1/4 de tour.

Vis de réglage minimum

5. Assurez-vous que la flamme ne s'éteint

pas lorsque vous tournez rapidement la manette de la position maximum à la position minimum. Branchement électrique

• Quel que soit le mode de raccordement, l'appareil doit être relié à la terre confor- mément aux réglementations en vigueur.

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque si- gnalétique correspondent aux valeurs d'alimentation locales.

• L'appareil est fourni avec un câble d'ali- mentation électrique. Une fiche appro- priée doit être adaptée au cordon d'ali- mentation (voir charge électrique spéci- fiée sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.

• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur.

• Utilisez toujours une prise correctement installée, protégée contre les chocs.

• Assurez-vous que la prise principale est accessible une fois l'appareil installé.

• Ne tirez pas sur le câble d'alimentation électrique pour débrancher l'appareil. Mais tirez toujours sur la prise.

• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccorde- ment multiple ou d'une prise multiple (ris- que d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vi- gueur.

• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.

• Dans le cas d'une installation fixe, le rac- cordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm, par ex. un coupe-circuit automati- que, un disjoncteur différentiel ou des fu- sibles.

• Aucune partie du cordon d'alimentation ne doit afficher une température supéri- eure à 90 °C. Le câble neutre bleu doit être raccordé à la borne « N » de la pla- que à bornes. Le câble de phase marron (ou noir) (partant de la borne « L »de la plaque à bornes) doit toujours être relié à la phase sous tension. Remplacement du câble d'alimentation Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90. Assurez-vous que la section du câble con- vient à la tension et à la température de fonctionnement. Le câble de terre jaune/ vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir). electrolux 27Encastrement min. 55 mm min. 650 mm 560 mm 480 mm min. 100 mm 30 mm 10 mm 3 mm 11 mm 11 mm

A - joint fourni B - équerres fournies Possibilités d'insertion Élément de cuisine avec porte Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'ac- cès au cas où une intervention technique serait nécessaire. min 20 mm (max 150 mm) 30 mm 60 mm

a) Panneau amovible b) Espace pour les branchements Au-dessus d'un four Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aéra- tions pour assurer un apport d'air continu. Les raccordements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble. 50 cm

1 Table de cuisson 2 Brûleur semi-rapide 3 Brûleur rapide 4 Brûleur auxiliaire 5 Manettes de commande Manettes de commande Symbole Description pas d'alimentation en gaz / position arrêt position d'allumage / alimentation en gaz maximum Symbole Description alimentation en gaz minimum FONCTIONNEMENT Allumage du brûleur Avertissement Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvais usage de la flamme Allumez toujours le brûleur avant de poser les plats. Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inver-

se des aiguilles d'une montre jusqu'à sa position maximale ( ), puis ap- puyer dessus pour l'enfoncer.

2. Maintenez la commande appuyée pen-

dant environ 5 secondes, cela permet au thermocouple de se réchauffer. Si- non, l'alimentation en gaz sera interrom- pue.

3. Une fois que la flamme brûle régulière-

ment, réglez son débit. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couron- ne et son chapeau sont correctement placés.

1 Chapeau de brûleur 2 Couronne de brûleur 3 Bougie d'allumage 4 Thermocouple electrolux 29Avertissement Si le brûleur ne s'allume pas après 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. Important En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. Le générateur d'étincelles se déclen- che automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phé- nomène est normal. Pour éteindre les brûleurs Tournez la manette jusqu'au symbole

Avertissement Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient. CONSEILS UTILES Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement fré- mir le liquide. Avertissement Utilisez des casseroles et poêles dont le fond correspond à la taille de la zone de cuisson utilisée. N'utilisez pas de récipients de cuisson qui dépasseraient les rebords de la pla- que. Brûleur Diamètre du récipient Rapide 180 - 260 mm Avant semi- rapide

Arrière semi- rapide

Brûleur Diamètre du récipient Auxiliaire 80 - 160 mm Avertissement Les récipients ne doivent pas entrer en contact avec les commandes. Avertissement Assurez-vous que les queues des récipients ne dépassent pas du rebord avant de la table de cuisson et que les récipients sont placés au centre des brûleurs pour une stabilité maximale et pour consommer moins de gaz. Ne placez pas de casseroles instables ou déformées sur les brûleurs pour éviter des renversements et des blessures. Avertissement Il n'est pas conseillé d'utiliser un diffuseur de flamme.

ENTRETIEN ET NETTOYAGE

Avertissement Avant de procéder au nettoyage, assurez-vous que toutes les manettes se trouvent sur la position « arrêt », que l'appareil soit débranché électriquement et qu'il soit complètement refroidi. Débranchez l'appareil de l'alimentation électrique avant de procéder à toute opération de nettoyage ou d'entretien. Avertissement Pour des raisons de sécurité, n'utilisez jamais d'appareil à vapeur ou à haute pression pour nettoyer la table de cuisson. Avertissement N'utilisez pas de produits nettoyants abrasifs, de tampons à récurer ou de substances acides, sous peine d'endommager l'appareil.

• Vous pouvez retirer les porte-casseroles pour nettoyer la table de cuisson. 30 electrolux• Nettoyez les éléments en émail, le cha- peau et la couronne avec de l'eau chau- de et un détergent doux.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chif- fon doux.

• Les porte-casseroles ne peuvent pas être lavés au lave-vaisselle, mais doivent être lavés à la main.

• Lorsque vous lavez les porte-casseroles à la main, faites attention au moment de les sécher car l'émaillage produit parfois des aspérités sur les bords. Si nécessai- re, enlevez les taches rebelles à l'aide d'une crème détergente.

• Après avoir lavé les porte-casseroles, veillez à les remettre en place correcte- ment.

• Pour que les brûleurs fonctionnent cor- rectement, assurez-vous que les bras des porte-casseroles sont au milieu du brûleur.

Replacez les supports de casserole avec soin afin de ne pas endomma- ger le dessus de la table de cuisson. Après nettoyage, séchez l'appareil à l'aide d'un chiffon doux. L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne de- vez pas cuisiner avec des plats en terre cui- te ou en fonte. N'utilisez pas de papier alu- minium pour ne pas endommager la partie supérieure durant le fonctionnement. Enlevez les salissures :

1. – Enlevez immédiatement : plastique

fondu, feuilles plastique et les ali- ments contenant du sucre.

Mettez l'appareil à l'arrêt et lais- sez le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

2. Nettoyez l'appareil à l'aide d'un chiffon

humide et un peu de détergent.

3. Pour finir essuyez l'appareil à l'aide

d'un chiffon propre. Nettoyage du générateur d'étincelles Cette fonction emploie une bougie d'allu- mage en céramique et d'une électrode mé- tallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués. Entretien périodique Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pres- sion, si l'appareil en est équipé.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution Aucune étincelle ne se produit à l'allumage.

• Il n'y a pas d'alimentation électrique.

• Vérifiez si l'appareil est bien branché et allumé;

• Contrôlez le fusible. Si le fu- sible est dégagé plusieurs fois, contactez un électricien qualifié.

• Le couvercle et la couronne du brûleur sont mal position- nés.

• Assurez-vous que le couver- cle et la couronne du brûleur sont bien positionnés. La flamme s'éteint immédiate- ment après l'allumage.

• Le thermocouple n'est pas suffisamment chauffé.

• Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 secondes. Les flammes sont irrégulières. • La couronne du brûleur doit être encrassés avec des res- tes d'aliments.

• vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de par- ticules alimentaires dans la couronne. electrolux 31Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être ré- solues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contac- tez votre magasin vendeur ou votre service après-vente. Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un profession- nel qualifié, le déplacement du techni- cien du service après vente ou du re- vendeur peut être facturé même en cours de garantie. Étiquettes fournies avec le sac d'accessoires Collez les étiquettes adhésives comme indi- qué ci-dessous : MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO. SER.NO. 03 IT

1 Collez-la sur la carte de garantie et en- voyez cette partie 2 Collez-la sur la carte de garantie et con- servez cette partie 3 Collez-la sur la notice d'utilisation Les informations suivantes sont néces- saires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figu- rent sur la plaque signalétique du kit d'injecteurs.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............ Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponi- bles auprès de votre service après-vente.

CARACTÉRISTIQUES TECHNIQUES

Dimensions de la table de cuisson Largeur : 594 mm Longueur : 510 mm Dimensions de la niche d'encastrement de la table de cuisson Largeur : 560 mm Longueur : 480 mm Puissance Brûleur rapide : 3.0 kW Brûleur semi-rapide 2.0 kW Brûleur auxiliaire 1.0 kW PUISSANCE TOTA- LE : G20/G25 (2E+) 20/25 mbar = 8 kW G30 (3+) 28-30 mbar = 567 g/h G31 (3+) 37 mbar = 557 g/h Alimentation électri- que : 230 V ~ 50 Hz Raccordement au gaz : G 1/2 " Catégorie : II2E +3 + 32 electroluxAlimentation en gaz : G20/G25 (2E+) 20/25 mbar Classe de l'appareil : 3 Diamètres de by-pass Brûleur Diam. de by-pass en 1/100 mm Auxiliaire 28 Brûleur Diam. de by-pass en 1/100 mm Semi-rapide 32 Rapide 42 Brûleurs à gaz BRÛ- LEUR PUIS- SANCE NOR- MALE PUIS- SANCE RÉDUI-
