GEBRUIKSAANWIJZING EHG6430X ELECTROLUX

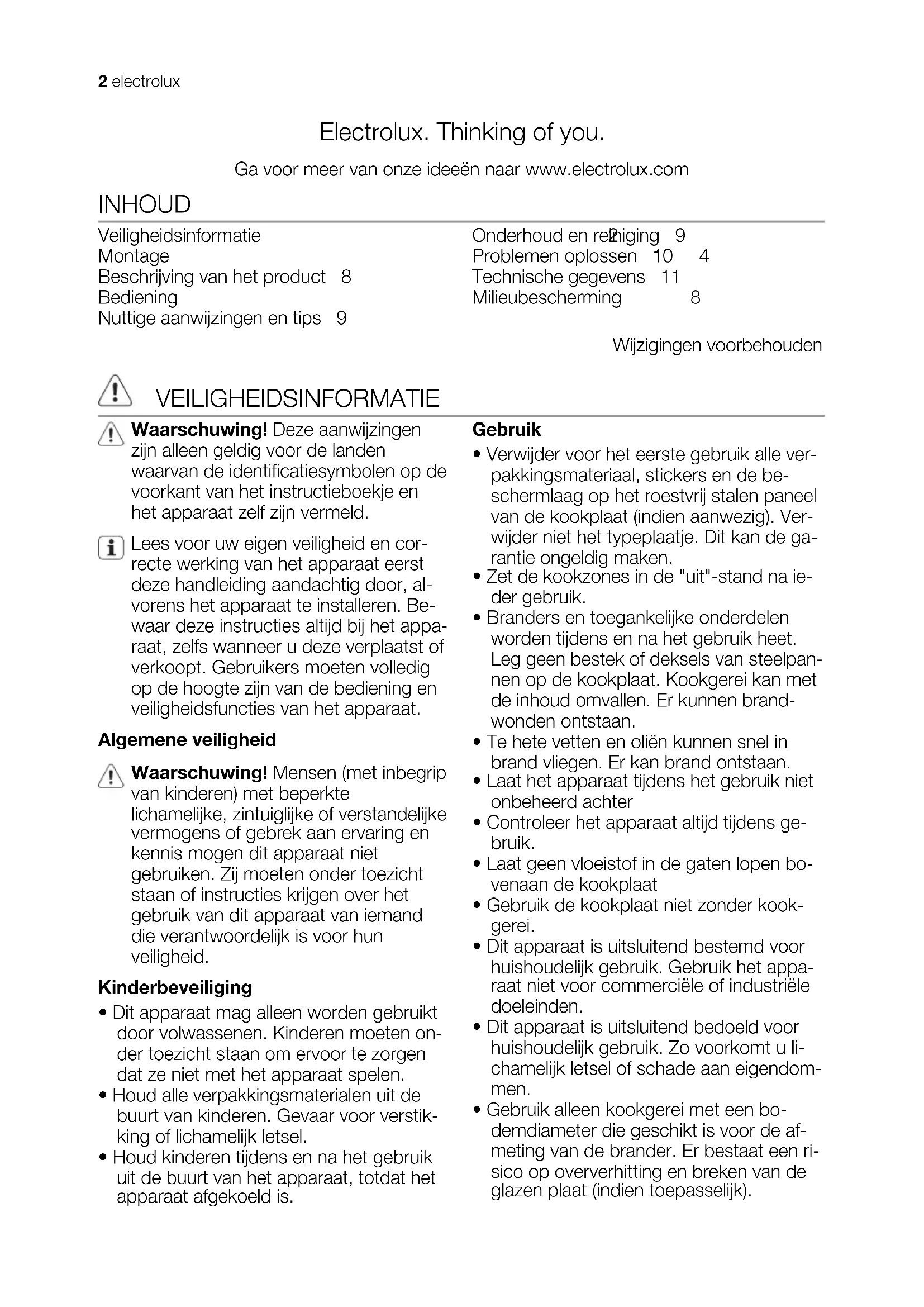

LUElectrolux. Thinking of you. Ga voor meer van onze ideeën naar www.electrolux.com INHOUD Veiligheidsinformatie 2 Montage 4 Beschrijving van het product 8 Bediening 8 Nuttige aanwijzingen en tips 9 Onderhoud en reiniging 9 Problemen oplossen 10 Technische gegevens 11 Milieubescherming 12 Wijzigingen voorbehouden VEILIGHEIDSINFORMATIE Waarschuwing! Deze aanwijzingen zijn alleen geldig voor de landen waarvan de identificatiesymbolen op de voorkant van het instructieboekje en het apparaat zelf zijn vermeld. Lees voor uw eigen veiligheid en cor- recte werking van het apparaat eerst deze handleiding aandachtig door, al- vorens het apparaat te installeren. Be- waar deze instructies altijd bij het appa- raat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat. Algemene veiligheid Waarschuwing! Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid. Kinderbeveiliging

• Dit apparaat mag alleen worden gebruikt door volwassenen. Kinderen moeten on- der toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstik- king of lichamelijk letsel.

• Houd kinderen tijdens en na het gebruik uit de buurt van het apparaat, totdat het apparaat afgekoeld is. Gebruik

• Verwijder voor het eerste gebruik alle ver- pakkingsmateriaal, stickers en de be- schermlaag op het roestvrij stalen paneel van de kookplaat (indien aanwezig). Ver- wijder niet het typeplaatje. Dit kan de ga- rantie ongeldig maken.

• Zet de kookzones in de "uit"-stand na ie- der gebruik.

• Branders en toegankelijke onderdelen worden tijdens en na het gebruik heet. Leg geen bestek of deksels van steelpan- nen op de kookplaat. Kookgerei kan met de inhoud omvallen. Er kunnen brand- wonden ontstaan.

• Te hete vetten en oliën kunnen snel in brand vliegen. Er kan brand ontstaan.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter

• Controleer het apparaat altijd tijdens ge- bruik.

• Laat geen vloeistof in de gaten lopen bo- venaan de kookplaat

• Gebruik de kookplaat niet zonder kook- gerei.

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het appa- raat niet voor commerciële of industriële doeleinden.

• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Zo voorkomt u li- chamelijk letsel of schade aan eigendom- men.

• Gebruik alleen kookgerei met een bo- demdiameter die geschikt is voor de af- meting van de brander. Er bestaat een ri- sico op oververhitting en breken van de glazen plaat (indien toepasselijk). 2 electrolux• Gebruik geen pan met een diameter die kleiner is dan de brander, omdat de vlammen de pansteel kunnen verhitten.

• Zet geen pannen op het bedieningspa- neel

• Gebruik geen instabiel kookgerei om te voorkomen dat het kantelt en er ongeluk- ken gebeuren.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten, en/of onstekingsproducten (gemaakt van plastic of aluminium) en/of stoffen in, bij of op het apparaat. Er kan brand of een explosie ontstaan.

• Gebruik alleen de accessoires die zijn meegeleverd met het apparaat.

• Pas op als u het apparaat aansluit in de buurt van een stopcontact. Voorkom contact tussen elektrische verbindingen en het apparaat of heet kookgerei. Voor- kom dat elektrische verbindingen verstrikt raken. Montage

Lees deze instructies zorgvuldig. De fabrikant is niet verantwoordelijk voor letsel aan personen of huisdie- ren of schade aan eigendom veroor- zaakt door het niet opvolgen van de volgende vereisten.

• Om het risico op structurele schade of lichamelijk letsel te voorkomen, mag de installatie, de aansluiting van het apparaat op het stopcontact en het gassysteem, de instelling en het onderhoud alleen worden uitgevoerd door gekwalificeerd personeel, in overeenstemming met de normen en de lokale voorschriften die van kracht zijn.

• Controleer of het apparaat niet is bescha- digd tijdens het transport Sluit geen be- schadigd apparaat aan. Neem indien no- dig contact op met de leverancier.

• Inbouwapparaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in ge- schikte inbouwunits of werkbladen die aan de normen voldoen.

• Installeer de kookplaat niet op huishoud- apparaten als dit niet is toegestaan vol- gens de installatie-instructies.

• Installeer het apparaat alleen op een werkblad met een plat oppervlak.

• Wijzig de specificaties van het product of het product zelf niet. Risico op letsel en beschadiging van het apparaat.

• De wetten, voorschriften, richtlijnen en normen die van kracht zijn in het land waar het apparaat wordt gebruikt dienen in acht genomen te worden (veiligheids- voorschriften, correcte recycling overeen- komstig de voorschriften, veiligheidsvoor- schriften met betrekking tot elektrische installaties, enz.)

• Houd de minimumafstanden naar andere apparaten en units in acht.

• Tijdens de installatie moet een antistoot- bescherming zijn aangebracht, bv. lades mogen alleen worden aangebracht als er onder het apparaat een beschermend paneel aanwezig is.

• De uitgezaagde oppervlakken van het werkblad moeten beschermd worden te- gen vocht met een geschikte afdichting.

• Het juiste afdichtmiddel moet worden ge- bruikt om de opening tussen het appa- raat en het werkblad af te dichten.

• Bescherm de onderkant van het appa- raat tegen stoom en vocht, bv. van een afwasautomaat of oven.

• Installeer het apparaat niet naast deuren of onder ramen. Anders kan het hete kookgerei van de kookplaat worden ge- stoten, als de deuren of ramen worden geopend.

• Controleer voor de installatie of de lokale toevoercondities (gastype -en druk) over- eenstemmen met de afstelling van het apparaat. De afstellingscondities voor het apparaat zijn aangegeven op het typepla- tje, dat zich naast de gastoevoerleiding bevindt.

• Dit apparaat mag niet aangesloten wor- den op een afvoerinrichting voor verbran- dingsproducten. Het moet in plaats daar- van worden geïnstalleerd en aangesloten volgens de actuele installatieregels. Bij- zondere aandacht moet gegeven worden aan de geldende regels betreffende venti- latie.

Het gebruik van een kooktoestel op gas veroorzaakt warmte en vocht in de ruimte waar het geïnstalleerd is. Zorg dat de ventilatie in de keuken goed is: houd de natuurlijke ventila- tiegaten open of installeer een me- electrolux 3chanische ventilatie-inrichting (me- chanische afzuigkap).

• Meer ventilatie (bijvoorbeeld door het openen van een venster of het verho- gen van het niveau van de mechani- sche ventilatie, indien aanwezig) is noodzakelijk wanneer u het apparaat gedurende een lange periode inten- sief gebruikt.

• Volg de instructies voor de elektrische aansluitingen nauwkeurig op. Er kunnen verwondingen ontstaan door elektrische stroom.

• Trek eerst de stekker van het appa- raat uit het stopcontact voordat u reinigings- of onderhoudswerkzaam- heden aan het apparaat gaat uitvoe- ren.

• De netaansluiting staat onder stroom

• Schakel de stroomtoevoer naar de net- aansluiting uit.

• Garandeer de bescherming tegen aanra- king door een vakkundige inbouw

• Loszittende en onvakkundig aangebrach- te stekkerverbindingen kunnen overver- hitting van de aansluiting veroorzaken.

• Laat de klemaansluitingen correct instal- leren door een gekwalificeerde elektricien

• Zorg ervoor dat het snoer niet wordt be- last door trekken

• Gebruik de juiste voedingskabel en ver- vang de beschadigde voedingskabel door de geschikte kabel. Neem contact op met uw lokale serviceafdeling.

• Het apparaat moet met een poolschake- laar op een elektrisch circuit zijn aange- sloten, met een contactopening van min- stens 3 mm, zodat het apparaat te allen tijde uitgeschakeld kan worden.

• Als de bevestigingssteun zich in de buurt van het aansluitblok bevindt, controleer dan altijd of de aansluitkabel niet in aan- raking komt met de rand van de steun.

• U dient te beschikken over de juiste isola- tievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlek- strips en contacten. Verwijdering van het apparaat.

• Om lichamelijk letsel of schade te voorko- men – Trek de stekker uit het stopcontact. – Snijd het netsnoer door bij de aanslui- ting met het apparaat en gooi het weg. – Plat de externe gasleidingen af als de- ze gemonteerd zijn. – Vraag bij uw gemeente na hoe u dit apparaat kunt weggooien. MONTAGE Waarschuwing! De volgende instructies over de installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften. Gasaansluiting De aansluiting op de gastoevoer moet wor- den uitgevoerd met behulp van een AGB- kraan. Kies vaste aansluitingen of gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de voorschriften die van kracht zijn. Als u flexibele metalen leidingen gebruikt, moet u opletten dat de- ze niet in aanraking komen met bewegende onderdelen, of dat ze niet vastgeklemd worden. Wees ook voorzichtig wanneer de kookplaat wordt samengebracht met een oven. De aansluiting moet worden uitgevoerd in overeenstemming met voorschrift NBN D 5I.003. 4 electroluxBelangrijk! Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G 1/2". Alle onderdelen die getoond worden op de afbeelding zijn reeds in de fabriek gemonteerd. Het apparaat werd voor het de fabriek verliet getest, om voor u de beste resultaten te verzekeren.

1 Uiteinde van as met moer 2 Sluitring 3 Elleboog Aansluiting van flexibele niet-metalen leidingen: Als het mogelijk is om de aansluiting ge- makkelijk te controleren in volledige aan- sluitzone, kunt u een flexibele leiding ge- bruiken. Bevestig de flexibele leiding stevig met klemmen. Vloeibaar gas: gebruik de rubberen lei- dinghouder. Koppel altijd de pakking vast. Ga vervolgens door met de gasaansluiting. De flexibele leiding is klaar voor gebruik als: – ze niet meer kan worden opgewarmd dan kamertemperatuur, (hoger dan 30 °C) – de leiding niet langer is dan 1500 mm – de leiding geen smoorkleppen vertoont – de leiding niet onderworpen is aan tractie of torsie – de leiding niet in aanraking komt met scherpe randen of hoeken – de leiding gemakkelijk onderzocht kan worden om de toestand ervan te contro- leren De controle van de staat van de flexibele leiding bestaat erin te controleren of: – ze geen barsten, sneden, vlekken of brandsporen vertoont op de twee uitein- den en over de volledige lengte – het materiaal niet gehard is, maar de juis- te elasticiteit vertoont – de bevestigingsklemmen niet verroest zijn – de vervaldatum niet is verstreken. Als er een of meerdere defecten waar- neembaar zijn, mag de leiding niet worden gerepareerd, maar moet ze worden vervan- gen. Belangrijk! Controleer waneer de installatie is voltooid of elke leidingfitting goed is afgedicht. Gebruik een zeepoplossing, geen vlam! Vervanging van hoofdsproeiers

1. Verwijder de pansteunen.

2. Verwijder de branderkappen en -kronen.

3. Verwijder met een dopsleutel 7 de

hoofdsproeiers, en vervang ze door de sproeiers die vereist zijn voor het type gas dat u gebruikt (zie de tabel in de sectie Technische gegevens).

4. Zet de onderdelen in omgekeerde volg-

5. Vervang het typelabel (naast de gastoe-

voerleiding) door het label voor het nieu- we type gastoevoer. U vindt dit label in de verpakking van de hoofdsproeiers die meegeleverd worden met het appa- raat. Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerlei- ding monteren. Instellen van het minimum niveau Het minimumniveau van de branders afstel- len:

1. Steek de brander aan

2. Draai de knop naar de minimumpositie.

3. Verwijder de bedieningsknop.

electrolux 54. Stel de bypass-schroefstand in met een dunne schroevendraaier. Als u over- schakelt van aardgas 20 mbar op vloei- baar gas, draai de schroef dan helemaal in. Als u overschakelt van vloeibaar gas op aardgas 20 mbar, draai de bypass- schroef dan ongeveer 1/4 draai los.

5. Zorg dat de vlam niet dooft als u de

knop snel van de maximale stand naar de minimale stand draait. Aansluiting op het elektriciteitsnet

• Het apparaat moet geaard worden vol- gens de veiligheidsvoorschriften.

• Zorg ervoor dat het nominale voltage en het type vermogen op het typeplaatje overeenkomen met het voltage en het vermogen van de stroomvoorziening in uw woning.

• Dit apparaat wordt geleverd met een net- snoer. Dit moet zijn voorzien van een ge- schikte stekker, die geschikt is voor de belasting die vermeld is op het identifica- tieplaatje. De stekker moet in een ge- schikt stopcontact worden gestoken.

• Alle elektrische onderdelen moeten wor- den geïnstalleerd of worden vervangen door een technicus van de service-afde- ling of door gekwalificeerd onderhouds- personeel.

• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Trek niet aan het netsnoer om het appa- raat los te koppelen. Trek altijd aan de stekker.

• Het apparaat moet niet worden aange- sloten op een verlengsnoer, een adapter of een meervoudige aansluiting (brandge- vaar). Controleer of de aarding conform de normen en regelgeving is.

• De stroomkabel moet zo worden ge- plaatst dat er geen contact wordt ge- maakt met een heet oppervlak.

• Sluit het apparaat op de netvoeding aan met behulp van een voorziening waarmee het apparaat kan worden losgekoppeld van de alle polen van de netvoeding, met een contactopening van minimaal 3 mm breed, b.v. een automatische bescher- mende stroomonderbreker, aardlekscha- kelaars of een zekering.

• Geen enkel deel van de aansluitkabel mag een temperatuur van 90°C bereiken. De blauwe neutrale draad moet worden aangesloten op de eindklem gemarkeerd met "N". De bruine (of zwarte) fasedraad (gemonteerd in het contact van de eind- klem gemarkeerd met "L") moet altijd worden aangesloten op de fase van het voedingsnet. Vervanging van het aansluitsnoer Gebruik om de aansluitkabel te vervangen alleen het type H05V2V2-F T90 of een ge- lijksoortig type. Zorg ervoor dat de door- snede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/ groene aardedraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fase- draad. 6 electroluxInbouw min. 55 mm min. 650 mm 560 mm 480 mm min. 100 mm 30 mm 10 mm 3 mm 11 mm 11 mm

A - meegeleverde afdichting

A - meegeleverde afdichting B - meegeleverde steunen Mogelijkheden voor inbouw Keukenmeubel met deur Het paneel geïnstalleerd onder de kook- plaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien techni- sche hulp nodig is. min 20 mm (max 150 mm) 30 mm 60 mm

a) Verwijderbaar paneel b) Ruimte voor aansluitingen Keukenmeubel met oven De afmetingen van de uitsparing voor de kookplaat moeten overeenkomen met de aanwijzing en het keukenmeubel moet voorzien zijn van ventilatiegaten om een continue luchttoevoer te kunnen garande- ren. De elektrische aansluitingen van de kookplaat en de oven moeten afzonderlijk geïnstalleerd worden, om veiligheidsrede- nen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te ma- ken. 50 cm

1 Kookplaat 2 Semi-snelle brander 3 Snelle brander 4 Sudderbrander 5 Bedieningsknoppen Bedieningsknoppen Symbool Beschrijving geen gastoevoer / uit- stand ontstekingsstand / maximale gastoevoer Symbool Beschrijving minimale gastoevoer BEDIENING Ontsteking van de brander Waarschuwing! Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan niet aansprakelijk gesteld worden in geval van onjuist gebruik van de vlam. De brander steeds aansteken voor u het kookgerei plaatst. Om de brander aan te steken:

1. Draai de bedieningsknop tegen de wij-

zers van de klok in naar zijn maximum- stand ( ) en druk de knop in.

2. Houd de bedieningsknop ongeveer 5

seconden ingedrukt zodat het thermo- koppel kan opwarmen. Anders zal de gastoevoer worden onderbroken.

3. De vlam afstellen zodra deze regelmatig

brandt. Als de brander na enkele pogingen niet aan gaat, controleer dan of de kroon en de deksel goed op hun plaats zitten.

1 Dop van de brander 2 Kroon van de brander 3 Onstekingsbougie 4 Thermokoppel 8 electroluxWaarschuwing! Als de brander na 15 seconden nog niet brandt, laat de bedieningsknop dan los, draai hem in de uit-stand en probeer de brander nogmaals aan te steken nadat u minimaal 1 minuut heeft gewacht. Belangrijk! Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, druk de desbetreffende knop in en draai ze tegen de wijzers van de klok in; naar de stand voor een maximale gasontwikkeling. Als de brander per ongeluk uitgaat, draai de bedieningsknop dan op de uit- stand en probeer de brander nogmaals aan te steken na minimaal 1 minuut. De ontstekingsknop kan automatisch starten als u de netvoeding inschakelt, na installatie of na een stroomuitval. Dit is normaal. De brander uitzetten Om de vlam uit te zetten draait u de knop op het symbool

Waarschuwing! Draai de vlam altijd laag of schakel deze uit voordat u de pannen van de brander haalt.

NUTTIGE AANWIJZINGEN EN TIPS

• Doe indien mogelijk altijd deksels op de pannen.

• Draai de vlam lager als de vloeistof begint te koken, zodat deze blijft sudderen. Waarschuwing! Gebruiken pannen met een bodem die geschikt is voor de afmeting van de brander. Gebruik geen kookpannen op de kook- plaat die de randen overschrijden. Brander Diameter van het kook- gerei Snel 180 - 260 mm Halfsnel voor 120 - 180 mm Halfsnel ach- ter

Waarschuwing! Zet geen pannen op het bedieningspaneel. Waarschuwing! Zorg ervoor dat de pannen niet uitsteken over de randen van de kookplaat en dat ze in het midden van de ringen staan voor een lager gasverbruik en meer stabiliteit. Plaats geen onstabiele of vervormde pan- nen op de ringen, zodat morsen en letsel wordt voorkomen. Waarschuwing! Vlamverdelers worden niet aanbevolen. Informatie over acrylamides Belangrijk! Volgens recente wetenschappelijke informatie kan het intensief bruinen van levensmiddelen (met name in producten die zetmeel bevatten), een gezondheidsrisico vormen tengevolge van acrylamides. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen gaar te laten worden en de gerechten niet te veel te bruinen.

ONDERHOUD EN REINIGING

Waarschuwing! Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. U moet de stekker van het apparaat uit het stopcontact trekken, voordat u reinigings- of onderhoudswerkzaamheden aan het apparaat gaat uitvoeren. Waarschuwing! Het reinigen van het apparaat met een stoom- of hogedrukreiniger is om veiligheidsredenen niet toegestaan. Waarschuwing! Gebruik geen schurende reinigingsmiddelen, staalwol of zuren, deze zullen het apparaat beschadigen. electrolux 9• U kunt de pansteunen verwijderen voor een gemakkelijke reiniging van de kook- plaat.

• Was de geëmailleerde delen, het deksel en de kroon met warm zeepwater.

• Onderdelen van roestvrij staal afwassen met water en vervolgens afdrogen met een zachte doek.

• De pannensteunen mogen niet in de af- wasmachine, ze moeten met de hand worden afgewassen.

• Als u de pansteunen met de hand af- wast, let dan op bij het afdrogen, omdat ze door het emailleerproces soms scher- pe randen hebben. Verwijder hardnekki- ge vlekken indien nodig met een pasta- reiniger.

• Zorg ervoor dat u de pansteunen na de reiniging correct terugplaatst.

• Om ervoor te zorgen dat de branders goed werken, moeten de armen van de pansteunen in het midden van de bran- der worden geplaatst.

Ga zeer voorzichtig te werk bij het vervangen van de pansteunen, dit om schade aan het oppervlak van de kookplaat te vermijden. Droog het apparaat na de reiniging af met een zachte doek. Het roestvrij staal kan beschadigen als het te heet wordt. Daarom moet u ook niet ko- ken met grillstenen, aardewerk potten of pannen van gietijzer. Gebruik geen alumini- um folie om schade aan het oppervlak te voorkomen. Verwijderen van vuil:

Schakel het apparaat uit en laat het afkoelen voordat u het schoon- maakt: kalk- en waterkringen, vet- spatten en metaalachtig glanzende verkleuringen. Gebruik een specifiek schoonmaakmiddel voor het opper- vlak van de kookplaat.

2. Reinig het apparaat met een vochtige

doek en een beetje afwasmiddel.

3. Wrijf het apparaat ten slotte droog

met een schone doek. Reinigen van de ontstekingsknop Dit onderdeel is uitgerust met een kerami- sche ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen altijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de brander- kroonopeningen niet verstopt zijn. Periodiek onderhoud Raadpleeg regelmatig uw lokale serviceaf- deling, om de staat van de gastoevoerlei- ding en de drukregelaar (indien gemon- teerd) te controleren. PROBLEMEN OPLOSSEN Probleem Mogelijke oorzaak Oplossing Er is geen vonk als de brander wordt aangestoken.

• Er is geen elektrische voe- ding

• Controleer of het apparaat goed is aangesloten en de elektrische voeding is inge- schakeld.

• Controleer de zekering. Als de zekering meer dan één keer doorslaat, raadpleeg dan een bevoegde elektri- cien.

• De branderdeksel en kroon zitten niet goed op hun plaats.

• Controleer of de branderdek- sel en kroon goed op hun plaats zitten. De vlam gaat meteen na de ontsteking uit.

• Het thermokoppel is niet vol- doende opgewarmd

• Houd, na het ontsteken van de vlam, de knop circa 5 se- conden ingedrukt. De gasring brandt onregelma- tig.

• De branderkroon is verstopt met etensresten

• Controleer of de hoofd- sproeier niet verstopt is en of de branderkroon schoon is. 10 electroluxAls er een storing optreedt, probeer dan eerst zelf een oplossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Als u het apparaat verkeerd heeft ge- bruikt, of als de installatie niet is uitge- voerd door een erkende monteur, dan is het bezoek van de klantenservice- monteur of van uw leverancier mogelijk niet gratis, zelfs niet in de garantieperi- ode. Labels meegeleverd in de zak met accessoires Bevestig de stickers zoals hieronder weer- gegeven: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO. SER.NO. 03 IT

1 Plak de sticker op de garantiekaart en verstuur dit deel. 2 Plak de sticker op de garantiekaart en bewaar dit deel. 3 Plak de sticker op het instructieboekje. Deze gegevens zijn nodig om u snel en juist te helpen. Deze gegevens vindt u op het identificatieplaatje.

• Modelbeschrijving ............

• Productnummer (PNC) .............

• Serienummer (S.N.).............. Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klantenservi- ce en erkende winkels met reserveonderde- len. TECHNISCHE GEGEVENS Afmetingen kookplaat Breedte: 594 mm Lengte: 510 mm Inbouwafmetingen kookplaat Breedte: 560 mm Lengte: 480 mm Brander informatie Snelle brander: 3,0 kW Normale brander: 2,0 kW Sudderbrander: 1,0 kW

MILIEUBESCHERMING Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. Verpakkingsmateriaal De verpakkingsmaterialen zijn milieu- vriendelijk en herbruikbaar. De kunst- stof onderdelen zijn gemarkeerd, bijv.: >PE<,>PS<, etc. Gooi het verpak- kingsmateriaal weg in de juiste afval- container bij uw plaatselijke afvalver- werkingsdienst. 12 electroluxElectrolux. Thinking of you. Share more of our thinking at www.electrolux.com CONTENTS Safety information 13 Installation 15 Product description 18 Operation 18 Helpful hints and tips 19 Care and cleaning 20 What to do if… 20 Technical data 21 Environment concerns 22 Subject to change without notice SAFETY INFORMATION Warning! These instructions are only valid in the countries whose symbols appear on this booklet's cover. For your safety and correct operation of the appliance, read this manual carefully before installation and use. Al- ways keep these instructions with the appliance even if you move or sell it. Users must fully know the operation and safety features of the appliance. General safety Warning! Persons (including children) with reduced physical sensory, mental capabilities or lack of experience and knowledge must not use the appliance. They must have supervision or instruction for the operation of the appliance by a person responsible for their safety. Child safety
