G30 G31 m³/h m³/h g/h g/h Brûleur auxiliaire 1,0 0,33 70 0,095 0,111 50 73 71 Brûleur semi-ra- pide 2,0 0,45 96 0,190 0,221 71 145 143 Brûleur rapide 3,0 (gaz naturel) 2,8 (LPG) 0,75 119 0,286 0,332 86 204 200 EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. Emballage Tous les matériaux d'emballage sont écologiques et recyclables. Les com- posants en plastique sont identifiables grâce aux sigles : >PE<,>PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre com- mune. electrolux 33Electrolux. Thinking of you. Mehr zu unserem Denken finden Sie unter www.electrolux.com INHALT Sicherheitshinweise 34 Montage 36 Gerätebeschreibung 40 Betrieb 40 Praktische Tipps und Hinweise 41 Reinigung und Pflege 41 Was tun, wenn … 42 Technische Daten 43 Umwelttipps 44 Änderungen vorbehalten SICHERHEITSHINWEISE Warnung! Diese Anweisungen gelten nur für die Länder, deren Symbole auf der Umschlagseite dieser Broschüre abgebildet sind. Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen kor- rekten Betrieb des Geräts zu gewähr- leisten. Bewahren Sie diese Bedie- nungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkau- fen, geben Sie dem Käufer die Bedie- nungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein. Allgemeine Sicherheit Warnung! Erwachsene mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung sowie Kinder dürfen dieses Gerät nicht benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist. Sicherheit für Kinder

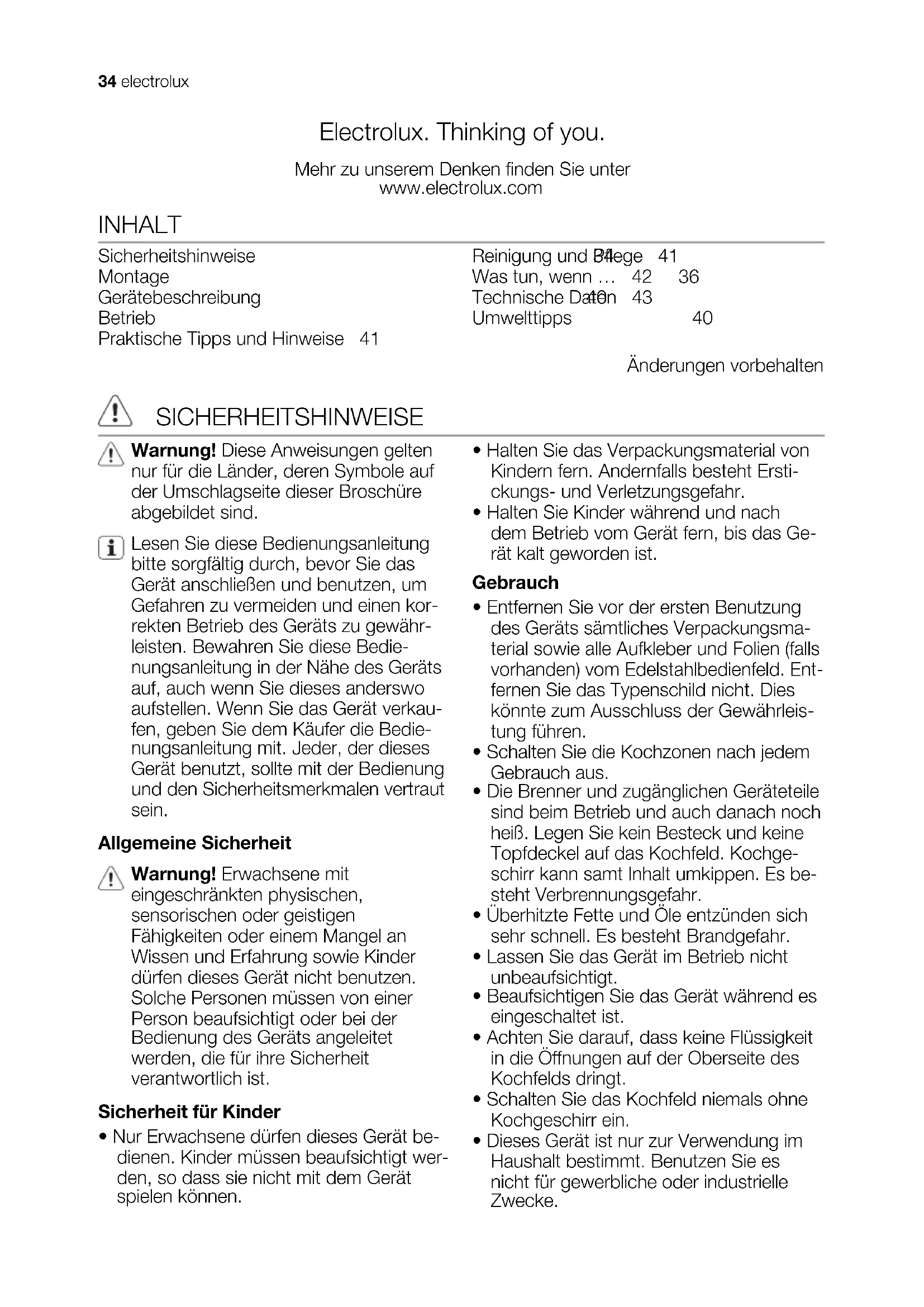

• Nur Erwachsene dürfen dieses Gerät be- dienen. Kinder müssen beaufsichtigt wer- den, so dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Ersti- ckungs- und Verletzungsgefahr.

• Halten Sie Kinder während und nach dem Betrieb vom Gerät fern, bis das Ge- rät kalt geworden ist. Gebrauch

• Entfernen Sie vor der ersten Benutzung des Geräts sämtliches Verpackungsma- terial sowie alle Aufkleber und Folien (falls vorhanden) vom Edelstahlbedienfeld. Ent- fernen Sie das Typenschild nicht. Dies könnte zum Ausschluss der Gewährleis- tung führen.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Die Brenner und zugänglichen Geräteteile sind beim Betrieb und auch danach noch heiß. Legen Sie kein Besteck und keine Topfdeckel auf das Kochfeld. Kochge- schirr kann samt Inhalt umkippen. Es be- steht Verbrennungsgefahr.

• Überhitzte Fette und Öle entzünden sich sehr schnell. Es besteht Brandgefahr.

• Lassen Sie das Gerät im Betrieb nicht unbeaufsichtigt.

• Beaufsichtigen Sie das Gerät während es eingeschaltet ist.

• Achten Sie darauf, dass keine Flüssigkeit in die Öffnungen auf der Oberseite des Kochfelds dringt.

• Schalten Sie das Kochfeld niemals ohne Kochgeschirr ein.

• Dieses Gerät ist nur zur Verwendung im Haushalt bestimmt. Benutzen Sie es nicht für gewerbliche oder industrielle Zwecke. 34 electrolux• Das Gerät ist ausschließlich für die haus- haltsübliche Zubereitung von Speisen be- stimmt. So werden Verletzungen von Personen oder Schäden am Eigentum vermieden.

• Verwenden Sie Töpfe und Pfannen mit ei- nem Durchmesser, der der Größe der Brenner entspricht. Die Glasplatte (falls vorhanden) kann überhitzen und zersprin- gen.

• Verwenden Sie keine Töpfe, deren Durchmesser kleiner als die Größe der Kochzone ist. Andernfalls erhitzt sich der Topfgriff.

• Das Kochgeschirr darf nicht das Bedien- feld behindern.

• Verwenden Sie kein unstabiles Kochge- schirr, um ein Umfallen und einen Unfall zu vermeiden.

• Stellen Sie keine entflammbaren Produk- te oder Gegenstände, die mit entflamm- baren Produkten benetzt sind, und/oder schmelzbaren Gegenstände (aus Kunst- stoff oder Aluminium) und/oder Stoffe in das Gerät, in die Nähe des Geräts oder auf das Gerät. Es besteht Explosions- oder Brandgefahr.

• Verwenden Sie nur das mit dem Gerät gelieferte Zubehör.

• Gehen Sie beim elektrischen Anschluss des Geräts an eine Anschlussdose sorg- sam vor. Achten Sie darauf, dass elektri- sche Leitungen weder das Gerät noch heißes Kochgeschirr berühren können. Achten Sie darauf, dass elektrische Lei- tungen nicht lose hängen oder sich ver- heddern. Montage

• Lesen Sie unbedingt die folgenden Hinweise. Der Hersteller übernimmt keinerlei Haftung für Verletzungen von Personen oder Tieren oder für Schäden am Eigentum, wenn diese auf die Nichteinhaltung der folgen- den Bedingungen zurückzuführen sind.

• Um das Risiko von Sachschäden oder Verletzungen zu vermeiden, dürfen Installation, Strom- und Gas- anschluss, Einstellung und Wartung des Geräts ausschließlich von Fach- leuten unter Beachtung der Normen und örtlich geltenden Bestimmungen durchgeführt werden.

• Stellen Sie sicher, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Lieferanten.

• Einbaugeräte dürfen nur nach dem Ein- bau in bzw. unter normgerechte, passen- de Einbauschränke und Arbeitsplatten betrieben werden.

• Installieren Sie das Kochfeld nicht über Haushaltsgeräten, wenn die Montagean- leitung dies nicht zulässt.

• Montieren Sie das Gerät nur in einer fla- chen Arbeitsplatte.

• Nehmen Sie weder technische noch an- derweitige Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät kann beschädigt werden.

• Die im Einsatzland des Geräts geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheits- und Recyclingbestimmungen, Sicher- heitsregeln der Elektrotechnik usw.).

• Die Mindestabstände zu anderen Gerä- ten sind einzuhalten.

• Der Berührungsschutz muss durch den Einbau gewährleistet sein. Schubladen müssen zum Beispiel mit einem Schutz- boden direkt unter dem Gerät installiert werden.

• Die Ausschnittkanten an der Arbeitsplatte müssen mit einem geeigneten Dichtungs- material vor Feuchtigkeit geschützt wer- den.

• Das Kochfeld muss so eingebaut wer- den, dass es spaltfrei mit der Arbeitsplat- te abschließt. Dazu ist eine geeignete Dichtung erforderlich.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit, die z. B. durch einen Geschirrspüler oder Backofen ent- stehen können.

• Installieren Sie das Gerät nicht direkt ne- ben Türen oder unter Fenstern. Andern- falls kann heißes Kochgeschirr durch das Öffnen von Türen oder Fenstern vom Kochfeld gestoßen werden.

• Prüfen Sie vor Anschluss des Gerätes, ob die örtlichen Anschlussbedingungen (Gasart und Gasdruck) und die Geräte- einstellung übereinstimmen. Die Einstell- electrolux 35werte für das Gerät sind auf dem Typen- schild in der Nähe des Gaszufuhrrohrs angegeben.

• Das Gerät wird nicht an eine Abluftanlage angeschlossen. Es muss gemäß den gel- tenden einschlägigen Bestimmungen in- stalliert und angeschlossen werden Be- sondere Aufmerksamkeit muss den Be- stimmungen hinsichtlich der Belüftung geschenkt werden.

• Beim Gebrauch eines Gaskochfelds entsteht in dem Raum, in dem das Gerät installiert wurde, Wärme und Feuchtigkeit. Sorgen Sie für gute Be- lüftung in der Küche: Halten Sie na- türliche Belüftungsöffnungen offen oder installieren Sie eine mechani- sche Absauganlage (Abzugshaube).

• Wenn das Gerät über einen längeren Zeitraum intensiv genutzt wird, muss für zusätzliche Belüftung gesorgt werden (z.B. durch Öffnen eines Fensters oder Höherstellen der me- chanischen Belüftungseinrichtung, falls vorhanden).

• Beachten Sie genau sämtliche Anweisun- gen zu den elektrischen Anschlüssen. Es besteht Stromschlaggefahr.

Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reini- gungs- und Wartungsarbeiten durch- führen.

• An der Netzanschlussklemme liegt Span- nung an.

• Die Netzanschlussklemme muss span- nungsfrei gemacht werden.

• Der Berührungsschutz muss durch einen fachgerechten Einbau gewährleistet sein.

• Lockere und unsachgemäße Steckver- bindungen können die Klemme überhit- zen.

• Die Klemmverbindungen müssen von ei- nem Elektroinstallateur fachgerecht aus- geführt werden.

• Am Kabel ist eine Zugentlastung erforder- lich.

• Verwenden Sie das richtige Netzan- schlusskabel. Ersetzen Sie ein defektes Netzkabel nur durch ein geeignetes Ka- bel. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.

• Bei der elektrischen Installation des Ge- räts ist eine Einrichtung vorzusehen, die es ermöglicht, alle Pole des Geräts mit ei- ner Kontaktöffnungsbreite von mindes- tens 3 mm von der Spannungsquelle zu trennen.

• Wenn sich die Montagehalterung in Nähe der Klemmenleiste befindet, sorgen Sie dafür, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.

• Geeignete Trenneinrichtungen sind erfor- derlich: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), FI- Schutzschalter und Schütze. Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu vermeiden: – Trennen Sie das Gerät von der Strom- versorgung. – Schneiden Sie das Netzkabel in der Nähe des Geräteanschlusses ab und entsorgen Sie es. – Drücken Sie externe Gasrohre flach, falls montiert. – Wenden Sie sich zur Entsorgung an die örtlichen zugelassenen Einrichtun- gen. MONTAGE Warnung! Die in nachstehender Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführt werden. Gasanschluss Für den Gasanschluss muss ein Gas-Si- cherheitsanschluss (AGB) verwendet wer- den. Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Ver- wendung eines flexiblen Edelstahlrohrs mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert 36 electroluxwird, muss ebenfalls vorsichtig vorgegan- gen werden. Der Anschluss muss unter Beachtung der Bestimmung NBN D 5I.003. erfolgen. Wichtig! Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie getestet, um Ihnen optimale Funktion zu bieten.

1 Schaftende mit Mutter 2 Unterlegscheibe 3 Rohrbogen Anschluss mit flexiblem, nichtmetallischem Rohr: Wenn der Anschluss über den gesamten Bereich hinweg leicht geprüft werden kann, können Sie ein flexibles Rohr verwenden. Befestigen Sie das flexible Rohr fest mit Rohrschellen. Flüssiggas: Verwenden Sie die Gummi- Rohrbefestigung. Verwenden Sie grund- sätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort. Das flexible Rohr kann verwendet werden, wenn: – Die Raumtemperatur 30 °C nicht über- steigt; – Es höchstens 1500 mm lang ist; – Es nirgendwo eingeklemmt ist; – Es weder unter Zug steht noch verdreht ist; – Es keine scharfen Kanten oder Ecken be- rührt; – Es leicht geprüft werden kann. Das flexible Rohr muss auf Folgendes ge- prüft werden: – Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge; – Materialverhärtung, ausreichende Flexibi- lität; – Korrosion der Rohrschellen; – Ablauf des Verfalldatums. Wenn Defekte sichtbar sind, das Rohr nicht reparieren, sondern austauschen. Wichtig! Nach der Installation die Dichtheit der Verbindungen stets mit einer Seifenlösung und nicht mit einer Flamme prüfen! Austausch der Düsen

1. Nehmen Sie die Topfträger ab.

2. Nehmen Sie Brennerdeckel und Bren-

3. Entfernen Sie die Düsen mit einem

Steckschlüssel (7) und ersetzen Sie sie durch für die verwendete Gasart geeig- nete Düsen (siehe Tabelle im Abschnitt Technische Daten).

4. Bringen Sie die Bauteile wieder an (füh-

ren Sie dazu die obigen Schritte in um- gekehrter Reihenfolge aus).

5. Ersetzen Sie das Typenschild (in der Nä-

he des Gaszufuhrrohrs) durch ein Ty- penschild für die neue Gasversorgung. Dieses Schild findet sich in der Verpa- ckung der Düsen, die mit dem Gerät ge- liefert werden. Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert wer- den. Einstellen der niedrigsten Stufe So stellen Sie die niedrigste Stufe der Bren- ner ein:

1. Zünden Sie den Brenner.

2. Drehen Sie den Schalter auf die kleinste

3. Entfernen Sie den Schalter.

electrolux 374. Stellen Sie mit einem kleinen Schrau- bendreher die Position der Bypass- Schraube ein. Wenn Sie von 20 mbar Erdgas zu Flüssiggas wechseln, drehen Sie die Einstellschraube bis zum An- schlag ein. Wenn Sie von Flüssiggas zu 20 mbar Erdgas wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdre- hung zurück.

Einstellschraube für die kleinste Flamme

5. Vergewissern Sie sich, dass die Flamme

nicht erlischt, wenn Sie den Schalter schnell von der höchsten zur niedrigsten Stufe drehen. Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicher- heitshinweisen.

• Vergewissern Sie sich, dass die Netz- spannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebe- nen Anschlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel ge- liefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstrom- aufnahme ausgelegt ist. Der Stecker muss in eine passende Steckdose ge- steckt werden.

• Elektrische Bauteile dürfen nur vom Kun- dendienst oder von einer Fachkraft instal- liert oder ausgewechselt werden.

• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontakts- teckdose an.

• Stellen Sie sicher, dass der Netzstecker nach der Aufstellung noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möch- ten, sondern ziehen Sie dazu immer di- rekt am Netzstecker.

• Das Gerät darf nicht mit einem Verlänge- rungskabel, Adapter oder an eine Mehr- fachanschlussdose angeschlossen wer- den (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regeln entspricht.

• Das Netzkabel ist so zu verlegen, dass es nicht mit heißen Teilen in Berührung kommt.

• Die elektrische Installation muss über ei- ne Vorrichtung verfügen, die es ermög- licht, das Gerät mit einer Kontaktöff- nungsbreite von mindestens 3 mm allpo- lig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutz- schalter, FI-Schutzschalter oder Siche- rungen).

• Das Anschlusskabel darf nicht wärmer als 90 °C werden. Der blaue Nullleiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden. Der braune (oder schwarze) Phasenleiter (an- geschlossen an Klemme „L“ auf der Klemmleiste) muss immer an die Strom führende Phase angeschlossen werden. Netzkabel ersetzen Verwenden Sie als Ersatz für das An- schlusskabel nur ein Kabel des Typs H05V2V2-F T90 o. Ä. Stellen Sie sicher, dass der Kabelquerschnitt der Spannung und der Betriebstemperatur entspricht. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein. 38 electroluxEinbau min. 55 mm min. 650 mm 560 mm 480 mm min. 100 mm 30 mm 10 mm 3 mm 11 mm 11 mm

A - Mitgelieferte Dichtung

A - Mitgelieferte Dichtung B - Mitgelieferte Klammern Einbaumöglichkeiten Unterbaumöbel mit Tür Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen. min 20 mm (max 150 mm) 30 mm 60 mm

a) Entfernbare Platte b) Raum für Anschlüsse Unterbaumöbel mit Backofen Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen und die Unterbaumöbel mit Lüftungsschlitzen ver- sehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochmulde und Back- ofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Un- terbauschrank entfernen lassen. 50 cm

electrolux 39GERÄTEBESCHREIBUNG Kochfeldanordnung

1 Kochfeld 2 Normalbrenner 3 Starkbrenner 4 Hilfsbrenner 5 Einstellknöpfe Kochstellen-Schalter Symbol Beschreibung keine Gaszufuhr / Ge- rät ausgeschaltet Zündstellung / maxi- male Gaszufuhr Symbol Beschreibung minimale Gaszufuhr BETRIEB Zünden des Brenners Warnung! Seien Sie bei der Verwendung von offenem Feuer in der Küche besonders vorsichtig. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung. Brenner stets vor dem Aufsetzen von Kochgeschirr entzünden. So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf

die höchste Stufe ( ) und drücken Sie ihn ein.

2. Halten Sie den Kochstellen-Schalter zur

Erwärmung des Thermoelements ca. 5 Sekunden lang gedrückt. Andernfalls wird die Gaszufuhr unterbrochen.

3. Stellen Sie gewünschte Kochstufe ein,

sobald die Flamme regelmäßig brennt. Überprüfen Sie, ob der Brennerkranz und der zugehörige Brennerdeckel kor- rekt sitzen, falls sich der Brenner nach einigen Versuchen nicht zünden lässt.

1 Brennerdeckel 2 Brennerkrone 3 Zündkerze 4 Thermoelement 40 electroluxWarnung! Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los und drehen ihn in die Ausschaltposition. Warten Sie dann mindestens eine Minute lang, bevor Sie den Brenner erneut zünden. Wichtig! Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drücken Sie den entsprechenden Schalter ein und drehen Sie ihn entgegen dem Uhrzeigersinn auf die höchste Stufe. Falls der Brenner unbeabsichtigt er- lischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindes- tens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden. Nach dem Einschalten der Stromver- sorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschal- ten. Das ist normal. Ausschalten des Brenners Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Sym- bol

Warnung! Drehen Sie die Flamme immer zuerst herunter oder schalten Sie sie aus, bevor Sie das Kochgefäß herunternehmen.

PRAKTISCHE TIPPS UND HINWEISE

Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.

• Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme so weit zu- rück, dass die Siedetemperatur aufrecht erhalten wird. Warnung! Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Brenner entspricht. Verwenden Sie kein Kochgeschirr auf dem Kochfeld, das über dessen Rän- der hinausragt. Brenner Durchmesser des Kochgeschirrs Starkbrenner 180 - 260 mm Vorderer Normalbren- ner

Hilfsbrenner 80 - 160 mm Warnung! Das Kochgeschirr darf nicht über das Bedienfeld ragen. Warnung! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen, und stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf die Kochzonen. Stellen Sie keine verformten Töpfe oder sol- che, die nicht standfest sind, auf die Koch- zonen, um ein Verschütten und Verletzun- gen zu vermeiden. Warnung! Wärmeverteiler werden nicht empfohlen. Informationen zu Acrylamiden Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

REINIGUNG UND PFLEGE

Warnung! Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen. Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker des Gerätes. electrolux 41Warnung! Aus Sicherheitsgründen darf das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden. Warnung! Verwenden Sie zur Reinigung keine Scheuermittel, Scheuerschwämme aus Stahlwolle oder Säuren, da diese das Gerät beschädigen können.

• Sie können die Topfträger entfernen, um das Kochfeld leichter zu reinigen.

• Waschen Sie emaillierte Teile, wie Bren- nerdeckel und Krone, zur Reinigung mit warmem Seifenwasser ab.

• Reinigen Sie die Edelstahlteile mit Wasser und trocknen Sie sie dann mit einem wei- chen Tuch ab.

• Die Topfträger sind nicht spülmaschi- nenfest; sie müssen von Hand gereinigt werden.

• Falls Sie die Topfträger von Hand spülen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie ggf. hartnäckige Flecken mit einer Reini- gungspaste.

• Achten Sie darauf, die Topfträger nach der Reinigung wieder ordnungsgemäß aufzusetzen.

• Damit die Brenner korrekt arbeiten, stel- len Sie sicher, dass die Arme der Topfträ- ger in der Mitte des Brenners sind.

Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädi- gungen der Oberseite der Kochstelle zu vermeiden. Wischen Sie das Gerät nach der Reinigung trocken. Edelstahl kann anlaufen, wenn es zu stark erhitzt wird. Verwenden Sie zum Kochen keine Topfsteine, Römertöpfe oder Gussei- senplatten. Verwenden Sie keine Alufolie, da diese die Oberfläche des Geräts be- schädigen kann. Verschmutzungen entfernen

1. – Folgendes muss sofort entfernt

werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmit- tel.

Schalten Sie das Gerät aus und lassen Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Was- serränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwen- den Sie einen Spezialreiniger zur Rei- nigung der Kochfeldoberfläche.

2. Reinigen Sie das Gerät mit einem feuch-

ten Tuch und etwas Spülmittel.

3. Am Ende das Gerät mit einem tro-

ckenen Tuch abreiben. Reinigen der Zündkerzen Diese Funktion erfolgt über eine Keramik- zündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brenner- krone verstopft sind. Regelmäßige Reinigung Lassen Sie regelmäßig vom lokalen Kun- dendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

Problem Mögliche Ursachen Abhilfe Keine Funken beim Betätigen der elektrischen Zündung.

• Kein Strom. • Vergewissern Sie sich, dass das Gerät und die Stromver- sorgung eingeschaltet sind.

• Überprüfen Sie die Siche- rung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.

• Brennerdeckel und Brenner- krone sitzen nicht richtig.

• Stellen Sie sicher, dass der Brennerdeckel und Brenner- krone richtig sitzen. 42 electroluxProblem Mögliche Ursachen Abhilfe Gasflamme erlischt sofort nach dem Entzünden.

• Das Thermoelement ist nicht ausreichend erwärmt.

• Halten Sie den Schalter nach dem Entzünden ca. 5 Sekun- den lang gedrückt. Der Gasbrenner brennt un- gleichmäßig.

• Speisereste an der Brenner- krone.

• Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Brennerkrone nicht durch Speisereste zugesetzt sind. Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems he- rauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ih- ren Händler oder an den Kundendienst. Wenn Sie das Gerät falsch bedient ha- ben oder es nicht von einer autorisier- ten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechni- kers oder Händlers eine Gebühr anfal- len. Im Zubehörbeutel mitgelieferte Aufkleber Bringen Sie die Aufkleber, wie unten ge- zeigt, an: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO. SER.NO. 03 IT

1 Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil 2 Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil 3 Kleben Sie ihn auf die Gebrauchsanwei- sung Halten Sie folgende Angaben bereit, damit Ihnen schnell und korrekt gehol- fen werden kann: Sie finden diese Da- ten auf dem Typenschild des Einbau- satzes.

• Seriennummer (S.N.) ............ Verwenden Sie ausschließlich Originaler- satzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändlern erhält- lich. TECHNISCHE DATEN Abmessungen des Kochfelds Breite: 594 mm Länge 510 mm electrolux 43Abmessungen der Kochfeldaussparung Breite: 560 mm Länge 480 mm Wärmezufuhr Starkbrenner: 3,0 kW Normalbrenner: 2,0 kW Hilfsbrenner: 1,0 kW

GESAMTLEISTUNG: G20/G25 (2E+) 20/25

G30 G31 m³/Std. m³/Std. g/Std. g/Std. Hilfs- brenner

UMWELTTIPPS Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Verpackungsmaterial Die Verpackungsmaterialien sind um- weltverträglich und wiederverwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<,>PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kom- munalen Entsorgungsstellen in den da- für vorgesehenen Behältern. 44 electroluxelectrolux 4546 electroluxelectrolux 47397174301-A-422010 www.electrolux.com/shop
