MODE D'EMPLOI GK56PPLRCN ELECTROLUX

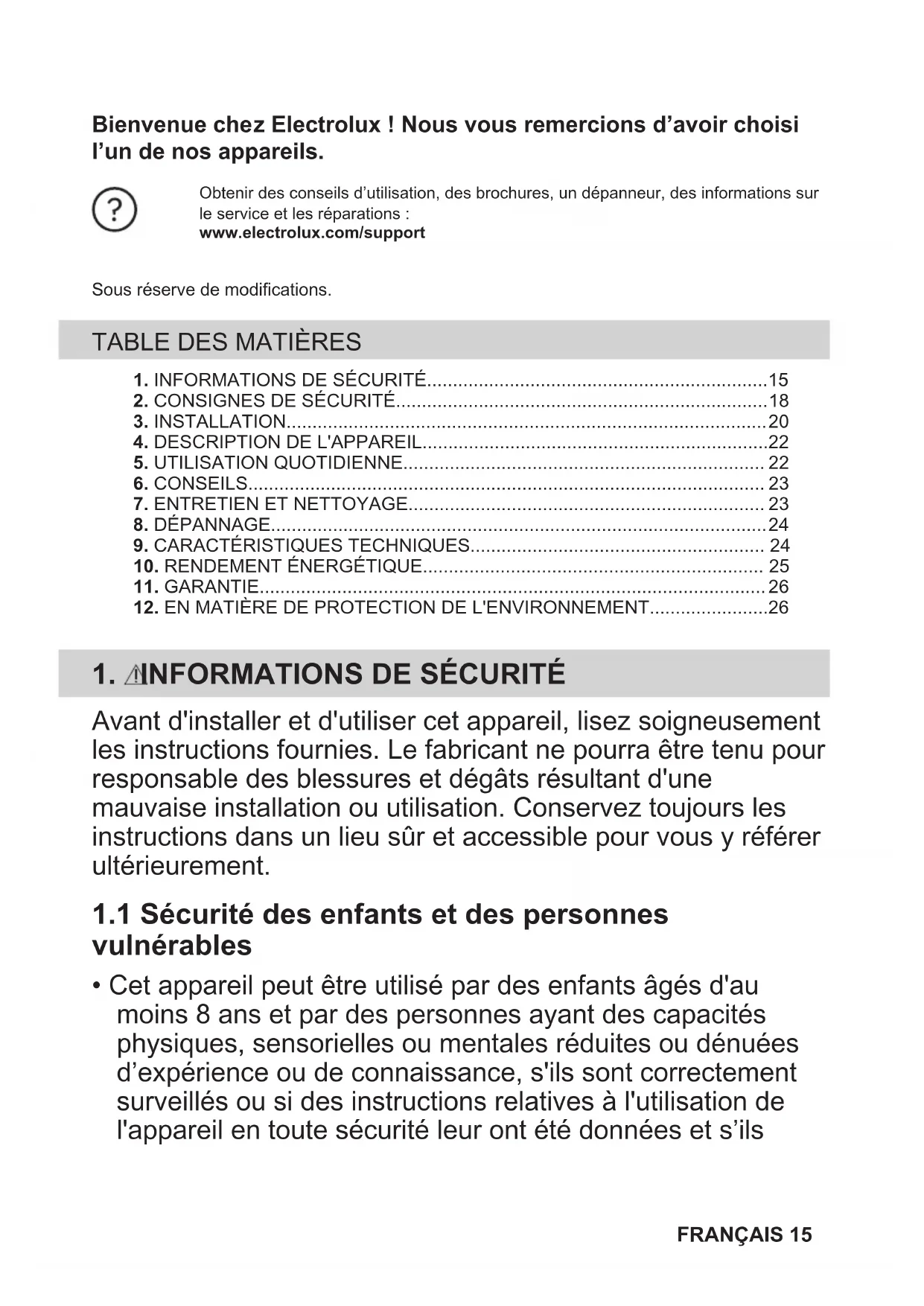

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils FRANÇAIS 15comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l’appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l’appareil.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l’appareil lorsqu’il est en cours d’utilisation et de refroidissement.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire.

• Cet appareil est conçu pour un usage domestique ménager, dans un environnement intérieur.

• Cet appareil peut être utilisé dans les bureaux, les chambres d’hôtel, les chambres d’hôtes, les gîtes ruraux et d’autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l’utilisation domestique.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.

• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• La fumée est une indication de surchauffe. N’utilisez jamais d’eau pour éteindre le feu de cuisson. Éteignez l’appareil et couvrez les flammes, par exemple avec une couverture ignifuge ou un couvercle. 16 FRANÇAIS• AVERTISSEMENT : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.

• ATTENTION : Le processus de cuisson doit être supervisé Une cuisson courte doit être surveillée en permanence.

• AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.

• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds.

• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.

• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.

• AVERTISSEMENT : Si la surface est fissurée, éteignez l’appareil pour éviter tout risque de choc électrique. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente agréé.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, un service après-vente agréé ou un professionnel qualifié afin d’éviter tout danger.

• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

AVERTISSEMENT! L’appareil doit être installé uniquement par un professionnel qualifié. AVERTISSEMENT! Risque de blessure ou de dommages matériels.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Isolez les surfaces découpées du meuble à l'aide d'un matériau d'étanchéité pour éviter que la moisissure cause des gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation sous l'appareil pour en bloquer l'accès. Ce panneau peut être en contreplaqué, provenir d'un autre meuble de cuisine, et doit être composé d'un matériau non inflammable.

• Le panneau de séparation doit couvrir entièrement l'espace sous la table de cuisson.

2.2 Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié

• L'appareil doit être raccordé à la terre.

• Avant de raccorder la table de cuisson à un four et avant de brancher les câbles, assurez-vous que les bornes principales des deux appareils sont hors tension.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Vérifiez que l’appareil est correctement installé. Des câbles ou des fiches secteur desserrés et incorrects (le cas échéant) peuvent faire surchauffer la borne.

• Utilisez le câble d’alimentation électrique approprié.

• Ne laissez pas le câble d’alimentation électrique s’emmêler.

• Assurez-vous qu'une protection contre les chocs est installée.

• Installé le collier anti-traction sur le câble.

• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à une prise électrique.

• N'utilisez pas d'adaptateurs multiprise et de rallonges.

• Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le câble d’alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation. 18 FRANÇAIS• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Ne modifiez pas les spécifications de cet appareil.

• Retirez les emballages, les étiquettes et les films de protection (le cas échéant) avant la première utilisation.

• Assurez-vous que les orifices d'aération ne sont pas obstrués.

• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.

• Mettez à l’arrêt les zones de cuisson après chaque utilisation.

• Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuvent devenir très chauds.

• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.

• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.

• Si la surface de l'appareil est fissurée, débranchez-le immédiatement, afin d’éviter un choc électrique.

• Lorsque vous placez des aliments dans de l'huile chaude, cela peut éclabousser.

• N'utilisez pas de feuille d'aluminium ou d'autres matériaux entre la surface de cuisson et le récipient, sauf indication contraire du fabricant de cet appareil.

• N’utilisez que les accessoires recommandés pour cet appareil par le fabricant. AVERTISSEMENT! Risque d’incendie et d’explosion.

• Les graisses et les huiles lorsqu’elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.

• Les vapeurs que dégagent l’huile très chaude peuvent provoquer une combustion spontanée.

• Une huile déjà utilisée peut contenir des restes d’aliments et provoquer un incendie à une température plus basse qu’avec une huile neuve.

• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil. AVERTISSEMENT! Risque de dommages à l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.

• Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.

• Ne laissez pas le contenu des récipients s’évaporer entièrement.

• Prenez soin de ne pas laisser tomber d’objets ou de récipients sur l’appareil. La surface risque d’être endommagée.

• N’activez pas les zones de cuisson avec un récipient vide ou sans récipient.

• Les récipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures sur la surface en verre et vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

2.4 Entretien et nettoyage

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer.

• Ne pulvérisez pas d’eau ni de vapeur pour nettoyer l’appareil.

• Nettoyez l’appareil avec un chiffon doux et humide. Utilisez uniquement des produits FRANÇAIS 19de lavage neutres. N’utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d’objets métalliques, sauf indication contraire.

• Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine.

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

AVERTISSEMENT! Risque de blessure ou d’asphyxie.

• Contactez votre service municipal pour savoir comment mettre l’appareil au rebut.

• Débranchez l’appareil.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

3.1 Type de raccordement au gaz

pour la table de cuisson et le four Cet appareil dispose d'un connecteur 1x14 pôles bleu et d'un connecteur 1x14 pôles rouge, et peut être raccordé à un four doté d'un connecteur 1x14 pôles bleu et d'un connecteur 1x14 pôles rouge.

3.2 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci- dessous. La plaque signalétique se trouve au bas de la table de cuisson. Numéro de série ....................

3.3 Tables de cuisson intégrées

Installez d'abord le four, puis la table de cuisson dans son logement. Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptés. Si l'appareil est installé dans un meuble dont le matériau est inflammable, respectez impérativement les directives en matière de protection contre les incendies de la norme NIN SEV 1000 ainsi que les règlements dictés par l'Association des établissements cantonaux d'assurance incendie.

3.4 Branchement électrique

Installez la table de cuisson en le raccordant à une ligne de courant munie d'une prise électrique. En l'absence de prise électrique, l'installation électrique domestique doit être pourvue d'un dispositif d'isolement ayant une ouverture minimale de 3 mm entre les contacts pour permettre une coupure omnipolaire simultanée de l'alimentation secteur (conformément à la norme NIN SEV 1000). 20 FRANÇAIS3.5 Montage min. 50mm min. 500mm 540-570mm500-530mmR 5mm 55mm 3mm 25-40mm 3mm 25-40mm 3 mm 25-40 mm min. 25mm 23mm 35mm 520mm TSB FRANÇAIS 21min. 25mm

4. DESCRIPTION DE L'APPAREIL

4.1 Agencement des zones de cuisson

Indicateur de chaleur résiduelle

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

5.1 Utilisation de la table de cuisson

Utilisez les boutons du four pour faire fonctionner la plaque de cuisson Reportez- vous au chapitre « Utilisation quotidienne » du manuel d'utilisation du four.

5.2 Indicateur de chaleur résiduelle

AVERTISSEMENT! Tant que le voyant est allumé, il existe un risque de brûlures dues à la chaleur résiduelle. L’indicateur s’allume lorsqu’une zone de cuisson est chaude, mais il ne fonctionne pas si l’alimentation électrique est coupée. L’indicateur peut également s’allumer :

• pour les zones de cuisson voisines, même si vous ne les utilisez pas, 22 FRANÇAIS• lorsque des récipients chauds sont placés sur la zone de cuisson froide,

• lorsque la table de cuisson est éteinte mais que la zone de cuisson est encore chaude. L’indicateur s’éteint lorsque la zone de cuisson s’est refroidie.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

6.1 Récipients de cuisson

• Pour éviter la surchauffe et améliorer les performances des zones, le récipient doit être aussi épais et plat que possible.

• Assurez-vous que le dessous des récipients est propre et sec avant de le placer sur la surface de la table de cuisson.

• Veillez toujours à ne pas faire glisser ni frotter le récipient sur les bords et les coins du verre , car cela pourrait écailler ou endommager la surface du verre. Les récipients de cuisson avec un fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur la surface vitrocéramique.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation.

• Utilisez toujours un récipient dont le fond est propre.

• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.

• Utilisez un produit de nettoyage spécialement adapté à la surface de la table de cuisson.

• Utilisez toujours un grattoir recommandé pour les tables de cuisson avec une surface en verre. Utilisez le grattoir uniquement comme outil supplémentaire pour nettoyer le verre après la procédure de nettoyage standard. AVERTISSEMENT! N’utilisez pas de couteaux ou d’autres outils métalliques tranchants pour nettoyer la surface en verre.

7.2 Nettoyage de la table de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sel, le sucre et les aliments contenant du sucre, car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Enlevez lorsque la table a suffisamment refroidi :traces de calcaire, traces d’eau, taches de graisse, décoloration métallique brillante. Nettoyez la table de cuisson à l’aide d’un chiffon humide et d’un détergent non abrasif. Après le nettoyage, essuyez la table de cuisson avec un chiffon doux.

• Pour retirer les décolorations métalliques brillantes : utilisez une FRANÇAIS 23solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Problème Cause possible Solution Vous ne pouvez pas allumer la table de cuisson ni la faire fonctionner. Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, fai‐ tes appel à un électricien qualifié. Le voyant de chaleur résiduelle ne s'allume pas. La zone de cuisson n'est pas chau‐ de parce qu'elle n'a fonctionné que peu de temps ou le capteur est en‐ dommagé. Si la zone a eu assez de temps pour chauffer, faites appel à votre service après-vente agréé. Il y a une zone sombre sur la zone multiple. Il est normal qu'il y ait une zone sombre sur la zone multiple.

8.2 Si vous ne trouvez pas de

solution... Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Vous devez fournir les données figurant sur la plaque signalétique. Assurez-vous d’utiliser correctement la table de cuisson. Si l’intervention d’un technicien ou d’un vendeur n'est pas gratuite, malgré la période de garantie en cours. Les informations concernant la période de garantie et les centres de service après-vente agréés figurent dans le livret de garantie.

Modèle GK56PPLRCN: PNC 949 596 663 00 Type 56 AAD 30 XO 400 V, 50 Hz Fabriqué en : Allemagne Numéro de série......….. 7.0 kW ELECTROLUX 24 FRANÇAIS9.2 Caractéristiques des zones de cuisson Zone de cuisson Puissance nominale (niveau de cuisson maximale) [W] Diamètre de la zone de cuisson [mm] Avant gauche 1800 180 Arrière gauche 1800 180 Avant droite 1200 145 Arrière droite 900 / 2200 120 / 210 Pour des résultats de cuisson optimaux, utilisez des récipients qui ne dépassent pas le diamétre de la zone de cuisson.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations produits conformément aux réglementations

d’écoconception de l’UE Identification du modèle GK56PPLRCN Type de table de cuisson Plan de cuisson intégré Nombre de zones de cuisson 4 Technologie de chauffage Radiant Diamètre des zones de cuisson circulaires (Ø) Avant gauche Arrière gauche Avant droite Arrière droite

Consommation d’énergie par zone de cuisson (EC electric cooking) Avant gauche Arrière gauche Avant droite Arrière droite

Consommation d’énergie de la table de cuisson (EC electric hob) 188.5 Wh/kg IEC / EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances.

10.2 Économie d'énergie

Vous pouvez économiser de l’énergie pendant la cuisson quotidienne si vous suivez les conseils ci-dessous.

• Lorsque vous faites chauffer de l’eau, n’utilisez que la quantité dont vous avez besoin.

• Dans la mesure du possible, placez toujours les couvercles sur les récipients de cuisson.

• Posez les récipients sur la zone de cuisson avant de l’activer.

• Le fond du récipient doit avoir le même diamètre que la zone de cuisson.

• Placez les petits récipients sur les zones de cuisson les plus petites.

• Placez les récipients directement au centre de la zone de cuisson.

• Utilisez la chaleur résiduelle pour garder les aliments au chaud ou pour les faire fondre. FRANÇAIS 2510.3 Informations produits pour la consommation d’énergie et le temps maximum requis pour atteindre le mode basse consommation applicable Consommation d'énergie pondérée en mode « arrêt » 0.3 W Temps maximum requis pour que l’équipement atteigne automatiquement le mode basse puissance applicable 2 min

Conseil technique/Vente Badenerstrasse 587, 8048 Zürich, Tel. 044 405 81 11 Garantie Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d’une facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

12. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. 26 FRANÇAISPour la Suisse: Où aller avec les appareils usagés ? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.erecycling.ch Concerne la France uniquement : FRANÇAIS 27Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto. Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenereinformazioni sull'assistenza e la riparazione:www.electrolux.com/supportCon riserva di modifiche. INDICE
