MANUALE UTENTE GK56PPLRCN ELECTROLUX

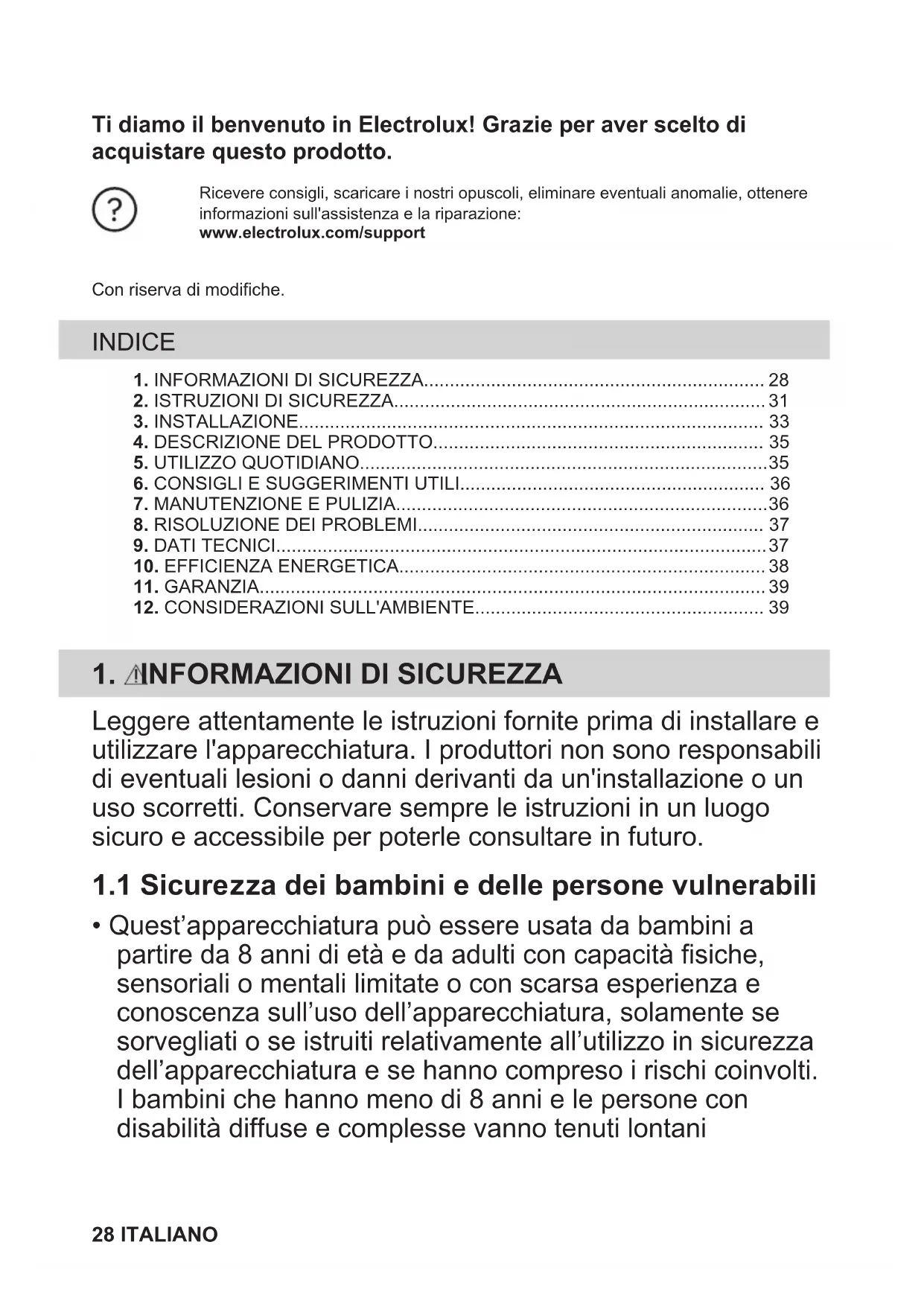

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani 28 ITALIANOdall’elettrodomestico, a meno che non vi sia una supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• AVVERTENZA: L’elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Tenere i bambini e gli animali domestici lontani dall’apparecchiatura durante l’uso e durante il raffreddamento.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata solo alla cottura.

• Quest’apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• AVVERTENZA: L’elettrodomestico e le parti accessibili si riscaldano molto durante l’uso. Fare attenzione a non toccare gli elementi riscaldanti.

• AVVERTENZA: Non lasciare mai il piano cottura incustodito durante la preparazione di pietanze in quanto olio e grassi potrebbero incendiarsi.

• Il fumo è un’indicazione di surriscaldamento. Non usare mai acqua per spegnere il fuoco di cottura. Spegnere l’apparecchiatura e coprire le fiamme, per esempio, con una coperta o un coperchio.

• AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite un commutatore esterno, come un timer, ITALIANO 29o collegata a un circuito regolarmente acceso e spento da un'azienda.

• ATTENZIONE! Si deve sorvegliare il processo di cottura I processi di cottura brevi devono essere sorvegliati continuamente.

• AVVERTENZA: Pericolo di incendio: Non conservare alcun oggetto sulle superfici di cottura.

• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono diventare molto caldi.

• Non utilizzare l’apparecchiatura prima di installarla nella struttura a incasso.

• Non utilizzare vaporelle per pulire l'elettrodomestico.

• AVVERTENZA: Se la superficie è incrinata, spegnere l’apparecchiatura per evitare la possibilità di scosse elettriche. Qualora l’apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibile per scollegarla dall’alimentazione. In ogni caso, contattare il Centro Assistenza Autorizzato.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• AVVERTENZA: Utilizzare esclusivamente protezioni per il piano cottura progettate dal produttore dell’apparecchiatura o indicate dallo stesso nelle istruzioni d’uso, come ad esempio accessori idonei o le protezioni per il piano cottura incorporate nell’apparecchiatura. Utilizzare protezioni inadeguate aumenta il rischio di incidenti.

30 ITALIANO2. ISTRUZIONI DI SICUREZZA

AVVERTENZA! L’installazione dell’apparecchiatura deve essere eseguita da personale qualificato. AVVERTENZA! Rischio di lesioni o danni all’apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.

• La base dell'apparecchiatura può surriscaldarsi. Verificare di installare un pannello di separazione in compensato, nel materiale della struttura della cucina o in altro materiale non infiammabile sotto all'apparecchiatura al fine di evitare l'accesso dal basso.

• Il pannello di separazione deve coprire completamente l'area sotto al piano cottura.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere effettuati da un elettricista qualificato .

• Il dispositivo deve essere messo a terra.

• Prima di collegare il piano di cottura a un forno e prima di eseguire qualsiasi altro collegamento elettrico, assicurarsi che le prese di entrambe le apparecchiature non siano sotto tensione.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Verificare che l’apparecchiatura sia installata correttamente. L’allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare un forte surriscaldamento del terminale.

• Utilizzare il cavo dell’alimentazione elettrica corretto.

• Non lasciare che il cavo dell’alimentazione elettrica si aggrovigli.

• Assicurarsi che sia installata una protezione contro gli urti.

• Utilizzare il serracavo sul cavo.

• Assicurarsi che il cavo dell’alimentazione o la spina (ove previsti) non sfiorino l’apparecchiatura o le pentole roventi quando si collega l’apparecchiatura a una presa.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa. ITALIANO 31• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Rimuovere tutto l'imballaggio, le etichette e la pellicola protettiva (se presente), prima del primo utilizzo.

• Assicurarsi che le aperture di ventilazione non siano bloccate.

• Non lasciare l'elettrodomestico incustodito durante il funzionamento.

• Impostare le zone di cottura su “off” dopo ogni utilizzo.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.

• Non accendere l’elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.

• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegarla immediatamente dall'alimentazione per evitare scosse elettriche.

• Quando si immergono gli alimenti nell’olio bollente, questo potrebbe schizzare.

• Non utilizzare fogli di alluminio o altri materiali tra la superficie di cottura e le pentole, se non diversamente specificato dal produttore di questa apparecchiatura.

• Usare esclusivamente accessori consigliati dal produttore per questa apparecchiatura. AVVERTENZA! Rischio di incendio ed esplosione.

• Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.

• I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea.

• L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze. AVVERTENZA! Vi è il rischio di danneggiare l’apparecchiatura.

• Non tenere pentole calde sul pannello dei comandi.

• Non mettere coperchi caldi sulla superficie in vetro del piano cottura.

• Non esporre al calore pentole vuote.

• Fare attenzione a non lasciar cadere oggetti o pentole sull’apparecchiatura. La superficie si potrebbe danneggiare.

• Non attivare le zone di cottura con pentole vuote o senza pentole.

• Le pentole in ghisa, alluminio o con il fondo danneggiato possono graffiare la superficie in vetro/vetroceramica. Sollevare sempre questi oggetti quando è necessario spostarli sulla superficie di cottura.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.

• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.

• Non nebulizzare acqua né utilizzare vapore per pulire l’apparecchiatura. 32 ITALIANO• Pulire l’apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici, se non specificato diversamente.

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l’apparecchiatura.

• Staccare la spina dall’alimentazione elettrica.

• Tagliare il cavo elettrico in prossimità dell’apparecchiatura e gettarlo.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

3.1 Tipo di collegamento piano

cottura e forno Quest'apparecchiatura ha un connettore blu 1x14 poli e un connettore rosso 1x14 poli, e può essere collegata a un forno con un connettore blu 1x14 poli e un connettore rosso 1x14 poli.

3.2 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura. Numero di serie ...........................

3.3 Piani di cottura da incasso

Prima di tutto installare il forno, quindi il piano di cottura nella sagomatura. Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme. Nel corso dell'installazione in presenza di materiale combustibile, osservare scrupolosamente le normative NIN SEV 1000 e le indicazioni antincendio dell'Associazione degli istituti cantonali di assicurazione antincendio.

3.4 Collegamento elettrico

Installare il piano di cottura con un cavo di alimentazione con connettore. Se non c'è un cavo di alimentazione con connettore, nell’installazione domestica fissa deve essere previsto un dispositivo di separazione con un’apertura di contatto di minimo 3 mm, che separi contemporaneamente l’apparecchiatura e tutti i poli dalla rete, come previsto dalla norma NIN SEV 1000. ITALIANO 333.5 Montaggio min. 50mm min. 500mm 540-570mm500-530mmR 5mm 55mm 3mm 25-40mm 3mm 25-40mm 3 mm 25-40 mm min. 25mm 23mm 35mm 520mm TSB 34 ITALIANOmin. 25mm

4. DESCRIZIONE DEL PRODOTTO

4.1 Disposizione del piano di cottura

Indicatore di calore residuo

5. UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

5.1 Utilizzo del piano cottura

È possibile accendere il piano cottura con le manopole del forno. Fare riferimento a "Uso quotidiano" nel manuale d’uso del forno.

5.2 Indicatore di calore residuo

AVVERTENZA! Se la spia è accesa, il calore residuo può causare ustioni. La spia si accende quando una zona cottura è calda, ma non funziona se l'alimentazione viene scollegata. La spia può anche comparire:

• per le zone di cottura vicine, anche se non vengono utilizzate, ITALIANO 35• quando si collocano pentole calde sulla zona di cottura fredda,

• quando il piano cottura è disattivato ma la zona di cottura è ancora calda. La spia scompare quando la zona di cottura si è raffreddata.

6. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

• Per evitare il surriscaldamento e migliorare le prestazioni delle zone, le pentole devono essere il più spesse e piatte possibile.

• Verificare che le basi della pentola siano pulite e asciutte prima di collocarle sulla superficie del piano cottura.

• Fare sempre attenzione a non far scorrere o sfregare le pentole sui bordi e sugli angoli del vetro , in quanto potrebbero scheggiarsi o si potrebbe danneggiare la superficie del vetro. Le stoviglie in acciaio smaltato e con i basamenti in alluminio o rame possono subire perdite di colore sulla superficie in vetroceramica.

7. MANUTENZIONE E PULIZIA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

7.1 Informazioni generali

• Pulire il piano cottura dopo ogni utilizzo.

• Usare sempre pentole con il fondo pulito.

• Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura.

• Usare un prodotto di pulizia adatto alla superficie del piano cottura.

• Utilizzare sempre un raschietto consigliato per i piani cottura con superficie in vetro. Utilizzare il raschietto solo come strumento aggiuntivo per pulire il vetro dopo la procedura di pulizia standard. AVVERTENZA! Non utilizzare coltelli o altri strumenti metallici affilati per pulire la superficie in vetro.

7.2 Pulizia della piano cottura

• Togliere immediatamente: plastica sciolta, pellicola in plastica, sale, zucchero e alimenti contenenti zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

• Quando il piano cottura è sufficientemente freddo, rimuovere: i segni di calcare e d’acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano cottura con un panno umido e un detergente non abrasivo. Dopo la pulizia asciugare il piano di cottura con un panno morbido.

• Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.

36 ITALIANO8. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Causa possibile Rimedio Non è possibile attivare il piano di cottura o metterlo in funzione. È scattato il fusibile. Verificare che l'interruttore differen‐ ziale (salvavita) sia la causa del malfunzionamento. Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettricista qualificato. L'indicatore di calore residuo non si accende. La zona non è calda perché è rima‐ sta in funzione solo per brevissimo tempo, oppure il sensore è danneg‐ giato. Se la zona ha funzionato abbastan‐ za a lungo da essere calda, contat‐ tare il Centro di Assistenza Autoriz‐ zato. Sulla zona multipla è presen‐ te un’area scura. È normale che sulla zona multipla sia presente un’area scura.

8.2 Qualora non sia possibile

trovare una soluzione... Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta identificativa. Assicurarsi che il piano cottura sia stato messo in funzione correttamente. In caso contrario, anche durante il periodo di garanzia, l’intervento di assistenza da parte di un tecnico dell'assistenza o del rivenditore non sarà gratuito. Le informazioni sul periodo di garanzia e i Centri di Assistenza Autorizzati sono contenute nel libretto di garanzia.

Modello GK56PPLRCN: PNC 949 596 663 00 Tipo 56 AAD 30 XO 400 V, 50 Hz Prodotto in: Germania Numero di serie ................... 7.0 kW ELECTROLUX ITALIANO 379.2 Specifiche delle zone di cottura Zona di cottura Potenza nominale (imposta‐ zione di calore massima) [W] Diametro della zona di cottura [mm] Anteriore sinistra 1800 180 Posteriore sinistra 1800 180 Anteriore destra 1200 145 Posteriore destra 900 / 2200 120 / 210 Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore alla zona di cottura.

10. EFFICIENZA ENERGETICA

10.1 Informazioni sul prodotto in base alla normativa dell’UE sulla

progettazione ecocompatibile Identificazione modello GK56PPLRCN Tipo di piano cottura Piano cottura a incasso Numero di zone di cottura 4 Tecnologia di riscaldamento Riscaldatore radiante Diametro delle zone di cottura circolari (Ø) Anteriore sinistra Posteriore sinistra Anteriore destra Posteriore destra

Consumo di energia per zona di cottura (EC electric cooking) Anteriore sinistra Posteriore sinistra Anteriore destra Posteriore destra

Consumo di energia del piano cottura (EC electric hob) 188.5 Wh/kg IEC / EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani cottura - Metodi per la misurazione delle prestazioni.

10.2 a risparmio energetico

Si può risparmiare energia durante la cottura di tutti i giorni, se si seguono i suggerimenti riportati di seguito.

• Quando si riscalda l’acqua, usare solo la quantità che serve.

• Se è possibile, coprire sempre le pentole con il coperchio.

• Prima di attivare la zona di cottura, metterci sopra le pentole.

• Il fondo della pentola deve avere lo stesso diametro della zona di cottura.

• Collocare le pentole più piccole nelle zone di cottura più piccole.

• Collocare la pentola direttamente al centro della zona di cottura.

• Utilizzare il calore residuo per mantenere gli alimenti caldi o per fonderli. 38 ITALIANO10.3 Informazioni sul prodotto per il consumo energetico e il tempo massimo per raggiungere la modalità a bassa potenza applicabile Consumo di potenza in modalità spento 0.3 W Tempo massimo necessario al dispositivo per raggiungere automaticamente la mo‐ dalità a bassa potenza applicabile 2 min

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

12. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. ITALIANO 39Per la Svizzera: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch 40 ITALIANO *867385135-A-132024
