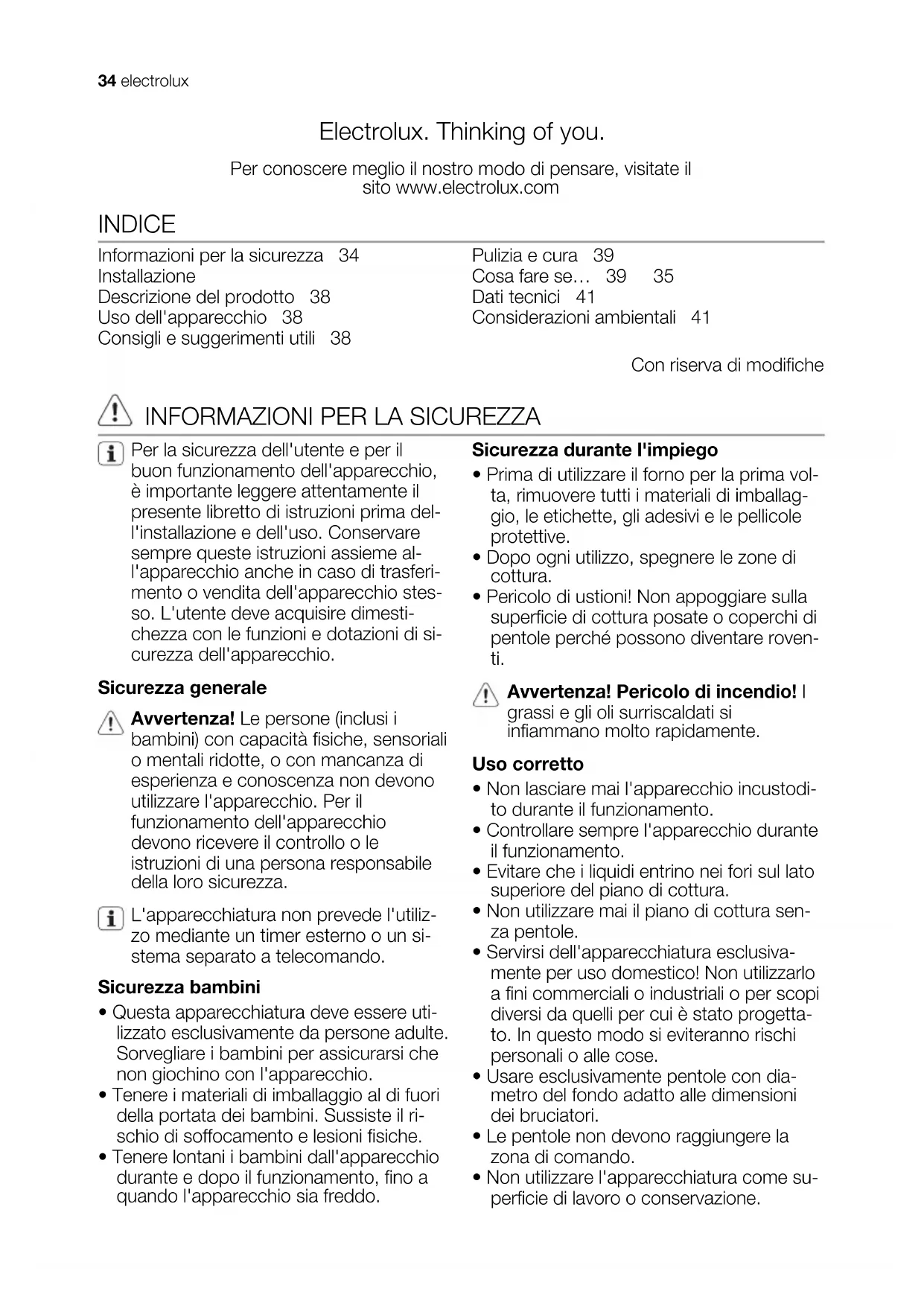

Per la sicurezza dell'utente e per il buon funzionamento dell'apparecchio, è importante leggere attentamente il presente libretto di istruzioni prima del- l'installazione e dell'uso. Conservare sempre queste istruzioni assieme al- l'apparecchio anche in caso di trasferi- mento o vendita dell'apparecchio stes- so. L'utente deve acquisire dimesti- chezza con le funzioni e dotazioni di si- curezza dell'apparecchio. Sicurezza generale Avvertenza! Le persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza non devono utilizzare l'apparecchio. Per il funzionamento dell'apparecchio devono ricevere il controllo o le istruzioni di una persona responsabile della loro sicurezza. L'apparecchiatura non prevede l'utiliz- zo mediante un timer esterno o un si- stema separato a telecomando. Sicurezza bambini

• Questa apparecchiatura deve essere uti- lizzato esclusivamente da persone adulte. Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Sussiste il ri- schio di soffocamento e lesioni fisiche.

• Tenere lontani i bambini dall'apparecchio durante e dopo il funzionamento, fino a quando l'apparecchio sia freddo. Sicurezza durante l'impiego

• Prima di utilizzare il forno per la prima vol- ta, rimuovere tutti i materiali di imballag- gio, le etichette, gli adesivi e le pellicole protettive.

• Dopo ogni utilizzo, spegnere le zone di cottura.

• Pericolo di ustioni! Non appoggiare sulla superficie di cottura posate o coperchi di pentole perché possono diventare roven- ti. Avvertenza! Pericolo di incendio! I grassi e gli oli surriscaldati si infiammano molto rapidamente. Uso corretto

• Non lasciare mai l'apparecchio incustodi- to durante il funzionamento.

• Controllare sempre l'apparecchio durante il funzionamento.

• Evitare che i liquidi entrino nei fori sul lato superiore del piano di cottura.

• Non utilizzare mai il piano di cottura sen- za pentole.

• Servirsi dell'apparecchiatura esclusiva- mente per uso domestico! Non utilizzarlo a fini commerciali o industriali o per scopi diversi da quelli per cui è stato progetta- to. In questo modo si eviteranno rischi personali o alle cose.

• Usare esclusivamente pentole con dia- metro del fondo adatto alle dimensioni dei bruciatori.

• Le pentole non devono raggiungere la zona di comando.

• Non utilizzare l'apparecchiatura come su- perficie di lavoro o conservazione. 34 electrolux• Non utilizzare mai pentole instabili perché inclinandosi potrebbero causare incidenti.

• Sull'apparecchiatura o nelle immediate vi- cinanze non appoggiare né conservare li- quidi infiammabili (o articoli che conten- gono prodotti infiammabili), né oggetti fondibili (di plastica o alluminio). Si può verificare un'esplosione o un incendio.

• Usare esclusivamente gli accessori in do- tazione con l'apparecchio.

• Fare attenzione quando si collega l'appa- recchio alle prese vicine. Evitare che i col- legamenti elettrici entrino in contatto con l'apparecchio o le stoviglie calde. Evitare che i collegamenti elettrici si aggroviglino. Per prevenire danni all'apparecchiatura

• Non lasciare che liquidi acidi come aceto, succo di limone oppure prodotti antical- care finiscano sul piano cottura, perché potrebbero provocare macchie opache.

• Non appoggiare coperchi bagnati e non lasciare raffreddare pentole calde sulle zone di cottura della piastra per evitare la formazione di condensa e ruggine.

• Non lasciare che le stoviglie bollano sen- za liquido per prevenire danni alle stovi- glie e al piano in vetroceramica.

• Non mettere in funzione la piastra di cot- tura in assenza di stoviglie o con stoviglie vuote.

• Non coprire mai nessuna parte dell'appa- recchiatura con pellicola di alluminio. Smaltimento dell'apparecchio

• Per evitare il rischio di danni o lesioni fisi- che – staccare la spina dall'alimentazione. – Tagliare il cavo di alimentazione nel punto di collegamento con l'apparec- chio e buttarlo. – Contattare il servizio locale autorizzato allo smaltimento dell'apparecchio. INSTALLAZIONE Installazione Avvertenza! Leggere e seguire attentamente le istruzioni. Vi è rischio di lesioni o danni all’apparecchiatura.

• Controllare che l'apparecchiatura non ab- bia subito danni durante il trasporto. Non collegare l'apparecchiatura se è danneg- giata. Se necessario, rivolgersi al fornito- re.

L'installazione dell'apparecchiatura e il suo collegamento alla rete elettrica devono essere eseguiti unicamente da personale qualificato.

• Utilizzare apparecchi da incasso solo do- po l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

• Non modificare le caratteristiche o il pro- dotto. Vi è rischio di lesioni o danni all’ap- parecchiatura.

• Rispettare rigorosamente le leggi, le di- sposizioni, le direttive e le norme vigenti nel paese d'impiego dell'apparecchiatura (norme di sicurezza, sul riciclaggio e nor- me sulla sicurezza elettrica ecc.).

• È necessario rispettare le distanze mini- me dalle altre apparecchiature.

• Installare una protezione salvavita, p.es., montare i cassetti direttamente sotto l'apparecchiatura solo in presenza di un pannello di protezione adeguato.

• Proteggere le superfici di taglio del piano di lavoro dall'umidità con un materiale di tenuta appropriato!

• Sigillare perfettamente lo spazio fra l'ap- parecchiatura e il piano di lavoro.

• Proteggere il lato inferiore dell'apparec- chiatura dal vapore e dall'umidità che po- trebbero provenire per esempio da un forno o una lavastoviglie.

• Non montare l'apparecchiatura diretta- mente accanto a porte e sotto finestre. L'apertura improvvisa di porte e finestre può provocare la rottura di pentole calde in seguito alla caduta dalla zona di cottu- ra.

Scollegare l'apparecchiatura dalla presa elettrica prima di eseguire la manutenzione o pulizia. Avvertenza! Rischio di lesioni a causa della corrente elettrica. Seguire attentamente le istruzioni per i collegamenti elettrici. electrolux 35• Il morsetto di rete è alimentato con ten- sione elettrica.

• Togliere tensione al terminale di rete.

• Assicurarsi una protezione contro il con- tatto mediante un'installazione a regola d'arte.

• Connessioni allentate e non appropriate possono causare un surriscaldamento dei connettori.

• I collegamenti e gli allacciamenti devono essere eseguiti esclusivamente da elettri- cisti qualificati.

• Scaricare la trazione sui cavi.

• Utilizzare il cavo di allacciamento alla rete corretto e sostituire il cavo danneggiato con uno adeguato. Contattare il centro di assistenza locale. L'impianto elettrico dell'apparecchiatura de- ve prevedere un dispositivo che consenta di scollegarla dalla rete in modo onnipolare con un'apertura tra i contatti di almeno 3 mm. È necessario disporre di sezionatori idonei: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusi- bile), sganciatori per correnti di guasto a terra e i relé. Il costruttore non risponde di eventuali lesioni a persone e animali domestici o danni causati dalla mancata osservan- za di queste raccomandazioni. Collegamento elettrico

• Collegare l'apparecchio a terra come prescritto dalle norme di sicurezza.

• Verificare che la tensione nominale e il ti- po di corrente della rete di distribuzione corrispondano ai valori indicati sulla tar- ghetta di identificazione dell'apparecchio.

• Tutti i componenti elettrici devono essere installati o sostituiti da un tecnico del Ser- vizio assistenza o da personale qualifica- to.

• Utilizzare sempre una presa di corrente collegata a terra e correttamente installa- ta.

• Verificare che la spina di alimentazione ri- manga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchio. Sfilare sempre la spina dalla presa di corrente.

• Non è possibile collegare l'apparecchia- tura per mezzo di una prolunga, adatta- tore o presa multipla (rischio di incendio). Verificare che il collegamento a massa sia conforme agli standard e disposizioni vi- genti.

• Nell'impianto elettrico deve essere previ- sto un dispositivo (per esempio un sezio- natore di linea, uno sganciatore di prote- zione verso terra o un fusibile) che per- metta di staccare l'apparecchio dalla rete in modo onnipolare con un'apertura tra i contatti di almeno 3 mm.

• Il cavo di collegamento non deve rag- giungere una temperatura di 90°C in nes- suno dei suoi componenti. Il cavo neutro blu deve essere collegato al morsetto "N" della morsettiera. Il cavo di fase di colore marrone o nero (inserito nel morsetto "L" della morsettiera) deve sempre essere collegato alla fase di tensione. Cavo di collegamento Usare esclusivamente un cavo di collega- mento di tipo H05V2V2-F T90 od equiva- lente. Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero). Incasso min. 600 mm min. 55 mm min. 650 mm 560 mm 480 mm min. 100 mm 30 mm 10 mm 3 mm 11 mm 11 mm

A - guarnizione in dotazione 36 electroluxA

A - guarnizione in dotazione B - staffe in dotazione Possibilità di inserimento Mobile da incasso con sportello Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e altret- tanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza tecnica. min 20 mm (max 150 mm) 30 mm 60 mm

a) Pannello rimovibile b) Spazio per gli allacciamenti Mobile da incasso con forno Le dimensioni del piano cottura devono es- sere conformi all'indicazione e la cucina de- ve essere dotata di una corretta ventilazione per consentire la circolazione continua del- l'aria. Il collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza oltre che per consentire una facile rimozio- ne del forno dall'unità. 50 cm

electrolux 37DESCRIZIONE DEL PRODOTTO Disposizione della superficie di cottura 145 mm145 mm 180 mm 180 mm

1 Zona di cottura a circuito singolo 2000

2 Zona di cottura a circuito singolo 1500

3 Manopole di regolazione 4 Spia di accensione 5 Zona di cottura a circuito singolo 1500

6 Zona di cottura a circuito singolo 2000

Manopole di regolazione delle zone di cottura elettriche Simbolo Funzione 0 Posizione Off Simbolo Funzione 1 Calore minimo

Calore massimo USO DELL'APPARECCHIO Ruotare la manopola di selezione in senso antiorario per accendere l'apparecchio e aumentare la temperatura. Ruotare la ma- nopola di selezione in senso orario per ri- durre la temperatura. Portare la manopola di selezione su 0 per spegnere l'apparec- chio. La spia di funzionamento è attivata quando le zone sono accese e resterà accesa fino allo spegnimento delle zone di cottura. Preparazione al primo utilizzo Sistemare le pentole contenenti l'acqua su ciascuna zona di cottura, impostare la posi- zione massima ed avviare l’apparecchiatura per 10 min. Questo serve per bruciare i re- sidui nell'apparecchiatura. Successivamen- te, far funzionare il piano di cottura sulla po- sizione minima per 20 minuti. Durante que- sto periodo l'apparecchiatura può produrre un odore sgradevole e fumo. Non si tratta di un'anomalia. Accertarsi che il flusso d'a- ria sia sufficiente. Piastra di cottura rapida Un punto rosso in mezzo alla piastra indica una piastra di cottura rapida. Una piastra di cottura rapida si riscalda più rapidamente delle piastre normali. Il punto rosso è dipinto sulla superficie e potrebbe scomparire completamente nel corso del tempo. Ciò non compromette il corretto funzionamento dell'apparecchio. La piastra di cottura rapida può produrre un odore sgradevole e fumo quando la si usa per la prima volta. Il fumo e l'odore svani- ranno dopo un po' di tempo.

CONSIGLI E SUGGERIMENTI UTILI

Risparmio energetico

• Se possibile, coprire sempre le pen- tole con il coperchio.

• Posizionare la pentola prima di ac- cendere la piastra di cottura solida.

• Spegnere la piastra di cottura solida prima della fine del tempo di cottura, in modo da sfruttare il calore residuo.

• Per risultati soddisfacenti, il basa- mento della pentola e le piastre di cottura solide devono avere le stesse dimensioni (o essere leggermente più 38 electroluxgrandi). Non usare pentole più picco- le. Pentole

• Il fondo delle pentole deve essere il più possibile spesso e piano. Esempi di impiego per la cottura Impo- stazione calore: Usare per: 1 Mantenimento in caldo 2 Cottura delicata a fuoco lento 3 Cottura a fuoco lento 4 Frittura/rosolatura Impo- stazione calore: Usare per: 5 Portare a ebollizione 6 Portare a ebollizione/frittura velo- ce/frittura in olio abbondante Informazioni sulle acrilamidi Importante Secondo le più recenti scoperte scientifiche, se si rosolano alimenti (in particolari quelli contenenti amido), le acrilamidi possono rappresentare un rischio per la salute. Raccomandiamo pertanto di cuocere alle temperature più basse e di non rosolare eccessivamente gli alimenti.

Pulire l'apparecchio dopo ogni utilizzo. Usare sempre pentole con il fondo pulito. Avvertenza! Prima di poter eseguire qualsiasi intervento di manutenzione o pulizia, è necessario scollegare il piano cottura dall'alimentazione elettrica. Il piano cottura si pulisce meglio quan- do il forno è ancora tiepido, poiché è più facile rimuovere i residui di cottura. Avvertenza! Prodotti per la pulizia aggressivi e appuntiti danneggiano il piano cottura. Per motivi di sicurezza, non pulire l'ap- parecchio con idropulitrici a vapore o ad alta pressione. L’acciaio inox può brunire se sottoposto ad eccessivo riscaldamento. Non cucinare con pietre ollari, teglie in terracotta o piastre in ghisa. Non usare fogli di alluminio a prote- zione del piano durante il funzionamento. Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido. I graffi o le macchie scure non compro- mettono il funzionamento dell'apparec- chiatura. Come eliminare lo sporco:

1. Usare del detersivo in polvere o una

paglietta metallica per togliere lo spor- co.

2. Pulire l'apparecchiatura con un panno

umido e una piccola quantità di deter- gente.

3. Riscaldare la piastra a bassa tempera-

tura e lasciare asciugare.

4. Per mantenere le piastre, lasciare as-

sorbire di tanto in tanto una piccola quantità di olio per macchine da cucire e rimuovere con carta assorbente. Importante Per i bordi in acciaio inox del piano cottura, utilizzare un detergente specifico per acciaio inox. Il bordo di acciaio inox della piastra può scolorirsi leggermente per via del calo- re.

Problema Possibile causa e rimedio L'apparecchio non funziona. • Esaminare il fusibile nella relativa scatola dell'impianto elettrico domestico. Se il fusibile si brucia abbastanza di frequente, rivol- gersi ad un elettricista autorizzato. electrolux 39Problema Possibile causa e rimedio La zona di cottura non scalda. • Verificare che la spina dell'apparecchiatura sia inserita e che vi sia corrente elettrica.

• Verificare di aver ruotato la manopola di regolazione corretta.

• Esaminare il fusibile nella relativa scatola dell'impianto elettrico domestico. Se il fusibile si brucia abbastanza di frequente, rivol- gersi ad un elettricista autorizzato. Il piano di cottura non funziona in modo soddisfacente.

• Accertarsi che la piastra sia pulita ed asciutta.

• Verificare che la pentola sia delle dimensioni corrette per la zo- na di cottura.

• Verificare che il fondo della pentola sia piatto.

• Verificare che l'impostazione specificata sia corretta per il tipo di cottura. In caso di malfunzionamento, cercare dap- prima di risolvere il problema senza contat- tare l’assistenza tecnica. Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assi- stenza Locale. In caso di utilizzo improprio dell'appa- recchiatura o installazione non eseguita da personale qualificato, l'intervento del tecnico del servizio assistenza o del ri- venditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia Etichette fornite con la borsa accessori Attaccare le etichette adesive come indica- to di seguito: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO. SER.NO. 03 IT

1 Attaccarla sul Foglietto di garanzia ed inviare questa parte 2 Attaccarla sul Foglietto di garanzia e conservare questa parte 3 Attaccarla sul libretto istruzioni Per consentirci di effettuare un inter- vento corretto e tempestivo, tenere a portata di mano questi dati, che si tro- vano sulla targhetta identificativa in do- tazione.

• Descrizione del modello................

• Numero di prodotto (PNC).................

• Numero di serie (S.N.)................. Richiedere sempre l’impiego di ricambi ori- ginali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica e negozi di ricambi autorizzati. 40 electroluxDATI TECNICI Dimensioni del piano cottura Larghezza: 594 mm Lunghezza: 510 mm Dimensioni del piano cottura Larghezza: 480 mm Lunghezza: 560 mm Potenza della piastra di cottura Zona di cottura ante- riore di sinistra 145

1,5 kW Zona di cottura ante- riore destra 145 mm 1,5 kW Zona di cottura poste- riore di sinistra di 180

2,0 kW Zona di cottura poste- riore destra di 180

2,0 kW Potenza totale 7,0 kW Alimentazione elettrica 230 V ~ 50 Hz CONSIDERAZIONI AMBIENTALI Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Materiale di imballaggio I materiali di imballaggio sono ecologici e possono essere riciclati. I componenti in plastica sono identificati dal contras- segno: >PE<,>PS<, ecc. Smaltire i ma- teriali di imballaggio come rifiuti dome- stici conferendoli presso gli appositi centri di smaltimento comunali. electrolux 4142 electroluxelectrolux 43356931605-B-192011 www.electrolux.com/shop
