GEBRUIKSAANWIJZING EHE6043X ELECTROLUX

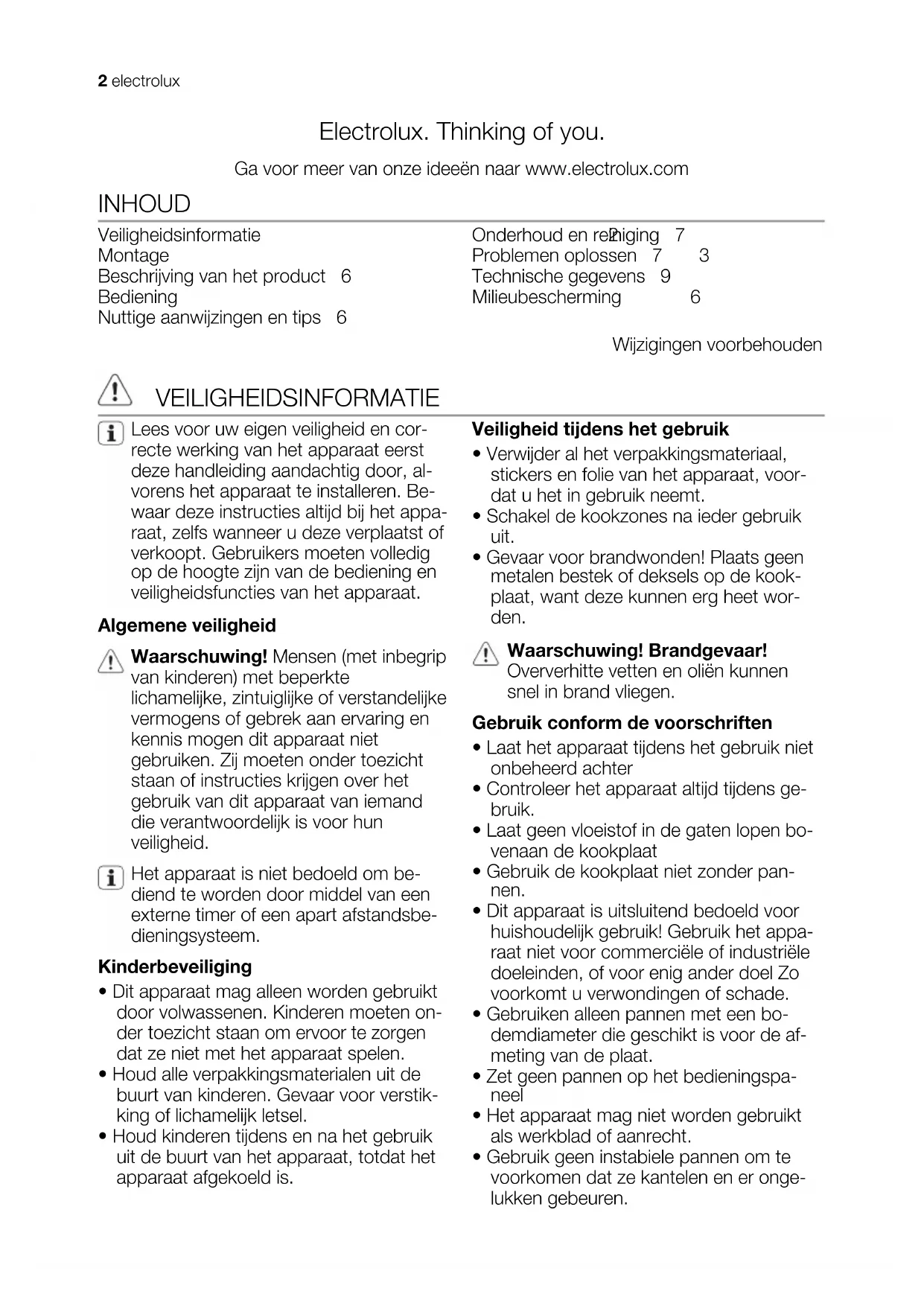

gebruiksaanwijzing user manual notice d'utilisation benutzerinformation istruzioni per l’uso Kookplaat Hob Table de cuisson Kochfeld Piano cottura EHE6043Electrolux. Thinking of you. Ga voor meer van onze ideeën naar www.electrolux.com INHOUD Veiligheidsinformatie 2 Montage 3 Beschrijving van het product 6 Bediening 6 Nuttige aanwijzingen en tips 6 Onderhoud en reiniging 7 Problemen oplossen 7 Technische gegevens 9 Milieubescherming 9 Wijzigingen voorbehouden VEILIGHEIDSINFORMATIE Lees voor uw eigen veiligheid en cor- recte werking van het apparaat eerst deze handleiding aandachtig door, al- vorens het apparaat te installeren. Be- waar deze instructies altijd bij het appa- raat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat. Algemene veiligheid Waarschuwing! Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid. Het apparaat is niet bedoeld om be- diend te worden door middel van een externe timer of een apart afstandsbe- dieningsysteem. Kinderbeveiliging

• Dit apparaat mag alleen worden gebruikt door volwassenen. Kinderen moeten on- der toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstik- king of lichamelijk letsel.

• Houd kinderen tijdens en na het gebruik uit de buurt van het apparaat, totdat het apparaat afgekoeld is. Veiligheid tijdens het gebruik

• Verwijder al het verpakkingsmateriaal, stickers en folie van het apparaat, voor- dat u het in gebruik neemt.

• Schakel de kookzones na ieder gebruik uit.

• Gevaar voor brandwonden! Plaats geen metalen bestek of deksels op de kook- plaat, want deze kunnen erg heet wor- den. Waarschuwing! Brandgevaar! Oververhitte vetten en oliën kunnen snel in brand vliegen. Gebruik conform de voorschriften

• Laat het apparaat tijdens het gebruik niet onbeheerd achter

• Controleer het apparaat altijd tijdens ge- bruik.

• Laat geen vloeistof in de gaten lopen bo- venaan de kookplaat

• Gebruik de kookplaat niet zonder pan- nen.

• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik! Gebruik het appa- raat niet voor commerciële of industriële doeleinden, of voor enig ander doel Zo voorkomt u verwondingen of schade.

• Gebruiken alleen pannen met een bo- demdiameter die geschikt is voor de af- meting van de plaat.

• Zet geen pannen op het bedieningspa- neel

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Gebruik geen instabiele pannen om te voorkomen dat ze kantelen en er onge- lukken gebeuren. 2 electrolux• Plaats geen ontvlambare producten (of items die vochtig zijn door ontvlambare producten) en materialen, of voorwerpen die kunnen smelten (bijv. plastic folie, plastic, aluminium) op of bij het apparaat. Risico op explosie of brand.

• Gebruik alleen de accessoires die zijn meegeleverd met het apparaat.

• Pas op als u het apparaat aansluit in de buurt van een stopcontact. Voorkom contact tussen elektrische verbindingen en het apparaat of heet kookgerei. Voor- kom dat elektrische verbindingen verstrikt raken. Voorkomen van schade aan het apparaat

• Laat geen zure vloeistoffen, zoals azijn, citroensap of kalkverwijderingsmiddelen op de kookplaat komen. Deze veroorza- ken matte plekken

• Leg geen natte deksels op de kookzones en laat hete pannen niet afkoelen op de kookzones. Anders kan er condens en roest ontstaan.

• Laat pannen niet droogkoken om schade aan de pan en de kookplaat te voorko- men.

• Gebruik de vaste kookplaat niet met lege pannen of zonder pannen erop.

• Leg nooit aluminiumfolie over welk deel van het apparaat ook. Verwijdering van het apparaat.

• Om lichamelijk letsel of schade te voorko- men – Trek de stekker uit het stopcontact. – Snijd het netsnoer door bij de aanslui- ting met het apparaat en gooi het weg. – Vraag bij uw gemeente na hoe u dit apparaat kunt weggooien. MONTAGE Montage Waarschuwing! Lees deze gebruiksaanwijzing zorgvuldig door. Er bestaat risico op letsel en beschadiging van het apparaat.

• Controleer of het apparaat niet bescha- digd is tijdens het transport Sluit geen beschadigd apparaat aan. Neem indien nodig contact op met de leverancier.

De installatie van het apparaat en de aansluiting op het elektriciteitsnet mogen uitsluitend worden uitgevoerd door erkende vakmensen.

• Inbouwapparaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in ge- schikte inbouwunits of werkbladen die aan de normen voldoen.

• Wijzig de specificaties van het product of het product zelf niet. Er bestaat risico op letsel en beschadiging van het apparaat.

• De wetten, voorschriften, richtlijnen en normen die van kracht zijn in het land waar het apparaat wordt gebruikt dienen in acht genomen te worden (veiligheids- voorschriften, correcte recycling overeen- komstig de voorschriften, veiligheidsvoor- schriften met betrekking tot elektrische installaties, enz.).

• Houd de minimumafstanden naar andere apparaten en units in acht.

• Tijdens de installatie moet een antistoot- bescherming zijn aangebracht, bv. lades mogen alleen worden aangebracht als er onder het apparaat een beschermend paneel aanwezig is.

• De uitgezaagde oppervlakken van het werkblad moeten beschermd worden te- gen vocht met een geschikte afdichting!

• Het juiste afdichtmiddel moet worden ge- bruikt om de opening tussen het appa- raat en het werkblad af te dichten.

• Bescherm de onderkant van het appa- raat tegen stoom en vocht, bv. van een afwasautomaat of oven.

• Installeer het apparaat niet naast deuren of onder ramen. Anders kan het hete kookgerei van de kookplaat worden ge- stoten, als de deuren of ramen worden geopend.

• Trek de stekker van het apparaat uit het stopcontact voordat u reinigings- of onderhoudswerkzaamheden aan het apparaat gaat uitvoeren. Waarschuwing! Risico van verwonding door elektrische stroom. Volg de instructies voor de elektrische aansluitingen nauwkeurig op electrolux 3• De netaansluiting staat onder stroom

• Schakel de stroomtoevoer naar de net- aansluiting uit.

• Garandeer de bescherming tegen aanra- king door een vakkundige inbouw

• Loszittende en onvakkundig aangebrach- te stekkerverbindingen kunnen overver- hitting van de aansluiting veroorzaken.

• Laat de klemaansluitingen correct instal- leren door een gekwalificeerde elektricien

• Zorg ervoor dat het snoer niet wordt be- last door trekken

• Gebruik de juiste voedingskabel en ver- vang de beschadigde voedingskabel voor een juiste kabel. Neem contact op met een klantenservice bij u in de buurt. Het apparaat moet met een poolschakelaar op een elektrisch circuit zijn aangesloten, met een contactopening van minstens 3 mm, zodat het apparaat te allen tijde uitge- schakeld kan worden. U dient gebruik te maken van de juiste isolatie-toestellen: stroomonderbrekers, zekeringen (schroef- zekeringen moeten uit de houder worden verwijderd), aardlekstrips en contacten. De fabrikant is niet verantwoordelijk voor letsel aan personen of huisdieren of schade aan eigendom veroorzaakt door het niet opvolgen van de volgende vereisten. Elektrische aansluiting

• Het apparaat moet geaard worden vol- gens de veiligheidsvoorschriften.

• Zorg ervoor dat het nominale voltage en het type vermogen op het typeplaatje overeenkomen met het voltage en het vermogen van de stroomvoorziening in uw woning.

• Alle elektrische onderdelen moeten wor- den geïnstalleerd of worden vervangen door een technicus van de klantenservice of door gekwalificeerd onderhoudsperso- neel.

• Gebruik altijd een correct geïnstalleerd schokvrij stopcontact.

• Zorg ervoor dat de hoofdstekker na in- stallatie toegankelijk is.

• Trek niet aan het snoer om het apparaat los te koppelen van de netvoeding. Trek altijd aan de stekker.

• Het apparaat moet niet worden aange- sloten op een verlengsnoer, een adapter of een meervoudige aansluiting (brandge- vaar). Controleer of de aarding conform de normen en regelgeving is.

• Sluit het apparaat op de netvoeding aan met behulp van een voorziening waarmee het apparaat kan worden losgekoppeld van de alle polen van de netvoeding, met een contactopening van minimaal 3 mm breed, b.v. een automatische bescher- mende stroomonderbreker, aardlekscha- kelaars of een zekering.

• Geen enkel deel van de aansluitkabel mag een temperatuur van 90°C bereiken. De blauwe neutrale draad moet worden aangesloten op de eindklem gemarkeerd met "N". De bruine (of zwarte) fasedraad (gemonteerd in het contact van de eind- klem gemarkeerd met "L") moet altijd worden aangesloten op de fase van het voedingsnet. Aansluitkabel Gebruik alleen een aansluitkabel van het ty- pe H05V2V2-F T90 of een soortgelijk type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de be- drijfstemperatuur. De geel/groene aarde- draad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad. Inbouw min. 600 mm min. 55 mm min. 650 mm 560 mm 480 mm min. 100 mm 30 mm 4 electrolux10 mm 3 mm 11 mm 11 mm

A - meegeleverde afdichting

A - meegeleverde afdichting B - meegeleverde steunen Mogelijkheden voor inbouw Keukenmeubel met deur Het paneel geïnstalleerd onder de kook- plaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien techni- sche hulp nodig is. min 20 mm (max 150 mm) 30 mm 60 mm

a) Verwijderbaar paneel b) Ruimte voor aansluitingen Keukenmeubel met oven De afmetingen van de uitsparing voor de kookplaat moeten overeenkomen met de aanwijzing en het keukenmeubel moet voorzien zijn van ventilatiegaten om een continue luchttoevoer te kunnen garande- ren. De elektrische aansluitingen van de kookplaat en de oven moeten afzonderlijk geïnstalleerd worden, om veiligheidsrede- nen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te ma- ken. 50 cm

1 Enkele kookzone 2000 W 2 Enkele kookzone 1500 W 3 Bedieningsknoppen 4 Stroomindicatielampje 5 Enkele kookzone 1500 W 6 Enkele kookzone 2000 W Bedieningsknoppen elektrische kookzones Symbool Functie 0 uit-stand Symbool Functie 1 minimale warmte

maximale warmte BEDIENING Om de temperatuur in te schakelen en de instelling te verhogen de knop linksom draaien. Draai de knop naar rechts om de kookstand te verlagen. Draai de knop naar 0 om het apparaat uit te schakelen. Het controlelampje gaat branden als een of beide kookzones wordt ingeschakeld, en blijft branden tot de kookzones worden uit- geschakeld. Voor het eerste gebruik Plaats pannen met water op elke kookzone, stel de maximale stand in en laat het appa- raat 10 minuten werken. Dit is om restanten van het apparaat te verbranden. Laat hierna het apparaat 20 minuten werken in de laag- ste stand. Tijdens deze periode kan er een nare geur en rook optreden. Dit is normaal. Zorg dat er voldoende luchtcirculatie is. Snelkookplaat De rode stip in het midden van de plaat toont aan dat de plaat een snelkookplaat is. Een snelkookplaat wordt sneller warm dan normale platen. De snelkookplaat is op het oppervlak aan- gebracht en kan na enige tijd losraken. Dit heeft geen effect op de werking van het ap- paraat. De snelkookplaat kan roken en een geur verspreiden bij het eerste gebruik. De rook en geur verdwijnen na een tijdje.

NUTTIGE AANWIJZINGEN EN TIPS

• Doe indien mogelijk altijd een deksel op de pan.

• Zet de pan op de vaste kookplaat voordat u deze inschakelt.

• Schakel voor het einde van de berei- dingstijd de vaste kookplaat uit, om gebruik te maken van de restwarm- te.

• Voor goede resultaten moet de bo- dem van de pannen dezelfde afme- ting hebben als de vaste kookplaat (of iets groter zijn). Gebruik geen klei- nere pannen. Pannen

• De bodem van de pan moet zo dik en vlak mogelijk zijn. 6 electroluxVoorbeelden van kooktoepassingen Warmte instel- ling: Gebruik om: 1 Warm te houden 2 Zachtjes sudderen 3 Sudderen 4 Frituren / gratineren 5 Aan de kook brengen 6 Aan de kook brengen / snel fritu- ren / heet frituren Informatie over acrylamides Belangrijk! Volgens recente wetenschappelijke informatie kan het intensief bruinen van levensmiddelen (met name in producten die zetmeel bevatten), een gezondheidsrisico vormen tengevolge van acrylamides. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen gaar te laten worden en de gerechten niet te veel te bruinen.

ONDERHOUD EN REINIGING

Reinig het apparaat na elk gebruik. Gebruik altijd kookgerei met een schone bodem. Waarschuwing! Trek voordat u de kookplaat gaat schoonmaken altijd eerst de stekker uit het stopcontact en laat de kookplaat afkoelen De kookplaat kan het beste worden schoongemaakt als hij nog warm is; etensresten kunnen gemakkelijker ver- wijderd worden als ze nog warm zijn Waarschuwing! Scherpe voorwerpen en schurende reinigingsmiddelen beschadigen het apparaat. Het reinigen van het apparaat met een stoomstraal- of hogedrukreiniger is om veiligheidsredenen verboden. Het roestvrij staal kan beschadigen als het te heet wordt. Daarom moet u ook niet ko- ken met grillstenen, aardewerk potten of pannen van gietijzer. Gebruik geen alumini- um folie om schade aan het oppervlak te voorkomen. Onderdelen van roestvrij staal afwassen met water en vervolgens afdrogen met een zachte doek. Krassen of donkere vlekken hebben geen invloed op de werking van het ap- paraat. Verwijderen van vuil:

1. Gebruik fijn schuurpoeder of een

schuursponsje om het vuil te verwijde- ren.

2. Reinig het apparaat met een vochtige

doek en een beetje afwasmiddel.

3. Verwarm de kookplaat op een lage

temperatuur en laat deze opdrogen.

4. Om de kookplaten te onderhouden

kunt u af en toe een beetje naaimachi- neolie aanbrengen en dit afvegen met absorberend papier. Belangrijk! Gebruik voor de roestvrijstalen randen van de kookplaat een speciaal reinigingsmiddel voor roestvrij staal. De roestvrijstalen rand van de plaat kan iets verkleuren als gevolg van thermi- sche belasting. PROBLEMEN OPLOSSEN Probleem Mogelijke oorzaak en oplossing Het apparaat werkt helemaal niet.

• Controleer de zekering van de stroomvoorziening in de stop- penkast van het huis. Neem contact op met een bevoegde elektricien, als de zekering steeds doorbrandt. electrolux 7Probleem Mogelijke oorzaak en oplossing De kookzone wordt niet warm. • Controleer of het apparaat goed is aangesloten en de elektri- sche voeding is ingeschakeld.

• Zorg ervoor dat u de juiste bedieningsknop gebruikt.

• Controleer de zekering van de stroomvoorziening in de stop- penkast van het huis. Neem contact op met een bevoegde elektricien, als de zekering steeds doorbrandt. De werking van de kookplaat is niet voldoende.

• Zorg ervoor dat de kookplaat schoon en droog is.

• Zorg ervoor dat de pan de juiste maat heeft voor de kookplaat.

• Zorg ervoor dat de pan een vlakke bodem heeft.

• Zorg ervoor dat de warmte-instelling correct is voor de soort bereiding. Als er een storing optreedt, probeer dan eerst zelf een oplossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Als u het apparaat verkeerd heeft ge- bruikt, of als de installatie niet is uitge- voerd door een erkende monteur, dan is het bezoek van de klantenservice- monteur of van uw leverancier mogelijk niet gratis, zelfs niet in de garantieperi- ode. Labels meegeleverd in de zak met accessoires Bevestig de stickers zoals hieronder weer- gegeven: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MODELMODEL MOD. PROD.NO. SER.NO. 03 IT

1 Plak de sticker op de garantiekaart en verstuur dit deel. 2 Plak de sticker op de garantiekaart en bewaar dit deel. 3 Plak de sticker op het instructieboekje. Deze gegevens zijn nodig om u snel en juist te helpen. Deze gegevens vindt u op het typeplaatje.

• Modelbeschrijving ............

• Productnummer (PNC) .............

• Serienummer (S.N.).............. Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klantenservi- ce en erkende winkels met reserveonderde- len. 8 electroluxTECHNISCHE GEGEVENS Afmetingen kookplaat Breedte: 594 mm Lengte: 510 mm Inbouwafmetingen kookplaat Breedte: 480 mm Lengte: 560 mm Vermogen kookplaten Voorste linkerkookzo- ne 145 mm 1,5 kW Voorste rechterkook- zone 145 mm 1,5 kW Achterste linkerkook- zone 180 mm 2,0 kW Achterste rechter- kookzone 180 mm 2,0 kW Totaal vermogen 7,0 kW Elektrische voeding 230 V ~ 50 Hz MILIEUBESCHERMING Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. Verpakkingsmateriaal De verpakkingsmaterialen zijn milieu- vriendelijk en herbruikbaar. De kunst- stof onderdelen zijn gemarkeerd, bijv.: >PE<,>PS<, etc. Gooi het verpak- kingsmateriaal weg in de juiste afval- container bij uw plaatselijke afvalver- werkingsdienst. electrolux 9Electrolux. Thinking of you. Share more of our thinking at www.electrolux.com CONTENTS Safety information 10 Installation 11 Product description 13 Operation 13 Helpful hints and tips 14 Care and cleaning 14 What to do if… 15 Technical data 16 Environment concerns 17 Subject to change without notice SAFETY INFORMATION For your safety and correct operation of the appliance, read this manual carefully before installation and use. Al- ways keep these instructions with the appliance even if you move or sell it. Users must fully know the operation and safety features of the appliance. General safety Warning! Persons (including children) with reduced physical sensory, mental capabilities or lack of experience and knowledge must not use the appliance. They must have supervision or instruction for the operation of the appliance by a person responsible for their safety. The appliance is not intended to be op- erated with external timer or separated remote-control system. Child safety
