3FIS882 - Réfrigérateur FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur avec compartiment congélateur
Marque	Fagor
Modèle	3FIS882
Réfrigérant	R600a (isobutane)
Alimentation électrique	220-240 V ~ 50 Hz
Classe climatique	T (16-43 °C) / ST (16-38 °C) / N (16-32 °C) / SN (10-32 °C)
Réglage du thermostat	Positions 1 à 5
Indicateur de température	Oui, avec logo « OK »
Zone la plus froide	Juste au-dessus du bac à légumes
Accessoires fournis	Étagères (verre), bac à légumes, balconnets de porte, porte-œufs, porte-beurre, grattoir en plastique
Éclairage intérieur	Ampoule max 15 W
Dégivrage	Automatique pour le réfrigérateur
Entretien recommandé	Nettoyage intérieur avec bicarbonate de soude ; nettoyage du condensateur une fois par an
Sécurité	Ne pas obstruer les ouvertures de ventilation ; ne pas utiliser d'appareils électriques à l'intérieur ; ne pas accélérer le dégivrage mécaniquement
Consignes de transport	Maintenir l'appareil droit ; attendre 3 heures avant mise en marche après installation
Arrêt prolongé	Débrancher, nettoyer et laisser la porte ouverte
Remplacement de l'ampoule	Débrancher, ouvrir le couvercle, remplacer par une ampoule ≤ 15 W
Service consommateur	Tél. [phone] (appel non surtaxé)
Dimensions (approx.)	H 150 cm x L 60 cm x P 60 cm
Capacité nette (approx.)	180 litres (réfrigérateur + congélateur)

FOIRE AUX QUESTIONS - 3FIS882 FAGOR

Comment régler la température de mon réfrigérateur Fagor 3FIS882 ?

Utilisez le thermostat à l'intérieur. Tournez le bouton de la position 1 (moins froid) à 5 (plus froid). La position 0 arrête le refroidissement. Pour une conservation longue, réglez entre 3 et 4.

Que faire si l'appareil ne refroidit pas ?

Vérifiez d'abord que l'appareil est branché et que le thermostat n'est pas sur 0. Assurez-vous que la prise fonctionne et que le disjoncteur n'a pas sauté. Si le voyant rouge est allumé, l'appareil est en alarme.

Comment dégivrer le réfrigérateur ?

Le dégivrage du compartiment réfrigérateur est automatique. L'eau s'évacue par un trou à l'arrière. Nettoyez périodiquement le trou de vidange pour éviter l'accumulation d'eau.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

Cela indique généralement que l'orifice d'évacuation de l'eau de dégivrage est bouché. Débouchez-le à l'aide de la tige du bouchon fournie.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Nettoyez l'intérieur avec un mélange de bicarbonate de soude et d'eau tiède. Lavez les accessoires séparément à l'eau savonneuse (pas au lave-vaisselle). Rincez et séchez.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un léger bruit de bulles est normal, provenant du gaz réfrigérant. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il ne touche pas un mur ou un objet. Les accessoires peuvent vibrer.

Comment remplacer l'ampoule du réfrigérateur ?

Débranchez l'appareil. Ouvrez les crochets du couvercle de l'ampoule et retirez-le. Remplacez par une ampoule de max 15 W. Remettez le couvercle et rebranchez après 5 minutes.

Puis-je mettre des aliments chauds dans le réfrigérateur ?

Non, ne placez jamais d'aliments chauds ou de liquides en évaporation. Attendez qu'ils refroidissent à température ambiante avant de les ranger.

Quelle est la zone la plus froide du réfrigérateur ?

La zone la plus froide se situe juste au-dessus du bac à légumes, délimitée par un autocollant sur la paroi gauche. Placez-y la viande crue, le poisson et la charcuterie pour une meilleure conservation.

Que faire si je pars en vacances longtemps ?

Débranchez l'appareil, videz-le et nettoyez-le. Laissez la porte entrouverte pour éviter les moisissures et les odeurs.

MODE D'EMPLOI 3FIS882 FAGOR

Consignes de sécurité....12

Recommendations....13

Installation et mise en marche de l'appareil ....14

COMMENT UTILISER L'APPAREIL.... 15

Réglage du thermostat 15

Accessoires 16

Indicateur de température....16

RANGEMENT DES ALIMENTS.... 17

NETTOYAGE ET ENTRETIEN....18

Dégivrage 18

Remplacement de l'ampoule du réfrigérateur ....19

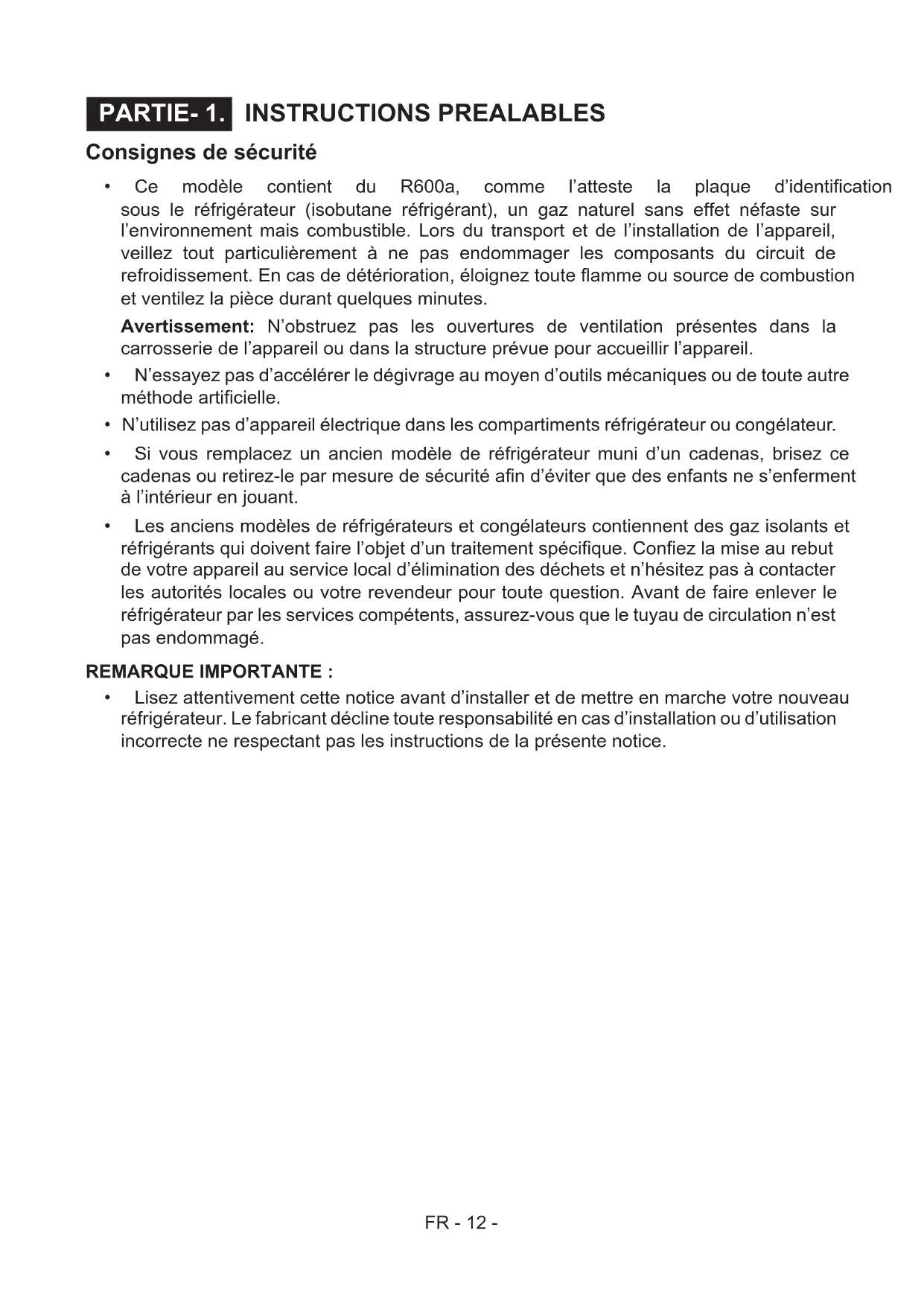

Consignes de sécurité

- Ce modèle contient du R600a, comme l'atteste la plaque d'identification sous le réfrigérateur (isobutane réfrigérant), un gaz naturel sans effet néfaste sur l'environnement mais combustible. Lors du transport et de l'installation de l'appareil, veillez tout particulièrement à ne pas endommager les composants du circuit de refroidissement. En cas de détérioration, éloignez toute flamme ou source de combustion et ventilez la pièce durant quelques minutes.

Avertissement: N'obstruez pas les ouvertures de ventilation présentes dans la carrosserie de l'appareil ou dans la structure prévue pour accueillir l'appareil.

• N'essayez pas d'accélérer le dégivrage au moyen d'outils mécaniques ou de toute autre méthode artificielle.
• N'utilisez pas d'appareil électrique dans les compartiments réfrigérateur ou congélateur.
• Si vous remplacez un ancien modèle de réfrigérateur muni d'un cadenas, brisez ce cadenas ou retirez-le par mesure de sécurité afin d'éviter que des enfants ne s'enferment à l'intérieur en jouant.
• Les anciens modèles de réfrigérateurs et congélateurs contiennent des gaz isolants et réfrigérants qui doivent faire l'objet d'un traitement spécifique. Confiez la mise au rebut de votre appareil au service local d'élimination des déchets et n'hésitez pas à contacter les autorités locales ou votre revendeur pour toute question. Avant de faire enlever le réfrigérateur par les services compétents, assurez-vous que le tuyau de circulation n'est pas endommagé.

REMARQUE IMPORTANTE :

- Lisez attentivement cette notice avant d'installer et de mettre en marche votre nouveau réfrigérateur. Le fabricant décline toute responsabilité en cas d'installation ou d'utilisation incorrecte ne respectant pas les instructions de la présente notice.

Recommendations

! Avertissement: N'utilisez pas d'appareils mécaniques ou d'autres moyens artificiels pour accélérer le processus de décongélation. N'utilisez pas d'appareils électriques dans l'espace de stockage des aliments de l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. N'endommagez pas le circuit de liquide réfrigérant du réfrigérateur.

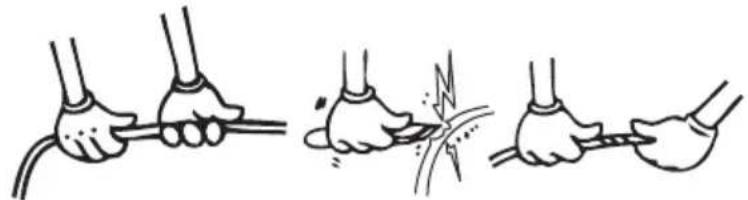

- N'utilisez pas d'adaptateur ni de dérivation susceptible de provoquer une surchauffe ou un embrasement.

• N'utilisez pas un cordon d'alimentation trop ancien ou endommagé.

• Evitez de tordre ou de plier les câbles.

- Ne laissez pas les enfants jouer avec l'appareil. En particulier, les enfants ne doivent EN AUCUN CAS s'asseoir sur les bacs/étagères ou se suspendre à la poignée.

- N'utilisez pas d'objet métallique tranchant pour retirer le givre du compartiment congélateur : vous risqueriez de percer le circuit de gaz réfrigérant et d'endommager irrémédiablement votre appareil. Utilisez le grattoir en plastique fourni.

- Ne branchez pas l'appareil sur le secteur avec les mains humides.

- Ne placez pas de récipients (bouteilles en verre ou boîtes de conserve) dans le congélateur, en particulier s'ils contiennent des liquides gazeux susceptibles de faire éclater le récipient durant la congélation.

- Fermez hermétiquement les bouteilles contenant un pourcentage d'alcool élevé et disposez-les verticalement dans le réfrigérateur.

- Ne touchez pas les surfaces réfrigérantes, notamment si vous avez les mains mouillées, pour éviter tout risque de brûlure ou de blessure.

- Ne consommez pas la glace dès sa sortie du congélateur.

- Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, un agent de service ou une personne qualifiée.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants inclus) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou bien manquant d'expérience et de connaissances à moins d'avoir été encadrées ou formées au niveau de l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant ou par un agent de maintenance ou une personne dûment qualifiée.

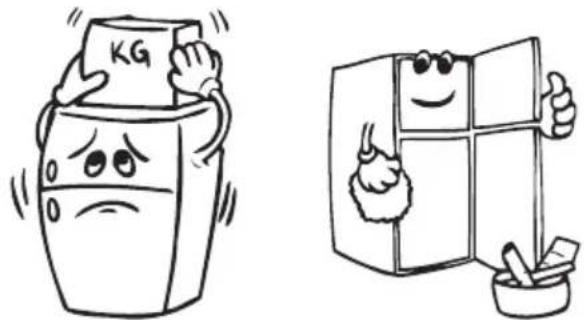

Installation et mise en marche de l'appareil

- Avant la mise en marche, placez l'appareil dans sa position correcte et attendez au moins trois heures sans bouger l'appareil. Ceci permet au circuit réfrigérant de se mettre bien en place et de fonctionner correctement.

- Nettoyez l'appareil à fond, en particulier l'intérieur, avant l'utilisation ( Voir Nettoyage et Entretien).

- L'installation de l'appareil et les branchements électriques doivent être effectués par un technicien, conformément au manuel d'installation et aux règlements locaux.

- La procédure d'installation dans une unité de cuisine est indiquée dans le manuel d'installation. Ce produit doit être utilisé dans des unités de cuisine adéquats.

- Cet appareil doit être branché avec une prise correctement installée contenant un fusible. L'alimentation électrique (CA) et le voltage lors du fonctionnement doivent correspondre aux détails de la plaquette du nom (la plaquette du nom est à l'intérieur gauche de l'appareil).

- Branchez à une prise reliée à la terre. Si la prise n'a aucun contact avec la terre ou si la prise ne correspond pas au nécessaire, nous vous conseillons de contacter un électricien autorizé pour prêter assistance.

- Le fabricant n'est pas responsable de la non réussite du branchement à la terre comme décrit dans ce livre.

- Il peut se produire une odeur quand vous mettez en marche l'appareil pour la première fois. Celle-ci disparaît quand l'appareil commence à refroidir.

COMMENT UTILISER L'APPAREIL

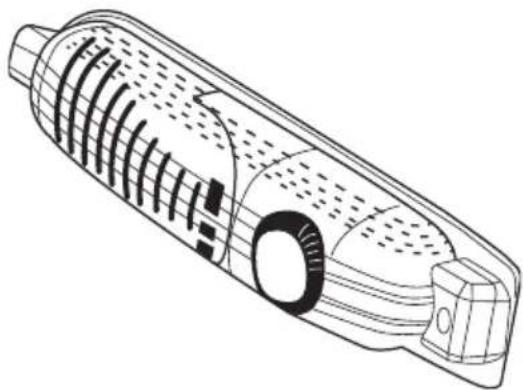

Réglage du thermostat

• Le thermostat règle automatiquement la température intérieure du compartiment du réfrigérateur et du compartiment du congélateur. En tournant le bouton de la position 1 à 5, vous pouvez obtenir des températures plus froides.
• La position "0" indique que le thermostat est fermé et que le refroidissement est impossible.
• Pour le stockage à court terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton entre la position minimum et moyenne (1-3).
• Pour le stockage à long terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton dans la position moyenne (3-4).
• Note: La température environnante, la température des aliments frais stockés et le nombre de fois que la porte est ouverte, affectent la température dans les compartiments du réfrigérateur et du congélateur. Changez le réglage de la température si nécessaire.
• Quand vous mettez en marche l'appareil pour la première fois, vous devez le faire sans aucun aliment à l'intérieur pendant 24 heures et sans ouvrir la porte. Si vous devez l'utiliser rapidement, ne mettez pas trop d'aliments à l'intérieur.
• Si l'appareil est arrêté ou débranché, vous devez attendre au moins 5 minutes avant de le remettre en marche pour ne pas endommager le compresseur.
• GARDE-MANGER (sans étoile): Le garde-manger (réfrigérateur) n'a pas de congélateur mais peut refroidir jusqu'à 4 - 6 °C.

Accessoires

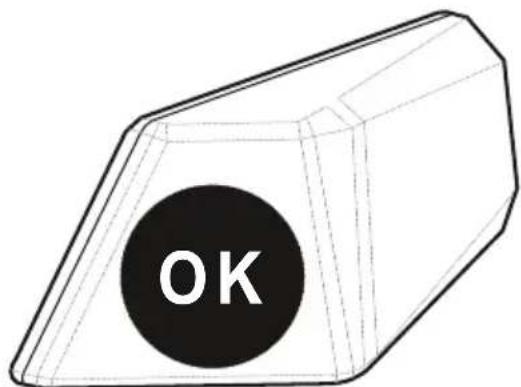

Indicateur de température

Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de temperature le logo « OK » apparaisse. Si « OK » n'apparaît pas, La température est mal réglée.

L'indication « OK » apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.

A chaque modification du dispositif de réglage de température, attendez l' de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressive- ment et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA: Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température. Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, ouvertures fréquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.

Emplacement des denrées

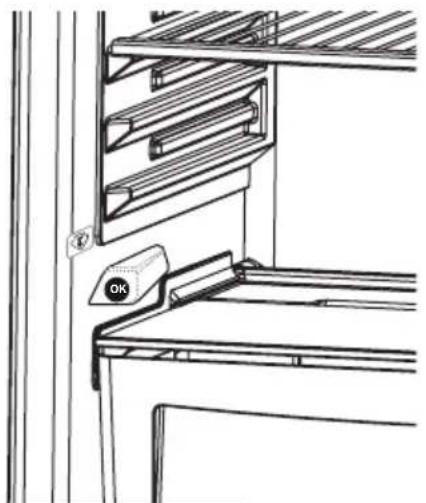

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature.

La zone la plus froide se situe juste au-dessus de bac à légumes.

Le symbole ci-contre indique l'emplacement de zone la plus froide de votre réfrigérateur

La zone la plus froide du compartiment réfrigérateur est délimitée par les autocollants collés sur le côté gauche de la paroi.

La limite superieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de Fléche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la Fléche. LA Zone la plus Froide se situe en-dessous de ce niveau.

Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les températures dans cette zone.

Chaque type d'aliment a une température de conservation idéale et donc un emplacement pécis à respecter.

Emplacements Produits
Clayettes s upérieures Alim ents	cuits, entrem ets et toutes denrées à cons om m er as s ez rapidement.
Zone la plus froide Viande, volai	le, gibier et pois s ons crus. Tem ps m axim um de cons ervation: 1 à 2 jours. Fruits frais, charcuterie.
Bac à légum es Légum es frais,	fruits.
Contre-porte	Les balconnets recevront, en bas les bouteilles puis en rem ontant, les produits de faible volum e et d'em ploi courant (yaourts, crèm e fraîche,...).
	Le beurre, les from ages cuits et les œufs trouveront leur place dans les cas iers appropriés.

RANGEMENT DES ALIMENTS

Le compartiment réfrigérateur est utilisé pour conserver des aliments pendant quelques jours.

- Ne pas placer d'aliments au contact direct de la paroi arrière du compartiment réfrigérateur. Laisser un peu d'espace autour des aliments pour permettre la circulation de l'air.

- Ne pas placer d'aliments chauds ou de liquides s'évaporant dans le réfrigérateur.

- Toujours conserver les aliments dans des récipients fermés ou enveloppés.

- Pour réduire l'humidité et éviter la formation de givre, ne jamais placer de liquides dans des conteneurs non fermés dans le réfrigérateur.

- Il est recommandé de placer la viande de tous les types, emballée en paquets, sur l'étagère en verre juste au-dessus du bac à légumes, où l'air est plus frais.

- Pour éviter que l'air froid ne s'échappe, essayer de ne pas ouvrir la porte trop souvent et ne pas laisser la porte ouverte longtemps.

NETTOYAGE ET ENTRETIEN

• Débranchez l'appareil avant de le nettoyer.
- Ne lavez pas l'extérieur du réfrigérateur à grande eau.
- Nettoyez régulièrement les compartiments réfrigérateur et congélateur avec du bicarbonate de soude dilué dans de l'eau tiède.
- Lavez les accessoires séparément avec de l'eau savonneuse. Ne les lavez pas dans le lave-vaisselle.
- N'utilisez pas de produits abrasifs ni de détergents. Après le lavage, rincez à l'eau claire et séchez soigneusement. Séchez-vous les mains avant de rebrancher l'appareil une fois le nettoyage terminé.
- Il est conseillé de nettoyer le condensateur (situé à l'arrière) avec un balai une fois par an pour économiser l'énergie et augmenter la productivité de l'appareil.

LE CORDON D'ALIMENTATION DOIT ETRE DEBRANCHE.

• Le dégivrage s'effectue automatiquement dans le compartiment réfrigérateur pendant le fonctionnement. L'eau de décongélation est recueillie par le plateau d'évaporation et s'évapore automatiquement.
• Le plateau d'évaporation et le trou de vidange de l'eau de décongélation doivent être nettoyés périodiquement avec le bouchon de vidange de décongélation pour éviter que l'eau ne s'accumule au fond du réfrigérateur au lieu de s'écouler.
• Vous pouvez également verser un demi verre d'eau dans le trou de vidange pour nettoyer l'intérieur.

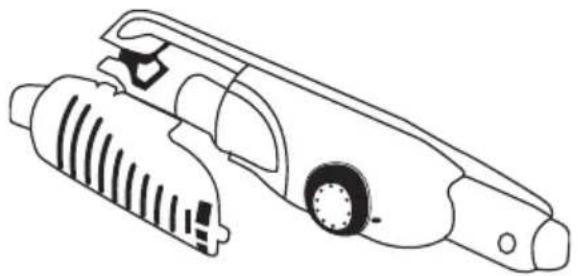

Remplacement de l'ampoule du réfrigérateur

Lorsque l'on remplace la lampe du réfrigérateur ;

1. Débrancher le réfrigérateur,
2. Ouvrir les crochets du couvercle sur la lampe, faire sortir le couvercle,
3. Remplacer la lampe par une autre qui n'est pas supérieure à 15 W.
4. Remettre en place le couvercle ; rebrancher le réfrigérateur après 5 minutes

Transport et déplacement

• Si nécessaire, conservez les cartons et le polystyrène d'emballage d'origine.
• Au cours du transport, l'appareil doit être maintenu fermé au moyen d'une large bande de tissu ou d'une corde robuste. Respectez rigoureusement les règles de transport inscrites sur le carton d'emballage.

- Avant tout transport ou déplacement, retirez les objets amovibles (étagères, bac à légumes, etc.) ou fixez-les à l'aide de ruban adhésif pour éviter qu'ils ne s'entrechoquent.

Votre réfrigérateur ne fonctionne pas.

Vérifiez les points suivants :

• L'appareil est-il alimenté (voyant vert allumé) ?
• Le commutateur principal de l'habitation est-il activé ?
• Le bouton de réglage du thermostat est peut-être positionné sur « 0 ».
- La tension de la prise peut être insuffisante. Pour vous en assurer, branchez un autre appareil, dont vous êtes sûr qu'il fonctionne, sur cette prise.

Les performances de votre réfrigérateur sont médiocres (voyant rouge allumé).

Vérifiez les points suivants :

• L'appareil est peut-être surchargé.
• Le thermostat est en position "1" (dans ce cas, réglez-le sur une valeur adéquate).
• Les portes sont-elles correctement fermées ?

• De la poussière s'est peut-être accumulée sur le condensateur.
  • L'espace à l'arrière et sur les côtés de l'appareil est peut-être insuffisant.

L'appareil est bruyant.

Le gaz réfrigérant qui circule dans le réfrigérateur peut émettre un léger bruit (bruit de bulles) même lorsque le compresseur n'est pas en activité. Ce bruit est parfaitement normal. Toutefois, si vous entendez d'autres bruits, vérifiez les points suivants :

• L'appareil est-il à niveau ?
• L'arrière de l'appareil est-il en contact avec un objet ou un mur ?
- Les accessoires vibrent peut-être à l'intérieur du réfrigérateur.

Si vous trouvez de l'eau dans le bas du réfrigérateur, vérifiez le point suivant :

- L'orifice d'évacuation de l'eau de dégivrage est peut-être bouché. Dans débouchez-le à l'aide de la tige du bouchon.

Recommendation importante :

- Votre réfrigérateur / congélateur ne doit pas être placé dans une pièce trop froide ou trop chaude. Sinon, il ne pourra pas fonctionner correctement. Les témpératures minimales et maximales de la pièce où doit être placé votre appareil dépendent de la classe climatique de votre réfrigérateur. Veuillez vous référer à la classe indiquée sur la plaque signélatique collée sur votre appareil.

Classe climatique	Témpérature ambiante (°C)
T Entre 16 et 43
ST Entre 16 et 38
N Entre 16 et 32
SN Entre 10 et 32

Recommendations

• Si l'appareil reste inactif durant une longue période (par exemple, durant les vacances d'été), débranchez-le et nettoyez-le, puis laissez la porte ouverte pour éviter la formation de moisissure et d'odeurs désagréables.
• Pour arrêter complètement l'appareil, débranchez-le de la prise secteur (lors du nettoyage ou lorsque les portes sont laissées ouvertes).

Informations relatives à la conformité

• La classe tropicale est définie pour les températures environnementales entre 16°C et 43°C conformément aux normes TS EN ISO 15502.
  • L'appareil a été fabriqué en conformité avec les normes E N1 55 02, IE C6 03 35 -1 / IEC60335-2-24, 2004/108/EC.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

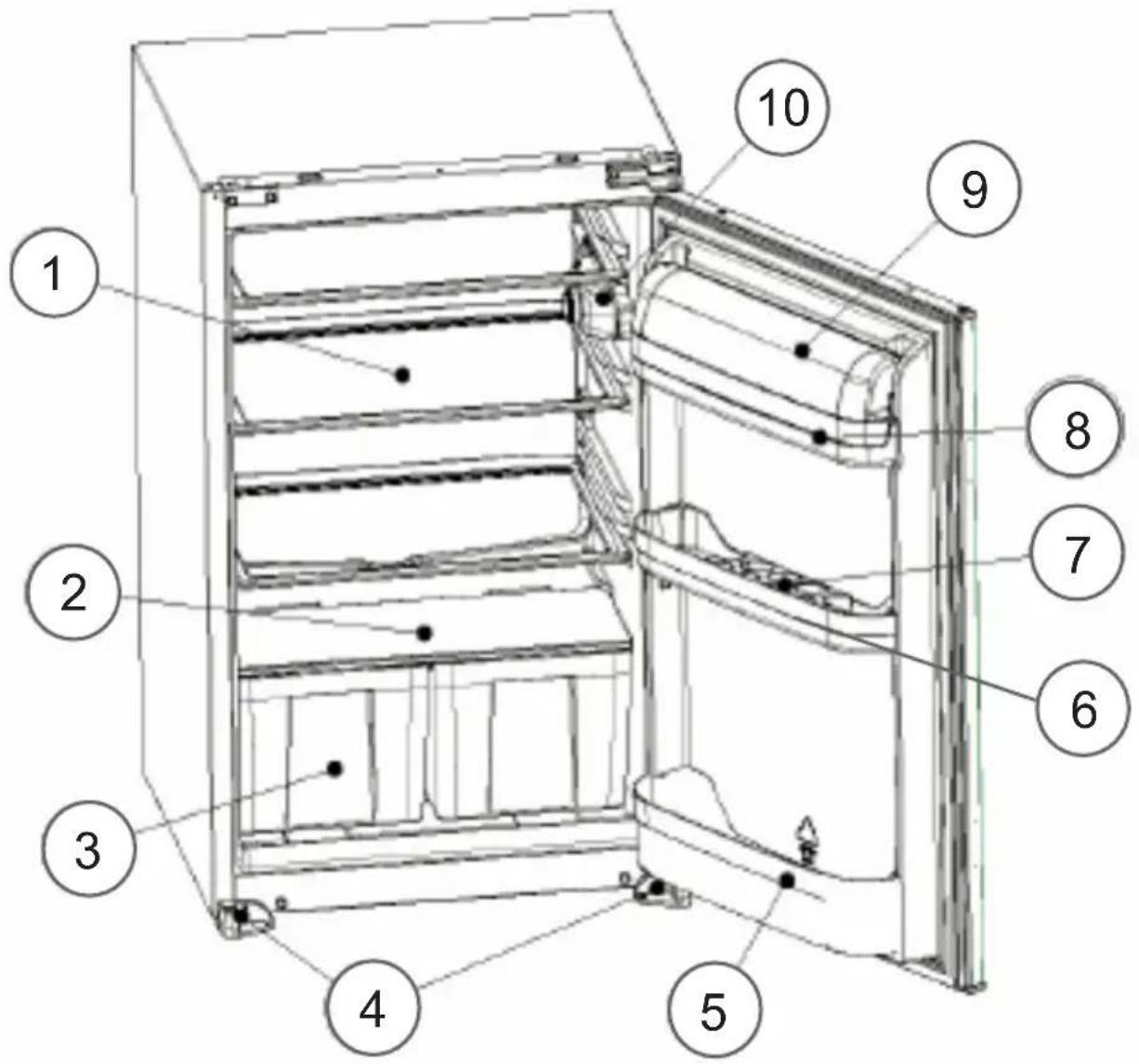

ELEMENTS ET COMPARTIMENTS DE L'APPAREIL

Cette présentation ne sert que de renseignement sur les parties de l'appareil. Celles-ci pourraient varier en fonction du modèle de l'appareil.

1) ÉTAGÈRE DU RÉFRIGÉRATEUR
2) COUVERCLE DU BAC À LÉGUMES (VERRE DE SÉCURITÉ)
3) BAC À LÉGUMES
4) PIEDS GAUCHE&DROIT
5) ÉTAGÈRE POUR LES BOUTEILLES
6) ÉTAGÈRE DU MILIEU
7) ÉTAGÈRE POUR LES OEUFS
8) ÉTAGÈRE POUR LE BEURRE
9) COUVERCLE DE L'ÉTAGÈRE POUR LE BEURRE
10) BOÎTE DU THERMOSTAT

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent surlaplaquesignalétique.

PIÈCESD'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• RELATIONS CONSOMMATEURS

- Pour en savoir plus sur tous les produits de la marque : informations, conseils, lespointsdevente, less spécialistesaprès-vente.

- Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

ServiceConsommateursFAGOR BP9526 95069CERGYPONTOISECEDEX

ou nous téléphoner au :

N°Cristal 09 69 39 25 25

APPEL NON SURTAXE
