3FIS882 - Kühlschrank FAGOR - Kostenlose Bedienungsanleitung

Produkttyp	Kühlschrank mit Gefrierfach
Marke	Fagor
Modell	3FIS882
Kältemittel	R600a (Isobutan)
Stromversorgung	220-240 V ~ 50 Hz
Klimaklasse	T (16-43 °C) / ST (16-38 °C) / N (16-32 °C) / SN (10-32 °C)
Thermostateinstellung	Positionen 1 bis 5
Temperaturanzeige	Ja, mit „OK“-Logo
Kälteste Zone	Direkt über dem Gemüsefach
Mitgeliefertes Zubehör	Ablagen (Glas), Gemüsefach, Türfächer, Eierablage, Butterfach, Plastikschaber
Innenbeleuchtung	Glühlampe max. 15 W
Abtauen	Automatisch für den Kühlschrank
Empfohlene Wartung	Innenreinigung mit Natron; Reinigung des Kondensators einmal jährlich
Sicherheit	Lüftungsöffnungen nicht blockieren; keine elektrischen Geräte im Inneren verwenden; Abtauen nicht mechanisch beschleunigen
Transporthinweise	Gerät aufrecht halten; nach Aufstellung 3 Stunden vor Inbetriebnahme warten
Längere Stilllegung	Netzstecker ziehen, reinigen und Tür offen lassen
Glühlampenwechsel	Netzstecker ziehen, Abdeckung öffnen, durch Lampe ≤ 15 W ersetzen
Kundendienst	Tel. [phone] (kostenpflichtiger Anruf)
Abmessungen (ca.)	H 150 cm x B 60 cm x T 60 cm
Nutzinhalt (ca.)	180 Liter (Kühlschrank + Gefrierfach)

Häufig gestellte Fragen - 3FIS882 FAGOR

Wie stelle ich die Temperatur meines Fagor 3FIS882 Kühlschranks ein?

Verwenden Sie das Thermostat im Inneren. Drehen Sie den Knopf von Position 1 (weniger kalt) auf 5 (kälter). Position 0 stoppt die Kühlung. Für eine längere Aufbewahrung zwischen 3 und 4 einstellen.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie zuerst, ob das Gerät eingesteckt ist und sich der Thermostat nicht auf 0 befindet. Stellen Sie sicher, dass die Steckdose funktioniert und der Schutzschalter nicht ausgelöst hat. Wenn die rote Kontrollleuchte leuchtet, befindet sich das Gerät im Alarmzustand.

Wie taue ich den Kühlschrank ab?

Das Abtauen des Kühlschrankfachs erfolgt automatisch. Das Wasser fließt durch ein Loch auf der Rückseite ab. Reinigen Sie regelmäßig das Ablaufloch, um Wasseransammlungen zu vermeiden.

Warum steht Wasser im Kühlschrank?

Das deutet normalerweise darauf hin, dass das Abflussloch des Tauwassers verstopft ist. Reinigen Sie es mit dem mitgelieferten Stöpselstab.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Netzstecker. Reinigen Sie das Innere mit einer Mischung aus Natron und lauwarmem Wasser. Waschen Sie das Zubehör separat mit Seifenwasser (nicht in der Spülmaschine). Spülen und trocknen Sie alles.

Mein Kühlschrank macht Geräusche, ist das normal?

Ein leichtes Blubbern ist normal, verursacht durch das Kältemittel. Wenn das Geräusch übermäßig ist, überprüfen Sie, ob das Gerät waagerecht steht und nicht an einer Wand oder einem Gegenstand anstößt. Zubehörteile können vibrieren.

Wie wechsle ich die Glühlampe des Kühlschranks?

Ziehen Sie den Netzstecker. Öffnen Sie die Haken der Lampenabdeckung und nehmen Sie sie ab. Ersetzen Sie die Lampe durch eine max. 15 W Lampe. Setzen Sie die Abdeckung wieder auf und schließen Sie nach 5 Minuten wieder an.

Kann ich warme Speisen in den Kühlschrank stellen?

Nein, stellen Sie niemals warme Speisen oder verdunstende Flüssigkeiten hinein. Lassen Sie sie auf Raumtemperatur abkühlen, bevor Sie sie einräumen.

Welche Zone ist die kälteste im Kühlschrank?

Die kälteste Zone befindet sich direkt über dem Gemüsefach, gekennzeichnet durch einen Aufkleber an der linken Wand. Legen Sie rohes Fleisch, Fisch und Wurstwaren dort zur besseren Haltbarkeit hin.

Was tun bei längerer Abwesenheit?

Ziehen Sie den Netzstecker, leeren und reinigen Sie das Gerät. Lassen Sie die Tür einen Spalt offen, um Schimmelbildung und Gerüche zu vermeiden.

BEDIENUNGSANLEITUNG 3FIS882 FAGOR

Sicherheitshinweise ....33

Empfehlungen 34

Gerät einschalten 35

BEDIENUNGSANLEITUNG......36

Einstellung des Thermostates 36

LAGERUNG VON LEBENSMITTELN IM GERÄT ......37

REINIGUNG UND WARTUNG......37

Kühlschrank abtauen ....38

Wechseln der Glühlampe....38

TRANSPORT UND STANDORTÄNDERUNG......39

BEVOR SIE DEN KUNDENDIENST RUFEN 39

INNENAUSSTATTUNG UND ZUBEHÖRTEILE....41

Die Bedienungsanleitung gilt für verschiedene Modelle. Deshalb können Unterschiede auftreten.

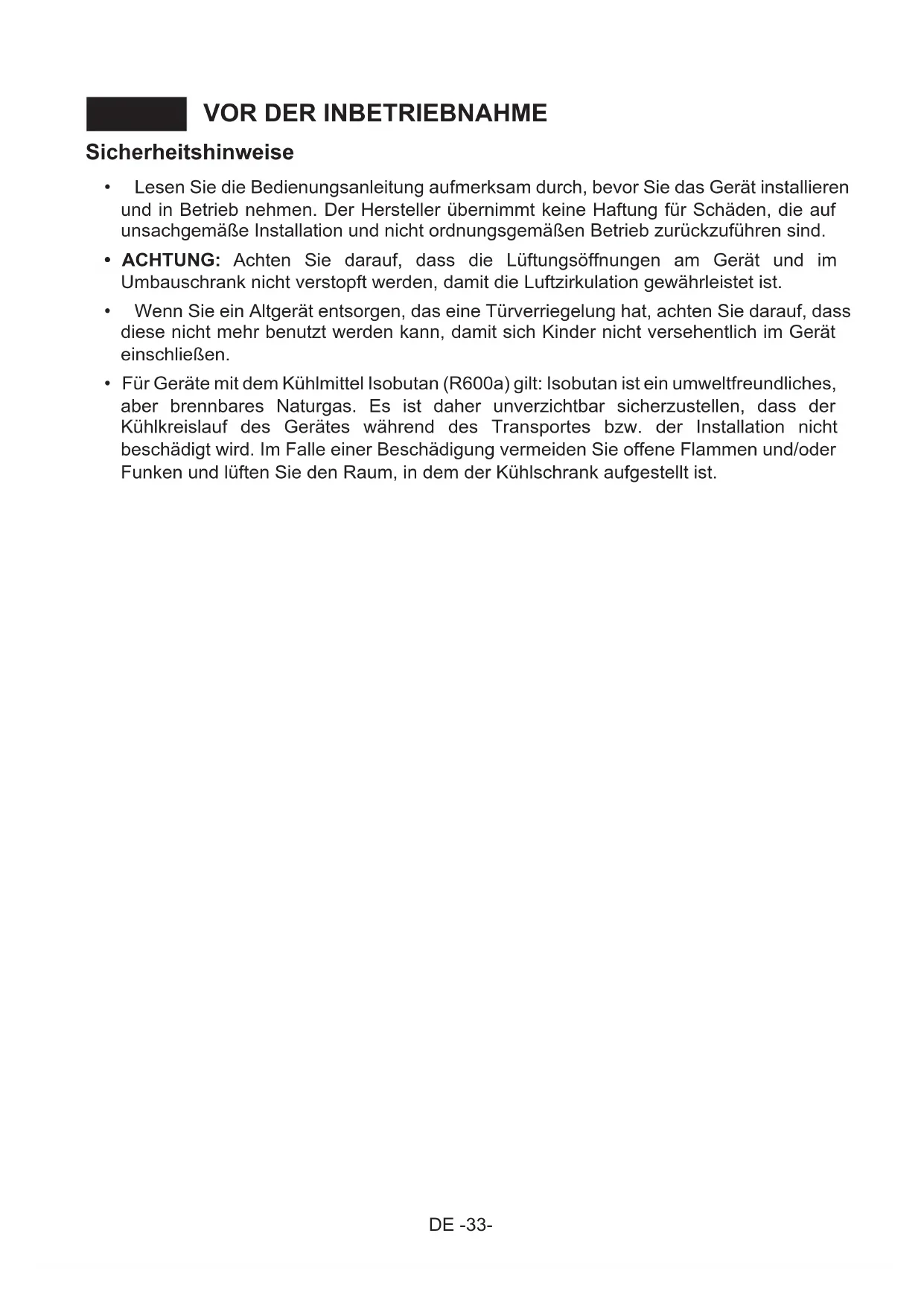

VOR DER INBETRIEBNAHME

Sicherheitshinweise

• Lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die auf unsachgemäße Installation und nicht ordnungsgemäßen Betrieb zurückzuführen sind.
• ACHTUNG: Achten Sie darauf, dass die Lüftungsöffnungen am Gerät und im Umbauschrank nicht verstopft werden, damit die Luftzirkulation gewährleistet ist.
• Wenn Sie ein Altgerät entsorgen, das eine Türverriegelung hat, achten Sie darauf, dass diese nicht mehr benutzt werden kann, damit sich Kinder nicht versehentlich im Gerät einschließen.
• Für Geräte mit dem Kühlmittel Isobutan (R600a) gilt: Isobutan ist ein umweltfreundliches, aber brennbares Naturgas. Es ist daher unverzichtbar sicherzustellen, dass der Kühlkreislauf des Gerätes während des Transportes bzw. der Installation nicht beschädigt wird. Im Falle einer Beschädigung vermeiden Sie offene Flammen und/oder Funken und lüften Sie den Raum, in dem der Kühlschrank aufgestellt ist.

Empfehlungen

! Warnung: Benutzen sie keine mechanischen hilfsmittel oder andere mittel zur beschleunigung des abtauvorgangs. Setzen sie keinerlei elektrogeräte im inneren des gerätes ein. Halten sie die belüftungsöffnungen des gerätes frei. Beschädigen sie nicht den kühlkreislauf des gerätes.

- Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen.

- Hindern Sie Kinder daran, mit dem Gerät zu spielen. Kinder sollten sich niemals in die Schubladen setzen oder an die Tür hängen.

- Vermeiden Sie Adapter oder Mehrfachstecker, sie könnten überhitzen und verschmoren. Keine alten oder verformten Elektrokabel benutzen.

• Die elektrischen Kabel dürfen nicht verdreht oder geknickt werden und müssen von warmen Oberflächen fern gehalten werden.

• Stecken Sie den Stecker nicht mit nassen Händen in die Steckdose.

- Ihr Altgerät enthält Kühlmittel und Isoliermittel, die ordnungsgemäß entsorgt werden müssen. Bevor Sie das Altgerät transportieren, versichern Sie sich, dass der Kühlkreislauf nicht beschädigt wurde.

- Nach der Installation versichern Sie sich, dass das Netzkabel nicht unter dem Gerät eingeklemmt ist.

- Tauen Sie niemals das Gerät unter Verwendung von anderen elektrischen Geräten (Haartrockner u.Ä.) ab. Verwenden Sie auch keine künstlichen Enteisungsmittel und keine spitzen Metallgegenstände, um das Eis vom Gefrierbereich zu entfernen, damit das Kühlsystem nicht beschädigt wird.

- Keine elektrischen Geräte im Kühl- oder Gefrierbereich verwenden.

- Keine Glasflaschen oder Dosen mit Flüssigkeit (insbesondere kohlensäurehaltigen Getränke) in den Gefrierschrank geben, sie könnten beim Einfrieren zerplatzen.

- Berühren Sie die Gefrierflächen nicht mit bloßen Händen, besonders nicht mit nassen Händen, wenn das Gerät in Funktion ist, da die Haut an den Wänden festkleben könnte.

• Das von den Wänden des Gefrierraums entfernte Eis ist nicht zum Verzehr geeignet.

- Das gerät ist nicht zur nutzung durch personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche eignung, wahrnehmung oder geistige fähigkeiten, mangel an erfahrung und wissen verfügen, sofern diese personen nicht von einer verantwortlichen person beaufsichtigt oder in der verwendung des gerätes unterwiesen wurden. Kinder sollten grundsätzlich beaufsichtigt werden, damit sie nicht mit dem gerät spielen.

- Falls das netzkabel beschädigt sein sollte, muss es vom hersteller, einer seiner Serviceniederlassungen oder einer vom hersteller empfohlenen person ausgetauscht werden.

Gerät einschalten

- Bevor Sie das Gerät einschalten, stellen Sie es senkrecht auf und warten Sie mindestens drei Stunden, damit sich das Kühlmittel wieder sammeln und einwandfrei durch die Leitungen zirkulieren kann.

- Vor der Inbetriebnahme empfiehlt es sich, das Gerät sorgfältig zu reinigen, besonders im Innenraum (siehe Reinigung und Wartung).

• Die Installation und der elektrische Anschluss des Gerätes müssen durch qualifiziertes Fachpersonal erfolgen, gemäß den Installationsanweisungen und den geltenden Normen.

- Das Verfahren zum Einbau des Gerätes in das Küchenmöbel ist im beiliegenden Installationsanleitungsheft beschrieben. Der Kühlschrank ist ausschließlich zur Benutzung als Einbaugerät in geeigneten Kücheneinbaumöbeln vorgesehen.

- Das Gerät muss an eine ordnungsgemäß installierte, gesicherte Steckdose angeschlossen werden. Versichern Sie sich, dass die Stromversorgung (AC) und die Spannung der Strominstallation den Angaben auf dem Matrikelschild des Gerätes (befindet sich im Innenraum auf der linken Seite) entsprechen.

- Der Stecker muss in eine geerdete Steckdose gesteckt werden. Sollte die Steckdose nicht geerdet oder mit dem Stecker nicht kompatibel sein, wenden Sie sich bitte an einen d Elektro-Fachbetrieb.

- Sollte das Netzkabel beschädigt sein, muss er durch den Werkskundendienst oder einen entsprechend qualifizierter Fachmann ausgetauscht werden, um Schäden zu vermeiden.

- Der Hersteller übernimmt keinerlei Haftung im Falle einer nicht ordnungsgemäßen Ausführung des Erdungsanschlusses, der in dieser Bedienungsanleitung beschrieben ist.

qualifizierten

- Bei der ersten Inbetriebnahme könnte das Gerät Geruch entwickeln, der jedoch rasch verschwindet, sobald das Gerät anfängt zu kühlen.

BEDIENUNGSANLEITUNG

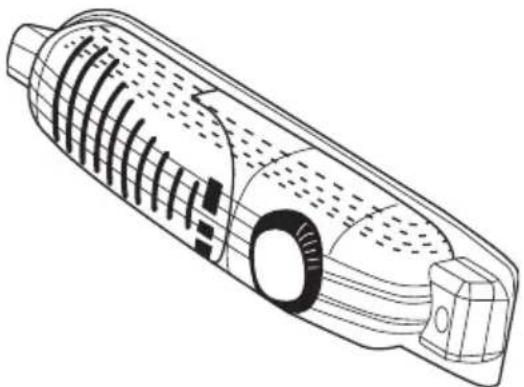

Einstellung des Thermostates

• Der Thermostat reguliert automatisch die Innentemperatur des Köhl- und Gefrierfaches. Durch Drehen des Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen,
  • Die Position "0" bedeutet, dass das Thermostat ausgeschaltet ist und dass nicht gekühlt werden kann.
• Für kurzzeitige Lagerung von Lebensmitteln im Gefrierfach können Sie den Knopf zwischen minimaler und mittlerer Position einsteilen (1-3),
• Für langzeitige Lagerung von Lebensmitteln im Gefrierfach stellen Sie den Knopf auf die mittlere Position (3-4).
• Beachten Sie, dass sich Zimmertemperatur, Temperatur der gelagerten Lebensmittel und das Öffnen und Schließen der Tür auf die Temperatur in den Kühl- und Gefrierfächern auswirken. Falls notwendig, ändern Sie die Temperatureinstellung am Gerät.
• Wenn Sie das Gerät zum ersten Mal einschalten, sollte es idealerweise die ersten 24 Stunden ohne Lebensmittel laufen und die Türe sollte nicht geöffnet werden. Sollten Sie das Gerät sofort benötigen, legen Sie möglichst wenige Lebensmittel hinein.
• Wenn das Gerät ausgeschaltet oder ausgesteckt wird, müssen mindestens 5 Minuten vergehen, bis Sie es wieder in Betrieb nehmen, um den Kompressor nicht zu beschädigen.
• Vollraumkühlschränke (ohne Gefrierfach): Vollraumkühlschränke haben kein Gefrierfach, können aber auf 4 - 6°C herunter kühlen.

LAGERUNG VON LEBENSMITTELN IM GERÄT

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fördert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigt nämlich dazu, sich in den kältesten Punkten des Verdampfers zu konzentrieren und fördert das Abtauen.
• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so, daß eine hinreichende Belüftung im Kühlteil gewährleistet ist.
• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschrankes, da diese daran anfrieren können. Vermeiden Sie häufiges Öffnen der Tür.
• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollten diese im kältesten Teil des Kühlschrankes verstaut werden. Dieser befindet sich auf dem Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch nicht länger als 2 Tage aufbewahrt werden kann.
• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.

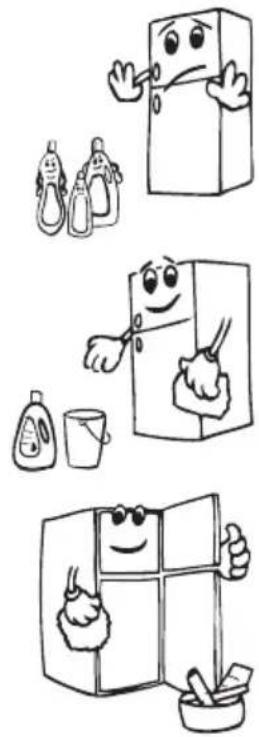

REINIGUNG UND WARTUNG

• Vor der Reinigung Stecker aus der Steckdose ziehen.

• Gerät nicht mit Wasser übergießen.

- Der Kühlraum sollte in regelmäßigen Abständen gereinigt werden. Benutzen Sie hierfür eine Lösung aus lauwarmem Wasser und Natron.

- Zubehörteile separat mit Seifenwasser reinigen. Nicht in den Geschirrspüler geben.

- Keine scheuernden oder ätzenden Reinigungsmittel verwenden. Nach der Reinigung einfach mit klarem Wasser nachwischen und sorgfältig trocknen. Schließlich Netzstecker mit trockenen Händen wieder in die Steckdose stecken.

- Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet dort von selbst.

• Die Abtauwasserschale und die Abtaurinne sollten ab und an gereinigt werden. Achten Sie darauf, dass die Öffnung in der Abtaurinne nicht verstopft wird und rein sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks statt in der Auffangschale sammelt.

- Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung gießen.

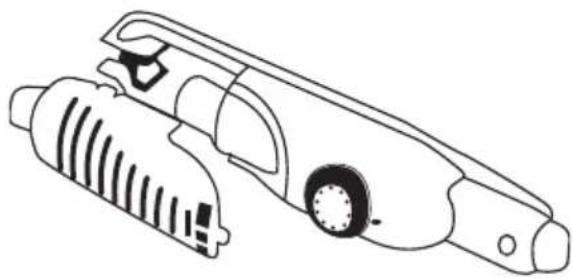

Wechseln der Glühlampe

Wenn Sie die Glühlampe aus dem Kühlteil wechseln wollen:

1. Netzstecker aus der Steckdose ziehen

2. Lichtdeckel durch Drücken der seitlichen Haken entfernen.

3. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)

4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.

TRANSPORT UND STANDORTÄNDERUNG

Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.
- Während des Transportes Gerät mit einem festen Seilsichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.
- Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen.

Sollte der Kühlschrank nicht richtig funktionieren, könnte das eine geringfügige Ursache haben. Daher prüfen Sie zuerst Folgendes, bevor Sie den Kundendienst rufen.

Das Gerät kühlt nicht

Prüfen Sie, ob:

• sich evtl. ein Stromausfall ereignet hat,
  • der Netzstecker abgezogen bzw. nicht richtig eingesteckt ist,
• der Thermostatknopf auf „0“ eingestellt ist,
• die Steckdose defekt ist. Um das zu prüfen, stecken Sie den Stecker eines anderen Gerätes in die Steckdose und kontrollieren Sie, ob es funktioniert.

Das Gerät kühlt nicht richtig

Prüfen Sie, ob

• zu viele frische Speisen in das Gerät gegeben wurden,
  • die Türen nicht richtig geschlossen sind.
• Im Einbaumöbel sind evtl. nicht genügend Lüftungsöffnungen vorhanden, wie in der Installationsanleitung angegeben.

Das Gerät gibt Geräusche von sich:

Das Kühlmittel, das in den Leitungen des Kühlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Geräusch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist kein Grund zur Beunruhigung, sondern ist als völlig normal anzusehen. Sollten

Sie andersartige Geräusche wahrnehmen, versichern Sie sich,

• dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.
  • ob die Gegenstände auf oder in dem Kühlschrank vibrieren.

Sollte sich Wasser am Kühlschrankboden ansammeln

prüfen Sie, ob:

das Abflussloch des Abtauwassers verstopft ist (sollte das der Fall sein, reinige Öffnung mit dem mitgelieferten Draina-gewerkzeug).

Falls Ihr Kühlgerät nicht richtig kühlen sollte:

Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben finden Sie auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.

Klimaklasse	Umgebungstemperatur °C
T	zwischen 16 und 43 °C
ST	zwischen 16 und 38 °C
N	zwischen 16 und 32 °C
SN	zwischen 10 und 32 °C

Konformitätserklärung

• Die Klimaklasse Tropenstehtlt. den Normen TSENISO 15502 für Umgebungstemperaturen zwischen 16°C und 43°C
• Die Konstruktion des Geräts entspricht den Normen E N1 55 02, IE C6 03 35 -1 / IEC60335-2-24, 2004/108/EC.

Empfehlungen

• Um das Nutzvolumen zu erhöhen und aus ästhetischen Gründen ist die Kühlschlange des Kühlschranks in der Rückwand des Kühlbereichs eingelassen. Wenn der Kompressor in Betrieb ist, bilden sich an der Kühlschrankrückwand eine dünne Reifschicht oder einige Tropfen Wasser. Das ist völlig normal. Das Gerät sollte nur dann abgetaut werden, wenn sich an der Rückwand eine ziemlich dicke Eisschicht gebildet haben sollte.
• Wenn das Gerät für längere Zeit nicht benutzt wird, stellen Sie den Thermostatknopf auf die Position „0“. Tauen Sie das Gerät ab und lassen Sie danach die Tür offen, damit die Bildung von üblen Gerüchen oder gar Schimmel vermieden wird.

Fragen Sie bitte Ihre Stadtverwaltung über die Entsorgung von WEEE für Wiederverwendung, Recycling und Recovery-Zwecke.

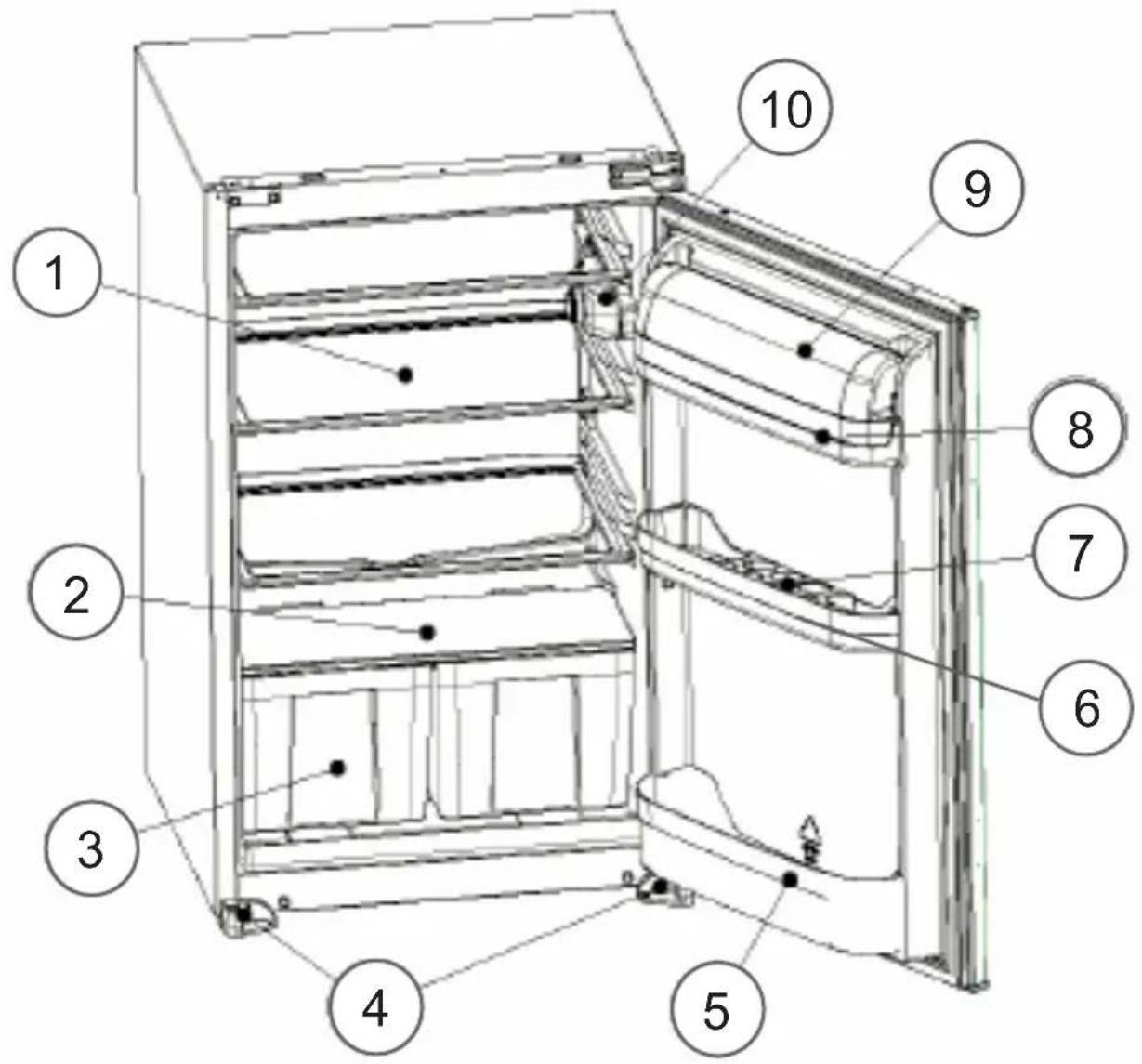

INNENAUSSTATTUNG UND ZUBEHÖRTEILE

Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

1) Ablagefläche Kühlraum
2) Gemüsefachabdeckung (Sicherheitsglas)
3) Gemüsefach
4) Linker und rechter Fuß
5) Türabstellregal für Flaschen
6) Türabstellregal mittlere Ebene
7) Eierablage
8) Türabstellregal obere Ebene
9) Abdeckung obere Ebene
10) Thermostat
