MODE D'EMPLOI ERB 36301 X1 ELECTROLUX

notice d'utilisation user manual gebruiksaanwijzing benutzerinformation brugsanvisning Réfrigérateur-congélateur Fridge-Freezer Koelkast-Vriezer Integrierbare Kühl-/Gefrierkombination Køle-/fryseskab ERB36301X1Electrolux. Thinking of you. Partagez notre imagination sur www.electrolux.com Sommaire Consignes de sécurité 2 Fonctionnement 4 Première utilisation 5 Utilisation quotidienne 5 Conseils utiles 7 Entretien et nettoyage 8 Que faire si… 9 Caractéristiques techniques 11 Installation 11 En matière de sauvegarde de l'environnement 14 Sous réserve de modifications Consignes de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et aver- tissements, avant d'installer et d'utiliser l'ap- pareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute per- sonne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sé- curité. Conservez cette notice avec l'appa- reil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionne- ment et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sé- curité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dom- mages dus au non-respect de ces instruc- tions. Sécurité des enfants et des personnes vulnérables

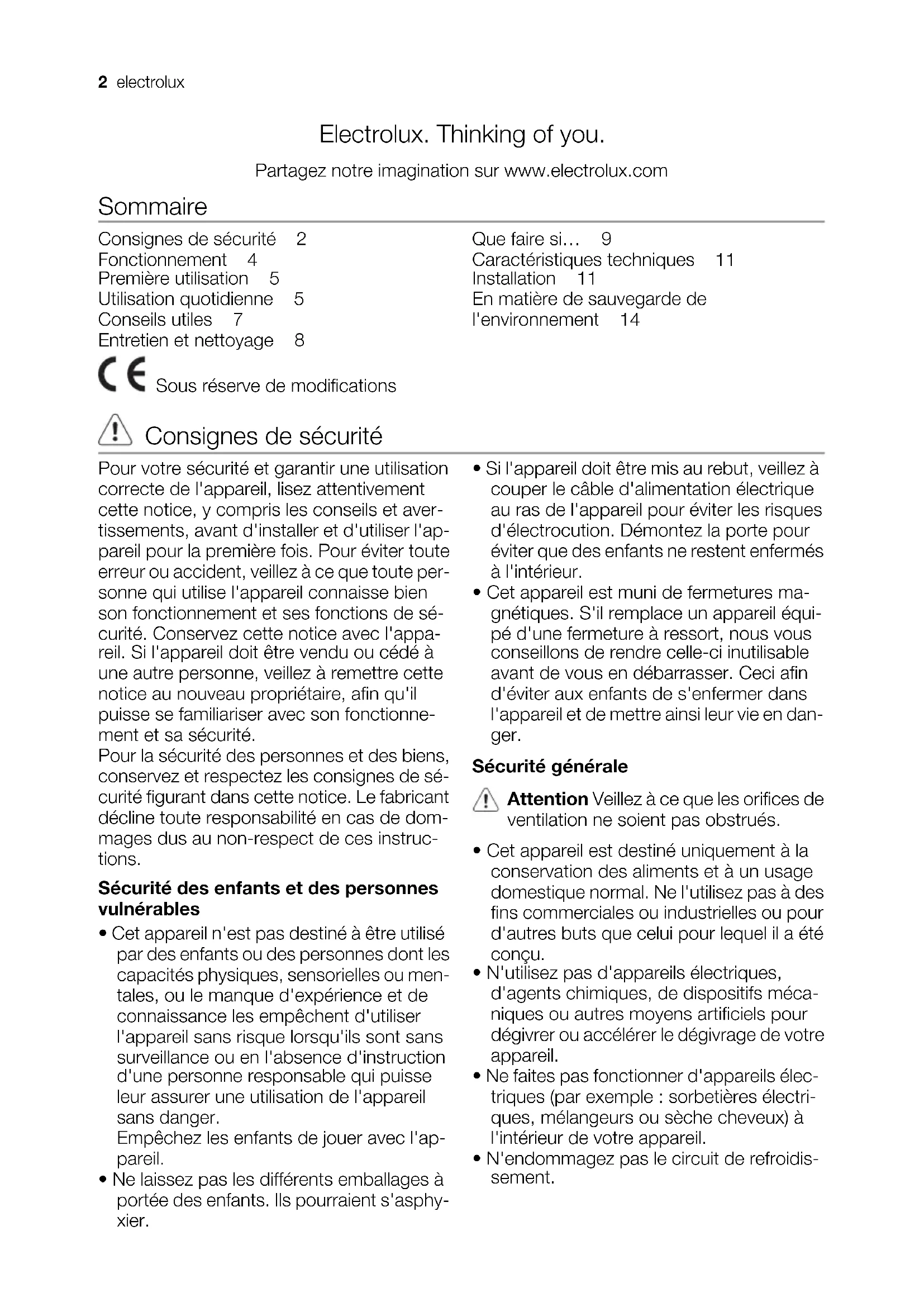

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou men- tales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'ap- pareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphy- xier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures ma- gnétiques. S'il remplace un appareil équi- pé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en dan- ger. Sécurité générale Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation des aliments et à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

• N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs méca- niques ou autres moyens artificiels pour dégivrer ou accélérer le dégivrage de votre appareil.

• Ne faites pas fonctionner d'appareils élec- triques (par exemple : sorbetières électri- ques, mélangeurs ou sèche cheveux) à l'intérieur de votre appareil.

• N'endommagez pas le circuit de refroidis- sement. 2 electrolux• Conformément au règlement UTE- C-73-997 de juillet 2006, seules les per- sonnes ayant reçues une formation spéci- fique aux fluides inflammables peuvent in- tervenir sur cet appareil qui contient des hydrocarbures. Ce gaz est néanmoins in- flammable. Pendant le transport et l'installation de vo- tre appareil, assurez-vous qu'aucune par- tie du circuit n'est endommagée. Si un composant du circuit réfrigérant est endommagé : – évitez les flammes nues (briquet) et tou- te autre source d'allumage (étincelles) – aérez la pièce dans laquelle se trouve l'appareil

• Ne modifiez pas ou n'essayez pas de mo- difier les caractéristiques de cet appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'in- cendies et/ou d'électrocutions. Avertissement Les composants élec- triques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un électricien qualifié.

1. N'utilisez pas de rallonge au niveau du

câble d'alimentation.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant en- dommagée peut s'échauffer et causer un incendie.

3. Assurez-vous de pouvoir accéder à la

prise secteur de l'appareil.

4. Ne tirez pas sur le câble d'alimentation.

5. Si la fiche du cordon d'alimentation est

desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur

de l'ampoule d'éclairage n'est pas pré- sent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées ou les produits con- gelés ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.

• Évitez les expositions prolongées de l'ap- pareil aux rayons solaires. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in- flammables dans l'appareil (risque d'ex- plosion).

• Ne placez pas d'aliments directement contre la partie arrière de l'appareil.

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés confor- mément aux instructions de leur fabricant.

• Respectez scrupuleusement les recom- mandations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.

• Ne placez ni bouteilles ni boîtes de bois- sons gazeuses dans le compartiment con- gélateur, elles pourraient éclater.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil ; la température très basse à la- quelle ils se trouvent peut provoquer des brûlures. Entretien et nettoyage

• Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupez le courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat- ter la couche de givre. N'employez pour cela qu'une spatule en plastique.

• Contrôlez régulièrement l'orifice d'évacua- tion de l'eau de dégivrage dans le com- partiment réfrigérateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulera au fond du compartiment réfri- gérateur. Installation Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

1) si l'appareil en est équipé

2) Si l'appareil est sans givre

electrolux 3• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiate- ment au revendeur de l'appareil les dom- mages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au- tour de l'appareil pour éviter qu'il ne sur- chauffe. Pour assurer une ventilation suffi- sante, respectez les instructions de la no- tice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuis- son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac- cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessai- res à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et ré- paré que par un Service après-vente au- torisé, exclusivement avec des pièces d'origine. Protection de l'environnement Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'en- vironnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagè- res et les déchets urbains. La mousse d'isolation contient des gaz inflamma- bles : l'appareil sera mis au rebut con- formément aux règlements applicables disponibles auprès des autorités loca- les. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables. Fonctionnement Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une po- sition moyenne. Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "0". Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid mini- mum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maxi- mum. Une position moyenne est la plus indi- quée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

3) Si un branchement sur le réseau d'eau est prévu

4 electroluxPremière utilisation Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoi- res internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. Important N'utilisez pas de produits abra- sifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition. Utilisation quotidienne Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps. Pour congeler les denrées fraîches, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Important Dans ce cas, la température du compartiment réfrigérateur peut chuter au- dessous de 0°C. Si cela se produit, repositionnez le bouton du thermostat sur un réglage plus chaud. Placez les denrées fraîches à congeler dans le compartiment supérieur. Conservation des aliments congelés À la mise en service ou après un arrêt pro- longé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'in- troduire les produits dans le compartiment. Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis). La décongélation Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfri- gérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponi- ble pour cette opération. Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue. Clayettes amovibles Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayet- tes puissent être placées en fonction des be- soins. Casier porte-bouteilles Placez les bouteilles (avec l'ouverture sur le devant) sur le support prévu à cet effet. Important Si le support est installé horizontalement, placez-y seulement des bouteilles fermées. electrolux 5Le support peut être incliné pour faciliter le rangement de bouteilles déjà ouvertes. Pour ce faire, tirez le support vers le haut pour le faire pivoter vers le haut et placer la partie frontale au niveau supérieur. Emplacement des balconnets de la porte En fonction de la taille des paquets d'ali- ments conservés, les balconnets de la porte peuvent être positionnés à différentes hau- teurs. Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flè- ches pour les dégager, puis repositionnez- les selon les besoins. Bac à légumes Ce bac est adapté pour la conservation de fruits et légumes. Il possède une cloison, qui selon vos be- soins, permet de séparer les aliments. Selon le modèle, une grille permet de pré- server les fruits et légumes de toute humidité pouvant s'accumuler au fond du bac. Tous les éléments du bac sont amovibles pour faciliter le nettoyage. Retrait des paniers de congélation du congélateur Les paniers de congélation sont équipés d'un arrêt afin d'empêcher leur retrait acci- dentel ou chute. Pour retirer le panier du con- gélateur, tirez-le vers vous et en atteignant 6 electroluxl'arrêt, retirez-le en inclinant la partie avant vers le haut. Pour le remettre, relevez légèrement l'avant du panier et insérez-le dans le congélateur. Une fois que vous avez dépassé les butées d'arrêt, poussez les paniers dans la bonne position. Conseils utiles Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le thermostat est réglé sur Max et l'appareil est plein. Il est possible que le compres- seur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter cet inconvé- nient, placez le thermostat sur une position moins élevée de façon à permettre un dé- givrage automatique et, par conséquent, des économies de courant. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légu- mes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois net- toyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des ré- cipients étanches spéciaux ou enveloppez- les soigneusement dans des feuilles d'alumi- nium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés. Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• l'identification des emballages est impor- tante : indiquez la date de congélation du produit et respectez la durée de conser- vation indiquée par le fabricant.

• Les glaçons consommés dès leur sortie du congélateur peuvent évnetuellement pro- voquer des brûlures ;

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments ; electrolux 7• ne laissez pas des aliments frais, non con- gelés, entrer en contact avec des aliments déjà congelés afin d'éviter que la tempé- rature de ces derniers n'augmente ;

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assu- rez-vous que les emballages sont étan- ches ;

• préparez les aliments en petites portions pour une congélation rapide et uniforme et de façon à pouvoir décongeler par la suite uniquement la quantité nécessaire ;

• congelez seulement des aliments de qua- lité supérieure et frais, après les avoir soi- gneusement nettoyés ;

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée entre-temps ;

• L'identification des emballages est impor- tante : indiquez la date de congélation du produit, et respectez la durée de conser- vation indiquée par le fabricant. Conseils pour la conservation des produits surgelés et congelés du commerce Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;

• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.

• une fois décongelés, les aliments se dété- riorent rapidement et ne peuvent pas être recongelés.

• respecter la durée de conservation indi- quée par le fabricant. Entretien et nettoyage Attention débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effec- tués que par du personnel autorisé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.

• rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opé- ration améliore les performances de l'appa- reil et permet des économies d'énergie. Important Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine re- commandés par les fabricants contiennent des produits chimiques qui peuvent atta- quer/endommager les pièces en plastique utilisées dans cet appareil. Il est par consé- quent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'ap- pareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du com- presseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'éva- cuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empê- cher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Net- toyez l'orifice d'écoulement de l'eau de dé- 8 electroluxgivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice. Dégivrage du congélateur Une certaine quantité de givre se formera toujours sur les plateaux du congélateur et autour du compartiment supérieur. Périodiquement (toutes les 2 ou 3 semaines) ou lorsque la couche de givre atteint une épaisseur d'environ 3-5 mm, grattez la mince couche de givre qui recouvre les parois. Pour dégivrer, suivez les instructions ci-des- sous :

• Débranchez l'appareil.

• Sortez les denrées surgelées et conge- lées. Enveloppez celles-ci dans plusieurs feuilles de papier journal, ou mieux, dans des emballages isothermes. Conservez- les dans un endroit frais.

• Retirez les tiroirs du congélateur

• Conservez également les tiroirs dans un endroit frais. Vous pouvez accéléré le processus de dégi- vrage en plaçant un bol d'eau chaude (non bouillante) dans le congélateur.

• Sortez la gouttière d'évacuation comme indiqué et placez-la dans le tiroir inférieur dans lequel s'écoulera l'eau de dégivrage.

• Vous pouvez accélérer le dégivrage en re- tirant avec précaution la couche de givre. Utilisez pour cela une spatule en plastique.

• Le dégivrage terminé, procédez au net- toyage de l'appareil. Essuyez-le correcte- ment et remettez en place la gouttière d'évacuation.

• Rebranchez l'appareil et remettez-le en service. Deux heures plus tard, replacez les pro- duits surgelés ou congelés (s'il y lieu). Important N'utilisez jamais de couteau ou d'objet métallique ou tranchant, vous risquez de détériorer l'évaporateur. N'utilisez jamais de dispositif mécanique ou de moyens artificiels autres que ceux recommandés dans cette notice d'utilisation pour accélérer le processus de dégivrage. Une augmentation de la température des aliments surgelés pendant le dégivrage peut raccourcir leur durée de conservation. Que faire si… Attention Avant d'essayer de résoudre un quelconque problème, débranchez l'appareil. Tout problème non mentionné dans le présent manuel, doit être exclusivement confié à un électricien qualifié ou une personne compétente. Important Le fonctionnement de l'appareil produit certains bruits (compresseur et système réfrigérant). Ces bruits sont normaux. electrolux 9Anomalie Cause possible Solution L'appareil est bruyant. L'appareil n'est pas bien appuyé. Vérifiez la stabilité de l'appareil (les quatre pieds doivent reposer par terre). Le compresseur fonction- ne en continu. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". La porte a été ouverte trop sou- vent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambiante avant de le stocker. La température ambiante est trop élevée. Abaissez la température de la piè- ce. De l'eau coule sur la pla- que arrière du réfrigéra- teur. Pendant le dégivrage automati- que, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau coule dans le ré- frigérateur. L'orifice d'écoulement de l'eau est obstrué. Nettoyez l'orifice. Des produits empêchent que l'eau coule dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière. De l'eau coule sur le sol. L'eau de dégivrage ne coule pas dans le plateau d'évaporation si- tué au dessus du compresseur. Fixez le tuyau de sortie de l'eau au plateau d'évaporation. Il y a trop de givre. Les produits ne sont pas bien en- veloppés. Enveloppez mieux les produits. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La température de l'appa- reil est trop basse. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La température de l'appa- reil est trop élevée. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus basse. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambiante avant de le stocker. Trop de produits ont été intro- duits ensemble. Introduisez moins de produits en même temps. La température du réfri- gérateur est trop élevée. Il n'y a aucune circulation d'air froid dans l'appareil. Assurez-vous qu'il y ait une circu- lation d'air froid dans l'appareil. La température du con- gélateur est trop élevée. Les produits sont trop près les uns des autres. Stockez les produits de façon à permettre la circulation de l'air froid. L'appareil ne fonctionne pas. L'appareil est à l'arrêt. Mettez l'appareil en marche. 10 electroluxAnomalie Cause possible Solution La fiche n'est pas correctement branchée sur la prise. Branchez correctement la fiche sur la prise. Le courant n'arrive pas à l'appa- reil. La prise n'est pas alimentée. Branchez un autre appareil électri- que sur la prise. Faites appel à un électricien qualifié. L'ampoule ne fonctionne pas. L'ampoule est défectueuse. Consultez le paragraphe "Rempla- cement de l'ampoule d'éclairage". En cas d'anomalie de fonctionnement et si malgré toutes les vérifications une interven- tion s'avère nécessaire, contactez le service après-vente de votre magasin vendeur. Remplacement de l'ampoule d'éclairage Pour remplacer l'ampoule, suivez les instruc- tions ci-dessous :

1. Coupez l'alimentation électrique.

2. Dévissez la vis du diffuseur.

3. Décrochez la pièce mobile en appuyant

dessus comme illustré.

4. Remplacez l'ampoule par un modèle

semblable de même puissance (la puis- sance maximale est indiquée sur le diffu- seur).

5. Fixez le diffuseur en place.

6. Serrez la vis du diffuseur.

7. Rebranchez l'appareil.

8. Ouvrez la porte et vérifiez si l'ampoule

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez

le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défec-

tueux. Contactez le Service Après-vente. Caractéristiques techniques Dimensions Hauteur 1850 mm Largeur 595 mm Profondeur 632 mm Autonomie de fonctionnement 20 h Les informations techniques se trouvent sur la plaque signalétique sur la paroi intérieure gauche de l'appareil et sur l'étiquette éner- gétique. Installation Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil. Emplacement Installez cet appareil à un endroit où la tem- pérature ambiante correspond à la classe cli- matique indiquée sur la plaque signalétique de l'appareil : electrolux 11Classe climati- que Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16° à + 43 °C Emplacement Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson aux rayons solaires trop intenses). Veillez à ce que l'air circule librement tout autour de l'appareil. Pour obtenir les meilleures perfor- mances possibles, si vous souhaitez placer l'appareil sous un élément, il est indispensa- ble de laisser un espace d'au moins 100 mm entre le dessus de l'appareil et l'élément su- périeur. Théoriquement, l'appareil ne doit pas être placé sous un élément. Calez soi- gneusement l'appareil en agissant sur le(s) pied(s) réglable(s). Avertissement L'appareil doit pouvoir être débranché à tout moment. Il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la pla- que signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformé- ment aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des con- signes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires. Entretoises arrières Vous trouverez à l'intérieur de l'envelop- pe contenant la documentation, deux entretoises qui doivent être installées comme indiqué dans la figure. Desserrez les vis et introduisez l'entretoise sous la tête de vis, puis resserrez les vis.

Mise à niveau Veillez à caler soigneusement l'appareil en agissant sur les deux pieds réglables de de- vant. 12 electroluxRetrait des supports de clayette Votre appareil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport. Pour les enlever, procédez comme suit :

1. Déplacez les supports de clayette dans le

sens de la flèche (A).

2. Soulevez la clayette de l'arrière et pous-

sez-la vers l'avant pour la dégager (B).

3. Enlevez les dispositifs de retenue (C).

Réversibilité de la porte Avertissement Avant d'effectuer une quelconque opération sur l'appareil, débranchez l'appareil. Important Pour effectuer les opérations suivantes, demandez à une autre personne de vous aider et de maintenir fermement les portes de l'appareil. Pour inverser le sens d'ouverture de la porte, procédez comme suit :

1. Ouvrez les portes. Dévissez la charnière

intermédiaire (m2). Enlevez l'entretoise en plastique (m1).

2. Enlevez les portes.

3. Retirez le cache (b1) avec un outil. Dé-

vissez le pivot inférieur (b2) et l'entretoise (b3) et remontez-les sur le côté opposé.

4. Replacez le cache (b1) sur le côté oppo-

5. Enlevez les butées (1) et placez-les sur

les portes de l'autre côté.

electrolux 136. Dévissez le pivot supérieur (t1) et vissez- le de l'autre côté.

7. Retirez la goupille du cache de gauche

de la charnière intermédiaire (m3,m4) et placez-la de l'autre côté.

8. Insérez la goupille de la charnière inter-

médiaire (m5) dans le trou de gauche de la porte inférieure.

9. Replacez la porte inférieure sur le pivot

de la charnière inférieure (b2).

10. Installez la porte supérieure sur le pivot

de la charnière supérieure (t1).

11. Replacez la porte supérieure sur le pivot

de la charnière intermédiaire (m5) en in- clinant légèrement les deux portes.

12. Revissez la charnière intermédiaire (m2).

N'oubliez pas de placer l'entretoise en plastique (m1) sous la charnière intermé- diaire. Veillez à ce que les bords des por- tes soient parallèles au bord de l'appa- reil.

13. Replacez l'appareil, mettez-le à niveau et

attendez au moins deux heures avant de le rebrancher. Vérifiez une dernière fois que :

• Toutes les vis sont serrées.

• Le joint magnétique adhère à la carrosse- rie.

• La porte ouvre et ferme correctement. Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si vous ne voulez pas attendre que le joint reprenne sa dimension naturelle après un certain temps, vous pouvez accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux. Si vous ne souhaitez pas modifier vous-mê- me le sens d'ouverture des portes, veuillez contacter le service après-vente de votre magasin vendeur. Le service après-vente procèdera à cette opération à vos frais. En matière de sauvegarde de l'environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. 14 electroluxElectrolux. Thinking of you. Share more of our thinking at www.electrolux.com Contents Safety information 15 Operation 17 First use 17 Daily use 17 Helpful hints and tips 20 Care and cleaning 20 What to do if… 22 Technical data 24 Installation 24 Environmental concerns 27 Subject to change without notice Safety information In the interest of your safety and to ensure the correct use, before installing and first us- ing the appliance, read this user manual carefully, including its hints and warnings. To avoid unnecessary mistakes and accidents, it is important to ensure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these in- structions and make sure that they remain with the appliance if it is moved or sold, so that everyone using it through its life will be properly informed on appliance use and safe- ty. For the safety of life and property keep the precautions of these user's instructions as the manufacturer is not responsible for dam- ages caused by omission. Children and vulnerable people safety
