Caractéristiques	Détails
Type de sèche-linge	Sèche-linge à condensation
Capacité de séchage	7 kg
Classe énergétique	B
Dimensions (HxLxP)	85 x 60 x 60 cm
Poids	37 kg
Programme de séchage	Programmes variés incluant coton, synthétique, délicat
Affichage	Écran LED avec indicateurs de cycle
Système de filtration	Filtre à peluches accessible
Consommation d'énergie	4,02 kWh par cycle
Niveau sonore	65 dB
Fonctionnalités supplémentaires	Départ différé, anti-vibration
Maintenance	Nettoyage régulier du filtre et du réservoir d'eau
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	2 ans pièces et main-d'œuvre

FOIRE AUX QUESTIONS - TD 4100 Zanussi-Electrolux

Mon sèche-linge Zanussi-Electrolux TD 4100 ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le minuteur est réglé.

Pourquoi mon sèche-linge laisse-t-il des vêtements humides ?

Cela peut être dû à un filtre à peluches obstrué. Nettoyez le filtre et vérifiez également que le réservoir d'eau est vidé si votre modèle en est équipé.

Le sèche-linge fait un bruit étrange pendant le fonctionnement, que dois-je faire ?

Éteignez l'appareil et vérifiez si des objets étrangers sont coincés dans le tambour ou le filtre. Si le bruit persiste, contactez un technicien.

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez le couvercle du filtre à peluches, retirez-le et enlevez les peluches accumulées. Lavez-le sous l'eau tiède si nécessaire et laissez-le sécher avant de le remettre en place.

Mon sèche-linge ne chauffe pas, que faire ?

Vérifiez que le réglage de chaleur est correctement sélectionné. Si le problème persiste, il se peut qu'il y ait un problème avec l'élément chauffant ou le thermostat, nécessitant l’intervention d’un professionnel.

À quelle fréquence dois-je nettoyer le condenseur ?

Il est recommandé de nettoyer le condenseur tous les 6 mois pour assurer un fonctionnement optimal de votre sèche-linge.

Puis-je sécher tous les types de tissus dans mon sèche-linge ?

Non, certains tissus comme la laine ou les vêtements avec des étiquettes 'lavage à la main' ne doivent pas être séchés en machine. Consultez les étiquettes de vos vêtements pour des instructions spécifiques.

Comment puis-je réduire le temps de séchage ?

Assurez-vous de ne pas surcharger le tambour et séparez les vêtements lourds des légers. Utilisez également les réglages appropriés pour le type de linge que vous séchez.

Que faire si mon sèche-linge affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Cela peut indiquer un problème que vous pouvez résoudre ou nécessiter l'assistance d'un professionnel.

Comment prolonger la durée de vie de mon sèche-linge ?

Nettoyez régulièrement le filtre à peluches et le condenseur, évitez de surcharger l'appareil et faites appel à un professionnel pour un entretien annuel.

MODE D'EMPLOI TD 4100 Zanussi-Electrolux

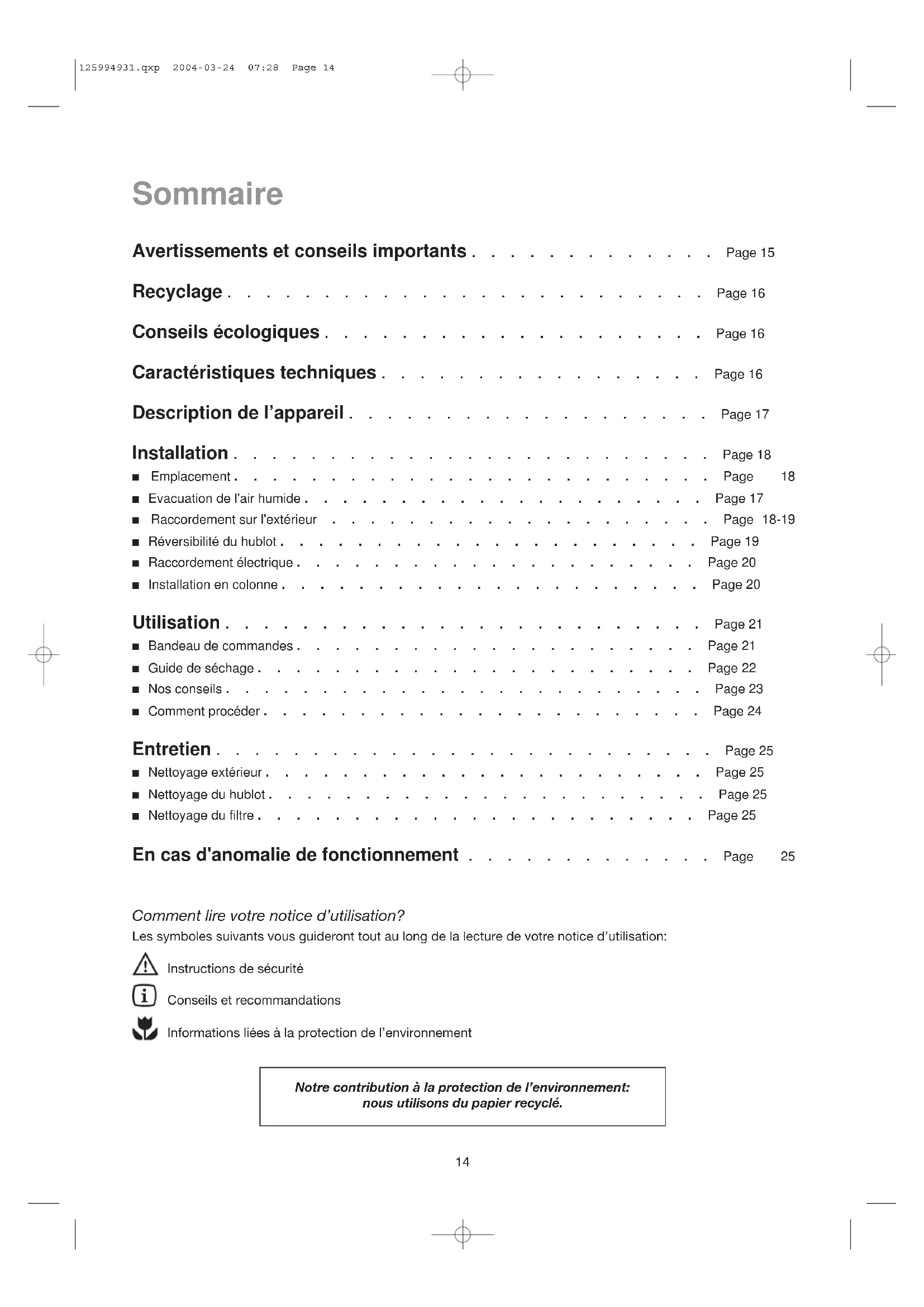

Avertissements et conseils importants .............Page 15 Recyclage .........................Page 16 Conseils écologiques ....................Page 16 Caractéristiques techniques .................Page 16 Description de l’appareil ...................Page 17 Installation .........................Page 18 Emplacement .........................Page 18 Evacuation de l'air humide .....................Page 17 Raccordement sur l'extérieur ....................Page 18-19 Réversibilité du hublot ......................Page 19 Raccordement électrique .....................Page 20 Installation en colonne ......................Page 20 Utilisation .........................Page 21 Bandeau de commandes .....................Page 21 Guide de séchage .......................Page 22 Nos conseils .........................Page 23 Comment procéder .......................Page 24 Entretien ..........................Page 25 Nettoyage extérieur .......................Page 25 Nettoyage du hublot .......................Page 25 Nettoyage du filtre .......................Page 25 En cas d'anomalie de fonctionnement .............Page 25 Comment lire votre notice d’utilisation? Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation: Instructions de sécurité Conseils et recommandations Informations liées à la protection de l’environnement Notre contribution à la protection de l’environnement: nous utilisons du papier recyclé. 125994931.qxp 2004-03-24 07:28 Page 14Avertissements et conseils importants

FRANCAIS Lisez attentivement cette notice d'utilisation avant d'utiliser votre appareil. Conservez cette notice pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.

Les avertissements suivants sont donnés pour votre sécurité. Nous vous prions de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil. INSTALLATION

A réception de l'appareil, il est nécessaire de faire les «réserves d'usage» en présence du livreur (dégâts esthétiques par exemple).

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil faites appel à un électricien qualifié.

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.

Votre sèche-linge a été conçu pour évacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié à aucun autre système d'aération servant à d'autres appareils. UTILISATION

Votre appareil est destiné à un usage domestique. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

Débranchez toujours l'appareil après son utilisation.

Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion.

Contrôlez qu'un briquet n'est pas resté dans une poche.

Pendant le fonctionnement, le hublot peut atteindre des températures élevées: veillez par conséquent à ce que les enfants en bas âge ne s'en approchent pas.

S'il était nécessaire d'ouvrir le hublot au cours du séchage, faites attention à ne pas toucher la partie intérieure du hublot, qui est très chaude.

Laissez le hublot entrouvert lorsque le sèche-linge n'est pas utilisé pour préserver le joint du hublot, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.

Le filtre doit être nettoyé après chaque utilisation.

N'utilisez jamais l'appareil avec un filtre endommagé. Cela pourrait provoquer un incendie. DEPANNAGE

N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants.

Seul un Service Après-Vente recommandé est habilité à intervenir. En cas d'intervention, exigez des pièces de rechange certifiées constructeur. SECURITE

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet appareil.

Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.

Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement. 125994931.qxp 2004-03-24 07:28 Page 1516 Caractéristiques techniques DIMENSIONS: hauteur 85 cm largeur 60 cm profondeur 57 cm PUISSANCE DE BRANCHEMENT: 220/230 V/50 Hz

PUISSANCE TOTALE ABSORBEE: 2600 W

FUSIBLE: 16 A CAPACITE DE SECHAGE: coton, lin 5,0 kg synthétiques 2,5 kg Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23 CEE 19/02/73 (Basse tension) et modifications successives; - 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives. RECYCLAGE

Recyclage de l’emballage Tous les matériaux marqués par le symbole sont recyclables. Pour qu’ils puissent être récupérés (recyclés), il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).

Mise à la casse de l’ancien appareil Informez-vous auprès de la municipalité au sujet de l’endroit où déposer l’ancien appareil pour qu’il puisse être ensuite recyclé ou détruit. CONSEILS ECOLOGIQUES Afin de réaliser des économies d’énergie, nous vous conseillons de respecter les instructions suivantes:

Utilisez si possible l’appareil à pleine capacité; des charges partielles sont peu économiques.

Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'où économie d'énergie.

Evitez de sécher le linge trop longtemps: choisissez le programme de séchage en fonction de la nature des textiles et du degré de séchage désiré.

Pour utiliser l'appareil à pleine capacité vous pouvez sécher en une fois du linge “prêt à ranger” avec du linge “prêt à repasser”. Sélectionnez le temps de séchage pour “prêt à repasser” et à la fin du programme retirez ce linge. Complétez le programme en sélectionnant un temps supplémentaire pour le linge “prêt à ranger”.

Nettoyez régulièrement les filtres pour éviter des temps de séchage trop longs: vous économiserez de l’énergie.

Pendant le fonctionnement de l’appareil, la température ambiante ne doit pas dépasser + 35°C. 125994931.qxp 2004-03-24 07:28 Page 16Description de l’appareil

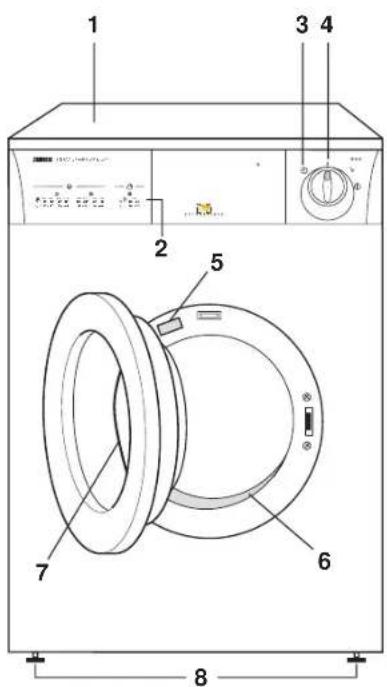

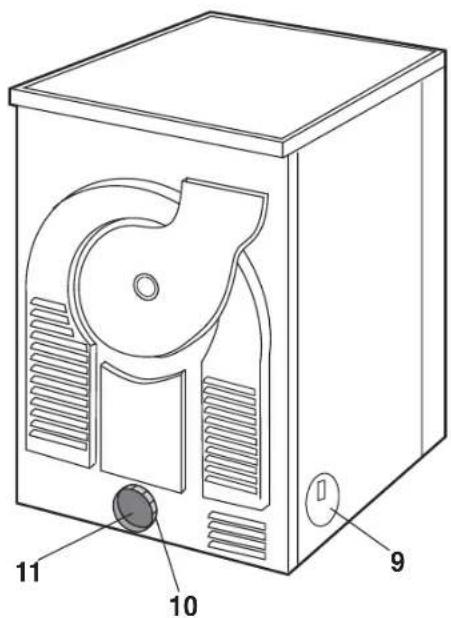

FRANCAIS 1 Plan de travail 2 Guide de séchage 3 Voyant de fonctionnement 4 Minuteur 5 Plaque signalétique 6 Filtre 7 Poignée de porte 8 Pieds réglables 9 Sortie air humide sur les côtés 10 Raccord 11 Sortie air humide à l’arrière

125994931.qxp 2004-03-24 07:28 Page 1718 Installation Emplacement Votre appareil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l'appareil pendant son fonctionnement. Vous devez prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l'appareil. L’endroit doit être propre et exempte de poussière. Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds. Ne démontez pas les pieds, ne limitez pas la circulation de l’air au sol par de tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l’endommager. Un excès de condensation dans la pièce prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la pièce peut être obtenue par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'extérieur. La température ambiante du local ne doit pas excéder 35°C lorsque l’appareil est en fonction. Evacuation de l'air humide L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les côtés de l'appareil. Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil. Le raccordement sur l'extérieur Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100 mm de diamètre, livré avec l’appareil, sur la sortie choisie. Pour relier le tuyau à l'appareil il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrière et ensuite introduire le tuyau dans l'orifice d'évacuation choisi. Si votre appareil est placé dans un local très froid, percez un trou au point B de 3 mm et déposez un récipient plat dessous pour y récupérer l'eau de condensation. Le tuyau ne devra pas présenter plus de deux coudes.

attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées. Remarqe: Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches. Un débit maximum d'évacuation d'au moins 150 m

doit être assuré. Notre responsabilité ne saurait être engagée en cas de surchauffe provoquée par une obstruction due à un corps étranger. Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrer. Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une V.M.C. (ventilation mécanique centralisée). Si le temps de séchage est anormalement long, débranchez la VMC ou fermez l'orifice d'aspiration. Si le sèche-linge est installé à côté de meubles de cuisine, vérifiez que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité de séchage sera réduite, avec une augmentation conséquente des temps de séchage et de consommation d’électricité. Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher. Dans ce cas faites appel au service après-vente. Réversibilité du hublot Cette opération ne doit être effectuée que par un technicien qualifié. Opérations à effectuer:

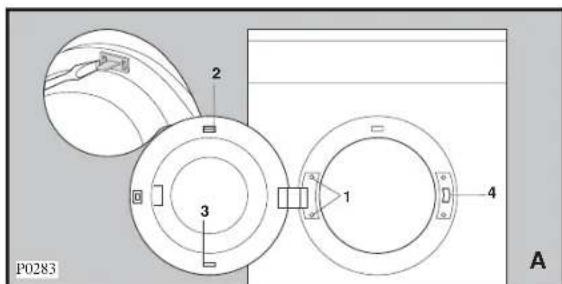

Enlevez le hublot en dévissant les deux vis de fixation (1) de la charnière à la carrosserie (Fig. A).

Enlevez la languette (2) et la plaquette (3) en fléchissant les deux ailettes d'accrochage à l'aide d'un tournevis (Fig. A). Remontez-les sur le hublot (Fig. B) en vous assurant bien qu'elles soient accrochées.

Enlevez la plaquette en plastique (4) en dévissant les deux vis de fixation (Fig. A) et replacez-la sur le côté opposé (Fig. B).

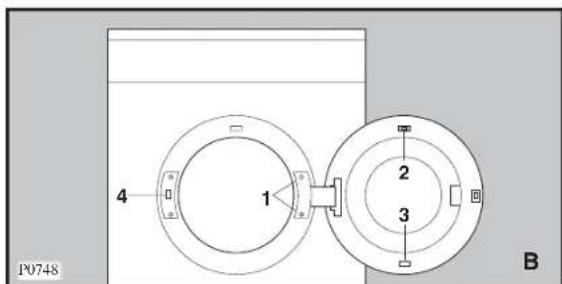

Remontez le hublot en vissant bien les deux vis (1) (Fig. B). P0055 125994931.qxp 2004-03-24 07:28 Page 1920 Raccordement électrique Ce sèche-linge ne peut être branché qu'en 220- 230 V/ 50 Hz, 16 A. Utilisez un socle de prise de courant comportant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur. Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés. Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante. Installation en colonne Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revendeur. Les instructions de montage se trouvent dans l'emballage. P0280 125994931.qxp 2004-03-24 07:28 Page 20Utilisation

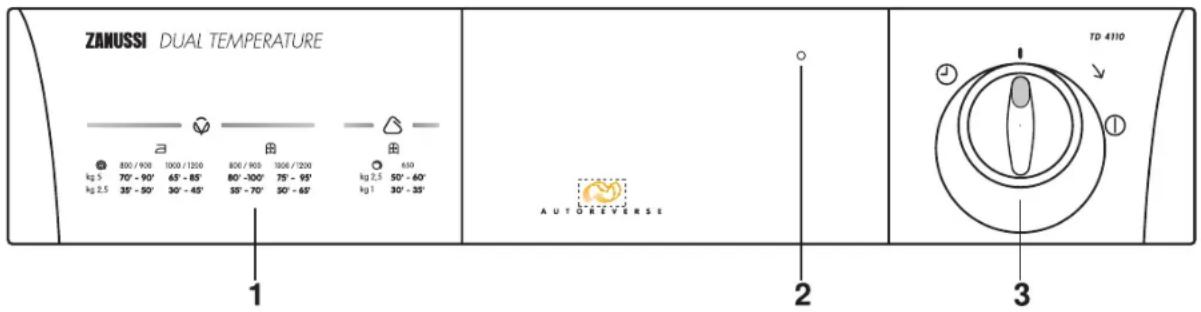

FRANCAIS Bandeau de commandes 1 Guide de séchage Il vous permet de choisir le temps convenant le mieux au linge à sécher. 2 Voyant de fonctionnement Il s'allume lorsque le séchage commence et s'éteint à la fin du programme. 3 Minuteur Gradué jusqu'à 150 minutes pour le coton et jusqu'à 100 minutes pour les synthétiques, il vous permet d'afficher un temps de séchage en fonction de la nature et de la quantité de linge à sécher, ainsi que du niveau de séchage désiré. Pour afficher le temps choisi, tournez la manette dans le sens des aiguilles d'une montre jusqu'à ce que la graduation correspondante coïncide avec le repère situé sur le bandeau de commandes. Ne tournez jamais le minuteur dans le sens inverse des aiguilles d'une montre. La durée du séchage est variable selon: – le degré de séchage désiré – la nature du linge – l'importance de la charge – l'intensité de l'essorage Ventilation d'air froid En fin de séchage, une phase de refroidissement de 10 minutes est prévue pour éviter le froissement du linge. Le début de cette séquence d'AIR FROID repérée par le symbole peut être utilisé à toutes autres fins que le séchage du linge: pour éliminer une odeur trop prononcée, antimites par exemple. 125994931.qxp 2004-03-24 07:28 Page 2122 Guide de séchage Coton et lin (minuteur: jusqu’à 150 minutes) Degré de séchage Vitesse d’essorage Charge maxi Temps (min) tr/min kg 5 70-90 800/900 2,5 35-50 Prêt à repasser 5 65-85 1000/1200 2,5 30-45 5 80-100 800/900 2,5 55-70 Prêt à ranger 5 75-95 1000/1200 2,5 50-65 Synthétiques (minuteur: jusqu’à 100 minutes) Degré de séchage Vitesse d’essorage Charge maxi Temps (min) tr/min kg 2,5 50-60 Prêt à ranger

1 30-35 Prêt à repasser 650 2,5 40-50 Les temps de séchage ne sont donnés qu'à titre indicatif. Seule votre expérience, après quelques utilisations, vous permettra d'estimer le temps nécessaire au séchage de vos charges habituelles. Ne sélectionnez pas une durée de séchage trop longue dès la première utilisation. Vous déterminerez le degré de séchage souhaité en prolongeant progressivement la durée de séchage. Charge Il est souvent difficile d'estimer le poids des articles à sécher. C'est pourquoi nous vous conseillons de remplir le tambour:

en totalité mais sans pression excessive, pour le linge en coton, lin, métis.

à moitié de son volume pour les cotons traités et les fibres synthétiques.

au tiers environ de son volume pour les articles très fragiles. Pour une charge de linge comportant des fibres de différentes natures (coton et synthétiques résistants, par exemple), choisissez le temps de séchage en fonction des fibres les plus fragiles et augmentez-le de 10 minutes env. 125994931.qxp 2004-03-24 07:28 Page 2223 FRANCAIS Nos conseils

Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2,5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge. Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes: Drap 700-1000 g Nappe 400-500 g Torchon 70-120 g Serviette 50-100 g Serviette-éponge 150-250 g Peignoir 1000-1500 g Chemise d'homme 200-300 g Taie d'oreiller 100-200 g Pyjama 400-500 g Chemise de nuit 200-250 g Important:

Ne faites jamais sécher en machine: - les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....). - les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...) - les articles ayant été précédemment nettoyés avec des produits inflammables - les tissus ayant tendance à s'effilocher.

Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine. Séchage en tambour permis Séchage en tambour à haute température (linge en coton) Séchage en tambour à température modérée (synthétiques) Séchage en tambour interdit

Fermez les boutons pression et les fermetures à glissière et recousez les boutons si nécessaire.

Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.

Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.

Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des noeuds.

Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les épaisseurs longues à sécher.

Tout le linge à sécher doit être essoré avant de procéder au séchage.

Evitez de sécher le linge trop longtemps: vous économiserez de l'énergie et éviterez également la formation de faux plis dans le linge.

L'adjonction d'assouplissant au dernier rinçage (en lave-linge) permet de réduire l'électricité statique sur le linge.

Choisissez, pour les tissus en coton épais, un temps de séchage qui rend le linge prêt au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.

Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par con-séquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommandons de tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions.

Si le linge devait être encore humide à la fin du séchage, affichez un temps supplémentaire d’au moins 20 minutes dans le secteur correspondant. 125994931.qxp 2004-03-24 07:28 Page 2324 Comment procéder Avant la première utilisation de votre sèche-linge, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'éventuelles traces de poussières ou de graisses. Pour cela, après avoir branché l'appareil, sélectionnez une durée de 20 minutes à l’aide du minuteur. Le sèche-linge se mettra en marche et s'arrêtera automatiquement. Pour sécher votre linge:

Branchez l'appareil.

Dépliez les pièces de linge une à une et introduisez-les dans le tambour.

Sélectionnez la durée de séchage à l'aide du minuteur: le programme démarre. Tous les programmes de séchage se terminent par une phase de refroidissement de 10 minutes. Important: nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Attendez la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire. Si le programme de séchage doit être interrompu, enclenchez le phase de refroidissement (position

avant d’ouvrir le hublot, pour éviter une accumulation de chaleur dans l’appareil. Après chaque utilisation

Débranchez l'appareil.

Nettoyez le filtre (voir page suivante). 125994931.qxp 2004-03-24 07:28 Page 24Entretien

FRANCAIS En cas d’anomalie de fonctionnement Débranchez l'appareil avant toute opération d'entretien. Nettoyage extérieur Utilisez de l'eau savonneuse. Rincez et séchez soigneusement. Important: N’utilisez jamais de produits abrasifs ou caustiques. Nettoyage du hublot Nettoyez périodiquement l'intérieur du hublot pour enlever d'éventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct. Nettoyage du filtre Situé dans l'ouverture du hublot, le filtre doit être nettoyé après chaque utilisation avant de sortir le linge à l’aide d’un chiffon humide. Le filtre n’est pas amovible. Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulée dans le filtre. Il s'agit toutefois d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendrée seulement par le sèche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge. Lors de l'étendage sur un séchoir, ces peluches (bouts de fils) sont emporté(e)s par le vent, tandis qu'à l'intérieur du sèche-linge, elles (ils) s'accumulent et se gonflent fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé. P0328P0767 En cas d'anomalie ou de panne, nous vous conseillons de lire attentivement ce qui suit avant d'appeler votre service après-vente. Le sèche-linge ne démarre pas:

mauvais état du fusible au compteur

coupure de courant Le résultat de séchage n'est pas satisfaisant

le temps choisi est-il correct?

le filtre a-t-il été nettoyé?

le tambour n'est-il pas surchargé?
