GEBRUIKSAANWIJZING TD 4100 Zanussi-Electrolux

le local où le sèche-linge est installé a-t-il une aération suffisante? Lorsque vous contactez le service après-vente, indiquez-lui le type et le numéro de série de votre appareil. Ces indications figurent sur la plaque signalétique (voir fig. ci-dessous). P0307Mod. ...Prod. No. ........Ser. No. ............ 125994931.qxp 2004-03-24 07:28 Page 2526 Inhoud Waarschuwingen en belangrijke adviezen ...........Blz. 27 Afvalverwerking.......................Blz. 28 Energie-Spaartips ......................Blz. 28 Technische gegevens ....................Blz. 28 Beschrijving van de machine .................Blz. 29 Installatie .........................Blz. 30 Plaatsen ..........................Blz. 30 Afvoer van de vochtige lucht ....................Blz. 30 Aanbrengen van een luchtafvoerslang..................Blz. 30-31 Wijzigen van de deurdraairichting ...................Blz. 32 Elektrische aansluiting ......................Blz. 32 Verbindingsset ........................Blz. 32 Bediening .........................Blz. 33 Bedieningspaneel .......................Blz. 33 Droogtijden .........................Blz. 34 Praktische tips ........................Blz. 35 Gebruik ..........................Blz. 36 Onderhoud .........................Blz. 37 De buitenkant .........................Blz. 37 De vuldeur..........................Blz. 37 Het filter ..........................Blz. 37 Eenvoudige storingen ....................Blz. 37 Enkele paragrafen in deze gebruiksaanwijzing zijn voorzien van symbolen die de volgende betekenis hebben: Met de waarschuwingsdriehoek geven wij aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van de machine. Let goed op deze aanwijzingen. Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het toestel. Dit symbool staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het toestel. Onze bijdrage aan het beschermen van het milieu: wij maken gebruik van kringlooppapier. 125994931.qxp 2004-03-24 07:28 Page 2627 NEDERLANDS Waarschuwingen en belangrijke adviezen Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt. INSTALLATIE

Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.

Overtuig u ervan dat na de installatie of het verplaatsen het apparaat niet op het aansluitsnoer staat.

Bij luchtafvoerdrogers is afvoer naar buiten via een tegen regen- en windinslag beschermde doorvoer (door venster of muur) naar buiten de beste afvoermethode. GEBRUIK

Gebruik het toestel alleen voor het drogen van huishoudtextiel.

Schakel na het gebruik altijd de stroomtoevoer uit door, afhankelijk van de wijze van installatie, de steker uit het stopcontact te nemen of de badkamertrekschakelaar op de UIT-stand te schakelen.

Met vluchtige stoffen, zoals spiritus, benzine, terpentine en dergelijke, gereinigde artikelen mogen niet in de trommeldroger.

Let erop dat geen benzine- of gasaansteker in de kleding achtergebleven is.

De glasdeur kan tijdens het gebruik zeer heet worden. Houd kinderen uit de buurt van het apparaat zolang het in werking is.

Als u de deur tijdens het drogen moet openen, dan moet u ervoor zorgen dat u de binnenkant van de deur niet aanraakt, daar deze zeer heet is.

Laat de deur op een kier staan indien het apparaat niet gebruikt wordt. Dat is beter voor de rubbermanchet.

Het stoffilter dient na elke droogbeurt gereinigd te worden.

Het apparaat nooit gebruiken als het stoffilter beschadigd is. Dit kan gevaar voor brand opleveren. SERVICE-REPARATIES

Tracht in geval van een storing of defect, dit apparaat niet zelf te repareren. Laat inspectie- en/ of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegd verklaarde servicedienst en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.

Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELGROEP SERVICE. VEILIGHEID

Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen ervan te veranderen.

Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.

Het is voor een klein kind niet onmogelijk om in de trommel te kruipen. Kleine huisdieren maken daar zelfs een gewoonte van. Hebt u een klein kind of een huisdier, controleer dan eerst en sluit daarna pas de vuldeur. 125994931.qxp 2004-03-24 07:28 Page 2728 Technische gegevens AFMETINGEN hoogte 85 cm breedte 60 cm diepte 57 cm NETSPANNING/FREQUENTIE 220/230 V/50 Hz AANSLUITWAARDE 2600 W

ZEKEREN MET MINIMAAL 16 A

CAPACITEIT katoen en linnen 5,0 kg synthetica 2,5 kg Dit toestel voldoet aan de EG-richtlijn 89/336 EEG, 73/23 EEG. ENERGIE-SPAARTIPS Verpakkingsmateriaal Alle gebruikte verpakkingsmaterialen zijn niet milieu- onvriendelijk en kunnen zonder gevaar bij het afval worden gezet. De kunststoffen kunnen hergebruikt worden en hebben de volgende aanduidingen: >PE<=voor polyethyleen >PS<=voor polystyreen >PP<=voor polypropyleen Het karton kunt u het beste in een container voor oud papier deponeren. Oude machine Informeer bij uw gemeente naar de mogelijkheden voor afvalverwerking in uw woonplaats. U kunt het energieverbruik van de wasdroger zo laag mogelijk houden, door de volgende regels in acht te nemen. Probeer zo vaak mogelijk de machine met de maximaal toegestane hoeveelheid wasgoed te beladen, zie het programma-overzicht op bladzijde 36. Kleine hoeveelheden drogen is altijd minder economisch. De natte was moet goed gecentrifugeerd zijn. Hoe hoger het centrifugeertoerental hoe korter de benodigde droogtijd en dus ook de daarvoor benodigde energie. Vermijdt overdroging door het zorgvuldig kiezen van het programma resp. van de gewenste droogtegraad. Te droog wasgoed laat zich minder goed strijken. Om de maximale capaciteit van de machine te kunnen benutten, kunt u wasgoed voor kast- en strijkdroog samen drogen. U stelt dan het programma voor strijkdroog in. Als dat beëindigd is haalt u de strijkdroge was uit de machine en laat u de rest enige tijd nadrogen. Reinigen van de pluizenzeven na iedere droogbeurt voorkomt te lange droogtijden en een hoger energieverbruik. De temperatuur in het vertrek waar de droger staat mag, tijdens het in bedrijf zijn, + 35°C niet overschrijden. AFVALVERWERKING 125994931.qxp 2004-03-24 07:28 Page 2829 NEDERLANDS Beschrijving van de machine 1 Werkblad 2 Programmakaart 3 Controlelampje 4 Droogtijdenknop 5 Typeplaatje 6 Filter 7 Deurhandgreep 8 Verstelbare voeten 09 Luchtafvoer aan de zijkanten 10 Adapter 11 Luchtafvoer aan de achterkant

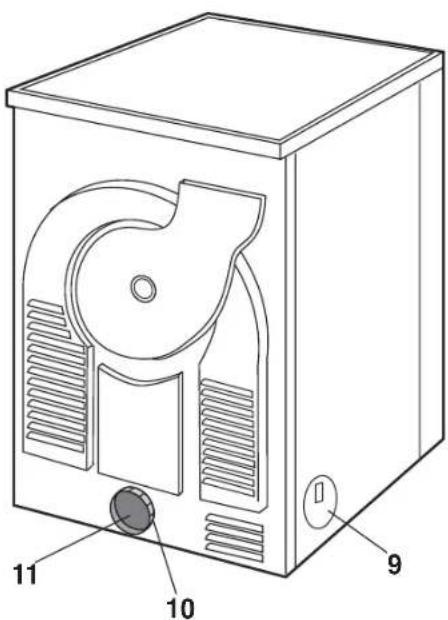

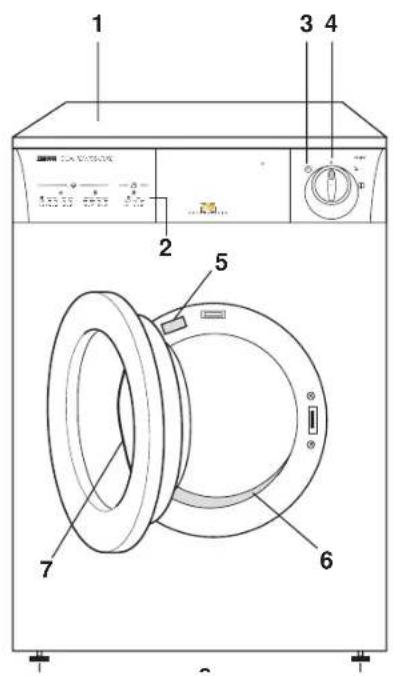

125994931.qxp 2004-03-24 07:28 Page 2930 Installatie Plaatsen Deze wasdroger vraagt om een goed geventileerd vertrek, omdat het apparaat warme, zeer vochtige lucht produceert. De droger moet voortdurend verse lucht aan kunnen zuigen. Zodoende moet u ervoor zorgen dat het rooster aan de achterkant niet door obstakels in z’n ventilatiefunctie belemmerd kan worden. De ruimte rondom de wasdroger moet zo veel mogelijk stofvrij gehouden worden. De droger moet zo goed mogelijk horizontaal staan. Daartoe kunt u de stelvoeten aan de voorkant verdraaien. Hoe beter uitgericht, hoe minder geluid. De voeten mogen niet verwijderd worden. Bij onvoldoende ventilatie kan zich een opeenhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken. Onder de bodem van de machine moet een vrije luchtstroming gewaarborgd zijn. Hoogpolig tapijt, bijvoorbeeld, kan de luchtstroom belemmeren, wat de machine schade toe kan brengen. Belangrijk: De temperatuur in het vertrek waar de droger staat mag tijdens de werking, + 35° C niet overschrijden. Afvoer van de vochtige lucht De luchtafvoer kan zowel aan een zijkant als aan de achterkant plaatsvinden. De niet gebruikte openingen moeten afgesloten worden. Aanbrengen van een luchtafvoerslang De beste methode om het vocht kwijt te raken is een afvoer naar buiten. Daarvoor gebruikt u een flexibele afvoerslang van 100 mm ø, welke u door middel van de meegeleverde adapter «A» op één van de afvoeropeningen aansluit. De afvoerslang is met de machine meegeleverd. Om de afvoerslang aan te brengen trekt u de adapter-ring uit de afvoeropening aan de achterkant van de machine en schroeft u deze ring op de afvoerslang. Druk de adapter-ring in de afvoeropening tot hij goed vastzit. P0046

125994931.qxp 2004-03-24 07:28 Page 3031 NEDERLANDS Hoe langer de slang en hoe kouder het vertrek, hoe groter de kans is dat in de slang vocht tot water condenseert. U kunt voorkomen dat het water zich ergens in de slang verzamelt of mogelijk zelfs terug in de droger loopt: prik een gaatje (3 mm) in het laagste punt van de slang en zet of hang er een bakje onder (zie figuur punt «B»). Houd de slang zo kort mogelijk en met zo weinig mogelijk bochten. Een erg lange slang beïnvloedt de werking van de wasdroger nadelig en geeft kans op vorming van condenswater binnen de slang. Sluit de afvoerslang niet op een bestaand kanaal aan. De luchtverversing moet tenminste 150 m

/h kunnen bedragen. De andere kant van de slang sluit u aan op een muur- of vensterdoorvoer. Dat doet u zodanig dat er geen regenwater in kan lopen; dus overkappen of naar buiten toe omlaag richten. Beveiligingen tegen regen- en windinslag in doorvoeren bestaan meestal uit beweegbare klepjes of lamelletjes. Ze kunnen bij sterke wind dichtslaan, of na verloop van tijd niet meer open gaan (roest, vuil). Dan hebt u een afvoerprobleem, let daar dus op. Is het vertrek op een sterke centrale afzuiging aangesloten, dan kan die afzuiging problemen veroorzaken. Is de benodigde droogtijd veel te lang, schakel de afzuiging dan uit of sluit het afzuigrooster af tijdens het in werking zijn van de droger. Indien de droger tussengebouwd wordt, overtuigt u zich er dan van dat de afvoerslang niet geknikt kan raken. Bij een gedeeltelijk geknikte of beknelde slang zal de benodigde droogtijd toenemen en daarmee ook het energieverbruik. Bij een totaal geblokkeerde slang schakelt een interne beveiliging tegen oververhitting het verwarmproces automatisch uit. Raadpleeg in dit geval ELGROEP FABRIEKSSERVICE. P1056

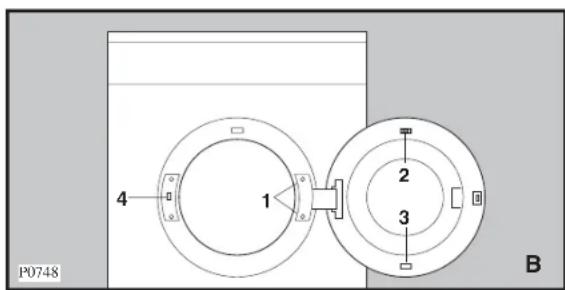

P0055 125994931.qxp 2004-03-24 07:28 Page 3132 Wijzigen van de deurdraairichting Het kan wenselijk zijn om de draairichting van de deur om te keren. Bijvoorbeeld omdat de wasdroger op of naast de wasautomaat staat. Deze wijziging mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.

Verwijder de deur, compleet met scharnier, door de beide schroeven (1) los te draaien. Fig. A.

Druk de twee vleugeltjes van de schakelstift (2) naar elkaar toe en trek de schakelstift uit de deur (fig. A). Doe hetzelfde met de dummy (3).

Breng nu de schakelstift (2) en de dummy (3) op de tegenover gestelde plaats, weer aan (fig. B). Overtuig u ervan dat de vleugeltjes klikken.

Verwijder de kunststof afdekplaat (4), door middel van de beide schroeven (fig. A). Monteer de plaat op de tegenovergestelde plaats (fig. B).

Monteer de deur. Draai de schroeven (1) goed vast (fig. B). Elektrische aansluiting De machine is gebouwd voor 220-230 V/50 Hz en voorzien van een drie-aderig aansluitsnoer en stekker met aardcontacten. De stekker mag u uitsluitend plaatsen in een stopcontact met randaarde; de machine dient deugdelijk geaard te zijn. Het aansluitsnoer mag u niet verlengen. Indien het snoer te kort blijkt te zijn, laat door uw installateur dan een langer snoer aan de machine monteren of het stopcontact verplaatsen. Het gebruik van een verlengsnoer of kabelhaspel is niet toegestaan. In bad- of doucheruimten moet doorgaans een zogeheten “vaste aansluiting” gemaakt worden; raadpleeg uw installateur. De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan bovenstaande veiligheids- voorschriften. Verbindingsset Uw handelaar kan u een speciale verbindingsset leveren, waarmee u de droger veilig op uw wasautomaat kunt plaatsen. Dat bespaart u aanzienlijk ruimte. P0283

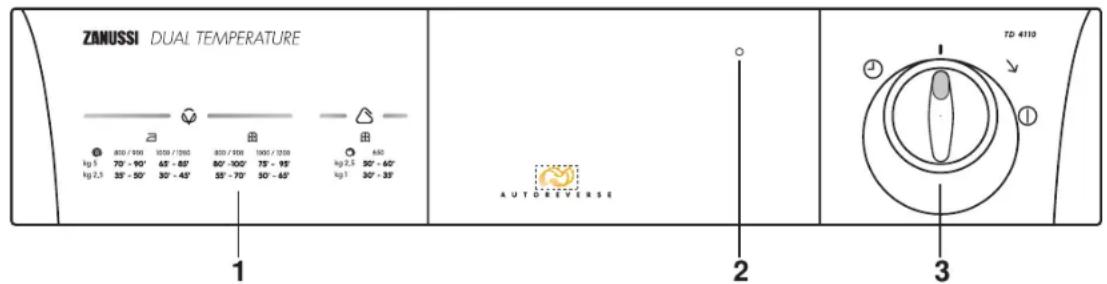

P0280 125994931.qxp 2004-03-24 07:28 Page 3233 NEDERLANDS Bediening Bedieningspaneel 1 Programmakaart Op deze kaart vindt u richtlijnen voor de in te stellen droogtijden. 2 Controlelampje Het lampje gaat branden wanneer de machine in bedrijf is en gaat uit aan het einde van het programma. 3 Droogtijdenknop De tijdklok is in twee sectoren opgedeeld: Een sector met een normale (hoge) droogtemperatuur, instelbaar tot 150 minuten. De normale temperatuur gebruikt u voor katoen en linnen. Een sector met verlaagde droogtemperatuur, instelbaar tot 100 minuten. De verlaagde temperatuur gebruikt u voor synthetica en fijne was. U mag de knop uitsluitend rechtsom draaien. Heeft u in de verkeerde sector ingesteld, dan niet terugdraaien maar weer rechtsom. De droogtijd hangt af van verschillende factoren: – centrifugeertoerental – gewenste droogtegraad – soort wasgoed – vulgewicht Afkoelfase Bij het instellen van korte droogtijden moet u er rekening mee houden dat de machine de laatste 10 minuten met koude lucht werkt. Daarmee worden zowel wasgoed als machine afgekoeld. De programmastand kan voor het luchten van kledingstukken die u anders enige tijd buiten gehangen zou hebben, gebruikt worden. 125994931.qxp 2004-03-24 07:28 Page 3334 Droogtijden Katoen en linnen. Kies een tijdsduur in de sector tot 150 minuten. Droogtegraad Centrifugeertoerental Belading in kg Tijdsduur in per minuut drooggewogen min bij hoge van wasautomaat wasgoed temperatuur 5 70-90 800/900 2,5 35-50 Strijkdroog 5 65-85 1000/1200 2,5 30-45 5 80-100 800/900 2,5 55-70 Kastdroog 5 75-95 1000/1200 2,5 50-65 Synthetica. Kies een tijdsduur in de sector tot 100 minuten. Droogtegraad Centrifugeertoerental Belading in kg Tijdsduur in per minuut drooggewogen min bij lage van wasautomaat wasgoed temperatuur 2,5 50-60 Kastdroog 650 1 30-35 Strijkdroog 650 2,5 40-50 Hoe hoger het centrifugeertoerental van uw wasautomaat, hoe korter u de tijdsduur kunt kiezen. Indien uw wasautomaat met minder dan 800 t/min centrifugeert, adviseren wij u een losse centrifuge van 2800 t/min te gebruiken alvorens u het wasgoed in de droger doet. De droogtijden in deze tabel zijn slechts een richtlijn om mee te beginnen. Na enige tijd weet u precies hoeveel tijd nodig is om een bepaalde was naar wens te drogen. Begin met wat te krappe tijden, anders komt u er nooit achter wat juist goed is. Bovendien is “overdrogen” slecht voor de textielvezels. Is het wasgoed na beëindiging van het programma nog te vochtig, dan kan nagedroogd worden. Hiervoor het droogprogramma opnieuw instellen. Belading Eigenlijk zou u het wasgoed steeds moeten wegen. Wegen is omslachtig, daarom geven wij u een ander hulpmiddel:

katoen en linnen: volle belading, maar niet proppen

fijne was: éénderde van de trommel Bij een gemengde belading (katoen en synthetica) adviseren wij om de droogtijd 10 minuten langer te kiezen dan de aanbevolen droogtijd voor synthetica. 125994931.qxp 2004-03-24 07:28 Page 3435 NEDERLANDS Praktische tips

Maximaal vulgewicht benutten! U droogt het zuinigst, als u zich aan de vulgewichten houdt, die in de programmatabel vermeld staan. Een volgepropte trommel leidt tot onregelmatige droging en te lange droogtijd, waardoor ook het energieverbruik onnodig toeneemt. Kleine hoeveelheden drogen is altijd minder economisch. Onderstaande aanwijzingen kunnen u daarbij helpen: badjas 1200 g beddelaken 500 g blouse 100 g dekbedovertrek 700 g handdoek 200 g herenoverhemd 200 g kussensloop 200 g nachthemd/pyjama 200-500 g ondergoed 250 g tafellaken 200-300 g theedoek 100 g werkjas 300-600 g Belangrijk:

Bijzonder tere weefsels, bijv. gordijnen van synthetische vezels, wol, zijde, textiel met metalen versieringen, nylons, grote stukken wasgoed zoals anoraks, doorgestikte dekens, slaapzakken en dekbedden mogen niet in de machine gedroogd worden. Ook artikelen die sponsachtig rubber bevatten mogen niet in de droger. Hieronder wordt geen elastisch gemaakte kleding verstaan, maar wel bijvoorbeeld, de rubberachtige rug van een kleedje. Wol en gedeeltelijk wollen artikelen kunnen krimpen en/of vervilten. Wij adviseren u met klem deze artikelen niet in de trommeldroger te drogen.

Controleer zorgvuldig of het wasgoed geschikt is om machinaal gedroogd te worden. Aanwijzingen daarvoor vindt u op het textielbehandelingsetiket. De volgende symbolen zijn van belang voor het drogen: mag machinaal gedroogd worden normaal drogen (normale temperatuur) voorzichtig drogen (lage temperatuur) mag niet machinaal gedroogd worden

Overtuig u ervan dat borst- of broekzakken leeg zijn. Keer kleding met borst- en broekzakken met dikke zomen binnenstebuiten, op deze manier voorkomt u zoveel mogelijk onregelmatige droging.

Dekbedovertrekken en kussenslopen dichtmaken, anders verzamelen zich hierin kleinere wasstukken. Ritssluitingen en haak-oogsluitingen dichtdoen, losse banden en ceintuurs samenknopen.

Het wasgoed voor het drogen goed centrifugeren.

Sorteer uw wasgoed volgens textielsoort en droogtegraad.

Voorkom overdroging door het zorgvuldig kiezen van de droogtijd, zo verkrijgt u de gewenste droogtegraad. Te droog wasgoed laat zich minder goed strijken.

Om het statisch worden (knetteren en kleven) van synthetisch wasgoed te voorkomen, adviseren wij u in de wasautomaat een wasverzachter te gebruiken.

Tricot kan iets krimpen. Deze textielsoort niet overdrogen. Bij de aanschaf rekening houden met het feit dat deze textiel, al naar gelang de kwaliteit, krimpt.

Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bij dikke kragen, manchetten en zomen. U kunt deze kledingstukken nadrogen, hierbij de machine op minstens 20 minuten instellen. 125994931.qxp 2004-03-24 07:28 Page 3536 Gebruik Vóór de eerste ingebruikname adviseren wij u de trommel met enkele lichtvochtige, schone doeken te vullen en de machine circa 20 minuten te laten werken. Hierdoor worden eventuele vettige of stoffige restanten van het productieproces verwijderd. Volgorde van handelen

Het toestel aansluiten.

Het wasgoed in de machine doen.

Droogtijdenknop rechtsom op de gewenste tijdsduur en in de gewenste sector draaien, hierna start de machine. Is de ingestelde tijd bereikt, dan schakelt de verwarming automatisch uit en begint de afkoelfase (positie ) die ongeveer 10 minuten duurt. Belangrijk Wij raden u af de deur tussentijds te openen om te controleren of het wasgoed al droog is. Het warme wasgoed lijkt nog vochtig ook als het droog is. Wacht op het einde van de droogtijd om de deur te openen. Als het droogprogramma onderbroken moet worden, zet u de droogtijdenknop op stand en wacht u op het einde van de afkoelfase voordat u de deur opent. Op deze manier voorkomt u dat zich in het apparaat teveel warmte ophoopt. Na het drogen

Toestel uitschakelen.

Het stoffilter reinigen (zie blz. 37) 125994931.qxp 2004-03-24 07:28 Page 3637 NEDERLANDS Eenvoudige storingen Onderhoud Neem de steker uit het stopcontact of trek, indien van toepassing, de trekschakelaar op UIT. De buitenkant De buitenkant van de machine kunt u, naar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoonmaakmiddel. Moderne schoonmaakmiddelen drogen doorgaans streeploos op. Nalappen met schoon water en daarna droogzemen. Belangrijk: Gebruik nooit spiritus, terpentine en dergelijke oplosmiddelen. De vuldeur Verwijder regelmatig eventueel pluis dat zich aan de binnenkant van de vuldeur en de sponning gehecht heeft. Het filter Vóór u een nieuwe lading wasgoed gaat drogen, moet het filter beslist schoon zijn. Verwijder het viltachtige stof met een vochtige doek. Het filter kan niet uitgetrokken worden. Verbaast u zich niet over de hoeveelheid fijn pluis. Dit pluis ontstaat door het dragen van de kleding of het gebruiken van de textiel. Het wordt door de wind weggeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt. Het is de moeite waard om vóór u de servicedienst belt, even de volgende punten te controleren: De droger start niet

De vuldeur is niet goed gesloten.

De groepzekering is defect of uitgeschakeld. Probeerde u de droger te starten terwijl de wasautomaat ook (op dezelfde groep) AAN staat? Dat kan doorgaans pas zodra de wasautomaat aan het spoelen toe is.

Er is geen tijdsduur ingesteld. De was wordt niet goed droog

Het filter is verstopt.

De droogtijd is te krap ingesteld.

De installatie (plaats, afvoer) is niet goed. Zie het betreffende hoofdstuk. Kunt u de storing niet zelf lokaliseren en verhelpen, belt u dan de servicedienst. Houd het modelnummer en het productnummer bij de hand; de servicedienst zal u erom vragen. P0328 P0307Mod. ...Prod. No. ........Ser. No. ............P0767 125994931.qxp 2004-03-24 07:28 Page 37125994931.qxp 2004-03-24 07:28 Page 38
