BEDIENUNGSANLEITUNG TD 4100 Zanussi-Electrolux

125994931.qxp 2004-09-02 09:22 Page 12 Inhalt Wichtige Sicherheitshinweise.................Seite 3 Entsorgung ........................Seite 4 Umwelttips .........................Seite 4 Technische Daten ......................Seite 4 Gerätebeschreibung .....................Seite 5 Installation .........................Seite 6 Aufstellung ..........................Seite 6 Ableitung der feuchten Luft .....................Seite 6 Anschluß eines Abluftschlauches ...................Seite 6-7 Türanschlagwechsel .......................Seite 7 Elektrischer Anschluß .......................Seite 8 Set zur Montage auf der Waschmaschine .................Seite 8 Gebrauch .........................Seite 9 Bedienungsblende........................Seite 9 Trockenzeiten .........................Seite 10 Praktische Tips.........................Seite 11 Reihenfolge der Arbeitsschritte ....................Seite 12 Wartung ..........................Seite 13 Außenreinigung ........................Seite 13 Reinigung der Einfülltür ......................Seite 13 Reinigung des Flusensiebes .....................Seite 13 Betriebsstörungen .....................Seite 13 Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung: Hier finden Sie wichtige Informationen über ungeeignete Handhabungen lhres Wäschetrockners, die technische Schäden verursachen können. Hier finden Sie Informationen, die für die einwandfreie Funktion des Geräts besonders wichtig sind. Hier finden Sie wichtige Umweltschutzhinweise. Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier. 125994931.qxp 2004-03-24 07:28 Page 23 Wichtige Sicherheitshinweise Lesen Sie diese Gebrauchsanweisung vor dem Gebrauch dieses Gerätes gründlich. Beachten Sie die Warnhinweise. Bewahren Sie diese Gebrauchsanweisung für künftiges Nachschlagen auf. Sollte dieses Gerät verkauft oder jemand anderem übergeben werden, vergewissern Sie sich, daß der neue Besitzer diese Gebrauchsanweisung erhält.

Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch! INSTALLATION

Lassen Sie die beim Elektroanschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.

Stellen Sie sicher, daß das Gerät nicht auf dem Netzkabel steht.

Bei diesem Gerät muß die feuchte Luft ins Freie abgelassen werden. Es sollte daher ein eigenes Entlüftungssystem haben und nicht an andere Systeme anderer Geräte angeschlossen werden. GEBRAUCH

Gerät nur im Haushalt und für den angegebenen Zweck benutzen.

Ziehen Sie nach Gebrauch des Gerätes immer den Netzstecker aus der Steckdose.

Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in diesem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen!

Die Benützer sollten sich immer davon überzeugen, daß keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücken vergessen wurden.

Während des Trocknens werden Trommel und Einfülltür heiß. Vermeiden Sie deshalb eine Berührung dieser Teile. Halten Sie Kinder während des Betriebes vom Gerät fern.

Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angelehnt, damit die Türdichtung auf Dauer wirksam bleibt.

Das Flusensieb muß nach jedem Gebrauch gereinigt werden.

Benützen Sie das Gerät nicht mit beschädigtem Flusensieb. Es besteht Brandgefahr.

Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.

Das technische Service sollte nur von autorisierten Kundendienststellen ausgeführt werden; verlangen Sie nur Original-Ersatzteile. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.

Die Benutzung des Gerätes darf nur durch Erwachsene erfolgen. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.

Es kann vorkommen, daß Haustiere oder Kinder in den Wäschetrockner klettern; sehen Sie daher in der Trommel nach, bevor Sie das Gerät benutzen. DEUTSCH 125994931.qxp 2004-03-24 07:28 Page 34 Technische Daten ABMESSUNGEN Höhe 85 cm Breite 60 cm Tiefe 57 cm NETZSPANNUNG/FREQUENZ 220/230 V/50 Hz GESAMTANSCHLUSSWERT 2600 W ABSICHERUNG 16 A FASSUNGSVERMÖGEN Baumwolle, Leinen 5,0 kg Pflegeleichte Gewebe 2,5 kg Dieses Gerät entspricht den folgenden EG-Richtlinien: - 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie - 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie. Ihr Wäschetrockner arbeitet besonders wirtschaftlich, wenn Sie folgendes beachten:

Die maximale Füllmenge nutzen -entsprechend der Programmübersicht auf Seite 10. Kleine Wäschefüllungen sind unwirtschaftlich.

Die Wäsche gründlich entwässern. Je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch.

Übertrocknen vermeiden durch sorgfältige Programmwahl entsprechend des gewünschten Trockengrades. Übertrocknete Wäsche lässt sich zudem schlecht bügeln.

Um die maximale Füllmenge auszunutzen, kann Wäsche, die schranktrocken werden soll, ohne weiteres mit Bügelwäsche getrocknet werden. Dazu die Trockenzeit für Bügelwäsche einstellen, nach Programmende die Bügelwäsche entnehmen und die restliche Wäsche anschließend zu Ende trocknen.

Wenn Sie die Flusensiebe regelmäßig reinigen, vermeiden Sie längere Trockenzeiten und höheren Stromverbrauch.

Den Raum gut belüften. Die Raumtemperatur sollte während des Trocknens + 35°C nicht übersteigen. UMWELTTIPS

Verpackungsentsorgung Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden. >PE< steht für Polyethylen >PS< steht für Polystyrol >PP< steht für Polypropylen

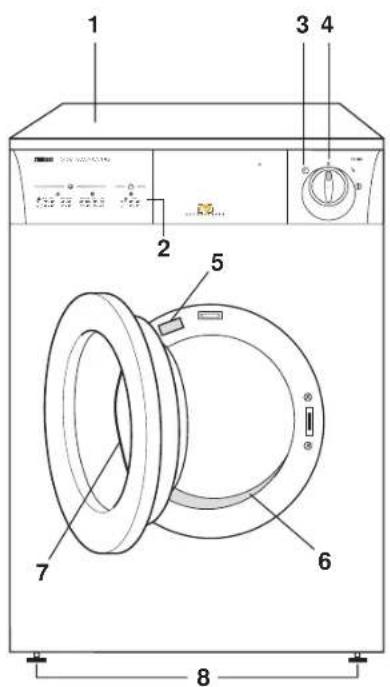

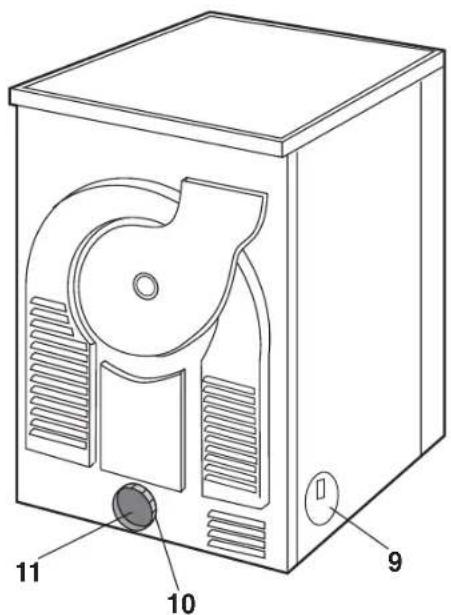

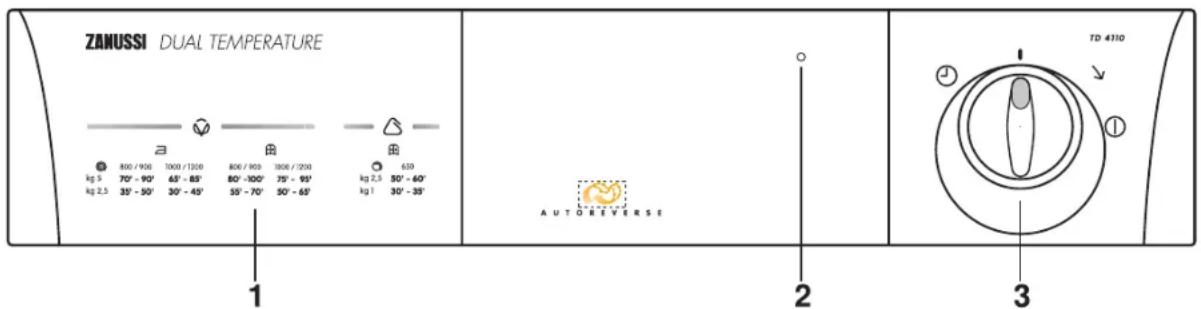

Entsorgung des Altgeräts Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt. ENTSORGUNG 125994931.qxp 2004-03-24 07:28 Page 45 Gerätebeschreibung 1 Arbeitsplatte 2 Programmübersicht 3 Betriebskontrollampe 4 Zeitwähler 5 Typenschild 6 Flusensieb 7 Handgriff 8 Verstellbare Füße 9 Seitliche Abluftöffnungen 10 Anschlußring 11 Hintere Abluftöffnung

DEUTSCH 125994931.qxp 2004-03-24 07:28 Page 56 Installation Aufstellung Das Gerät soll in einem genügend belüfteten Raum, wenn möglich in der Nähe eines Fensters aufgestellt werden, da sich während der Trocknung eine gewisse Menge feuchte Luft bildet. Der Aufstellungsraum soll sauber und staubarm sein. Auf der Rückseite in der Nähe des Ansauggitters dürfen keine Materialien wie Papier und Lappen vorhanden sein, die den Luftzufluß verhindern könnten. Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muß waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der Schraubfüße lassen sich Bodenunebenheiten bzw. -schräglagen ausgleichen. Schraubfüße nicht entfernen. Die Bodenfreiheit nicht durch hochflorige Teppichböden, Leisten u.ä. einschränken. Es könnte ein Wärmestau eintreten, der das Gerät in seiner Funktion beeinträchtigt. Die Raumtemperatur sollte auch während des Betriebes +35°C nicht überschreiten (Raum lüften!). Ableitung der feuchten Luft Die feuchte Luft kann aus der Rückseite oder aus der linken bzw. rechten Seite abgeleitet werden. Die unbenutzten Öffnungen sind zu verschließen. Anschluß eines Abluftschlauches Die feuchte Luft kann direkt ins Freie abgelassen werden. Verwenden Sie dazu den mitgelieferten 100 mm breiten, flexiblen Schlauch, der in eine der Abluftöffnungen am Gerät zu stecken ist. Der Schlauch wird durch einen Ring (A) an das Gerät angeschlossen. Dieser befindet sich in der Öffnung auf der Rückseite des Gerätes. Sollte der Aufstellungsraum sehr kalt sein, empfehlen wir, ein Loch (3 mm) an der untersten Stelle des Schlauches zu bohren (siehe Abb., Punkt “B”) und ein Gefäß darunter zu stellen, um das Kondenswasser aufzufangen. Der Abluftschlauch sollte im gestreckten Zustand so kurz wie möglich verlegt werden. Je kürzer der Schlauch, umso geringer der Luftwiderstand und umso besser der Trocken-Effekt! Der Schlauch darf im montierten Zustand nicht mehr als zwei Knie aufweisen. P0046 P1056

P1028 125994931.qxp 2004-03-24 07:28 Page 67 Keinesfalls darf der Abluftschlauch an Kamine von Heizanlagen oder ähnlichem angeschlossen werden. Eine Abluftabgabe von mindestens 150 m

/h muß auf jeden Fall gewährleistet werden. Wird am anderen Schlauchende eine Rückschlagklappe bzw. ein Gitter angebracht, so sorgen Sie dafür, daß diese durch Rost oder Schmutz nicht verstopft werden. Reinigen Sie sie regelmäßig. Selbstverständlich können Sie das Schlauchende nach unten richten, damit Regenwasser und Wind nicht eindringen können. Wenn der Aufstellungsraum an einen zentralen, sehr leistungsstarken Entlüfter angeschlossen ist, können Probleme auftreten. Wenn Sie feststellen, daß die Trocknungszeit zu lange dauert, schalten Sie den Entlüfter aus oder schließen Sie, während der Trockner in Betrieb ist, das Gitter des Entlüfters. Falls der Wäschetrockner neben anderen Küchenmöbeln aufgestellt wird, vergewissern Sie sich, daß der Abluftschlauch nicht geknickt ist. Sollte der Schlauch teilweise geknickt sein, müssen Sie mit einer Verminderung des Trockenresultates und folglich mit längeren Trockenzeiten und höherem Verbrauch rechnen. Sollte der Schlauch total geknickt sein, schalten sich die Sicherheitsvorrichtungen ein, mit denen die Maschine ausgestattet ist. In diesem Falle muß der Kundendienst verständigt werden. Türanschlagwechsel Falls der Türanschlag (links) den örtlichen Verhältnissen nicht entspricht, ist es möglich, die Tür auf Rechtsanschlag zu ändern. Dieser Vorgang muß von einem Fachmann durchgeführt werden.

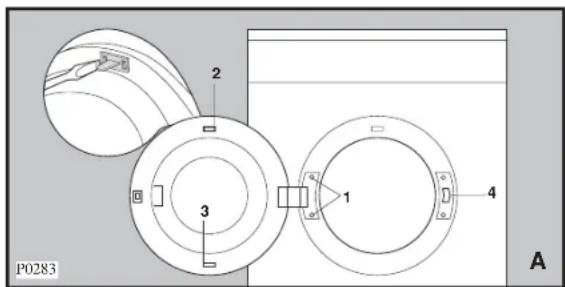

Die beiden Schrauben (1) am Türscharnier herausdrehen und die Tür abnehmen (Abb. A).

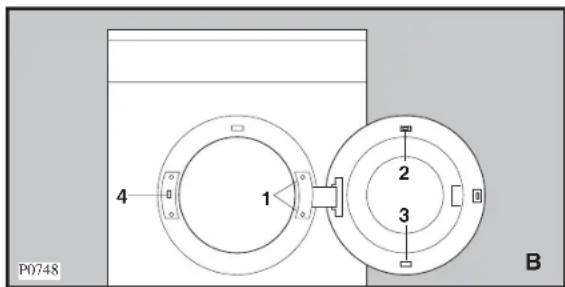

Die Kunststoffnase (2) und die Abdeckung (3) durch Zusammendrücken der beiden Laschen entnehmen (Abb. A), gegenseitig austauschen und wieder montieren (Abb. B). Den festen Sitz prüfen.

Die Kunststoffplatte (4) durch Lösen der beiden Schrauben entnehmen und an der Gegenseite wieder anschrauben (Abb. B).

Die Tür, Anschlag rechts, mit den beiden Schrauben (1) wieder befestigen (Abb. B). P0055 P0283

DEUTSCH 125994931.qxp 2004-03-24 07:28 Page 78 Elektrischer Anschluß Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlußwert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter. Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen. Set zur Montage auf der Waschmaschine Der Aufbau zur platzsparenden Wasch-/Trockensäule ist mit allen Waschvollautomaten von 60 cm Breite und Frontbeschickung möglich. Hierzu benötigen Sie einen Aufsatzrahmen, der bei Ihrem Händler erhältlich ist. Eine ausführliche Montageanweisung liegt dem Aufsatzrahmen-Set bei. P0280 125994931.qxp 2004-03-24 07:28 Page 89 Gebrauch Bedienungsblende 1 Programmübersicht Sie dient zur Wahl der Trockenzeit. 2 Betriebskontrollampe Sie leuchtet beim Starten des Gerätes auf und erlischt am Ende des Programmes. 3 Zeitwähler Er ist in zwei Sektoren aufgeteilt: ein Sektor mit normaler (hoher) Temperatur bis 150 Minuten für Baumwolle und Leinen; ein Sektor mit reduzierter Temperatur bis 100 Minuten für pflegeleichte Gewebe. Zeitwähler im Uhrzeigersinn auf die gewünschte Zeit einstellen. Versuchen Sie keinesfalls den Wähler entgegen dem Uhrzeigersinn zu drehen. Die Trockenzeit hängt ab von: – Der Endschleudergeschwindigkeit – Dem gewünschten Trockengrad – Der Art der Wäsche – Der Füllmenge Abkühlphase Bei der Wahl der Trockenzeit beachten Sie bitte, daß ca. 10 Minuten vor Programmende die Abkühlphase beginnt. Die Heizung wird automatisch abgeschaltet und die Wäsche abgekühlt. Diese Programmstellung kann zum Auslüften von Pullis, Kleidern usw. verwendet werden. DEUTSCH 125994931.qxp 2004-03-24 07:28 Page 910 Trockenzeiten Baumwolle und Leinen (Zeitwähler bis 150 Minuten) Trockengrad Schleuder- drehzahl Füllmenge Trockenzeit U/min kg min 5 70-90 800/900 2,5 35-50 Bügeltrocken 5 65-85 1000/1200 2,5 30-45 5 80-100 800/900 2,5 55-70 Schranktrocken 5 75-95 1000/1200 2,5 50-65 Pflegeleichte Gewebe (Zeitwähler bis 100 Minuten ) Trockengrad Schleuder- drehzahl Füllmenge Trockenzeit U/min kg min 2,5 50-60 Schranktrocken 650 1 30-35 Bügeltrocken 650 2,5 40-50 Die Wäsche muß vor dem Trocknen gut ausgeschleudert sein (mindestens 800 U/min). Bei einem Waschgerät mit weniger als 800 U/min empfiehlt sich unbedingt die Anschaffung einer Wäscheschleuder. Die angeführten Trockenzeiten sind Richtwerte und sind von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig. Es empfiehlt sich, eine kurze Trockenzeit zu wählen und im Bedarfsfall eine Nachtrockenzeit einzustellen. Die Erfahrung wird Ihnen zeigen, welche Trockendauer für die verschiedenen Textilarten Ihnen am angenehmsten ist; notieren Sie sie sorgfältig. Füllmenge Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln halten:

Baumwolle, Leinen: volle Trommel, aber nicht überladen.

Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.

Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen. Bei einer gemischten Ladung (z.B. Baumwolle und pflegeleichte Gewebe) empfehlen wir, die Trockenzeit nach dem empfindlichsten Gewebe zu wählen und um ca. 10 min zu verlängern. 125994931.qxp 2004-03-24 07:28 Page 1011 Praktische Tips

Überladen Sie das Gerät nicht. Beachten Sie die maximalen Füllmengen. Eine Überfüllung beeinträchtigt das Trockenergebnis und führt zu starker Knitterbildung. Eine zu geringe Wäschefüllung ist unwirtschaftlich. Folgende Gewichtsangaben können als Richtwerte dienen: Bettbezug 700-1000 g Tischtuch 400-500 g Geschirrtuch 70-120 g Serviett 50-100 g Frottiertuch 150-250 g Bademantel 1000-1500 g Herrenhemd 200-300 g Kissenbezug 100-200 g Herrenschlafanzug 400-500 g Damennachthemd 200-250 g Wichtig:

Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten, sowie Wäschestücke, die überwiegend Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht getrocknet werden.

Bitte prüfen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett. Die Symbole für das Trocknen und ihre Bedeutung: Trocknergeeignet Normales Trocknen (volle Heizleistung) - z.B. für Baumwollwäsche Schonendes Trocknen (reduzierte Heizleistung) - für pflegeleichte Wäsche, z.B. Acryl Trocknen im Wäschetrockner nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide

Bettbezüge und Kissen sollten zugeknöpft werden, damit Kleinteile sich darin nicht “sammeln” können. Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen.

Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad.

Die Wäsche muß vor dem Trocknen gut ausgeschleudert sein.

Ein Übertrocknen der Wäsche sollte vermieden werden, um Knitter bzw. unnötigen Energieverbrauch zu vermeiden.

Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges statische Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren.

Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas einlaufen. Wäsche dieser Art bitte nicht übertrocknen. Es ist empfehlenswert, bei Neuanschaffung die Einlaufeigenschaften bei der Größenwahl zu berücksichtigen.

Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 20 Minuten. Das wird vor allem bei mehrlagigen Wäschestücken (z.B. Kragen, Taschen usw.) erforderlich sein. DEUTSCH 125994931.qxp 2004-03-24 07:28 Page 1112 Reihenfolge der Arbeitsschritte Vor der ersten Inbetriebnahme empfiehlt es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 20 Minuten laufen zu lassen. Dadurch wird sichergestellt, daß sich kein Staub und Schmutz mehr in der Trommel befindet. Inbetriebnahme

Waschgut in die Trommel legen.

Einfülltür schließen.

Trockenzeit vorwählen (im Hoch- oder Niedertemperaturbereich, je nach Wäscheart): das Programm beginnt. Ist die Programmstellung erreicht, wird automatisch die Heizung abgeschaltet und die Wäsche abgekühlt. Nach etwa 10 Minuten ist der Programmablauf beendet. Wichtig Es wird empfohlen, die Einfülltür während der Trockenzeit nicht zu öffnen, um den Feuchtigkeitsgrad der Wäsche zu kontrollieren. Da die Wäsche heiß ist, fühlt sie sich feucht an auch wenn sie trocken ist. Warten Sie bitte mit der Türöffnung bis das Programm beendet ist. Soll das Trocknungsprogramm vorzeitig beendet werden, empfehlen wir, vorher grundsätzlich die Abkühlphase einzuschalten, um Stauwärme im Gerät zu vermeiden. Nach dem Trocknen

Flusensieb reinigen (siehe Seite 13) 125994931.qxp 2004-03-24 07:28 Page 1213 DEUTSCH Wartung Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Gerätes aus der Steckdose. Außenreinigung Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig. Wichtig: Alkohol, Lösungsmittel und dgl. dürfen nicht verwendet werden. Reinigung der Einfülltür Reinigen Sie regelmäßig die Tür, um eventuelle Flusen zu entfernen. Somit wird ein perfektes Trocknen gewährleistet. Reinigung des Flusensiebes Der Wäschetrockner funktioniert nur bei gereinigtem Flusensieb einwandfrei. Deshalb muß es nach jedem Trocknungsprogramm vor der Wäscheentnahme kontrolliert und ggf. gereinigt werden. Verwenden Sie dazu ein feuchtes Tuch. Das Flusensieb kann nicht herausgenommen werden. Die angesammelte Flusenmenge ist nicht etwa auf die Wäschebeanspruchung im Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen. Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen können Sie feststellen, wie gering der Anteil im Verhältnis zur getrockneten Wäschemenge ist. Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Trockner läuft nicht an:

Ist die Tür geschlossen?

Ist die Stromzufuhr unterbrochen?

Ist die Sicherung in Ordnung?

Ist der Zeitwähler richtig eingestellt? Das Trocknungsergebnis ist nicht zufriedenstellend:

Ist das Flusensieb verstopft?

War die eingestellte Trockenzeit ausreichend?

Wurde der Wäschetrockner übermäßig gefüllt?

Wurde das Gerät den Vorschriften entsprechend installiert? Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, steht Ihnen für die Betreuung Ihres Gerätes ein gut ausgerüsteter, technischer Kundendienst zur Verfügung. Die Anschriften sind im beigepackten Verzeichnis zu finden. Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon-Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Gerätes. Diese Daten sind dem Typschild zu entnehmen. P0307Mod. ...Prod. No. ........Ser. No. ............ P0328 P0767 125994931.qxp 2004-03-24 07:28 Page 13Sommaire
