BEDIENUNGSANLEITUNG TC 7224 Zanussi-Electrolux

GB ▲ Unpacking: see page 5
F ! Débridage: voir page 16
D ! Entfernen der Transportsicherung: s. S. 27
NL ⚠️ Uitpakken: zie blz. 38

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Wäschetrockners, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Geräts besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier.

Inhalt

Wichtige Sicherheitshinweise ....25

Entsorgung 25

Umwelttipps 26

Technische Daten 26

Gerätebeschreibung 26

Installation....27

● Entfernen der Transportsicherung......27

● Aufstellung......27

- Elektrischer Anschluss ......27

● Wasch-/Trockensäule .....27

- Set Kondenswasserablauf....27

- Türanschlagwechsel ......27

Gebrauch 28

● Bedienblende ....28
- Trockenzeiten....29
● Reihenfolge der Arbeitsschritte....30
- Praktische Tipps ......31

Wartung 32

● Reinigung des Trocknergehäuses......32
● Reinigung des Siebbereichs ......32

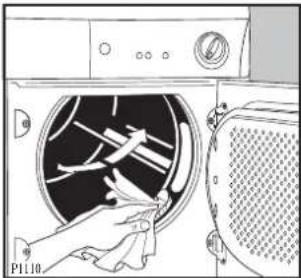

● Reinigung der Flusensiebe ....32

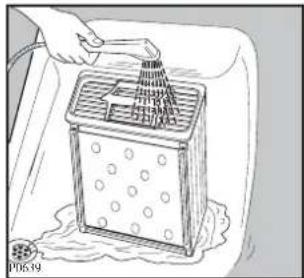

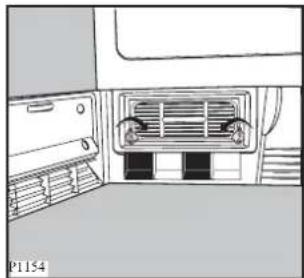

● Reinigung des Luftkondensors ....32
● Entleerung des Kondensatbehälters .....33
● Reinigung des hinteren Sauggitters .....33

Betriebsstörungen ....34

Wichtige Sicherheitshinweise

Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch!

Installation

• Lassen Sie die beim Elektroanschluss des Geräts entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
• Der Aufstellplatz darf nicht mit textiler Auslegware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.

Gebrauch

• Gerät nur im Haushalt und für den angegebenen Zweck benutzen.
• Ziehen Sie nach Gebrauch des Geräts immer den Netzstecker aus der Steckdose.
• Nicht geschleuderte Wäsche darf nie im Wäschetrockner getrocknet werden.
• Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in diesem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen!
• Mit Öl getränkte oder befleckte Wäschestücke dürfen nicht in dem Trockner getrocknet werden. Brandgefahr!
• Falls Sie Ihre Wäsche mit einem Fleckentferner behandelt haben, führen Sie in Ihrem Waschprogramm einen extra Spülgang durch.
• Die Benützer sollten sich immer davon überzeugen, dass keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücken vergessen wurden.
• Trocknen Sie nie Sportschuhe (z.B. Tennisschuhe) in diesem Trockner. Diese könnten zwischen Trommel und Einfülltür rutschen und dadurch die Trommel blockieren.
• Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angelehnt, damit die Türdichtung auf Dauer wirksam bleibt.
• Benützen Sie das Gerät nie ohne Flusensiebe oder mit beschädigten Flusensieben. Es besteht Brandgefahr.
• Der Raum um den Trockner muss von Flusen freigehalten werden.

Allgemeine Sicherheitsvorschriften

• Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
• Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.
• Das technische Service sollte nur von autorisierten Kundendienststellen ausgeführt

werden; verlangen Sie nur Original-Ersatzteile.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Wäschetrockner spielen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Wäschetrockners klettern.
• Bei der Entsorgung des Wäschetrockners: Ziehen Sie den Netzstecker, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. Zerstören Sie das Türschloss: so können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

Entsorgung

• Verpackungsentsorgung

Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden.

PE< steht für Polyethylen

PS< steht für Polystyrol

PP< steht für Polypropylen

Entsorgung des Altgeräts

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

- Altgerät

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Umwelttipps

Ihr Wäschetrockner arbeitet besonders wirtschaftlich, wenn Sie folgendes beachten:

• Die maximale Füllmenge nutzen -entsprechend der Programmübersicht auf Seite 29. Kleine Wäschefüllungen sind unwirtschaftlich.
• Die Wäsche gründlich entwässern. Je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch.

• Übertrocknen vermeiden durch sorgfältige Zeitwahl entsprechend des gewünschten Trockengrades. Übertrocknete Wäsche lässt sich zudem schlecht bügeln.

• Um die maximale Füllmenge auszunutzen, kann Wäsche, die schranktrocken werden soll, ohne weiteres mit Bügelwäsche getrocknet werden.
  Dazu die Trockenzeit für Bügelwäsche einstellen, nach Programmende die Bügelwäsche entnehmen und die restliche Wäsche anschließend zu Ende trocknen.

• Wenn Sie die Flusensiebe regelmäßig reinigen, vermeiden Sie längere Trockenzeiten und höheren Stromverbrauch.
• Den Raum gut belüften. Die Raumtemperatur sollte während des Trocknens + 35°C nicht übersteigen.

Technische Daten

ABMESSUNGEN: Höhe 85 cm

Breite 60 cm

Tiefe 58 cm

NETZSPANNUNG/FREQUENZ: 220/230 V/50 Hz

GESAMTANSCHLUSSWERT: 2600 W

ABSICHERUNG: 16 A

FASSUNGSVERMÖGEN: Baumwolle, Leinen 5 kg

Pflegeleichte Gewebe 2,5 kg

VERBRAUCHSWERTE: Baumwolle, Leinen 3,64 kWh (5 kg schranktrocken)

Baumwolle, Leinen 3 kWh (5 kg bügelfeucht)

Pflegeleichte Gewebe 1,4 kWh (2,5 kg schranktrocken)

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie

- 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

Gerätebeschreibung

1 Bedienblende

2 Kondensatbehälter

3 Flusensiebe

4 Typenschild

5 Luftkondensor

6 Schraubfüße

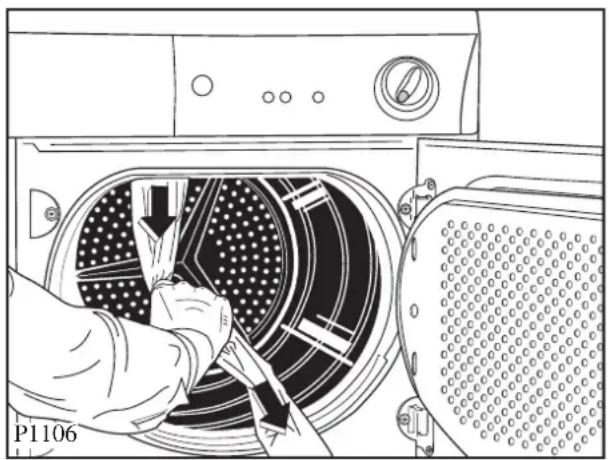

Entfernen der Transportsicherung

Ziehen Sie den Folienschlauch mit dem Polystyrolpolster heraus, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen.

Klebestreifen innen an der Trommeloberseite abziehen.

Bei Umzug muss das Gerät senkrecht transportiert werden.

Aufstellung

Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muss waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der Schraubfüße lassen sich Bodenunebenheiten bzw. -schräglagen ausgleichen.

Für eine einwandfreie Funktion ist eine gute und stauungsfreie Luftzufuhr bzw. Warmluftabführung durch die Lüftungsschlitze vorne, unten im Sockel des Trockners sicherzustellen.

Schraubfüße nicht entfernen.

Die Bodenfreiheit nicht durch hochflorige Teppichböden, Leisten u.ä. einschränken.

Es könnte ein Wärmestau eintreten, der das Gerät in seiner Funktion beeinträchtigt.

Hinweis:

Die vom Trockner abgegebene Warmluft kann bis zu 60°C betragen - Aufstellung nicht auf empfindlichen Teppichböden.

Die Raumtemperatur sollte nicht niedriger als +5°C und nicht höher als +35° sein.

Der Raum um den Trockner muss von Flusen freigehalten werden.

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter.

Die elektrische Sicherheit des Geräts ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist. Das Netzkabel darf nur vom Kundendienst ausgetauscht werden.

Wichtig!

Das Netzkabel muss nach Aufstellung des Geräts leicht zugänglich sein.

Wasch-/Trockensäule

Der Aufbau zur platzsparenden Wasch-/Trockensäule ist mit allen Waschvollautomaten mit Deckeltiefe zwischen 48 und 60 cm und Frontbeschickung möglich. Hierzu benötigen Sie einen Bausatz, der bei Ihrem Händler erhältlich ist. Eine ausführliche Montageanweisung liegt dem Bausatz bei. Lesen Sie bitte diese sorgfältig durch.

Set Kondenswasserablauf

Bei den berechtigten Händlern ist ein Sonderset verfügbar, welches den Ablauf des während jeden Trockengangs entstehenden Kondenswassers unmittelbar in das Waschbecken ermöglicht. Bitte die im Set beigelegten Anweisungen genau folgen.

Türanschlagwechsel

Falls erwünscht ist es möglich, die Tür auf Linksanschlag zu ändern.

Zu diesem Zweck wenden Sie sich bitte an die nächste Kundendienststelle.

Gebrauch

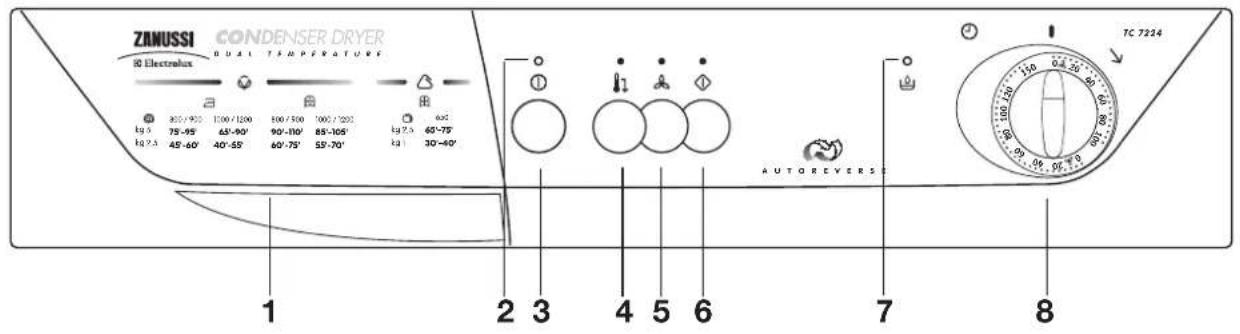

Bedienblende

ZANUSSI CONDENSER DRYER 90 Electrolux DUAL TEMPERATURE kg 3 350/-920 1200/-1200 800/-500 1000/-2000 75'-95 65'-90' 90'-110' 85'-105' 45'-60' 40'-55' 60'-75' 55'-70' kg 2.5 60'-75' kg 1 30'-40' TC 7224 AUTOREVERES 1 2 3 4 5 6 7 8

1 Programmübersicht

Die Programmübersicht gibt Ihnen einen Überblick über die zur Verfügung stehenden Programme mit ihren zugeordneten Trockenzeiten.

2 Betriebskontrolle

Die Betriebskontrolllampe leuchtet, wenn das Gerät eingeschaltet ist.

3 Ein/Aus-Taste ①

Durch Drücken der Taste, wird das Gerät eingeschaltet. Die Betriebskontrolllampe leuchtet. Nach Beendigung des Trocknungsprogramms, Taste erneut drücken. Das Gerät schaltet sämtliche Funktionen ab.

4 Schon-Taste ↓↓

Drücken, wenn empfindliche Baumwollgewebe getrocknet wird.

Durch Drücken der Taste wird die Heizleistung von 2400 W auf 1400 W reduziert. Eine längere trockenzeit sollte gewählt werden.

5 Taste "Lüften"

Durch Drücken der Taste, wird die Heizung abgeschaltet. Dies eignet sich besonders zum Lüften von Kleidungsstücken und zum Glätten von zerknitterten Textilien.

6 Start-Taste

Durch Drücken der Taste, starten Sie das gewählte Trocknungsprogramm.

Hinweis! Wird das laufende Trocknungsprogramm durch Öffnen der Gerätetür oder der unteren Tür unterbrochen, muss, nachdem die Tür wieder geschlossen wurde, das Programm neu gestartet werden.

Diese Taste soll auch nach einem Stromausfall wieder gedrückt werden.

7 Signallampe für Kondensatbehälter

Die Lampe leuchtet, wenn der Kondensatbehälter voll oder nicht richtig eingesetzt ist.

Das Programm wird unterbrochen.

Wichtig: Der Zeitwähler dreht sich weiter gegen "O", ohne dass jedoch der Trockenvorgang stattfindet. In diesem Fall ist nach Entleeren des Behälters nochmals das Trocknungsprogramm auf die für den gewünschten Trocknungsgrad notwendige Zeit einzustellen.

Achtung: Nach diesem Vorgang könnte der Trockner einige Minuten bei eingeschalteter Signallampe Kondensatbehälter stillstehen, bevor der Betrieb anläuft.

8 Zeitwähler

Er ist in zwei Sektoren aufgeteilt:

ein Sektor mit normaler (hoher) Temperatur bis 150 Minuten für Baumwolle und Leinen;

ein Sektor mit reduzierter Temperatur bis 100 Minuten für pflegeleichte Gewebe.

Zeitwähler im Uhrzeigersinn auf die gewünschte Zeit einstellen.

Versuchen Sie keinesfalls den Wähler entgegen dem Uhrzeigersinn zu drehen.

Abkühlphase

Bei der Wahl der Trockenzeit beachten Sie bitte, dass ca. 10 Minuten vor Programmende die Abkühlphase beginnt (Programmstellung ♗). Die Heizung wird automatisch abgeschaltet und die Wäsche abgekühlt.

Die Abkühlphase darf auf keinen Fall abgekürzt oder unterbrochen werden oder ganz entfallen. Verbrennungsgefahr!

Trockenzeiten

Baumwolle und Leinen

Zeitwähler bis 150 Minuten (volle Heizleistung)

Art der Wäsche	Gewünschter Trockengrad	Füllmenge	Trocknungszeit je nach Schleuderdrehzahl
			800/900 U/min	1000/1200 U/min
Bademantel Frottierhandtücher Overhemden Bettwäsche Tischwäsche Küchentücher	Schrank-trocken	5 kg 90-110		85-105
		2.5 kg 60-75	55-70
	Bügel-trocken	5 kg 75-95		65-90
		2.5 kg 45-60	40-55

Pflegeleicht

Zeitwähler bis 100 Minuten (reduzierte Heizleistung)

Art der Wäsche	Gewünschter Trockengrad	Füllmenge	Trocknungszeit für kurz geschleuderte Wäsche (650 U/min)
Wäsche aus Synthetik- und Mischgeweben, die nicht gebügelt werden soll	Schrank-trocken	2.5 kg 65-75
			30-401 kg

Achtung! Beachten Sie bitte das Wäscheetikett für das Trocknen von Mischgeweben.

Die angeführten Trockenzeiten sind Richtwerte und sind von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig.

Es empfiehlt sich, eine kurze Trockenzeit zu wählen und im Bedarfsfall eine Nachtrockenzeit einzustellen. Die Erfahrung wird Ihnen zeigen, welche Trockendauer für die verschiedenen Textilarten Ihnen am angenehmsten ist; notieren Sie sie sorgfältig.

Füllmenge

Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln halten:

• Baumwolle, Leinen: volle Trommel, aber nicht überladen.
• Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.
• Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen.

Bei einer gemischten Ladung (z.B. Baumwolle und pflegeleichte Gewebe) empfehlen wir, die Trockenzeit nach dem empfindlichsten Gewebe zu wählen und um ca. 10 min zu verlängern.

Reihenfolge der Arbeitsschritte

Vor der ersten Inbetriebnahme empfiehlt es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 30 Minuten laufen zu lassen. Dadurch wird sichergestellt, dass sich kein Staub und Schmutz mehr in der Trommel befindet.

1. Gerät anschliessen.

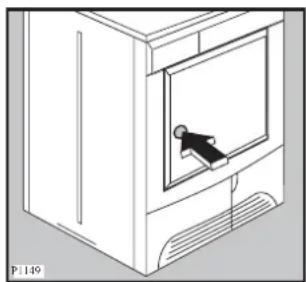

2. Tür durch leichten Druck auf die markierte Stelle öffnen.

1. Waschgut in die Trommel legen.
2. Tür schließen. Achten Sie darauf, dass keine Wäschestücke eingeklemmt werden.
3. EIN/AUS-Taste ①drücken, die Betriebskontrolllampe leuchtet auf.
4. Trockenzeit wählen.
5. Taste ⚠ oder ⚙ eventuell drücken.
6. Start-Taste ◆ drücken: Das Trocknungsprogramm beginnt.

Damit die Wäsche abkühlen kann, wird 10 Minuten vor Programmende automatisch die Abkühlphase eingeschaltet. (Zeitwähler auf Stellung ♗).

Nach Ablauf der Abkühlphase ist der Trockenvorgang beendet. Gerät ausschalten.

Nach dem Trocknen

• Gerät ausschalten durch Drücken der EIN/AUS-Taste, die Betriebskontrollleuchte erlischt.
• Flusensiebe reinigen (siehe Seite 32)
• Kondensatbehälter leeren (siehe Seite 33)

Hinweis!

Soll das Trocknungsprogramm vorzeitig beendet werden, empfehlen wir, um Stauwärme im Gerät zu vermeiden, grundsätzlich vorher das Programm ABKÜHLEN 🌐 einzuschalten. Dazu Zeitwähler im Uhrzeigersinn auf 🚫 gehen.

Programmänderung

Um ein laufendes Programm zu ändern, ohne die Gerätetür zu öffnen, die EIN/AUS-Taste ① drücken, neue Trockenzeit wählen und Taste ① und eineut drücken.

Praktische Tipps

- Überladen Sie das Gerät nicht. Beachten Sie die maximalen Füllmengen. Eine Überfüllung beeinträchtigt das Trockenergebnis und führt zu starker Knitterbildung. Eine zu geringe Wäschefüllung ist unwirtschaftlich. Folgende Gewichtsangaben können als Richtwerte dienen:

Bettbezug 700-1000 g

Tischtuch 400-500 g

Geschirrtuch 70-120 g

Serviett 50-100 g

Frottiertuch 150-250 g

Bademantel 1000-1500 g

Herrenhemd 200-300 g

Kissenbezug 100-200 g

Herrenschlafanzug 400-500 g

Damennachthemd 200-250 g

Wichtig:

- Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten, sowie Wäschestücke, die überwiegend Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht getrocknet werden.

- Bitte prüfen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett. Die Symbole für das Trocknen und ihre Bedeutung:

Trocknergeeignet
Normales Trocknen (volle Heizleistung) z.B. für Baumwollwäsche
Schonendes Trocknen (reduzierte Heizleistung) - für pflegeleichte Wäsche, z.B. Acryl
Trocknen im Wäschetrockner nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide

• Bettbezüge und Kissen sollten zugeknöpft werden, damit Kleinteile sich darin nicht "sammeln" können.
  Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen.
• Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad.
  ● Die Wäsche muss vor dem Trocknen gut ausgeschleudert sein.
• Ein Übertrocknen der Wäsche sollte vermieden werden, um Knitter bzw. unnötigen Energieverbrauch zu vermeiden.
• Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges statische Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren.
• Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas einlaufen. Wäsche dieser Art bitte nicht übertrocknen. Es ist empfehlenswert, bei Neuanschaffung die Einlaufeigenschaften bei der Größenwahl zu berücksichtigen.
• Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 20 Minuten. Das wird vor allem bei mehrlagigen Wäschestücken (z.B. Kragen, Taschen usw.) erforderlich sein.

Wartung

Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Geräts aus der Steckdose.

Reinigung des Trocknergehäuses

Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig.

Wichtig: Alkohol, Lösungsmittel und dgl. dürfen nicht verwendet werden.

Reinigung des Siebbereichs in der Innentür

Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebs in den umgebenden Siebbereich. Reinigen Sie deshalb von Zeit zu Zeit den gesamten Siebbereich mit einem feuchten Tuch.

Reinigung der Flusensiebe

Der Wäschetrockner funktioniert nur bei gereinigten Flusensieben einwandfrei. Deshalb müssen sie nach jedem Trocknungsprogramm vor der Wäscheentnahme kontrolliert und ggf. gereinigt werden. Verwenden Sie dazu ein feuchtes Tuch.

Das Sieb in der Innentür an seinem Griff nach oben herausziehen, Flusen abstreifen und Sieb wieder einsetzen.

Die angesammelte Flusenmenge ist nicht etwa auf die Wäschebeanspruchung im Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen.

Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen können Sie feststellen, wie gering der Anteil im Verhältnis zur getrockneten Wäschemenge ist.

Durch Waschmittelreste in der Wäsche kann sich an den Flusensieben ein weißlicher Belag bilden. In diesem Falle müssen die Siebe mit warmem Wasser und einer Bürste gereinigt werden. Das Sieb in der Einfüllöffnung kann auch herausgenommen werden (siehe Abb.). Beim Wiedereinsetzen kann der Zapfen nach rechts oder links zeigen.

Benützen Sie das Gerät nie ohne Flusensiebe.

Reinigung des Luftkondensors

Reinigen Sie den Luftkondensor regelmäßig, d.h. je nach Benutzungshäufigkeit und Art der zu trocknenden Wäsche. Spätestens jedoch dann, wenn Flusenablagerungen erkennbar sind.

Der Luftkondensor ist in der Geräte-Vorderseite unten eingeschoben.

Gehen Sie wie folgt vor:

- Die Tür durch Drücken der Taste, wie in der Abb. angezeigt ist, öffnen.

Während, oder am Ende des Trockenprogramms ist es normal, dass im Kondensorfach Wasserrückstände vorhanden sein können.

- Die zwei roten Sicherungsscheiben nach unten drehen.

- Luftkondensor an seinem Griff nach vorne herausziehen.

- Luftkondensor mit einer Bürste reinigen und evtl. mit der Handbrause durchspülen.

- Luftkondensor an der Außenseite von Flusen befreien und die Dichtungen vorne und hinten sowie die Dichtungen in der Innenseite der Kleinen Tür mit einem feuchten Tuch reinigen.

Achtung!

Benutzen Sie keine spitzen Gegenstände zur Reinigung, damit die Lamellen nicht beschädigt werden.

- Luftkondensor wieder einschieben und verriegeln (beide Sicherungsscheiben nach oben drehen) und Tür schließen.

Ohne Luftkondensor darf das Gerät nicht betrieben werden.

Entleerung des Kondensatbehälters

Das der Wäsche entzogene Wasser wird innerhalb des Trockners kondensiert und im Kondensatbehälter aufgefangen.

Der Kondensatbehälter sitzt in der Gerätefrontseite oben links. Dieser Behälter muss nach jedem Trocknungsgang entleert werden.

Bei vollem Behälter spricht die Überlaufsicherung an und die Kontrolllampe Leuchtet. Das Programm wird automatisch unterbrochen, die Wäsche bleibt nass (siehe Seite 28).

Das Entleeren ist auch während des Programmablaufs möglich.

Folgende Handgriffe sind erforderlich:

• Zum Entnehmen in die Griffmulde fassen und Behälter langsam herausziehen.
• Behälter umkehren und Kondensat ausgießen.

• Behälter wieder in Bedienblende einsetzen.

Das Gerät könnte bis 2 Minuten stillstehen, bevor der Betrieb wieder anläuft.

Während dieses Zeitraums bleibt die Kontrolllampe eingeschaltet.

Hinweis

Das aufgefangene Kondenswasser kann für das Dampfbügeleisen verwendet werden. Davor sollten Sie es jedoch durch ein feines Sieb oder einen Kaffeefilter aus Papier gießen. Dadurch werden kleinste Flusen, die sich im Kondenswasser befinden können, im Filter zurückgehalten.

Reinigung des hinteren Sauggitters

Das Gitter mit einem Staubsauger von Flusen befreien.

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Störungen	Mögliche Ursachen
Trockner läuft nicht an:	Ist die Gerätetür oder die untere Tür geschlossen?Ist die Stromzufuhr unterbrochen?Ist die Sicherung in Ordnung?Ist der Zeitwähler richtig eingestellt?Ist die Start-Taste gedrückt?Haben Sie den Kondensatbehälter entleert und wieder richtig eingesetzt?
Das Trocknungsergebnis ist nicht zufriedenstellend:	Sind die Flusensiebe verstopft?Ist der Luftkondensor eventuell verflust?Kondensatbehälter voll?Haben Sie die richtige Trockenzeit gewählt?Haben Sie die Taste ↗ oder ↗ gedrückt?Wurde der Wäschetrockner übermäßig gefüllt?Wurde die Wäsche vorher gut ausgeschleudert?Sind alle Aufstellungshinweise beachtet?

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, steht Ihnen für die Betreuung Ihres Geräts ein gut ausgerüsteter, technischer Kundendienst zur Verfügung. Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon-Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Geräts. Diese Daten sind dem Typschild zu entnehmen (s.S. 26).

Geachte Klant,

Technische gegevens ....37
