| Type de produit | Récepteur AV (Ampli-tuner) 7.1 canaux |
| Marque | Cambridge Audio |
| Modèle | Azur 551R V2 |
| Puissance de sortie | 110 W RMS par canal (6 Ω, 7 canaux) / 90 W RMS par canal (8 Ω, 2 canaux) / 60 W RMS par canal (8 Ω, 7 canaux) |
| Réponse en fréquence | 10 Hz – 20 kHz (±1 dB) |
| Distorsion harmonique totale (THD) | <0,006 % à 1 kHz |
| Rapport signal/bruit | >90 dB (pondéré A) |
| Impédance d'entrée audio | 47 kΩ / 175 mV (sensibilité) |
| Formats audio pris en charge | Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Pro Logic II/IIx, DTS, DTS-HD High Resolution, DTS-HD Master Audio, DTS Neo:6, DTS 96/24, PCM stéréo et multicanal |
| Connectivité HDMI | 6 entrées (5 HDMI 1.4a, 1 HDMI 1.3c en façade) / 2 sorties (HDMI 1.4a) avec ARC sur HDMI 1 |
| Résolution vidéo 4K | 3840 × 2160 pixels (via connexions HDMI arrière) |
| Entrées audio | 6 analogiques (ligne), 4 numériques coaxiales, 4 numériques optiques, 1 entrée 7.1 Direct (analogique) |
| Sorties audio | 7 enceintes amplifiées, sorties préampli 7.1, sortie casque (jack 6,35 mm), sorties d'enregistrement (1 analogique, 1 numérique coaxiale, 1 numérique optique) |
| Tuner intégré | FM 87,5–108 MHz (antenne coaxiale 75 Ω), AM 522–1629 kHz (antenne cadre 300 Ω) avec RDS |
| Fonctions spéciales | Calibrage automatique des enceintes (CAMCAS), lip sync, retour audio ARC, aperçu HDMI, commande de plage dynamique, modes stéréo directs, configuration personnalisée (RS232) |
| Consommation électrique | Standby <0,5 W, repos <70 W, max 700 W |
| Dimensions (L × H × P) | 430 × 110 × 340 mm |
| Poids | 10 kg (22 lb) |
| Entretien et nettoyage | Dépoussiérer avec un chiffon sec non pelucheux. Ne pas utiliser de produits liquides, d'alcool ou d'abrasifs. Débrancher avant nettoyage. |
| Sécurité | Ne pas exposer à l'eau ou à l'humidité. Assurer une ventilation suffisante. Débrancher en cas d'orage ou d'inutilisation prolongée. Confier les réparations à un personnel qualifié. |
| Garantie | Limitée (durée variable selon le pays). Couvre les défauts de matériel et de main-d'œuvre. Conserver la preuve d'achat. Contacter le revendeur agréé pour toute réparation. |
FOIRE AUX QUESTIONS - Azur 551R V2 CAMBRIDGE
Questions des utilisateurs sur Azur 551R V2 CAMBRIDGE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système hifi au format PDF gratuitement ! Retrouvez votre notice Azur 551R V2 - CAMBRIDGE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Azur 551R V2 de la marque CAMBRIDGE.
MODE D'EMPLOI Azur 551R V2 CAMBRIDGE
Avant d'effectuer les raccordements 28
Consignes de sécurité importantes. 29
Garantie limitée 30
Commandes du panneau avant 31
Raccordements du panneau arriere 32
Télécommande. 33
Raccordements des enceintes 34
Raccordements pour video analogue 35

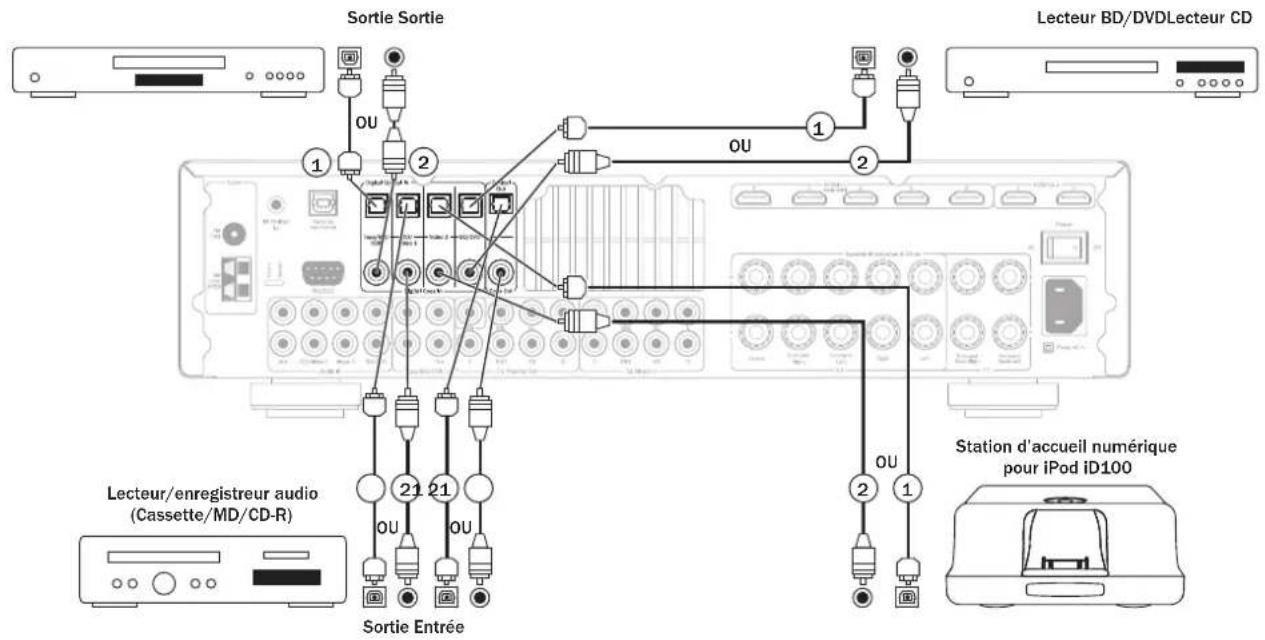

Raccordements pour video numérique 35
Raccordements d'entree HDMI 36

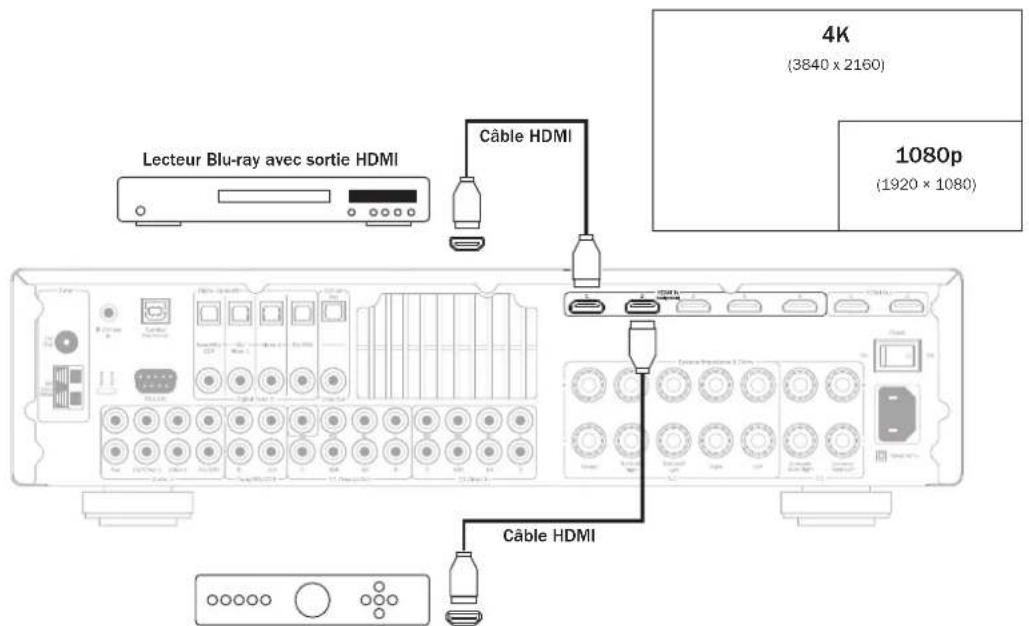

Résolution video 4K. 36
Raccordements de sortie video (HDMI) 37

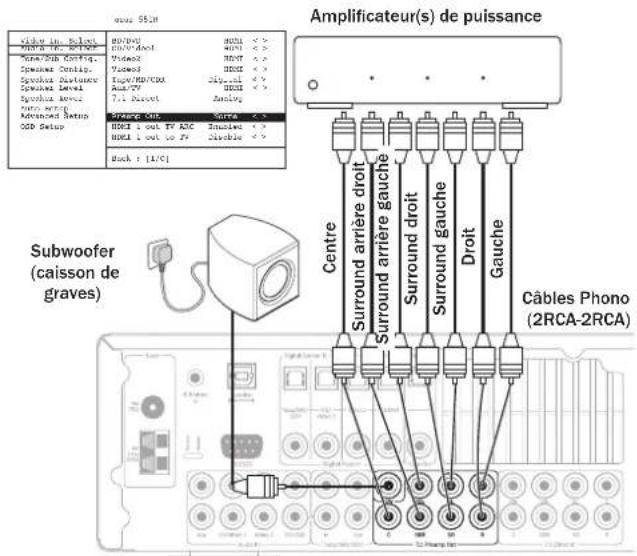

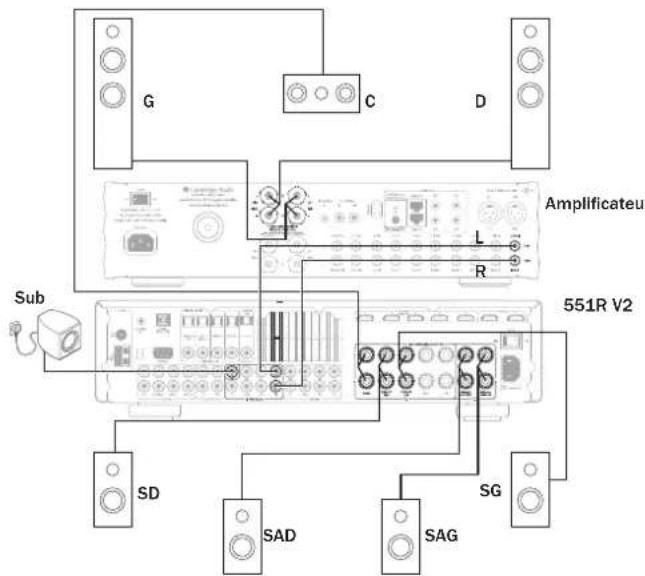

Sortie de préampli 7.1 37
Raccordements d'entree sur le panneau avant 38

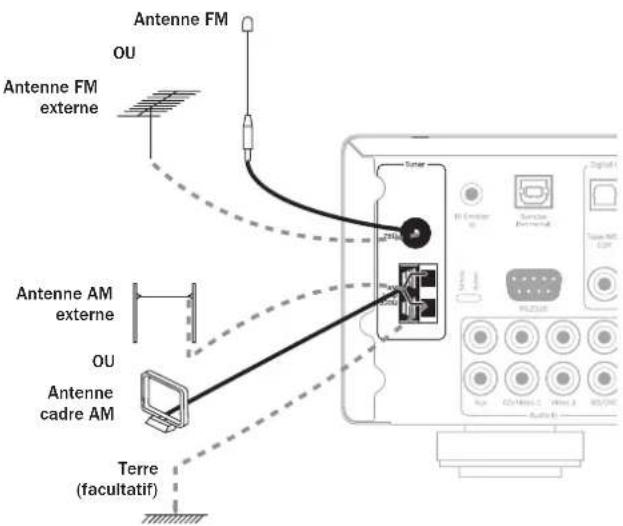

Raccordements de I'antenne 38
Paramétrage du 551R V2. 38
-
Configuration des enceintes 38
-
Paramétrage des enceintes 39
Calibrage du niveau 40
Paramétrage automatique des enceintes pour la distance/le niveau....40
3.Assigner les entrées video 41
- Paramétrage de la source 42
Type de raccordement audio 42
Modes de son surround 42
Autres modes 43
Utilisation 44
Modes de decodage - Configuration des enceintes en 5.1...45
Modes de decodage - Configuration des enceintes en 7.1.46
Modes de decodage - Configuration des enceintes en 7.1...47
Utilisation du tuner 47
Lip sync (Synchronisation entre le son et l'image) 47
Retour audio (ARC/Audio Return Channel) 48
Mode « Split » audio (écoute d'une source différente de l'image). 48
Configuration avance 48
Répartiteurs de subwoofer et gestion des basses. 48

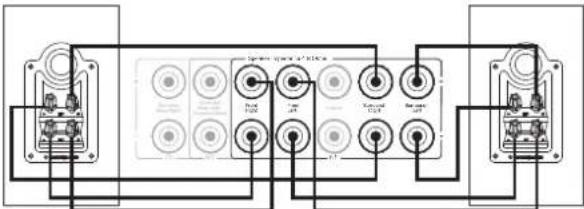

Bi-amplification 49
Configuration du menu Tonalité/Sub 49
Paramétrage du menu affché à l'écran (OSD) 49
Configuration avance 50

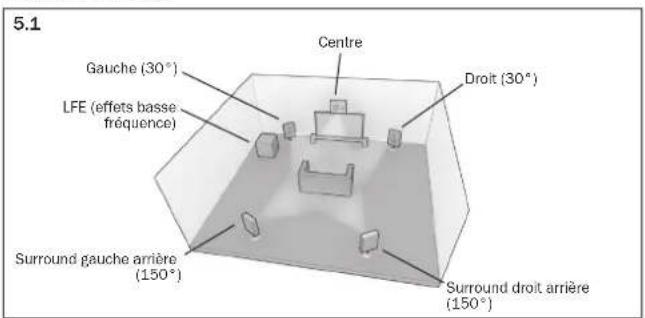

Re mappage d'une enceinte DTS-HD 50
Commandedeplage dynamique 51
ApercuHDMI 51
Installation personnalisee 52
Réinitialisation/Sauvegarde des réglages 52
Dépannage 52
Caracteristiques techniques 53
Assurez-vous d'enregistrer votre achat!
Rendez-vous sur: www.cambridge-audio.com/sts
Inscrive-vous pour etre informé en avant-premiere des :
sorties des futurs produits
- mises à jour de logiciels
- nouveaux, événements, offres exclusives et concours !
Ce guide vise à faciliter l'installation et l'utilisation de ce produit. Les informations qu'il contient ont été vérifiées solgnexeusement avant leur impression. Toutefols, comme Cambridge Audio a pour principe d'améliorer constamment ses produits, les caractéristiques techniques et générales peuvent être modifiées sans préavis.
Ce document comprend des informations exclusives protégées par des droits d'auteur ou de copie. Tous droits réservés. La reproduction sous chaque forme que ce soit et par chaque moyen que ce soit (mécanique, électronique ou autre) d'une partie quelconque de ce manuel sans l'autorisation écrite préalable du fabricant est illégale. Toutes les marques commerciales et déposées sont la propriété de leurs détenteurs respectifs.
Copyright Cambridge Audio Ltd 2014
Fabrique sous licence de Dolby Laboratories. * Dolby * et le symbole double-D sont des marques déposées de Dolby Laboratories.
Fabrique sous licence, avec les brevets americains numeros : 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 ainsi que d'autres brevets americains et Internationaux déposés et en instance. DTS est une marque déposée et les logos DTS, Symbol, DTS-HD et DTS-HD Master Audio sont des marques déposées de DTS, Inc. © 1996-2011 DTS, Inc. Tous droits réservés.
" HDMI 念 le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques deposese de HDMI Licensing LLC.
Avant d'effectuer les raccordements
Pour installer le 551R V2, vous doivent accorder toutes vos enceintes et équipements sources, puis parameter l'appareil au moyen de son affchage à l'écran (fonction « OSD ») car différents réglages et ajustements doivent être effectuels avant de pouvoir utiliser le 551R V2.
Toutefois, avant de decide des raccordements souhaités et d'effectuer quelques paramétrage que ce soit, nous vous conseillons vivement de parcourir au préalable la section « Paramétrage du 551R V2 » de ce manuel, à partir de la page 38.
Vous y trouvezez de nombreuses explications qui vous aidont aCHOISIR le type de raccordement approprié à la fois pour vos sources et pour le téléviseur.
Consignes de sécurité importantes
Pour vous propres sécurité, merci de dire attentivement ces instructions importantes sur la sécurité avant de tenter de racorder cette unite au réseau électrique. Elles vous permetront aussi d'obtenir les valeurs résultats et de prolonger la durée de vile de l'unité :
- Lire ces instructions.
- Conserver ces instructions.
- Prendre en compte tous les averlissesents.
- Suivre l'ensemble des consignes.
- Ne pas utiliser cet apparéil près de l'eau.
- Nettoyer uniquement avec un chiffon sec.
- Ne pas bloquer les bouches d'aération. Sûivre les instructions du fabricant lors de l'installation.
- Ne pas installer prés de sources de chaleur comme des radiateurs, des climatiseurs, des culsiinières ou prés d'autres apparèls ( comme les amplificateurs) qui produit de la chaleur.
- Ne pas ou blirler le caractere securitaire d'une prise polarisée ou d'une prise de terre. Une prise polarisée possede deux fiches, dont l'une est plus large que l'autre. Une prise de terre dispose de deux fiches et d'une broche de terre. La fiche plus large ou la broche de terre sont fournies à des fins securitaires. Si la prise foume ne correspond pas à votre installation, merci de contacter un electricien pour qu'il puisse remplaquer leur installation obsoleté.
- Merci de ne pas marcher, ni appuyer sur le cordon d'alimentation, et plus précisé au niveau des prises, des installations d'alimentation et de la sortie de l'alimentation électrique.
- Utiliser uniquement les pieces détaches/accessoires précisés par le fabricant.
- Utiliser uniquement le chariot, le trépied, la console ou la table précisé par le fabricant, ou fourni avec l'appareil. En cas d'utilisation d'un chariot, merci de faire très attention lorsque vous déplacez le chariot/l'appareil afin d'évitier de vous blesser en faisant tomber l'ensemble.
- Débrancher l'appareil en cas d'orage ou si vous ne l'utilise pas pendant une longue période.
- Confier tous les travaux de maintenance à du personnel spécialisé et qualifié. Des réparations sont nécessaires lorsque l'appareil a été endommage : en cas de dégats sur le cordon d'alimentation ou sur la prise, si du liquide ou un objet est tombé sur l'appareil, si l'apparile a été exposé à la pluie ou à l'humidité, si l'appareil ne fonctionne pas normalement ou s'il est tombé.
AVERTISSEMENT
- Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'unité à la pluie ou à des sources humides.
- N'exposez pas les batteries (batteries ou kit batterie installé(es)) à des températures élevées, causées par exemple par la lumière du soleil, le feu ou d'autres sources similaires.
L'unité doit être installée de manière à ce qu'elle puisse être retiree du reseau électriche depuis la prise de terre (ou par le bias d'un connecteur adapté situe sur la partie arriere de l'unité). Si la prise de courant est utilisée en tant que dispositif de déconnexion, ce dernier doit alors rester pret et facile d'utilisation. Utiliser uniquement les cordons d'alimentation fournis avec l'unité.
Merci de vérifier qu'il existe une aération énergétique. Nous vous recommendons de ne pas placer l'apparéil dans un espace confiné; si vous souhaitez le placer sur une étagère, place-le sur la plus élevé pour assurer une ventilation optimale. Ne pas placer d'autres équipements sur l'unité. Ne pas poser l'unité sur un tapis, ni sur une surface lisse, et ne pas boucher les orifices d'airation, ni les grilles de sortie. Ne pas recouvrir les grilles d'airation avec des objets tels que des journaux, des nappes, des rideaux.
L'unité ne doit pas être utilisée pres de l'eau, elle ne doit pas être exposée à une source d'écoulement, ni à des éclaboussures ou à tout autre type de liquides. Aucun objecte rempli d'eau, comme des vases, ne doit être place sur l'unité.
CAUTION
Risque de chic
electrique.
Ne pas ouvrit.
ACHTUNG
Le voyant lumineux avec le symbole en forme d'arc situé dans un triangle équilatéral a pour but d'avertir l'utilitaire de la présence de 'courant dangereux' non isolé au sein du produit, et ce dernier pourrait être suffisament fort pour provoquer une décharge électrique sur des personnes.
Le point d'exclamation situé dans le triangle équilatéral a pour but d'avertir l'utilisateur de la présence d'instructions importantes relatives aux opérations de maintenance et au fonctionnement dans le manuel de cet apparell.
Le symbole pour CLASS II (Isolation double).
Symbole DEEE
La poubelle sur roues est le symbole de l'Union Européenne pour le recyclage séparé des approeils électriques et électroniques. Ce produit contient des équipements électriques et électroniques qui peuvent être réutilisés, recyclés ou recupérés, et ils ne doivent donc pas été mis au rebut dans votre poubelle habituelle qui ne fait pas
l'objet du tri sélectif. Merci de returner l'unité ou de contacter le revendeur autorisé qui vous a fouri ce produit pour obtenir davantage d'Informations.
Marque CE
Ce produit est conforme aux directives européennes relatives à la base tension (2006/95/EC), à la compatibilité electromagnétique (2004/108/EC) et à l'écoconception applicable aux produits consommateurs d'énergie (2009/125/EC) lorsque l'apparil est installé et utilisé conformément à ce manuel de l'utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de Cambridge Audio devraient être utilisés avec ce produit et les opérations de maintenance doivent être confiées à du personnel spécialisé et qualifié.
Marque C-Tick
Ce produit est conforme aux exigences CEM et aux normes en matière de communications radio définies par l'autorité de communication australienne.
Ce produit est conforme aux normes en vigueur en Russie en matière de sécurité électronique.
Normes FCC
IMPORTANT : LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES AUDIOVISuelles OU RADIO ENGENDREES PAR DES MODIFICATIONS NON AUTORISEES, EFFECTUEES SUR CET APPAREIL. DE TELS CHANGESMENTS POURRAIENT ANNULER L'AUTORISATION D'UTILISATION QU'A L'UTILISATEUR.
Cet équipement a ete creed et teste pouretre conforme aux limites des apparreils numériques de classe B, conformement à la partie 15 des régles FCC. Ces limites ont ete definiennes pour fourir une protection raisonnable contre les interfenciences dangereuses au sein
d'une installation résidentielle. Ce équipement génére, utilise et peut émettre des radiations de fréquence radio, s'il n'est pas installé, ni utilisé conformément aux instructions, et cela peut engendrer des interférences dangereuses pour les communications radio. Toutfootis, il est impossible de garantir qu'aucune interfERENCE ne sera produit au sein d'une installation spécifique.
Si cet appeareil genere des interfenciences qui gencnt la reception des émissions televisuelles ou radio, ce qui peut etre remarqu en activant ou en desactivant I'appareil, nous invitons l'utiliser a essayer de corriger ces interfenciences en suivant une des mesures suivantes:
- réorienter ou déplacer l'antenne de réception
- augmenter la distance qui sépare l'équipement du récepteur
- raccorder l'apparell à une prise d'un circuit différent de celui auquel le récepteur est relié
- consulter le revendeur ou un technicien TV/radio experimenté pour obtenir de l'aide.elp.
Aération
IMPORTANT - L'unité risque de chauffer lors de l'utilisation. Ne déposezaucun objet sur l'unité. Ne pas placer l'équipement dans une piece entierement fermée ou dans un casier ne disposant pas d'une aération suffisante.
Vérifier qu'aucun petit objet ne peut passer à travers des grilles d'aération. Si cela se produit, estéindre immeditément l'appareil, le débrancher de la prise électrique et contacter votre revendeur pour Obtérer il'aide et des conseils.
Emplacement
Choisir avec précaution une endroit pour installerer votre équipement. Eviter de le placer directement face aux rayons du soleil ou prés d'une source de chaleur. Aucune source de feu telle que des bouygues allumées doit être placé sur l'appareil. Eviter également toutes les sources qui pouraient occasionner des vibrations, de la poussière, de la fraîcheur ou de l'humidité. L'appareil peut être utilisé à des températures moyennes.
L'unité doit obligatoirement être installée sur une surface stable et de niveau. Ne pas placer l'équipment dans une piece entière fermée ou dans un casier. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un infant ou unadulte, sans outlier les dommages causés sur le produit. Ne pas positionner d'autres équipements au-dessus de l'unité.
En raison des champsmagnétiques repartis, aucune platine, ni aucun téléviseur CRT ne doitetrepositionné prés de l'apparell pour évitier de possibles interférences.
Les composants audio etlectroniques peuvent etre utilisés environ une semaine entiere (s'lls sont utilisés plusieurs heures par jour).Cela permettra aux nouveaux composants d'etre installeds correctement,et les propriétés sonores s'améliorent avec le temps.
Sources d'alimentation
L'unité doit être uniquement utilisée avec le type de source électrique indiquée sur l'étiquette. Si vous n'étés pas certain du type d'alimentation disponible chez vous, merci de contacter vous revendeur ou l'entreprise chargee de l'alimentation électrique dans toute région.
Vou puez laisser cette unité en mode veille lorsque vous ne l'utilise pas, elle consommera moins de 0.5 Watt. Pour te éhindre l'unité, utiliser le bouton Arrêt situé sur la partie arrirée de l'appareil. Si vous n'avez pas l'intention d'utiliser l'unité pendant une longue période, il vous suffit de la débrancher de la prise électrique.
Surcharge
Eviter de surcharger les installations électriques murales, ou les rallonges, car cela pourrait provoquer un risque d'incendie ou de décharge électriche. Les installations en courant continu surchargées, les rallonges, les cables d'alimentation abimés, une isolation endommagée ou craquée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie.
S'assurer que chaque cable est correctement insere. Pour eviter des ronflements ou des bruits de fond, ne pas manger les interconnections avec le cordon d'alimentation ou les cables du haut-parleur.
Nettoyer
Pour nettoyer l'unité, passer un chiffon non pelucheux et sec. Ne pas utiliser de produits liquides nettoyants comptant de l'alcool, de l'ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou pres de l'unité.
Mise au rebut des piles
Merci de mettre au rebut les piles déchargees selon les dispositions en vigueur au niveau local en termes de recyclage et de protection de l'environnement.
Raccordements
Avant d'effectuer un raccordement qu'il soit, assurez-vous que le courant est coupé et utilisez uniquement les interconnexions prévues à cet effet.
Réparations
Ces unités ne peuvent pas être réparées par l'utilisateur, ne pas essayer de réparer, de défaire, ou même d'assembler l'unité si un problème survient. Une décharge électrique importante pourrait alors avoir lieu si cette mesure de précaution n'est pas respectée. En cas de problème ou de panne, merci de contacter votre revendeur.
Garantie limitée
Cambridge Audio garantit ce produit contre tout défaut de matériel et de main-d'oeuvre (dans les conditions stipulées ci-dessus). Cambridge Audio peut decide de réparer ou de remplaquer (à sa propre désciption) ce produit ou toute pièce défectueuse de ce produit. La période de garantie peut varier selon le pays. En cas deoute, adressez-vous à votre revendeur. Veillez à tousjours conserver la preuve d'achat de cet apparéel.
Pour une réparation sous garantie, veillez contacter le revendeur Cambridge Audio agreé chez qui vous avons acheté ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par toute revendeur à Cambridge Audio ou à un service après-venture Cambridge Audio agreé. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.
Une preue d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit etre presentee pour tout recours a la garantie.
Cette garantie est annulée si (a) le nombre de série d'usine a eté modifié ou suprimé de ce produit ou (b) ce produit n'a pas eté acheté auprès d'un revendeur Cambridge Audio agree. Pour confirminer que le nombre de série n'a pas eté modifié ou que ce produit a eté acheté auprès d'un revendeur Cambridge Audio agrée, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays.
Cette garantie ne couvreet pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage commercial ou à une modification d'une partie quelconque du produit. Cette garantie ne couvreet pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne qualconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agree, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvreet pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS "
LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIÉ CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINTE TOUTRESponsABILITE POUR TOUTDOMMAGE ACCESSOIRE OU INDIRECT DE LA RIPTURE DE TOUTE GARANTIE EXPRESSE OU IMPlicitÉ CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PREVUE PAR LA LOI, CETTE GARANTIÉ EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPlicitÉ DE QUELQUE SORTÉ QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIÉ RELATIVE À L'APTITUDE DU PRODUIT À ÉTRÉ COMMERCIALISE ET À ÉTRÉ UTILISÉ DANS UNE APPLICATIONPARTICULIERÉ.
Cerçains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicées. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifique, outre d'autres droits qui varient d'État à État ou de pays à pays.
Pour toutes réparations, pendant ou après la garantie, veuillez contacter vous revendeur.
Commandes du panneau avant
Cambridge Audio
① Veille/Marche
Permet demettre I'appareil en veille (indique par un voyant faiblement lumineux) et en marche (indique par un voyant tres lumineux).Le mode veille est un mode ecogeretique qui consomme moins d0.5 watt.L'appareil peutetre laissé en veille lorsqu'il n'est pas utilise.
Remarque: sur cet apparéel, la fonction Arrêt automatique (APD) est activée par défaut. Àprouse une période d'inactivité, l' apparéel basculera automatiquement en mode veille.
② Casque audio
Permet le branchement d'un casque audio stéreo avec une prise « jack » de 6,35 mm. Il est conseilée d'utiliser un casque d'écoute dont l'impédance est comprise entre 32 et 600 ohms.
Remarque: le branchement d'un casque audio coupera automatiquement le son des sorties principales et du pré-ampli et selectionnera un * downmix * stéreo bi-canal en vue d'une écoute adaptée avec un casque.
③ Entrée HDMI 6
Une entree HDMI 1.3.
Remarque: ce connecteur HDMI du panneau avant ne prend pas en charge le format video 4K.
④ Mode/Mémorisation
Appuyez pour faire défilier les modes du Tuner. Maintenez le bouton enforcé pour mémoriser des prérgéglages (reportez-vous au chapitre « Utilisation » de ce manuel pour plus d'informations).
⑤ Afficheur
Affiche I'etat de I'appareil.
⑥ Tuner FM/AM
Appuyez pour selectionner le tuner. En mode Tuner, appuyez pour alterner entre les modes FM et AM.
⑦ BD/DVD
Appuyez pour selectionner I'equipement source raccordé à l'entree BD/DVD.
⑧ CD/Video 1
Appuyez pour selectionner I'equipement source raccorde a l'entree CD/Video 1.
⑨ Vidéo 2
Appuyez pour selectionner I'equipement source raccorde a l'entree Video 2.
10 Video 3/MP3
Appuyez pour sélectionné équipement source raccordé à l'entrée Video 3 ou MP3 (si un périmètre est branché dans son entente mini-prise 3,5 mm).
Cassette/MD/CDR
Appuyez pour selectionner l'équipment source raccorde à l'entrée Cassette/ MD/CDR.
12 Aux/TV
Appuyez pour selectionner I'equiplement source raccorde à l'entree Aux.
Lorsque la fonction de return audio (ARC) est activée (reportez-vous à la section ultérieure), appuyez de nouveau pour selectionner cette fonction à partir d'un téléviseur adapté.
13 7.1 Direct
Appuyez pour sélectionner une source 7.1 ou 5.1 (lecteur DVD-A ou SACD, etc.) raccordée aux connecteurs d'entrée 7.1 Direct.
Remarque: le 551R V2 memorise le type d'entrée audio et video et le mode de traitement pour chaque source d'entrée individuelle et les applique chaque fois qu'une source est selectionné.
4 Type d'entree audio
Appuyez sur ce bouton pour désirir le type d'entrée parmi analogue, numérique (optique/coaxiale) ou HDMI à utiliser comme source audio pour la source d'entrée actuellément selectionné.
Leschoixdisponiblesdependentdesentreequiontetéassignedesacette source (reportez-vousàla sectionulterieure).
15 Modes stereo
Appuyez pour écouter une source en stéreo avecriallement numérique ou en stéreo et modes subwoofer.
16 Modes surround
Appuyez pour sélectionner l'un des modes surround Dolby Digital ou DTS (avec des sources numériques correctement encodées), ou divers modes Dolby Pro Logic II/IIx, DTS Neo:6 pour des sources analogiques ou numériques encodées dans une matrice.
17 Info
Appuyez pour afficher le mode de decodage en cours.
Silence
Appuyez pour couper le son à partir des sorties principales et de pré-ampli du 551R V2. Appuyez de nouveau pour rétablier le son.
Remarque: la selection d'une nouvelle source annule toujours le mode silence.
19 Recherche +/-
Utilisé pour rechercher les fréquences FM/AM et passer d'un prépréglage à un autre avec le Tuner intégré.
20 Stereo analogue direct
Appuyez pour écouter directement les entretes analogiques pour la source actuelle sans conversion analogue/numérique ou traitement DSP pour une qualité sonore optimaè en stéroe.
Volume
Utilisé pour augmenter ou diminuier le niveau du son des sorties du 551R V2.
2 Capteur infrarouge
Reço les commandes IR depuis la télécommande fournir. Il est indispensable que'il n'y ait aucune obstacle entre la télécommande et le capteur.
23 Configuration automatique
Utilisé pour la configuration automatique du microphone. Reportez-vous à la section « Configuration automatique » de ce manuel pour plus d'informations.
24 Video 3/MP3
Appuyez pour sélectionner l'équipment source raccordé à l'entrée Video 3 ou MP3 (si un périphérique est branché dans son entree mini-prise 3,5 mm).
25Entree MP3
Cette entree peut etre utilisee avec les sorties pour casque ou de niveau de ligne de la plupart des baladeurs.
Cambridge Audio
Raccordements du panneau arrière
① & ② Antennes FM/AM
Tous les raccordements de I'antennne au tuner s'effectuent sur ce connecteur. Reportez-vous à la section * Raccordement des antennes * de ce manuel pour plus d'informations.
③ Entrée d'émetteur IR
Permet au 551R V2 de receivevoir des commandes IR modulées de systèmes multipléces ou d'autres systèmes réémetteurs IR.
Uniquement à usage des professionnels agreeés - Bascule le 551R V2 entre le mode normal (par défaut) et le mode Service. L'entrée USB est utilisé pour les futures mises à jour du micrologiciel. Ne changez pas le mode par défaut pour passer en mode "Service" et n'effectez pas de raccordements RS232 dans ce mode, car cela risquerait d'endomager l'appareil!
⑥ RS232C
Utilisé pour contrôler le 551R V2 en mode installation personnalisée (Custom Install). Un protocole complet est disponible pour le 551R V2 sur notre site Internet.
⑦ Entrees audio analogiques
Utilisées avec les sorties de niveau de ligne de lecteurs de CD, BD/DVD, etc.
⑧ Entrée/Sortie Cassette/MD/CDR
Utilisées avec des dispositifs d'enregistrement appropriés. La sortie permet d'enregistrer la source analogue actuellément sélectionnée.
⑨ Entrées numériques
Entres numériques S/P DIF ou Toslink pour chaque source.
Vous pouvez désirir d'utiliser un type différent pour chaque source, mais ne branchez pas les deux à la fois pour la même source.
10 Sorties numériques
Sorties numériques S/P DIF et Toslink pour l'enregistrement. Les sorties permettent d'enregistrer la source numérique actuellément selectionnée.
Celles-ci sont concurrentes et les deux peuvent etre branchees simultanement.
1 Sortie de préampli 7.1
Raccordez aux bornes d'entree 5.1/7.1 canaux d'un autre amplificateur, d'un ampli de puissance sépare, d'un subwoofer (caisson de graves) ou d'enceintes actives.
12 Entrée 7.1 Direct
Raccordez aux bornes de sortie d'un lecteur DVD-A, SACD ou autre source analogue 5.1/7.1.
13Grille de ventilation avec tunnel thermique
Permet un refroidissement des circuits internes via le tunnel thermique X-TRACT exclusif du 551R V2. NE PAS OBSTRUER!
14&15HDMI
Entres et sorties pour le raccordement d'un téléviseur ou d'un moniteur adapté. Les entres HDMI peuvent etre assignees via le menu des regliages affiché a l'ecran (OSD).Par defaut,les 3 entres HDMI sont assignees aux sources BD/ DVD,CD/Video 1,Video 2,Video 3,Aux/TV et 7.1 Direct.
Les entrées peuvent être librement assignées, reportez-vous à la section ultérieure sur l'assignation des entrées video.
Toutes les entrées video sont transcodées et transmises via les sorties HDMI.
Remarque : toute la connectique HDMI du panneau arriere (les sorties HDMI 1 et 2, et les entrees HDMI) est compatible avec le format 4K. Consultez la section ultérieure qui s'y rapporte dans ce manuel.
16 Bornes d'enceintes
Branchez aux enceintes d'une impédance de 8 ohms. Il est possible de réaliser des raccordements 7, 1, 5 ou inférieurs.
17 Marche/arret
Mise en marche et arrêt de l'appareil.
18 Cordon electrique
Une fois tous les raccordements réalisés, branche le cable d'alimentation électrique CA sur une prise secteur. Le recepteur AV est maintainant pré à fonctionner.
Télécommande
Le 551R V2 est fourni avec une télécommande Azur Navigator. Inserez les piles AAA fournies pour l'utiliser. Pour plus de détails sur les différentes fonctions de réglage disponibles pour la télécommande, consultez les sections suivantes de ce manuel.
Bouton de retroéclairage
Appuyez pour activer le rétroéclairage et illuminer les touches de la télécommande. Maintené enforcé pendant quelques secondes (tous les boutons sont clignoter rapidement) pour activer la fonction rétroéclairage, puis appuyez sur les boutons de chaque choice sur la télécommande. Maintené de nouveau enforcé pour désactiver la fonction et rétablier les paramétres par défaut.
Mute (Silence)
Coupe le son sur le récepteur AV. Appuyez de nouveau pour rétablier le son.
Veille/Marche
Mise en marche ou en veille de I'appareil.
Tuner, BD/DVD, CD/Video 1, Video 2, Aux/ TV, Vid 3/MP3, Tape/MD/CDR
Appuyez sur le bouton correspondant pour modifier la source d'entrée. Appuyer sur le bouton Tuner AM/FM une deuxième fois permitted de basculer entre les modes AM et FM.
Appuyer sur le bouton Aux/TV une deuxieme fois lorsquela fonction de retour audio (ARC) est activée (reportez-vous à la section ultérieure) selectionne TV-ARC.
Les descriptions de boutons ci-dessus sont évidemment brèves. Veuliliez consulter la section « Utilisation » de ce manuel pour plus d'informations sur les fonctions pertinentes mises en œuvre.
7.1 Direct
Selectionne l'entree 5.1/7.1 directe.
Aperçu HDMI Aperçu HDMI
Appuyez pour voir les aperçus des différentes sources HDMI raccordées à l'unité. Utilisez les boutons de Volume ▲/▼ pour naviguer. Consultez la section ultérieure qui s'y rapporte dans ce manuel.
Affichage à l'écran (OSD)
Appuyez pour afficher ou masquer les menus de réglages affichés à l'écran sur votre monitér/écran.
Remarque: La sortie pour l'affichage à l'écran (OSD) est disponible uniquement via HDMI 1.
Info
Appuyez pour afficher la source et le mode de décodage actuels. Appuyez à nouveau tandis que le mode de décodage en cours défile (sous réserve que le mode Silence n'est pas activé) pour afficher la fréquence d'échantillonnage entrante. Lorsque vous écoutez la FM avec RDS, appuyez pour faire défiler les divers modes d'information RDS.
Graves/Aigus
Appuyez pour ajuster le niveau des graves et des aigus à l'aide des boutons de volume +/-. Remarque : le bouton Graves/Algus est inactif dans les modes stéreo analogue direct et 7.1 Direct.
Lip sync (Synchronisation entre le son et l'image)
Appuyez pour activer et ajuster la fonction de synchronisation entre le son et l'image si un décalage se produit entre l'audio et la video. Lorsque le décalai de synchronisation entre le son et l'image est indiqué sur l'affector de l'appareil, ajustez ce décalai à l'aide des boutons et de la télécommande. Définir la valeur sur zéro désactive le décalai de synchronisation entre le son et l'image. Consultez la section ultérieure dans ce manuel.
Volume
Augmente ou diminuè le volume de la sortie du récepteur AV.
Bouton de navigation
Appuyez sur les boutons pour sélectionner les différentes sources d'entrée et sur les boutons pour modifier la préselection du tuner. Utilizez les boutons pour parcourir les menus de configuration de l'affichage à l'écran (OSD).
Entree
Utilisé dans les menus de réglages affichés à l'écran.
Mode stereo
Sélectionne les modes stéreo ou stéreo + subwoofer (caisson de graves) pour les sources analogiques ou numériques (avec traitement numérique).
Mode sround
Selectionne les modes de traitement surround numériques et divers modes de traitement surround encodes dans une matrice pour les sources analogiques ou numériques (avec traitement numérique).
Stereo analogue direct
Appuyez pour écouter directement les entêtes analogiques pour la source actuelle sans conversion analogue/numérique ou traitement DSP pour une qualité sonore optimale en stéreo.
Type d'entree audio
Bascule l'audio entre les types disponibles pour la source en cours. Selon la source selectionnee et selon que vous lui avez attribuée une entree HMI, les options analogue, numerique et HDMI peuvent etre disponibles.
Stéremono
Lorsque vous écoutez la FM, appuyez pour sélectionnner successivement les modes stéro et mono.
Mode
Appuyez pour selectionner la syntonisation automatique, manuelle ou par préRéglage en mode Tuner.
Mémorisation
Appuyez pour mémoriser la fréquence en cours en mode Tuner.
Cambridge Audio
Afficheur du panneau avant
① Icônes des modes
Indicateur mode direct: S'allume lorsquel le 551R V2 se trouv dans I'un des modes directs: Stéréo analogue direcut ou 7.1 Direct.
HDMI: Indique que le type de source d'entrée audio actuel est HDMI.
Multi: Indique que le 551R V2 recoit un signal au format PCM multicanaux sur la connexion HDMI.
Indicateurs numérique/analogique: Indique que le type de source d'entree audio actuel est numérique (S/P DIF/Toslink) ou analogique.
Indicateurs du mode de decodage (PCM, Dolby Digital, DTS, etc.)
Indique le mode de décodage en cours, tel que Dolby Digital, DTS, etc. Conjointement avec les indicateurs de canaux de sortie, ils fournissent des détails complets sur le mode de traitement actuel.
③ Affichage des informations principales
Affiche la source actuellément selectionnée, ainsi que le mode surround et le nom de la station / la fréquence en mode tuner, etc.
Indicateurs de canaux de sortie
Affiche les canaux actuellement actifs en fonction du mode de decodage et de la source. Les icones allumées indiquent les canaux actifs dans la source. Les icones entourées d'un cadre indiquent les canaux qui sont réellement émis par le 551R v2.
Exemples d'affichage
Indique qu'une source 5.1 Dolby Digital est rue sous forme de 5.0 (Subwoofer désacté). L'icone LFE allumée indicate la présence d'un canal d'effets bassé fréquence dans la source. Lorsque cette icone n'est pas entourée d'un cadre, cela signifie que le canal LFE n'est pas transmis au subwoofer, mais mixé dans les enceintes avant gauche et droite à la place.
Indique la lecture en 7.1 d'une source DTS ES.
Indique la création d'une sortie 2.1 dans le domaine numérique à partir d'une entrée de source analogique.
Raccordements des enceintes
Pour éviter d'endommager les enceintes avec un brusque signal de niveau élevé, veillez àmettre l'apparoit hors tension avant de les raccarder. Verifiez l'impédance de vos enceintes. Il est conseilé d'utiliser des enceintes d'une impédance de 8 ohms (chacune).
Les bornes d'enceintes induquées en couleur sont positives (+), et celles en noire sont négatives (-). Assurez-vous de respecter la polarité correcte à chaque connecteur d'enceinte, sinon le son peut开发商 faible et « fuzzy » (peu net) avec peu de basses.
Préparez les cordons des enceintes en vue d'effectuer le raccordement en retardant environ 10mm (3 / 8 ) ou moins (pas plus de 10 mm car cette risquerais de provoquer un court-circuit) de l'isoaction extérieure. Entrelacez fermement les fils de façon a ne pas laisser d'exterminités libres. Deviseze la borne d'enceinte, inserez le cable d'enceinte, resserrez la borne et fixeze le cable.
Remarque : Toutes les connexions se font via un cable d'enceinte, sauf si vous utilisez un subwoofer actif qui serait raccordé via un cable RCA phono standard.
Il est recommendé d'utiliser des fiches bananes (4 mm standard) raccordées au cable d'enceinte pour l'insertion directe dans les bornes d'enceintes.
Veuillez consulter la section "Configuration des enceintes" de ce manuel pour plus d'informations sur le paramétrage des enceintes en 5.1 et 7.1.
Raccordements pour video analogue
Remarque: ne branchez pas à la prise secteur et ne mettez pas en marche l'appareil tant que tous les raccordements n'ont pas été réalisés.
Raccordeux équipements sources à l'aide de câbles phono stéreo (2RCA-2RCA stéreo). Les lecteurs/enregistreurs à cassette/MD/CDR nécessités 2 deux de câbles phono stéreo/RCA, un pour l'enregistrement et un autre pour l'écoute.
Raccordements pour video numérique
Il est possible d'effectuer deux types de raccordements pour audio numérique sur le 551R V2:
- Optique (Toslink)
- Coaxial (S/P DIF)
Chaque source peut utiliser indifféremment l'un des deux types, car le 551R V2 utilise automatiquement celle qui est active.
Remarque : seul un type de connexion doit etre utilise par source.
Un dispositif d'enregistrement tel qu'un MD ou CD-R peut également etre connecte aux sorties numeriques comme indique.
Cambridge Audio
Raccordements d'entrée HDMI
HDMI (High-Definition Multi-Media Interface) est une connexion numérique qui permet de transmettre à la fois les signaux audio et video dans un seul cable. Le transfert direct numérique de l'image et du son, ainsi que la prise en charge de divers types de contenus video haute définition et d'audio haute résolution en font le type de raccordement le plus efficace. Les 4 entrées HDMI peuvent être assignées aux sources BD/DVD, CD/Video1, Video 2, Video 3/MP3, Aux/TV ou 7.1 Direct (consultez la section « Assigner des sources HDMI » pour plus d'informations).
Résolution video 4K
Le 551R V2 prend en charge la résolution video 4K (3840 x 2160 pixels) via les connexions HDMI du panneau arrirée (entrees et sorties). Le format 4K presente une résolution horizontal et verticale deux fois plus importante que le HDTV 108Op, avec quatre fois plus de pixels au total. Utilisez un cable « HDMI High Speed * (haute vitesse) pour racorder des apparciels en 4K.
Remarque: le connecteur HDMI du panneau avant ne prend pas en charge le format video 4K.
Boitler decodeur avec sortie HDMI
Entrée 5.1/7.1 Direct
Les lecteurs DVD-A ou SACD peuvent etre raccordes au 551R V2 via ses entretes 5.1/7.1 Direct, qui permettent la lecture de ces sources musicales multicanaux.
Les formats DVD-A et SACD prenent tous les deux en charge la sortie 5.1. Les entrees directes du 551R V2 permettent egalement le raccordement facultatif de signaux Surround arriere ou Surround gauche et droit afin d'assurer une compatibilite avec de futures sources 7.1 ou des décodeurs externes.
Pour scélectionner l'entrée directe, appuyez sur le bouton 7.1 Direct sur la télécommande ou le panneau avant.
Il peut être soushaitable de raccorder les lecteurs DVD-A/SACD au 551R V2 par deux méthodes à la fois.
Il est possible d'effectuer une entree numerie ou HDMI vers le 551R V2 pour le decodage de son surround et un raccordement analogique 5.1 au 7.1 Direct pour une lecture au format DVD-A/SACD.
Si le lecteur est selectionne via le bouton BD/DVD, vous pourrez alors visionner son contenu et decoder n'importe qu'elle bande-son surround correspondante.
Si vous appuyez sur le bouton 7.1 Direct, l'audio bascule pour prendre comme source les sorties analogiques du lecteur.
Pour une qualité sonore optime, ces connexions sont purement analogiques et:aucun traitement DSP ou reglage des graves et des aigus n'est possible via le 551R V2.
Raccordements de sortie video (HDMI)
La connexion de sortie vers la TV s'effectue uniquement via HDMI. (consultez la section ultérieure).
L'appareil est doté de deux sorties, utilisables individuellement ou simultanément (pour un téléviseur et un projecteur, par exemple).
La sortie HDMI 1 prend également en charge une fonction de retour audio (ARC) HDMI 1.4 a partir de téléviseurs compatibles.
Cela permet au 551R V2 de receiveoir le son provenant du tuner integre au téléviseur. Consultez la section se rapportant a la fonction de return audio (TVARC) pour plus de detrais.
Remarque: les deux sorties affichent toujours la même photo. Examinez le menu d'Assignniation HDMI/Video composante ci-dessous pour savoir comment seLECTIONner la sortie HDMI active dans les menus affiches à l'écran.
Sortie de préampli 7.1
Si vous souhaitez raccorder des amplificateurs de puissance externes, utilisez les cordons Phono/RCA reliés aux sorties de préampli 7.1 sur le panneau arrière.
Pour une utilisation en 5.1/7.1, réglez la « Sortie préampli » dans le menu de configuration des sorties affché à l'écran (OSD) sur « Sortie préampil »只想 que sur « Normal » Cela permet de couper tous les amplificateurs de puissance internes lorsqu'ils ne sont pas utilisés.
Alternativement, le 551R V2 dispose d'un mode bicanal externe. Cela permet au 551R V2 de reproduire tous les canaux surround des sources appropriées (enceintes centrale, surround et subwoofer) tandis que les enceintes avant gauche et croite sont commandees par un amplificateur de puissance externe ou un autre amplificateur capable de prendre en charge d'autres entrées de niveau fixes (par exemple les amplificateurs de series 7/8 de Cambridge Audio).
Régléz l'option « Sortie préampli « sur « 2 can. ext. » dans le menu affiché à l'écran pour couper uniquement les sorties d'amplificateur avant gauche et droite du 551R V2:
azur 551R
| Video In. Select | BD/DVD | HDMI | < > |
| Audio In. Select | CD/Video1 | HDMI | < > |
| Tone/Sub Config. | Video2 | HDMI | < > |
| Speaker Config. | Video3 | HDMI | < > |
| Speaker Distance | Tape/MD/CDR | Digital | < > |
| Speaker Level | Aux/TV | HDMI | < > |
| Speaker Xover | 7.1 Direct | Analog | |
| Auto Setup | |||
| Advanced Setup | |||
| OSD Setup | |||
| Pramo Out | Ext 2ch | < > | |
| HDMI 1 out TV ARC | Enabled | < > | |
| HDMI 1 out to TV | Disable | < > | |
| Back: [1/0] | |||
Cambridge Audio
Raccordements d'entrée sur le panneau avant
L'entrée Video 3/MP3 située sur le panneau avant n'est destinée qu'aux connexions temporaires de consoles de produits, etc. Retirez le cache pour acceder aux entreses Video 3, puis raccordez aux sorties d'une console de produits ou d'un camescopé à l'aide de cables phono stére (RCA-RCA) et d'un cable composite. Vous pouze également utiliser la mini-prise 3,5 mm MP3 pour les sorties casque/niveau de ligne de baladeurs MP3.
Lorsque vous appuyez sur Video 3/MP3, le 551R V2 Sélectionne automatiquement la prise MP3 si un apparéil y est branche.
Remarque: l'entree de Configuration automatique est utilise pour le microphone autorégiable fourni. Reportez-vous à la section "Configuration automatique" de ce manuel pour plus d'informations.
Raccordements de l'antenne
Antenne FM
Connectez une antenné à la prise FM 75 ohms (un simple cable d'antenne est fourni pour usage spécifique). D'éroulez le cable et déplacez l'antenne jusqu'à ce que vous obtieniez la meilleure réception. Pour un usage continu, nous recommendons fortement l'utilisation d'une antenné FM extérieure de 75 ohms.
Antenne cadre AM
Connectez chaque extrémité de l'antenne de longueur simple aux bornés d'antenne. Placez l'antenne aussi loin du système principal que possible afin d'empêcher tout bruit indesirable et d'obtenir une réception optimale. Si la réception est insuffisante avec l'antenne cadre AM fournie, l'utilisation d'une antenne AM extérieur peut s'avérer nécessaire.
Paramétrage du 551R V2
Le paramétrage du 551R V2 s'effectue en 4 étapes relativement simples. La procédure de paramétrage des enceintes (étape 2) peut être réalisée manuellement ou via la procédure CAMCAS (Cambridge Audio Microphone Controlled Auto Setup).
La procedure est la suivante :
- Configuration des enceintes.
- Paramétrage des enceintes (Délaï des enceintes et Calbrage du niveau)
- Assigner des entrées HDMI et video analogiques
- Paramétrage de la source
1. Configuration des enceintes
Indiquez tout d'abord le type d'ensemble d'enceintes dont vous dispose. Les options sont 5.1 ou 7.1 tel qu'indique ci-dessous. Le 551R V2 peut prendre en charge une configuration allant jusqu'à 7.1 canaux, c'est à dire 7 enceintes (avant gauche et droit, centre, surround gauche et droit, surround arrêté gauche et arrêté droit) plus un Subwoofer (le .1*).
Reportez-vous aux schémas ci-dessous pour voir des exemples types de configurations d'enceintes en 5.1 et 7.1. Ajustez toujours la position des enceintes et la position d'écoute jusqu'à ce que vous-obteniez un son qui vous convient. Pour en savoir plus sur le positionnement des enceintes, reportez-vous aux manuels de vos enceintes et de votre subwoofer.
1 Enceintes avant gauche et droite
Pour un son stéreo et multicanaux.
② Enceinte centrale
Pour les dialogues etsons centraux. Positionnez-la idealement a une haute identique a celles des enceintes avant gauche et droite (au-dessus ou en dessous du téléviseur/moniteur). Il est recommandedeutiliser une enceinte centrale de la meme marque/gamme que celles des enceintes avant gauche et droite. Cette harmonisation du timbre *permect aux effets surround d'etre diffuses plus naturellement de gauche a droite sans transition manifete entre les enceintes.
③ Enceintes surround gauche et droite
Pour un son d'ambiance et multicanaux. Les enceintes colonne doivent être orientées vers l'aire d'écoute. Il est recommandé de fixer au mur les enceintes compactes ou sur support, ou de les utiliser avec des supports spécifiques pour enceintes, et de les positionner à hauteur ou au dessus de l'oreille.
④ Subwoofer (caisson de graves)
Pour renforcer les basses dans votre système, et également reproductive les effets cinématographiques LFE (effets BASSE FREQUENCY) dédiés lors de la lecture de disques écendés en Dolby Digital ou DTS. Voiture subwoofer peut souvent être plac n'importe où dans la pièce du fait que les basses sont moins directionnelles, mais il est conseilled expérimenter plusieurs positiennent afin de tracer celui qui vous convient le moyen.
⑤ Enceintes surround arrêté gauche et droite
Enceintes arrière individuelles au lieu d'une seule enceinte surround arrière. Utilisées avec les types de traitement 7.1. N'oublez pas d'exérimenter différentes positions jusqu'à ce que vous soyez satisfait du son.
Dans chaque cas, les 5.1/7.1 correspondent en fait au nombre maximal d'enceintes pouvant etre utilisées, du fait que les enceintes centrales et surround et le subwoofer peuvent tous etre supprimés si nécessaire (cela réduira toutefois naturellement les performances). Par exemple, si vous choisissez de ne pas utiliser d'enceinte de canal central, vous pouvez définir cette option sur « Aucun dans les réglages, tel qu'indiqué ultérieurement et le 551R V2 redirigera automatiquement les informations du canal audio central vers les canaux avant gauche et droit, en créant ce que l'on appelle un « centre fantôme »
De même, vous pourriéz decide de ne pas utiliser de subwoofer si vos enceintes principales gauche et droite sont capables de réproduire suffisamment de basses pour profiter de manière satisfaisante des musiques et des films. Le 551R V2 redirigera alors automatique les basses du subwoofer/canal LFE (effets basse fréquence) vers les enceintes avant gauche et droite.
Remarque: ce réglage est très important car le 551R V2 utilisera également automatiquement ces informations pour désir les modes de décodage Dolby et DTS appropriés en fonction non seulement de la source, mais aussi de l'ensemble d'enceintes que vous avez renseigné.
Pour indiquer à l'appareil le type d'ensemble d'enceintes dont vous disposez, activé l'affichage à l'écran via le bouton OSD de la télécommande, tel qu'indiqué. Sélectionné le menu de « Configuration des enceintes » à l'aide des boutons à et▼ de la télécommande, puls appuyez sur le bouton Entrée pour y acceder :
Choisissez un ensemble 5.1 ou 7.1 en mettant en surbrilance le mode de décodage et en utilisant les flèches gauche et droite pour faire défiler les options:
Déplacez ensuite le curseur vers le bas et seLECTIONnez chaque enceinte successivement à l'aide des flèches gauche et droite pour avoir parmi « Grand » « Petit » ou « Aucun » pour chaque d'entre elles. Les options « Grand » et « Petit » sont utilisées pour désirer chaque enceinte en termes de réponse des basses, sans que cela corresponde nécessairement à la dimension physique réelle de l'enceinte.
Grand = Enceintes avec uneisable réponse en fréquence prolongée d'environ 20-40 Hz à 16-20 kHz (enceintes colonne ou enceintes sur pied de plus grande dimension et de haute qualité).
Petit = Enceintes avec une réponse en fréquence faible moins prolongée d'environ 80-100 Hz à 16-20 kHz (petites enceintes sur pied, compactes ou enceintes satellite).
Paramétrcher chaque enceinte permet au 551R V2 d'effectuer ce que l'on appelle la gestion des basses et de diriger les basses de faible fréquence provenant des sources musicales et le canal LFE de sources surround vers les enceintes les plus à même d'en réproduir fidèlement le son. Si vous ne souhaïez utiliser aucune des enceintes, réglez l'options sur « Aucun »
La sortie du subwoofer peut également être réglée sur Oui ou Non. Si aucun
subwoofer n'est utilisé, assurez-vous de régler cette option sur Non pour permettre au 551R V2 de rediriger les informations de basses de ce canal vers d'autres encinttes.
Remarque: le 551R V2 forceras les parametres de certaines enceintes dans les circonstances suivantes:
Les enceintes avant gauche et droite peuvent être régées sur « Grand » ou « Petit », mais jamais sur « Aucun » car elles sont toujours indispensablees pour reproduire n'importe quel type de musique/film.
Les basses doivent toujours être reproduites soit par le canal avant gauche et droit, soit par le subwoofer (ou les deux). Régler les enceintes avant gauche et droite sur « Petit » réglera automatiquement le subwoofer sur « Oui ». Régler le subwoofer sur « Non » réglera automatiquement les enceintes avant gauche et droite sur « Grand ».
Si les enceintes avant gauche et droite ne peuvent reproductive les basses de faible fréquence, il est nécessaire d'utiliser un subwoofer. En d'autres termes, si les enceintes avant gauche et droite sont régles sur « Petit», le subwoofer doit être régèle sur « Oui »
De même, en reglant les enceintes avant gauche et droit sur « Petit», les autres enceintes seront toujours systématiquement régliées sur « Petit » (et le subwoofer sur « Oui »). Cela afin d'empêcher que les informations de basses/LFE ne seront redirigées vers les canaux surround.
Pour ménoriser le réglage, il vous suffit de quitter l'affichage à l'écran (appuyer sur le bouton OSD permet de revenir à l'élement de menu précédent, puis de quitter et de ménoriser à partir de l'écran du menu principal).
2. Paramétrage des enceintes
Les deux sections suivantes peuvent être effectuees via la procedure Cambridge Audio CAMCAS, ce qui vous permit d'y acceder directement si vous le souhaite. Toutefois, il est recompande de direc ces sections pour comprendre les raisons de ces parametres et leurs implications.
Délai des enceintes
Du fait que les enceintes d'un ensemble home cinema sont généralement placées à des distances différentes de l'auditeur, le 551R V2 intégre la capacité d'appliquer un déali numérique variable pour chacun des canaux de sorte que le son de chaque enceinte parvienne au même moment à l'aire d'écoute pour assurer un effet sonore surround optimal.
Pour définiir automatiquement la durée du décai, reportez-vous à la section Configuration automatique lubsuit de ce manuel.
Pour définir manuellement la durée du déali, il suffit de mesurer les distances entre l'aire d'ecoute et chaque enceinte, tel qu'indiqué dans le schéma suivant:
1 = Enceinte avant gauche
2 = Enceinte avant droite
3 = Enceinte centrale
4 = Enceinte surround gauche
5 = Enceinte surround droite
6 = Enceinte surround arriré gauche (lorsqu'elle est utilisee)
7 = Encelinte surround arrête droite (lorsqu'elle est utilisee)
8 = Subwoofer (je peuttreplace quasimont n'importe ou)
Remarque: aucun réglage du-delai n'est nécessaire pour le subwoofer.
Définissez les distances dans le menu affché à l'écran (OSD) de Distance des enceintes en choisisssant la valeur la plus proche, exprimée en metres (1 pied = 0,3 metre). La vitesse du son est d'environ 340 metres par seconde, le 551R V2 ajoute ainsi un déal de prés de 3 ms par mètre de distance définie.
Ouvez le menu du " Déali des enceintes" et seLECTIONnez une enceinte à la fois. Définissez la distance selon la valeur la plus proche que vous avez mesuree à l'aille des flèches gauche et droite (les valeurs n' ont pas besoin d'être exactes):
Appuyez sur le bouton OSD pour quitter le menu.
Cambridge Audio
Configuration des enceintes (suite)
azur 551R
| Video In. Select | Unit | Meters() |
| Audio In. Select | Front L | 2.9() |
| Tone/Sub Config. | Front R | 2.9() |
| Speaker Config. | Center | 2.9() |
| Speaker Distance | Surr. L | 2.0() |
| Speaker Level | Surr. R | 2.0() |
| Speaker Hover | Surr. LB | 2.0() |
| Auto Setup | Suur. RB | 2.0() |
| Advanced Setup | ||
| CSD Setup | ||
| Back: [I/O] |
Remarque : outre les dérais mentionnés ci-dessus, la lecture en Dolby Pro Logic II/ Ilx exigè également un déal supplémentaire de 15 milliseconds pour les canaux surround uniquement. Ce déal supplémentaire fait partie des specifications du Dolby Pro Logic Il et veille à ce que le son des enceintes surround arrive juste après celui des enceintes avant afin de réduire l'audibilité de falte acoustique entre les enceintes avant et surround. Du fait de la relation entre le Dolby Digital et Dolby Pro Logic Ilx les deux dérais sont fixes (15 ms supplémentaires pour les canaux surround), ainsi il est seulement nécessaire de définir le déal en mesurant les distances, tel qu'expliqué ci-dessus. Le 551R V2 fournira automatiquement le déal supplémentaire approprié chaque fois que vous passerez à un mode Dolby Pro Logic.
Calibrage du niveau
Le 551R V2 permet de calibrer le niveau afin d'harmoniser le niveau acoustique entre les différents types/les différentes tailles, VOIRE les différentes marques d'enceintes susceptibles d'être utilisées pour chaque canal. Ce calibrage s'effectue en ajustant le niveau relatif de chaque enceinte. Cela peut se faire manuellement via le menu « Calibrage du niveau » affché à l'écran (OSD) ou automatiquement, consultez ci après la section « Configuration automatique » de ce manuel.
La procédure de base pour effectuer un réglage manuel est d'écouter ou de mesurer à l'aille d'un calibreur SPL (Niveau de pression acoustique - plus précis et commande, mais non indispensable) le niveau sonore émis par chaque enceinte et de régler les niveaux relatifs de chaque enceinte afin qu'elles aient toutes la même puissance sonare au niveau de l'aire d'écoute normale. Le 551R V2 intégre un générateur de signaux de test (bruit blanc large bande) pour facilititer cette procédure.
Appuyez sur le bouton OSD de la télécommande, puis selectionnez le menu « Calibrage des enceintes ». Lancoz maintainant le signal de test en mettant cet élément en surbriliance et en appuyant sur les flèches « ou »:
azur 551R
| Video In. Select | Test Signal | Gff (>) |
| Audio In. Select | Front L | 0dB (<) |
| Tone/Sub Config. | Front R | 0dB (<) |
| Speaker Config. | Surr. L | 0dB (<) |
| Speaker Distance | Surr. R | 0dB (<) |
| Speaker Level | Center | 0dB (<) |
| Speaker Xover | Subwoofer | 0dB (<) |
| Auto Setup | Surr. LB | 0dB (<) |
| Advanced Setup | Surr. RB | 0dB (<) |
| CSD Setup | ||
| Back: [I/O] | ||
Vous pouvez maintainant faire défilier les canaux de haut en bas à l'aide des boutons de Volume +/- de la télécommande. Chaque fois qu'un nouveau canal est sélectionné, vous pourrez entendre le signal de test se déplacer vers ce canal. Comparez la puissance sonore de tous les canaux tels que vous les entendez au niveau de l'aire d'écoute.
Vous devriez entendre un * souffle * ou un * chuiment continu *.
Réglez à présent les canaux afin d'harmoniser leur son (en termes de puissance sonore uniquement, car les canaux ayant des réponses en fréquences différentes peuvent avoir un rendu différent en termes de • tonalité • du son, celui-ci pouvant produit plus ou moins de • chutiment continu).
Choisissez le canal dont le son diverge le plus et selectionnez-le pour écouter le signal de test. Reglez à往前 le niveau relat en dB (À l'aide des flèches▶ sur la télécommande) et continuez de le comparer à d'autres canaux jusqu'à ce qu'il soit d'égale intensité. Le niveau peut être modifié au maximum de + ou - 10 dB par pas de 1 dB. Répétré la procédure avec le canal suivant dont le son diverge le plus. Une fois tous les canauxsemblables en termes d'intensité, appuyez de nouveau sur le bouton OSD pour sauvégarder le réglage et quitter le menu.
Paramétrage automatique des enceintes pour la distance/le niveau
Remarque importante : N'oubliez pas que les signaux de test générés lors de la Configuration automatique sont à un niveau sonorelevé.
Le 551R V2 inclut notre système de paramétrage facile et automatique des enceintes appelé « CAMCAS « (Cambridge Audio Mic Controlled Auto Setup). Le système réalisée deux séries de tests, en vérifier tout d'abord quelles enceintes sont connectées, qu'elles le sont correctement et en phase, puis en mesurant et ajustant automatiquement les durées de début des enceintes (réglage de la distance par exemple) et les niveaux.
Avant d'activer cette fonction, le mode de décodage (c.à-d. le type d'ensemble d'enceintes : 5.1, 7.1) du 551R V2 et l'état Grand/Petit/Aucun de chaque enceinte doivent être définis correctement, tel qu'indiqué dans la section 1. Ceci est important car l'apparil recherche et vérifier unquèment les enceintes que vous avez renseignées.
Pour effecteur le réglage automatique de la distance/ du niveau, branchez tout d'abord le microphone fourni sur l'entrée audio avant gauche du panneau avant et placez-le au niveau de vous aire d'écoute normale dans la piece.
Appuyez sur le bouton OSD de la télécommande pour acceder à l'affichage à l'écran, puis sélectionné le menu de configuration des encéntes. Sélectionnez à眼前 l'option "Configuration automatique" pour acceder au menu tel qu'indiqué ci-après.
azur 551R
| Video In. Select Audio In. Select Tone/Sub Config. Speaker Config. Speaker Distance Speaker Level Speaker Xover Auto Setup Advanced Setup OSD Setup | Please press ENTER to start auto setup. WARNING: High Volume Test Tones |
| Quit: [I/0] Enter: [ENTER] |
Suive les instructions à l'écran et appuyez sur « Entée » sur la télécommande lorsqu'vous étés prét à démarrer la fonction de configuration automatique.
azur 551R
Une fois activé, le message ci-dessous s'affichera à l'écran et le mot « AUTOSETUP « (CONF.G.AUTO.») sera également indiqué sur le panneau avant du 551R V2 pour confirmer.
azur 551R
Une série de signaux de test sera alors émise depuis l'ensemble des bornes d'enceintes raccordées au 551R V2 (y compris la sortie du subwoofer).
Une fois le test terminé, l'apparil affichera un écran similaire à celui ci-dessous, afin d'indiquer quelles enceintes ont été détectées et lesquelles ontsemblé dephaseés.
azur 551R
Si I'une quelconque des enceintes apparait comme étant non-raccordee ou dephaseace, verifies soigneusement les connexions sur I'enceinte et I'armere de I'appareil, Verifiez egallement tout bicablage susceptible d'être present sur I'enceinte. Pour toute enceinte dephaseace, verifiez que la borne ^+ correspondante du 551R V2 est raccordee a la borne ^+ de ladite enceinte, et que de la meme maniere, la borne du 551R V2 est raccordee a la borne de I'enceinte pour ce canal.
Si nécessaire, appuyez sur la touche OSD pour effectuer un nouvel essai ou appuyez sur Entrée pour commencer la deuxième partie de la procédure de configuration automatique, tel qu'indiqué ci-dessous.
azur 551R
De nouveau, une série de signaux de test sera alors émise depuis de l'ensemble des bornes d'enceintes et du subwoofer connexeles. Le 551R V2 utilise ces données pour mesurer les niveaux et les distances (et ainsi introduire les déliés corrects) appropriés à vos ententes et aux caractéristiques de la pièce.
Une fois la configuration automatique du 551R V2 terminée, l'appareil reviendra au menu de configuration automatique.
| azur 551R | |
| Video In. Select Audio In. Select Tone/Sub Config. Speaker Config. Speaker Distance Speaker Level Speaker Xover Auto Setup Advanced Setup CSD Setup | Please press ENTER to start auto setup. WARNING: High Volume Test Tones |
| Quit: [I/O] Enter: [ENTER] | |
Le réglage de la distance entre les enceintes et le calibrage du niveau pour chaque enceinteaura étedis jour.
Il est bien sur possible à présent d'acceder aux menus de retard des enceintes et de calibrage du niveau si vous pouvez manuellement vérifier/ajuster les réglages effectuels par le système CAMCAS, et il est toujours consellé de les vérifier dans la mesure où nul système ne peut être totalement infallible.
Pour quitter le menu de configuration automatique du 551R V2, continuez d'appuyer sur le bouton OSD de la télécommande pour quitter tous les menus ou jusqu'à ce que « OSD » ne soit plus affché sur le panneau avant. Vous pouvez maintainant débrancher le microphone et le ranger en vue d'une utilisation ultérieure.
Remarque :
- si la configuration automatique du 551R V2 échoue pour une raison quelconque, un message d'éché (« Fall ») apparaitra à l'écran. Ce message fournira des détails sur le canal ou les canaux d'échange qui n'ont pas été correctement ajusté(s). Si tel est le cas, vérifie à nouveau que les enceintes indiquées par l'affichage à l'écran comme ayant rencontres une erreur sont correctement branchées et que leur cagliage n'est pas déphase. vérifie également la connexion du microphone et d'autres problèmes externes susceptibles d'avoir eu une incidence sur les tests, tells que le bruit dans la pièce, etc.
- comme tous les systèmes, le CAMCAS à ses limites. Les enceintes démontrant des angles de phase très marqués ou dont le cablage déphase délibérément certains circuits d'attaque peuvent bien sur apparaitre au système comme enceinte déphasee alors qu'elle est correctement raccordee. Si une enceinte est signalée comme déphasee, mais qu'elle est correctement cablee, consultez le fabricant de l'enceinte dans le cas où cela est avéré.
De même, les enceintes bipolaires, qui émettent dans plusieurs directions, peuvent rendre difficile la mesure de la distance et parfois du niveau avec autant de précision que vous souhaiteriez.
Dans tous les cas, il est toujours conseilé de vérifier manuellement les réglages effectuels par le système CAMCAS pour s'assurer qu'il n'y a pas d'erreurs manifestes.
3. Assigner les entrées video
Le 551R V2 est doté de six entrées HDMI (High Definition Multi Media Interface) et de deux sorties HDMI. Le HDMI est un système audio/vidéo entière numérique qui transmet l'image et le son en format numérique en vue d'offrir la meilleure qualité d'image possible. DVI (Digital Video Interface) est un sous-ensemble de HDMI qui utilise des connecteurs différents et qui prend uniquement en charge la vente numérique (pas d'audio). Le 551R V2 est entièrement compatible avec le DVI grâce à des simples adaptateurs DVI-HDMI passifs qui permettent la conversion du connecteur DVI à un format de connecteur HDMI (et l'inverse si nécessaire) pour le routage via le 551R V2.
Il est非常喜欢 que les sorties HDMI sur les lecteurs Blu-ray, DVD et les boitiers décodeurs prênent également en charge des formats de résolution supérieurs, notamment les types à balayage progressif (progressive scan). Consultez la documentation de votre téléviseur et de votre source HDMI pour plus de détails. Il est souvent possible de désirier parmi diverses options, dans ce cas,CHOISSEZ cette offrant la qualité de sortie la plus élevée qui soit compatible à la fois avec yoursource et voitre televiseur.
À partir de lecteurs Blu-ray, le HDMI permet également de prendre en charge les derniers formats Dolby Digital Plus et True-HD, ainsi que DTS-HD High Resolution et Master Audio.
Veiliez à ce que la sortie HDMI de votre lecteur soit reglee sur " Bitstream " ou " Raw " pour transmettre les formats au 551R V2 en vue de les écoder.
De même, certains lecteurs Blu-ray sont dotés de fonctions permettant une retroconversion des formats tels que le Dolby Digital Plus en Dolby Digital 5.1 rétrocompatible pour des modèles de récepteurs AV plus anciens qui ne prennant pas en charge ces formats récents.
Assurez-vous que ces paramètres sont désactivés pour permettre au 551R V2 d'acceder aux tout derniers formats.
Pour toutes ces raisons, la méthode de connexion recommende pour les sources video est toujours HDMI.
Selectionnez l'entree video. Selectionnez le menu.
Pour chaque source, le type d'entrée video actuellément selectionné sera indiqué. Il est possible d'affector l'un quelconque des connecteurs d'entrée video à chaque source à tour de role, à l'exception de la source Tape/MD/CDR qui est uniquement audio.
Les options sont HDMI 1, HDMI 2, HDMI 3, HDMI 4, HDMI 5, HDMI 6.
azur 551R
| Video In. Select | BD/BVD | HDMI 1 (< >) |
| Audio In. Select | CD/Video 1 | HDMI 2 (< >) |
| Tone/Sub Config. | Video 2 | HDMI 3 (< >) |
| Speaker Config. | Video 3 | HDMI 4 (< >) |
| Speaker Distance | Aux./TV | HDMI 5 (< >) |
| Speaker Level | 7.1 Direct | HDMI 6 (< >) |
| Speaker Xover | ||
| Auto Setup | ||
| Advanced Setup | ||
| OSD Setup | ||
| Back: [I/0] | ||
4. Paramétrage de la source
L' étape suivante consiste à selectionner chaque source d'entrée une par une sur le 551R V2 et renseigner les éléments suivants :
- Le type de connexion audio que vous souhaitez utiliser pour cette source (analogique, numéroque ou HDMI).
Le mode de traitement pour cette source.
Le 551R V2 mémorise ces paramètres individuellement pour chaque source d'entrée et les appliquée chaque fois que vous modifie la source d'entrée.
Type de raccordement audio
Sélectionnez le menu de * sélection de l'entrée video *, Mettez en surbriliance chaque source une par une, puis sélectionnez les types d'entrées analogiques ou numériques (à l'aide des flèches ⊥ et ⊥ de la télécommande):
azur 551R
| Video In. Select | BD/VDD | Digital | < > |
| Audio In. Select | CD/Video1 | HDMI | < > |
| Tone/Sub Config. | Video2 | HDMI | < > |
| Speaker Config. | Video3 | HDMI | < > |
| Speaker Distance | Tape/HD/CDR | Digital | < > |
| Speaker Level | Aux/TV | HDMI | < > |
| Speaker Xover | 7.1 Direct | Analog | |
| Auto Setup | |||
| Advanced Setup | Preamp Out | Normal | < > |
| OSD Setup | HDMI 1 out TV ARC | Enabled | < > |
| HDMI 1 out to TV | Disable | < > | |
| Back: [I/O] | |||
Les options affichées seront analogique, numérique et HDMI si une entrée HDMI a été assignée à cette source pour la vente comme dans l'exemple ci-dessus.
Pour les entrées analogiques, vous devrez utiliser un cable stéreo phono/RCA vers phono/RCA pour effectuer un raccordement avec le 551R V2. Pour les entrées numériques, vous devrez utiliser un cable coaxial type numérique 75 ohms phono/RCA vers phono/RCA (S/P DIF) ou un cable fibre optique (TOSLINK). Le 551R V2 utilisera automatiquement le raccordement disponible, quel qu'il soit. N'effectez pas le raccordement des entrées à la fois optiques et coaxiales pour une même source.
Remarque: l'objet de sortie du préampli en bas de ce menu permet de désirier entre le mode « Normal » (par défaut), « Sortie préampli » (lorsque les amplificateurs de puissance externes sont utilisés) et « 2 can. ext. » (lorsque les amplificateurs de puissance externes sont utilisés uniquement pour les enceintes avant gauche et droite). Ces options sont abordées dans une autre section du manuel. Assurez-vous que le réglage est bien définiti sur Normal. La fonction TV-ARC est également abordée ultérieurement.
Une fois les types audio paramétrés, quitterz l'affichage à l'écran (OSD) pour sauvégarder vos choix.
Ce paramètre peut également être modifié à tout moment sans utiliser l'affichage à l'écran (OSD), en appuyant sur le bouton Type d'entrée audio sur la télécommande ou le panneau avant, ce qui vous permettra de faire défibrer les types d'entrées analogiques, numériques ou HDMI disponibles pour la source actuellément selectionnée, qui seront comme d'habitude appliquées la prochaine fois que vous revenez à cette source.
Remarque:
-
La source Tape/MD/CDR est uniquement audio et ne peut receiveoir de I'audio et de la video en HDMI.
-
La source 7.1 peut receivevoir de l'audio uniquement à partir des entrées analogiques audio 7.1 Direct.
Modes de son surround
Le 551R V2 prend en charge plusieurs modes d'écoute pour la musique et le home cinema. La sortie que le 551R V2 peut fournir depé à la fois de la présence du signal source, de la configuration des enceintes sélectionné et du mode de décodage sélectionné. Avant d'aborder le fonctionnement du 551R V2, vous trouvez ci-après un bref guide des formats de son surround avec lesquels le 551R V2 est compatible, à titre de reference :
DOLBY
Technologie audio sans perte de Dolby, conque principalement pour les disques/lecteurs Blu-ray haute capacité. Dolby True HD offre theoriquement un son bit pour bit identique a la version studio originale par l'utilisation d'un encodage 100% sans perte. De precedent formats, tels que Dolby Digital 5.1 ou EX, ont utilise l'encodage avec perte de qualite qui implique la perte systematique de certaines données (qui sont theoriquement moins audibles) lors du processus d'encodage afin de réduire la capacité de stockage nécessaire sur le disque. Il s'agit d'un nouveau format qui prend en charge jusqu'à huit (habituellement utilisé comme 7.1) canaux à gamme etendue de 24-bit/96 kHz audio ou deux canaux de 24/192 kHz via les disques Blu-ray et n'est pas retrocompatible avec les dispositifs antérieurs. Le format peut soit être transmis au 551R V2 en « bitstream » en vue d'un décodage interne (recommendé), soit être écédé en interne par certains lecteurs Blu-ray et transmis au 551R V2 sous forme de PCM multicaniaux. Dans les deux cas, une connexion HDMI est nécessaire entre le 551R V2 et un lecteur Blu-ray adapté, car le Dolby True HD ne peut être transmis que par HDMI.
DOLBY DIGITAL PLUS
Un nouveau dispositif d'encodage basé sur le CODEC Dolby Digital original, mais doté d'améliorations visant à améliorer l'efficacité du codage et la qualité audio. Dolby Digital Plus prend en charge les configurations 7.1 canaux totalement discrets par rapport au Dolby Digitals 5.1 (ou 6.1 dans sa variante EX ou le 6e canal est encodé en matrice. Ces formats bilstream Dolby Digital Plus ne sont pas rétrocompatibles avec les ancients décodeurs Dolby Digital, mais doivent obligatoirement être décodés par un récepteur AV spécifique (tel que le 551R V2) et exigent une connexion HDMI car Dolby Digital Plus est actuellément transmis uniquement par HDMI. Toutefols, tous les lecteurs Blu-ray compatibles Dolby Digital Plus ont également pour obligation d'être en mesure de transformer le Dolby Digital Plus dans un format de sortie Dolby Digital 5.1 rétrocompatible afin de garantir la lecture sur des systèmes Dolby Digital plus anciers. Le 551R V2 est néanmoins totalement compatible avec le Dolby Digital Plus.
Mutter Aide
Un nouveau codec audio sans perte de DTS. Plutôt que d'être incompatible avec les versions antérieures, le DTS-HD Master Audio est transmis comme extension d'un format bitstream DTS normal. Un deuxieme flux intégré est transmis, complenant la « différence » entre la version studio originale et le DTS compressé avec pertes, plus les deux canaux supplémentaires. Les approeils compatibles DTS-HD Master Audio (teils que le 551R V2) sont capables d'utiliser ces informations sur les « différences » pour recreer une version bit pour bit sans perte des données 7.1 d'origine. Les approeils qui ne prenennent pas en charge l'extension Master Audio décodent simplement le flux 5.1 DTS original et ne tiennent pas compte de l'extension Master Audio offrant une rétrocompatibilité.
Connu également sous l'acronyme DTS-HR, il s'agit d'une extension du format audio DTS original. DTS-HD High Resolution Audio prend en charge les configurations 7.1 canaux totalement discrets par rapport au DTS 5.1 (ou 6.1 dans ses variantes DTS ES Matrix ou DTS ES Discrete). Comme avec le DTS-HD Master Audio, un deuxième flux intégré est transmis, compensant la « différence » entre la version studio originale et le DTS compressione avec pertes, plus les deux canaux supplémentaires, toutes dans ce cas le flux supplémentaire est également formé par la compressione avec perte. Il s'agit effectivement d'une version 7.1 de DTS qui peut être écédée par des appareils (tesls que le 551R V2) capables de écoder le DTS-HD High Resolution Audio. Les appareils qui ne prenant pas en charge l'extension High Resolution écédent simplement le flux 5.1 DTS original et ne tiennent pas compte de l'extension High Resolution offrant une rétrocompatibilité.
DOLBY DIGITAL
Connu également sous l'acronyme DD (3/2) ou DD 5.1, ce format offre (jusqu') 5.1 sorties à partir de sources Dolby Digital encodées comme il se doit, avec cinq canaux principaux (avant gauche, avant droit, centre, surround gauche, surround droit) et un canal d'effets basse fréquence pour le subwoofer, tous discretement encodés. Pour décoder du Dolby Digital, il est nécessaire de disposeur d'un DVD encode en Dolby Digital et d'une connexion numérique entre l'appareil source (un lecteur DVD par exemple) et le 551R V2.
Remarque : les formats Dolby Digital et DTS peuvent parfois transmettre moins de canaux que leur nombre maximum, par ex. Dolby Digital (2/0), auquel cas un signal encode Dolby Digital ne transmet en realite qu'un signal stéreo deux canaux (les autres canaux sont inactifs).
dtds Digital Surand
Connu également sous l'acronyme DTS (3/2) ou DTS 5.1, ce format offre (jusqu'à) 5.1 sorties à partir de sources DTS encodées comme il se doit, avec cinq canaux principaux (avant gauche, avant droit, centre, surround gauche, surround droit) et un canal d'effets bassé fréquence pour le subwoofer, tous déscretement encodés. Pour décoder du DTS, il est nécessaire de disposeur d'un disque correctement encode en DTS et d'une connexion numérique entre l'appareil source et le 551R V2.
DOLBY
DIGITALEX
Également connu sous l'acronyme DD (3/3) ou DD 6.1, il s'agit d'une forme améliorée du Dolby Digital. En plus des canaux 5.1 discretement encodes, le DD EX offre une sixieme matrice de canal supplémentaire (surround arriere, produit un son 6.1) encodée dans les enceintes surround arrrière pour une profondeur d'image renforcée et une localisation du son plus tangible derrière l'auditeur. Pour bénéficier du DD EX, il est nécessaire d'utiliser un disque encode en DD EX. Le DD EX est rétrocompatible avec le décodage en DD 5.1. Si le DD EX est décodé comme DD normal, le signal surround arrrière sera present à la fois sur les enceintes surround arrrière gauche et droite (formant un centre arrrière fantôme). Il peut également être décodé sous forme de 7.1 en transmettant le décodage surround arrrière aux enceintes surround arrrière gauche et droite (formant deux surround arrrière mono).
dt
Egalement connu sous le nom de DTS (3/3) Matrix, il s'agit d'une forme arméliée du DTS. En plus des canaux 5.1 discretement encodes, le DD ES offre une sixième matrice de canal supplémentaire (surround arrirre, produit un son 6.1) encodée dans les enceintes surround arrirre pour une profondeur d'image renforcée et une localisation du son plus tangible derrière l'auditeur. Pour bénéficier du DTS ES, il est nécessaire d'utiliser un disque encode en DTS ES. Le DTS ES est rétrocompatible avec le décodage en DTS 5.1. Si le DTS ES est décodé comme DTS normal, le signal surround arrirre sera présente à la fois sur les enceintes surround arrirre gauche et droite (formant un centre arrirre fantôme). Il peut également être décodé sous forme de 7.1 en transmettant le décodage surround arrirre aux enceintes surround arrirre gauche et droite (formant deux surround arrirre mono).
dt
Il s'agit d'une autre forme améliorée du DTS, également connu sous le nom de DTS (3/3) Discrete ou DTS ES Discrete 6.1. DTS ES Discrete offre également un canal supplémentaire (Surround arrirée) pour une profondeur d'image renforcée et une localisation du son plus tangible derrière l'auditeur, cependant dans ce cas des données supplémentaires sont intégrées au bilstream avif que tous les canaux soient discretement encodes. L'enceinte surround arrirée joult d'une plus grande séparation d'avce les autres canaux que ce qui est possible avec les technologies encodées en matrice. Pour bénéficier du DTS-ES Discrete, il est nécessaire d'utiliser un disque encodé en DTS-ES Discrete.
Le DTS ES Discrete est rétrocompatible à la fois avec le décodage en DTS 5.1 et DTS ES Matrix 6.1. Si le DTS ES Discrete est décodé comme DTS normal, le signal surround arrière sera的前提 à la fois sur les enceintes surround arrête gauche et droite (formant un centre arrêté fantôme). Si le DTS ES Discrete est décodé avec du DTS ES Matrix, le signal surround arrêté sera décodé séparation (c.-à-d. en 6.1) mais par un processus matriciel, qui procurera la même séparation de canaux que si le disque source était réellement en DTS ES Matrix (sans atteindre une aussionnequality que le DTS EX Discrete).
Il peut également être décodé sous forme de 7.1 en transmettant le décodage surround arrêté aux enceintes surround arrêté gauche et droite (formant deux surround arrêté mono).
DOLBY
PROLOGICII
Le nouveau format Dolby Pro Logic, le Dolby Pro Logic II, est une technologie Dolby par laquelle cinq canaux (avant gauche, avant droit, centre, surround gauche et surround droit) sont encodés dans un mixage stéreo au moyen d'un processus matriciel analogue. La lecture des sources en Dolby Pro Logic II peut s'effectuer sur des apparREs stéreo classiques (en stéreo) ou peut être décodée en 5 canaux de son surround.
Dolby Pro Logic II est compatible avec le système Dolby Pro Logic antérieur (quel était l'équivalent de décodage de l'encodage Dolby Surround) à 4 canaux (gauche, centre, droit et mono surround), tel qu'utilisé couramment sur les cassettes video, les programmes télévisés ou les films plus ancions.
Remarque : Dolby Pro Logic n'inclut pas de canal LFE (canal d'effets basse fréquence) pour le subwoofer, néanmolns le 551R V2 est en mesure de créé une sortie subwoofer (pour 5.1) via la fonction de gestion des basses. Reportez vous à la section « Configuration du menu Tonalité/Sub » dans le chapitre « Utilisation » de ce manuel pour plus d'informations.
DOLBY
PROLOGICII
Une version plus récènte du Dolby Pro Logic II, qui est capable de recréer les 7 canaux de son surround discret à partir de sources stéreo encodées comme il se doit. Le Dolby Pro Logic IIx intégré aussi des modes pour le post-traitement de sources stéreo ou 5.1 en 7 canaux, qu'elles aient été encodées ou non en Dolby Pro Logic IIx. Lorsque le décodage 5.1 est requis, le décodage Dolby Pro Logic II sera toujours utilisé par le 551R V2 à la place du Dolby Pro Logic IIx car le Ilx ne fonctionne que pour la sortie 7 canaux.
Remarque : Dolby Pro Logic lix n'inclut pas de canal LFE (canal d'effets bassé fréquence) pour le subwoofer, néanmoins le 551R V2 est en mesure de créé une sortie subwoofer (pour 7.1) via la fonction de gestion des basses. Reportez-vous
à la section « Configuration du menu Tonalité/Sub « dans le chapitre « Utilisation « de ce manuel pour plus d'informations.
0dt
Une technologie DTS qui est capable de recreer les 6 canaux de son surround (avant gauche et droit, centre, surround gauche et droit, surround arriere) à partir de sources stéroidanalogiques encodées en matrice. Le DTS Neo:6 peut être lu sous forme de 7.1 par un apparcell stéroide classique (en stéroido) ou décode en 7.1 en transmettant le décodage surround arrière aux enceintes surround arrière gauche et droit (formant deux surround arrière mono).
Remarque: le Neo:6 n'inclut pas de canal LFE (canal d'effets basse fréquence) pour le subwoofer, néanmoins le 551R V2 est en mesure de créé une sortie subwoofer via la fonction de gestion des basses. Reportez-vous à la section Configuration du menu Tonalité/Sub dans le chapitre « Utilisation » de ce manuel pour plus d'informations.
dtstl
Une technologie DTS qui offre 5.1 canaux de 96kHz / 24 bit audio (avec video si nécessaire) sur disques DVD video et audio (zone video) (avec un encodage adapté en DTS 96/24). Les lecteurs DVD qui permettent la sortie numérique DTS transmettent le flux audio binaire (bitstream) DTS 96/24 via S/P DIF ou HDMI en vue de le décoder dans le 551R V2.
Modes DSP
Ces modes permettent de profiter d'un son surround à partir de sources qui n'ontaucen encodage. L'effect de son surround est réalisé par traitement numérique du signal de la source analogue ou numérique stéroe utilisée. Cinq modes sont possibles : Film, Musique, Salle, Théâtre et Hall.
Stereo/Stereo + Sub
Seules les enceintes avant gauche et droite (et le subwoofer s'il est selectionné) sont dotées d'entretues dans ce mode. Si une source analogue est selectionnée, elle sera convertie en numérique via les convertisseurs A/N 24 bits pour permettre la sous-creation de catégorie numérique et le contrôle des basses/des aigus.
Si une source numérique est selectionnée, le 551R V2 la traîtera soit en stéreo LPCM (à partir des sorties numériques d'un lecteur CD par exemple) soit en downmix stéreo de sources DD ou DTS (à partir de la sortie numérique d'un lecteur DVD par exemple).
Autres modes
Stereo analogue direct
Selectionne directement les entrées analogiques pour la source actuelle sans conversion analogue/numérique, traitement DSP, basses/aigus ou canal de subwoofer actif. Offre laffective fidèle pour les appareils Hi-Fi source analogiques. Dans ce mode, le 551R V2 se compose comme un amplificateur Hi-Fi intégré classique.
PCM multicanaux
Certain appareils de lecture (en particulier les lecteurs Blu-ray) sont capables de décoder eux-memesquelles uns des formats ci-dessus en interne,puis de transmettre l'audio décodé sous forme de PCM multicanaux au 551R V2.Parailleurs,les disques Blu-ray sont capables de prendre en charge les bandes-son PCM multicanaux nationes non encodées (jusqu'a 8 canaux) sur le disque lui-meme.Dans les deux cas,si votre lecteur peut produit ces formats via HDMI,le 551R V2 sera en mesure de les recevoir en mode PCM multicanaux.
Cambridge Audio
Utilisation
Pour activer le 551R V2, commutez l'interrupteur d'alimentation du panneau arrriere en position Marche (On) puis appuyez sur le bouton Veille/Marche du panneau avant.
Selection de la source
- Sélectionnez la source souhaïée en appuyant sur le bouton de source correspondant sur le panneau avant ou la télécommande.
Tuner FM/AM
BD/DVD
CD
Video
MP3 Tape/MP
D/CDR
AUX/TV
7.1 Direct
②
- Si nécessaire, appuyez sur le bouton Type d'entrée audio pour sélectionner le mode d'entrée de l'appareil source, en analogique, numérique ou HDMI (en fonction du raccordement effectué sur le panneau arrêté). Il est possible que vous l'ayez déjà assigné dans le menu de « Configuration entreee audio » affiché à l'écran (OSD).
Les icônes numériques, analogiques ou HDMI sur l'afficheur indiquent le type d'entrée actuellément sélectionné.
Rémarque : le 551R V2 mémorise le type d'entrée pour chaque source afin de l'appliquer automatiquement la prochaine fois que cette source est de nouveau sélectionné.
Selection du mode d'écoute désire
Selectionnez un mode adapté au support/type source que vous écoutez en appuyant sur les boutons des modes stéreo ou surround et en parcourant les sous-modes disponibles.
Dans tous les cas, la première fois qu'un bouton de mode est utilisé, le 551R V2 indiquera le mode de décodage en cours sur l'afficheur du panneau avant. Appuyer de nouveau sur le bouton permettra de faire defiler le mode disponible suivant (s'il y en a un). Si aucen bouton n'est actionné pendant 4 ou 5 secondes, le 551R V2 revient au fonctionnement normal sans changer de mode.
Modes stéro - Sélectionne le mode 2 canaux stéro pour les supports stéro : appuyer de nouveau sur ce bouton sélectionné le mode Stéro + Sub.
Il s'agit d'un mode de traitement numérique qui permet de contröler les basses et les algus, et d'activer le subwoofer si nécessaire. L'entrée peut être soit analogique (auquel cas elle sera transformée en numéroque par conversion analogique/nummerie 24 bits), soit numérique natif.
Modes surround - Sélectionne une gamme de modes surround numériques pour les supports sources numériques encodés de manière appropriée
Remarque : certains types de son surround (telis que Dolby et DTS HD) sont disponibles uniquement à partir de disque Blu-ray sur HDMI.
Lorsque le bouton des modes surround est actionné, le 551R V2 verrouille le flux audio binaire (bitstream) entrant et Sélectionne le premier mode disponible pour le type de bitstream actuel.
Dans certains cas, (voir tableaux), appuyer de nouveau sur le bouton permettra deisser à une autre option d'encodage.
Dolby Pro Logic and DTS Neo:6 sont tous deux disponibles sous différentes formes pour décoder les bandes-on écodées de manière appropriée. Par ailleurs, les modes DSP sont disponibles pour traiter les sources sans aucment encodage. En raison du processus d'encodage matriciel, aucun de ces modes n'incorpore de balise indiquant au 551R V2 le type d'encodage utilisé dans le support source. Par consuquent, vous nevez seLECTIONner manuellement ces modes.
Appuyer sur le bouton des modes surround lorsque le 551R V2 a verrouillé un format bitstream DD/DTS permettra d'acceder à davantage d'options dans la mesure du possible, y compris des modes post-traités.
Il s'agit de modes qui permettent d'appliquer un traitement supplémentaire après le decodage principal du son surround. Par exemple la musique en Dolby Digital (2 / 0) + Dolby Pro Logic II. Cela ajoute un decodage Dolby Pro Logic 5.1 a un decodage Dolby Digital stéroe pour transformer la stéroe 2 canaux en 5.1.
Pour des configurations d'enceintes en 7.1, le nombre de possibilités de décodage est plus important, tel qu'indiqué dans les tableaux de * Modes de décodage * ci-après. Plusieurs modes de post-traitement sont disponibles en utilisant Dolby Pro Logic Ix ou Neo:6.
Les flux Dolby Digital/DTS sont toujours indiqués sur l'afficheur du panneau avant en tant que Dolby Digital (x / x),x ou DTS (x / x),x, les nombres entre crochets correspondant aux canaux actifs dans le support source. Les canaux de sortie actifs sont signalées par les icônes sur le côté droit de l'afficheur du panneau avant. Les types d'entées DD/DTS possibles sont les suivants:
(1/0) - Mono, canal central uniqueness
(2/0)-Stéreogauche/droit
(2/0).1 - Stereogauche/droit et LFE (Subwoofer)
(2/2)-Stereo gauche/droit et surround gauche/droit
(3/0)-Gauche,centre,droit
(3/0).1 Gauche, centre, droit et LFE (Subwoofer)
(3/2).1 - 5.1: Gauche, centre, droit, surround gauche et droit et LFE (Subwoofer)
(3/4).1 -7.1: Gauche, droit, centre, surround gauche et droit, surround arrête gauche et droit, et LFE (Subwoofer)
Modes de décodage - Configuration des enceintes en 5.1
Surround Modes
| Entrant Natif Modes disponibles Sortie audio format | canal résolution | |
| PCM | 2 | PCM 2◆ PCM + Dolby Pro Logic II Movie >5.1 PCM + Dolby Pro Logic II Music >5.1 PCM + Dolby Pro Logic II Game >5.1 PCM + Neo:6 Cinema >5.1 PCM + Neo:6 Music >5.1 Hall >5.1 Room >5.1 Stadium >5.1 Theatre >5.1 |
| Dolby Digital (2/0) | 2 | Dolby Digital (2/0) >5.1 >5.1 >5.1 >5.1 >5.1 |
| Dolby Digital EX | 6.1 | Dolby Digital EX (3/3).1 5.1< |
| DTS (2/0) | 2 | DTS (2/0) 2◆ |
| DTS | 5.1 | DTS (3/2).1 |
| DTS ES Matrix | 6.1 | DTS ES Matrix (3/3).1 5.1< |
| DTS ES Discrete | 6.1 | DTS ES Discrete (3/3).1 5.1< |
| DTS 96/24 | 5.1 | DTS 96/24 5.1 |
| Multi Channel PCM | 5.1★ | Multi PCM (3/2).1 5.1 |
| Multi Channel PCM | 7.1★ | Multi PCM (3/4).1 5.1< |
| Dolby Digital Plus | 5.1★ | Dolby Digital Plus (3/2).1 5.1 |
| Dolby Digital Plus | 7.1★ | Dolby Digital Plus (3/4).1 5.1< |
| Dolby True HD | 5.1★ | Dolby True HD (3/2).1 5.1▼ |
| Dolby True HD | 7.1★ | Dolby True HD (3/4).1 5.1<▼ |
| DTS HD High Resolution | 5.1★ | DTS-HD HR (3/2).1 5.1 |
| DTS HD High Resolution | 7.1★ | DTS-HD HR (3/4).1 5.1< |
| DTS Master Audio | 5.1★ | DTS-HD MA (3/2).1 5.1▼ |
| DTS Master Audio | 7.1★ | DTS-HD MA (3/4).1 5.1<▼ |
Legende (tous les tableaux)
5.1<Indique un decodage 5.1 d'une source 6.1 ou 7.1 (centre arriere fantome).
5.1 Indique une sortie 5.1 créée par un décodage 2.0 post-traité en 5.1.
7.1 Indique une sortie 7.1 créée par un décodage 2.0 ou 5.1, post traité en 7.1.
Conversion d'une source 5.1 en 7.1 ("Upmix"), Gauche et Droite entoure mixte à la fois gauche et droite et gauche entoure et ses environns arrêté droite.
Conversion d'une source 6.1 en 7.1 (« Upmix »). Canal surround arrêté central restitue via deux canaux surround arrêté mono. Acoustiquement, il s'agit en fait d'une presentation en format natif.
Stereo ou Stereo + Sub - Appuyez sur le bouton de mode Stereo pour changer.
- Modes de traitement des signaux numériques créés pour les signaux sans encodage.
* Disponible uniquement via les entretes HDMI.
Format encode sans perte.
Remarque : les entrées en caractère gras sont reproduites dans leurs résolutions/ formats natifs.
Dans tous les cas, appuyer sur le bouton des modes Stéreo fait toujours défier :
Modes stereo Canaux de sortie
Stereo 2
Stereo + Sub 2.1
Stereo native ou downmix (conversion en stereo) de DD/DTS 5.1/6.1/7.1, etc.
En appuyant une première fois sur un bouton de mode, le 551R V2 fera défilier le mode d'encodage actuel sur l'afficheur du panneau avant. En appuyant de nouveau sur le bouton de mode lorsque le texte défile sur l'afficheur ou dans les 4 secondes suivant la fin de l'affichage, il seLECTIONnera et affichera le mode disponible suivant.
Utilisation (suite)
Modes de décodage - Configuration des enceintes en 7.1
Surround Modes
| Entrant Natif Modes disponibles Sortie | ||
| audio format | canal résolution | |
| PCM | 2 Lorsque la source a été correctement encodée, Dolby | PCM 2 ◆ |
| PCM + Dolby Pro Logic Ilx Game >7.1 | Pro Logic II permet un encodage matériel à 5 canaux, Neo:6 à 6 canaux et Dolby Pro Logic Ilx à 7 canaux | PCM + Dolby Pro Logic Ilx Movie >7.1 |
| Hall >7.1 ■ | PCM + Dolby Pro Logic Ilx Music >7.1 | |
| Room >7.1 ■ | ||
| Stadium >7.1 ■ | ||
| Theatre >7.1 ■ | ||
| Dolby Digital (2/0) | 2 Dolby Digital (2/0) Dolby Digital (2/0) + Dolby Pro Logic Ilx Game >7.1 | 2 ◆ |
| Dolby Digital (2/0) + Dolby Pro Logic Ilx Game | >7.1 Dolby Digital (2/0) + Dolby Pro Logic Ilx Music >7.1 | |
| Dolby Digital | 5.1 Dolby Digital (3/2).1 + EX Dolby Digital (3/2).1 Dolby Digital (3/2).1 + Dolby Pro Logic Ilx Movie >7.1 Dolby Digital (3/2).1 + Dolby Pro Logic Ilx Music >7.1 | >7.1 Dolby Digital (3/2).1 + Dolby Digital (3/2).1 + Dolby Pro Logic Ilx Movie >7.1 Dolby Digital (3/2).1 + Dolby Pro Logic Ilx Music >7.1 |
| Dolby Digital EX | 6.1 Dolby Digital EX (3/3).1 Upmix Dolby Digital (3/3).1 + Dolby Pro Logic Ilx Movie >7.1 | 7.1 ▲ |
| Dolby Digital (3/3).1 + Dolby Pro Logic Ilx Music | >7.1 | |
| DTS (2/0) | 2 DTS (2/0) Dolby Digital Logic Ilx Movie >7.1 | 2 ◆ |
| DTS (2/0) + Dolby Pro Logic Ilx Music | >7.1 | |
| DTS (2/0) + Neo:6 Cinema | >7.1▲ | |
| DTS (2/0) + Neo:6 Music | >7.1▲ | |
| DTS (3/2).1 + Neo:6 Cinema | >7.1▲ | |
| DTS (3/2).1 + Neo:6 Music | >7.1▲ | |
| DTS ES Matrix | 6.1 DTS ES Matrix (3/3).1 Upmix DTS ES Matrix (3/3).1 + Dolby Pro Logic Ilx Movie >7.1 | 7.1 ▲ |
| DTS ES Matrix (3/3).1 + Dolby Pro Logic Ilx Music | >7.1 | |
| DTS ES Matrix (3/3).1 + Neo:6 Cinema | >7.1▲ | |
| DTS ES Matrix (3/3).1 + Neo:6 Music | >7.1▲ | |
| DTS ES Discrete | 6.1 DTS ES Discrete (3/3).1 Upmix DTS ES Discrete (3/3) + Dolby Pro Logic Ilx Movie >7.1 | 7.1 ▲ |
| DTS ES Discrete (3/3) + Dolby Pro Logic Ilx Music | >7.1 | |
| DTS ES Discrete (3/3) + Neo:6 Cinema | >7.1▲ | |
| DTS ES Discrete (3/3) + Neo:6 Music | >7.1▲ | |
| DTS 96/24 | 5.1 DTS 96/24 Upmix DTS 96/24 Upmix >7.1 | >7.1 |
| DTS 96/24 (3/2).1 + Dolby Pro Logic Ilx Movie | >7.1 | |
| DTS 96/24 (3/2).1 + Dolby Pro Logic Ilx Music | >7.1 | |
| DTS 96/24 (3/2).1 + Neo:6 Cinema | >7.1 | |
| DTS 96/24 (3/2).1 + Neo:6 Music | >7.1 | |
| Multi Channel PCM | 5.1★ Multi PCM 3/2.1 Multi PCM (3/2).1 + Dolby Pro Logic Ilx Movie >7.1 | 5.1 |
| Multi PCM (3/2).1 + Dolby Pro Logic Ilx Music | >7.1 | |
| Multi Channel PCM | 7.1★ Multi PCM 3/4.1 | 7.1 |
| Dolby Digital Plus | 5.1★ Dolby Digital Plus (3/2).1 Upmix Dolby Digital Plus (3/2).1 Dolby Digital Plus (3/2).1 + Dolby Pro Logic Ilx Movie >7.1 Dolby Digital Plus (3/2).1 + Dolby Pro Logic Ilx Music >7.1 | >7.1● |
| Dolby Digital Plus | 7.1★ Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).1 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).2 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).3 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).4 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).5 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).6 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).9 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4). 8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4).8 Dolby Digital Plus (3/4) | >7.1 |
canau
Modes de décodage - Configuration des enceintes en 7.1
Surround Modes
| Entrant audio format | Natif canal résolution | Modes disponibles | Sortle canaux |
| Dolby True HD | 5.1★ | Dolby True HD (3/2).1 Upmix | >7.1▼ |
| Dolby True HD (3/2).1 . 5.1 | |||
| Dolby True HD (3/2).1* + Dolby Pro Logic IIx Movie | >7.1 | ||
| Dolby True HD (3/2).1* + Dolby Pro Logic IIx Music | >7.1▼ | ||
| Dolby True HD | 7.1★ | Dolby True HD (3/4).1 | 7.1▼ |
| DTS HD High Resolution | 5.1★ | DTS-HD HR (3/2).1 Upmix | >7.1● |
| DTS-HD HR (3/2).1 | 5.1 | ||
| DTS HD High Resolution | 7.1★ | DTS-HD HR (3/4).1 | 7.1 |
| DTS HD Master Audio | 5.1★ | DTS-HD MA (3/2).1 Upmix | >7.1▼ |
| DTS-HD MA (3/2).1 | 5.1▼ | ||
| DTS HD Master Audio | 7.1★ | DTS-HD MA (3/4).1 | 7.1▼ |
*<=96kHz
Utilisation du tuner
- Appuyez sur le bouton Tuner FM/AM sur le panneau avant ou la télécommande pour selectionner le mode Tuner.
- Appuyez de nouveau sur le bouton Tuner FM/AM pour selectionner FM ou AM si vous le souhaitez.
- Appuyez sur le bouton Mode/Mémorisation sur le panneau avant (ou le bouton Mode sur la télécommande) pour sélectionner la syntonisation automatique ou manuelle, ou le mode prépréglage.
- Appuyez sur les boutons Recherche + et Recherche - (ou les flèches gauche et droite sur la télécommande) pour sélectionner la station que vous souhaitez écouter.
En mode de symponisation automalique, l'appareil recherche la station forte suivante. En mode de symponisation manuelle, l'utilisateur peut parcourir manuellement les fréquences. En mode prééglage, l'appareil fait uniquement défilier les stations préégliées.
Deux modes FM sont disponibles : stéreo et mono - Appuyez sur le bouton Stéreo Mono de la télécommande pour sélectionnner successivement les modes s'téreo et mono. Si le bouton Display (Affichage) est actionné, le nom de stations RDS des stations FM s'affichera s'il est disponible.
Mémorisation des stations
- Recherche la station que vous souhaitez<memoriser tel qu'explainé ci-dessus.
- Maintenez le bouton Mode/Mémorisation enforcé (ou le bouton Store (Mémorisation) de la télécommande) pendant 5 secondes.
- Utilisez les boutons Recherche +/- pour selectionner le numero d'une station preréglée (1-20). Le numero de la station s'affichera à l'écran.
- Mainténette le bouton Mode/Ménorisation enforcé (ou le bouton Store (Mémorisation) de la télécommande) pour<ménoriser la fréquence.
Le RDS est un procédé de transmission d'informations supplémentaires provenant de stations de radio locales. Cette fonctionnalité n'est disponible qu'en mode FM. Le RDS ne fonctionnera que si les stations de radiodiffusion locales émettent une transmission RDS et si le signal est suffisamment fort.
Appuyez sur le bouton Info de la Telecommande pour parcourir les fonctions affichées. Il s'agit de fonctions utilisées pour les éléments PS, PTY, CT et RT:
PS (Nom de la station) - indique le nom de la station actuelle
PTY (Type de programme) - indique le nom du type de programme actuel
CT (Horloge/Heure) - indique I'heure actelle provenant de la station de radio.
Remarque : les informations relatives à l'horloge/l'heure ne sont transmises qu'une fois par minute par les radios locales. Si ces informations ne sont pas disponibles, le message « NO CT » sera brièvement indiqué sur l'affeur.
RT (Texte radio)- indique certains messages de texte radio.
Lip sync (Synchronisation entre le son et l'image)
Le 551R V2 peut, si nécessaire, appliquer un léger déliai à la lecture audio pour la resynchroniser avec la lecture de la vente si celle-ci semble être retard par rapport à l'audio.
Cela peut parfois se produit si la video est légarement retardée par un lecteur ou un téléviseur exécutant un important traitement video.
Appuyer sur le bouton Lip Sync de la télécommande fera apparaitre la valeur du-delai de synchronisation (+ Lip Sync *) actuel sur l'afficheur principal du 551R V2 et permettra d'effectuer des ajustements par tranches de 10 ms (10 millièmes de seconde).
Définir la valeur sur 0 désactive le délambda de synchronisation entre le son et l'image.
Remarque : la valeur du-delai de synchronisation ( « Lip Sync » ) est ménorisé et appliquée séparément pour chaque source.
Cambridge Audio
Utilisation (suite)
Retour audio (ARC/Audio Return Channel)
Le 551R V2 prend en charge une fonction de retour audio (ARC) à partir de téléviseurs compatibles (qui doivent être équipés d'une entree HDMI1.4 et avoir effectivement applique la fonction de retour audio. Pour plus d'informations, consultez le manuel de votre téléviseur).
La fonction de回头 audio (ARC) permet à un téléviseur de renvoyer des données audio via son cable HDMI entrant vers la prise de sortie HDMI du 551R V2. Cette fonction permet au 551R V2 de dire l'audio depuis le cable terrestre intégré d'un téléviseur ou un tuner satellite tandis que vous visionnéz son image.
Pour pouvoir utiliser la fonction de retard audio (ARC), accedez à l'option TV-ARC et sélectionné le paramètre Activer à l'aide des boutons haut/bas.
| Video In. Select | BD/DVD | HDMI | < > |
| Audio In. Select | CD/Video1 | HDMI | < > |
| Tone/Sub Config. | Video2 | HDMI | < > |
| Speaker Config. | Video3 | HDMI | < > |
| Speaker Distance | Tape/HD/CBR | Digital | < > |
| Speaker Level | Aux/TV | HDMI | < > |
| Speaker Xover | 7.1 Direct | Analog | |
| Auto Setup | |||
| Advanced Setup | Preamp Out | Normal < > | |
| OSD Setup | HDMI 1 out TV Ate | Disabled < > | |
| HDMI 1 out to TV | Disable < > | ||
| Back: [I/O] | |||
Utilisation de la fonction de return audio (ARC)
Il est possible de démarrer la fonction de return audio (ARC) de deux manières, Si vous désévisuer la prend en charge, il peut être possible de la démarrer à partir d'un élément de menu sur votre téléviseur.
Votre téléviseur envoie alors des commandes au 551R V2 pour lui permettre de démarrer une session ARC et « TV-ARC » apparait automatiquement sur l'afficheur du panneau avant.
Certains téléviseurs peuvent également démarrer une session de return audio (ARC) lorsque vous sélectionnez le tuner incorpore et s'arrête lorsque vous sélectionnez une autre source.
Voupez egalement demarrer la fonction de retour audio (ARC) en appuyant deux fois sur le boulon Aux/TV du 551R V2 (a condition d'avoir activé l'option TV-ARC via I'affiche a I'écran (OSD) du 551R V2 tel qu'indiqué ci-dessus).
La première pression selectionne Aux, et la seconde selectionne la fonction de retour audio (ARC), puls « TV-ARC » apparait sur l'afficheur du panneau avant. Le 551R V2 enverra alors des commandes au téléviseur en HDMI pour tenter de démarrer une session ARC.
Pour terminer la session ARC, il suffit de désengager la fonction sur votre téléviseur ou d'appuyer sur un bouton de source différente sur le 551R V2.
Mode « Split » audio (écoute d'une source différente de l'image)
Dans certaines circonstances, le 551R V2 permet à l'utiliseur de visionner une source tout en écouteant une autre source. Vous pouvez notamment regarder la video d'une chaîne sportive tout en écouteant les commentaires audio à partir du Tuner.
Pourutiliserlemode 一 Split:
- Sélectionné la source que vous souhaitez visionner de façon habituelle.
- Maintenez enforcé le bouton de la source que vous souhaitez écouter. ÀpRES enviroy 4 secondes « Audio Split « défilera sur le panneau avant, vous indiquant que vous écoutez à présent cette source à la place de la bande son associée à la video. Aucun changement n'intervient sur la video.
Le 551R V2 peut utiliser le mode « Split » à partir de n'importequelle source,quel que soit son type d'entrez video mais uniquement avec des sources dont le type d'entrez audio actuel est analogique ou numérique, et non HDMI.
Si la combinaison n'est pas autorisé, le message * Mode Unavailable « (Mode non disponible) défilera alors sur le panneau avant et notamment changement ne se produit.
Pour annuler le mode « Audio Split», il vous suffit de Sélectionner une nouvelle source et le fonctionnement normal sera rétabli.
Configuration avancee
Pour la plupart des utilisateurs, la procédure d'installation de base en quatre étapes (page 34 et suivantes) devrait être suffisante pour une'utilisation normale.
Toutefois, le 551R V2 propose également de nombreux réglages plus évolués pour qui souhaient personnelier davantage les paramètres et le fonctionnement selon leurs préférences personnelles.
Répartiteurs de subwoofer et gestion des basses
Tel qu'expliqué dans la section * Configuration du 551R V2*, le 551R V2 effectue la gestion des basses pour toute enceinte régée sur « Petit » dans le menu affché à l'écran (OSD). Cele signifiè que les basses des enceintes qui ne sont pas en mesure de les réproduire efficacement sont dirigées vers le subwoofer à la place.
azur 551R
| Video In. Select Audio In. Select Tone/Sub Config. Speaker Config. Speaker Distance Speaker Level Speaker Xover Auto Setup Advanced Setup OSD Setup | Front L/R | 80Hz (<) |
| Center | 80Hz (<) | |
| Surr. L/R | 80Hz (<) | |
| Surr. LB/RR | 80Hz (<) | |
| Back: [I/O] | ||
Les options d'ajustement de la transition du menu Crossover enceintes seront à déterminer le point auquel cette transition s'effectue. En d'autres termes, elles permettent de regler la fréquence en dessous de laquelle les basses ne sont pas acheminées vers les « petites » enceintes, mais只想 vers le canal du subwoofer. Il est important de comprendre que les basses transmises au subwoofer par la fonctionnalité de gestion des basses sont différentes des basses encodées dans le support au son surround en tant que canal LFE dédié.
Si le support source contient un canal LFE distinct (c. à-d. un support DD ou DTS) il sera toujours acheminé vers le subwoofer (s'il est activé) et ne sera pas affecté par le réglage de la transition. Certains types d'encodage (teIs que Dolby Pro Logic II/IIx et Neo:6) ne possèdent pas réellement de canal LFE.
Le réglage par défaut pour toutes les transitions de gestion des basses est 80 Hz, ce qui constitue un bon point de départ global. Si vous ne souhaitez effectuer aucment ajustement, laissez simplement toutes les valeurs de transition à ces paramétres par défaut.
Remarque : ces réglages ne s'utilisent en fait que pour les enceintes ayant été réglées sur « Petit » dans le menu de configuration des enceintes.
Pour les utilisateurs avances, il est toutefols possible d'ajuster les transitions d'enceintes utilisées pour toute enceinte régée sur « Petit » de façon indépendante afin de tener compte du fait que vous voudrez peut-être rediriger les basses directes des enceintes colonne avant (vers le subwoofer) à 50 Hz, par exemple, mais rediriger celles des enceintes surround gauche et droite à 100 Hz. Si vous souhaitez procédé à ces ajustements, il est préféroyable de consulter la documentation fournie par le fabricant de vos enceintes ou de contacter votre revendeur pour déterminer la réponse en fréquence de cette système et le point à partir duquel la réponse de base de chaque type d'enceinte commence à diminuer (souvent appelé le point de déclenchement/d'arrêt 3 dB ou 6 dB). Cela correspondrait plus ou moins au point auquel la transition devrait être définie.
Bi-amplification
Si vous utilisez uniquement une configuration d'enceintes 5.1 (ou inférieure), le 551R V2 permet une bi-amplification sur les canaux avant droit et gauche. Vous verrez dans le menu de configuration des enceintes que lorsque le mode de decodage est regle sur 5.1, une option d'activation/désactivation du bi-amplificateur apparait.
| Video In. Select | Decode Mode | 5.1 < > |
| Audio In. Select | Front L/R | Large < > |
| Tone/Sub Config. | Center | Small < > |
| Speaker Config. | Surr. L/R | Small < > |
| Speaker Distance | Subwoofer | Yes < > |
| Speaker Level | ||
| Speaker Xover | ||
| Auto Setup | ||
| Advanced Setup | ||
| OSD Setup | ||
| Biamp | No < > | |
| Back: [I/O] | ||
Lorsque cette option est sélectionnée, le 551R V2 transmet également les signaux avant gauche et droit aux sorties subwoofer gauche (SBG) et droite (SBD).
Associee a des enceintes compatibles avec le bicablage/ la bi-amplification, cette fonctionnelle vous permit d'utiliser deux longueurs de cable d'enceintes pour chaque enceinte avec un canal d'amplification dedied pour les amplificateurs de graves et d'aigus de chaque enceinte, ce qui peut legerement améliorer la qualite du son.
Consultez le schema ci-dessous illustrant un système utilisant la bi-amplification (seules les enceintes avant gauche et droite sont indiquees).
Remarque: les liaisons bicâblage doivent être retirees des bornes d'enceintes.
Configuration du menu Tonalité/Sub
Selectionnez le menu "Tonalite/Sub :
| Video In. Select Audio In. Select Tone/Sub Config. Speaker Config. Speaker Distance Speaker Level Speaker Hover Auto Setup Advanced Setup OSD Setup | Bass | 0dB < > |
| Trible LFE Trim | 0dB < > 0dB < > | |
| DD/DTS Sub Trim | 0dB < > | |
| DD/DTS Bass Aug | 0dB < > | |
| PLIIx Sub Trim | 0dB < > | |
| PLIIx Bass Aug | 0dB < > | |
| Stereo+Sub Trim | 0dB < > | |
| Back: [I/O] | ||
La réponse aux basses peut être ajustée à +/- 10 dB à 100 Hz (rayonnage). La réponse aux aigués peut être ajustée à +/- 10 dB à 10 kHz (rayonnage). L'icone "Tonalité" s'allumera sur l'afficheur si ces commandes sont ajustés à des valeurs autres que 0 dB (plat). Le point de transition du subwoofer peut également être ajusté de 40 à 150 Hz par pas de 10 Hz, et aussi jusqu'à 200 Hz.
Le 551R V2 intégré plusieurs fonctions avances de gestion des basses. Le niveau global de subwoofer pour les modes DD/DTS, les modes Dolby Pro Logic II/x/Neo:6 et Stereo + Sub, peut être paramétré à des niveaux différents. Cela peut s'avérer utile si vous préférez avoir un niveau élevé de fonctionnement du subwoofer pour regarder des films, mais un niveau moindre pour écouter de la musique. Les trois niveaux peuvent être modifiés au maximum de +/-10 dB dans le menu affché à l'écran (OSD). Il est également possible de modifier la manière dont la gestion des basses est appliquée.
En fonctionnement normal, (augmentation des basses désactivée, « Bass Aug. Désact. ») si les enceintes avant sont réglées sur « Petit » (dans le menu de configuration des enceintes) leurs basses sont redirigeés par un filtrage passé-haut et transmises à un canal de subwoofer (c-à-d. les basses sont suprimées des enceintes avant et transmises au subwoofer). Si elles sont réglées sur « Grand », aucun filtrage ne se produit et les basses ne sont pas transmisés au subwoofer.
Toutefois, lorsque la fonction d'augmentation des basses est activée ( Bass Aug, Activé) et que les enceintes avant sont régées sur * Grand , les basses provenant des enceintes avant gauche et droit sont alors transmises au canal de subwoofer sans qu'aucun filtrage des enceintes avant gauche et droit n'ait lieu (autrement dit, ces canaux restent en gamme complète). En d'autres termes, les basses dans le canal de subwoofer sont augmentées par des basses supplémentaires provenant des canaux avant gauche et droit. Si les enceintes avant gauche et droit sont régées sur * Petit , la fonction d'augmentation des basses n'a aucin effet et le fonctionnement est le même que si la fonction est désactivée ( Bass Aug, Désect. )
La fonction d'augmentation des basses peut etre activée ou désactiveré séparément pour le fonctionnement en DD/DTs ou Dolby Pro Logic II/IIx/Neo:6.
La fonction d'augmentation des basses n'existe pas pour le mode StéRéo + Sub, car dans ce mode si les enceintles avant sont régées sur « Grand », elles resteront en fait toujours non-filtées.
La fonction d'augmentation des basses peut s'avérer utile avec des supports en Dolby Pro Logic II/IIx et Neo;6, car ces types d'encodage n'incluent pas de canal LFE. Normalement, cela signifie que si toutes les enceintes de votre installation ont été régliées sur « Grand », le subwoofer devrait en fait être inactif (du fait que les basses n'alent pas été réorientées en qu'il n'y a pas de canal LFE). Si vous souhaïte que le subwoofer fonctionne avec toutes les enceintes régliées sur « Grand » et ces types d'encodage, activé la fonction d'augmentation des basses pour Dolby Pro Logic II/Neo6, puis définitisse les points et niveaux de transition à l'oreille. Un canal de subwoofer sera alors créé à partir des canaux avant gauche et droite, sans les filtrer. comme pour tout ajustement, il est judicious de faire plusieurs essais pour déterminer ce qui fonctionne le moyen avec votre configuration particulière.
Remarque: ces ajustements fonctionnent dans tous les modes stéreo avec traitement numérique ou surround, mais pas dans les modes stéreo analogique direct ou 7.1 Direct.
Le canal LFE (pour les supports DD/DTS) peut également être modifié au maximum de 10 dB par pas de 1dB, ce qui est utilisé pour une écoute en fin de soitée ou d'autres situations où il peut-être souhaité de réduire provisoirement le niveau des effets basse fréquence.
Rappelez-vous que le LFE correspond au canal d'effets basse fréquence encodés dans le disque et que cela est différent du niveau général du subwoofer qui peut inclure la gestion des basses des autres enceintes.
Le réglage des graves et des aiguus peut également s'effectuer à partir de la télécommande sans entrez dans le menu affché à l'écran (OSD) en appuyant sur le bouton « Basses/Aigus » puis en utilisant les boutons de Volume +/-.
Le réglage du subwoofer peut également s'effectuer à partir de la télécommande, sans le menu affchéé à l'écran (OSD), enMAINANT enforcé le bouton « Sub. Activé/Desacté » et en utilisant simultanément les boutons de Volume +/-
Paramétrage du menu affché à l'écran (OSD)
La fonction OSD (menu affché à l'écran) est disponible sur toutes les sorties video.
| Video In. Select Audio In. Select Tone/Sub Config. Speaker Config. Speaker Distance Speaker Level Speaker Xover Auto Setup Advanced Setup | Language | English < > |
| OSD Format | 576P < > | |
| Software Version | x.xx < > | |
| OSD Setup | ||
| Back: [I/0] | ||
Le menu peut s'afficher à l'écran dans plusieurs langues différentes. Pour modifier la langue du menu affchéé à l'écran (OSD) mettez en surbrilancie le menu « Langue » et utilisez les flèches gauche et droite pour faire votre choix parmi français, néerlandais, français, allemand, espagnol, italien, norvégien, suédois et danois. Appuyez de nouveau sur le bouton OSD pour quitter le menu et sauvegarder vos options.
Cambridge Audio
Utilisation (suite)
Configuration avancee
Les trois premiers réglages concen le traitement (ou post traitement) Dolby Pro Logic II ou Ix en mode Musique uniquement. Les modes Film et Jeux, lorsquils sont disponibles, sont preréglés du fait qu'ils doivent correspondre à l'encodage ou fournir un effet spécifique. Ces réglages n' ont aucin effet dans ces modes.
azur 551R
| Video In. Select Audio In. Select Tone/Sub Config. Speaker Config. Speaker Distance Speaker Level Speaker Xover Auto Setup |
| Panorama Off() |
| Center Width 0 > |
| Dimension 3 < > |
| DTS Spkr Remap 1 < > |
| DRC Off() |
| Advanced Setup |
| OSD Setup |
| Back: [I/O] |
Mode Panorama - Un mode Dolby Pro Logic II/IIx qui estend I'image stereo avant aux enceintes surround pour une experience sonore plus enveloppante. Ce mode peut etre activé ou deactivé.
Largeur centrale - Permet l'ajustement progressif du son central afin de le produit de différentes manières : par l'enceinte centrale exclusivement (Paramétrage 0), par divers niveaux de répartition entre le canal central et les enceintes gauche et droite, ou encore par les enceintes avant gauche et droite exclusivement (Centre fantôme, Paramétrage 7). Cette fonction est utilis pour optimier le champ sonore avant/central/gauche en vue de bénéficier d'une(Meilleure integration des 3 enceintes. Le meilleur réglage s'effectue a l'oreille.
Dimension - Permet de régler le champ pour le faire passer progressivement de l'avant à l'arrière de la pièce en vue de l'adapter aux gouts de l'auditeur, au positionnement des enceintes et à la taille de la pièce. Le paramétrage 0 place l'image le plus en avant, le 6 le plus en arrière.
Ces trois réglages sont une question de préférence personnelle, c'est pourquol nous vous conseillons d'experimentier les paramétriques que vous préférez lorsque vous utilisez le décodage Dolby Pro Logic II ou Dolby Pro Logic IIx.
Re-mappye d'une enceinte DTS-HD
Comme il n'existe pas d'agencement « officiel » des enceintes pour un son 7.1 canaux discret, il se peut que la piste principale originale d'une bande-son 7.1 ait etémasterisée avec un agencement différent de celui que vous utilisez chez vous. DTS a répondu à ce problème pour le DTS-HD Master Audio et High Resolution Audio, en incluant des balises dans le flux audio binaire (bitstream) pour indiquer au récepteur AV le type d'agencement 7.1 qui a effectivement été utilisé. Par l'utilisation d'algorithmes de remappage d'enceinte DTS spécifiques, le 551R V2 est en mesure de « repositionner » électroniquement les enceintes (c.a.d. la propagation audio directe), de sorte que la lecture corresponde à l'agencement encodé original aim d'obtenir la(Meilleure qualite sonore possible.
Cette technologie a pour second objectif, par la réorientation de certains des canaux 7.1 disponibles, de permettre d'utiliser certains d'entre eux pour de nouvelles fonctionnalités, comme I'ajout d'un élément de hauteur au champ sonore.
Les schémas suivants indiquent les 7 dispositifs d'encodage possibles à titre de reference.
Les angles cités font réference à l'angle d'une ligne nominale à 0 degré à travers le canal central de chaque enceinte, de l'unquelconque des côtes à droite ou à gauche de cette ligne.
Les configurations 1 et 5 sont des variantes du paramétrage 7.1 normal, alors que la Configuration 6 peut augmenter la hauteur et la largeur de champ disponibles des canaux avant.
Les configurations 2,3,4 et 7 sont moins conventionnelles et reorientent certains des canaux 7.1 disponibles pour fournir une dimension supplémentaire au champ sonore en termes de hauteur de différentes manieres. Veullez vous reporter au site Internet de DTS pour obtenir de plus amples informations sur cette nouvelle technologie.
Configuration 1-7.1 canaux: G, C, D, LFE, SG, SD, SAG, SAD
Configuration 2-7.1 canaux: G, C, D, LFE, SG, SD, SHG, SHD
Configuration 3-7.1 canaux: G, C, D, LFE, SG, SD, SC, Susp.
Configuration 4-7.1 canaux: G, C, D, LFE, SG, SD, HG, HD
Configuration 5-7.1 canaux: G, C, D, LFE, SG, SD, SAG, SAD
Configuration 6-7.1 canaux: G, C, D, LFE, SG, SD, LG, LD
Configuration 7-7.1 canaux: G, C, D, LFE, SG, SD, HC, SC
Pour la lecture le 551R V2 escompte que la configuration d'enceintes physiques dont vous disposez réellement se conforme plus ou moins à l'un des agencements indiqués ci-dessous.
Pour les configurations 5.1 la situation est simple : le 551R V2 efectue automatiquement tout rempavage d'enceinte DTS nécessaire, mappant l'une queconque des 7 possiblés d'entrées pour cette configuration.
Pour le 7.1, deux autres configurations d'encéintes sont possibles. Elles correspondant à la configuration 1 et la configuration 5 indiquées ci-dessus.
Dans ce cas précis, vous nevez indiquer au 551R V2 qu'elle configuration correspond le moins a l'agencement de vos enceintes en choisisant le menu d'enceinte DTS-HD et en selectionnant l'option 1 ou 5.
azur 551R
| Video In. Select Audio In. Select Tone/Sub Config. Speaker Config. Speaker Distance Speaker Level Speaker Xover Auto Setup Advanced Setup OSD Setup | Panorama Off < > Center Width 0 > Dimension 3 < > DTS Spkr Remap 1 < > DRC Auto < > Back: [I/O] | |
Le 551R V2 est alors en mesure d'effecteur automatiquement tout remappage d'enceinte nécessaire, et mapper l'une qu'elleque des 7 possibilités d'entres en l'une des deux possibilités de 7.1 dont vous disposez.
Remarque: cette caractéristique, de par sa nature, ne fonctionne que pour les flux audio binaires (bitstreams) 7.1 DTS HD Master Audio ou DTS HD High Resolution Audio.
Notez également que lorsque la configuration des enceintes en entrée et celle de vos enceintes physiques correspondant effectivement, le 551R V2 n'effectue aucen mappyage.
Commande de plage dynamique
azur 551R
| Video In. Select Audio In. Select Tone/Sub Config. Speaker Config. Speaker Distance Speaker Level Speaker Xover Auto Setup Advanced Setup OSD Setup Back: [I/O] | |
| Panorama Off < >Center Width 0 >Dimension 3 < >DTS Spkr Remap 1 < >PBC Auto < > | |
Ce paramètre contrôle la plage dynamique des bandes-son de films au format Dolby Digital en compressant l'audio afin de limiter la différence de niveau entre les passages forts et calmes dans le film.
Cette fonction peut s'avérer pratique pour visionner des films en fin de soitée par exemple. Trois paramètres sont possibles :
Auto - La compression est toujours appliquée aux bandes-son en Dolby Digital et Dolby Digital Plus. L'application et le degré de compression des bandes-son en Dolby True HD sont dictés par la bande-son elle-même.
Désacté – Aucune compression (lecture en plage dynamique totale normale)
Active - La compression est systématiquement appliquée aux bandes-son en Dolby (lecture en plage dynamique réduite)
AperçuHDMI
Le 551R V2 Integre une fonction d'aperçu HDMI qui permet de prévisualiser les apparèils source HDMI connectés.
Lorsque vous regardez une video depuis un apparell HDMI ou tout autre port HDMI dote d'une entrée video, vous pouvè appuyer sur le bouton Apercu HDMI de la télécommande et utiliser les boutons de Volume +/-, puis appuyer sur le bouton Entree pourCHOir le port HDMI que vous souhaitez regarder. Vous pouvè également utiliser le bouton Apercu HDMI situé sur le panneau avant de l'unité.
Remarque: les cases grisées représentent les entrées HDMI qui ne possèdent pas de connexions actives.
Cambridge Audio
Installation personnelée
IR Emitter
L'appareil est pourvu d'une entree d'emetreur IR afin de permettre la reception electrique des commandes emises par la telecommande IR. Un port RS232 est egaiement fourni, ce qui permit de controier le 551R V2 via des systèmes a installation personalisee.
RS232C
Par ailleurs, l'appareil integre des codes de commande/IR * directs * ainsi que des codes de bascurement pour un grand nombre de leurs fonctions afin de simplifier la programmation de systèmes personnalisés. Il est possible d'acceder à des commandes directes Marche/Arrêt et Silence spéciales de la télécommande fournie afin de les faire assimilier par un système personnelisé, comme suit:
1.Appuyez sur le bouton Veille/Marche de la telecommande et maintainez-le enforcé. La télécommande générale Abdord une commande (à bascule) de mise en voille. Maintené le bouton enforcé, au bout de 12 secondes, une commande « Marche » du récepteur A/V est activée. Si vous maintainez la touche enforcée pendant encore 12 secondes, une commande d'arrêt du récepteur A/V sera générée.
Répétez cette procédure avec les boutons Silence, Activation/Désactivation du subwoofoe), Stéreo Mono et Tuner AM/FM pour transmettre des commandes de mise en marche/d'arret. Le bouton Tuner AM/FM offre également des commandes FM et AM uniques permettant de basculer sur une bande spécifique.
Un tableau complèt des codes et du protocole RS232 utilisés pour ce produit est disponible sur le site Internet de Cambridge Audio sur www.cambridge-audio.com.
Réinitialisation/Sauvegarde des réglages
Le 551R V2 possède une fonction qui préserve la mémoire des prêrgliages et d'autres paramétrés, En cas de panne de courant, ou si le cordon d'alimentation de l'apparell est débranché de la prise secteur, la mémoire de sauvagarde conservera la mémoire des prêrgliages pendant environ une période. Si l'alimentation est interrompue pendant 7 jours ou plus, les paramétrés de mémoire seront effacés.
Si vous souhaitez rétablit tous les paramètres à leurs valeurs d'usine par défaut (ou dans l'éventuaïté peu probable que l'appareil se bloque en raison d'une décharge électrique, etc.), mettez l'apparil en marche (réactive le s'il est en mode veille), appuyez sur les boutons Tuner FM/AM et Analogue Stereo Direct sur le panneau avant et maintenencez enfoncés pendant trois secondes.
- RESET (Réinitialisation) sera brievement indiqué sur l'afficheur avant de revenir en mode veille.
Dépannage
Un bourdonnement sourd ou un grésillement est perceptible
Des cordons d'alimentation ou une lampe se trouvent a proximé de ce produit.
Les entretes analogiques ne sont pas solidement connectees.
Le son de l'un des canaux n'est pas audible
Les raccordements des enceintes sont débranchés.
L'enceinte est reglee sur « Aucun » dans le menu des réglages affiché à l'écran (OSD).
Le son se coupe lorsqu'vous écoutez de la musique ou il n'y a pas de son, bien que l'appareil soit allumé
L'impédance des enceintes est inférieure aux valeurs conséillées pour le 551R V2.
L'appareil n'est pas suffisamment ventilé et provoque peut-être une surchauffe.
Faibles graves ou réponse « fuzzy » (peu nette)
La polarité des enceintes (+/-) d'au moins une enceinte est inversée.
Un sifflement inhabituel se fait entendre lors de l'écoute d'une émission de radio en stéreo, mais pas lors de l'écoute en mono
Il est possible qu'un léger bruit soit perceptible car la méthode utilisée pour la modulation d'émissions en stéreo FM est différente de celle utilisée pour les émissions en mono.
La qualite de l'antenne joue également sur le niveau de sifflement perceptible.
Le bruit est excessif lors des émissions de radio à la fois en stéreo et en mono
Mauvais emplacement et/ou mauvaise orientation de I'antenne.
La station émettrice est trop loin.
Les enceintes arriré n'émettentaucun son
La source en cours de lecture n'est pas enregistrée en son surround.
L'enceinte est reglee sur « Aucun » dans le menu des réglages affiché à l'écran (OSD).
Un mode stéreo a été sélectionné.
L'enceinte centrale n'émet aucun son
L'enceinte centrale est reglee sur * Aucun * dans le menu des réglages affiché à l'écran (OSD).
Un mode stéreo a été sélectionné.
Le subwoofer n'émetaucun son
Le subwoofer a ete regle sur 一 Desactive dans le menu des ragliques affiche a I'ecran (OSD) ou via la telecommande.
Les modes DTS Neo:6, Dolby Pro Logic II/IIx (qui n ont pas de canal LFE) ont eté sélectionnées avec toutes les encinttes réglées sur « Grand »
La télécommande ne fonctionne pas
Les piles sont usées.
La télécommande est trop loin du recepteur ou hors de son champ d'action.
Aucun son ne sort des enceintes lorsqu'elles sont raccordées à une entree numérique
Le type d'entrée audio est reglé sur analogique (verifiez l'afficheur). Appuyez sur le bouton Type d'entrée audio pour passer au type d'entrée numérique.
Aucun son ne sort des enceintes lorsqu'elles sont raccordées à une entree analogue
Le type d'entree audio est regle sur numerie. Appuyez sur le bouton Type d'entree audio pour passer au type d'entree analogique (verifiez l'afficheur).
Le type d'entrée audio peut également être définis dans le menu de Configuration de l'entrée/de la sortie affiché à l'écran (OSD).
Aucun son ne sort des enceintes
Le récepteur est configuré pour un fonctionnement en mode « Sortie Préampli »
À partir du menu affché à l'écran (OSD), Sélectionnez le menu de configuration de l'entrée/de la sortie pour changer le réglage de la sortie préampli de « Normal » à « Sortie Préampli », Ceci désactive les amplificateurs internes lorsqu'un amplificateur décodeur externe est utilisé. Réinitialisé ce paramètre sur « Normal » pour rétablier le son.
Aucun son ne sort des enceintes avant, mais les enceintes arrriere fonctionnent
Le récepteur est configuré pour un fonctionnement en mode « Ext 2 canaux »
À partir du menu affiqué à l'écran (OSD), Sélectionnez le menu de configuration de l'entrée/de la sortie pour changer le réglage de la sortie préampli de « Normal » à « Ext 2 canaux ». Ceci désactive les amplificateurs internes pour les canaux avant lorsqu'un amplificateur décodeur externe est utilisé pour les piloter. Réinitialisez ce paramètre sur « Normal » pour rétablier le son.
\section*{Caracteristiques techniques}
Audio
Puissance en sortie Tous les canaux : 110 watts rms par canal, 6 ohms (les 7 canaux entrainés)
Tous les canaux: 90 watts rms par canal, 8 ohms (2 canaux entrainés)
Tous les canaux: 60 watts rms par canal, 8 ohms (les 7 canaux entrainés)
Distorsion harmonique totale (THD) <0,006 % à 1 kHz
Diaphonie <-60 dB à 1 kHz
Réponse en fréquence 10 Hz - 20 kHz - 1 dB
Raport S/B >90 dB pondéré * A *
Impédance d'entrée audio 47 kOhms / 175 mV ou plus / Sensibilité
Impedance d'entree 75 ohms (Coaxial/SPDIF)
numérique
Contrôle de la tonalité
- Graves +10 dB à 100Hz - Algus +10 dB à 10kHz
Tuner
Mode FM 87.5-108 MHz, antenna coaxiale 75 ohms - Mode AM 522-1629 kHz, antenna cadre 300 ohms
HDMI
HDMI 1.4
EIA/CEA-861D
HDCP 1.1
Tous les modes audio sont pris en charge, à l'exception de la réception du format DSD (Direct Stream Digital) natif.
Prise en charge du return audio (ARC), des téléviseurs 3D et de la transmission en mode Deep Colour.
CEC et HEC non pris en charge.
General
Architecture Cirrus Logic CS42528 pour 7.1 canaux (stéreo et surround) (24 bit DAC).
Cirrus Logic CS497024 double DSP 32 bits.
| Entrées audio | 6 niveaux de lignes analogiques |
| Tuner FM/AM | |
| Entée analogue 7.1 | |
| 4 entées numériques coaxiales, 4 entées numériques optiques, | |
| Entrées HDMI | 5 HDMI (1.4a) + 1 HDMI (1.3c) sur le panneau avant. |
| Principales sorties audio | 7 sorties d'enceintes amplifiéesSorties de préampli 7.1 |
| Principales sorties videoe | 2 x HDMI (1.4a), ARC via HDMI 1 |
| Sorties d'enregistrement audio | 1 niveau de ligne analogique1 numérique coaxiale, 1 numérique optique |
| Autres connexions | Sortie casque 1 1/4" / 6,35 mm(32 à 600 ohms recommends)1 entree d'émetteur infrarouge (IR)1 RS232C1 entree d'alimentation type IEC |
| Consommation d'énergie en voille | <0.5 w |
| Consommation de repos | <70 w |
| Consommation d'énergie max. | 700 w |
| Dimensions - L x H x P | 110 x 430 x 340 mm |
| Poids | 10 kg (22 lb) |
- Avant d'effectuer les raccordements
- Consignes de sécurité importantes
- AVERTISSEMENT
- CAUTION
- ACHTUNG
- Symbole DEEE
- Marque CE
- Marque C-Tick
- Normes FCC
- Aération
- Emplacement
- Sources d'alimentation
- Surcharge
- Nettoyer
- Mise au rebut des piles
- Raccordements
- Réparations
- Garantie limitée
- Commandes du panneau avant
- Cambridge Audio
- ① Veille/Marche
- ② Casque audio
- ③ Entrée HDMI 6
- ④ Mode/Mémorisation
- ⑤ Afficheur
- ⑥ Tuner FM/AM
- ⑦ BD/DVD
- ⑧ CD/Video 1
- ⑨ Vidéo 2
- Video 3/MP3
- Cassette/MD/CDR
- Aux/TV
- 7.1 Direct
- Type d'entree audio
- Modes stereo
- Modes surround
- Info
- Silence
- Recherche +/-
- Stereo analogue direct
- Volume
- Capteur infrarouge
- Configuration automatique
- Video 3/MP3
- 25Entree MP3
- Raccordements du panneau arrière
- ① & ② Antennes FM/AM
- ③ Entrée d'émetteur IR
- ⑥ RS232C
- ⑦ Entrees audio analogiques
- ⑧ Entrée/Sortie Cassette/MD/CDR
- ⑨ Entrées numériques
- Sorties numériques
- Sortie de préampli 7.1
- Entrée 7.1 Direct
- 13Grille de ventilation avec tunnel thermique
- 14&15HDMI
- Bornes d'enceintes
- Marche/arret
- Cordon electrique
- Télécommande
- Bouton de retroéclairage
- Mute (Silence)
- Veille/Marche
- Tuner, BD/DVD, CD/Video 1, Video 2, Aux/ TV, Vid 3/MP3, Tape/MD/CDR
- Direct
- Aperçu HDMI Aperçu HDMI
- Affichage à l'écran (OSD)
- Info
- Graves/Aigus
- Lip sync (Synchronisation entre le son et l'image)
- Bouton de navigation
- Entree
- Mode stereo
- Mode sround
- Stereo analogue direct
- Type d'entree audio
- Stéremono
- Mode
- Mémorisation
- Afficheur du panneau avant
- ① Icônes des modes
- Indicateurs du mode de decodage (PCM, Dolby Digital, DTS, etc.)
- ③ Affichage des informations principales
- Indicateurs de canaux de sortie
- Exemples d'affichage
- Raccordements des enceintes
- Raccordements pour video analogue
- Raccordements pour video numérique
- Raccordements d'entrée HDMI
- Résolution video 4K
- Entrée 5.1/7.1 Direct
- Raccordements de sortie video (HDMI)
- Sortie de préampli 7.1
- Raccordements d'entrée sur le panneau avant
- Raccordements de l'antenne
- Antenne FM
- Antenne cadre AM
- Paramétrage du 551R V2
- Configuration des enceintes
- ④ Subwoofer (caisson de graves)
- ⑤ Enceintes surround arrêté gauche et droite
- Paramétrage des enceintes
- Délai des enceintes
- Configuration des enceintes (suite)
- Calibrage du niveau
- Paramétrage automatique des enceintes pour la distance/le niveau
- azur 551R
- Remarque :
- Assigner les entrées video
- Paramétrage de la source
- Type de raccordement audio
- Remarque:
- Modes de son surround
- DOLBY
- DOLBY DIGITAL PLUS
- Mutter Aide
- DOLBY DIGITAL
- dtds Digital Surand
- DIGITALEX
- dt
- PROLOGICII
- 0dt
- dtstl
- Modes DSP
- Stereo/Stereo + Sub
- Autres modes
- PCM multicanaux
- Utilisation
- Selection de la source
- Selection du mode d'écoute désire
- Modes de décodage - Configuration des enceintes en 5.1
- Legende (tous les tableaux)
- Modes de décodage - Configuration des enceintes en 7.1
- Utilisation du tuner
- Mémorisation des stations
- Lip sync (Synchronisation entre le son et l'image)
- Utilisation (suite)
- Retour audio (ARC/Audio Return Channel)
- Utilisation de la fonction de return audio (ARC)
- Mode « Split » audio (écoute d'une source différente de l'image)
- Configuration avancee
- Répartiteurs de subwoofer et gestion des basses
- Bi-amplification
- Configuration du menu Tonalité/Sub
- Paramétrage du menu affché à l'écran (OSD)
- Re-mappye d'une enceinte DTS-HD
- Commande de plage dynamique
- AperçuHDMI
- Installation personnelée
- Réinitialisation/Sauvegarde des réglages
- Dépannage
- Aucun son ne sort des enceintes
- Aucun son ne sort des enceintes avant, mais les enceintes arrriere fonctionnent
- \section*{Caracteristiques techniques}
- Audio
- Tuner
- HDMI
- General
Marque : CAMBRIDGE
Modèle : Azur 551R V2
Catégorie : Système hifi
