| Type de produit | Convertisseur numérique-analogique (DAC) avec préampli numérique et sortie casque |
| Marque et modèle | Cambridge Audio Azur DacMagic Plus |
| Dimensions (L x H x P) | 52 x 215 x 191 mm |
| Poids | 1,2 kg |
| Alimentation | Adaptateur secteur 12 V CC 1,5 A (fourni) |
| Consommation maximale | 12 W |
| Convertisseurs N-A | Double Wolfson WM8740 24 bits en mode différentiel |
| Processeur numérique | ADSP21261 DSP 32 bits avec suréchantillonnage ATF2™ jusqu’à 24 bits/384 kHz |
| Entrées numériques | 2 × (S/P DIF coaxial + TOSLINK optique) + 1 × USB type B (Audio 1.0/2.0) |
| Entrée externe | Pour adaptateur Bluetooth BT100 (non inclus) |
| Sorties audio | Asymétriques RCA/Phono et symétriques XLR (niveau fixe ou variable via préampli numérique) |
| Sortie numérique | S/P DIF coaxial + TOSLINK optique (non suréchantillonnée) |
| Sortie casque | Jack 6,35 mm, impédance recommandée 32–600 ohms |
| Fréquences d’échantillonnage supportées | 32 kHz à 192 kHz (LPCM 16–24 bits) ; USB Audio 1.0 jusqu’à 96 kHz, USB Audio 2.0 jusqu’à 192 kHz |
| Réponse en fréquence | 20 Hz – 20 kHz (±0,1 dB) |
| Distorsion harmonique totale (THD) | < 0,001 % à 1 kHz (0 dBFS, 24 bits) |
| Rapport signal/bruit | -112 dBr |
| Diaphonie | < -130 dB à 1 kHz |
| Niveau de sortie max asymétrique | 2,1 V rms |
| Niveau de sortie max symétrique | 4,2 V rms (2,1 V par phase) |
| Filtres audio | 3 modes : Phase linéaire, Phase minimale, Forté (sélectionnables par entrée) |
| Matériau et finition | Châssis métallique noir, design robuste |
| Accessoires inclus | Adaptateur secteur, câble USB type A–B, 4 pieds en caoutchouc, base en caoutchouc pour position verticale, manuel utilisateur |
| Garantie | Garantie limitée (consulter revendeur pour la durée selon pays) |
FOIRE AUX QUESTIONS - Azur DacMagic Plus CAMBRIDGE
Questions des utilisateurs sur Azur DacMagic Plus CAMBRIDGE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système hifi au format PDF gratuitement ! Retrouvez votre notice Azur DacMagic Plus - CAMBRIDGE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Azur DacMagic Plus de la marque CAMBRIDGE.
MODE D'EMPLOI Azur DacMagic Plus CAMBRIDGE
Votre musique + notre passion
Cambridge Audio
Assurez-vous d'enregistrer votre achat!
Rendez-vous sur: www.cambridge-audio.com/sts
Inscrivez-vous pour etre informé en avant-premiere des:
sorties des futurs produits
- mises à jour de logiciels
- nouvelles, événements, offres exclusives et concours!
Ce manuel vise à faciliter l'installation et l'utilisation de ce produit. Les informations qu'il contient ont été vérifiées soignement avant leur impression. Toutefois, comme Cambridge Audio a pour exemple d'améliorer constamment ses produits, les caractéristiques techniques et générées peuvent être modifiées sans préavis.
Ce document comprend des informations exclusives protégées par des droits d'auteur. Tous droits réservés. La reproduction sous chaque forme que ce soit et par quelque moyen que ce soit (mécanique, Électronique ou autre) d'une partiequelconque de ce manuel sans l'autorisation écrite préalable du fabricant est illegale. Toutes les marques commerciales et déposées sont la propriété de leurs détenteurs respectifs.
Copyright Cambridge Audio Ltd 2011.
Cambridge Audio et le logo Cambridge Audio sont des marques de commerce de Cambridge Audio.
Les autres marques mentionnées sont des marques de commerce de leurs propriétaires respectifs et sont utilisées à des fins de reference uniquement.
La politique d'amélioration continue de Cambridge Audio signifie que la conception et les caractéristiques techniques peuvent être modifiées sans préavis.
Les logos et la marque du mot Bluetooth® sont des marques déposées apparentant à Bluetooth SIG, Inc.
apt-X est une marque déposée de APT Ltd.
azur DacMagic Plus
Table des matieres
Introduction 42
Consignes de sécurité importantes 44
Garantie limitée 50
Connectique du panneau arriere 52
Commandes du panneau avant. 55
Raccordements de sortie audio. 57

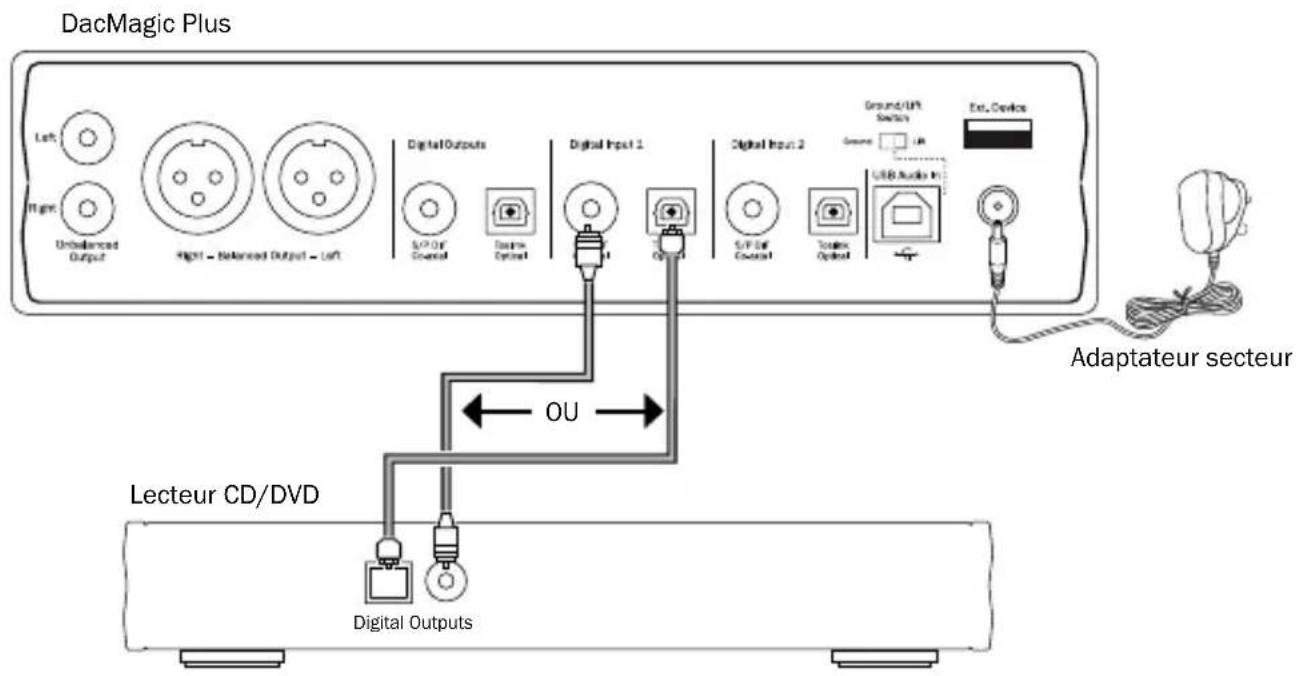

Raccordements d'entrée video numérique 58

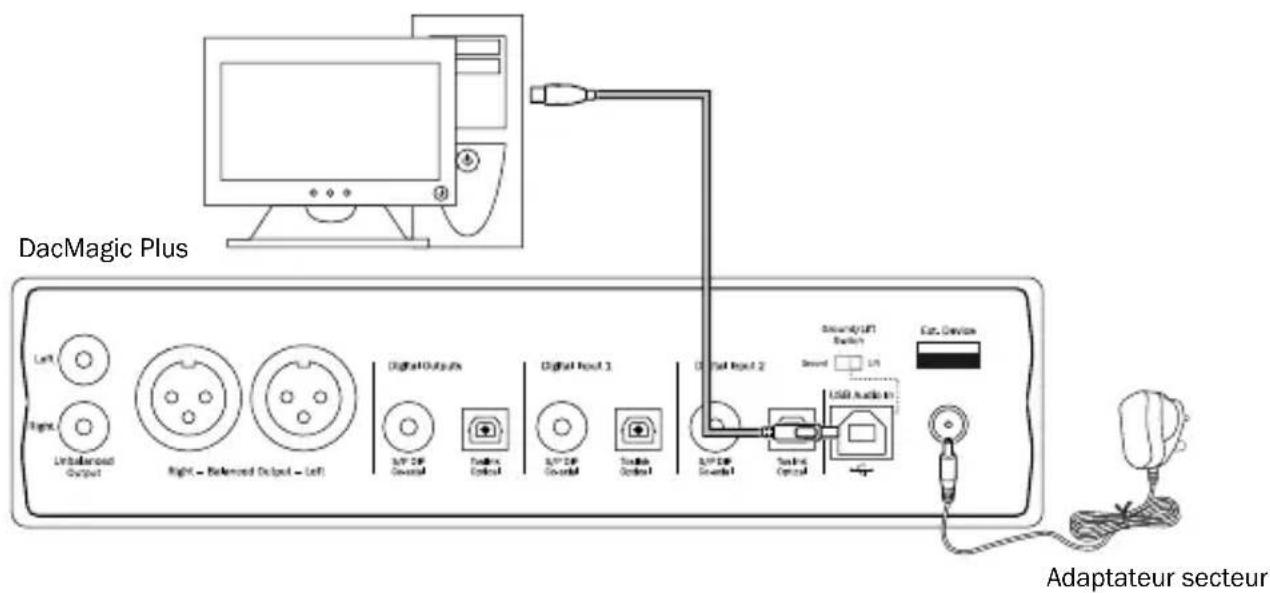

Raccordements PC-USB 59

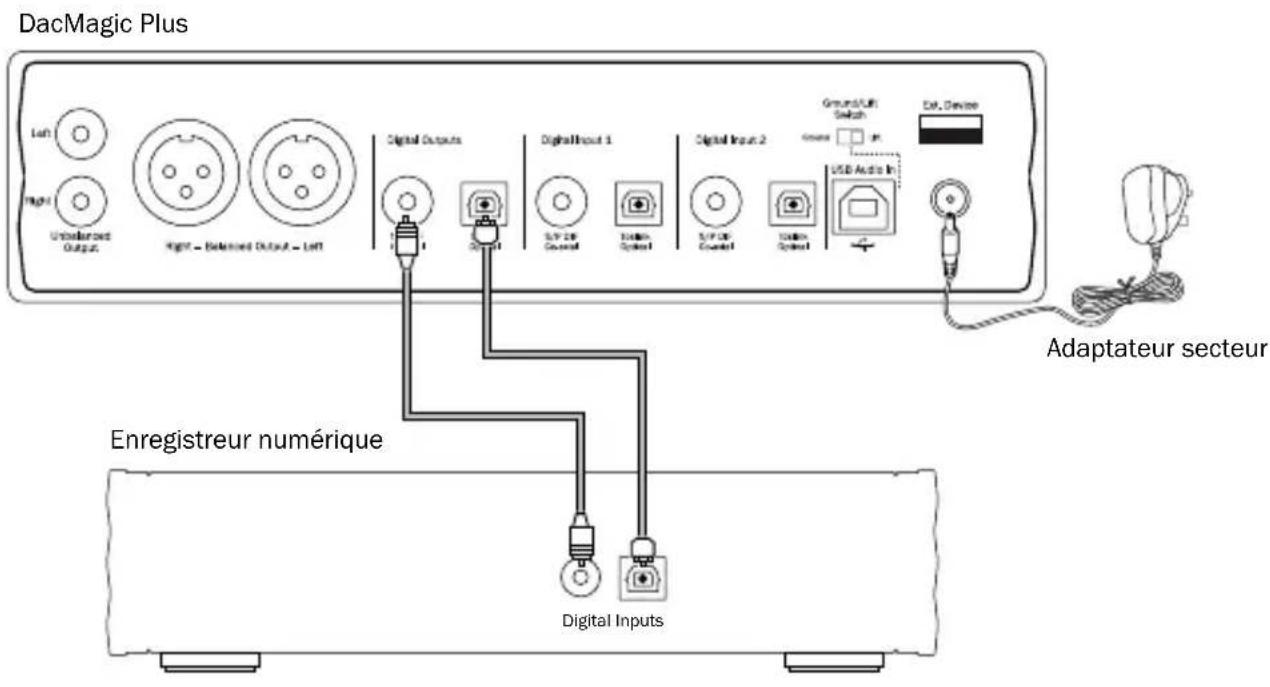

Raccordements de sortie video numérique 63
Adaptateur Bluetooth BT100 en option (non inclus) 64

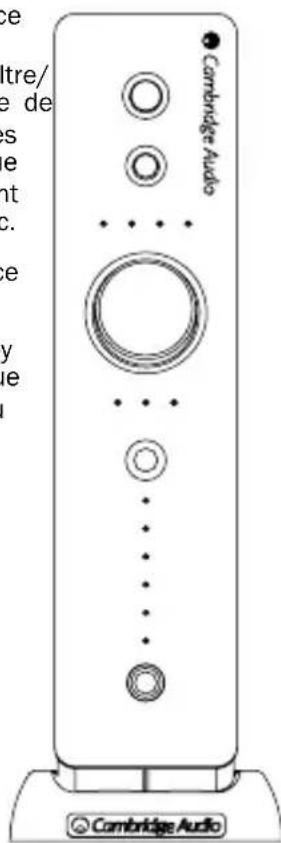

Utilisation 68

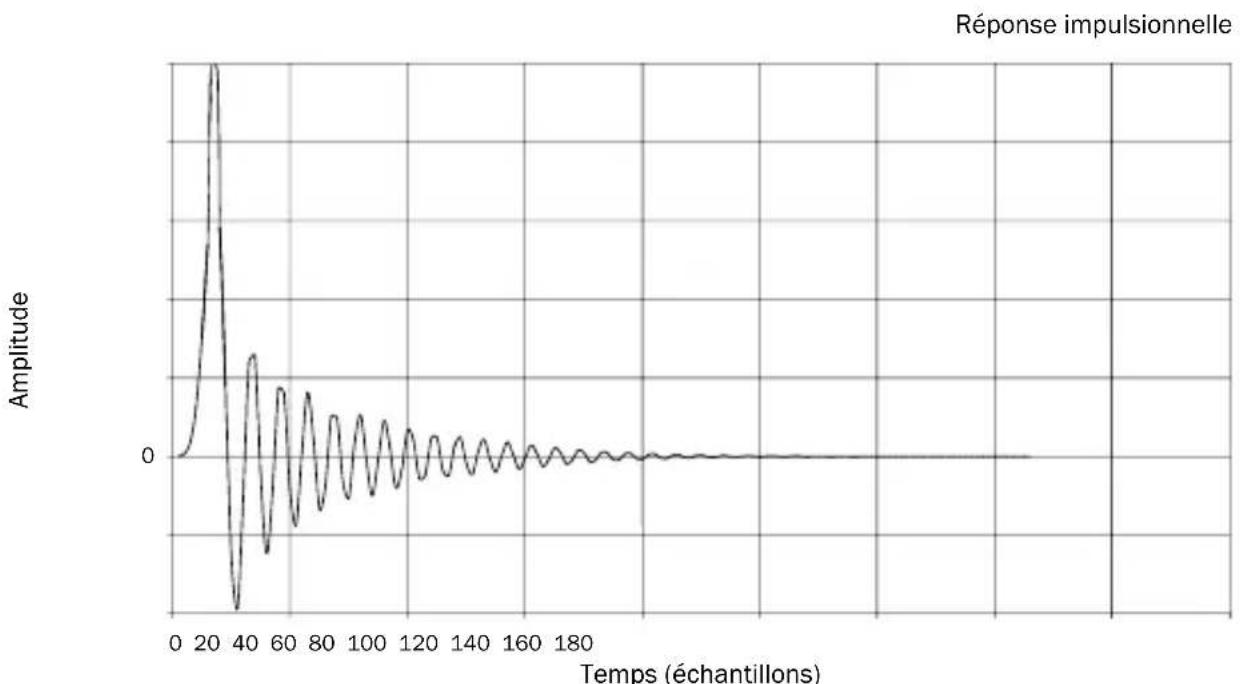

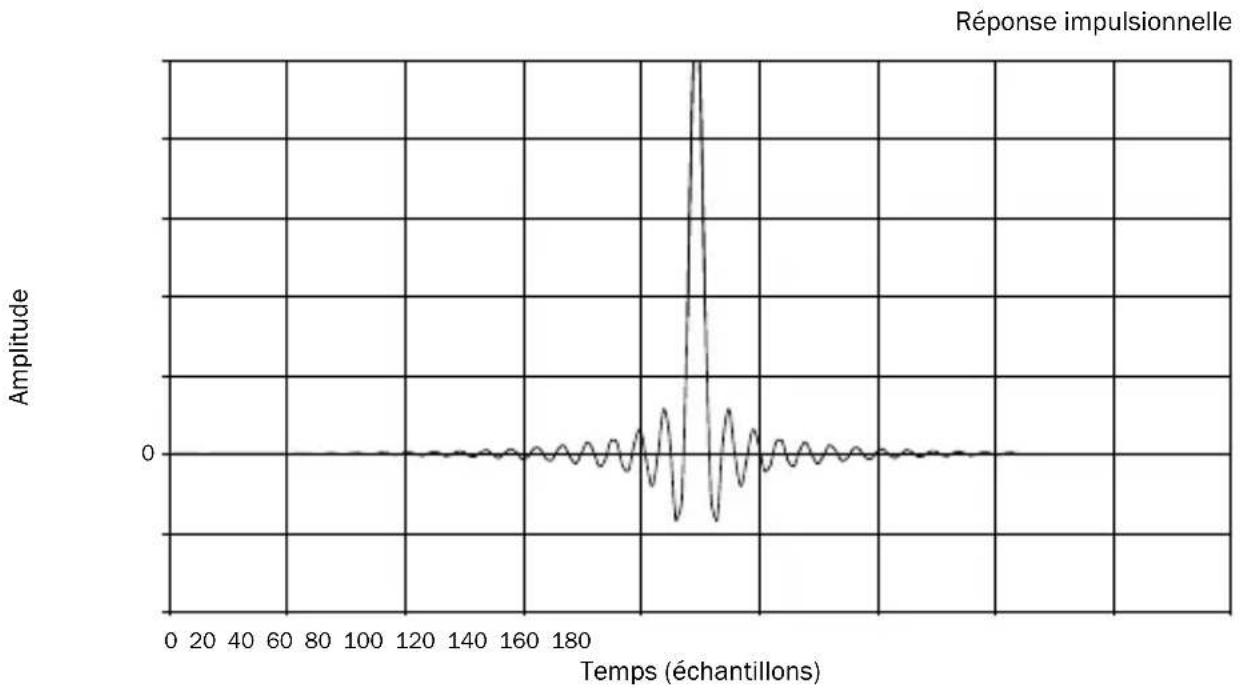

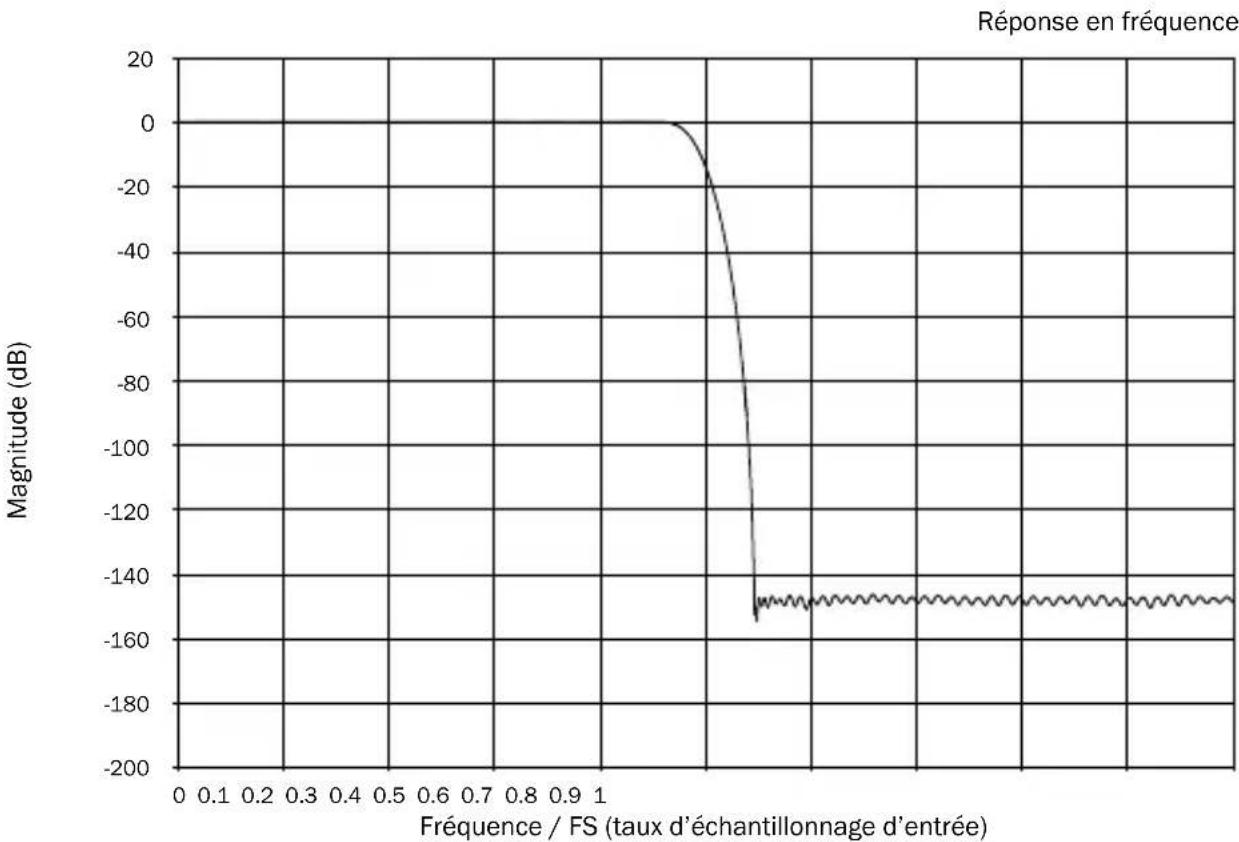

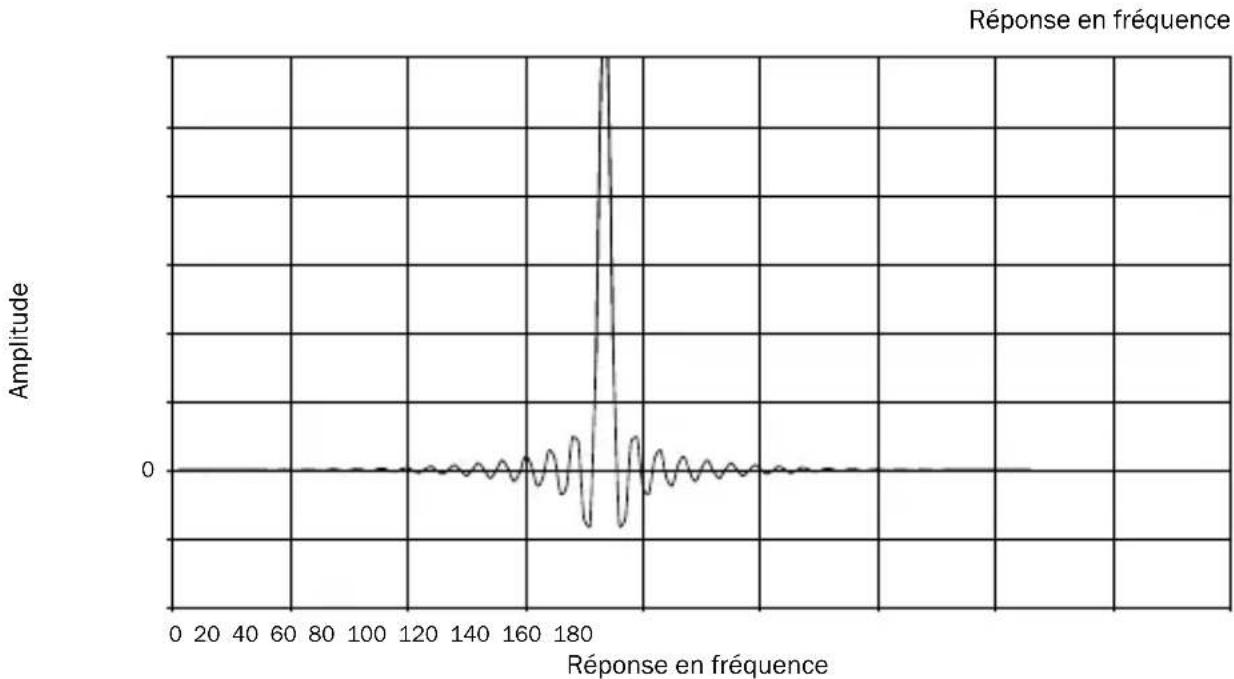

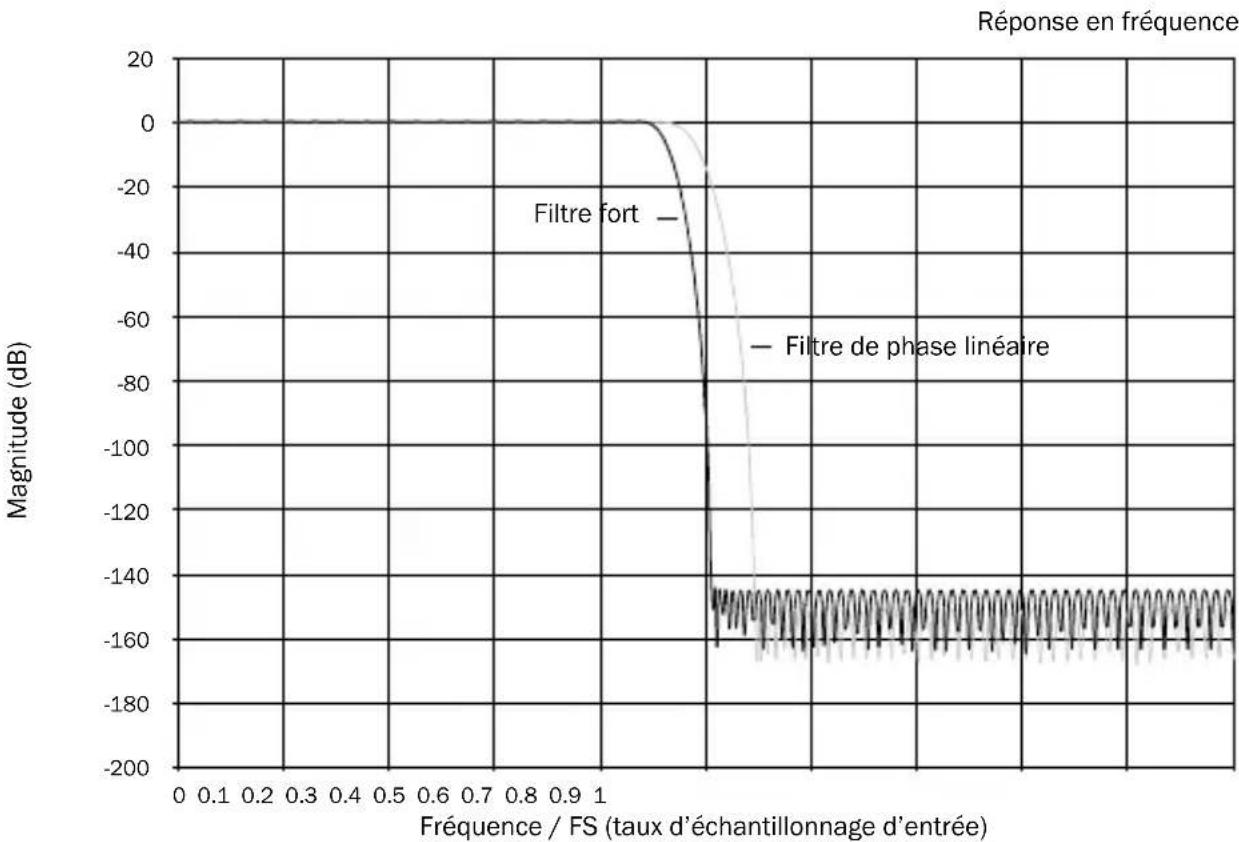

Filtres 69
76
Dépannage 77
L'emballage doit contir les éléments suivants :
1 x Azur DacMagic Plus (assemblé), 1 x adaptateur secteur CA, 4 x pieds en caoutchouc, 1 x base en caoutchouc, 1 x cordon USB type « B-A», 1 x manuel de l'utilisateur.
Cambridge Audio

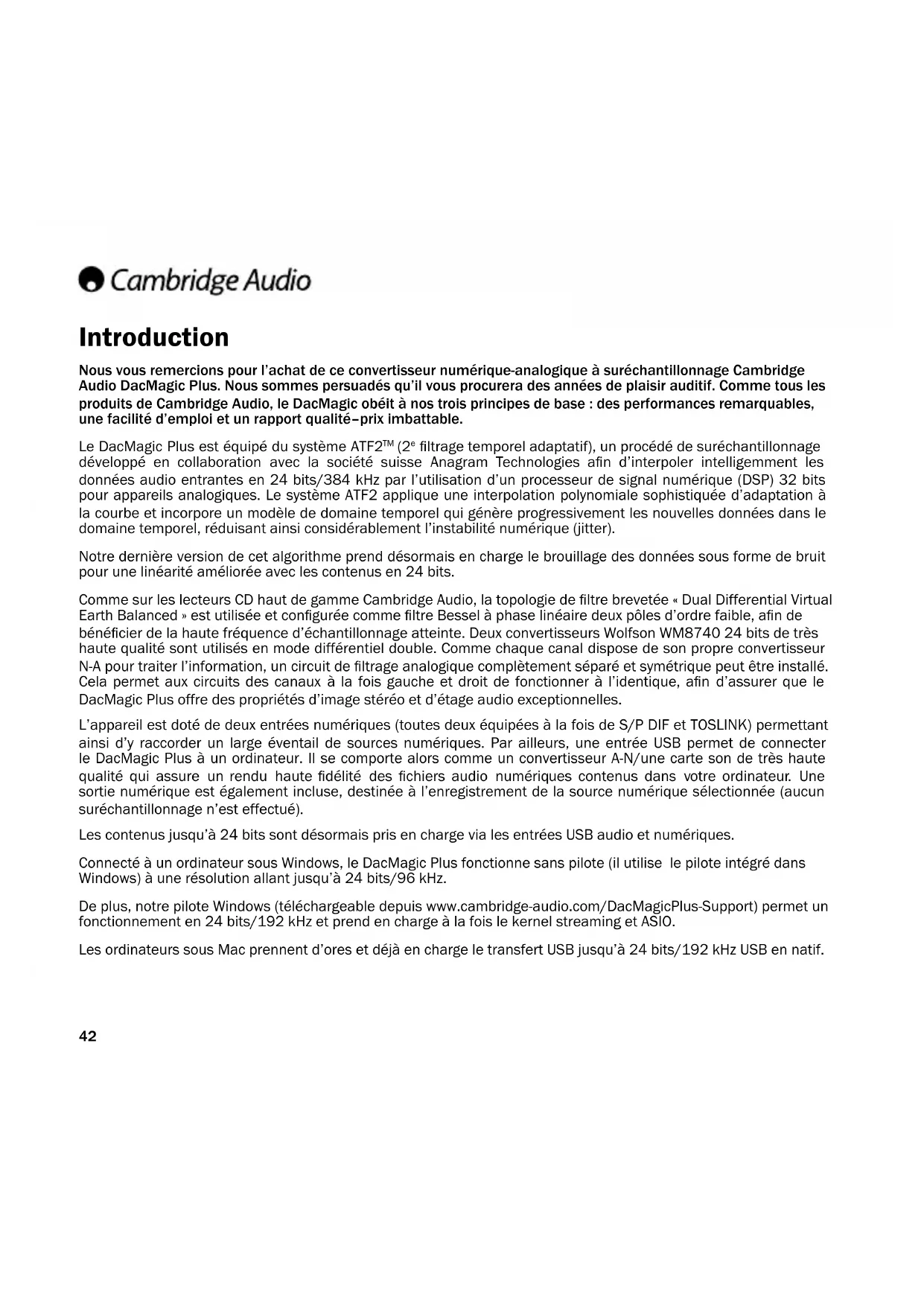

Introduction
Nous vous remercions pour l'achat de ce convertisseur numérique-analogique à surechantillonnage Cambridge Audio DacMagic Plus. Nous sommes persuadés qu'il vous procurera des années de prise auditif. comme tous les produits de Cambridge Audio, le DacMagic obéit à nos trois principes de base : des performances remarquables, une facilité d'emploi et un rapport qualité-prix imbattable.
Le DacMagic Plus est équipe du système ATF2™ (2e filtrage temporel adaptatif), un procédé de suréchantillonnage développé en collaboration avec la société suisse Anagram Technologies afin d'interpolar intelligemment les données audio entrantes en 24 bits/384 kHz par l'utilisation d'un processeur de signal numérique (DSP) 32 bits pour apparèls analogiques. Le système ATF2 applique une interpolation polynomiale sophistiquée d'adaptation à la courbe et incorpore un réseau de Domaine temporel qui générale progressivement les nouvelles données dans le domaine temporal, réduisant ainsi considérablement l'instabilité numérique (jitter).
Notre dernière version de cet algorithme prend désormais en charge le brouillage des données sous forme de bruit pour une linéarité améliorée avec les contenus en 24 bits.
Comme sur les lecteurs CD haut de gamme Cambridge Audio, la topologie de filtrtre brevetee « Dual Differential Virtual Earth Balanced » est utilisee et configurer comme filtre Bessel a phase linaire deux pôles d'ordre faible, afin de bénéficier de la haute fréquence d'échantillonnage atteinte. Deux convertisseurs Wolfson WM8740 24 bits de très haute qualité sont utilisés en mode différentiel double. Comme chaque canal dispose de son propre convertisseur N-A pour traiter l'information, un circuit de filtrage analogique complètement séparé et symétrique peut être installé. Cela permet aux circuits des canaux à la fois gauche et droit de fonctionner à l'identique, afin d'assurer que le DacMagic Plus offre des propriétés d'image stéreo et d'étage audio exceptionnelles.
L'appareil est doté de deux entrées numériques (toutes deux équipées à la fois de S/P DIF et TOSLINK) permettant ainsi d'y racorder un large évientail de sources numériques. Par ailleurs, uneentrée USB permet de connecter le DacMagic Plus à un ordinateur. Il se comporte alors comme un convertisseur A-N/une carte son de très haute qualité qui assure un rendu haute fidélité des fichiers audio numériques contenus dans votre ordinateur. Une sortie numérique est également incluse, destinée à l'enregistrement de la source numérique sélectionnée (aucun suréchantillonnage n'est effectué).
Les contenus jusqu'à 24 bits sont désormais pris en charge via les entrées USB audio et numériques.
Connecté à un ordinateur sous Windows, le DacMagic Plus fonctionne sans pilote (il utilise le pilote intégré dans Windows) à une résolution allant jusqu'à 24 bits/96 kHz.
De plus, notre pilote Windows (teléchargeable depuis www.cambridge-audio.com/DacMagicPlus-Support) permet un fonctionnement en 24 bits/192 kHz et prend en charge à la fois le kernel streaming et ASIO.
Les ordinateurs sous Mac prenne n dore et de j en charge le transfert USB jusqu'a 24 bits/192 kHz USB en natif.
azur DacMagic Plus
Une sortie casque de haute qualité permet une écoute individuelle et une option de mode préampli numérique permet d'utiliser le DacMagic Plus directement dans un amplificateur de puissance ou des enceintes actives si on le souhaite.
Votre DacMagic Plus ne peut faire preuve de ses qualités que s'il est raccordé à un système de qualité équivalente. Il est primordial de ne pas transiger sur la qualité de votre amplificateur, des enceintes ou du cablage. Naturellement, nous recommendons particulièrement les systèmes d'amplification de la gamme Cambridge Audio. Notre revendeur peut également vous fournir des cables d'interconnexion Cambridge Audio d'excellente qualité qui permettront à votre système d'atteindre son veritable potentiel.
Nous you remercions de prere le temps de dire ce manuel et you recommandons de le conserver afin de pouvoir you y reporter ulterieurement.
A_1 · B · A · C
Matthew Bramble
Director Technique de Cambridge Audio
et I'équipe de création du DacMagic Plus
Cambridge Audio
Consignes de sécurité importantes
Pour toute propre sécurité, merci de dire attentivement ces consignes importantes sur la sécurité avant de tenter de raccorder cet apparéil au réseau électrique. Elles vous permettront aussi d'obtenir les membres résultats et de prolonger la durée de vie de l' apparéil :
- Lire ces instructions.
- Conserverces instructions.
- Prendre en compte tous les averissements.
- Suivre l'ensemble des consignes.
- Ne pas utiliser cet apparéil à proximité de l'eau.
- Nettoyer uniquement avec un chiffon sec.
- Ne pas bloquer les ouvertures d'aération. Installer conformément aux instructions du fabricant.
- Ne pas installer pres de sources de chaleur comme des radiateurs, des climatiseurs, des cuisinières ou pres d'autres apparèils (y compris des amplificateurs) qui produit de la chaleur.
- Ne pas supprimer le dispositif de sécurité de la prise polarisée ou de la prise de terre. Une prise polarisée possede deux fiches, dont I'une est plus large que I'autre. Une prise de terre dispose de deux fiches et d'une broche de terre. La fiche plus large ou la broche de terre sont fournies a des fins de sécurité. Si la prise fournie ne correspond pas a sua installation, merci de contacter un electricien afin de remplacer sua installation obsolete.
- Veiller à ne pas marchers sur le cordon d'alimentation, ni à l'écraser, en particulier au niveau des fiches, des prises de courant et de la sortie de l'alimentation électrique.
- Utiliser uniquement les pieces détaches/accessoires recommendé(e)s par le fabricant.
- Debrancher l'appareil en cas d'orage ou si vous ne l'utilise pas pendant une longue période.
- Confier toutes les réparations à du personnel qualifié. Des réparations sont nécessaires lorsque l'appareil a été endommagé : en cas de dégats sur l'adaptateur électrique, si du liquide ou un object est tombé sur l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
azur DacMagic Plus
AVERTISSEMENT
- Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'unité à la pluie ou à des sources humides.
L'appareil doit être installé de manière à pouvoir être retire du réseau électrique depuis la prise de terre (ou par le biais d'un connecteur adapté situé à l'arrière de l'appareil). Si la prise de courant est utilisée en tant que dispositif de déconnexion, cette dernière doit alors rester facilement accessible. Utiliser uniquement les cordons d'alimentation fournis avec l'appareil.
Veiller à ce que la ventilation soit suffisante (au moins 10 cm de dégagement autour de l'appareil). Ne placer aucun objet au-dessus de l'appareil. Ne pas poser l'appareil sur un tapis, ni sur une surface lisse, et ne pas boucher les orifices d'aération, ni les grilles de sortie.
L'appareil ne doit pas etre utilise pres de I'eau, ni etre expece a une source d'ecoulement ou a des eclaboussures ou à tout autre type de liquide. Aucun objet rempli d'eau, comme des vases, ne doit etre placé sur I'unité.
Cambridge Audio
L'éclair avec le symbole de pointe de flèche contenu dans un triangle équilatéral a pour but d'avertir l'utilisateur de la présence de « tensions dangereuses » non isolées dans le boîtier de l'appareil qui peuvent être d'une ampleur suffisante pour constituer un risque de chocoléctrique aux personnes.
Le point d'exclamation situé dans un triangle équilatéral a pour but d'avertir l'utilisateur de la présence de consignes d'entretien et de fonctionnement importantes dans la documentation fournie avec cet apparéil.
Symbole DEEEE
La poubelle sur roues barre d'une croix est le symbole de l'Union Européenne pour le recyclage séparé des appareils électriques et électroniques. Ce produit contient des équipements électriques et électroniques qui peuvent être réutilisés, recyclés ou recupérés, et ils ne doivent donc pas été mis au rebut dans votre poubelle habituelle qui ne fait pas l'objet du tri sélectif. Merci de returner l'appareil ou de contacter le revendeur/agree qui vous a vendu ce produit pour obtenir davantage d'informations.
Marquage CE
Ce produit est conforme aux directives européennes relatives à laasse tension (2006/95/EC), à la compatibilité electromagnetique (2004/108/EC) et à l'écoconception applicable aux produits consommateurs d'énergie (2009/125/EC) lorsqu'ell'appareil est installé et utilisé conformément à
ce manuel de l'utilisateur. Pour garantir une conformité prolongée, il est recommendé d'utiliser exclusivement des accessoires Cambridge Audio avec ce produit et de confier les opérations de maintenance à du personnel spécialisé et qualifié.
azur DacMagic Plus
Marque C-Tick
Ce produit est conforme aux exigences CEM et aux normes en matière de communications radio définies par l'autorité de communication australienne.
Ce produit est conforme aux normes en vigueur en Russie en matière de sécuritélectronique.
Normes FCC
REMARQUE: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TV CAUSEES PAR DES MODIFICATIONS NON AUTORISÉES SUR CET APPAREIL. DE TELS CHANGES POURRAIENT ANNULER L'AUTORISATION D'UTILISATION DE L'UTILISATEUR.
Cet équipement a ete teste et declare conforme aux limites des appareils numériques de classe B, conformement a la section 15 de la reglementation de la FCC. Ces limites ont ete definiies pour fournir une protection raisonnable contre les interfrences dangereuses au sein d'une installation residentielle. Cet équipement generne, utilise et peut emetre de I'energie radioelectrique, susceptible d'engendrer, s'il n'est pas installe, ni utilise conformement aux instructions, des interfrences
nuisibles aux communications radio. Toutefois, il est impossible de garantir l'absence totale d'interfERENCE au sein d'une installation spécifique.
Si cet apparéil génére des interférences qui génent la réception des programmes télévisuels ou radio, ce qui peut être déterminé en éteignant et en remettant en marche l' apparéil, nous invitons l'utilisateur à essayer d'y remedier en appliquant l'une des mesures suivantes :
- Réorienter ou déplacer l'antenne de réception
- Augmenter la distance qui sépare l'équipement du récepteur
- Brancher l'appareil sur une prise d'un circuit différent de celui auquel le récepteur est branché
- Consulter le revendeur ou un technician TV/radio qualifié pour obtenir de l'aide.
Cambridge Audio
Aération
IMPORTANT - L'unité risque de chauffer lors de l'utilisation. Ne pas superposer plusieurs unités. Ne pas placer l'équipement dans une piece entièrement fermée ou dans un casier ne disposant pas d'une aération suffisante.
Vérifier qu'aucun petit object ne peut passer à travers des grilles d'aération. Si cela se produit, éteindre immédiatement l'appareil, le débrancher de la prise électrique et contacter votre revendeur pour obtenir de l'aide et des conseils.
Emplacement
Choisir avec précaution une endroit pour installer votre équipement. Eviter de le placer directement face aux rayons du soleil ou pres d'une source de chaleur. Aucune source de feu telle que des bougies allumées doit être placée sur l'appareil. Eviter également toutes les sources qui pouraient occasionner des vibrations, de la poussière, de la fraîcheur ou de l'humidité. L'appareil peut être utilisé à des températures moyennes.
L'unité doit obligatoirement être installée sur une surface stable et de niveau. Ne pas placer l'équipement dans une piece entière fermée ou dans un casier. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un enfant ou un adulte, sans outlier les dommages causés sur le produit. Ne pas positionner d'autres équipements au- dessus de l'unité.
En raison des champs magnetiques repartis, aucune platine, ni aucun téléviseur CRT ne doit etre positionne pres de l'appareil pour eviter de possibles interfrences.
Les composants audio et électroniques peuvent être utilisés environ une période entière (s'ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants d'être installés correctement, et les propriétés sonores s'améliorent avec le temps.
Sources d'alimentation
L'unité doit être uniquement utilisée avec le type de source électrique indiquée sur l'étiquette. Si vous n'étés pas certain du type d'alimentation disponible chez vous, merci de contacter votre revendeur ou l'entreprise chargée de l'alimentation électrique dans votre région.
Eteindre l'appareil au niveau du panneau avant. Si vous n'vez pas l'intention d'utiliser cet apparieil pendant une longue période, il vous suffit de le débrancher de la prise electrique.
azur DacMagic Plus
Surcharge
Eviter de surcharger les installations electriques murales, ou les rallonges, car cette pourrait provoquer un risque d'incendie ou de décharge électrique. Les installations en courant continu surcharges, les rallonges, les cables d'alimentation abimés, une isolation endommagée ou craquelée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie.
S'assurer que chaque cable est correctement insere. Pour eviter des ronflements ou des bruits de fond, ne pas melanger les interconnections avec le cordon d'alimentation ou les cables du haut-parleur.
Nettoyer
Pour nettoyer l'unité, passer un chiffon non pelucheux et sec. Ne pas utiliser de produits liquides nettoyants compensant de l'alcool, de l'ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou pres de l'unité.
Réparations
Ces unités ne peuvent pas être réparées par l'utilisateur, ne pas essayer de réparer, de défaire, ou même d'assembler l'unité si un problème survient. Une décharge électrique importante pourrait alors avoir lieu si cette mesure de précaution n'est pas respectée. En cas de problème ou de panne, merci de contacter votre revendeur.
Cambridge Audio
Garantie limitée
Cambridge Audio garantit ce produit contre tout defaut de materiaiu et de main- d'oeuvre (dans les conditions stipulées ci-dessous). Cambridge Audio peut decide de réparer ou de remplacer (à sa propre désciétion) ce produit ou toute piece défectueuse de ce produit. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous à votre revendeur. Veillez à tous jours conserver la preuve d'achat de cet apparéil.
Pour une réparation sous garantie, veuillez contacter le revendeur Cambridge Audio agree che qui vous aze achete ce produit. Si vous revendeur ne peut proceder lui-meme à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par toute revendeur à Cambridge Audio ou à un service après- vente Cambridge Audio agree. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un degré de protection équivalent.
Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit etre presentee pour tout recours a la garantie.
Cette garantie est annulée si (a) le numero de série d'usine a ete modifie ou suprimede ce produit ou (b) ce produit n'a pas ete achete apres d'un revendeur Cambridge Audio agreé. Pour confirmer que le numero de série n'a pas ete modifie ou que ce produit a ete achete apres d'un revendeur Cambridge Audio agreé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de notre pays.
Cette garantie ne couvre pas les dommages esthetiques ou les dommages dus ou faisant suite a des cas de force majeure, a un accident, a un usage impropre ou abusif, a la négligence, a un usage commercial ou a une modification d'une partiequelconque du produit. Cette garantie ne couvre pas les dommages dus ou faisant suite a une utilisation, a un entretien ou a une installation inappropries ou a une réparation opérée ou tentée par une personne qualconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agreé, autorisé à effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS ".
LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSIOIRE OU INDIRECT DE LA RIPTURE DE TOUTE GARANTIE EXPRESSE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTITUDE DU PRODUIT À ÉTRE COMMERCIALISE ET À ÉTRE UTILISÉ DANS UNE APPLICATIONPARTICULIERÉ.
azur DacMagic Plus
Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifique, outre d'autres droits qui varient d'État à État ou de pays à pays.
Pour toutes réparations, pendant ou après la garantie, veuillez contacter votre revendeur.
Cambridge Audio
Connectique du panneau arrière
① Sorties audio asymétriques
Sorties stéreo conventionnelles unipolaires pour le raccordement aux entrées de niveau de ligne phono/RCA d'un amplificateur.
② Sorties audio symétriques
Le DacMagic Plus est également doté de sorties audio symétriques (XLR). Il s'agit d'une sortie de qualité supérieure qui peut rejoeter le bruit et les interférences lorsqu'elle est utilisé avec un équipement muni d'entrees symétriques. Ces sorties symétriques convennent parfaitement pour le raccordement à des amplificateurs qui disposent de cette connexion, comme notre propre série 8. Il convient de raccorder les connecteurs XLR comme suit :
Broche 1 - Terre; Broche 2 - Chaud (en phase); Broche 3 - Froid (phase inversée).
Remarque :
Le mode préampli numérique est activé par défaut sur le DacMagic Plus en usine. Dans ce mode, la sortie à partir des sorties audio asymétriques et symétriques est contrôle par le contrôle du volume du panneau avant.
Si vous souhaitez désactiver ce mode (sorties de niveau de ligne fixe à partir des sorties audio asymétriques et symétriques), éteignez le DacMagic Plus, puis maintenez appuyé le contrôle du volume tout en rallumant le DacMagic Plus.
Le DacMagic Plus confirme le réglage en faisant clignoter les témoins lumineux de la source vers le bas pour le mode préampli numérique et vers le haut pour le mode niveau de ligne fixe.
azur DacMagic Plus
③ Sorties numériques
Les sorties numériques permettent de raccorder un dispositif d'enregistrement numérique. Ces sorties reliant en boucle ou transmettent l'audio numérique non transformé de l'entrée numérique sélectionnée. Deux types sont disponibles (les sorties coaxiales et optiques sont actives simultanément et peuvent être utilisées pour connecter et faire fonctionner l'équipement dans le même temps):
S/P DIF coaxial - pour un meilleur résultat, utilisez un cable d'interconnexion RCA numérique 75 ohms de qualite supérieure (non pas un cable destiné à un usage audio normal).
TOSLINK optique - utilisez un cable d'interconnexion en fibre optique TOSLINK de qualite supérieure concu spécifquement pour un usage audio. Pour obtenir les meilleurs résultats, nous recommendons d'utiliser systematique des cordons Cambridge Audio de haute qualite qui beneficient d'une garantie a vie.
Remarque: ces sorties sont destinées uniquement à la transmission,aucun suréchantillonnage ni autre modification ne sont effectuels sur le signal d'entrée LPCM.
(4) Entrees numériques 1 et 2
Le DacMagic Plus est muni de deux yeux d'entrées numériques qui permettent d'y connecter des composants sources. Chaque entrée est équipée à la fois de connecteurs S/P DIF et TOSLINK. Il convient de connecter un seul des deux types à la fois pour chaque entrée. Si des connexions sont effectuées à la fois sur les sorties optiques et coaxiales, aucune ne fonctionnera.
S/P DIF coaxial - pour un meilleur résultat, utilisez un cable d'interconnexion RCA numérique 75 ohms de qualite supérieure (non pas un cable destiné à un usage audio normal).
TOSLINK optique - utilisez un cable d'interconnexion en fibre optique TOSLINK de qualite supérieure concu specifquement pour un usage audio.
Remarque: cet apparéil accepte uniquement l'audio numérique LPCM bicanal (par ex. PCM Stereo ou Dolby Digital 2.0). Vous ne pouvez pas raccorder de signaux Dolby Digital 5.1 ou DTS, car ils ne seront pas reconnus. Si vous souhaitez raccorder un lecteur DVD ou un apparéil similaire, veillez à ce que la sortie audio de votre lecteur soit réglée sur PCM bicanal.
Cambridge Audio
⑤ Entrée USB
Le DacMagic Plus est doté d'une prise USB de type B afin de permettre la lecture de contenu audio à partir d'un ordinateur fonctionnant sous Microsoft Windows ou Apple Mac OS X. Certaines versions de Linux sont également compatibles.
Remarque: utilisez toujours un cable certifie pour l'USB Audio, de préference un modele compontant une marque officielle. Pour l'USB Audio 2.0, le cable doit etre certifie Hi-Speed USB (haute vitesse). Les connexions de cables USB de plus de 3 m peuvent entrainer des performances audio inegales.
⑥ Interrupteur d'activation/de désaction de la masse (Ground/Lift)
Lorsqu'il est mis à la masse (position « Ground »), le DacMagic Plus est raccordé directement à la connexion de terre de l'ordinateur. Lorsque la mise à la masse est désactivée (position « Lift »), elle s'effectue via un réseau conçu pour arreter tout bourdonnement pouvant être cause par l'équipement source.
Nous conseillons d'utiliser le reglage d'activation de la masse (« Ground »), sauf en cas de bourdonnement sonore.

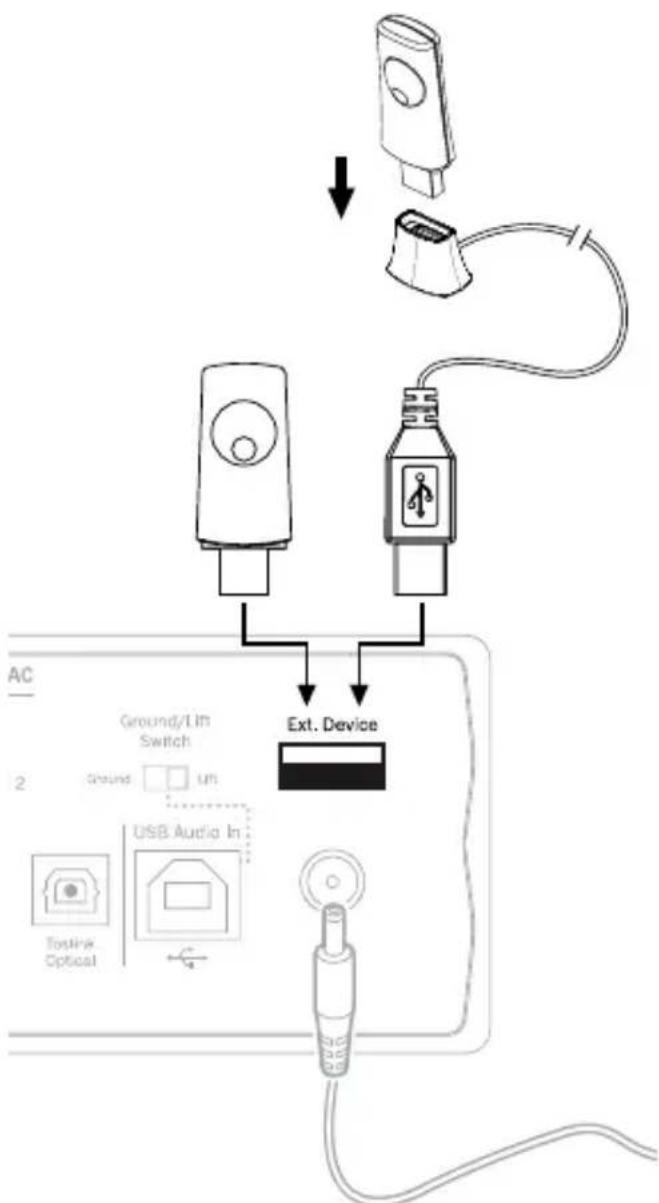

⑦ Appareil ext.
Permet de connecter des accessoires Cambridge Audio compatibles avec l'USB Audio, notamment l'adaptateur Bluetooth BT100.
(8) Prise adaptateur secteur 12 V CC 1,5 A
Une fois tous les raccordements effectués, branchez l'adaptateur secteur fourni sur le DacMagic Plus.
Remarque importante : utilisez EXCLUSIVEMENT l'adaptateur secteur fourni avec l'appareil.
azur DacMagic Plus

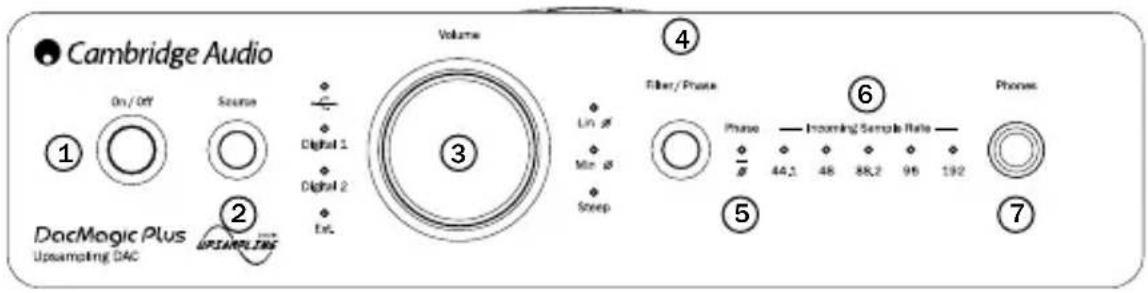

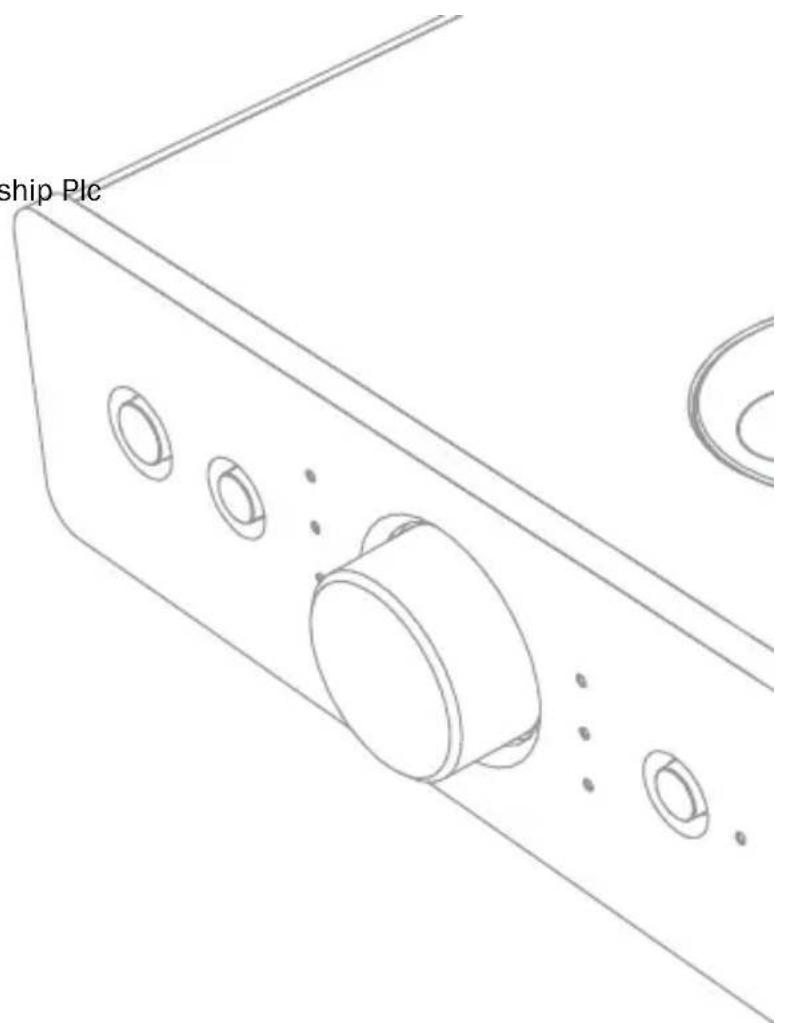

Commandes du panneau avant
① Marche/arrêt
Mise en marche et arrêt de l'appareil.
② Source
Appuyez pour selectionner les entrées USB, externe (Ext.) ou numériques 1 et 2. Levoyant correspondant s'allumera pour indiquer la source selectionnée.
③ Contrôle du volume numérique
Lorsque le casque est branché, le volume du casque peut etre regle en utilisant le bouton de volume.
Remarque: ceci est toujours indépendant du niveau des sorties audio symétriques ou asymétriques.
Si le DacMagic Plus a ete mis en mode preampli numérique, le contrôle du volume ajuste egetement le niveau des sorties audio asymétriques et symétriques.
Tourner le contrôle du volume dans le sens inverse des aiguilles d'une montre au-delà du niveau minimum coupe le son (fonction silence) (le témoin lumineux de la source sur le DacMagic Plus clignote en continu).
Tourner le contrôle du volume dans le sens des aiguilles d'une montre jusqu'à ce que le niveau maximum soit atteint fait clignoter brievement le témoin lumineux de la source sur le DacMagic Plus.
D'autres rotations dans la même direction dans les deux cas n'ont aucun effet.
Cambridge Audio
(4) Sélection du filtré/de la phase
Appuyez brievement pour selectionner un mode de filtre audio parmi les trois disponibles : phase linéaire, minimale ou forte, consultez la section ulterieure pour plus de details. Le voyant correspondant s'allumera pour indiquer le filtre selectionné.
(5) Phase
Maintenez le bouton de selection du filtre/de la phase enforcé pendant environ deux secondes pour selectionner la sortie de phase normale ou inversée. Lorsque le témoin s'allume, la phase est inversée par le DacMagic Plus.
Si you pensez que votre matieriel source ou l'amplificateur, etc., inverse la phase du signal musical, you pouze utilise cette fonction pour re-inverser l'audio et rétabir une phase positive absolue.
6 Fréquence d'échantillonnage entrante
En presence d'un flux numérique entrant, le témoin correspondant s'allume pour indiquer la fréquence d'échantillonnage numérique entrante (entre 44,1 kHz et 192 kHz LPCM). Avec un contenu à 32 kHz, le DacMagic Plus continuaera de fonctionner, mais aucun témoin ne sera allumé.
(7) Prise casque
Permet le branchement d'un casque d'écoute avec une fiche « jack » de 6,5 mm. Il est conseillé d'utiliser un casque d'écoute dont l'impédance est comprise entre 32 et 600 ohms.
azur DacMagic Plus
Raccordements de sortie audio
Remarque: ne pasmettre l'appareil en marche avant que tous les branchements aient ete effectués.
Utilisez au choix les sorties asymétriques (RCA/Phono) ou symétriques (XLR) du DacMagic Plus. La sortie XLR offre une qualité légèrement toute que qu'elle peut rejoeter les interférences et le bruit dans la connexion du cable, et elle constitue l'option privilégiee si vous amplificateur dispose d'entrees XLR symétriques. Il est possible d'utiliser les connexions phono RCA et les connexions symétriques XLR simultanément, par exemple pour la connexion à différents amplificateurs ou dans le cas d'un fonctionnement multi-salle.
Cambridge Audio
Raccordements d'entrée video numérique
Remarque: ne pasmettre l'appareil en marche avant que tous les branchements aient eteffectués.
Branchez vous source numérique sur l'entrée numérique (Digital Input) 1 ou 2. Vous pouvez utiliser indifféremment les connecteurs S/P DIF coaxial ou TOSLINK optique, les deux offrant une qualité similaire.
Remarque importante : ne raccordez qu'un seul cable coaxial OU optique dans chaque entrée numérique. L'appareil ne fonctionnera pas si les deux connexions sont effectuees (meme si une seule est active).
azur DacMagic Plus
Remarque: ne pasmettre l'appareil en marche avant que tous les branchements aient ete effectués.
Remarque: utilisez toujours un cable certifie pour l'USB Audio, de préference un modele comportant une marque officielle. Pour l'USB Audio 2.0, le cable doit etre certifie Hi-Speed USB (haute vitesse). Les connexions de cables USB de plus de 3 m peuvent entrainer des performances audio inegales.
Cambridge Audio
USB audio avancé
Le DacMagic Plus est compatible à la fois avec les ports USB 2.0 (Hi-Speed/haute vitesse) et USB 1.1 (Full-speed/ pleine vitesse).
Il fonctionnera également avec les nouveaux ports USB 3.0. Dans ce cas, l'ordinateur traitera simplement le DacMagic Plus comme s'il s'agissait d'un périhérique USB 2.0 ou 1.1.
Le DacMagic Plus prend également en charge deux protocoles USB Audio (non identiques aux types de ports eux-memes), USB Audio 1.0 (qui fonctionne sur les ports USB 1.1 et supporte jusqu'à 24 bits/96 kHz) ou USB Audio 2.0 (qui nécessite un port USB 2.0 et peut supporter jusqu'à 24 bits/192 kHz).
La configuration par défaut est USB 1.1 et USB Audio 1.0 qui fonctionne avec la quasi-totalité des systèmes d'exploitation et types d'ordinateurs sans pilotes et supporte jusqu'à 24 bits/96 kHz audio.
Dans cette configuration, le DacMagic Plus est capable de fonctionner jusqu'à 24 bits/96 kHz en déclarant à votre ordinateur qu'il est en mesure detraits n'importe quels taux d'échantillonnage de 32 kHz à 96 kHz.
Cependant, dans certaines variances de systèmes d'exploitation Windows/Mac, le systeme d'exploitation lui-même peut restreindre ou fixer le taux d'échantillonnage de sortie ou ré-echantillonner l'audio.
Reportez-vous à notre guide en ligne sur le site www.cambridge-audio.com/DacMagicPlusSupport pour plus d'information sur l'USB Audio. Un besoin judiciaux de logiciels de lecture et de réglages vous permettra d'éviter de nombreux écuesils.
Par ailleurs, notre pilote gratuite USB Audio 2.0 Windows (disponible sur notre site Internet) supporte I'audio jusqu'à 24 bits/192 kHz et les fonctions WASPI Exclusive ou ASIO qui offrent des performances optimisées.
Voici une brève explication des choix disponibles :
Commuter entre le fonctionnement en USB Classe 1 et USB Classe 2
Votre DacMagic Plus est regle par defaut en mode USB Audio Classe 1.0 sans pilote, mais vous avez la possibilité de le configurer pour qu'il s'execute en mode USB Audio Classe 1.0 ou 2.0. Pour modifier la Classe d'USB, appuyez sur le bouton « Sélection du filtre/de la phase » lors de la mise sous tension. L'un des voyants de source d'entree numérique s'allume pour indiquer le reglage USB actuel : Numérique 1 (Digital 1) représenté l'USB Audio Classe 1.0, de meme, Numérique 2 (Digital 2) correspond à l'USB Audio Classe 2.0. La Classe d'USB est selectionnable en tournant le bouton de volume. Une fois regle, appuyez simplement sur le bouton de volume et le DacMagic Plus redemarrera dans le mode de votre choix.
azur DacMagic Plus
Utilisation sous PC
Lorsque le DacMagic Plus est reglé sur USB Audio 1.0 (il s'agit du réglage par défaut), il fonctionnera avec les pilotes Audio 1.0 Windows XP, Vista ou 7 natifs (aucun nouveau pilote n'est requis) et accepte l'audio jusqu'à 24 bits/96 kHz.
Lorsque le DacMagic Plus est regé sur USB Audio 2.0, il est nécessaire de charger le pilote USB Audio 2.0 Cambridge Audio. Le DacMagic Plus peut alors accepter jusqu'à 24 bits/192 kHz (et supporter les modes ASIO et WASAPI Exclusive si besoin).
Le pilote est disponible sur le site www.cambridge-audio.com/DacMagicPlusSupport.
Utilisation sous Mac
Aucun pilote supplémentaire n'est requis. Lorsque le DacMagic Plus est regle sur USB Audio 1.0, il fonctionnera avec les pilotes Audio 1.0 Mac OS-X 10.5 (Leopard) ou supérieur natifs et acceptera l'audio jusqu'à 24 bits/96 kHz.
Lorsque le DacMagic Plus est regle sur USB Audio 2.0, il fonctionnera avec les pilotes Audio 2.0 Mac OS-X 10.5 (Leopard) ou supérieur natifs et pourra accepter l'audio jusqu'à 24 bits/192kHz.
Utilisation sous Linux
Pour la plupart des versions de Linux, lorsque le DacMagic Plus est regle sur USB Audio 1.0, il fonctionnera avec les pilotes Audio 1.0 natifs et acceptera l'audio jusqu'à 24 bits/96 kHz.
Certaines versions tres récentes de Linux prenning désormais en charge l'USB Audio 2.0. Dans ce cas, le DacMagic Plus doit être régile en mode Audio 2.0 afin d'accepter l'audio jusqu'à 24 bits/192 kHz.
Dans les deux cas, du fait que les versions de Linux varient en fonction des可以选择 composants logiciels de leurs créateurs, y compris les pilotes, il n'est pas possible de garantir le fonctionnement, et il peut être nécessaire de charger les pilotes Audio.
Les « pilotes de classe » comme ils sont désignés pour le support générique des apparciels de Classe Audio 1.0 ou 2.0 peuvent être obtenuus auprès de la communauté Linux, nous ne les fournissons pas.
Cambridge Audio
Transfert parfait sans perte (Bit perfect transfer) – Mode ASIO and WASAPI Exclusive
Le matériel et le logiciel de l'interface USB du DacMagic Plus prennet en charge le transfert parfait sans perte (Bit perfect transfer).
Que l'audio envoye au DacMagic Plus soit ou non en « bit perfect » (c.-à-d. non rééchantillonné ou mixé, etc. par l'ordinateur) est en fait une fonction de l'application de lecture et du moteur audio du système d'exploitation.
Par défaut les pilotes audio standard de Windows (souvent appelés pilotes WDM) inclus dans Windows XP prenant en charge le transfert MME ou DirectXSound, qui comprend tous les deux un « kernel mixer » (mélangeur audio de noyau) et un rééchantillonneur.
Pour contourer cela, il est possible d'utiliser la fonction ASIO. Une autre solution consiste à utiliser une application de lecture qui prend en charge sa propre forme de flux kernel, c'est à dire possedant sa propre maniere de reproduire les fichiers audio sans recourir au kernel mixer.
Pour Windows Vista et Windows 7, une nouvelle méthode de transfert audio est prise en charge : WASAPI. Celle-ci comprend deux modes : partagé et exclusif. Le mode partagé estsemblable au transfert MME ou DirectSound, mais en mode exclusif le kernel mixer/reéchantillonneur est contourné et le transfert parfait sans perte (bit perfect) est possible avec un seul programme de lecture audio à la fois s'adressant à la carte son (par exemple lessons systèmes n'y sont pas mélangés).
Pour assurer un transfert parfait sans perte (bit perfect), utilisez une application de lecture compatible avec ASIO ou WASAPI en mode exclusif (si vous disposez de Windows Vista ou Windows 7) ou une forme de flux kernel.
C'est un domaine qui evolu rapidement, aussi nous vous encourageons à consulter le web pour vous tener informé des derniers lecteurs multimédias prénant en charge ces options de lecture plus audiophiles.
Pour utiliser la fonction ASIO, vous devrez installer le pilote Cambridge Audio Sound Driver et régler le DacMagic Plus en mode USB Audio 2.0.
Aucun autre réglage n'est nécessaire du fait que le pilote prend en charge le transfert automatique ASIO. Il suffit simplement de charger et de configurer le logiciel de lecture approprié compatible ASIO.
ASIO (Entrée/sortie de flux audio, an angeais « Audio Stream Input/Output ») est un protocole de pilote audio non Microsoft pour Windows invented à l'origine par Steinberg Ltd. ASIO contourne une partie du chemin audio normal à partir de l'application de lecture via le système audio de Windows (y compris le kernel mixer) pour un chemin plus direct vers le DacMagic Plus.
Vou aurez besoin d'installer et d'utiliser une application de lecture appropriee qui supporte la sortie ASIO, soit nattivement ou via un plugin. Un exemple d'une telle application avec un plugin adapte est Foobar ; consultez http:// www.foobar2000.org pour plus de détails.
azur DacMagic Plus
Raccordements de sortie video numérique
Remarque: ne pasmettre I'appareil en marche avant que tous les branchements aient ete effectués.
Si l'on souhaite faire une sortie de boucle avec l'audio numérique actuellément selectionné en vue d'un enregistrement sur un dispositif approprié (MD, CD-R, etc.), il est nécessaire de brancher un cable S/P DIF coaxial ou TOSLINK optique aux sorties numériques tel qu'indiqué, chaque type étant de qualité équivalente. Les deux types de sorties sont actifs en même temps et les deux peuvent être utilisés simultanément pour faire fonctionner l'équipement.
Remarque :aucun suréchantillonnage n'est effectué sur la transmission de la sortie numérique.
Cambridge Audio
Adaptateur Bluetooth BT100 en option (non inclus)
Lorsqu'il est connecté à votre DacMagic Plus, cet adaptateur lui permet de receivevoir du Bluetooth Audio (connu sous la désignation « Bluetooth Advanced Audio Distribution Profile » ou A2DP). Contactez vous revendeur pour obtenir de plus amples informations.
Le BT100 prend en charge le mode Bluetooth A2DP en utilisant soit la forme encodée originale SBC ou la nouvelle forme encodée apt-X de qualite supérieure.
SBC et apt-X font reférence à l'encodage utilisé par l'interface sans fil Bluetooth uniquement et non au format de votre musique, qui peut être n'importe quels type pris en charge par toute téléphone/ordinateur portable ou autre péripérisque de lecture.
Votre periphérique de lecture lit vos fichiers, puis reencode la lecture avant de les diffuser vers le BT100 dans l'un de ces deux formats.
De nombreux téléphones et ordinateurs portables sont désormais dotés de la fonction Bluetooth avec A2DP. SBC devrait être pris en charge par tous les périhériques de ce type (il s'agit du format obligatoire pour A2DP).
L'apt-X est facultatif, aussi, veillez à vérifier que votre apparéil émetteur le supporte si vous souhaitez réalisier un transfert audio de la meilleure qualité possible.
Remarque: le BT100 déclare qu'il peut gérer à la fois SBC et apt-X à l'appareil émetteur qui utilisera à son tour n'importe qu'elle version qu'il prend en charge.
Qu'est-ce que I'apt-X?
L'apt-X est un CODEC (CODer/DECoder) de haute qualité, c'est à dire un moyen de compresser les données audio pour pouvoir les transmettre via une liaison telle que Bluetooth, puis les décompresser sur l'autre périphérique (si les deux appareils le prennt en charge).
Si voit source audio Bluetooth ne prend pas en charge I'apt-X, le BT100 se repliera sur l'utilisation du CODEC SBC standard qui est compatible avec tous les appeareils audio Bluetooth.
azur DacMagic Plus
Commandes et connectique du BT100
A. Bouton de couplage/témoin d'etat
Le bouton effectue le couplage et permet d'acceder aux fonctionnalités associées Le témoin intégré indique l'État du BT100.
B. Prise USB
Diffuse l'audio USB de haute qualité via la prise externe de votre DacMagic Plus.
C. Cable d'extension
Permet de positionner le BT100 pour le garder facilement accessible ou obtenir une réception sans fil optimale.
Cambridge Audio
Utilisation
Commencez par selectionner une source Ext. sur le DacMagic Plus, puis suive les étapes ci-dessous.
Couplage
Pour écouter votre musique en streaming haute qualité à partir de la source multimédia de votre choix, vous dévrez au préalable la coupler avec le BT100.
A. Insérez le BT100 dans le port USB Ext. à l'arrière de votre DacMagic Plus.
B. La détction du BT100 prend quelques instants. Ensuite, double-cliquez sur le bouton pour acceder au mode couplage; le BT100 indique qu'il est dans l'etat de couplage en clignotant rapidement.
C. Placez vous source audio Bluetooth compatible en mode couplage. Reportez-vous au mode d'emploi de votre fabricant pour savoir comment proceder.
Le couplage du BT100 et de la source établit une liaison audio autorisée qui peut ensuite être réutilisée à l'avain sans avoir à effectuer de nouveau cette étape.
Une fois la liaison établie, Il vous suffit de seLECTIONner le BT100 et de lancer la lecture à tout moment, tant que votre source compatible Bluetooth A2DP (telephone/ portable, etc.) se situe à environ 10 m du BT100.
La procédure normale consiste à selectionner le couplage Bluetooth sur votre source, puis le BT100 apparait sous la désignation « Cambridge Audio BT100 » dans la liste des péripériques Bluetooth trouvés localement.
Selectionnez cet élément dans la liste pour terminer le couplage.
azur DacMagic Plus
D. Lorsque le couplage est réussi, le témoin du BT100 s'éteint pendant une à deux secondes, puis clignote rapidement trois fois. Le témoin s'éteint alors et s'allumera à l'avir unquément lorsque vous écoutez de la musique via la fonction Bluetooth.
E. Pour écouter de la musique via un apparéil compatible Bluetooth couplé, Sélectionnez simplement le BT100 sur cet apparéil et lancez la lecture. Le tímoin du BT100 reste allumé en permanence en diffusion SBC ou par intermittence toutes les 2 secondes en diffusion apt-X.
Remarques :
- Vous pouvez coupler plusieurs sources à la fois, jusqu'à un maximum de 8. Le couplage d'un 9 péripérisque supprimera le premier de la liste, et ainsi de suite. Cependant, le BT100 ne peut naturellement dire qu'à partir de l'une de ces sources à la fois.
- Lorsque vous avez terminé la lecture, de nombreuses sources conservent la liaison Bluetooth active pendant un certain temps, sauf si vous leur demandez d'arrêter en déslectionnant la lecture via le BT100 (Il n'est pas nécessaire de découvert).
Cela peut empêcher une autre source de pouvoir acceder au BT100.
Pour utiliser immédiatement une autre source, il suffit de déslectionner la lecture depuis le BT100 sur votre premier périhérique source avant de démarrer sur un second.
- Certains péripériques diffusent des données vides en permanence, même en mode pause ou arrêtés. Avec ces péripériques, le témoin du BT100 restera allumé même si la lecture est actuèlement en pause ou arrêtée.
Cambridge Audio
Utilisation
Le DacMagic Plus peut être place dans deux positions différentes, comme l'indiquent les schémas ci-dessous. Il peut être place horizontally en installant les quatre petits pieds individuels, ou à la verticale en utilisant le grand « pied » en caoutchouc. Mettez le DacMagic Plus en marche à l'aide du bouton Marche/Arrêt (On/Off) situé sur le panneau avant. Au bout de 4 à 5 secondes, l'appareil rétablira le son et les témoins du panneau avant indiqueront la source actuelle et le type de filtré. Appuyez sur le bouton Source du panneau avant pour sélectionner l'entrée numérique que vous souhaitez écouter : USB, Numérique (Digital) 1, Numérique (Digital) 2 ou Ext.
Allumez la source externe, par exemple le lecteur CD, lecteur DVD, etc. La fréquence d'échantillonnage de l'entrée numérique sera affichée sur le panneau avant (par exemple 44,1 kHz pour un lecteur CD). Appuyez brievement sur le bouton de selection du filtre/ de la phase pour faire défiler les trois modes de filtrage différents. Lancez la lecture de l'équipement source. Le DacMagic Plus produit de l'audio analogique depuis les sorties asymétriques ou symétriques sur échantillonnées à 24 bits/384 kHz. Une sortie numérique « brute » S/P DIF coaxiale et TOSLINK optique est également fournie. Ces sorties peuvent être utilisées pour brancher un enregistrateur numérique compatible, tel qu'un CD-R/MD, etc.
Le DacMagic Plus est compatible avec la stéreo numérique LPCM d'une fréquence d'échantillonnage comprise entre 32 et 192 kHz.
Remarque: le DacMagic Plus étant un apparéil stéreo, il ne peut pas décoder les flux Dolby Digital 5.1 ou DTS d'un lecteur DVD, etc. Lors de la réception d'une entrée numérique multicanaux, les sorties audio analogiques sont désactivées. Toutefois, un flux 5.1 DD ou DTS pourrait être diffusé vers les sorties numériques.
Le processeur de signal numérique (DSP) du DacMagic Plus offre trois fonctions de filtré différentes : Phase linéaire, phase minimale et forté. Les trois filtres sont des topologies audiophiles hautement sophistiquées, spécialement optimisés pour la lecture audio. Nous estimons que chacun offre une excellente qualité de son, mais il existe une différence subtile pour ce qui est de l'optimisation, c'est pourquoi nous vous proposons les trois.
Remarque : pour plus de clarté, tous les schémas indiquent la réponse théorique du traitement numérique du signal lui-même, à l'exclusion de tout filtrage analogique aux sorties du convertisseur N-A ou du filtré antirepliement appliqué lors de l'enregistrement et/ou du mastering de la source numérique.
Filtre de phase linéaire
Cambridge Audio
Le filtr de phase linéaire est un filtr audio qui jouit d'une excellente réputation et qui offre une faible ondulation aussi bien dans la bande passante que dans la bande d'arrêt, et ce que l'on appelle retard de groupe constant. Le délambda de groupe constant signifie que les signaux audio de toutes les fréquences sont toujours retardés de manière égale lorsqu'ils passent par le filtr. Tous les signaux audio ont par conséquent la même cohérence temporelle à la sortie.
L'inconvénient de ce type de filtré est que, en raison de l'action directe interne dans le traitement numérique du signal, sa réponse impulsionnelle désentera quelques pré-oscillations. En d'autres termes, lorsqu'elle est activée par une impulsion théorique, la sortie présente une faible quantité d'oscillation d'amplitude pré et post-pointe (quoique bien amortie).
azur DacMagic Plus
Filtre de phase minimale
Cambridge Audio
Le filtr de phase minimale est un autre filtr re audio qui jout d'une excellente réputation et qui offre une ondulation encore plus faible dans les bandes passantes et d'arrêt. Contrairement au filtr de phase linéaire, le délambda de groupe n'est pas constant, la cohérence temporelle est donc parfois perdue; cependant, le déphasage est faible et l'avantage particulier de ce filtr est que la reponse impulsionnelle ne presente pas de pre-oscillations.
azur DacMagic Plus
Filtre fort
Cambridge Audio
Notre filtre fort est un filtre de phase linéaire qui a ete optimise pour l'attenuation de la bande d'arrêt des images de repliement rapprochées. Nous avons ici applique une petite attenuation de la distorsion de frquence la plus elevée (-2 dB à 20 kHz pour un echantillon à 44,1kHz) et un peu plus de pre et post-oscillations pour une attenuation tres forte juste en dehors de la bande passante. Le filtre fort peut attenuer un repliement a 22 kHz de chaque 80 dB.
Remarque : tous les filtres presentent le même affaiblissement final d'environ 140 dB.
azur DacMagic Plus
Le tableau suivant indique l'atténuation de la bande d'arrêt du filtré :
| Phase linéaire Phase minimale Filtre fort | |||
| Affaiblissement à 20 kHz -0,1 dB -0,1 dB -2 dB | |||
| Affaiblissement à 22 kHz -10 dB -10 dB -82 dB | |||
| Affaiblissement extrème 140 dB 140 dB 140 dB | |||
Il est recommandé de tester les filtres afin de déterminer le son qui convient le mieux à votre écoute et à votre équipement. Le DacMagic Plus memorise et applique le type de filtré sélectionné pour chaque entrée individuelle, ce qui permet, par exemple, de selectionner Filtre fort pour l'entrée USB et Phase linéaire pour l'entrée numérique 1, et ainsi de suite.
Cambridge Audio
\section*{Caracteristiques techniques}
Convertisseurs A/N Convertisseurs A/N Dual Wolfson WM8740 24 bits
Filtre numérique Appareils analogiques ADSP21261 DSP
suréchantillonnage jusqu'à 24 bits/384 kHz
Filtre analogue 2poles Dual Differential Bessel
Réponse en fréquence 20 Hz à 20 kHz (±0,1 dB)*
Distorsion harmonique totale (THD) a 1 Khz 0 dBFs < 0,001 % 24 bits
Distorsion harmonique totale (THD) à 1 kHz -10 dBFs < 0,001%
Distorsion harmonique totale (THD) à 20 kHz 0 dBFs < 0,002%
Rapport S/B -112 dBr
Corrélation totale de la gigue (« Jitter ») < 130 pS
Diaphonie a1 kHz <-130 dB
Diaphonie à 20 kHz < -112 dB
Impedance de sortie < 50 ohms
Niveau de sortie maximum (asymétrique) 2,1 V rms
Niveau de sortie maximum (symétrique) 4,2 V rms (2,1 V par phase)
Microcontrôleurs d'entrée numérique pris en charge 16-24 bits
Frequences d'échantillonnage d'entrée numérique 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 prises en charge kHz**, 192 kHz
Surechantillonnage de sortie audio Fixe 24 bits/384 kHz
Consommation d'énergie maximale 12 W
Dimensions (L x H x P) 52 x 215 x 191 mm (2 x 8,6 x 7,6")
Poids 1,2 kg/2,6 lb
Filtre fort désactivé
** Entrees numériques 1 et 2 uniquement
azur DacMagic Plus
Dépannage
Il n'y a pas de courant
Assurez-vous que l'adaptateur secteur fourni est correctement branché au bloc d'alimentation sur le panneau arrêté.
Assurez-vous que le transformateur secteur correct est utilisé et qu'il est conforme à l'alimentation électrique locale.
Assurez-vous que la fiche est entiement insereed dans la prise murale et qu'il y a du courant.
Il n'y a pas de son
Assurez-vous que l'amplificateur est correctement regle. Verifiez que les cables d'interconnexion sont correctement branchés. Verifiez que l'entrée numérique correcte est selectionnelle (le témoin de fréquence d'échantillonnage entrante doit être allumé).
Un bourdonnement sourd ou un grésillement est perceptible
Des cordons d'alimentation ou une lampe se trouvent a proximite de ce produit. Les entrées analogiques ne sont pas correctement connectees.
Pour l'USB, essayez de selectionner la position « Lift » en déplaçant l'interrupteur d'activation/de désactivation de la masse.
Cambridge Audio est une marque de Audio Partnership Pte
London, SE1 4BB, Royaume-Uni
N^e d'immatriculation en Angletterre : 2953313
www.cambridge-audio.com
