MODE D'EMPLOI Azur 651P CAMBRIDGE
Preamplificateur phono
Manuel de l'utilisateur
FRANCAISF
Cambridge Audio
Votre musique + notre passion
Cambridge Audio
Table des matieres
Introduction 3
Consignes de sécurité importantes 4
Garantie limitee. 7
Commandes du panneau arriere 8
Commandes du panneau avant. 8
Raccordements 9
Caracteristiques techniques. 10
Dépannage 11
Assurez-vous d'enregistrer votre achat!
Rendez-vous sur: www.cambridge-audio.com/sts
Inscrivez-vous pour etre informé en avant-premiere des:
sortles des futurs produits
- mises à jour de logiciels
- nouveaux, événements, offres exclusives et concours!
Ce guide vise à faciliter l'installation et l'utilisation de ce produit. Les informations qu'il contient ont été vérifiées soignement avant leur impression. Toutefois, comme Cambridge Audio a pour principe d'améliorer constamment ses produits, les caractéristiques techniques et générées peuvent être modifiées sans préavis.
Ce document comprend des informations exclusives protégées par des droits d'auteur. Tous droits réservés. La reproduction sous quelque forme que ce soit et parquelque moyen que ce soit (mécanique, electronique ou autre) d'une partiequelconque de ce manuel sans l'autorisation écrite préalable du fabricant est illégale. Toutes les marques commerciales et déposées sont la propriété de leurs détenteurs respectifs.
Copyright Cambridge Audio Ltd 2012.
Cambridge Audio et le logo Cambridge Audio sont des marques commerciales de Cambridge Audio.
Les autres marques mentionnées sont des marques commerciales de leurs propriétaires respectifs et sont utilisées à des fins de reference uniquement.
551P/651Paz
SIYONVA
Introduction
Vous venez d'acheter un pré amplificateur phono de la gamme Azur de Cambridge Audio et nous vous en remercions. Comme tous les produits de Cambridge Audio, ces pré amplificateurs phono obéissent à trois principles de base : des performances remarquables, une capacité d'emploi et un rapport qualité-prix imbatable.
La conception d'un préamplificateur phono de haute qualité à un prix abordable présente un défi de taille. Offrir des performances de premier ordre avec un budget illimité est une chose ; atteindre les mêmes performances avec des prix serrés en est une autre et requiert toute l'expertise et l'expérience que Cambridge Audio apporte à son processus de conception produit. Créer un produit d'excellence à un prix abordable, tel était l'objet que nous avions défini et que nous sommes convaincus d'avoir atteint.
Le 551P dispose d'un étage à aimant mobile (MM), tandis que le 651P offre à la fois des étages à aimant mobile et à bobine mobile (MC). Tous deux sont équipés de transistors discrets faible bruit pour les étages d'entrée essentiels au lieu de circuits intégrés plus classiques.
Les deux modèles sont concus pour produit un gain et une linéarité élevés, sans exiger des réactions (feedback) négatives en masse pour atteindre une faible distortion. Tous deux employant également un étage de gain « Classe A » asymétrique avec égalisation RIAA passive audiophile.
Nos préamplificateurs intégrant exclusivement des composants de grande qualité, tels que les résistances à film métallique à 1% et les condensateurs polypropylène à faible tolerance.
Le 651P utilise un circuit d'amplification plus original pour minimiser encore la distorsion et le bruit, et est en plus doté d'un deuxième étage
de gain plus élevé pour les cartouches MC. Par ailleurs, le 651P utilise des condensateurs multiparalleles pour atteindre la précision RIAA exceptionnelle de 0,3 dB seulement jusqu'à 50 kHz et dispose d'un filtre subsonique désactivable.
Les deux apparêels peuvent être mis hors tension à partir du panneau avant et sont équipés d'un transformateur externe très haute efficacité qui consomme moins de 0,5 W lorsque l' apparéil principal est éteint.
Nous vous remercions de prendre le temps de dire ce manuel et vous recommendons de le conserver afin de pouvoir vous y reporter ultérieurement.
Aa
Matthew Bramble
Directeur technique de Cambridge Audio et l'equipe de creation des 551P/651P
Cambridge Audio
Consignes de sécurité importantes
Pour vous propre sécurité, merci de dire attentivement ces consignes importantes sur la sécurité avant de tenter de racorder cet apparéil au réseau électrique. Elles vous permettront aussi d'obtenir les autres résultats et de prolonger la durée de vie de l' apparéil :
- Lire ces instructions.
- Conserver ces instructions.
- Prende en compte tous les averissements.
- Suiere l'ensemble des consignes.
- Ne pas utiliser cet apparéil à proximité de l'eau.
- Nettoyer uniquement avec un chiffon sec.
- Ne pas bloquer les ouvertures d'aération. Installer conformément aux instructions du fabricant.
- Ne pas installer près de sources de chaleur comme des radiateurs, des climatiseurs, des cusinieres ou près d'autres apparèils (y compris des amplificateurs) qui produit de la chaleur.
- Ne pas supprimer le dispositif de sécurité de la prise polarisée ou de la prise de terre. Une prise polarisée possède deux fiches, dont l'une est plus large que l'autre. Une prise de terre dispose de deux fiches et d'une broche de terre. La fiche plus large ou la broche de terre sont fournies à des fins de sécurité. Si la prise fournie ne correspond pas à votre installation, merci de contacter unElectricien afin de replacer votre installation obsoilte.
- Veiller à ne pas marcher sur le cordon d'alimentation, ni à l'écraser, en particulier au niveau des fiches, des prises de courant et de la sortie de l'alimentation électrique.
- Utiliser uniquement les pieces détaches/accessoires commande(e) s par le fabricant.
- Débrancher l'appareil en cas d'orage ou si vous ne l'utilise paspendant une longue période.
- Confier toutes les réparations à du personnel qualifié. Des réparations sont nécessaires lorsque l'appareil a été endommaged : en cas de
dégats sur l'adaptateur électricque, si du liquide ou un objet est tombé sur l'appareil, si l'apparil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
AVERTISSEMENT
- Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'unité à la plule ou à des sources humides.
L'appareil doit être installé de manière à pouvoir être retire du réseau électrique depuis la prise de terre (ou par le biais d'un connecteur adapté situé à l'arrière de l'appareil). Si la prise de courant est utilisée en tant que dispositif de déconnexion, cette dernière doit alors rester facilement accessible. Utiliser uniquement les cordons d'alimentation fournis avec l'appareil.
Veiller à ce que la ventilation soit suffisante (au moins 10 cm de dégagement ajusté ou de l'appareil). Ne placer aucun objet au-dessus de l'appareil. Ne pas poser l'appareil sur un tapis, ni sur une surface lisse, et ne pas boucher les orifices d'aération, ni les grilles de sortie.
L'appareil ne doit pas etre utilise pres de I'eau, ni etre exposé a une source d'écoulement ou à des éclaboussures ou à tout autre type de liquide. Aucun objet rempli d'eau, comme des vases, ne doit etre place sur l'unité.
551P/651Paz
SIYONVA
CAUTION
Risk of electric
shock.
Do not open
AVIS
Risque de chic
electrique.
Ne pas ouvrir.
ACHTUNG
Vormöffnen
desgeratos.
Netzstecker zlehen.
L'éclair avec le symbole de pointe de flèche contenu dans un triangle équilatéral a pour but d'avertir l'utilisateur de la présence de « tensions dangereuses » non isolées dans le boîtier de l'appareil qui peuvent être d'une ampleur suffisante pour constituer un risque de chocolélectrique aux personnes.
Le point d'exclamation situé dans un triangle équilatéral a pour but d'avert l'utilisateur de la présence de consignes d'entretien et de fonctionnement importantes dans la documentation fournie avec cet apparéil.
Symbole DEEE
La poubelle sur roues barree d'une croix est le symbole de l'Union Européenne pour le recyclage séparé des apparéils électriques et Electroniques. Ce produit contient des équipements électriques et Electroniques qui peuvent être réutilisés, recyclés ou recupérés, et ils ne doivent donc pas été
mis au rebut dans votre poubelle habituelle qui ne fait pas l'objet du tri sélectif. Merci de returner l'appareil ou de contacter le revendeur/agree qui vous a vendu ce produit pour Obtirer davantage d'informations.
Marquage CE
Ce produit est conforme aux directives européennes relatives à laasse tension (2006/95/EC),à la compatibilité
electromagnétique (2004/108/EC) et à l'écoconception applicable aux produits consommateurs d'énergie (2009/125/EC) lorsque l'appareil est installé et utilisé conformément à ce manuel de l'utilisateur. Pour garantir une conformité prolongée, il est recommendé d'utiliser exclusivement des accessoires Cambridge Audio avec ce produit et de confier les opérations de maintenance à du personnel spécialisé et qualifié.
Marque C-Tick
Ce produit est conforme aux exigences CEM et aux normes en matière de communications radio définies par l'autorité de communication australienne.
Ce produit est conforme aux normes en vigueur en Russie en matière de sécurité électronique.
Normes FCC
REMARQUE: LE FABRICANT N'EST PAS RESPONSABLE DES INTERFERENCES RADIO OU TV CAUSEES PAR DES MODIFICATIONS NON AUTORISEES SUR CET APPAREIL. DE TELS CHANGESMENTS POURRAIENT ANNULER L'AUTORISATION D'UTILISATION DE L'UTILISATEUR.
Cet équipement a ete teste et declare conforme aux limites des apparreils numériques de classe B, conformement à la section 15 de la reglementation de la FCC. Ces limites ont ete definiennes pour fournir une protection raisonnable contre les
interférences dangereuses au sein d'une installation résidentielle. Cét équipement génére, utilise et peut émettre de l'énergie radioélectrique, susceptible d'engendrier, s'il n'est pas installé, ni utilisé conformément aux instructions, des interférences nuisibles aux communications radio. Toutefois, il est impossible de garantir l'absence totale d'interférence au sein d'une installation spécifique.
Si cet apparéil générale des interférences qui génent la réception des programmes télévisuels ou radio, ce qui peut être déterminé en éteignant et en remettant en marche l' apparéil, nous invitons l'utilisateur à essayer d'y remedier en appliquant l'une des mesures suivantes :
- Réorienter ou déplacer l'antenne de réception
- Augmenter la distance qui sépare l'équipement du récepteur
- Brancher l'appareil sur une prise d'un circuit différent de celui auquel le récepteur est branché
Cambridge Audio
- Consulter le revendeur ou un technician TV/radio qualifié pour obtenir de l'aide.
Aération
IMPORTANT - L'unité risque de chauffer lors de l'utilisation. Ne pas superposer plusieurs unités. Ne pas placer l'équipment dans une piece entierement fermée ou dans un casier ne disposant pas d'une aération suffisante.
Vérifier qu'aucun petit objet ne peut passer à travers des grilles d'aération. Si cela se produit, éteindre immédiatement l'appareil, le débrancher de la prise électrique et contacter votre revendeur pour obtenir de l'aide et des conseils.
Emplacement
Choisir avec précaution une endroit pour installer votre équipement. Eviter de le placer directement face aux rayons du soleil ou pres d'une source de chaleur. Aucune source de feu telle que des bouygies allumées doit être place sur l'appareil. Eviter également toutes les sources qui pouraient occasionner des vibrations, de la poussière, de la fraîcheur ou de l'humidité. L'appareil peut être utilisé à des températures moyennes.
L'unité doit obligatoirement être installée sur une surface stable et de niveau. Ne pas placer l'équipment dans une piece entière fermée ou dans un casier. Ne pas placer l'unité sur une surface instable ou sur une étagère. L'unité pourrait en effet tomber et cela pourrait blesser un enfant ou un adulte, sans oublier les dommages causés sur le produit. Ne pas positionner d'autres équipements au-dessus de l'unité.
En raison des champsmagnétiques répartis,aucuneplatine,niaucun téléviseur CRT ne doit être positionné prés de l'appareil pour évitier de possibles interférences.
Les composants audio et électroniques peuvent être utilisés environ une période entière (s'ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants d'être installés correctement, et les propriétés sonores s'améliorent avec le temps.
Sources d'alimentation
L'unité doit être uniquement utilisée avec le type de source électrique indiquée sur l'étiquette. Si vous n'étés pas certain du type d'alimentation disponible chez vous, merci de contacter votre revendeur ou l'entreprise chargeée de l'alimentation électrique dans votre région.
Éteindre l'appareil au niveau du panneau avant. Si vous n'avez pas l'intention d'utiliser cet apparéil pendant une longue période, il vous suffit de le débrancher de la prise électrique.
Surcharge
Eviter de surcharger les installations électriques murales, ou les rallonges, car cela pourrait provoquer un risque d'incendie ou de décharge électrique. Les installations en courant continu surchargees, les rallonges, les cables d'alimentation abimés, une isolation endommagée ou craquelée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie.
S'assurer que chaque cable est correctement inséré. Pour éviter des ronflements ou des bruits de fond, ne pas melanger les interconnections avec le cordon d'alimentation ou les cables du haut-parleur.
Nettoyer
Pour nettoyer l'unité, passer un chiffon non pelucheux et sec. Ne pas utiliser de produits liquides nettoyants compensant de l'alcool, de l'ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou pres de l'unité.
Réparations
Ces unités ne peuvent pas être réparées par l'utilisateur, ne pas essayer de réparer, de défaire, ou même d'assembler l'unité si un problème survient. Une décharge électrique importante pourrait alors avoir lieu si cette mesure de précaution n'est pas respectée. En cas de problème ou de panne, merci de contacter vous revendeur.
551P/651Paz
SIYONVA
Garantie limitée
Cambridge Audio garantit ce produit contre tout défaut de matériel et de main- d'oeuvre (dans les conditions stipulées ci-dessous). Cambridge Audio peut decide dereparer ou de remplacer (a sa propre discrétion) ce produit ou toute piece défectueuse de ce produit. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous a votre revendeur. Veillez à tousjours conserver la preuve d'achat de cet apparil.
Pour une réparation sous garantie, veuillez contacter le revendeur Cambridge Audio/agree chez qui vous avez acheté ce produit. Si vous revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-venture Cambridge Audio agree. Le cas échéant, vous devrez expédier ce produit dans son emballage d'origine ou dans un emballage offrant un dégré de protection équivalent.
Une preuve d'achat telle qu'une facture attestant que le produit est couvert par une garantie valable doit etre presentee pour tout recours a la garantie.
Cette garantie est annulée si (a) le numero de série d'usine a ete modifie ou supprimé de ce produit ou (b) ce produit n'a pas ete acheté apres d'un revendeur Cambridge Audio agreé. Pour confirmer que le numero de série n'a pas ete modifie ou que ce produit a ete acheté apres d'un revendeur Cambridge Audio agreé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays.
Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la néligence, à un usage commercial ou à une modification d'une partiequelconque du produit. Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opéree ou tentée par une personnequelconque étrangère à Cambridge Audio ou qui n'est pas revendeur Cambridge Audio ou technicien agrée, autorisé a effectuer des travaux d'entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus " EN L'ÉTAT " ou " WITH ALL FAULTS " .
LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉS DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT DE LA RIPTURE DE TOUTE GARANTIE EXPRESSE OU IMPlicitÉ CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EXCLUT TOUTE AUTRE GARANTIE EXPRESSE OU IMPlicitÉ DE QUELOQUE SORTE QUE CE SOIT, Y COMPRIS, SANS LIMITATION, LA GARANTIE RELATIVE À L'APTITUDE DU PRODUIT À ÉTRE COMMERCIALISE ET À ÉTRE UTILISÉ DANS UNE APPLICATIONPARTICULIERE.
Certains pays et États des États-Unis n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicées. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie vous accorde des droits légaux spécifique, autres d'autres droits qui varient d'État à État ou de pays à pays.
Pour toutes réparations, pendant ou après la garantie, veuillez contacter vous revendeur.

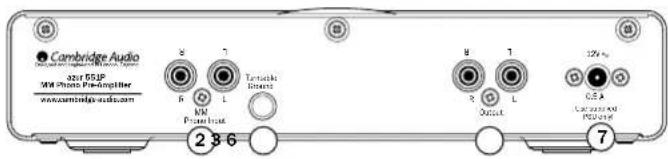

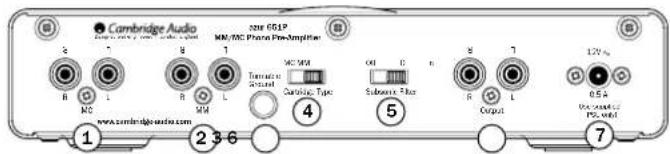

Cambridge Audio Commandes du panneau arrête
551P 651P
1 Prises d'entrée MC (bobine mobile) (651P uniquement)
Si vous platiné tourne-disque utiliser une cartouche à bobine mobile, branchez les sorties ici (0,5-1 mV, avec 100 ohm, charge de 220 pF).
② Prises d'entrée MM (aimant mobile)
Si vous platiné tourne-disque utiliser une cartouche à aimant mobile, branchez les sorties ici (3-5 mV, avec 47k ohm, charge de 220 pF).
③ Mise à la terre de la platine tourne-disque
Si vous platine dispose d'un cable de terre séparé, raccordez-le ici. Celui-ci fournir un blindage pour le bras et les circuits sensibles dans la platine.
4 Selecteur de type de cartouche (651P uniquement)
Positionné le sélection en fonction du type de cartouche qu'utilise votre platine: MM pour une cartouche à aimant mobile ou MC pour une cartouche à bobine mobile.
⑤ Filtrésubsonique (651P unquement)
Le filtré subsonique élimine le « grondement » très BASSE fréquence cause par les imperfections du vinyle et susceptible d'afector les performances de votre système.
(6) Prises de sortie
Utilisez des cables phono pour relier ces prises à toute entree de niveau deligne de votre amplificateur, telle que I'entree Aux.
NB. Ne raccordez pas à une entree de niveau phono
⑦ Prise pour adaptateur secteur
Une fois tous les raccordements de l'amplificateur et de la platine réalisés, branche le cable d'alimentation sur une prise de courant appropriée et mettez l'appareil en marche à l'aide du bouton Marche/Arrêt (On/Off) situé sur le panneau avant. La DEL bleue du panneau avant indique que l'apparéil est sous tension.
Notez que le 651P est muni d'un relais de sortie, qui, après la mise sous tension a besoin de 15 secondes pour sortir du mode silence.
NB. Utilisez exclusivement l'adaptateur secteur fourni.
Commandes du panneau avant
Marche/arret
Mise en marche et arrêt de l'appareil.
551P/651Paz
SHONVAH

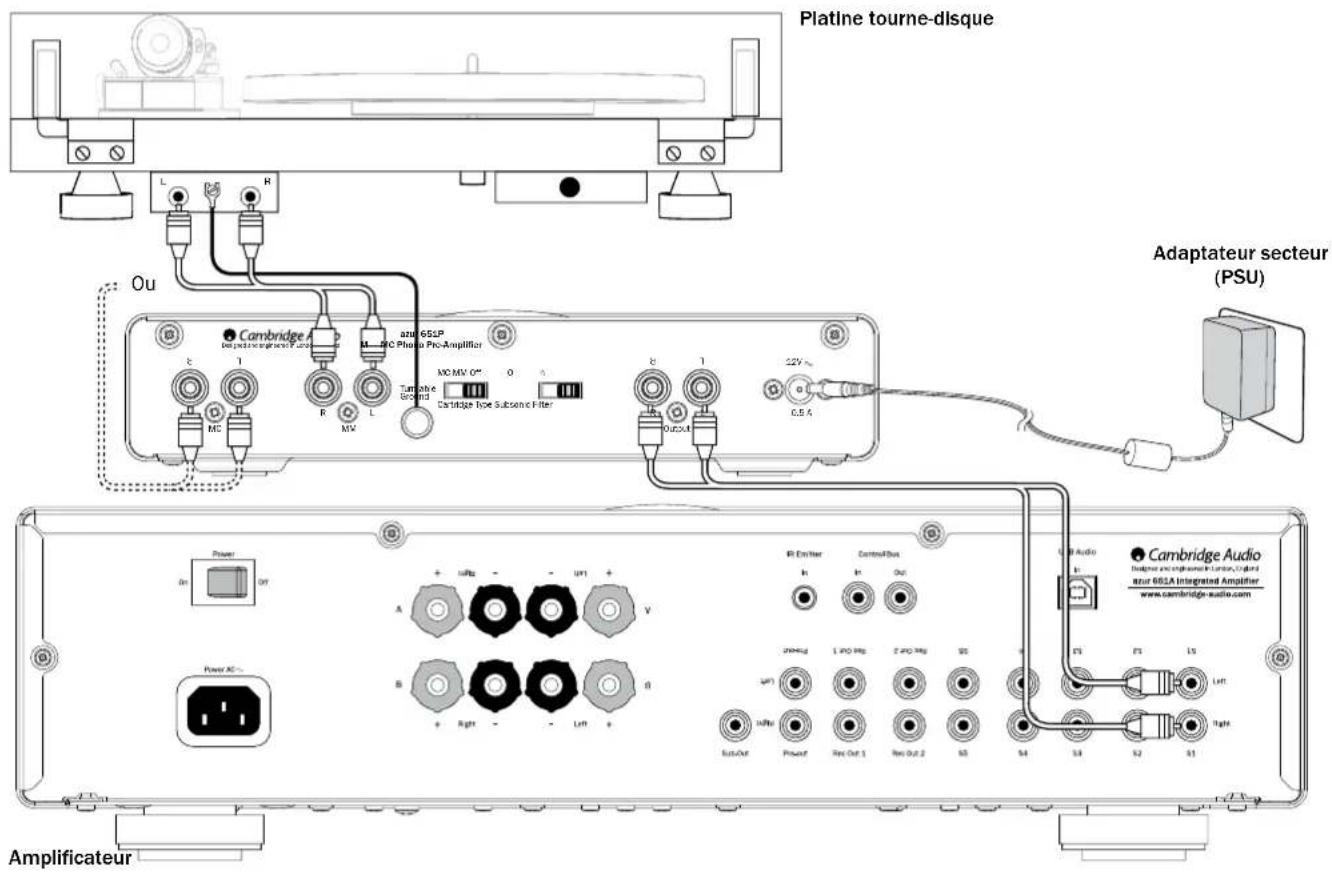

Raccordements
Cambridge Audio Characteristiques techniques
| 551P | 651P | ||
| Consummation d'énergie max. | 5 W | 5 W | |
| Consummation d'énergie de l'adaptateur secteur en veille | < 0,5 W | <0,5 W | |
| MM | MC | ||
| Gain à 1 kHz | 39 dB | 39 dB 55 dB | |
| Sortie nominale | 300 mV | 300 mV 300 mV | |
| Sensibilité pour 3,35 mV | 3,35 mV | 0,5 mV | |
| sortie nominale | |||
| Distorsion harmonique totale (THD) 20 Hz-20 kHz | < 0,009 % | < 0,005 % | < 0,002 % |
| Précision de courbe RIAA | < +/- 0,65 dB | < +/-0,3 dB | < +/-0,3 dB |
| 25 Hz 20 kHz | 20 Hz-50 kHz(filtre subsonique désactivé) | 20 Hz-50 kHz | |
| Rapport signal/bruit | >85 dB | 86 dB >72 dB | |
| avec Audio Precision RIAA-1avee entrées mises à la terre | |||
| Impédance d'entrée 47 k Ohm | 47 k Ohm | 100 Ohm | |
| Capacitance d'entrée | 220 pF | 220 pF | 220 pF |
| Marge de surcharge | >30 dB | >30 dB | >30 dB |
| Diaphonie à 20 kHz | >76 dB | >83 dB | >69 dB |
| Dimensions (H x L x P) mm | 46 x 215 x 133 | 46 x 215 x 133 | |
| pouces | 1,8 x 8,5 x 5,2 | 1,8 x 8,5 x 5,2 | |
| Poids kg | 0,8 | 0,9 | |
| lb | 1,8 | 2 | |
| 10 |
551P/651Pa
SIYONVAH
Dépannage
Il n'y a pas de courant
Assurez-vous que l'alimentation électrique est correctement branchée à l'appareil.
Assurez-vous que le cordon d'alimentation est entierement insere dans la prise electrique et qu'il y a du courant.
Il n'y a pas de son
Assurez-vous que l'appareil est bien branché.
Vérifiez que la platine tourne-disque est correctement branchée.
Vérifiez que vos enceintes sont correctement branchées.
Vérifiez que tous les cables sont correctement branchés et que l'entrée de l'amplificateur sélectionnée est la bonne.
Assurez-vous que le type de cartouche selectionné est correct (MM ou MC).
L'un des canaux n'émet:aucun son
Vérifiez que vos enceintes sont correctement branchées.
Vérifiez que tous les cables sont correctement branchés.
Un fort bourdonnement ou grésillement est perceptible
Vérifiez la platine tourne-disque ou le bras de lecture pour détecter une mise à la masse défectueuse ou un branchement défectueux.
Assurez-vous qu'aucun cable n'est desseré ou défectueux.
Assurez-vous que votre platine tourne-disque n'est pas trop pres de l'amplificateur.
Le volume est trop élevé/bas
Assurez-vous que le type de cartouche correspond au type d'entrée. Si une cartouche MC est reliée par le biais des entrées MM, le volume sera très bas (et vice versa). Notez qu'il est possible d'obtenir des cartouches MC de niveau élevé concues pour une entrée MM.
Au cas ou les solutions ci-dessus ne permettraient
pas de remédier à votre problème, consultez notre
section FAQ (questions fréquentes) sur notre site web :
Pour toute réparation, pendant ou après la garantie, veuillez contacterVote revendeur.
Cambridge Audio est une marque de Audio Partnership Plc
Siège social : Gallery Court, Hankey Place
London, SE1 4BB, Royaume-Uni
No d'immatriculation en Angleterre : 2953313
www.cambridge-audio.com
