CP2 - Système hifi CAMBRIDGE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Système Hi-Fi
Puissance de sortie	20 W par canal
Connectivité	Bluetooth, USB, AUX
Réponse en fréquence	20 Hz - 20 kHz
Dimensions	300 x 200 x 150 mm
Poids	3 kg
Utilisation	Idéal pour écouter de la musique à domicile, compatible avec divers appareils audio.
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité.
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec une alimentation compatible.
Informations générales	Vérifier la compatibilité avec vos appareils avant l'achat, garantie de 2 ans.

FOIRE AUX QUESTIONS - CP2 CAMBRIDGE

Comment connecter mon CAMBRIDGE CP2 à un autre appareil audio ?

Pour connecter votre CAMBRIDGE CP2 à un autre appareil audio, utilisez un câble RCA. Branchez une extrémité dans la sortie audio du CP2 et l'autre extrémité dans l'entrée audio de l'appareil.

Que faire si le son est de mauvaise qualité ?

Vérifiez d'abord les connexions des câbles. Assurez-vous que tous les câbles sont correctement branchés et en bon état. Vous pouvez aussi essayer de changer la source audio ou de régler les paramètres d'égalisation.

Mon CAMBRIDGE CP2 ne s'allume pas, que dois-je faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, contactez le service client pour assistance.

Comment réinitialiser mon CAMBRIDGE CP2 ?

Pour réinitialiser votre CAMBRIDGE CP2, débranchez l'appareil, attendez environ 30 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes mineurs.

Le CAMBRIDGE CP2 ne reconnaît pas ma clé USB, que faire ?

Assurez-vous que votre clé USB est formatée en FAT32. Vérifiez également qu'elle contient des fichiers audio compatibles avec le CP2. Si le problème persiste, essayez une autre clé USB.

Comment mettre à jour le logiciel de mon CAMBRIDGE CP2 ?

Visitez le site officiel de Cambridge Audio pour télécharger la dernière mise à jour du logiciel. Suivez les instructions fournies pour effectuer la mise à jour en toute sécurité.

Pourquoi mon CAMBRIDGE CP2 surchauffe-t-il ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Évitez de le placer dans des espaces confinés. Si la surchauffe persiste, contactez le service client.

Comment changer les réglages de basses et aigus sur le CAMBRIDGE CP2 ?

Utilisez les boutons de réglage situés sur le panneau avant de l'appareil pour ajuster les niveaux de basses et d'aigus selon vos préférences.

Mon CAMBRIDGE CP2 ne se connecte pas au Bluetooth, que faire ?

Vérifiez que le Bluetooth est activé sur votre appareil et que le CP2 est en mode de couplage. Si nécessaire, oubliez l'appareil dans les paramètres Bluetooth et réessayez de l'appairer.

Comment nettoyer mon CAMBRIDGE CP2 ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

MODE D'EMPLOI CP2 CAMBRIDGE

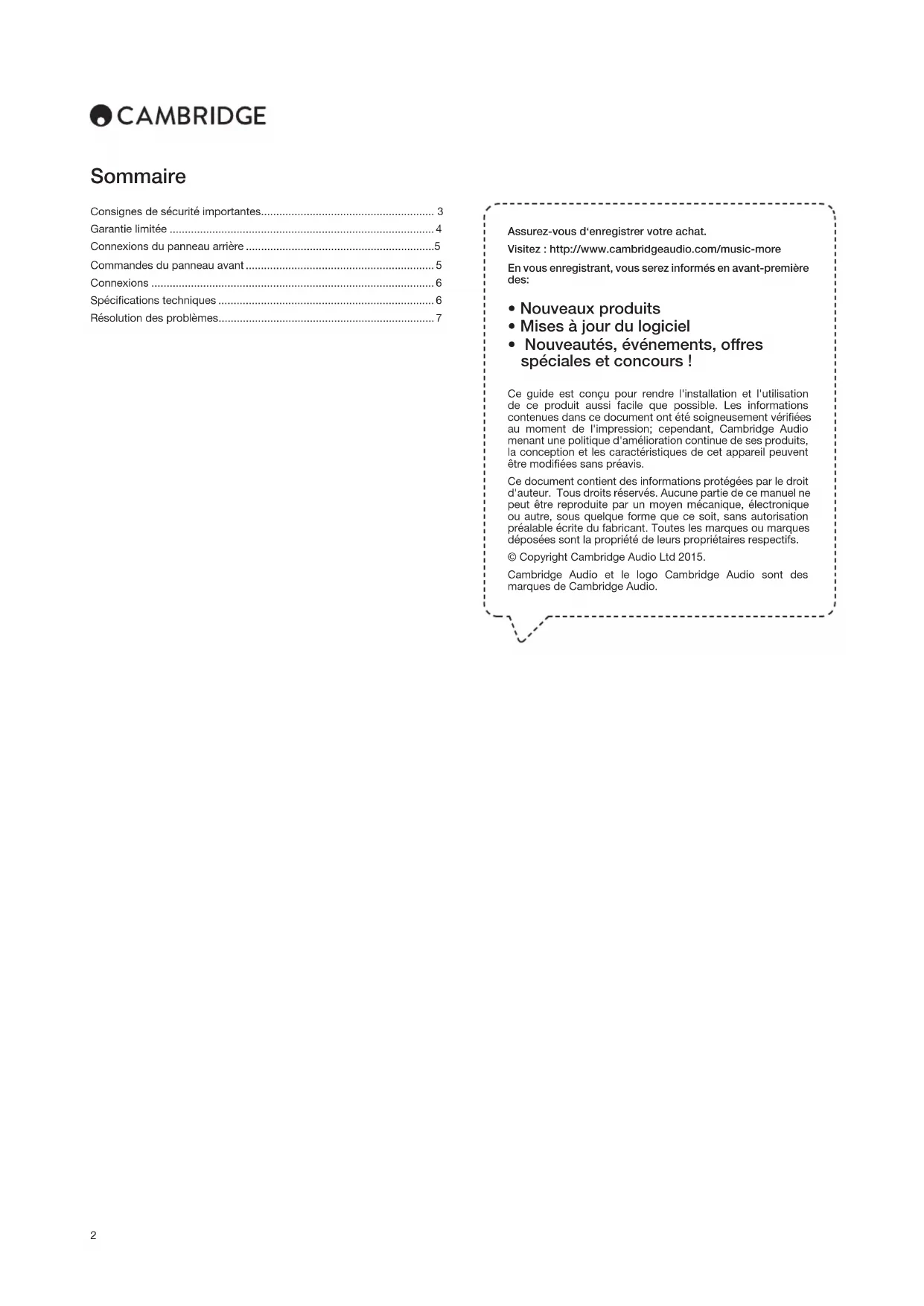

CP1/CP2 PREAMPLIFICATEUR PHONO2 Sommaire Assurez-vous d‘enregistrer votre achat. Visitez : http://www.cambridgeaudio.com/music-more En vous enregistrant, vous serez informés en avant-première des:

• Mises à jour du logiciel

• Nouveautés, événements, ores spéciales et concours ! Ce guide est conçu pour rendre l'installation et l'utilisation de ce produit aussi facile que possible. Les informations contenues dans ce document ont été soigneusement vériées au moment de l'impression; cependant, Cambridge Audio menant une politique d'amélioration continue de ses produits, la conception et les caractéristiques de cet appareil peuvent être modiées sans préavis. Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par un moyen mécanique, électronique ou autre, sous quelque forme que ce soit, sans autorisation préalable écrite du fabricant. Toutes les marques ou marques déposées sont la propriété de leurs propriétaires respectifs. © Copyright Cambridge Audio Ltd 2015. Cambridge Audio et le logo Cambridge Audio sont des marques de Cambridge Audio. Consignes de sécurité importantes......................................................... 3 Garantie limitée ....................................................................................... 4 Connexions du panneau arrière ..............................................................5 Commandes du panneau avant .............................................................. 5 Connexions ............................................................................................. 6 Spécications techniques ....................................................................... 6 Résolution des problèmes .......................................................................73 CP1/CP2 Pour votre propre sécurité, merci de lire attentivement ces instructions importantes sur la sécurité avant de tenter de raccorder cette unité au réseau électrique. Elles vous permettront aussi d’obtenir les meilleurs résultats et de prolonger la durée de vie de l’appareil :

3. Prendre en compte tous les avertissements.

4. Suivre l’ensemble des consignes.

5. Ne pas utiliser cet appareil près de l’eau.

6. Nettoyer uniquement avec un chion sec.

7. Ne pas bloquer les bouches d’aération. Suivre les instructions du

fabricant lors de l’installation.

8. Ne pas installer près de sources de chaleur comme des radiateurs,

des climatiseurs, des cuisinières ou près d’autres appareils (comme les amplicateurs) qui produisent de la chaleur.

9. Ne pas oublier le caractère sécuritaire d’une prise polarisée ou d’une

prise de terre. Une prise polarisée possède deux ches, dont l’une est plus large que l’autre. Une prise de terre dispose de deux ches et d’une broche de terre. La che plus large ou la broche de terre sont fournies à des ns sécuritaires. Si la prise fournie ne correspond pas à votre installation, merci de contacter un électricien pour qu’il puisse remplacer votre installation obsolète.

10. Merci de ne pas marcher, ni appuyer sur le cordon d’alimentation,

et plus précisément au niveau des ches, prises et de la sortie de l’alimentation électrique.

11. Utiliser uniquement les pièces détachées/accessoires précisés par

12. Débrancher l’appareil en cas d’orage ou si vous ne l’utilisez pas

pendant une longue période.

13. Coner tous les travaux de maintenance à du personnel spécialisé

et qualié. Des réparations sont nécessaires lorsque l’appareil a été endommagé : en cas de dégâts sur le cordon d’alimentation ou sur la prise, si du liquide ou un objet est tombé sur l’appareil, si l’appareil a été exposé à la pluie ou à l’humidité, si l’appareil ne fonctionne pas normalement ou s’il est tombé.

AVERTISSEMENT: POUR REDUIRE LE RISQUE D'INCENDIE OU DE

CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE, ET NE PAS PLACER DES OBJETS REMPLIS DE LIQUIDE, COMME UN VASE, SUR L'APPAREIL. Les piles (pack de piles ou piles installées) ne doivent pas être exposées à une chaleur excessive comme le soleil, un feu ou similaire. POUR DÉCONNECTER COMPLÈTEMENT CET APPAREIL DU SECTEUR, DÉBRANCHEZ LE CORDON D'ALIMENTATION DE LA PRISE SECTEUR.

LA PRISE MURALE. LA PRISE SECTEUR DU CORDON D'ALIMENTATION DOIT RESTER FACILEMENT ACCESSIBLE. LA PRISE DU RESEAU D'ALIMENTATION DOIT DEMEURER AISEMENT ACCESSIBLE". Le voyant lumineux avec le symbole en forme d’arc situé dans un triangle équilatéral a pour but d’avertir l’utilisateur de la présence de ‘courant dangereux’ non isolé au sein du produit, et ce dernier pourrait être susamment fort pour provoquer une électrocution. Le point d’exclamation situé dans un triangle équilatéral a pour but d’avertir l’utilisateur de la présence d’instructions importantes relatives aux opérations de maintenance et au fonctionnement dans le manuel de cet appareil. Symbole DEEE La poubelle sur roues est le symbole de l’Union Européenne pour le recyclage séparé des appareils électriques et électroniques. Ce produit contient des équipements électriques et électroniques qui peuvent être réutilisés, recyclés ou récupérés, et ils ne doivent donc pas être mis au rebut dans votre poubelle habituelle qui ne fait pas l’objet de tri sélectif. Merci de retourner l’unité ou de contacter le revendeur agréé qui vous a fourni ce produit pour obtenir davantage d’informations. Consignes de sécurité importantes Marque CE Ce produit est conforme aux directives européennes relatives à la basse tension (2006/95/EC), à la compatibilité électromagnétique (2004/108/EC) et à l’écoconception applicable aux produits consommateurs d’énergie (2009/125/EC) lorsque l’appareil est installé et utilisé conformément à ce manuel de l’utilisateur. Pour garantir une conformité prolongée, seuls les accessoires de Cambridge Audio devraient être utilisés avec ce produit et les opérations de maintenance doivent être conées à du personnel spécialisé et qualié. RCM (Label de conformité réglementaire)) Ce produit répond aux exigences de sécurité, de compatibilité électromagnétique et les communications radio de l’ERAC et ACMA. Label CU-TR Ce produit est conforme aux normes de sécurité électronique de la Russie, la Biélorussie et du Kazakhstan. Régulations FCC REMARQUE: LE FABRICANT N’EST PAS RESPONSABLE DE TOUTES INTERFÉRENCES RADIO OU TV POUVANT ÊTRE CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES DE CET APPAREIL. DE TELLES MODIFICATIONS PEUVENT ANNULER LE DROIT DE L’UTILISATEUR À SE SERVIR DE CET APPAREIL. Cet équipement a été testé et déclaré conforme aux limites des appareils numériques de classe B, conformément à la

section 15 de la réglementation de la FCC. Ces limites ont été

dénies pour fournir une protection raisonnable contre les interférences dangereuses au sein d’une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiations de fréquence radio s’il n’est pas installé et utilisé conformément aux instructions, et cela peut engendrer des interférences dangereuses pour les communications radio. Toutefois, il est impossible de garantir qu’aucune interférence ne sera produite au sein d’une installation spécique. Si cet appareil génère des interférences qui gênent la réception des émissions télévisuelles ou radio, ce qui peut être remarqué en activant ou en désactivant l’appareil, nous invitons l’utilisateur à essayer de corriger ces interférences en suivant l’une des mesures suivantes : - réorienter ou déplacer l’antenne de réception. - Augmenter la distance entre l’appareil et le récepteur. - Brancher l’appareil sur une prise diérente de celle auquelle le récepteur est branché. - Consulter le revendeur ou un technicien TV/radio qualié pour obtenir de l’aide. Aération IMPORTANT – L’unité risque de chauer lors de l’utilisation. Ne déposez aucun objet sur l’unité. Ne pas placer l’équipement dans une pièce entièrement fermée ou dans un casier ne disposant pas d’une aération susante. Vérier qu’aucun petit objet ne peut passer à travers des grilles d’aération. Si cela se produit, éteindre immédiatement l’appareil, le débrancher de la prise électrique et contacter votre revendeur pour obtenir de l’aide et des conseils. S’assurer que la ventilation est susante (au moins 20cm de jeu sur le dessus, le côté et l’arrière). Ne pas mettre d’objets sur le dessus de cet appareil. Ne pas poser sur un tapis ou toute autre surface molle, et ne pas obstruer les entrées d’air ou les grilles de sortie. Ne pas couvrir les grilles d’aération avec des objets tels que journaux, nappes, rideaux, etc.4 Emplacement Choisir avec précaution l’endroit pour installer votre équipement. Eviter de le placer directement face aux rayons du soleil ou près d’une source de chaleur. Aucune source de feu, telle que des bougies allumées, ne doit être placée sur l’appareil. Eviter également tous les emplacements qui pourraient occasionner des vibrations, ou un excès de poussière, de froid ou d’humidité. L’appareil peut être utilisé à des températures moyennes. L’appareil doit obligatoirement être installé sur une surface stable et de niveau. Ne pas placer l’équipement dans une pièce entièrement fermée ou dans un casier. Ne pas placer l’unité sur une surface instable ou sur une étagère. L’unité pourrait en eet tomber et cela pourrait blesser un enfant ou un adulte, sans oublier les dommages causés sur le produit. Ne pas positionner d’autres équipements au-dessus de l’unité. En raison des champs magnétiques répartis, aucune platine, ni aucun téléviseur CRT ne doit être positionné près de l’appareil pour éviter de possibles interférences. Les composants électroniques audio ont une période de rodage d’environ une semaine entière (s’ils sont utilisés plusieurs heures par jour). Cela permettra aux nouveaux composants de se stabiliser, et les propriétés sonores s’amélioreront avec le temps. Sources d’alimentation L’appareil doit être utilisé uniquement avec le type de source électrique indiqué sur l’étiquette. Si vous n’êtes pas certain du type d’alimentation disponible chez vous, merci de contacter votre revendeur ou l’entreprise chargée de l’alimentation électrique dans votre région. Utiliser le bouton du panneau avant pour éteindre l’appareil. Si vous n’avez pas l’intention d’utiliser l’appareil durant une longue période, le débrancher de la prise secteur. Surcharge Eviter de surcharger les installations électriques murales, ou les rallonges, car cela pourrait provoquer un risque d’incendie ou de décharge électrique. Les prises secteur surchargées, les rallonges, les câbles d’alimentation abîmés, une isolation endommagée ou craquelée et des prises cassées constituent des dangers. Cela pourrait provoquer une décharge ou un incendie. S’assurer que chaque câble est correctement inséré. Pour éviter des ronements ou des bruits de fond, ne pas mélanger les câbles d’interconnections avec le cordon d’alimentation ou les câbles d’enceintes. Nettoyage Pour nettoyer l’appareil, utiliser un chion non pelucheux et sec. Ne pas utiliser de produits liquides nettoyants comprenant de l’alcool, de l’ammoniac ou des abrasifs. Ne pas utiliser de spray sur ou près de l’unité. Mise au rebut des piles Merci de mettre au rebut les piles déchargées selon les dispositions en vigueur au niveau local en termes de recyclage et de protection de l’environnement. Connexions Avant toute connexion, s’assurer que l’alimentation électrique est coupée et n’utiliser que des raccordements adaptés. Réparations Ces unités ne sont pas réparable par l’utilisateur. Ne tentez jamais de réparer, de démonter ou de reconstruire l’unité s’il semble y avoir un problème. Une décharge électrique importante pourrait avoir lieu si cette mesure de précaution n’est pas respectée. En cas de problème ou de panne, merci de contacter votre revendeur. Cambridge Audio garantit ce produit contre tout défaut de pièces et de main d’oeuvre (dans les conditions stipulées ci-dessous). Cambridge Audio peut décider de réparer ou de remplacer (à sa propre discrétion) ce produit ou toutes pièces défectueuses de ce produit. La période de garantie peut varier selon le pays. En cas de doute, adressez-vous à votre revendeur. Veillez à toujours conserver la preuve d’achat de cet appareil. Pour une réparation sous garantie, veuillez contacter le revendeur Cambridge Audio agréé chez qui vous avez acheté ce produit. Si votre revendeur ne peut procéder lui-même à la réparation de votre produit Cambridge Audio, ce dernier pourra être envoyé par votre revendeur à Cambridge Audio ou à un service après-vente Cambridge Audio agréé. Le cas échéant, vous devrez expédier ce produit dans son emballage d’origine ou dans un emballage orant un degré de protection équivalent. Une preuve d’achat telle qu’une facture attestant que le produit est couvert par une garantie valable doit être présentée pour tout recours à la garantie. Cette garantie est annulée si (a) le numéro de série d’usine a été modié ou supprimé de ce produit ou (b) ce produit n’a pas été acheté auprès d’un revendeur Cambridge Audio agréé. Pour conrmer que le numéro de série n’a pas été modié ou que ce produit a été acheté auprès d’un revendeur Cambridge Audio agréé, vous pouvez appeler Cambridge Audio ou le distributeur Cambridge Audio de votre pays. Cette garantie ne couvre pas les dommages esthétiques ou les dommages dus ou faisant suite à des cas de force majeure, à un accident, à un usage impropre ou abusif, à la négligence, à un usage commercial ou à une modication d’une partie quelconque du produit. Cette garantie ne couvre pas les dommages dus ou faisant suite à une utilisation, à un entretien ou à une installation inappropriés ou à une réparation opérée ou tentée par une personne quelconque étrangère à Cambridge Audio ou qui n’est pas revendeur Cambridge Audio ou technicien agréé, autorisé à eectuer des travaux d’entretien et de réparation sous garantie pour Cambridge Audio. Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les produits vendus « EN L’ÉTAT » ou « AVEC TOUS LEURS DÉFAUTS ». LES RÉPARATIONS OU REMPLACEMENTS EFFECTUÉ(E)S DANS LE CADRE DE CETTE GARANTIE CONSTITUENT LE RECOURS EXCLUSIF DU CONSOMMATEUR. CAMBRIDGE AUDIO DÉCLINE TOUTE

RESPONSABILITÉ POUR TOUS DOMMAGES ACCESSOIRES OU

INDIRECTS RELATIFS LA RUPTURE DE TOUTE GARANTIE EXPLICITE OU IMPLICITE CONCERNANT CE PRODUIT. SAUF DANS LA MESURE PRÉVUE PAR LA LOI, CETTE GARANTIE EST EXCLUSIVE ET A PRÉSÉANCE SUR TOUT AUTRE GARANTIE, EXPLICITE OU IMPLICITE DE QUELQUE SORTE QUE CE SOIT, Y COMPRIS, MAIS SANS S’Y LIMITER, LA GARANTIE RELATIVE À L’APTITUDE DU PRODUIT À ÊTRE COMMERCIALISÉ ET À ÊTRE UTILISÉ DANS UNE APPLICATION PARTICULIÈRE. Certains pays et États des États-Unis n’autorisent pas l’exclusion ou la limitation des dommages accessoires ou indirects ou les exclusions de garanties implicites. Par conséquent, les limitations ou exclusions ci-dessus peuvent ne pas s’appliquer. Cette garantie vous accorde des droits juridiques spéciques, outre d’autres droits qui varient d’un état à un autre ou d’un pays à un autre. Pour toutes réparations, pendant ou après la garantie, veuillez contacter votre revendeur. Garantie limitée5 CP1/CP2 Connexions du panneau arrière Commandes du panneau avant 0dBL R

1. Prises d’entrée MC (CP2 seulement)

Si votre platine disque utilise une cellule à bobine mobile, connecter les sorties ici (0.5-1mV, 100 ohm, 220pF).

2. Mise à la terre de la platine

Si votre platine disque a un câble de mise à la terre séparé, connecter ici. Ceci permet d'obtenir un blindage pour le bras et l'ensemble des circuits sensibles de la platine.

3. Prises d’entrée MM

Si votre platine disque utilise une cellule à aimant mobile, connecter les sorties ici (3-5mV, 47k ohm, 220pF).

4. Sélecteur du type de cellule (CP2 seulement)

Faire correspondre ce sélecteur au type de cellule qu’utilise votre platine. MM pour une cellule à aimant mobile ou MC pour une cellule à bobine mobile.

Cette commande vous permet de régler précisément les niveaux de sortie des canaux gauche et droit. En position centrale, la sortie de chaque canal est identique.

6. Filtre subsonique (CP2 seulement)

Le ltre subsonique supprime le «grondement» très basse fréquence, causé par les imperfections du vinyle, qui peut aecter les performances de votre système.

Utiliser des câbles RCA pour connecter à une entrée de niveau ligne de votre amplicateur, comme Aux. NB. Ne pas connecter à une entrée phono.

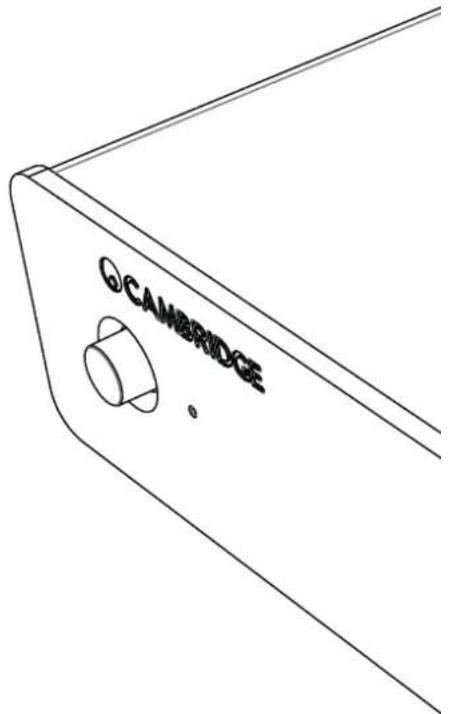

Une fois que vous avez terminé toutes les connexions à l'amplicateur et à la platine, brancher le cable du bloc d'alimentation dans une prise de courant et allumer l'appareil via bouton On/O du panneau avant . La LED sur le panneau avant indique que l'appareil est allumé. Noter que le 651P possède un relais de sortie, qui a un délai de 15 secondes après la mise sous tension. NB. Utiliser uniquement l'adaptateur secteur fourni.

Met l'appareil sous/hors tension.

Connexions Spécications techniques L R

Platine disque Amplicateur Bloc d'alimentation (PSU) CP1 CP2 Consommation maximale 5W 5W MM MC Gain @ 1kHz 39dB 39dB 55dB Puissance nominale 300mV 300mV 300mV Sensibilité pour la puissance nominale 3.35mV 3.35mV 3.35mV THD 20Hz-20kHz <0.009% <0.009% <0.009% Précision de la courbe RIAA <+/-0.65dB 25hz-20kHz <+/-0.3dB 20Hz-50kHz (sans ltre subsonique) <+/-0.3dB 20Hz-50kHz Rapport signal sur bruit en utilisant Audio Precision RIAA-1 >85dB 86dB >72dB Impédance d'entrée 47k Ohm 47k Ohm 100 Ohm Capacité d'entrée 220pF 220pF 220pF Marge de surcharge >30dB >30dB >30dB Couplages réciproques @ 20kHz >76dB >83dB >69dB Dimensions (HxLxP) 46 x 215 x 133 mm 46 x 215 x 133 mm Poids 0.8kg 0.9kg7 CP1/CP2 Résolution des problèmes L’appareil ne s’allume pas Assurez-vous que le bloc d’alimentation est correctement connecté à l’appareil. Assurez-vous que le bloc d’alimentation est complètement inséré dans la prise secteur et est allumé. Il n’y a pas de son Assurez-vous que l'appareil est branché. Vériez que votre platine disque est correctement connecté. Vériez que vos enceintes sont correctement connectées. Vériez que tous les câbles sont branchés correctement et que vous avez sélectionné la bonne entrée de l'amplicateur. Assurez-vous que le bon type de cellule a été sélectionné (MM ou MC) Il n’y a pas de son sur un canal Vériez que vos enceintes sont correctement connectées. Vériez que tous les câbles sont branchés correctement. Il y a un fort bourdonnement ou un ronement Vériez la platine et le bras de lecture pour un éventuel problème de câble de connexion ou de faute à la terre. Assurez-vous qu’aucune connexion n’est desserrée ou défectueuse. Assurez-vous que votre platine n’est pas trop près de l’amplicateur. Le volume est trop fort/bas Vériez que le type de cellule correspond au type d'entrée. Si une cellule MC est connectée sur une entrée MM, le volume sera très bas (et vice versa). Notez qu'il est possible d'obtenir des cellules MC de haut niveau qui sont conçues pour une entrée MM. Dans le cas où les solutions ci-dessus ne résolvent pas votre problème, veuillez consulter notre foire aux questions (FAQ) sur notre site Web: techsupport.cambridgeaudio.com Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.AP34375/1 © 2015 Cambridge Audio Ltd Cambridge Audio est une marque de Audio Partnership Plc Siège social : Gallery Court, Hankey Place London SE1 4BB, United Kingdom Déposée en Angleterre No. 2953313 www.cambridgeaudio.com
