MODE D'EMPLOI Noxon M520 TERRATEC

ADAPTATEUR RÉSEAU MULTIMÉDIA FULL HAUTE DÉFINIFTION! Les caractéristiques Lire les chiers vidéo, musique et image sur USB, sur Carte Mémoire ou en Réseau Realtek RTD 1073, une puce media puissante pour décoder Supports: LAN 10/100 Mbps, RJ-45 Supports: Wi iEEE802.11n (en option, un dongle USB Wi est nécessaire) Support Radio Internet MMS Rechercher les fonctions par le sommaire du menu (ID3 taggs exigé) Les formats de Cartes: SD/SD-HC/MMC/MS/MS Pro Vidéo: MPEG-1, MPEG-2, MPEG-4 : Xvid, WMV9, ISO, VOB, IFO, MP4, DAT, MOV, AVI, MKV, H264, TS,

Audio: MP3, Ogg, WMA Image: JPEG, BMP Sortie audio: Stéréo 2 Ch (RCA), SPDIF (optique) Sortie vidéo: HDMI 1.3a, Composite, Composant Fichier Système: NTFS/FAT32 Vitesse de transfert: USB 2.0 jusqu'à 480 Mbits/s Support système Windows jusqu'à XP/Vista/Win7, MAC OS >9/X La télécommande

Première utilisation de la télécommande. Avant d'utiliser la télécommande, il faut mettre les piles à l'intérieur. Comment mettre les piles dans la télécommande:

1. Glissez le couvert des piles à l'arrière de la télécommande

2. Vériez le sens des piles avec les symbols + et –

3. Glissez le couvert de la télécommande jusqu'à entendre un clap de fermeture

Attention: Ne jamais jetter les piles dans le feu. Note:

• Disposez les piles dans l'emplacement réservé à leur usage

• Il faut garder à l'esprit que les piles ne puissent nuire pas à l'environnement. Il faut toujours respecter les lois et les règlements en vigueur.

• Si la télécommande ne fonctionne pas correctement, ou leur exécution est lente, il faut remplacer les anciennes piles par des neuves

• Il faut toujours enlever les piles de la télécommande si elles sont usées ou si la télécommande reste longtemps sans être utilisée4

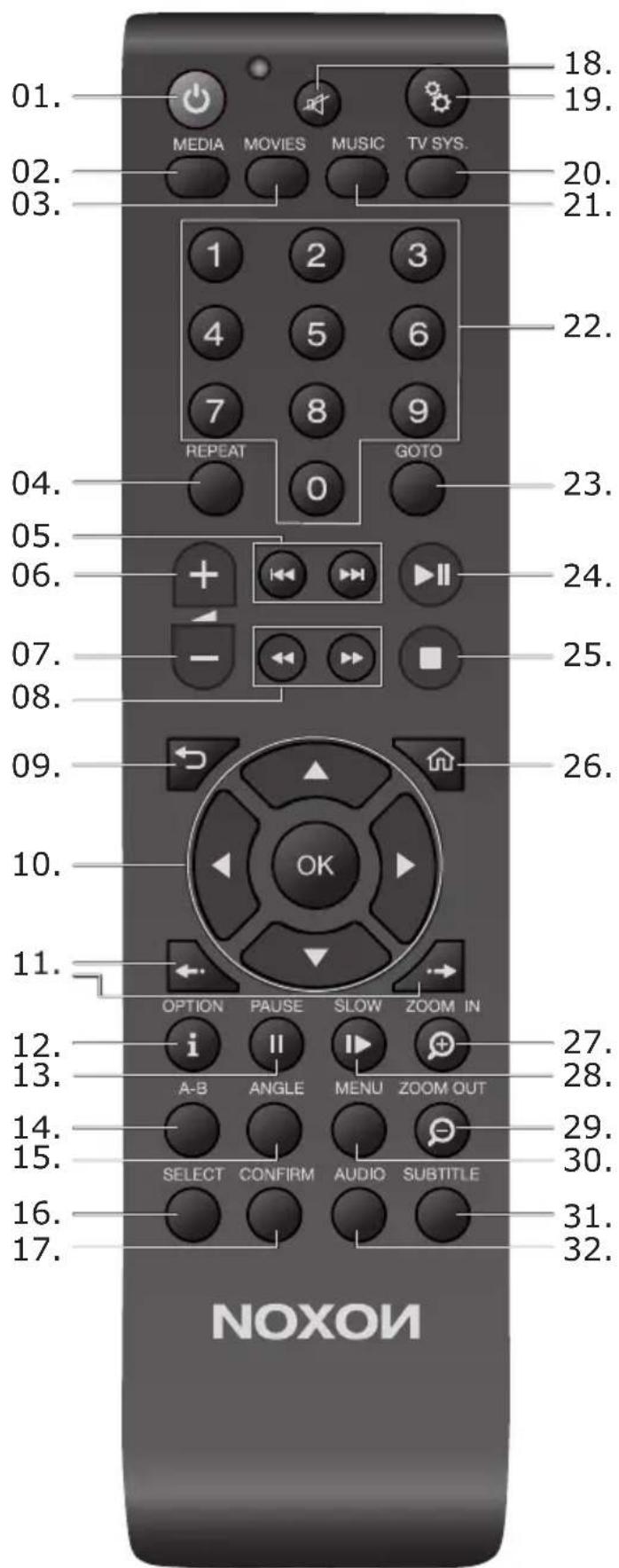

Sym- bole Touche Fonction

Veille MARCHE- ARRET Allume ou éteint le composant (mise en veille / sortie de veille). Pour mettre le composant hors tension, appuyez sur le bouton Power sur la face avant du boîtier jusqu'à ce que la DEL lumineuse s'éteigne (le composant doit ensuite être remis sous tension avant de pouvoir être allumé).

Navigateur de média Permet d'accéder au menu Média. 3 Films Permet d'accéder au menu Film. 4 Répéter Répète le chier ou la liste actif(ve).

Suivant / Précédent Permet d'aller au chapitre/chier suivant ou précédent. Dans une liste, afche la page suivante ou précédente.

Retour rapide / avance rapide Permet de faire un retour ou une avance rapide. Pour augmenter la vitesse, appuyer plusieurs fois. 9 Retour Afche l'écran précédent.

Touches de navigation Appuyez sur ces touches pour sélectionner les options du menu, et conrmez la sélection avec OK.

Saut (avant/arrière) Faire un saut en avant/en arrière dans le lm. 12 Options/Info Afche/masque la barre d'information. 13 Pause Interrompt momentanément la lecture en cours.

Marquer le début / la n Dénit la marque de début ou de n (en appuyant une deuxième fois) d'un passage à répéter.

Perspective de caméra Changer la perspective de la caméra. 16 Sélection Sélectionner des chiers.6

Sym- bole Touche Fonction 17 Ajouter Ajoute la sélection à une liste de lecture. 18 Muet Désactive/active la sortie audio. 19 Conguration Permet d'accéder au menu de conguration. 20 Format TV Bascule entre NTSC, PAL, 480P, 576P, 720P, 1080I et 1080P. 21 Musique Permet d'accéder au menu Musique.

Touches numériques Saisie des données numériques. 23 Aller à/Chercher Permet d'atteindre un passage donné. Précisez le titre, le chapitre et la marque horaire à atteindre. Applique un ltre au dossier actif pour chercher le chier souhaité (ne parcourt pas les sous-répertoires). 24 Lecture/Pause Interrompt momentanément la lecture en cours ou la reprend. 25 Stop Arrête la lecture. 26 Accueil Afche l'écran principal. 27 Agrandir Fait un zoom avant. Appuyer plusieurs fois pour agrandir davantage. 28 Ralenti Permet de visionner le chier au ralenti. 29 Réduire Fait un zoom arrière. 30 Menu Afche le menu contextuel.

Sélection du sous-titre Afche/masque les sous-titres.Pour changer la langue des sous-titres, appuyer plusieurs fois.

Sélection des pistes audio Sélection de la piste audio. Pour changer la piste audio, appuyer plusieurs fois.8

Connexion à la prise de courant (1) Reportez-vous au schéma et connectez la che de l'adaptateur AC à la prise Jack DC du lecteur (2) Reportez-vous au schéma et branchez la prise de l'adaptateur à la prise de courant (3) Allumez le bouton M/A sur la façade Connexion A/V Connexion composite (1) Reportez-vous au schéma et branchez le câble (de 3 couleurs) sur les prises RCA de Sortie A/V du lecteur (2) Reportez-vous au schéma et branchez le câble (de 3 couleurs) sur les prises RCA d'Entrée TV

Connexion des composantes (1) Reportez-vous au schéma et branchez le câble (de 3 couleurs) aux prises RCA du composant du lecteur (2) Reportez-vous au schéma et branchez le câble (de 3 couleurs) aux prises RCA du composant de la TV La connexion audio utilisant la prise RCA de Sortie du composant A/V Première Méthode: Utilisant une Sortie audio de la prise RCA de Sortie A/V Seconde Méthode: Utilisant une Sortie audio de la prise Toslink du S/PDIF Optique Connexion HDMI (1) Reportez-vous au schéma et branchez le câble HDMI à la prise HDMI du lecteur (2) Reportez-vous au schéma et branchez l'autre extrémité du câble à la prise HDMI de la TV

(1) Branchez le câble Toslink sur la bre optique du SPDIF du lecteur (câble non fourni) (2) Reportez-vous au schéma et branchez l'autre extrémité du câble Toslink à un amplicateur Audio numérique (non fourni) Vue de face

1) Fenêtre infrarouge

4) Bouton Marche/Arrêt

2) Fente pour Carte Mémoire

1) Prise d'alimentation

5) Prises stéréo G/D

CONNECTER UN APPAREIL USB OU UNE CARTE MÉMOIRE AU M520 Connecter un appareil USB (comme une clé USB ou USB HDD) (1) Vériez que le lecteur est en marche (2) Branchez le médium amovible sur l'un des port USB du lecteur, De cette façon, vous pouvez sélectionner le contenu du dispositif USB Connecter une Carte Mémoire La carte mémoire peut être insérée dans la fente à carte (1) Reportez-vous au schéma pour insérer correctement la carte mémoire dans la fente (2) Insérez la carte en suivant la èche indicatrice selon le schéma De cette façon, vous pouvez sélectionner le contenu de la carte mémoire

CONNEXION EN ETHERNET

Connxion en Ethernet LAN Pour connecter en LAN (Réseau Local), il faut avoir un câble réseau de type cat5, cat5e ou cat6 (câble non fourni) (1) Connectez le câble dans l'emplacement RJ45 du M520 (2) Connectez l'autre extrémité du câble au RJ45 du Routeur, du Switch ou du Hub

(1) Vériez que le lecteur est allumé (2) Branchez l'adaptateur USB pour Wi LAN (ex. Dongle WiFi USB) sur un port USB du M52010

Entrez dans l'interface musique, il supporte uniquement les chiers et les dossiers images qui pourront être lus. Le lecteur supporte les chiers audio au format MP3, WMA et OGG. Vous pouvez naviguer avec l'option ltre (Date, Dossier, Récent, Liste, Tous musiques, Artiste, Genre ou Album) en sélectionnant l'icône Musique et en utilisant le bouton HAUT et BAS pour un délement des options. Contrôle de la lecture audio LECTURE/PAUSE Début/Pause de la Lecture FR/FF Retour rapide ou Avance rapide. Appuyez plusieurs sur ce bouton pour sélectionner la vitesse PRECEDENT/SUVANT Appuyez sur ce bouton pour aller à la piste Précédente/Suivante RECHERCHE Rechercher un chier musique OPTION Masquer ou Afcher la barre outil pendant la lecture VOL + /- Augmenter/Diminuer le volume sonore Les options pour la lecture audio Pendant la lecture audio, appuyez le bouton OPTION. La barre outil apparaît sur l'écran. La barre outil dispose de quelques icones de commandes pour personnaliser la lecture audio. Les fonc- tions de gauche à droite sont celles du mode Répéter, Aléatoire et Informations. Recherche Rapide Vous pouvez faire une recherche de chier média en utilisant l'option ltre pour trouver un chier média spécique. Appuyez sur le bouton RECHERCHE qui va parcourir le chier audio dans la bibliothèque des chansons.

Entrez dans l'interface photos, il supporte uniquement les chiers et les dossiers photos qui pourront être lus. Le lecteur supporte les chiers en JPG/JPEG/BMP. Vous pouvez naviguer avec l'option ltre (Date, Dossier, Récent ou Toutes photos) en sélectionnant l'icône Photos et en utilisant le bouton HAUT et BAS pour un délement des options. Contrôle lecture Photos PRECEDENT/SUIVANT Appuyez sur ce bouton pour aller à la piste Précédente/Suivante GAUCHE/DROIT Rotation de la photo dans tous les angles OPTION Masquer ou Afcher la barre outil pendant la lecture STOP Arrêt de la lecture Les options pour la lecture photo Pendant la lecture audio, appuyez le bouton OPTION. La barre outil apparaît sur l'écran La barre outil dispose de quelques icones de commandes pour personnaliser la lecture photo. Les fonctions de gauche à droite sont celles du mode Zoom Avant, Zoom Arrière, Rotation et Informa- tions. Recherche Rapide Vous pouvez faire une recherche de chier média en utilisant l'option ltre pour trouver un chier média spécique. Appuyez sur le bouton RECHERCHE qui va parcourir le chier photo dans la bibliothèque des photos.10

LECTURE FILM Entrez dans l'interface lm, il supporte uniquement les chiers et les dossiers lms qui pourront être lus. Le lecteur supporte les chiers en AVI/MKV/MPG/MOV/M2TS. Vous pouvez naviguer avec l'option ltre (Date, Dossier, Récent, Liste ou Tous Films) en sélectionnant l'icône Film et en utilisant le bouton HAUT et BAS pour un délement des options. Contrôle lecture Film LECTURE/PAUSE Début/Pause de la Lecture PRECEDENT/SUIVANT Appuyez sur ce bouton pour aller à la piste Précédente/Suivante FR/FF Retour rapide ou Avance rapide. Appuyez plusieurs sur ce bouton pour sélectionner la vitesse OPTION Masquer ou Afcher la barre outil pendant la lecture STOP Arrêt de la lecture VOL +/- Augmenter/Diminuer le volume sonore

Pendant la lecture du lm, appuyez le bouton OPTION. La barre outil apparaît sur l'écran La barre outil dispose de quelques icones de commandes pour personnaliser la lecture de lm. Les fonctions de gauche à droite sont celles du mode Zoom Avant, Zoom Arrière, Répéter, Sous-titre et Informations. Recherche Rapide Vous pouvez faire une recherche de chier média en utilisant l'option ltre pour trouver un chier média spécique. Appuyez sur le bouton RECHERCHE qui va parcourir le chier lm dans la bibliothèque des lms. Tous les Fichiers Tous les chiers vous autorisent à parcourir et à lire les chiers de musique, de photo et de lm qui sont stockés sur un boîtier externe en USB, sur une Carte et en Réseau.12
