Caratteristiche principali Riproduce video, musica e visualizza i le immagine da USB, schede di memoria o della rete Powerful Media Decoding Chip Realtek RTD1073 Supporta: LAN 10/100 Mbps, RJ-45 Supporta: WiFi iEEE802.11n (dongle USB Wi-Fi opzionale richiesto) Supporta gli MMS Internet Radio Funzione di ricerca dalla libreria menu (tag ID3 richiesto) Cardreader formati: SD/SD-HC/MMC/MS/MS Pro Video: MPEG-1, MPEG-2, MPEG-4: Xvid, WMV9, ISO, VOB, IFO, MP4, DAT, MOV, AVI, MKV, H.264, TS,

Audio: MP3/OGG/WMA/WAV/AAC Immagine: HD-JPEG, JPG, BMP Audio out: Stereo 2 Chinch (RCA), SPDIF (optical) Video out: HDMI 1.3a, Composite, Component File System: NTFS/FAT32 Velocità di trasferimento: USB 2.0 bis zu 480 Mbit/s Suporta Windows no a XP/Vista/Win7, MAC OS >9/X Telecomando TELECOMANDO Prima di utilizzare la prima volta il telecomando, installare le batterie! Per installare delle batterie nel telecomando: (1) Far scorrere il coperchio della batteria al largo della parte posteriore del telecomando (2) Installare batterie i simboli + e – nel vano batteria. (3) Fare scorrere il coperchio della batteria per il telecomando no a quando la serratura scatta. Attenzione: Non gettare le batterie nel fuoco. Nota:

• Smaltire le batterie in una zona designata smaltimento.

• Le batterie devono sempre essere eliminati con l'ambiente in mente, sempre smaltiere le batterie in conformità con le leggi e regolamenti.

• Se il telecomando non funziona correttamente, o se il campo di funzionamento è ridotta, sostituire le batterie con quelle nuove

• Se necessario sostituire le batterie nel telecomando, sempre sostiruire entrambe le pile con pile nuove. Non mescolare mei tipi di batterie o utilizzare batterie nuove e usate in combinazione.20

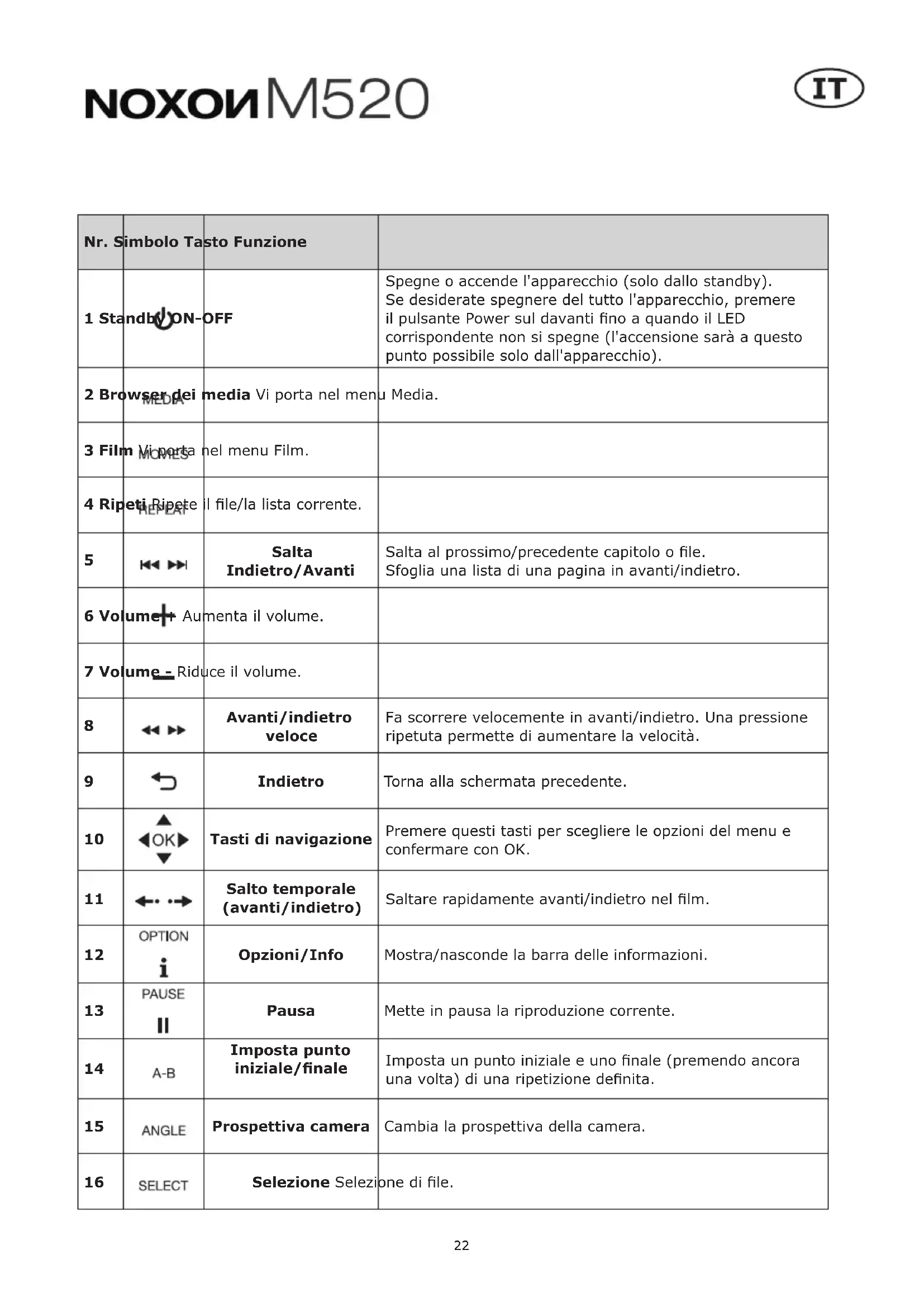

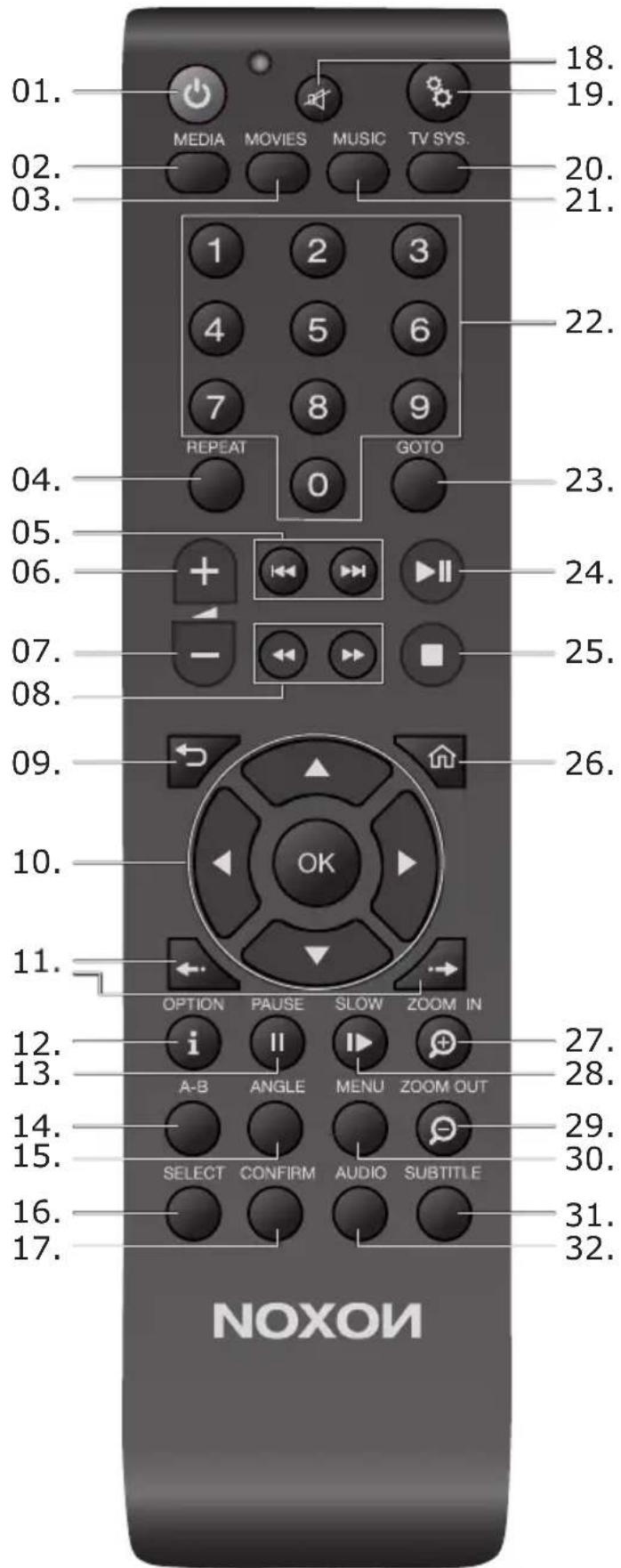

Nr. Simbolo Tasto Funzione 1 Standby ON-OFF Spegne o accende l'apparecchio (solo dallo standby). Se desiderate spegnere del tutto l'apparecchio, premere il pulsante Power sul davanti no a quando il LED corrispondente non si spegne (l'accensione sarà a questo punto possibile solo dall'apparecchio). 2 Browser dei media Vi porta nel menu Media. 3 Film Vi porta nel menu Film. 4 Ripeti Ripete il le/la lista corrente.

Salta Indietro/Avanti Salta al prossimo/precedente capitolo o le. Sfoglia una lista di una pagina in avanti/indietro. 6 Volume + Aumenta il volume. 7 Volume - Riduce il volume.

Avanti/indietro veloce Fa scorrere velocemente in avanti/indietro. Una pressione ripetuta permette di aumentare la velocità. 9 Indietro Torna alla schermata precedente. 10 Tasti di navigazione Premere questi tasti per scegliere le opzioni del menu e confermare con OK.

Salto temporale (avanti/indietro) Saltare rapidamente avanti/indietro nel lm. 12 Opzioni/Info Mostra/nasconde la barra delle informazioni. 13 Pausa Mette in pausa la riproduzione corrente.

Imposta punto iniziale/nale Imposta un punto iniziale e uno nale (premendo ancora una volta) di una ripetizione denita. 15 Prospettiva camera Cambia la prospettiva della camera. 16 Selezione Selezione di le.22

Nr. Simbolo Tasto Funzione 17 Aggiungi Inserisce la selezione ad una lista di riproduzione. 18 Muto Spegne/accende la riproduzione audio. 19 Impostazioni Premere per raggiungere il menu di impostazione. 20 Formato TV Commuta tra NTSC, PAL, 480P, 576P, 720P, 1080I, e 1080P. 21 Musica Vi porta nel menu Musica.

Tasti numerici Inserimento di cifre. 23 Vai a/Cerca Salta ad un determinato punto del brano. A tale scopo indicare brano, capitolo e tempo. Filtra la cartella corrente per trovare determinati le di media (non cerca nelle sottocartelle). 24 Riproduci/Pausa Mette in pausa/riprende la riproduzione. 25 Stop Ferma la riproduzione. 26 Home Mostra la schermata principale. 27 Ingrandisci Ingrandisce l'immagine. Una pressione ripetuta aumenta il livello di zoom. 28 Moviola Rallenta la riproduzione. 29 Riduci Riduce l'immagine. 30 Menu Vi porta nel menu contestuale.

Selezione sottotitoli Mostra/nasconde i sottotitoli. Una pressione ripetuta cambia la lingua dei sottotitoli.

Selezione tracce audio Selezione della traccia audio. Una pressione ripetuta cambia la traccia audio.24

CONNESSIONI GENERALI Qui di seguito è descritto la prima installazione del M520. Collegamento alimentazione (1) Collegare l'alimentatore per l'M520 (vedi graco). (2) Collegare l'alimentatore con la rete elettrica vedi graco). (3) Premere il pulsante ON / OFF di alimentazione a pannello frontale su ON Collegamento audio / video Composito / uscita stereo Collegare un A / V cavo (giallo, bianco, rosso), corrispondenti a colori A / V IN della vostra TV / audio e il sistema A / V OUT della M520 (vedi graco). In questo modo, si può godere il contenuto del lettore sul televisore o altri dispositivi di visu- alizzazione. Componente di connessione Collegare un cavo component (rosso, verde, blu, i colori con i corrispondenti componenti) nel dispositivo IN della TV e OUT Componente della M520 (vedi graco). Per l'audio, ci sono due opzioni disponibili: Collegare le uscite stereo (rosso, bianco), A / V OUT per A / V IN del televisore / dispositivo audio. Collegare l'uscita SPDIF della M520 (ottico), con la S / PDIF IN sul proprio televisore / dispositivo audio. Grazie a questo collegamento è anche possibile godere il contenuto video, musica e foto della M520 in televisione Uscita HDMI Collegare un cavo HDMI (non in dotazione), con la presa HDMI IN sul proprio televisore e il dispositivo HDMI OUT della M520 (vedi graco). Grazie a questo collegamento tramite un singolo cavo, è possibile utilizzare la massima quali- tà audio e video disponibili. Dispositivo di connessione audio digitale (cavi non inclusi). Collegare la presa S / PDIF della M520 (ottico), con la S / PDIF IN sul proprio televisore / dispositivo audio. (1) Se si dispone di un cavo in bra ottica (non incluso), collegare il connettore Toslink del cavo ottico per collegare l'M520 (vedi graco). (2) Collegare l'altra collegare il cavo coassiale o via cavo in bra ottica per il vostro dispositivo audio digitale (non fornito). Vista frontale

3) LED di alimentazione

4) Pulsante di alimentazione

1) l'interfaccia USB 2.0 Host

4) interfaccia composito

8) S / PDIF ottico interfaccia

COLLEGAMENTO DI UN DISPOSITIVO USB O MEMORY CARD PER M520 Collegamento di un dispositivo USB (come chiavetta USB HDD o USB) (1) Assicurarsi che il lettore è acceso (2) Collegare il cavo di alimentazione USB HUB USB Custodia e USB Pen Drive, USB DVD-ROM a una delle porte USB host di questo giocatore. In questo modo, è possibile visualizzare il contenuto sul dispositivo USB. Collegamento di una scheda di memoria Inserire una scheda di memoria supportata nella slot. (1) Seguire l'immagine per inserire la memory card slot per la scheda correttamente (2) Inserire la carta seguendo la freccia puntatore nella foto. In questo modo, è possibile sfogliare il contenuto sulla memory card. CONNESSIONE ETHERNET Connessione LAN Ethernet Per connettersi a una LAN (Local Area Network) è necessario un CAT5, CAT5E o cat6 rete via cavo (non incluso). (1) Collegare uno dei tappi sul cavo per la M520 della presa RJ45 LAN; (2) Collegare l'altra spina in una porta LAN RJ45 su router, switch, hub o dispositivi. WLAN connessione Ethernet ( Adattatore WiFi USB non incluso) (1) Assicurarsi che il lettore è acceso; (2) Collegare l'USB Adapter Wireless LAN (Wi-Fi, cioè USB Adattatore) alla porta host USB della M520.26

LA RIPRODUZIONE DI MUSICA

Nell interfaccia vengono visualizzato i dati supportati audio le e cartelle. Questo lettore supporta le MP3, WMA, OGG e le audio. È possibile navigare utilizzando un ltro di opzione (Data, cartelle, recenti, Playlist, musica, Artista, Album o Genere) selezionando l'icona Musica e utilizzando il pulsante UP e DOWN per scorrere attraverso le opzioni elencate. Controllo durante la riproduzione di musica PLAY/PAUSE Avviare la riproduzione e la pausa. FR / FF L'avanzamento rapido / riavvolgimento. Premere di più aumenta la velocità. PREV / NEXT Vai alla precedente o successivo salto brano musicale. GOTO Cerca un le musicale OPTION Visualizzare o nascondere la barra degli strumenti della musica durante la riproduzione. VOL+/- Aumentare o diminuire il volume Musica Riproduzione Opzioni Durante la riproduzione musicale, premere il pulsante OPTION. La barra degli strumenti musicali si apre nella parte inferiore dello schermo. La musica ha diversi strumenti di comando icone per la riproduzione della musica alle vostre esigenze. I comandi sono Ripeti, Casuale, informazioni. Ricerca rapida È possibile cercare un le multimediale con l'attuale ltro della cartella per la ricerca di le specici. Premere il pulsante GOTO, mentre si spostano i le musicali nella navigazione libreria musicale.

LA RIPRODUZIONE FOTOGRAFICA

Entra nella foto interfaccia, supportato solo dati di inmagine e la cartella verrà visualizzato. Questo lettore supporta JPG / JPEG / BMG / le. È possibile navigare utilizzando un ltro di opzione (Data, cartelle, recenti o Tutti foto), selezionando l'icona e foto utilizzando il pulsante UP e DOWN per scorrere attraverso le opzioni elencate. Controllo durante la riproduzione di foto PREV / NEXT Vai alla foto successiva o precedente. LEFT / RIGHT Accendere una foto in qualsiasi angolo . OPTION Visualizzare o nascondere la barra degli strumenti immagine durante la riproduzione. STOP Arresto della riproduzione.

Durante la riproduzione, premere il tasto OPTION. L'immagine della barra degli strumenti si apre sul fondo dello schermo. La foto ha diversi strumenti di comando icone per personalizzare delle foto alle tue esigenze. I comandi sono zoom in, zoom out, ruotare l'immagine e l'informazione. Ricerca rapida È possibile cercare un le multimediale da ltro cartella corrente per individuare le speciche di le mul- timediale. Premere il pulsante GOTO foto durante la navigazione dei le nella foto libreria.26

Entra in lm interfaccia, supportato solo lm e le cartella verrà visualizzato. Questo lettore supporta le AVI/MKV/MPG/MOV/M2TS. È possibile navigare utilizzando un ltro di opzione (Data, cartelle, recenti, brani o Tutti i lm), selezio- nando l'icona e il lmato utilizzando il pulsante UP e DOWN per scorrere attraverso le opzioni elencate.

PLAY/PAUSE Inizia / pausa la riproduzione. PREV / NEXT Visualizza la precedente o successiva del le / capitolo. FR/FF Riavvolgimento rapido o avanzamento rapido. Premere ripetutamente per selezionare la velocità OPTION visualizzare o nascondere la barra degli strumenti di lm durante la riproduzione. STOP Arresta la riproduzione. VOL+/- Premere per aumentare / diminuire il volume.

Durante la riproduzione del lm, premere il pulsante OPTION. Il lm si apre barra degli strumenti nella parte inferiore dello schermo. Il lm ha diversi strumenti di comando icone per personalizzare il modo di giocare lmato. Le funzioni da sinistra a destra sono di zoom in, zoom out, ripeto, sottotitolo, info. Ricerca rapida È possibile cercare un le multimediale da ltro cartella corrente per individuare le speciche di le mul- timediale. Premere il pulsante GOTO lmati durante la navigazione nel lm biblioteca.

La tutti i le consente di sfogliare e riprodurre musica, foto e lmati memorizzati su un altro dispositivo USB, Card e di rete.28
