MODE D'EMPLOI PTouch PT2460 BROTHER
Merci d'avoir choisi cette P-touch!
Grâce à votre nouvelle P-touch, vous disposez d'un vaste choix de caractères, de tailles et d'encadrements, qui vous permettront de créer des étiquettes adaptées à tous vos besoins. De plus, les différents types d'étiquettes pré-formatées mises à votre disposition vous permettront d'étiqueter rapidement et facilement des panneaux de répartition, des câbles, des connecteurs, ainsi qu'une multitude d'autres éléments.
Avec votre P-touch, vous pourrez imprimer des étiquettes lisibles et durables en un tour de main. La qualité et les performances de cette P-touch ne cesseront de vous étonner, que ce soit à l'usine ou sur le terrain.
La P-touch est très facile à utiliser. Cependant, nous vous conseillons de lire ce manuel avant la première utilisation et de le garder à portée de main si vous souhaitez le consulter ultérieurement.
Nous, BROOTHER INDUSTRIES, LTD.
déclarons que ce produit est conforme aux principales exigences et autres dispositions pertinentes des directives 2004/108/CE et 2005/32/CE.
L'adaptateur AD-24ES est conforme aux principales exigences et autres dispositions pertinentes de la directive 2006/95/CE.
La Déclaration de conformité se trouve sur notre site Web. Visitez notre site à l'adresse http://solutions.brother.com -> choisissez une région (par ex. Europe) -> sélectionnez votre pays -> choisissez votre modèle -> cliquez sur « Manuels » -> cliquez sur Déclaration de conformité (* Sélectionnez la langue le cas échéant).
Présentation de l'ordinateur 1
Face avant et face arrière 1
Clavier et écran à cristaux liquides 2
Piles et cassettes de ruban 4
Installation des piles et d'une cassette de ruban 4
Nettoyage 7
Nettoyage de la tête d'impression, des rouleaux et du coupe-ruban 7
Adaptateur secteur 8
Branchement de l'adaptateur secteur 8
Opérations élémentaires 14
Choix de fonctions, de paramètres, de configurations et de groupes 14
Choix de la configuration par défaut 14
Confirmation d'allumage 14
Annulation d'un choix 14
Saisie de données 15
Saisie et modification de texte 15
Saisie d'un caractère accentué 17
Saisie d'un code-barres 18
Configuration de la longueur d'une étiquette 23
Configuration de la taille d'une marge 23
Encadrement de texte 24
Configuration de la taille des caractères 25
Configuration de la largeur des caractères 26
Configuration du style des caractères 27
Utilisation de gabarits pré-définis de mise en forme automatique 29
Impression d'étiquettes 30
Aperçu de la composition de l'étiquette 30
Avance du ruban 30
Impression d'une étiquette 30

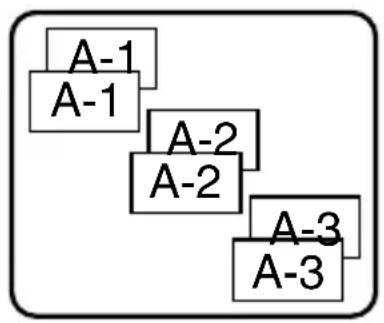

Utilisation des fonctions spéciales d'impression 31
Stockage et rappel de fichiers 35
Stockage de texte d'étiquette 35
Rappel d'un texte stocké 36
Suppression d'un texte stocké 36
4. Réglages de l'appareil 37
Sélection des paramètres d'avance et de coupure du ruban 37
Réglage du contraste de l'écran 38

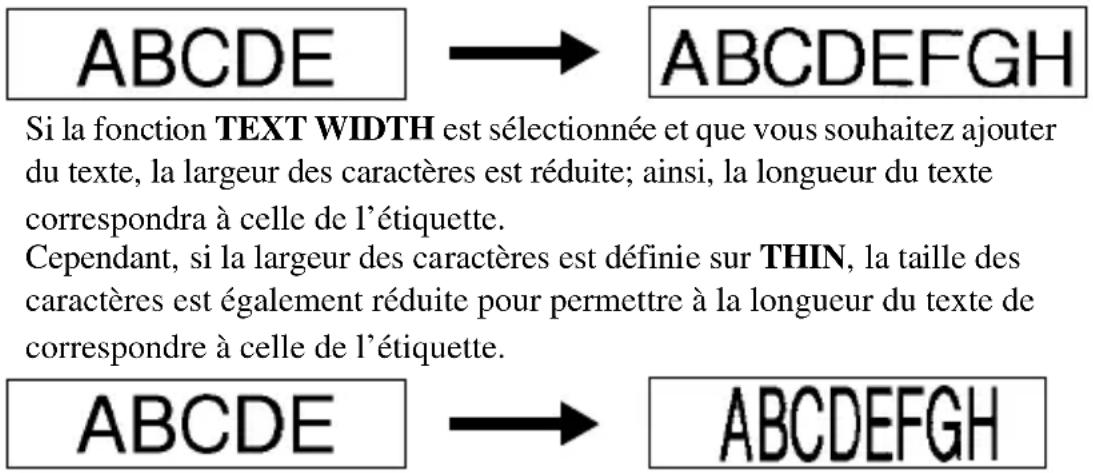

Réglage de la fonction RÉduction automatique 38
Calibrage de la longueur de l'étiquette 39
Mise à jour régulière de la catégorie de symboles PERSONAL 39
Affichages des informations relatives aux versions 39
5. Annexes 40
Détection de pannes 40
Liste des messages d'erreur 41
Spécifications de l'appareil 45
Matériel 45
Logiciel 45
Accessoires 46
Index 51

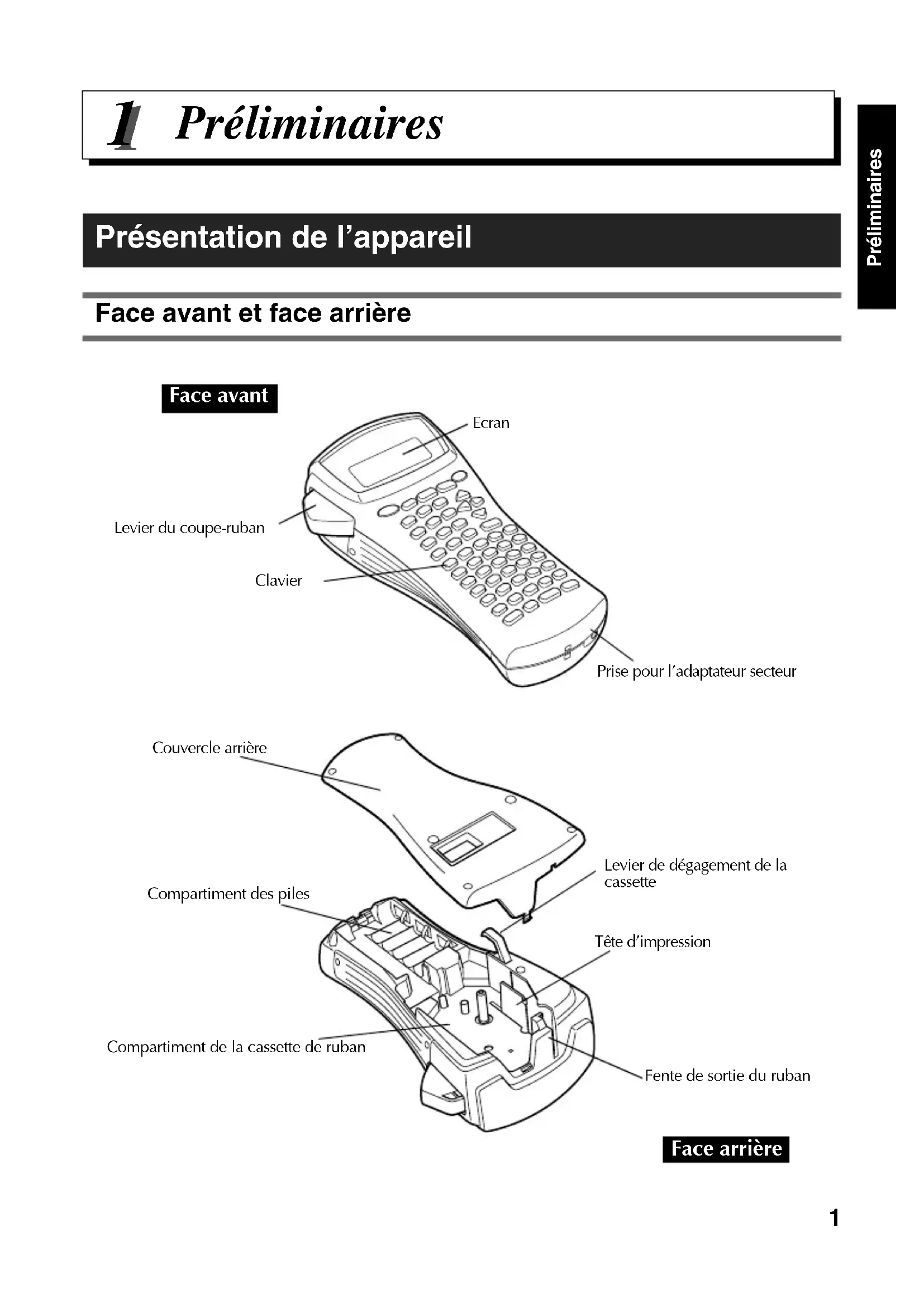

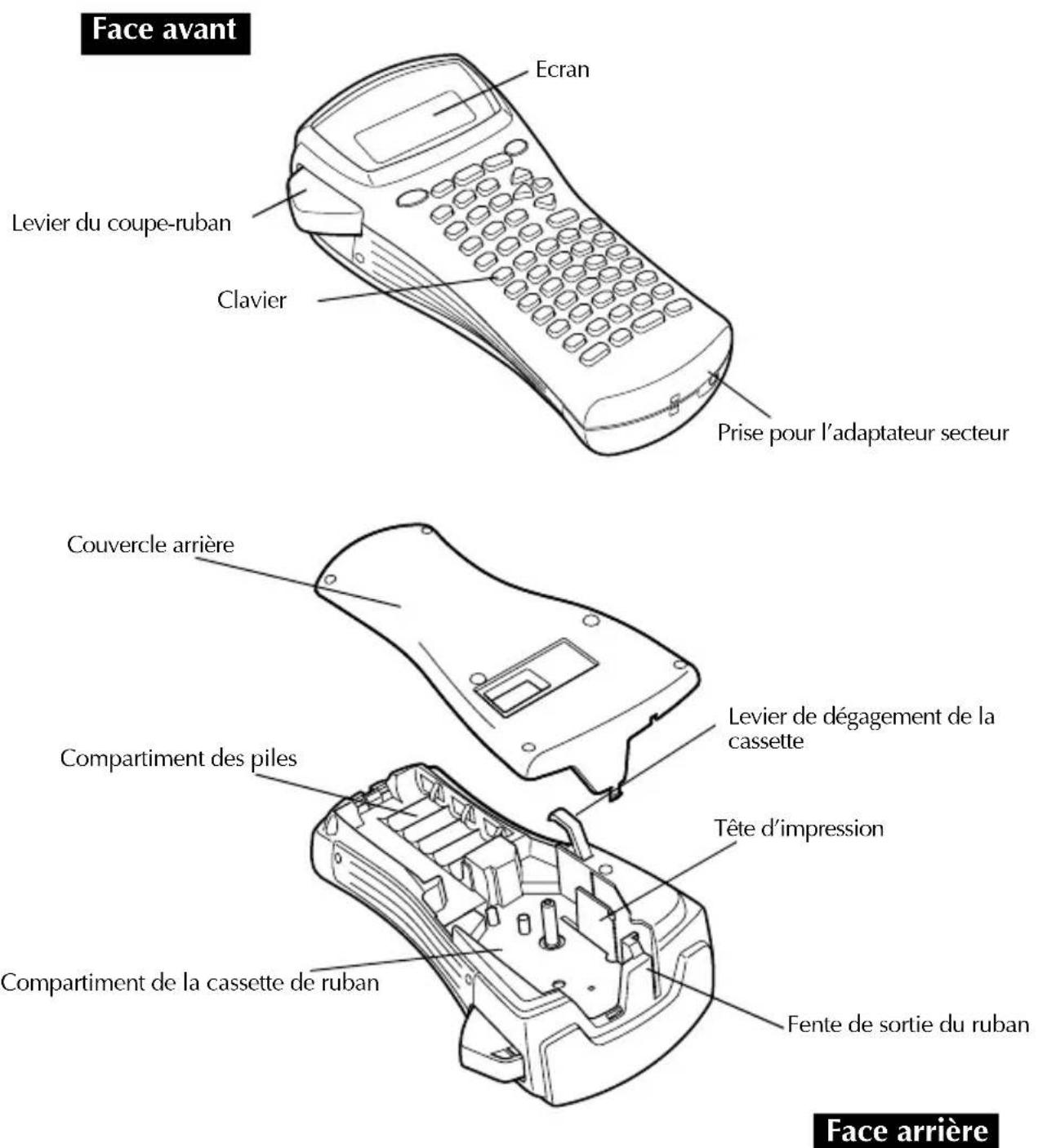

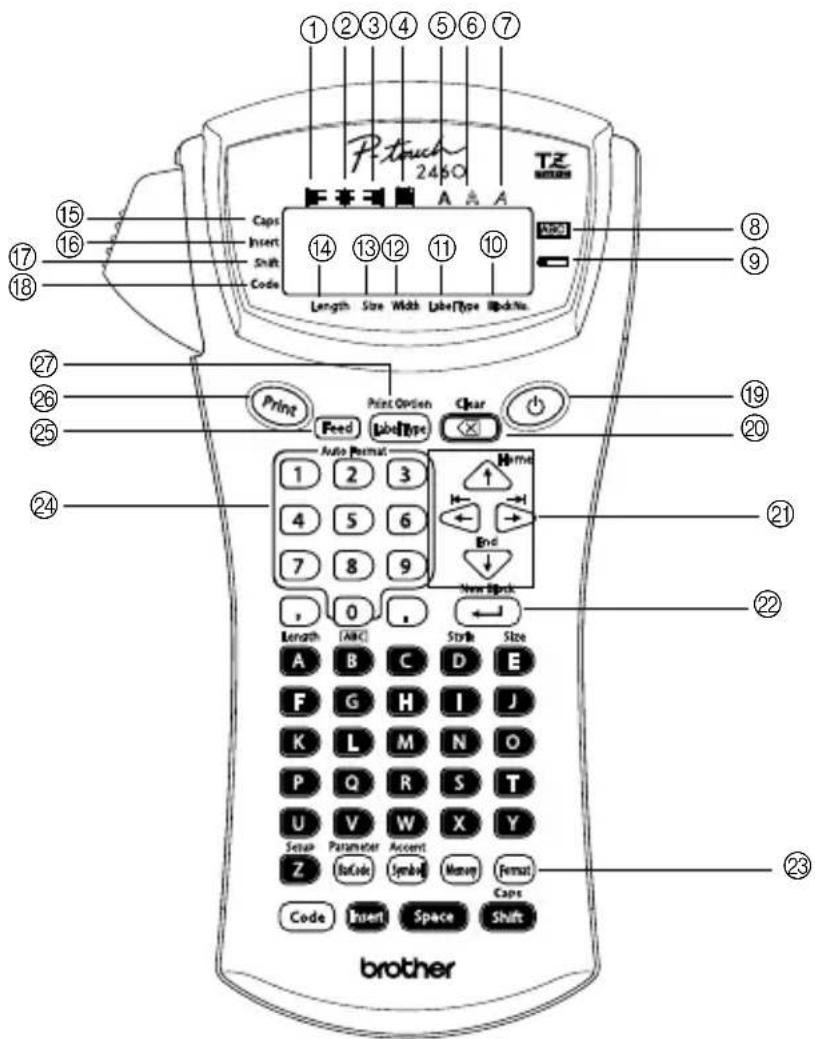

Face avant et face arrière
① Alignment horizontal à gauche (Left) (page 28) ② Alignment horizontal centre (Center) (page 28) ③ Alignment horizontal à droite (Right) (page 28) ④ Alignment horizontal justifié (Justified) (page 28) ⑤Style typographique gras (bold) (page 27) ⑥ Style typographique contour (outline) (page 27) ⑦ Style typographique italique (italic) (page 27) ⑧Encadrement (page 24) ⑨ Piles faibles (page 5) 10Nombre de blocs (page 16) ①Paramètre Format d'étiquette (page 9) ① Paramètre Largeur (page 26)
(3) Paramètre Taille (pages 25 & 26) (4)Paramètre Longueur (page 23) 15 Mode Caps (majuscules) (page 15) 16Mode Insertion (page 16) ⑦Mode Shift (majuscule) (page 15) 18Mode Code (page 15) ⑲ Touche d'Alimentation (page 8) Touche de Correction (pages 14 & 17) ② Touches de Déplacement du curseur (page 14) ② Touche de Retour a la ligne (pages 14 & 16) 23 Mis e en page generale (page 25) Touches numériques (page 29) ⑤ Touche d'Avance du ruban (page 30) ② Touche Impression (page 30) ②Format d'étiquette (page 9)
Précautions importantes
- N'utilisez que des rubans Brother TZ dans cet appareil. N'utilisez jamais de rubans ne portant pas la marque TZ TAPE
- Ne tirez pas sur le ruban, vous risqueriez de l'endommager.
- N'utilisez pas votre appareil dans un endroit très poussièreux. Protégez-le de la lumière directe du soleil et de la pluie.
- N'installez pas votre appareil dans un endroit surchauffé ou humide. Veillez à ne jamais le laisser sur le tableau de bord ou sur la plage arrêté de votre véhicule.
- Conservez vos cassettes de ruban à l'abri de la lumière directe du soleil, de l'humidité et de la poussière.
- Ne laissez pas de caoutchouc ou de vinyle sur l'appareil trop longtemps. Ces matières pourraient laisser une trace.
- N'utilisez ni alcool, ni solvant organique pour nettoyer l'appareil. Utilisez uniquement un chiffon doux et sec.
- Ne déposez aucun objet étranger ou lourd sur l'appareil.
- Pour éviter de vous blesser, ne touchez pas la lame du coupe-ruban.
- Utilisez uniquement l'adaptateur secteur spécifique conçu pour cet appareil. L'utilisation de tout autre adaptateur annulera la garantie.
- Ne démontrez jamais l'adaptateur secteur.
- Si vous n'utilisez pas l'appareil pendant une longue période, débranchez l'adaptateur secteur et/ou retirez les piles pour éviter qu'elles ne fuient et n'endommagent l'appareil.
- Utilisez six piles AA alcalines ou rechargeables (Ni-Cd ou Ni-MH).
- Ne démontez jamais la P-touch.
Piles et cassettes de ruban
Cet appareil a été spécialement conçu pour faciliter et accélérer le changement des piles et des cassettes. Une fois les piles insérées, vous pouvez utiliser cet appareil portatif et peu encombrant n'importe où. Il existe un vaste choix de types, de couleurs et de tailles de cassettes de ruban TZ compatibles avec votre appareil. Mettez cette diversité au profit de votre créativité en produisant des étiquettes de couleurs et de styles adaptés à vos besoins.

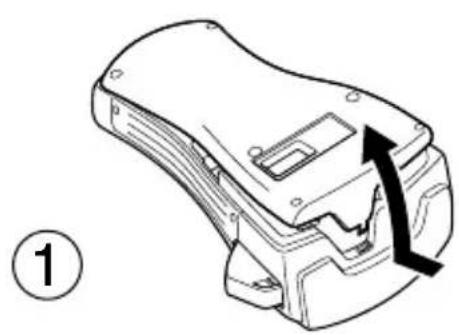

Installation des piles et d'une cassette de ruban
(2)
Remarques concernant les piles
La P-TOUCH fonctionne avec six piles AA. Vous pouvez utiliser des piles rechargeables (Ni-Cd ou Ni-MH) à la place des 6 piles alcalines.
Ne rechargez jamais les piles lorsqu'elles se trouvent dans l'appareil, relié au secteur par l'adaptateur. Utilisez, à la place, un chargeur de piles spécialement conçu pour le type de piles utilisé. Pour de plus amples informations sur les piles rechargeables, reportez-vous aux instructions fournies avec celles-ci. Afin d'éviter que les piles ne fuient et que l'appareil ne soit endommagé, vous ne devez pas:
Utiliser des piles au manganese - Associer des piles usagées et des piles neuves - Associer des piles de types (alcaline, Ni-Cd et Ni-MH), de fabricants ou de modèles différents - Associer des piles rechargées et déchargées
Insérez les piles en veillant à orienter les polarités correctement. Une fois les piles insérées, la P-touch indique le niveau de charge des piles lors de l'impression et de l'avance du ruban. Si l'appareil détecte un niveau de charge faible, l'indicateur Piles faibles (4) s'affiche. Dans ce cas, vous devez changer les piles. Il est possible que l'indicateur Piles faibles ne s'affiche pas dans certaines conditions d'utilisation. Avant de changer les piles, assurez-vous que la P-touch est hors tension. En outre, lorsque vous installez des piles neuves, veillez à le faire dans les cinq minutes qui suivent le retrait des piles usées, sinon le texte affiché et tous les fichiers texte mémorisés seront perdus. Retirez les piles si vous savez que vous n'utiliserez pas votre appareil pendant une longue période. Veuillez noter que tous vos messages, y compris leurs mémoires, seront perdus. Le déchargement des piles fournies commence dès leur départ de l'usine, leur durée peut ne pas correspondre aux spécifications, en fonction du moment de la première utilisation de l'appareil.

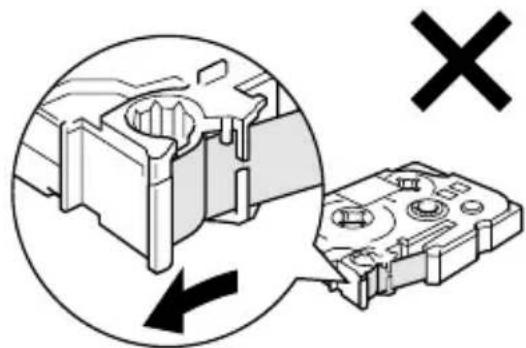

Remarques sur les cassettes de ruban
Avant d'introduire la cassette, veillez à faire passer l'extrémité du ruban sous les guides. Si le ruban de la nouvelle cassette est détendu, tournez la roue dentée dans le sens de la flèche indiquée sur la cassette, à l'aide du doigt, jusqu'à ce que le ruban soit bien tendu.
Extrémité du ruban Ruban sous les guides
Lorsque vous introduisez la cassette, veillez à ce que le ruban ne se coince pas sur le bord du support métallique de sécurité. Après avoir introduit la cassette, appuyez sur pour faire avancer le ruban, et appuyez ensuite sur le levier du coupe-ruban pour couper le ruban excédentaire. Coupez toujours le ruban avant de l'enlever de la machine. Si vous tirez sur le ruban sans l'avoir coupé, vous risquez d'endommager la cassette de ruban.
Ruban à forte adhérence
Nous recommandons d'utiliser du ruban à forte adhérence sur les surfaces irrégulières, rugueuses ou glissantes. Bien que les manuels d'utilisation fournis avec les cassettes de ruban à forte adhérence recommandent de couper le ruban avec une paire de ciseaux, le coupe-ruban dont la P-touch est équipée peut couper du ruban à forte adhérence.

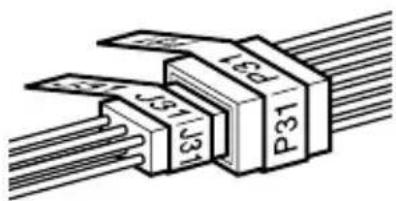

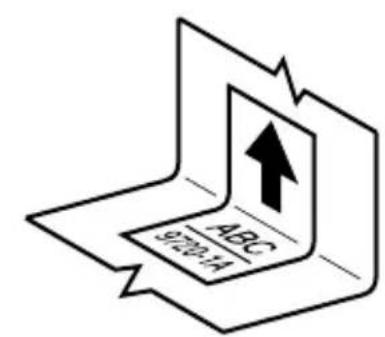

Ruban flexible d'identification
Si vous avez besoin d'étiquettes plus flexibles, à utiliser par exemple sur des surfaces anguleuses ou rondes, nous vous recommandons d'utiliser un ruban flexible d'identification. Les étiquettes de rubans flexibles d'identification ne sont pas isolantes. Le diamètre de l'objet sur lequel vous souhaitez apposer une étiquette doit être au moins égal à 3 mm. S'il est inférieur, apposez l'étiquette comme un drapeau et utilisez le mode de type d'étiquette FLAG. En outre, les rebords de l'étiquette ou du drapeau doivent mesurer au moins 5 mm. L'étiquette peut se détacher de certains objets cylindriques si ces objets subissent une torsion après la pose de l'étiquette.
Nettoyage
De temps à autres, certaines parties de l'appareil doivent être nettoyées. Poussière et autres impuretés risquent d'encrasser la tête d'impression et les rouleaux, surtout si l'appareil est utilisé à l'extérieur ou dans des endroits très poussièreux. Suite à des utilisations répétées, de l'adhésif peut s'accumuler sur le coupe-ruban, rendant la coupe difficile.

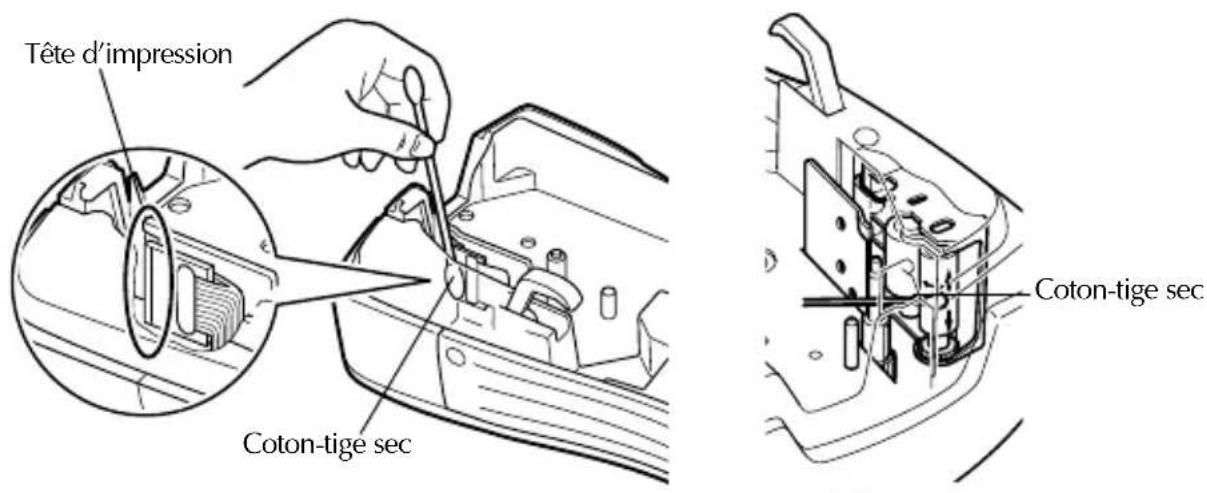

Nettoyage de la tête d'impression, des rouleaux et du coupe-ruban
Avant de nettoyer la tête d'impression et les rouleaux, appuyez sur pour éteindre la P-touch, puis retirez les piles et l'adaptateur secteur en option. Prenez garde à ne pas toucher les lames avec les doigts.
Remarques sur le nettoyage de la tête d'impression et des rouleaux
Si des lignes blanches apparaissent au milieu des caractères imprimés, nettoyez la tête d'impression de l'appareil. La tête d'impression se nettoiera plus facilement si vous utilisez une cassette de nettoyage pour tête d'impression, en option (TZ-CL4).

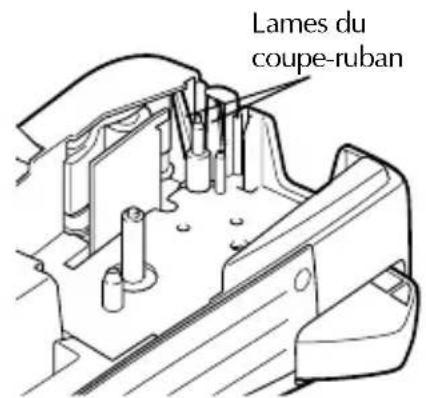

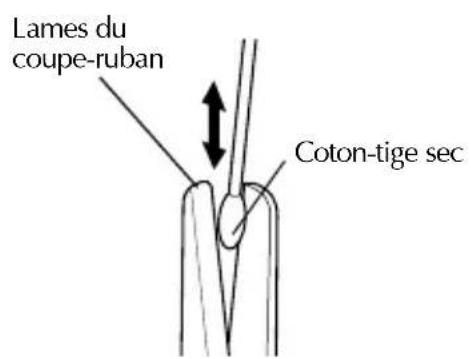

Remarques sur le nettoyage du coupe-ruban
Si le ruban ne se coupe pas correctement, nettoyez les lames du coupe-ruban.

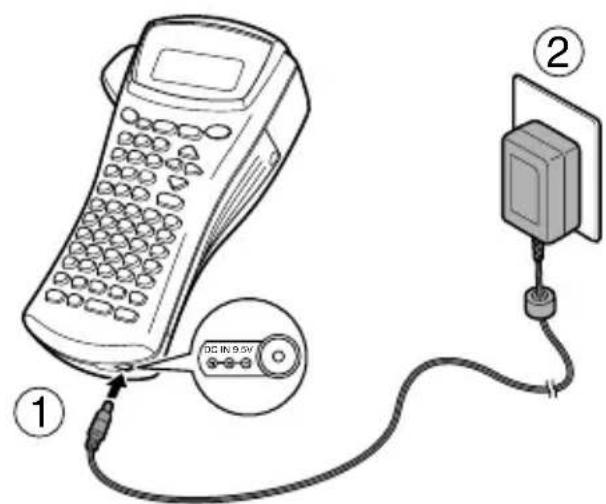

Adaptateur secteur
Lorsque vous imprimez un grand nombre d'étiquettes ou des étiquettes contenant une grande quantité de texte, nous vous recommandons de connecter la P-touch au secteur en utilisant un adaptateur secteur.
Remarques sur l'adaptateur secteur
Utilisez uniquement un adaptateur secteur compatible avec cet appareil. Débranchez l'adaptateur secteur si vous savez que vous n'utiliserez pas l'ordinateur pendant une période prolongée. Lorsque vous débranchez l'ordinateur, tous vos messages, y compris leurs mémorisés, seront perdus.
Mise en marche/arrêt de la p-touch
Appuyez sur pour allumer ou éteindre la P-touch.
Lorsque vous mettez l'appareil sous tension, qu'il fonctionne sur piles ou sur secteur, il affiche le texte de la dernière utilisation. Cette fonction de sauvegarde automatique vous permet d'interrompre à tout moment une séance de travail, d'éteindre l'appareil et de reprendre le travail ultérieurement, sans devoir dessaisir le texte.
Que l'appareil fonctionne sur piles ou sur secteur, il s'éteint automatiquement après cinq minutes d'inactivité.
En appuyant sur Print Option Label Type vous pouvez sélectionner l'un des deux modes normaux de conception et d'impression d'étiquettes personnalisées ou l'un des cinq modes spéciaux permettant d'imprimer des étiquettes préalablement mises en page, pour l'identification de panneaux de répartition, de câbles, de connecteurs et d'autres composants.
1 Appuyez sur Print Option Label Type. 2 Appuyez sur ou End (ou appuyez de nouveau sur Print Option Label Type) jusqu'à ce que le mode souhaité s'affiche. (Pour plus de détails sur les modes de Format d'étiquette, reportez-vous aux sections ci-dessous.) 3 Appuyez sur New Block pour appliquer le mode Format d'étiquette sélectionné.
- Si vous avez sélectionné NORMAL ou VERTICAL, poursuivez la saisie du texte de l'étiquette comme indiqué dans le chapitre 3, Fonctions de base.
- Si vous avez sélectionné ROTATE, R & REP., PORT, PANEL ou FLAG, observez les étapes suivantes.
4 Appuyez sur Home ou End jusqu'à ce que le paramètre souhaité s'affiche.
5 Appuyez sur Home ou End jusqu'à ce que le paramètre souhaité s'affiche (ou utilisez les touches numériques pour saisir le paramètre souhaité). • Appuyez sur New Block pour appliquer les paramètres sélectionnés. Saisissez le texte de chaque étiquette dans un bloc de texte séparé. 8 Imprimez les étiquettes.
Pour n'imprimer qu'une seule copie de chaque étiquette, appuyez sur . Pour imprimer plusieurs copies, pour incrémenter certains caractères ou pour utiliser toute autre fonction spéciale d'impression, appuyez sur Code, puis sur Print Option et CHOISSEZ VOS options. (Pour plus de détails, reportez-vous à la section Utilisation des fonctions spéciales d'impression à la page 31.)

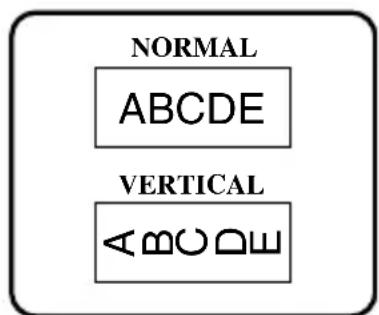

Modes normal et vertical
Les étiquettes imprimées en mode Normal et Vertical peuvent s'adapter à tous vos besoins en termes de mise en page et d'impression.
Après avoir sélectionné le mode du Format d'étiquette NORMAL ou VERTICAL, le texte de l'étiquette peut être saisi, mis en page, imprimé et coupé normalement. Si le mode sélectionné est Normal, le texte saisi s'imprime horizontalement sur l'étiquette. Si le mode sélectionné est Vertical, le texte saisi s'imprime verticalement sur l'étiquette.

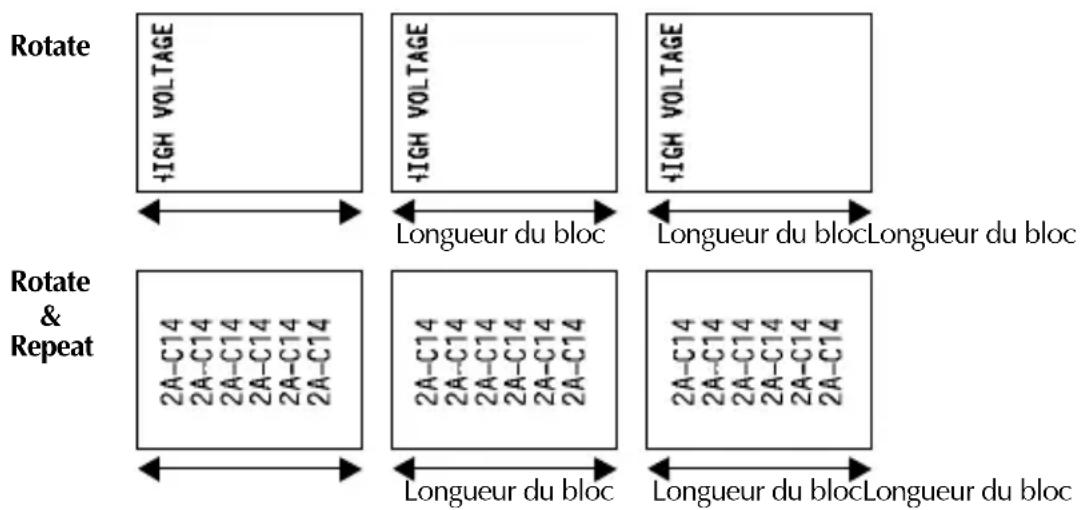

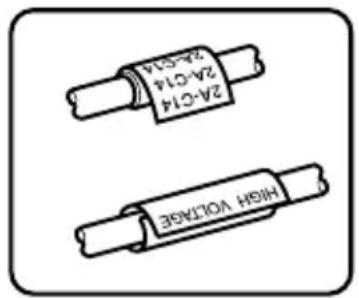

Mode rotate (rotation) et mode rotate & repeat (rotation et répétition)
Les étiquettes imprimées en utilisant ces deux modes peuvent être enroulées autour de câbles, afin de les marquer. Avec chacun de ces modes, le texte subit une rotation dans le sens anti-horaire et chaque bloc de texte s'imprime sur une étiquette différente, comme présenté ci-dessous. Avec le mode Rotate & Repeat, le texte est imprimé plusieurs fois sur l'étiquette, afin qu'il puisse être lu facilement depuis n'importe quel point.
Après avoir sélectionné le mode de Format d'étiquette ROTATE ou R & REP., précisez la longueur de chaque étiquette et un style d'encadrement, le cas échéant.
BL. LEN. (longueur du bloc) : 20 à 200 mm
Par défaut: 30mm
Un seul bloc de texte peut contenir au maximum 7 lignes et, avec le mode de format d'étiquette R & REP., seules les lignes de texte comprises dans l'étiquette sont imprimées. Pour les étiquettes qui seront enroulées autour de câbles et de fils, nous recommandons d'utiliser du ruban flexible d'identification. Lorsque vous enroulez un ruban flexible d'identification autour d'objets cylindriques, le diamètre de ces objets doit être au moins égal à 3 mm. Sinon, utilisez le mode de Format d'étiquette FLAG. En outre, les rebords de l'étiquette ou la longueur du drapeau doivent être de 5 mm minimum.

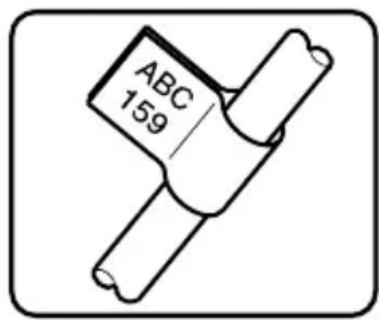

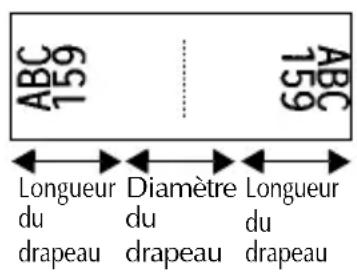

Mode flag (drapeau)
Les étiquettes imprimées avec ce mode peuvent être enroulées au cours d'un câble ; leurs extrémités se colleront pour former un drapeau. Avec le mode FLAG, chaque bloc de texte s'imprime aux extrémités de l'étiquette. La longueur de la partie non imprimée de l'étiquette correspond à la circonférence du câble. En outre, le texte peut être imprimé horizontalement ou avec une rotation de.
ROTATE défini sur OFF
ROTATE défini sur ON
Après avoir sélectionné le mode FLAG, précisez la longueur et le diamètre du drapeau, ainsi que le style d'encadrement et la rotation du texte, le cas échéant.
- FLAG Φ (diamètre du drapeau) : 0 à 100 mm
Par défaut: 7 mm
- FLAG LEN (longueur du drapeau) : 10 à 200 mm
Par défaut: 30mm
1 2 3 4
Par défaut: OFF
OFF, ON
Par défaut: OFF
Un bloc de texte peut contenir au maximum 7 lignes.

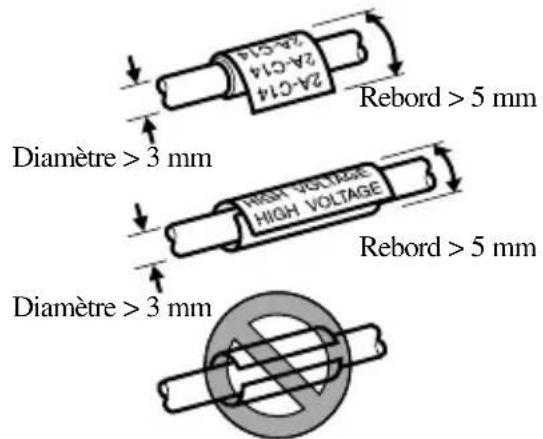

Pour les étiquettes qui seront enroulées autour de câbles et de fils, nous recommandons d'utiliser du ruban flexible d'identification. Lorsque vous enroulez un ruban flexible d'identification autour d'objets cylindriques, utilisez le mode FLAG lorsque le diamètre de ces objets est inférieur à 3 mm. En outre, la longueur du drapeau doit être de 5 mm minimum.

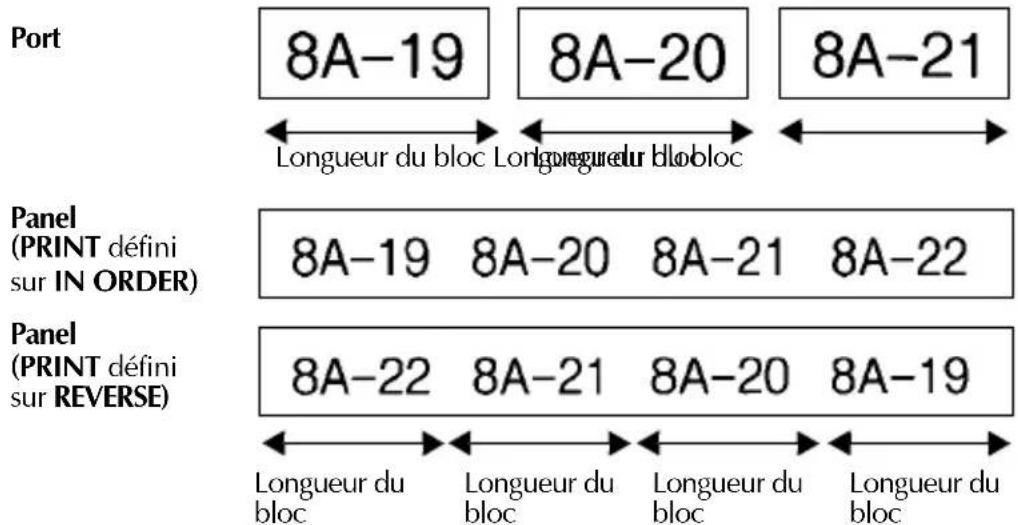

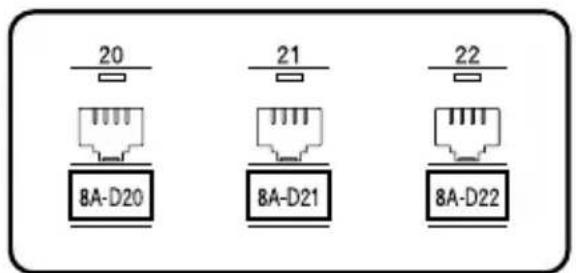

Modes port & panel (port et panneau)
Les étiquettes imprimées avec ces modes peuvent être utilisées pour identifier divers composants ou panneaux.
Avec le mode Port, chaque bloc de texte est imprimé sur une étiquette séparée, ce qui permet d'identifier divers composants ou ports qui ne sont pas espacés régulièrement.
Avec le mode Panel, chaque bloc de texte est espacé régulièrement, sur une seule étiquette, ce qui permet d'identifier une rangée d'interrupteurs, de fusibles ou de connecteurs placés régulièrement sur un panneau de répartition. De plus, les blocs de texte peuvent être imprimés dans l'ordre où ils ont été saisis ou dans l'ordre inverse.
Après avoir sélectionné le mode PORT ou PANEL, précisez la longueur de chaque bloc de texte ou étiquette et sélectionnez un style d'encadrement, le cas échéant. Pour le mode PANEL, indiquez si les blocs de texte doivent être imprimés dans l'ordre ou en ordre inverse.
BL. LEN. (longueur du bloc) : Pour le mode PORT :
20 à 200 mm
Par défaut 30mm
Pour le mode PANEL:
6 à 200 mm
Par défaut: 30 mm
• FRAME:
Pour le mode
OFF,1,2,3,4
Par défaut: OFF
Pour le mode PANEL:
OFF,1 2,3
4□,5□,6□□
7□□□,8□□□,9□□
Par défaut: OFF

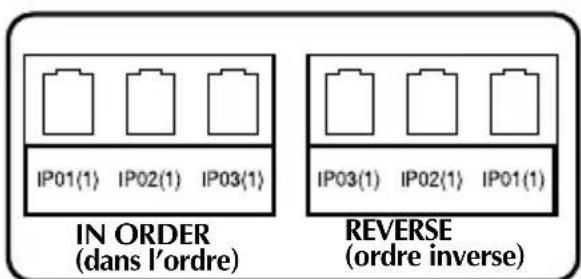

- PRINT (ordre d'impression) IN ORDER, REVERSE
Par défaut: IN ORDER
Pour ces formats d'étiquette, nous recommandons d'utiliser du ruban à forte adhérence. Le paramètre PRINT n'est disponible que avec le mode PANEL. L'utilisation de la fonction Numérorotation avec le mode de format d'étiquette PANEL permet de créer facilement une seule étiquette composée de plusieurs blocs de caractères croissants. Cette fonction permet, par exemple, d'étiqueter des panneaux de répartition, comme illustré ci-dessus. Tapez simplement un bloc de texte, puis utilisez la fonction Numérorotation pour imprimer plusieurs copies du bloc de texte sur une seule étiquette tout en incrémentant automatiquement certains caractères dans chaque bloc. (Pour plus de détails sur la fonction Numérorotation, reportez-vous à la section Impression de plusieurs copies avec incrémentation de caractères à la page 31.)
Choix de fonctions, de paramètres, de configurations et de groupes
- Si “ ” s'affiche, appuyez sur pour sélectionner l'élément précédent ou sur pour sélectionner l'élément suivant. Si " ” s'affiche, appuyez sur Home pour sélectionner l'élément précédent ou sur End pour sélectionner l'élément suivant.
Choix de la configuration par défaut
- Pour sélectionner la configuration par défaut d'une fonction ou d'un paramètre, appuyez sur Space.
Confirmation d'un besoin
- Pour sélectionner un élément dans une liste, pour appliquer une configuration sélectionnée ou pour répondre "oui", appuyez sur New Block.
Annulation d'un besoin
- Pour quitter une fonction et retourner à l'affichage précédent sans modifier le texte ou pour répondre “non”, appuyez sur .
Saisie de caractères
- Pour saisir une minuscule, un nombre, une virgule ou un point, appuyez simplement sur la touche de ce caractère.
- Pour saisir une majuscule, appuyez sur Caps pour passer en mode Shift, puis appuyez sur la touche concernée.
- Pour saisir une série de majuscules, appuyez sur Code, puis sur Shift pour passer en mode Caps et appuyez sur les touches désirées.
Pour quitter le mode Shift sans appuyer sur une touche, appuyez sur Caps Pour quitter le mode Caps, appuyez sur Code, puis sur Shift. Pour saisir une minuscule en mode Caps, appuyez sur caps shift), puis sur la lettre concernée.
Saisie d'espaces
Pour ajouter un espace au texte, appuyez sur Space
Déplacement du curseur
Déplacez le curseur pour revoir et modifier le texte ou sélectionnez diverses fonctions et configurations.
- Pour déplacer le curseur vers la gauche, la droite, le haut ou le bas, appuyez sur , , ou sur .
- Pour positionner le curseur au début de la ligne en cours, appuyez sur Code, puis sur.
- Pour positionner le curseur à la fin de la ligne en cours, appuyez sur Code, puis sur
- Pour positionner le curseur au tout début de la ligne de texte saisi, appuyez sur Code, puis sur . Pour déplacer le curseur à la fin de la ligne de texte saisi, appuyez sur Code, puis sur End
Pour déplacer le curseur de plusieurs caractères ou de plusieurs lignes, appuyez sur , ou
- Pour terminer la ligne de texte en cours et en commencer une nouvelle, appuyez sur New Block. "s'affiche au bout de la ligne.
Le nombre de lignes de texte qu'il est possible d'imprimer dépend de la largeur du ruban.
| Largeur du ruban | Nombre maximum de lignes imprimées |
| 6 mm 2 | |
| 9 mm 2 | |
| 12 mm 3 | |
| 18 mm 5 | |
| 24 mm 7 | |
Le numéro de ligne affiché à l'écran indique le numéro de la ligne dans le bloc de texte.

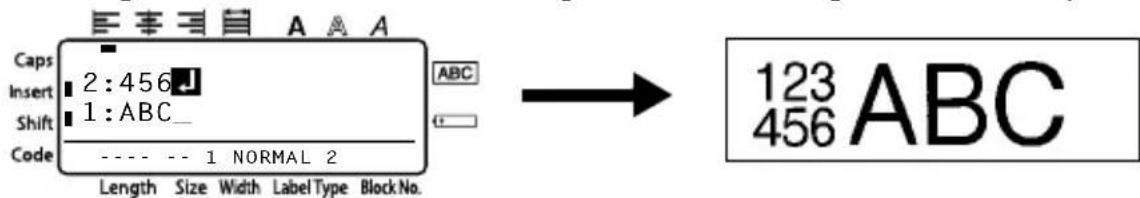

Ajout d'un nouveau bloc de texte
- Pour créer un nouveau bloc de texte afin qu'une section du texte ait un nombre de lignes différent d'une autre, appuyez sur Code, puis sur . "J" apparait à la fin du bloc.
Par exemple, le texte saisi comme indiqué ci-dessous s'imprimera de la façon suivante.
Une étiquette peut contenir un maximum de 50 blocs de texte. Le numéro du bloc dans lequel se trouve le curseur est indiqué au bas de l'écran. Les blocs de texte possèdent tous les mêmes caractéristiques de mise en forme. Lors de tentatives d'impression d'une importante quantité de données en une seule fois, certaines étiquettes peuvent rester vierges. Par exemple, lors de l'impression de 50 enregistrements, le nombre maximal de caractères pouvant être imprimés en une seule fois est d'environ 200.
Insertion de texte
- Pour insérer le texte saisi au niveau du curseur, vérifie que l'indicateur Insert est affiché. Sinon, appuyez sur Insert pour passer en mode Insertion.
- Pour remplaçer le texte au niveau du curseur au lieu de l'insérer, appuyez sur Insert pour quitter le mode Insertion.
- Pour supprimer des caractères à gauche du curseur, appuyez sur Clear jusqu'à ce que tous les caractères à supprimer soient effacés.
- Pour supprimer l'intégralité du texte:
1 Appuyez sur Code, puis sur Clear 2 Appuyez sur ou sur pour sélectionner TEXT ONLY, pour n'effacer que le texte, ou sur TEXT&FORMAT pour effacer tout le texte et réinitialiser la valeur par défaut de toutes les fonctions de mise en forme. New Block 3 Appuyez sur
Saisie d'un caractère accentué
La fonction Accent met à votre disposition divers caractères accentués.
Les caractères accentués ci-dessous sont disponibles.
| Lettre | Caractères accentués | Lettre | Caractères accentués |
| 0 1 | 2 3 4 | 5 6 0 | 1 2 3 | 4 5 6 | | | | | | | | | |
| A | À | Á | À | À | À | À | À | AE | a | à | | á | | à | à |
| C | Ç | | c | | | ç | | | | | | | | | |
| E | É | É | É | Ê | | | | e | ë | é | è | ê | | | |
| I | Í | Í | Í | Í | | | | i | | í | í | í | í | | |
| N | Ñ | | n | | | ñ | | | | | | | | | |
| O | Ö | Ó | Ö | Ó | Ö | Ø | OE | o | ö | ó | ò | ô | ō | ø | αe |
| U | Ü | Ü | Ü | Ü | | | | u | ü | | ú | | ù | | ú |
| y | ý | | | | | | |
• Appuyez sur Code, puis sur Accent Symbol. Le message "ACCENT a-y/A-U?" s'affiche. 2 Appuyez sur la lecture du caractère accentué souhaité, jusqu'à ce que le caractère souhaité soit sélectionné. 3 Ajoutez les caractères accentués au texte.
- Pour ajouter un seul caractère accentué ou le dernier caractère accentué d'une série, passez à l'étape 5.
- Pour ajouter une série de caractères accentués au texte, appuyez sur Code, puis sur New Block.
Pour chaque caractère accentué supplémentaire, répétez les étapes et New Block. Appuyez sur
Pour entrer une majuscule accentuée, appuyez sur Caps (ou appuyez sur Code et Caps pour passer en mode Caps) avant d'appuyer sur la touche de la lecture. Vous pouvez également sélectionner un caractère accentué en saisissant le code correspondant, indiqué dans le tableau ci-dessus. Par exemple, en saisissant “A2”, puis en appuyant sur New Block, vous ajoutez le caractère “À” au texte.
Saisie d'un code-barres
La fonction Code barres permet d'imprimer des codes barres sur les étiquettes.
Cette machine n'étant pas spécialement conçue pour produire des codes barres, il est possible que certains lecteurs de codes barres ne puissent pas lire les étiquettes. Certains lecteurs de codes barres ne peuvent pas lire des codes barres imprimés avec des encres de certaines couleurs, sur des rubans de certaines couleurs. Pour des résultats optimaux, imprimez des étiquettes de codes barres sur du ruban blanc.
En outre, les divers paramètres disponibles permettent de créer des codes barres personnalisés.
| Paramètre Configuration | |
| PROTOCOLE | CODE 39, I-2/5, EAN13, EAN8, UPC-A, UPC-E, CODABAR, EAN128, CODE128 |
| WIDTH(largeur de la barre) | MEDIUM, SMALL, LARGE |
| UNDER# (chiffres imprimés sous le code barres) | ON, OFF |
| CHECK DIGIT OFF, ON | |
Le paramètre CHECK DIGIT est disponible uniquement pour les protocoles CODE 39, I-2/5 et CODABAR.
Configuration des paramètres du code-barres
1 Appuyez sur Code, puis sur Parameter BarCode. Appuyez sur ou sur jusqu'à ce que le paramètre à modifier s'affiche. 3 Appuyez sur ou sur End jusqu'à ce que la configuration souhaitée s'affiche. 4 Répétez les étapes 2 et 3 jusqu'à ce que tous les paramètres soient configurés. New Block 5 Appuyez sur
Appuyez sur Parameter BarCode Saisissez les nouvelles données du code barres ou modifiez les données existantes. 3 Appuyez sur New Block pour ajouter le code barres au texte.
Pour ajouter des caractères spéciaux aux données du code barres (uniquement avec les protocoles CODE39, CODABAR, EAN128 ou CODE128), positionnez le curseur sous le caractère situé à droite de l'emplacement où vous souhaitez ajouter le caractère spécial, puis appuyez sur accent. Appuyez sur Home ou End jusqu'à ce que le caractère spécial s'affiche, puis appuyez sur pour ajouter le caractère aux données. Consultez les tableaux ci-dessous pour connaître la liste des caractères spéciaux disponibles. Pour modifier les données ou la configuration des paramètres WIDTH ou UNDER# d'un code barres déjà inséré dans le texte, positionnez le curseur sous le repère du code barres (||||), puis appuyez sur Code, puis sur BarCode.
Les caractères spéciaux ci-dessous peuvent être ajoutés aux codes barres de protocole CODE39 ou CODABAR uniquement.
CODE39 CODABAR
| Symbole | Caractère | Symbole | Caractère |
| 0 | - | 4 | / |
| 1 | . | 5 | + |
| 2 (SPACE) 6 % 2 : 5 | + | |
| 3 | $ | |
| Symbole | Caractère | Symbole | Caractère |
| 0 | - | 3 |
| 1 | $ | 4 |
| | | |
Les caractères spéciaux ci-dessous peuvent être ajoutés aux codes barres de protocole EAN128 et CODE128 uniquement.
| Symbole | Caractère | Symbole | Caractère | Symbole | Caractère | Symbole | Caractère |
| 0 (SPACE) 18 < 36 | BEL 54 EM |
| 1 | ! | 1 | 9 | = | 3 | 7 | B |
| 2 | ” | 2 | 0 | > | 3 | 8 | H |
| 3 | # | 21 | ? | 39 | LF | 57 | { |
| 4 | $ | 22 | @ | 40 | VT | 58 | FS |
| 5 | % | 23 | [ | 41 | FF | 59 | | |
| 6 | & | 24 | \ | 42 | CR | 60 | GS |
| 7 | , | 2 | 5 | ] | 4 | 3 | S |
| 8 | ( | 26 | ^ | 44 | SI | 62 | RS |
| 9 | ) | 27 | - | 45 | DLE | 63 | ~ |
| 10 | * | 28 | NUL | 46 | DC1 | 64 | US |
| 11 | + | 29 | 、 | 47 DC2 65 DEL |
| 12 | , | 30 | SOH | 48 | DC3 | 66 | FNC3 |
| 13 | - | 31 | STX | 49 | DC4 | 67 | FNC2 |
| 14 | . | 32 | ETX | 50 | NAK | 68 | FNC4 |
| 15 | / | 33 | EOT | 51 | SYN | 69 | FNC1 |
| 16 | : | 34 | ENQ | 52 | ETB | |
| 17 | ; | 35 | ACK | 53 | CAN |
Saisie d'un symbole
La fonction Symbole met à votre disposition 147 symboles et images.
• Appuyez sur Accent Symbole. La dernière catégorie utilisée s'affiche. Appuyez sur ou sur End pour sélectionner la catégorie souhaitée. 3 Appuyez sur ou sur jusqu'à ce que le symbole souhaité soit sélectionné. 4 Ajoutez le(s) symbole(s) au texte.
- Pour ajouter un seul symbole ou le dernier symbole d'une série, passez à l'étape 6.
- Pour ajouter une série de symboles au texte, appuyez sur Code, puis sur New Block.
Pour chaque symbole supplémentaire, répétez les étapes 2 à 4. Appuyez sur New Block
Vous pouvez également sélectionner un symbole en saisissant le code correspondant, indiqué dans le tableau ci-dessous. Par exemple, en saisissant “A02” puis en appuyant sur New Block vous ajoutez le symbole “?” au texte.
Les symboles ci-dessous sont disponibles.
| Catégorie | Symboles |
| A
PONCTUATION | . | , | ? | ! | " | , | : | ; | - | - |
| 00 01 | 02 03 04 | 05 06 07 | 08 09 | | | | | | |
| \ | / | & | i | i | ~ | § | · | | |
| 10 11 | 12 13 14 | 15 16 17 | | | | | | | |
| B
CARACTERES
COMMERCIAUX | @ | # | % | ® | © | TM | | | | |
| 00 01 | 02 03 04 | 05 | | | | | | | |
| C
MATHEMATIQUES | + | - | × | * | ± | = | ÷ | | | |
| 00 01 | 02 03 04 | 05 06 | | | | | | | |
| D
PARENTHESES | () | [ ] | < | > | 《 | 》 | | | |
| 00 01 | 02 03 04 | 05 06 07 | | | | | | | |
| E
FLECHES | → | ← | ↑ | ↓ | → | ← | ↑ | ↓ | ~ | ~ |
| 00 01 | 02 03 04 | 05 06 07 | 08 09 | | | | | | |
| F
UNITES
MONETAIRES | ° | $ | ¥ | £ | € | Φ | Fr | f | φ | |
| 00 01 | 02 03 04 | 05 06 07 | 08 | | | | | | |
| G
CHARACTERES
INTERNATIONAUX | a | ü | B | SS | a | β | Y | δ | μ | Ω |
| 00 01 | 02 03 04 | 05 06 07 | 08 09 | | | | | | |
| ü | ü | b | b | ij | | | | | |
| 10 11 | 12 13 14 | | | | | | | | |
| Catégorie | Symboles |
| H
CHARACTERES
NUMERIQUES | 1/2 | 1/3 | 1/4 | 0 | 1 | 2 | 1 | 2 | |
| 00 01 | 02 03 04 | 05 06 07 | | | | | |
| I
PICTOGRAMMES | ★ | ○ | ● | □ | △ | ◆ | |
| 00 01 | 02 03 04 | 05 | | | |
| J
ELECTRICITE/
ELECTRONIQUE | ± | ± | ± | ~ | = | + | □ | = | ○ |
| 00 01 | 02 03 04 | 05 06 07 | 08 09 | | | | | |
| ○ | I | ⊕ | ⊕ | ⊕ | ⊕ | ⊕ | ⊕ | ⊕ |
| 10 11 | 12 13 14 | 15 16 17 | 18 19 | | | | | |
| ⊕⊕⊕ | ⊕⊕⊕ | ⊕ | - | - | - | T | × | ÷ |
| 20 21 | 22 23 24 | 25 26 27 | 28 29 | | | | | |
| - | - | ● | ● | ● | ● | ● | ● | ● |
| 30 31 | 32 33 | | | 34 35 | 36 37 38 | 39 | | |
| ○ | ○ | ○ | |
| 40 41 | 42 | |
| K
INTERDICTIONS | ⊗ | ⊗ | ⊗ | |
| 00 01 | 02 | |
| L
AVERTISMENTS | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | ▲ | |
| 00 01 | 02 03 04 | 05 06 | | | | |
| M
COMMUNICATIONS | 温 | 温 | 温 | |
| 00 01 | 02 | |
| N
AUTRES | # | # | # | # | |
| 00 01 | 02 03 | | |
| Z
CATEGORIE
PERSONNELLE | *Les 16 symboles sélectionnés en dernier sont enregistrés automatiquement dans la catégorie de symboles PERSONAL. |
Lorsque la catégorie de symboles PERSONAL est pleine, les nouveaux symboles sélectionnés effacent les anciens, sauf si la fonction Enregistrement de symbole est définie sur OFF. (Reportez-vous à la section Mise à jour régulière de la catégorie de symboles PERSONAL à la page 39.)
Configuration de la longueur d'une étiquette
La longueur d'une étiquette peut être définie comme suit.
1. Appuyez sur Code, puis sur A.
2. Appuyez sur ou sur jusqu'à ce que LENGTH s'affiche.
3. Appuyez sur ou sur End jusqu'à ce que la longueur de l'étiquette souhaitée s'affiche (ou utilisez les touches numériques pour saisir la valeur souhaitée).
4. Appuyez sur New Block
Configuration de la taille d'une marge
La taille des marges à droite et à gauche du texte peut être configurée.
Longueur 1 Appuyez sur Code, puis sur A Appuyez sur ou sur jusqu'à ce que MARGIN s'affiche. 3 Appuyez sur Home ou sur End jusqu'à ce que la largeur de marge souhaitée s'affiche (ou utilisez les touches numériques pour saisir la valeur souhaitée). 4 Appuyez sur New Block
Encadrement de texte
Appuyez sur Code, puis sur B
2 Appuyez sur ΔHome ou sur ΔEnd jusqu'à ce que la configuration du cadre souhaitatione s'affiche.
3 Appuyez sur New Block. La configuration selectionnelle est appliquée à l'ensemble du texte.
Les styles d'encadrement ci-dessous sont disponibles.
| Configura-
tion de
l'encadre
ment | Exemple | Configura-
tion de
l'encadre
ment | Exemple |
| 1 | ABC
DEFG
HIJK | LM | NOP
QR | 8 | ABC
DEFG
HIJK | LM | NOP
QR |
| 2 | ABC
DEFG
HIJK | LM | NOP
QR | 9 | ABC
DEFG
HIJK | LM | NOP
QR |
| 3 | ABC
DEFG
HIJK | LM | NOP
QR | 10 | ABC
DEFG
HIJK | LM | NOP
QR |
| 4 | ABC
DEFG
HIJK | LM | NOP
QR | 11 | ABC
DEFG
HIJK | LM | NOP
QR |
| 5 | ABC
DEFG
HIJK | LM | NOP
QR | 12 | ABC
DEFG
HIJK | LM | NOP
QR |
| 6 | ABC
DEFG
HIJK | LM | NOP
QR | 13 | ABC
DEFG
HIJK | LM | NOP
QR |
| 7 | ABC
DEFG
HIJK | LM | NOP
QR | 14 | ABC
DEFG
HIJK | LM | NOP
QR |
Configuration de la taille des caractères
La taille des caractères peut être configurée pour l'ensemble du texte de l'étiquette ou seulement pour le texte de la ligne où se trouve le curseur.
Si la configuration de la taille des caractères par défaut AUTO est sélectionnée, la taille maximale du texte est automatiquement sélectionnée en fonction de la largeur donnée du ruban inséré et du nombre de lignes dans le texte.
Mise en forme de la taille des caractères de l'ensemble du texte
Appuyez sur Format. 2 Appuyez sur ou sur jusqu'à ce que G. SIZE s'affiche. 3 Appuyez sur Home ou sur End jusqu'à ce que la taille des caractères souhaitée s'affiche. 4 Appuyez sur New Block. La taille sélectionnée est appliquée à l'ensemble du texte.
Positionnez le curseur sur la ligne de texte dont vous souhaitez modifier la taille. 2 Appuyez sur Code, puis sur Size. 3 Appuyez sur Home ou sur End jusqu'à ce que la taille des caractères souhaitée s'affiche. 4 Appuyez sur New Block. La taille sélectionnée n'est appliquée qu'à la ligne de texte où se situe le curseur.
Les tailles de texte imprimables étant fonction de la largeur du ruban, le tableau ci-dessous indique la taille maximum d'un texte pouvant être utilisée pour une largeur de ruban donnée.
| Largeur du ruban Taille maximum du texte |
| 6 mm 12 points (3 mm) |
| 9 mm 18 points (4 mm) |
| 12 mm 24 points (6 mm) |
| 18 mm 36 points (9 mm) |
| 24 mm 48 points (12 mm) |
Si la configuration AUTO est sélectionnée et que le texte d'un bloc se compose uniquement d'une ligne de majuscules (pas de minuscules, ni de lettres accentuées), la taille du texte imprimé sera légèrement plus grande que le maximum possible pour la largeur donnée du ruban.
Mise en forme de la largeur de l'ensemble du texte
1 Appuyez sur Format. 2 Appuyez sur ou sur jusqu'à ce que G. WIDTH s'affiche. 3 Appuyez sur Home ou sur jusqu'à ce que la largeur des caractères souhaitatione s'affiche. 4 Appuyez sur New Block. La largeur souhaitation est appliquée à l'ensemble du texte.
• Positionnez le curseur sur la ligne de texte dont vous souhaitez modifier la largeur des caractères.
2. Appuyez sur Code, puis sur Size.
3. Appuyez sur ou sur jusqu'à ce que WIDTH s'affiche.
4. Appuyez sur Home ou sur jusqu'à ce que la largeur des caractères souhaitée s'affiche.
5. Appuyez sur New Block. La largeur sélectionnée n'est appliquée qu'à la ligne de texte où se situe le curseur.
Les largeurs ci-dessus sont disponibles pour chaque taille de texte, comme indiqué ci-dessous
Mise en forme du style des caractères dans l'ensemble du texte
1 Appuyez sur Format. 2 Appuyez sur ou sur jusqu'à ce que G. STYLE s'affiche. 3 Appuyez sur ou sur jusqu'à ce que le style de caractère souhaité s'affiche. 4 Appuyez sur New Block. Le style sélectionné est appliqué à l'ensemble du texte.
• Positionnez le curseur sur la ligne de texte dont vous souhaitez modifier le style des caractères. Appuyez sur Code, puis sur D.
3 Appuyez sur △ ou sur End jusqu'à ce que le style de caractère souhaité s'affiche.
4 Appuyez sur New Block. Le style sélectionné n'est appliqué qu'à la ligne de texte où se situe le curseur.
Les styles de texte ci-dessous sont disponibles.
| Configuration du style | Exemple | Configuration du style | Exemple |
| NORMAL ITALIC ABC | | ABC |
| BOLD | ABC | I+BOLD (italique et grayscale) | ABC |
| OUTLINE | ABC | I+OUTL (italique et contour) | ABC |
1 Appuyez sur Format. 2 Appuyez sur ou sur jusqu'à ce que ALIGN s'affiche. 3 Appuyez sur △ ou sur End jusqu'à ce que l'alignement souhaité s'affiche. 4 Appuyez sur New Block. L'alignement sélectionné est appliqué à l'ensemble du texte.
Les alignements ci-dessous sont disponibles.
LEFT CENTRE RIGHT JUSTIFY
Divers gabarits d'étiquette déjà mises en forme sont disponibles, permettant de créer rapidement et facilement des étiquettes pour de nombreuses applications, depuis l'identification du contenu de boîtes et de dossiers jusqu'à l'étiquetage d'équipements, la création de badges et d'étiquettes d'identification. Après avoir sélectionné l'un des dix gabarits d'étiquette, saisissez le texte dans chacun des champs ; l'étiquette est alors prête à être imprimée.
Les gabarits d'étiquette ci-dessous sont disponibles.
| Touche | Nom du gabarit | Largeur du ruban × Longueur de l'étiquette | Champs du gabarit Exempl |
| 1 | BIN BOX 18 mm × 70 mm | ① SYMBOL? ② TEXT1?
③ TEXT2?
④ BAR CODE? | Lock Washer
1/4-20 NF Thread Size
0123456789 |
| 2 | ASSET1 24 mm × 84 mm | ① TEXT1? ② TEXT2?
③ BAR CODE? | PROPERTY OF SALES & MARKETING DIV.
10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 |
| 3 | ASSET2 24 mm × 80 mm | ① TEXT?
② BAR CODE? | Fixed Asset |
| 4 | ASSET3 24 mm × 41 mm | ① TEXT?
② BAR CODE? | ***City Public Library
1023456789 |
| 5 | ASSET4 24 mm × 56 mm | ① TEXT1? ② TEXT2?
③ TEXT3? ④ TEXT4?
⑤ TEXT5? | Brother Industries, Ltd.
Control Sales
Equipment # 123456789 |
| 6 | ID 24 mm × 70 mm | ① TEXT1? ② TEXT2?
③ TEXT3? | DAILY FAXES(5)
2/99 Present
J.Smith |
| 7 | SIGN 24 mm × 102 mm | ① SYMBOL? ② TEXT1?
③ TEXT2? | NO
SMOKING |
| 8 | N.BADGE 18 mm × 102 mm | ① NAME?
② COMPANY? | Robert Becker
ABC Transport |
| 9 | FILING 12 mm × 89 mm | ① TITLE?
② SUB-TITLE? | August Sales Report
Overseas Sales Div. |
| 0 | IC CHIP 9 mm ×26 mm | ① TEXT1? ② TEXT2? | 01234567
w:di |
• Appuyez sur Code, puis sur la touche numérique associée au modèle que vous souhaitez utiliser. 2 Appuyez sur New Block. Le premier champ du gabarit sélectionné s'affiche.
3 Appuyez sur Home ou sur End pour afficher chaque champ, puis saisissez le texte. 4 Pour imprimer une seule étiquette, appuyez sur Print. - Pour imprimer plusieurs copies, pour les imprimer en incrémentant certains caractères ou pour imprimer une image miroir du texte, appuyez sur Code, puis sur Label Type. (Pour plus de détails, reportez-vous à la section Utilisation des fonctions spéciales d'impression à la page 31.)
Des caractères accentués (page 17), des symboles (page 20) et des codes-barres (page 18) peuvent être insérés dans les champs du gabarit. Pour quitter un gabarit, affichez le dernier champ et appuyez sur New Block. Le menu Format automatique s'affiche. Appuyez sur Home ou sur End jusqu'à ce que FINISH s'affiche, puis appuyez sur New Block.
Aperçu de la composition de l'étiquette
La fonction Aperçu permet d'afficher un exemple de la composition du texte.
- Pour afficher un aperçu d'impression, appuyez sur Code, puis sur Print. La longueur de l'étiquette est indiquée dans l'angle en bas à gauche de l'écran.
Pour déplacer l'aperçu d'impression vers la gauche ou vers la droite, appuyez sur ou sur Pour revenir au texte, appuyez sur New Block ou sur Clear
Avance du ruban
- Pour faire avancer le ruban de 23mm, appuyez sur . Le message “FEED” s'affiche. Appuyez sur Feed pour faire avancer le reste du ruban imprimé, après avoir appuyé sur pour terminer l'impression.
Impression d'une étiquette
- Pour imprimer une étiquette, appuyez sur Print. Le message "WORKING", puis "COPIES" s'affiche, suivi du nombre de l'étiquette en cours d'impression. Pour terminer l'impression, appuyez sur permettre la P-touch hors tension.
Utilisation des fonctions spéciales d'impression
Des fonctions spéciales d'impression permettent d'imprimer plusieurs copies d'étiquettes, de les imprimer en incrémentant certains caractères, d'imprimer des sections données du texte de l'étiquette ou d'imprimer le texte de l'étiquette sous la forme d'une image miroir.

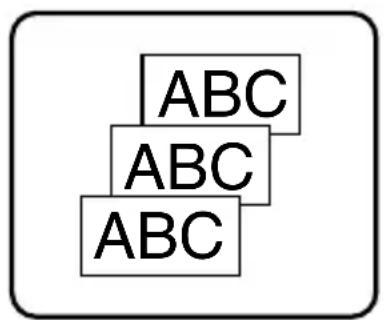

Impression multiple
La fonction Imprimer de nouveau permet d'imprimer jusqu'à 99 copies du même texte.
1 Appuyez sur Code, puis sur Label Type. 2 Appuyez sur « ou sur » jusqu'à ce que COPIES s'affiche. 3 Appuyez sur ou sur jusqu'à ce que le nombre de copies souhaité s'affiche (ou utilisez les touches numériques pour saisir la valeur souhaitée). 4 Appuyez sur New Block (ou sur Print). CONFIRM s'affiche dans le menu Options d'impression. 5 Appuyez sur New Block (ou sur Print) pour lancer l'impression du nombre de copies spécifié. Le numéro de chaque copie s'affiche lors de l'impression de l'étiquette.
Si la fonction Coupure est définie sur 1 ou sur 3, le message "CUT TAPE TO CONTINUE" s'affiche après l'impression de chaque étiquette. Appuyez sur le levier du coupe-ruban pour séparer l'étiquette et continuer l'impression. Veillez à couper le ruban dans les 5 minutes qui suivent l'affichage du message. Pour plus de détails sur les diverses options disponibles pour couper le ruban, reportez-vous à la section Sélection des paramètres d'avance et de coupure du ruban à la page 37. Pour définir des options d'impression supplémentaires, au lieu de passer à l'étape 5, vous pouvez appuyer sur ou sur jusqu'à ce que CONTINUE s'affiche dans le menu Options d'impression, puis appuyer sur .

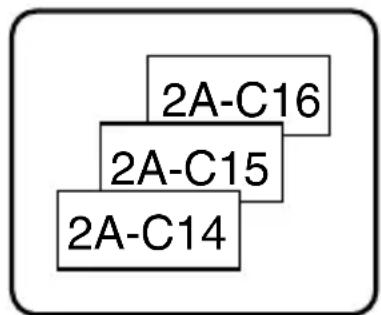

Impression de plusieurs copies avec incrémentation de caractères
La fonction Numérotation peut être utilisée pour imprimer plusieurs copies du même texte, tout en augmentant la valeur de certains caractères (lettre, nombre ou code de code barres) après l'impression de chaque étiquette. Ce type d'incrémentation automatique est très utile pour imprimer des nombres de série, des étiquettes de contrôle de production ou autres étiquettes nécessitant un code croissant.
1 Appuyez sur Code, puis sur Label Type.
2 Appuyez sur Code, puis sur Label Type jusqu'à ce que NUMBER s'affiche. 3 Appuyez sur ou sur jusqu'à ce que le nombre de copies souhaité s'affiche (ou utilisez les touches numériques pour saisir la valeur souhaitée). 4 Appuyez sur Parameter. Le message "START?" apparait. (Pour spécifier uniquement le caractère où se situe le curseur comme champ de numérotation, appuyez sur Print, puis passez à l'étape). 5 Appuyez sur 'à ce que le premier caractère à inclure le champ de numérotation clignote. dans le champ de numérotation clignote. 6 Appuyez sur New Block. Le message "END?" s'affiche. Appuyez sur , End ou jusqu'à ce que le dernier caractère à inclure dans le champ de numérotation clignote. 8 Appuyez sur New Block. CONFIRM s'affiche dans le menu Options d'impression. 9 Appuyez sur New Block (ou sur Print) pour lancer l'impression du nombre d'étiquettes spécifié. Le numéro de chaque copie s'affiche lors de l'impression de l'étiquette.
Si la fonction Coupure est définie sur 1 ou sur 3, le message “CUT TAPE TO CONTINUE” s'affiche après l'impression de chaque étiquette. Appuyez sur le levier du coupe-ruban pour séparer l'étiquette et continuer l'impression. Veillez à couper le ruban dans les 5 minutes qui suivent l'affichage du message. Pour plus de détails sur les diverses options disponibles pour couper le ruban, reportez-vous à Sélection des paramètres d'avance et de coupure du ruban à la page 37. Les lettres et les chiffres s'incrémente comme indiqué ci-dessous.
Les espaces (indiqués ainsi “_” dans les exemples ci-dessous) peuvent être utilisés pour ajuster l'espacement entre les caractères ou pour vérifier le nombre de chiffres à imprimer.
Z AA ZZ AA 9→10→...99→00→…1_9→2_0→...9_9→0_0→…
Un seul champ de numérotation peut être sélectionné par texte. Un champ de numérotation doit être entièrement compris dans une ligne de texte d'un seul bloc. Un champ de numérotation peut compter au maximum cinq caractères. Si vous insérez, dans le champ de numérotation, un caractère non alphanumérique, tel qu'un symbole, seuls les lettres et le nombre inscrits dans le champ de numérotation seront incrémentés lors de l'impression des étiquettes; si le champ ne contient que des caractères non alphanumériques, une seule étiquette s'imprime.
Pour définir des options d'impression supplémentaires, au lieu de passer à l'étape 9, appuyez sur ou sur jusqu'à ce que CONTINUE s'affiche dans le menu Options d'impression, puis appuyez sur . Si un code barres est sélectionné comme champ de numérotation à l'étape 5, ignorez les étapes 6 et 7, et passez à l'étape 8.

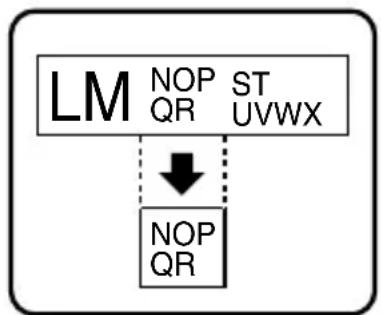

Impression d'un ensemble de blocs de texte
La fonction Impression de blocs permet de sélectionner un ensemble de blocs de texte à imprimer.
1 Appuyez sur Code, puis sur Label Type. 2 Appuyez sur ou sur jusqu'à ce que le premier numéro de l'ensemble affiché sous BLOCK NO. clignote. 3 Appuyez sur ou sur jusqu'à ce que le nombre du bloc souhaité s'affiche (ou utilisez les touches numériques pour saisir le nombre souhaité). 4 Appuyez sur jusqu'à ce que le second numéro de l'ensemble affiché sous BLOCK NO. clignote. 5 Appuyez sur Home ou sur jusqu'à ce que le numéro du bloc souhaité s'affiche (ou utilisez les touches numériques pour saisir le numéro souhaité). • Appuyez sur New Block (ou sur Print). CONFIRM s'affiche dans le menu Options d'impression. 7 Appuyez sur New Block (ou sur Print) pour lancer l'impression du nombre d'étiquettes spécifié. Le numéro de chaque copie s'affiche lors de l'impression de l'étiquette.
Pour définir des options d'impression supplémentaires, au lieu de passer à l'étape 7, vous pouvez appuyer sur ou sur End jusqu'à ce que CONTINUE s'affiche dans le menu Options d'impression, puis appuyer sur New Block

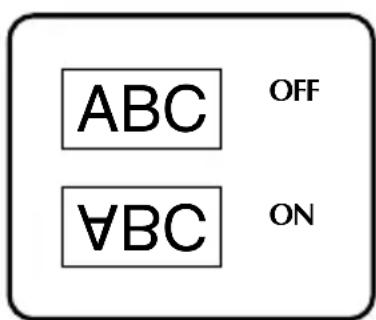

Impression d'étiquettes miroirs
Cette fonction imprime l'étiquette pour que le texte soit lisible du côté adhésif du ruban. Si l'étiquette doit être apposée sur une vitre ou tout autre matériel transparent, elle pourrait être correctement lue de l'autre côté de ce matériel.
1 Appuyez sur Code, puis sur Label Type.
2 Appuyez sur ou sur jusqu'à ce que MIRROR s'affiche. 3 Appuyez sur Home ou sur End jusqu'à ce que ON s'affiche. 4 Appuyez sur New Block (ou sur Print). CONFIRM s'affiche dans le menu Options d'impression. 5 Appuyez sur New Block (ou sur Print) pour lancer l'impression du nombre d'étiquettes spécifique. Le numéro de chaque copie s'affiche lors de l'impression de l'étiquette.
Lorsque vous utilisez la fonction d'impression miroir, le texte doit être imprimé sur une bande adhesive transparente. Pour définir des options d'impression supplémentaires, au lieu de passer à l'étape 5, vous pouvez appuyer sur ou sur jusqu'à ce que CONTINUE s'affiche dans le menu Options d'impression, puis appuyer sur
Combaison de fonctions spéciales d'impression
De nombreuses fonctions spéciales d'impression peuvent être combinées, selon les conditions (mode du Format d'étiquette sélectionné, utilisation d'un gabarit...). Par exemple, si l'on combine la fonction Imprimer de nouveau et la fonction Numération pour imprimer deux copies d'une étiquette, avec comme champ de numérotation "1" et trois incréments, les étiquettes représentées ci-dessus seront imprimées.
Pour plus de détails sur les diverses fonctions spéciales d'impression, reportez-vous à la section correspondante ci-dessus.
Stockage et rappel de fichiers
Un texte fréquemment utilisé et sa mise en forme peuvent être stockés en mémoire et rappelés facilement pour être modifiés et imprimés rapidement. Lorsque chaque fichier texte est stocké, un numéro lui est attribué pour faciliter son rappel. La mémoire peut contenir jusqu'à dix fichiers texte ou environ 2000 caractères.
Une copie du fichier texte étant rappelée lorsque vous utilisez la fonction Recall, le texte peut être imprimé ou modifié sans changer le fichier texte original. Lorsque vous n'avez plus besoin d'un fichier ou que vous souhaitez libérer de l'espace mémoire, la fonction Clear peut être utilisée pour supprimer des fichiers texte.
Stockage de texte d'étiquette
Appuyez sur (Memory). • Appuyez sur Home ou sur End jusqu'à ce que STORE s'affiche.
3 Appuyez sur New Block
4 Appuyez sur ↑ ou sur End jusqu'à ce que le nombre du fichier dans lequel vous souhaitez stocker le texte s'affiche.
5 Appuyez sur New Block
Si le nombre maximum de caractères stockés a déjà été atteint, le message d'erreur "MEMORY FULL!" s'affiche à l'écran. Dans ce cas, vous devez supprimer un fichier texte existant pour pouvoir en stocker un nouveau. S'il y a déjà un fichier stocké sous le numéro de fichier sélectionné, le message "OVERWRITE?" s'affiche à l'écran. Pour écraser le fichier stocké et le remplacer par le nouveau fichier, appuyez sur New Block. Pour revenir en arrière et choisir un autre numéro de fichier, sans écraser le fichier texte, appuyez sur Clear, puis sélectionnez un autre numéro de fichier.
Rappel d'un texte stocké
Appuyez sur (Memory). • Appuyez sur ou sur End jusqu'à ce que RECALL s'affiche. 3 Appuyez sur New Block 4 Appuyez sur Home ou sur End jusqu'à ce que le nombre du fichier contenant le texte à rappeler s'affiche. 5 Appuyez sur New Block. Le texte précédemment saisi et affiché à l'écran s'efface ; le texte stocké dans le fichier sélectionné est rappelé à l'écran.
Pour afficher d'autres parties du fichier texte sélectionné, appuyez sur Home ou sur End.
Suppression d'un texte stocké
Appuyez sur (Memory).
2. Appuyez sur Home ou sur End jusqu'à ce que CLEAR s'affiche.
3. Appuyez sur New Block
4. Appuyez sur Home ou sur End jusqu'à ce que le nombre du fichier contenant le texte à supprimer s'affiche.
5. Sélectionnez le(s) fichier(s) à supprimer.
- Pour supprimer un seul fichier, passez à l'objet 6.
- Pour sélectionner plusieurs fichiers, appuyez sur Space. Le numéro du fichier en cours est sélectionné. Continuez de sélectionner les fichiers texte en répétant l'étape 4, puis appuyez sur Space jusqu'à ce que tous les fichiers à supprimer soient sélectionnés.
- Pour supprimer tous les fichiers, appuyez sur Code, puis sur Space.
6 Appuyez sur New Block. Le message "OK TO CLEAR?" (ou "CLEAR ALL?" si tous les fichiers sont sélectionnés) s'affiche. • Appuyez sur New Block. Le texte stocké dans les fichiers sélectionnés est supprimé.
Pour ne pas supprimer les fichiers de texte sélectionnés, appuyez sur Clear New Block au lieu de l'étape 7. Pour afficher d'autres parties du fichier de texte sélectionné, appuyez sur ou sur Pour retirer un fichier texte de la liste des fichiers à supprimer, affichez le fichier puis appuyez sur Space pour que le numéro du fichier ne soit plus sélectionné.
Vous pouvez utiliser plusieurs fonctions pour modifier et régler le fonctionnement de l'appareil.
Sélection des paramètres d'avance et de coupure du ruban
La fonction Cut vous permet de déterminer l'emplacement de la coupure sur l'étiquette, lorsqu'elle s'imprime. Il est possible de définir deux méthodes de coupure différentes : Pause coupure (l'impression s'arrête pour permettre de couper l'étiquette) et Impression en série (le dernier exemplaire n'avance pas pour être coupé, évitant ainsi tout gaspillage de ruban).
L'impression en série est une fonction économique qui vous permet d'éviter de gaspiller du ruban lorsque vous imprimez des étiquettes. Si l'Impression en série n'est pas sélectionnée, l'excédent de ruban de la session de travail précédente est coupé avant que la première étiquette de la session en cours ne soit imprimée. Si vous sélectionnez un paramètre configuré sur Impression en série, la dernière étiquette de la session de travail précédente reste dans l'appareil (elle n'avance pas) ; ainsi, l'impression de l'étiquette suivante peut se faire sans gaspillage de ruban. Lorsque la dernière étiquette est imprimée, appuyez sur Feed pour faire avancer la série d'étiquettes et appuyez ensuite sur le levier du coupe-ruban.
Les paramètres suivants sont disponibles : (Le paramètre par défaut est 1.)
1 (Pause coupure: pas d'impression en série)
2 (Pas de Pause coupure, pas d'Impression en série)
3 (Pause coupure, Impression en série)
4 (Pas de pause coupure, Impression en série)
1 Appuyez sur Code, puis sur Z.
2 Appuyez sur ou sur jusqu'à ce que CUT s'affiche.
3 Appuyez sur Home ou sur End jusqu'à ce que le paramètre souhaité s'affiche, puis appuyez sur New Block.
Après avoir effectué une impression en utilisant la fonction Cut définie sur 3 ou 4, appuyez sur Feed pour faire avancer le ruban, puis appuyez sur le levier du coupe-ruban pour le couper.
Réglage du contraste de l'écran
Vous pouvez éclaircir ou assombrir l'affichage de l'écran en sélectionnant une valeur située entre -2 et +2. La valeur par défaut est 0. Sélectionnez une valeur supérieure pour augmenter le contraste (assombrir l'écran). Sélectionnez une valeur inférieure pour diminuer le contraste (éclaircir l'écran).
1. Appuyez sur Code, puis sur Setup Z
2. Appuyez sur ou sur jusqu'à ce que CONTRAST s'affiche.
3. Appuyez sur Home ou End jusqu'à ce que le paramètre souhaité s'affiche, puis appuyez sur ←.
Réglage de la fonction réduction automatique
Grâce à la fonction Réduction automatique, vous pouvez définir la largeur du texte (TEXT WIDTH), ainsi que sa taille (TEXT SIZE), si ce texte, défini avec le paramètre de taille AUTO, est plus long que l'étiquette. (La valeur par défaut est TEXT SIZE.)
1. Appuyez sur Code, puis sur Z.
2. Appuyez sur ou sur jusqu'à ce que AUTO REDUCTION s'affiche.
3. Appuyez sur Home ou sur End jusqu'à ce que le paramètre souhaité s'affiche, puis appuyez sur New Block.
Si la fonction TEXT SIZE est sélectionnée et que vous souhaitez ajouter du texte, la taille des caractères est réduite automatiquement; ainsi, la longueur du texte correspondra à celle de l'étiquette.
Calibrage de la longueur de l'étiquette
Si la longueur d'une étiquette imprimée ne correspond pas à celle spécifiée avec la fonction Longueur, la longueur de l'étiquette imprimée peut être ajustée à l'aide de la fonction d'ajustement de longueur en sélectionnant une valeur située entre -1 et +3. (La valeur par défaut est 0.)
1. Appuyez sur Code, puis sur Z.
2. Appuyez sur ou sur jusqu'à ce que LENGTH ADJUST s'affiche.
3. Appuyez sur Home ou sur End jusqu'à ce que le paramètre souhaité s'affiche, puis appuyez sur New Block.
Mise à jour régulière de la catégorie de symboles personal
Lorsque la catégorie de symboles PERSONAL est pleine, vous pouvez désirer de continuer à ajouter des symboles dans cette catégorie, en effaçant les anciens symboles (ON), ou d'arrêter d'ajouter des symboles dans cette catégorie (OFF). (La configuration par défaut est ON.)
1. Appuyez sur Code, puis sur Z.
2. Appuyez sur ou sur jusqu'à ce que SYMBOL UPDATE s'affiche.
3. Appuyez sur ou sur End jusqu'à ce que le paramètre souhaité s'affiche, puis appuyez sur New Block.
Vous pouvez utiliser cette fonction pour afficher des informations relatives à la version du logiciel P-touch, ainsi qu'au jeu de symboles intégré.
1 Appuyez sur Code, puis sur Z. 2 Appuyez sur ou sur jusqu'à ce que VERSION INFO s'affiche. 3 Appuyez sur ou sur jusqu'à ce que les informations souhaitées concernant la version s'affichent. 4 Appuyez sur New Block pour quitter le mode Réglage.
5 Annexes
Détection de pannes
| Problème Mesures à prendre | |
| L'écran reste vierge après la mise sous tension de l'appareil. | Vérifiez que l'adaptateur secteur (AD-24ES) est correctement raccordé.Si vous utilisez des piles, vérifie qu'elles sont installées correctement.Si les piles sont faibles, remplacez-les par des piles neuves. |
| L'appareil n'imprime pas ou les caractères imprimés ne sont pas nets. | Vérifiez que le couvercle arrêté est bien fermé.Si la cassette de ruban est vide, remplacez-la par une cassette neuve. |
| Les fichiers de texte que vous avez stockés en mémoire se sont effacés. | Si les piles sont faibles, remplacez-les par des piles neuves. |
| Les caractères imprimés sont mal formés. | Si vous utilisez des piles, celles-ci sont peut-être faibles. Branchez l'adaptateur secteur ou remplacez les piles usées par des piles neuves. |
| Une ligne blanche apparait sur les caractères imprimés. | Nettoyez la tête d'impression comme expliqué dans la section Nettoyage de la tête d'impression, des rouleaux et du coupe-ruban à la page 7. |
| Un morceau de ruban rayé apparait. | Vous avez atteint la fin du ruban. Remplacez la cassette. |
| L'appareil se "bloque" (c'est-à-dire qu'il ne réagit pas lorsque l'on appuie sur une touche). | Eteignez l'appareil, puis, tout en maintainant les touches Code et R enforcées, allumez l'appareil. L'appareil redémarre, mais les textes affichés et leur mise en page, ainsi que tous les fichiers de texte stockés en mémoire, sont effacés. |
Liste des messages d'erreur
| Message d'erreur Cause | Mesure | |
| 1 BLOCK LIMIT! | • Ce message apparaît si vous essayez d'utiliser la fonction Numérorotation lorsqu plusieurs blocs de texte ont été saisis avec le mode de format d'étiquette PANEL activé. | • Annulez la fonction Numérorotation.
• Limitez à 1 le nombre de blocs de texte. |
| 4 DIGITS MINIMUM! | • Ce message s'affiche si moins de quatre chiffres (nombres minimum) sont saisis comme données de code barres. | • Saisissez au moins quatre chiffres avant d'appuyer sur New Block ←. |
| 50 BLOCK LIMIT REACHED! | • Ce message s'affiche si 50 blocs detexts ont déjà été saisis lorsque vous appuyez sur Code, puis sur ←. | • Limitez à 50 le nombre de blocs deertext. |
| 7 LINE LIMIT! | • Ce message s'affiche si sept lignes ont déjà été entrées dans un bloc de texts lorsque vous appuyez sur New Block ←. | • Limitez à sept le nombre de lignes dans un bloc de/texte. |
| • Ce message s'affiche si vous supprimez qui create un bloc de plus de sept lignes. | • Modifiez le nombre de lignes pour que le bloc en compte au maximum sept. |
| BUFFER EMPTY! | • Ce message apparaît si vous n'avez pas saisi de texts avant d'essayer d'imprimer ou d'utiliser la fonction Aperçu. | • Entrez du texte avant d'effectuer ces opérations. |
| BUFFER FULL! | • Ce message s'affiche si vous essayez d'entrez un caractère, un espace, une nouvelle ligne, un nouveau bloc, un symbole, un caractère accentué ou un code barres alors que le nombre maximum de caractères a été atteint. | • Effacez une partie du texte existant afin de pouvoir entraer davantage de texte. |
| CASSETTE CHANGED! | • Ce message s'affiche si vous changez la cassette de ruban alors que l'appareil est en Pause coupure. | • Remettez la cassette précédente. |
| Message d'erreur Cause | Méasure | |
| CHECK BATTERIES! | • Ce message apparaît si vous avez associé des piles neues et usagées ou si vous avez mélangé des piles de types (alcaline, Ni-Cd et Ni-MH), de fabricants ou de modèles différents, ou si vous avez installé des piles rechargées et déchargeés. | • Remplacez les piles par 6 piles neues AA de même type.
• Si vous avez installé des piles rechargeables, rechargez-les toutes. |
| CHECK SETTING IN LABEL TYPE MODE! | • Ce message s'affiche si vous modifierez les paramètres de la fonction Longueur ou Encadrament alors qu'un mode de Format d'étiquette (avec une longueur d'étiquette et un type d'encadrrement prédéfinis) a déjà été sélectionné. | • Sélectionnez un mode de Format d'étiquette différent. |
| CUTTER ERROR! | • Ce message s'affiche si le levier du coupe-ruban est abaisse alors que vous appuyez sur Print ou lorsque vous faites avancer le ruban. | • Relevez le levier du coupe-ruban. Si vous avez appuyé sur Print, appuyez sur Feed pour faire avancer le ruban imprimé.
• Si vous ne réussissez pas à résoudre le problème, contactez votre service après-venture. |
| EXCEEDS PRINT COPY LIMIT! | • Ce message s'affiche si vous avez besoin d'imprimer plus de 1 000 copies dans les Options d'impression.
• Notez que le nombre de copies plus le nombre d'étiquettes séquentielles ne doit pas dépasser 1 000. | • Sélectionnez moins de 1 000 exemplaires. |
| INPUT ABCD AT BEGIN & END! | • Ce message s'affiche si les données du code barres ne commencent et ne finissent pas par une lecture comprise entre A et D lorsque le protocole CODABAR est sélectionné. | • Saisissez une dette comprise entre A et D au début et à la fin des données du code barres. |
| INPUT WHOLE CODE! | • Ce message s'affiche si le nombre de chiffres requis n'est pas saisi dans le code barres. | • Saisissez le nombre exact de chiffres ou modifiez le protocole du code barres. |
| LENGTH LIMIT! | • Ce message s'affiche si vous imprimez ou utilisez la fonction Aperçu, alors que la longueur du code est supérieure à la longueur maximal de 1 m. | • Supprimez une partie du texte. |
| Message d'erreur Cause | Mesure | |
| Pour un ruban de 18 mm:
LINE LIMIT!
5 LINES MAXIMUM
Pour un ruban de 12 mm:
LINE LIMIT!
3 LINES MAXIMUM
Pour un ruban de 9 mm ou de 6 mm:
LINE LIMIT!
2 LINES MAXIMUM | • Ce message s'affiche si vous imprimez ou utilisez la fonction Aperçu, alors que le nombre de lignes dans le texte est supérieur au nombre maximum possible pour le ruban installé. | • Réduisez le nombre de lignes ou installez un ruban plus large. |
| MEMORY FULL! | • Ce message s'affiche si vous essayez de stocker un fichier texte alors qu'environ 2 000 caractères sont déjà stockés dans la mémoire. | • Suprimez tout fichier inutilde la mémoire afin de libérer de l'espace pour le nouveau fichier. |
| NO FILES! | • Ce message s'affiche si aucun fichier n'est stocké en mémoire alors que vous souhaitez en rappeler un ou en supprimer un. | • Stockez un fichier avant de le rappeler ou de le supprimer. |
| SET 24mm! | • Ce message s'affiche si une cassette de ruban de 24 mm de large n'est pas installée lors de l'impression d'un gabarit de Format automatique créé pour un ruban de 24 mm. | • Installez une cassette de ruban de 24 mm de large. |
| SET 18mm! | • Ce message s'affiche si une cassette de ruban de 18 mm de large n'est pas installée lors de l'impression d'un gabarit de Format automatique créé pour un ruban de 18 mm. | • Installez une cassette de ruban de 18 mm de large. |
| SET 12mm! | • Ce message apparaît si une cassette de ruban de 12 mm de large n'est pas installée lors de l'impression d'un gabarit de Format automatique créé pour un ruban de 12 mm. | • Installez une cassette de ruban de 12 mm de large. |
| SET 9mm! | • Ce message apparaît si une cassette de ruban de 9 mm de large n'est pas installée lors de l'impression d'un gabarit de Format automatique créé pour un ruban de 9 mm. | • Installez une cassette de ruban de 9 mm de large. |
| SET 6mm! | • Ce message apparait si une cassette de ruban de 6 mm de large n'est pas installée lors de l'impression d'un gabarit de Format automatique créé pour un ruban de 6 mm. | • Installez une cassette de ruban de 6 mm de large. |
| TAPE EMPTY! | • Ce message s'affiche lorsque vous essayez de faire avancer le ruban, d'imprimer ou d'utiliser la fonction Aperçu, alors qu'aucune cassette de ruban n'est installée. | • Installez une cassette de ruban et essayez de nouveau. |
| TEXT TOO HIGH! XX BLOCK | • Ce message s'affiche si la largeur du texte est supérieure à celle de la cassette de ruban installée. | • Réduisez la taille des caractères, installez une cassette de ruban plus large ou sélectionnez la configuration AUTO de la taille du texte. |
| TEXT TOO LONG! | • Ce message s'affiche si le texte est plus long que la longueur de l'étiquette définie dans la fonction Longueur. | • Appuyez sur Length A, puis sélectionnez une étiquette plus longue. • Réduisez la taille ou la largeur des caractères, ou sélectionnez le paramètre de taille de texte AUTO. |
| TEXT TOO LONG! XX BLOCK | • Ce message s'affiche lors de l'impression d'une étiquette plus longue que la longueur du bloc préalablement définie. | • Sélectionnez une longueur de bloc supérieure. |
| VALUE OUT OF RANGE! | • Ce message s'affiche si la valeur saisie dans les fonctions Marge, Longueur et Longueur de bloc ne se situe pas dans l'intervalle autorisé. • Ce message s'affiche si les valeurs des blocs à imprimer ne se situent pas dans l'intervalle autorisé. | • Saisissez une valeur comprise dans l'intervalle autorisé. |
Matériel
Alimentation: Six piles alcalines AA ou Six piles rechargeables AA ou Un adaptateur secteur (AD-24ES)
Système d'entrée: Clavier (56 touches)
Écran à cristaux liquides 48 × 132 points: + Caps et autres indicateurs
Ruban d'étiquettes: Le ruban TZ est disponible dans les 5 largeurs suivantes: 6 mm, 9 mm, 12 mm, 18 mm, 24 mm
Tête d'impression: 18,1 mm (hauteur) / 180 PPP (résolution)
Coupe-ruban: Coupe-ruban manuel
Dimensions: Avec le levier du coupe-ruban: 131mm(l)× 235mm(p)× 86mm(h) Sans le levier du coupe-ruban: 114mm(l)× 235mm(p)× 86mm(h)
Poids: 560g
Logiciel
| Polices de caractères: | 1 police intégrée (Helsinki) |
| Taille des caractères: | AUTO plus sept corps (1, 2, 3, 4, 6, 9 et 12 mm (6, 9, 12, 18, 24, 36 et 48 points)) |
| Styles de caractères: | Normal, gras, contour, italique, italique + gras, et italique + contour |
| Capacité de la zone de travail: | 512 caractères maximum
Maximum 7 lignes
Maximum 50 blocs |
Capacité de la mémoire : Environ 2000 caractères
Fournitures
Vous pouvez vous procurer des cassettes de ruban chez votre revendeur agréé le plus proche.
N'utilisez que des rubans Brother TZ dans cet appareil. Brother ne peut être tenu pour responsable des dommages causés par l'utilisation de fournitures
non-agréées. N'utilise jamais de rubans ne portant pas la marque. La disponibilité des rubans peut varier d'un pays à l'autre.
| N° de stock Description |
| Rubans laminés de 24 mm |
| TZ-151 Caractères noirs sur fond transparent |
| TZ-M51 Caractères noirs sur fond transparent (mat) |
| TZ-251 Caractères noirs sur fond blanc |
| TZ-451 Caractères noirs sur fond rouge |
| TZ-551 Caractères noirs sur fond bleu |
| TZ-651 Caractères noirs sur fond jaune |
| TZ-751 Caractères noirs sur fond vert |
| TZ-A51 Caractères noirs sur fond gris |
| TZ-B51 Caractères noirs sur fond orange fluorescent |
| TZ-C51 Caractères noirs sur fond jaune fluorescent |
| TZ-D51 Caractères noirs sur fond vert fluorescent |
| TZ-951 Caractères noirs sur fond argent |
| TZ-M951 Caractères noirs sur fond argent (mat) |
| TZ-152 Caractères rouges sur fond transparent |
| TZ-252 Caractères rouges sur fond blanc |
| TZ-153 Caractères bleus sur fond transparent |
| TZ-253 Caractères bleus sur fond blanc |
| TZ-354 Caractères or sur fond noir |
| TZ-155 Caractères blancs sur fond transparent |
| TZ-355 Caractères blancs sur fond noir |
| TZ-455 Caractères blancs sur fond rouge |
| TZ-555 Caractères blancs sur fond bleu |
| TZ-655 Caractères blancs sur fond orange |
| TZ-755 Caractères blancs sur fond vert |
| Rubans laminés de 18 mm |
| TZ-141 Caractères noirs sur fond transparent |
| TZ-241 Caractères noirs sur fond blanc |
| TZ-242 Caractères rouges sur fond blanc |
| TZ-243 Caractères bleus sur fond blanc |
| TZ-344 Caractères or sur fond noir |
| TZ-145 Caractères blancs sur fond transparent |
| TZ-345 Caractères blancs sur fond noir |
| TZ-441 Caractères noirs sur fond rouge |
| TZ-541 Caractères noirs sur fond bleu |
| TZ-641 Caractères noirs sur fond jaune |
| TZ-741 Caractères noirs sur fond vert |
| Rubans laminés de 12 mm |
| TZ-131 Caractères noirs sur fond transparent |
| TZ-132 Caractères rouges sur fond transparent |
| TZ-133 Caractères bleus sur fond transparent |
| TZ-135 Caractères blancs sur fond transparent |
| TZ-231 Caractères noirs sur fond blanc |
| TZ-232 Caractères rouges sur fond blanc |
| TZ-233 Caractères bleus sur fond blanc |
| TZ-334 Caractères or sur fond noir |
| TZ-335 Caractères blancs sur fond noir |
| TZ-431 Caractères noirs sur fond rouge |
| TZ-435 Caractères blancs sur fond rouge |
| TZ-531 Caractères noirs sur fond bleu |
| TZ-535 Caractères blancs sur fond bleu |
| TZ-631 Caractères noirs sur fond jaune |
| TZ-635 Caractères blancs sur fond orange |
| TZ-731 Caractères noirs sur fond vert |
| TZ-735 Caractères blancs sur fond vert |
| TZ-931 Caractères noirs sur fond argent |
| TZ-M931 Caractères noirs sur fond argent (mat) |
| TZ-A31 Caractères noirs sur fond gris |
| TZ-B31 Caractères noirs sur fond orange fluorescent |
| TZ-C31 Caractères noirs sur fond jaune fluorescent |
| TZ-D31 Caractères noirs sur fond vert fluorescent |
| TZ-M31 Caractères noirs sur fond transparent (mat) |
| Rubans laminés de 9 mm |
| TZ-121 Caractères noirs sur fond transparent |
| TZ-122 Caractères rouges sur fond transparent |
| TZ-123 Caractères bleus sur fond transparent |
| TZ-221 Caractères noirs sur fond blanc |
| TZ-222 Caractères rouges sur fond blanc |
| TZ-223 Caractères bleus sur fond blanc |
| TZ-324 Caractères or sur fond noir |
| TZ-325 Caractères blancs sur fond noir |
| TZ-421 Caractères noirs sur fond rouge |
| TZ-521 Caractères noirs sur fond bleu |
| TZ-621 Caractères noirs sur fond jaune |
| TZ-721 Caractères noirs sur fond vert |
| TZ-A25 Caractères noirs sur fond gris |
| TZ-M21 Caractères noirs sur fond transparent (mat) |
| Rubans laminés de 6 mm |
| TZ-111 Caractères noirs sur fond transparent |
| TZ-211 Caractères noirs sur fond blanc |
| TZ-315 Caractères blancs sur fond noir |
| TZ-611 Caractères noirs sur fond jaune |
| Rubans non laminés de 24 mm |
| TZ-N251 Caractères noirs sur fond blanc |
| Rubans non laminés de 18 mm |
| TZ-N241 Caractères noirs sur fond blanc |
| TZ-N242 Caractères rouges sur fond blanc |
| TZ-N243 Caractères bleus sur fond blanc |
| TZ-N541 Caractères noirs sur fond bleu |
| TZ-N641 Caractères noirs sur fond jaune |
| TZ-N741 Caractères noirs sur fond vert |
| TZ-NF41 Caractères noirs sur fond violet |
| TZ-PH41 Caractères noirs sur fond à motifs en forme de cœurs |
| TZ-PF41 Caractères noirs sur fond à motifs en forme de fruits |
| TZ-PM41 Caractères noirs sur fond à motifs marins |
| TZ-N841 Caractères noirs sur fond or |
| Rubans non laminés de 12 mm |
| TZ-N231 Caractères noirs sur fond blanc |
| TZ-N232 Caractères rouges sur fond blanc |
| TZ-N233 Caractères bleus sur fond blanc |
| TZ-N531 Caractères noirs sur fond bleu |
| TZ-N631 Caractères noirs sur fond jaune |
| TZ-N731 Caractères noirs sur fond vert |
| TZ-NF31 Caractères noirs sur fond violet |
| Rubans non laminés de 9 mm |
| TZ-N221 Caractères noirs sur fond blanc |
| Rubans non laminés de 6 mm |
| TZ-N211 Caractères noirs sur fond blanc |
Rubans de forte adhérence
| N° de stock Description |
| TZ-S251 | Ruban de 24 mm (caractères noirs sur fond blanc) |
| TZ-S241 | Ruban de 18 mm (caractères noirs sur fond blanc) |
| TZ-S231 | Ruban de 12 mm (caractères noirs sur fond blanc) |
| TZ-S221 | Ruban de 9 mm (caractères noirs sur fond blanc) |
| TZ-S211 | Ruban de 6 mm (caractères noirs sur fond blanc) |
| TZ-S151 | Ruban de 24 mm (caractères noirs sur fond transparent) |
| TZ-S141 | Ruban de 18 mm (caractères noirs sur fond transparent) |
| TZ-S131 | Ruban de 12 mm (caractères noirs sur fond transparent) |
| TZ-S121 | Ruban de 9 mm (caractères noirs sur fond transparent) |
| TZ-S111 | Ruban de 6 mm (caractères noirs sur fond transparent) |
| TZ-S651 | Ruban de 24 mm (caractères noirs sur fond jaune) |
| TZ-S641 | Ruban de 18 mm (caractères noirs sur fond jaune) |
| TZ-S631 | Ruban de 12 mm (caractères noirs sur fond jaune) |
| TZ-S621 | Ruban de 9 mm (caractères noirs sur fond jaune) |
| TZ-S611 | Ruban de 6 mm (caractères noirs sur fond jaune) |
Ruban flexible d'identification
| N° de stock Description |
| TZ-FX251 Ruban flexible d'identification de 24 mm (caractères noirs sur fond blanc) |
| TZ-FX241 Ruban flexible d'identification de 18 mm (caractères noirs sur fond blanc) |
| TZ-FX231 Ruban flexible d'identification de 12 mm (caractères noirs sur fond blanc) |
| TZ-FX221 Ruban flexible d'identification de 9 mm (caractères noirs sur fond blanc) |
| TZ-FX211 Ruban flexible d'identification de 6 mm (caractères noirs sur fond blanc) |
| N° de stock Description |
| TZ-FX151 Ruban flexible d'identification de 24 mm (caractères noirs sur fond transparent) |
| TZ-FX141 Ruban flexible d'identification de 18 mm (caractères noirs sur fond transparent) |
| TZ-FX131 Ruban flexible d'identification de 12 mm (caractères noirs sur fond transparent) |
| TZ-FX121 Ruban flexible d'identification de 9 mm (caractères noirs sur fond transparent) |
| TZ-FX111 Ruban flexible d'identification de 6 mm (caractères noirs sur fond transparent) |
| TZ-FX651 Ruban flexible d'identification de 24 mm (caractères noirs sur fond jaune) |
| TZ-FX641 Ruban flexible d'identification de 18 mm (caractères noirs sur fond jaune) |
| TZ-FX631 Ruban flexible d'identification de 12 mm (caractères noirs sur fond jaune) |
| TZ-FX621 Ruban flexible d'identification de 9 mm (caractères noirs sur fond jaune) |
| TZ-FX611 Ruban flexible d'identification de 6 mm (caractères noirs sur fond jaune) |
Rubans spéciaux
| N° de stock Description |
| TZ-CL4 Cassette de nettoyage de la tête d'impression |
| TZ-IY41 Ruban transfert de 18 mm |
| TZ-SE4 Ruban àadhérence spéciale de 18 mm |
| TZ-FA3 Ruban en tissu de 12 mm |
Adaptateur secteur 8
Alignment. 28
Alignement à droite. 28
Alignement à gauche. 28
Alignement centre. 28
Alignement horizontal à droite. Indicateur. 2
Alignement horizontal à gauche. Indicateur. 2
Alignement horizontal centre. Indicateur. 2
Alignement horizontal justifié. Indicateur. 2
Alignement justifié 28
Annulation 14
Apercu 30
Barre despace. 14,15
Bloqué 40
Caractere
Largeur. 26
Style 27
Taille. 25
Cassettes
de ruban. 4
Catégorie de symboles PERSONAL 22
Réglage 39
Choix 14, 15
Configuration par défaut..... 14
Clavier 2
Code barres
Caractères spéciaux. 19
Configuration par défaut.... 14
Confirmation 14
Contraste
de l'écran 38
Copies. 31
Coupe-ruban. 7
Curseur 15
Détection de pannes 40
Ecran. 2
Écran à cristaux liquides. 2
Ensemble de blocs. 33
Fonction Accent. 17
Fonction Clear 17
Fonction Code-barres 18
Fonction Contraste 38
Fonction Coupure 37
Fonction Encadrement 24
Fonction Format automatique..... 29
Fonction Imprimer de nouveau.... 31
Fonction Longueur 23
Fonction Marges 23
Fonction Nouveau bloc. 16
Fonction Numérotation 31
Fonction Réduction automatique...38
Format d'étiquette 2
Gabarits
Format automatique 29
Impression
Ensemble de blocs de texte..... 33
Impression en série. 37 Impression miroir 33 Indicateur Caps 2 Indicateur Code 2 Indicateur d'encadrement. 2 Indicateur du paramètre Format d'étiquette. 2 Indicateur Insert 2 Indicateur Longueur 2 Indicateur Piles faibles. 2 Indicateur Shift. 2 Indicateurs 2 Alignement horizontal à droite.... 2 Alignement horizontal à gauche.... 2 Alignement horizontal centre.... 2 Alignement horizontal justifié..... 2 Caps. 2 Code 2 Encadrement 2 Insert 2 Largeur. 2 Longueur. 2 Nombre de blocs. 2 Paramètre Format d'étiquette.....2 Piles faibles 2 Shift. 2 Style typographique contour..... 2 Style typographique gras. 2 Style typographique italique 2 Taille. 2
Largeur. 26
Indicateur. 2
Majuscules. 15 Marges d'étiquettes 23 Messages d'erreur. 41 Minuscules. 15 Mise en forme 25, 26, 27 Mise en forme générale
Largeur du caractère. 26
Style des caractères 27
Tailles des caractères 25
Mise en forme locale
Largeur des caractères 26 Style des caractères 27 Tailles des caractères 25
Mise en page générale. 2 Mode Caps. 15 Mode de Format d'étiquette 9 Mode Flag. 11 Mode Normal. 9 Mode Panel. 12 Mode Port 12 Mode Port Block (bloc pour port). 12 Mode Rotate. 10 Mode Rotate & Repeat 10 Mode Shift. 15 Mode Vertical 9 Modification de la longueur 39
Nettoyage
Coupe-ruban 7. Rouleaux 7. Tête d'impression 7.
Nombre de blocs : 2
Nombres 15
Pause coupure. 37 Piles 4 Problèmes 40
Rappel. 36 Rouleaux. 7 Ruban à forte adhérence 6 Ruban flexible d'identification...... 6
Selection 14
Configuration par défaut..... 14
Stockage 35
Style. 27
Style de texte avec contour. 27
Style de texte gras. 27
Style de texte italique 27
Style typographique contour. Indicateur. 2
Style typographique gras : Indicateur. 2
Style typographique italique : Indicateur. 2
Suppression de texte 17. Fichiers mémoire. 36
Taille. 25
Indicateur. 2
Tête d'impression. 7
Alignement du texte. 28 Largeur. 26 Modification de la largeur. 38 Modification de la taille. 38 Style. 27 Taille. 25
Touche Avance du ruban 30
Touche d'alimentation. 2, 8
Touche d'Avance du ruban 2
Touchede Correction. 2,14,17
Touche de Retour à la ligne... 2, 14, 16
Touche Format. 25, 26, 27
Touche Impression 2,30
Touche Insert 16
Touche Mémoire 35
Touche Réglage. 37
Touche Symbol 20
Touches de déplacement.... 14, 15
Touches de déplacement du curseur. 2
Touches numériques 2
Version. 39
