BEDIENUNGSANLEITUNG PTouch PT2460 BROTHER

• Lesen Sie diese Anleitung vor der Benutzung des P-touch.

• Bewahren Sie diese Anleitung als Nachschlagewerk auf.

GEBRUIKERSHANDLEIDINGBENUTZERHANDBUCHEinführung Mit dem Brother P-touch 2460 lassen sich Etiketten für die verschiedensten Zwecke erstellen. Durch die Vielseitigkeit des Gerätes können Sie zwischen unterschiedlichen Schriftgrößen und Druckstilen wählen und verschiedene Rahmenarten für Ihre Etiketten verwenden. Ausserdem sind viele farbige Schriftbänder in unterschiedlichen Breiten (6 mm, 9 mm, 12 mm, 18 mm und 24 mm) sowie in markanten Farben erhältlich, so dass Sie Ihre Etiketten zweckmässig und ganz nach Ihren Wünschen gestalten können. Neben den vielen verschiedenen laminierten und nicht laminierten Schriftbändern stehen auch laminierte Flexi-Tapes zur Verfügung, die sich besonders zum Befestigen der Etiketten an dünnen Leitungen und kantigen Gegenständen eignen (siehe “Zubehör” auf Seite 54). Obwohl dieses vielseitige Gerät leicht zu bedienen ist, sollten Sie das Benutzerhandbuch aufmerksam lesen, um alle Funktionen optimal nutzen zu können. Bewahren Sie es sorgfältig auf, damit Sie auch später darin nachschlagen können. Konformitätserklärung (Nur Europa/Türkei) Wir, BROTHER INDUSTRIES, LTD. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japan erklären, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2004/108/ EG und 2005/32/EG befindet. Der Netzadapter AD-24ES befindet sich in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2006/95/EG. Die Konformitätserklärung befindet sich auf unserer Website. Gehen Sie bitte zu http://solutions.brother.com -> wählen Sie Ihre Region (z. B. Europe) -> wählen Sie Ihr Land -> wählen Sie Ihr Modell -> wählen Sie „Handbücher“ -> wählen Sie Konformitätserklärung (*Wählen Sie Ihre Sprache, falls erforderlich).i INHALTSVERZEICHNIS

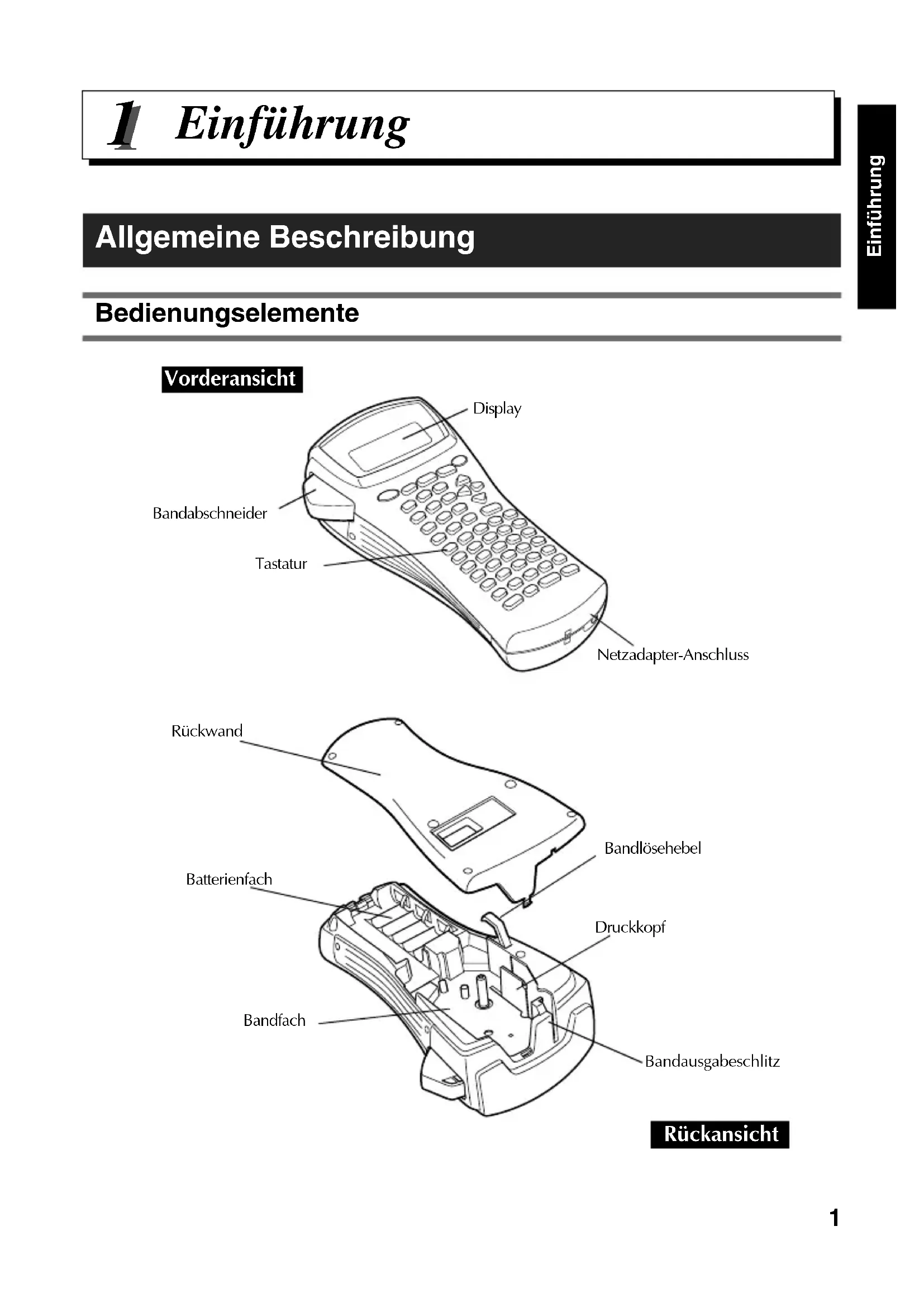

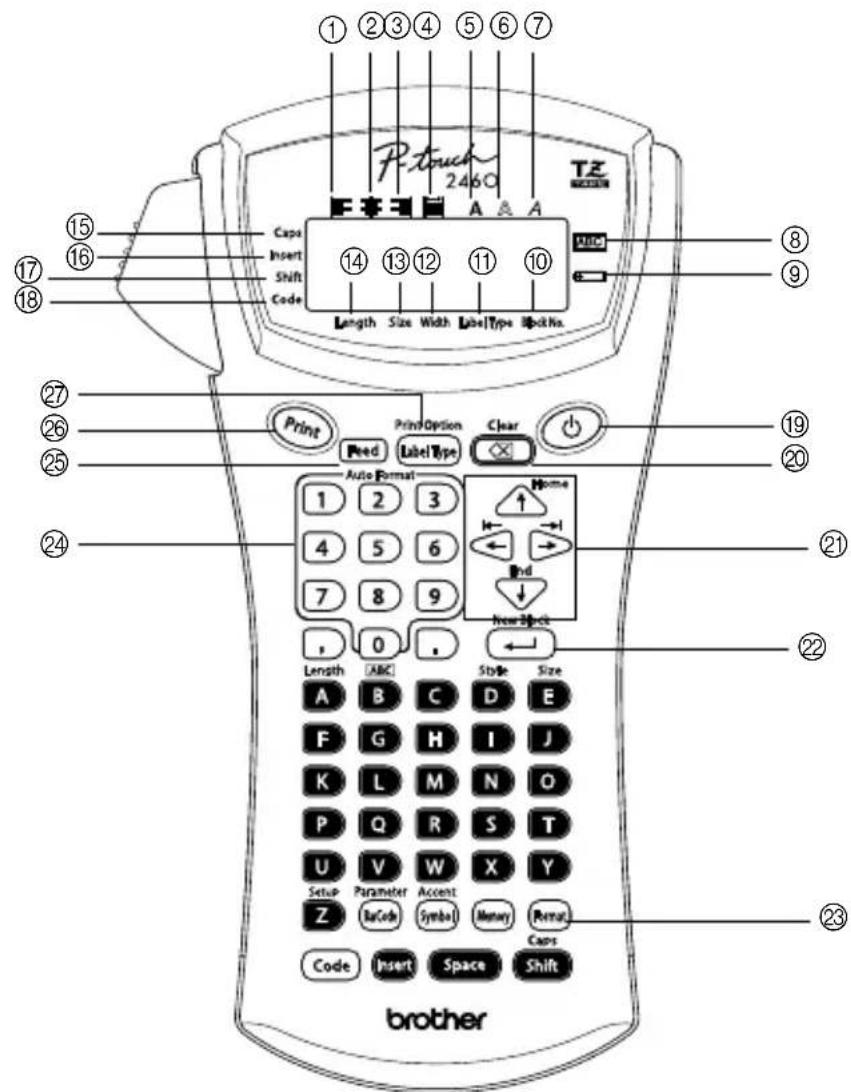

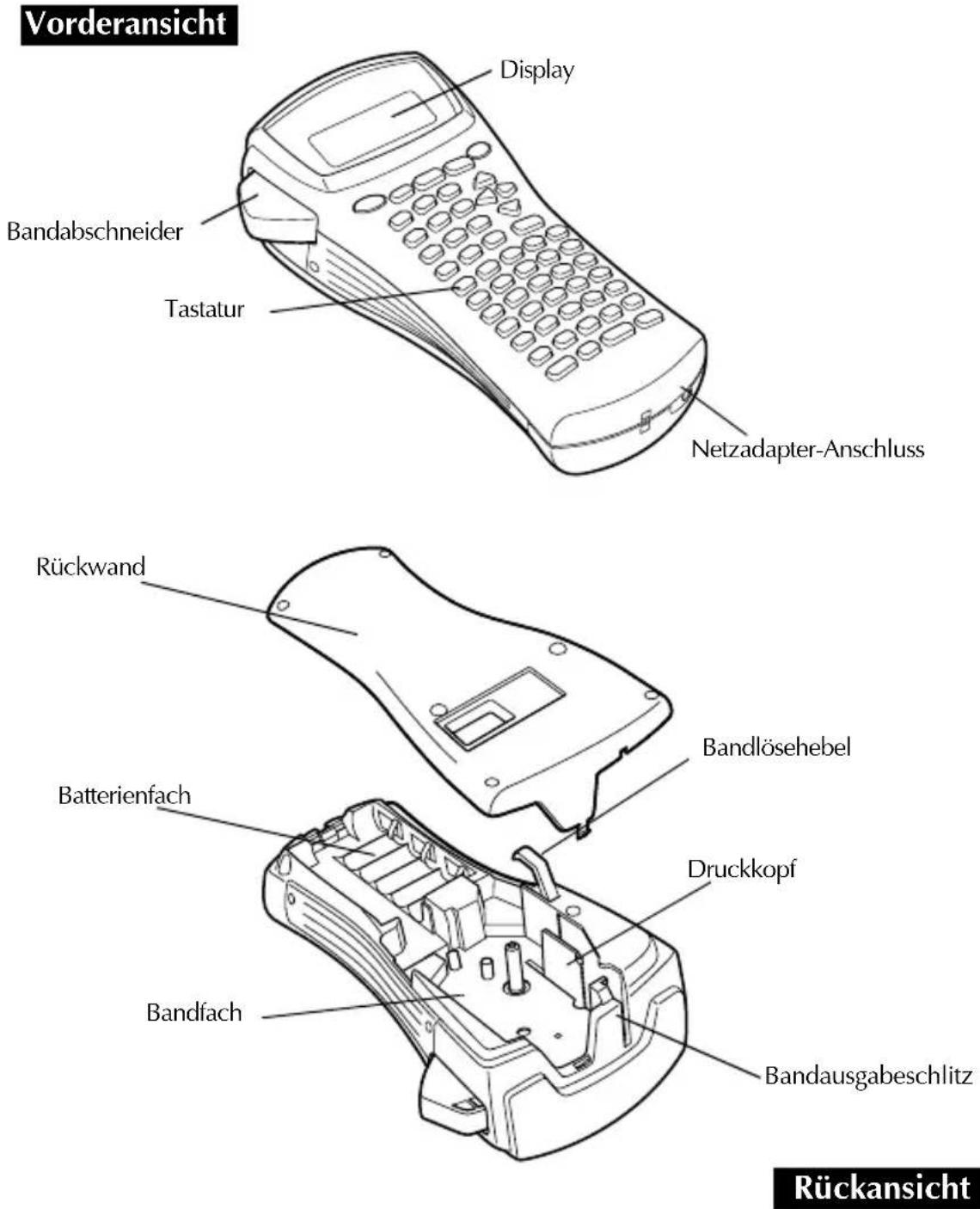

Einführung Allgemeine Beschreibung Bedienungselemente BandabschneiderTastaturNetzadapter-AnschlussDisplayRückwandBandlösehebelDruckkopfBandausgabeschlitzBandfachBatterienfachVorderansicht Rückansicht2 Tastatur und LC-Display 1 Linksbündig (Seite 32) 2 Zentriert (Seite 32) 3 Rechtsbündig (Seite 32) 4 Blocksatz (Seite 32) 5 Fettdruck (Seite 31) 6 Umrissdruck (Seite 31) 7 Kursivschrift (Seite 31) 8 Rahmen (Seite 28) 9 Batterien schwach (Seite 4) 0 Blocknummer (Seite 19) A Label-Typ-Anzeige (Seite 11) B Zeichenbreite (Seite 30) C Zeichengrösse (Seite 29) D Etikettenlänge (Seite 27) E Caps-Modus (Seite 17) F Einfügemodus (Seite 19) G Shift-Modus (Seite 17) H Code-Modus (Seite 16) I Ein/Aus-Taste (Seite 8) J Korrekturtaste ( Seiten 16 und 20

K Cursortasten (Seiten 16 und 18) L Eingabetaste (Seiten 16 und 18) M Globalformat (Seiten 29 bis 32) N Zifferntasten (Seite 32) O Bandvorlauf (Seite 34) P Drucken (Seite 34) Q Label Typ (Seite 11)

Einführung Allgemeine Hinweise ● Verwenden Sie mit diesem Gerät nur die originalen Brother TZ- Schriftbänder. Benutzen Sie keine Bänder, die nicht mit dem Zeichen gekennzeichnet sind. ● Ziehen Sie niemals am Schriftband, weil dadurch die Bandkassette beschädigt werden kann. ● Benutzen Sie das Gerät nicht an extrem staubigen Plätzen. Schützen Sie das Gerät vor direktem Sonnenlicht und vor Nässe. ● Setzen Sie das Gerät keinen extrem hohen Temperaturen und keiner extrem hohen Luftfeuchtigkeit aus. Lassen Sie das Gerät nicht bei hohen Temperaturen im Auto liegen. ● Lagern Sie die Bandkassetten nicht an Orten, an denen sie direkter Sonnen- einstrahlung, hoher Luftfeuchtigkeit oder Staub ausgesetzt werden. ● Lassen Sie keine Gegenstände aus Gummi oder Kunststoff längere Zeit auf dem Gerät liegen, weil dadurch Flecken entstehen können. ● Reinigen Sie das Gerät nicht mit Alkohol oder anderen organischen Lösungs- mitteln. Verwenden Sie zur Reinigung nur ein weiches, trockenes Tuch. ● Legen Sie keine schweren Gegenstände auf das Gerät und achten Sie darauf, dass keine Fremdkörper in das Gerät gelangen. ● Um Verletzungen zu vermeiden, sollten Sie die Klinge der Schneidevorrichtung nicht berühren. ● Verwenden Sie nur den speziell für dieses Gerät entwickelten optionalen Netzadapter. Die Verwendung anderer Adapter führt zum Verlust des Garantieanspruches. ● Versuchen Sie nicht, den Netzadapter auseinanderzubauen. ● Wenn Sie das Gerät längere Zeit nicht nutzen wollen, sollten Sie es vom Stromnetz trennen und die Batterien herausnehmen, um Schäden durch Auslaufen der Batterien zu vermeiden. ● Verwenden Sie 6 Alkaline-Batterien (AA) oder wiederaufladbare Batterien (Ni-Cd oder Ni-MH). ● Versuchen Sie nicht, den P-touch auseinanderzubauen.4 Batterien und Schriftbandkassetten Mit sechs Alkaline-Batterien (Grösse AA) können Sie den P-touch überall und jederzeit benutzen. Tauschen Sie beim Batterienwechsel immer alle Batterien aus. TZ-Schriftbänder sind in vielen verschiedenen Farben und Bandbreiten erhältlich (siehe Zubehör auf Seite 54). Dadurch stehen Ihnen vielfältige Möglichkeiten zur Gestaltung von Etiketten zur Verfügung. Batterien und Schriftbandkassetten können am P-touch schnell und einfach gewechselt werden. Batterien und Schriftbandkassetten in den P-touch einsetzen

Einführung Hinweise zu den Batterien ☞ Verwenden Sie Alkaline-Batterien der Grösse AA. Sie können anstelle von Alkaline-Batterien auch wiederaufladbare Batterien (Ni-Cd oder Ni-MH) verwenden.

Wiederaufladbare Batterien können nicht im P-touch aufgeladen werden. Laden Sie die Batterien mit einem handelsüblichen Ladegerät für die entsprechenden Batterien auf. Beachten Sie dazu die Hinweise, die mit den Batterien geliefert werden.

Die folgenden Batterien bzw. Batteriekombinationen sollten NICHT verwendet werden, um das Auslaufen der Batterien und Schäden zu vermeiden:

• Eine Kombination aus neuen und bereits verwendeten Batterien

• Eine Kombination aus verschiedenen Batterietypen (Alkaline, Ni-Cd, Ni-MH)

• Eine Kombination aus aufgeladenen und nicht aufgeladenen Batterien

Wenn wiederaufladbare Ni-Cd- oder Ni-MH-Batterien öfters aufgeladen werden, bevor sie ganz leer sind, kann dies dazu führen, dass sie nach immer kürzeren Zeiträumen neu aufgeladen werden müssen. Lassen Sie solche Batterien daher erst leer werden, bevor Sie sie wieder aufladen.

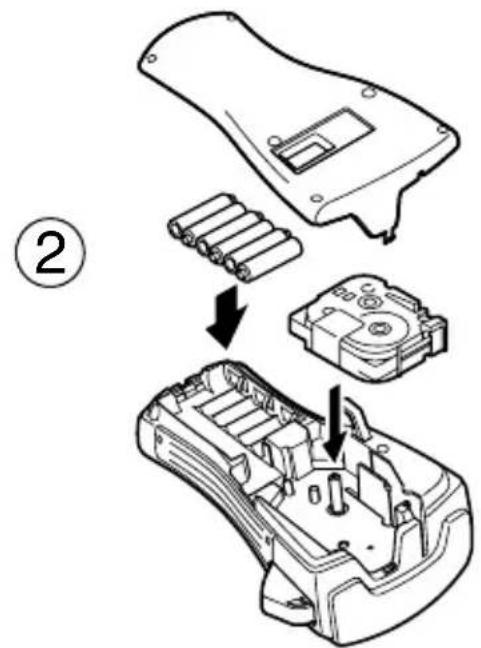

Achten Sie darauf, dass die Batterien richtig herum in das Batteriefach eingelegt werden. Wenn Batterien eingelegt sind, ermittelt der P-touch beim Drucken und Vorwärtsschieben des Bandes den Ladezustand der Batterien. Wenn die Batterien schwach sind, erscheint das Batteriesymbol im Display ()). Wechseln Sie dann die eingelegten Batterien aus. Unter bestimmten Betriebsbedingungen erscheint die Batterieanzeige eventuell nicht.

Da sich die mitgelieferten Batterien vom Zeitpunkt des Versands vom Werk bis zum Verkauf teilweise entladen können, kann sich ihre Lebensdauer je nach Zeitpunkt der Inbetriebnahme verkürzen.

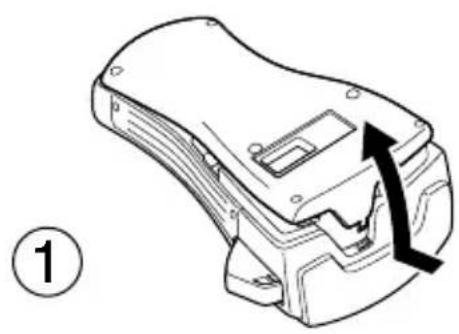

Schalten Sie den P-touch aus, bevor Sie die Batterien wechseln. Legen Sie dann die neuen Batterien innerhalb von 5 Minuten nach Herausnehmen des alten Batteriensatzes ein, weil andernfalls der Text im Display und alle gespeicherten Phrasen gelöscht werden.

Nehmen Sie die Batterien aus dem P-touch heraus, wenn Sie ihn längere Zeit nicht benutzen möchten. Beachten Sie, dass dadurch alle gespeicherten Daten gelöscht werden.

Leisten Sie einen Beitrag zum Umweltschutz. Verbrauchte Batterien und Akkus gehören nicht in den Hausmüll. Geben Sie diese bei einer Sammelstelle für Altbatterien ab.6 Hinweise zu den Schriftbandkassetten TZ-Schriftbänder sind in vielen verschiedenen Farben und Bandbreiten erhältlich. Dadurch stehen Ihnen vielfältige Möglichkeiten zur Gestaltung von Etiketten und zur farblich sortierten Systematisierung von Beschriftungen zur Verfügung (siehe Zubehör auf Seite 54). Die Schriftbandkassetten können leicht und schnell gewechselt werden, so dass Sie jederzeit in einer anderen Band- oder Schriftfarbe drucken können.

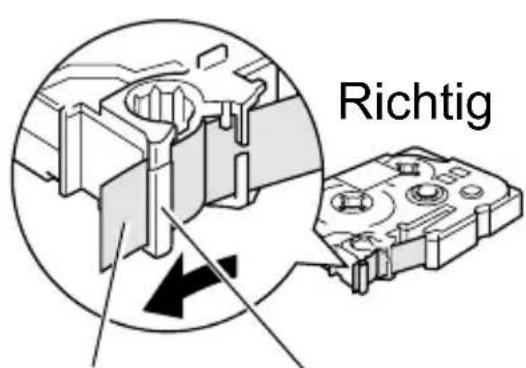

Vergewissern Sie sich, bevor Sie die Schriftbandkassette einlegen, dass das Bandende unter den Bandführungen liegt.

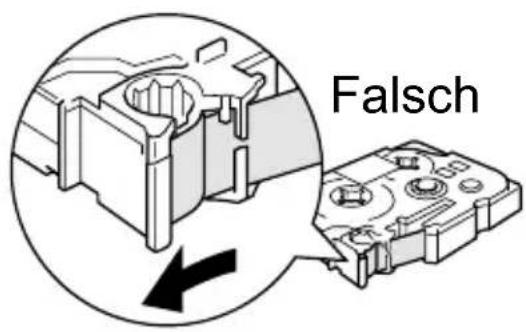

Falls bei laminierten bzw. nicht laminierten Bändern das Schriftband in der neuen Kassette nicht richtig gespannt ist, drehen Sie den Transportknopf der Kassette mit dem Finger in Pfeilrichtung, bis das Band straff ist.

Achten Sie darauf, dass sich das Band beim Einlegen nicht an den Metallführungen der Kassette verfängt.

Drücken Sie nach dem Einlegen der Bandkassette die Taste f einmal, um das Schriftband zu spannen. Drücken Sie dann auf den Bandabschneider, um das überflüssige Band abzuschneiden.

Schneiden Sie das Band stets ab, bevor Sie die Bandkassette aus dem Gerät herausnehmen. Wenn am Band gezogen wird, kann die Bandkassette beschädigt werden. Laminierte extrastark klebende Bänder

Zum Befestigen des Etiketts auf strukturierten, rauhen oder besonders glatten Oberflächen sollten Sie die extra stark klebenden Bänder verwenden (siehe Laminierte extrastark klebende Bänder auf Seite 57).

Diese Bänder können mit dem Bandabschneider des P-touch problemlos abgeschnitten werden. Richtig Falsch Bandende Bandführungen7 Einführung Laminierte Flexi-Tapes

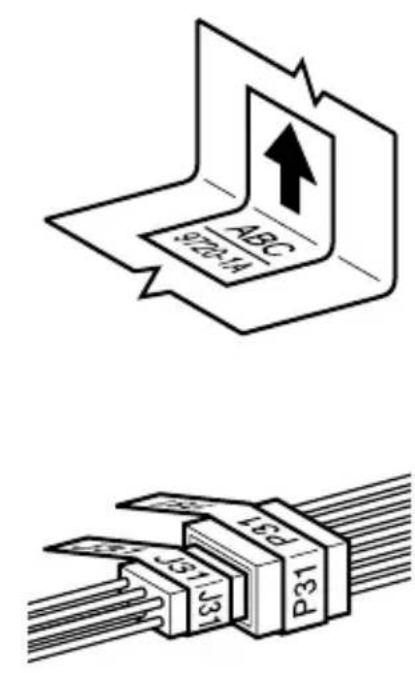

Diese flexiblen Bänder eignen sich besonders zum Umkleben und Umwickeln von Gegenständen mit geringem Durchmesser wie Rohre, Leitungen, Kabel usw. , und auch besonders zum Befestigen von Preisschildern an feinen Materialien (wie z. B. Brillengestellen), für das Erstellen von Fähnchen oder für ähnliche Anwendungen, bei denen die Bandenden zusammengeklebt werden sollen. Die Flexi-Tapes können auch hervorragend zur Befestigung an Gegenständen mit Kanten und Ecken verwendet werden.

Die Flexi-Tapes können nicht zur elektrischen Isolierung verwendet werden.

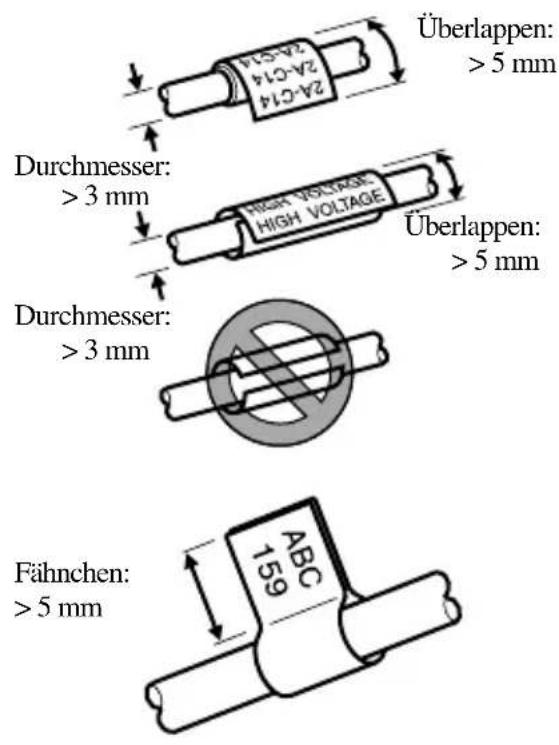

Wenn das Band um einen zylindrischen Gegenstand gewickelt werden soll, sollte dieser mindestens einen Durchmesser von 3 mm haben. Ist der Durchmesser geringer, sollte das Band als Fähnchen gedruckt und befestigt werden. Ausserdem sollten die Enden des umwickelten Bandes bzw. des Fähnchens mindestens 5 mm überlappen.

Das Band kann sich von zylindrischen Gegenständen ablösen, wenn die Gegenstände nach dem Befestigen des Bandes gebogen werden.

Eine Liste der erhältlichen Flexi-Tapes finden Sie auf Seite 58. Durchmesser: > 3 mm Durchmesser: > 3 mm Überlappen: > 5 mm Überlappen: > 5 mm Fähnchen: > 5 mm8 Optionaler Netzadapter Als Sonderzubehör ist ein Netzadapter erhältlich. Mit diesem können Sie das Gerät an eine Netzsteckdose anschliessen. Wenn Sie viele Etiketten oder Etiketten mit umfangreichen Texten, Grafiken oder Symbolen drucken möchten, sollten Sie den optionalen Netzadapter verwenden. Optionalen Netzadapter anschliessen Hinweise zum optionalen Netzadapter ☞ Verwenden Sie nur den speziell für dieses Gerät entwickelten Netzadapter. ☞ Ziehen Sie den optionalen Netzadapter aus der Steckdose, wenn Sie den P-touch längere Zeit nicht verwenden möchten. Der im Display angezeigte Text sowie die gespeicherten Daten werden dadurch gelöscht. P-touch ein-/ausschalten Drücken Sie o, um den P-touch einzuschalten. Wenn Batterien eingelegt sind oder das Gerät mit dem optionalen Netzadapter an die Netzsteckdose angeschlossen ist, zeigt das Display kurz nach dem Einschalten den zuletzt eingegebenen Text an. Dadurch können Sie die Eingabe eines Textes unterbrechen und das Gerät ausschalten. Später können Sie dann die Arbeit fortsetzen, ohne dass der Text neu eingegeben werden muss. Das Gerät schaltet sich automatisch aus, wenn 5 Minuten lang keine Taste betätigt wurde.

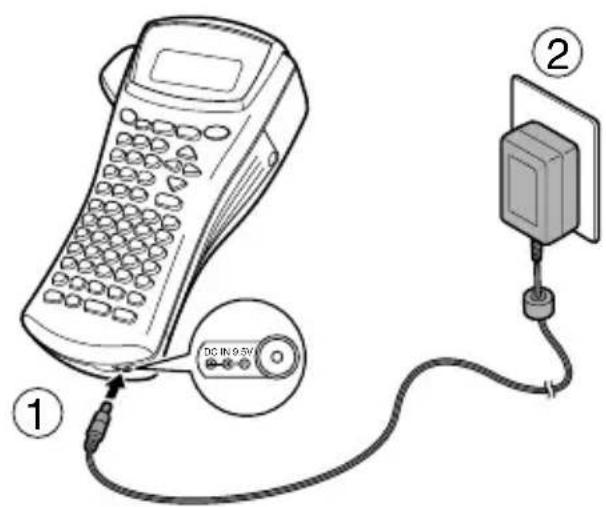

DC IN 9.5V Einführung Reinigen Es kann gelegentlich vorkommen, dass sich auf dem Druckkopf und den Transportrollen kleinere Staub- oder Schmutzablagerungen bilden. Dies passiert vor allem, wenn das Gerät im Freien oder in besonders staubigen Räumen benutzt wird. Schmutz kann dazu führen, dass ein horizontaler Streifen auf dem ausgedruckten Etikett erscheint. Durch Abschneiden der Bänder kann sich Klebstoff auf der Klinge ablagern. Deswegen sollten Sie von Zeit zu Zeit diese Teile reinigen. Druckkopf, Transportrollen und Klinge reinigen

Vor der Reinigung sollten Sie den P-touch ausschalten, indem Sie auf o drücken. Nehmen Sie dann die Batterien heraus. Falls der optionale Netzadapter angeschlossen ist, ziehen Sie ihn vom P-touch ab.

Achten Sie beim Reinigen darauf, dass Sie sich nicht an der Klinge schneiden. TrockenesWattestäbchenDruckkopfTrockenesWattestäbchenTransportrolleKlingenTrockenesWattestäbchenKlingen10 Hinweise zum Reinigen des Druckkopfes und der Transportrollen

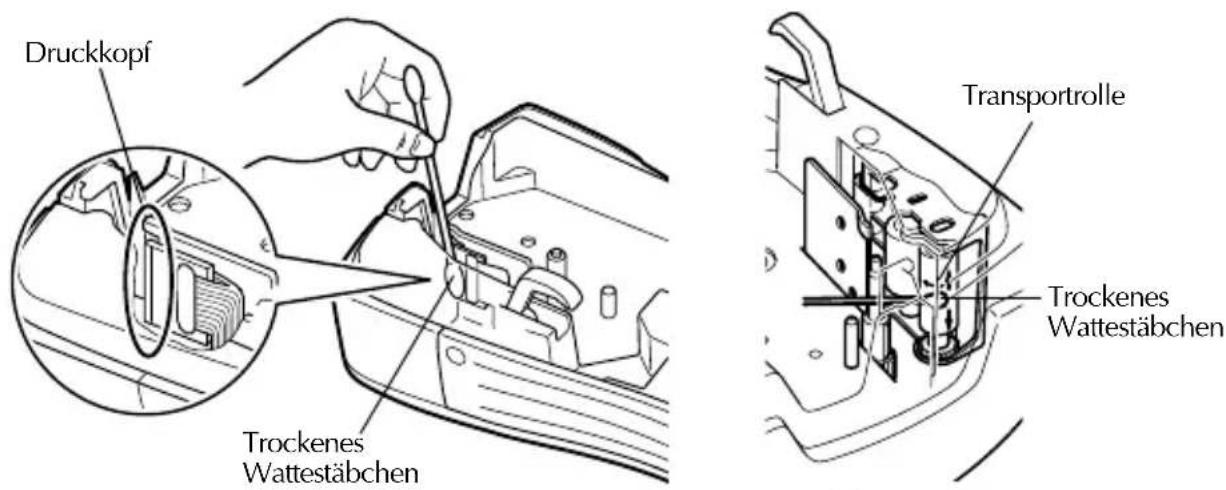

Reinigen Sie den Druckkopf, falls horizontale Streifen in den gedruckten Etiketten zu sehen sind.

Der Druckkopf kann leichter gereinigt werden, wenn die als Zubehör erhältliche Reinigungskassette (TZ-CL4) benutzt wird.

Reinigen Sie die Transportrollen mit einem trockenen Wattestäbchen. Drehen Sie dabei die Rollen mit dem Wattestäbchen. Drehen Sie die Rollen nicht mit den Fingern, um Verletzungen zu vermeiden. Hinweise zum Reinigen der Klinge

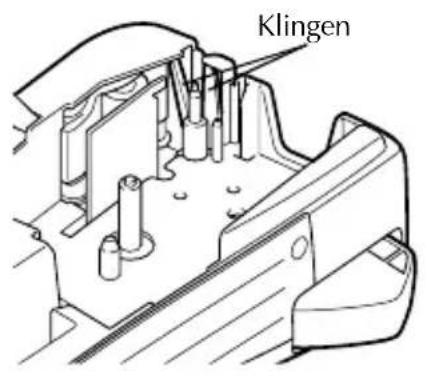

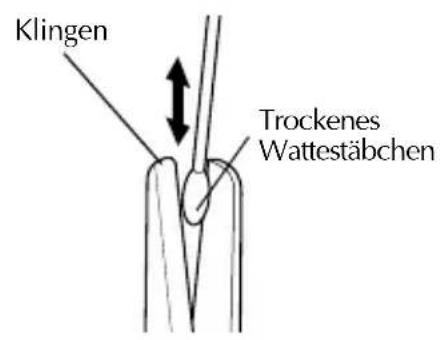

Wenn das Band nicht mehr richtig abgeschnitten werden kann, sollten Sie die Klinge wie in der Abbildung gezeigt reinigen.11 Label-Typ-Modi

Label-Typ-Modi Label-Typ wählen Drücken Sie a, um den gewünschten Label-Typ für die jeweilige Anwendung auszuwählen. Es stehen insgesamt 7 Label-Typen zur Auswahl: 2 Modi zum Erstellen Ihrer eigenen Etiketten und 5 Modi mit vordefinierten Einstellungen für spezielle Anwendungen, wie zum Beispiel für das Beschriften von Kabeln, Anschlüssen, Patch Panels usw.

Drücken Sie u oder d (oder drücken Sie awiederholt), bis der gewünschte Label-Typ-Modus angezeigt wird. (Genauere Informationen zu den einzelnen Label-Typen finden Sie in den folgenden Abschnitten.)

Drücken Sie n, um die gewählte Einstellung zu bestätigen.

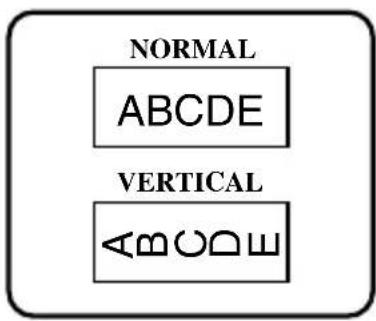

• Wenn NORMAL oder VERTICAL gewählt wurde, können Sie nun mit der Texteingabe beginnen (siehe Kapitel 3, Grundfunktionen).

• Wenn ROTATE (Umlaufdruck), R&REP (Mehrfachdruck), PORT, PANEL oder FLAG (Fähnchen) gewählt wurde, fahren Sie wie folgt fort:

Drücken Sie l oder r, bis der gewünschte Parameter angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Einstellung angezeigt wird (oder geben Sie mit den Zifferntasten den gewünschten Wert ein).

Drücken Sie n, um die gewählten Einstellungen zu übernehmen.

Geben Sie den Text für die einzelnen Etiketten jeweils als separate Textblöcke ein.

Drucken Sie die Etiketten.

• Um das Etikett einmal auszudrucken, drücken Sie p.

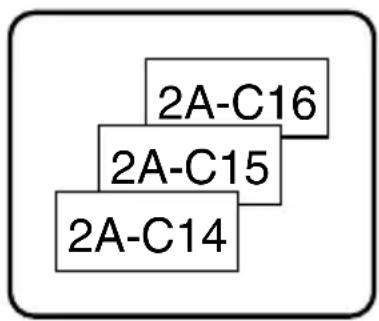

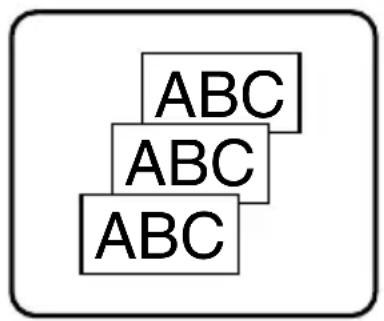

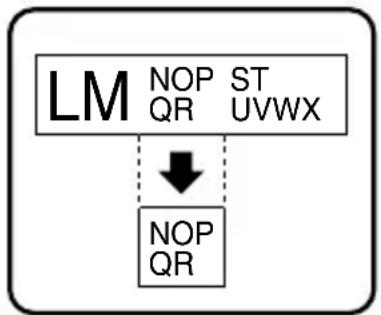

• Um mehrere Kopien zu drucken, die Nummerierungsfunktion oder andere besondere Druckfunktionen zu verwenden, drücken Sie g, dann a (weitere Informationen finden Sie unter Besondere Druckfunktionen auf Seite 35.)12 Normal- und Vertikaldruck Wenn Sie den Label-Typ NORMAL oder VERTICAL verwenden, können Sie die Etiketten selbst nach Ihren jeweiligen Anforderungen gestalten. Nach Auswahl des Label-Typs NORMAL oder VERTICAL können die Texte für das Etikett eingegeben, Formateinstellungen geändert und anschliessend das Etikett wie gewohnt gedruckt und abgeschnitten werden. Mit der Label-Typ- Einstellung NORMAL wird der Text horizontal auf das Schriftband gedruckt, mit der Einstellung VERTICAL vertikal. Umlaufdruck und Mehrfachdruck Verwenden Sie diese Modi, wenn Sie die gedruckten Etiketten an Kabeln oder Leitungen befestigen möchten, um zum Beispiel in einem Netzwerk die einzelnen Kabel zu kennzeichnen. Der Text wird dazu automatisch um 90° gegen den Uhrzeigersinn gedreht und jeder Textblock wird wie unten gezeigt als separates Etikett gedruckt. Die Mehrfachdruck-Funktion (R & REP) druckt den Text automatisch wiederholt über die gesamte Länge des Etiketts, so dass er auf dem befestigten Band von jedem Blickwinkel aus leicht gelesen werden kann. ABCDE NORMALVERTICAL

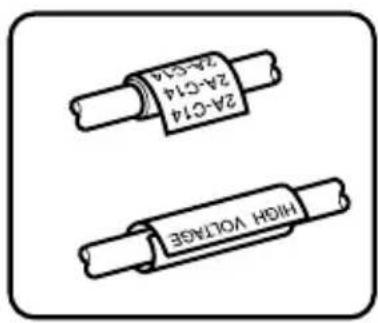

Umlauf- druck Mehrfach- druck (R & REP) Blocklänge Blocklänge BlocklängeBlocklänge BlocklängeBlocklänge (ROTATE)13 Label-Typ-Modi Nach Auswahl der Label-Typ-Modi ROTATE oder R&REP können Sie die Blocklänge für jedes Etikett festlegen und falls gewünscht auch einen Rahmen auswählen.

BL. LEN (Blocklänge): 20 bis 200 mm Standardeinstellung: 30 mm

FRAME (Rahmen): OFF (Aus), , , , Standardeinstellung: OFF (Aus) Fähnchen Verwenden Sie diesen Label-Typ, wenn Sie das Etikett später als Fähnchen an besonders dünnen Gegenständen wie z. B. Brillengestellen befesti- gen möchten. Der Text jedes Textblokkes wird dann automatisch sowohl am Anfang als auch am Ende des Etiketts gedruckt. Die Länge des unbedruckten Bandes in der Mitte entspricht dem Umfang des Kabels bzw. der Leitung. Sie können den Text auch horizontal um 90° gedreht ausdrucken lassen.

Ein Textblock kann maximal 7 Textzeilen lang sein. Bei Verwendung der Mehrfachdruck-Funktion (R & REP) werden jeweils nur die Textzeilen ausgedruckt, die auf das Etikett passen.

Wir empfehlen, Etiketten, die an Kabeln und Leitungen befestigt werden sollen, auf Flexi-Tapes zu drucken (siehe Laminierte Flexi-Tapes auf Seite 58). Gegenstände, die mit einem Etikett umwickelt werden sollen, müssen einen Durchmesser von mindestens 3 mm haben. Für Kabel, Leitungen u. ä. mit geringerem Durchmesser sollten Sie den Label-Typ FLAG (Fähnchen) verwenden. Die Enden des umwickelten Bandes bzw. der Fähnchen sollten mindestens 5 mm überlappen.

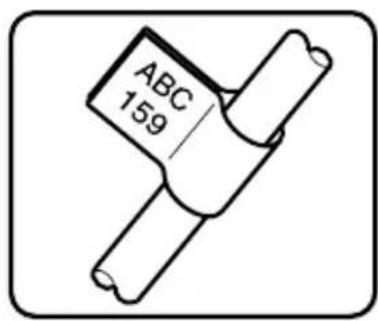

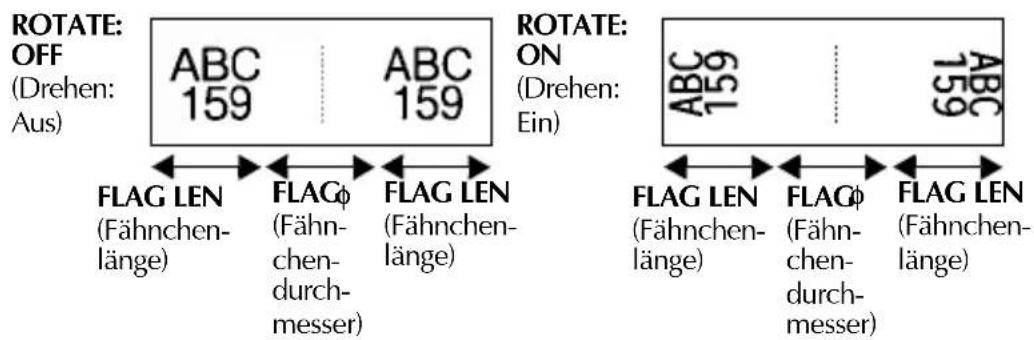

ROTATE: OFF (Drehen: Aus) ROTATE: (Drehen: Ein) FLAG LEN (Fähnchen-länge) FLAG

(Fähn-chen-durch-messer)FLAG LEN(Fähnchen-länge)FLAG LEN(Fähnchen-länge) FLAG

(Fähn-chen-durch-messer)FLAG LEN(Fähnchen-länge)14 Nach Auswahl des Label-Typs FLAG kann der Fähnchendurchmesser und die Fähnchenlänge festgelegt und der Text umrahmt oder gedreht werden.

FLAGφ (Fähnchendurchmesser): 0 bis 100 mm Standardeinstellung: 7 mm

FLAG LEN (Fähnchenlänge): 10 bis 200 mm Standardeinstellung: 30 mm

FRAME (Rahmen): OFF (Aus), , , , Standardeinstellung: OFF (Aus)

ROTATE (Drehen): OFF (Aus), ON (Ein) Standardeinstellung: OFF (Aus) Port und Panel Diese Label-Typ-Modi sind speziell zum Beschriften von Ports und Panels vorgesehen. Im PORT-Modus wird jeder Textblock auf ein separates Etikett gedruckt, so dass die Etiketten gut zur Beschriftung von Komponenten und Anschlüssen geeignet sind, die nicht exakt den gleichen Abstand voneinander haben. Wenn Sie den Label-Typ PANEL verwenden, werden alle Textblöcke mit gleichem Abstand auf dem Etikett angeordnet. Diese Einstellung eignet sich daher besonders zur Beschriftung von Patch Panels, Sicherungskästen usw., deren Anschlüsse in gleichem Abstand angeordnet sind. Sie können wählen, ob die Textblöcke in der Reihenfolge, in der sie eingegeben wurden, gedruckt werden ( NORMAL) oder in umgekehrter Reihenfolge.

Ein Textblock kann bis zu 7 Zeilen umfassen.

Wir empfehlen, Fähnchen auf Flexi-Tapes zu drucken (siehe Laminierte Flexi- Tapes auf Seite 58). Die Enden des Fähnchens sollten mindestens 5 mm überlappen.

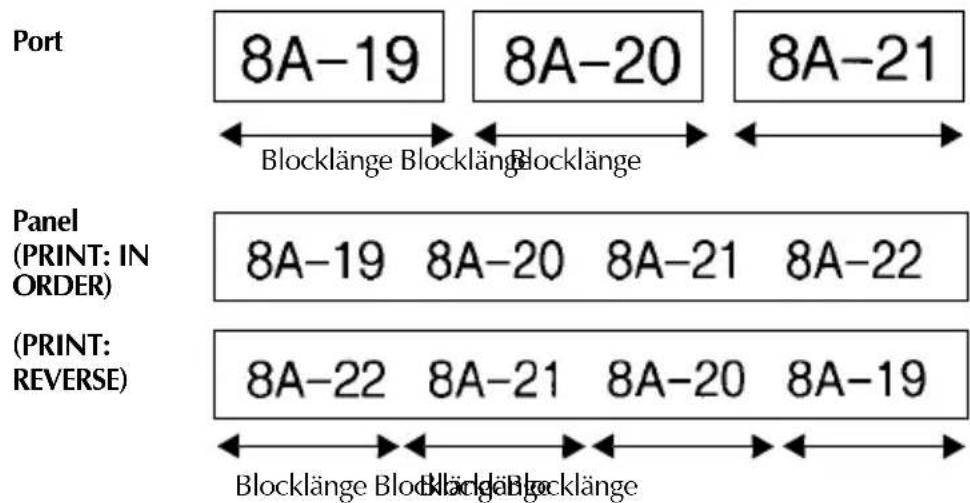

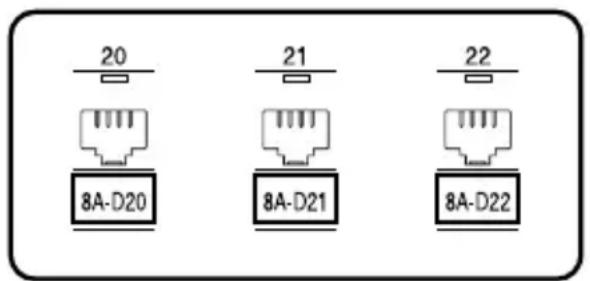

IN ORDER REVERSE (Normal) (Rückwärts)15 Label-Typ-Modi Nach Auswahl des Label-Typs PORT oder PANEL können Sie die Länge der einzelnen Textblöcke bzw. Etiketten angeben und eine Rahmenart auswählen.

B.LENGTH (Blocklänge): * Label-Typ PORT: 20 bis 200 mm Standardeinstellung: 30 mm

• Label-Typ PANEL: 6 bis 200 mm Standardeinstellung: 30 mm

FRAME (Rahmen): * Label-Typ PORT: OFF (Aus), 1 , 2 , 3 , 4 Standardeinstellung: OFF (Aus)

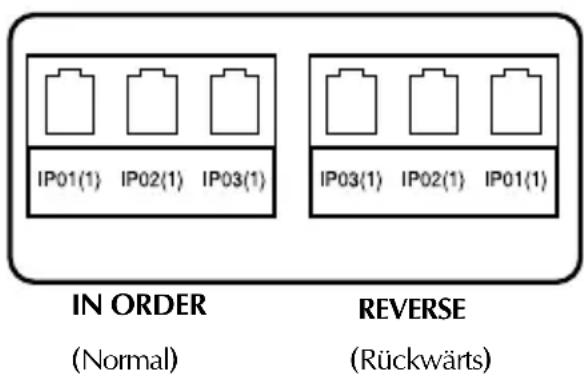

PRINT (Druckreihenfolge): IN ORDER, REVERSE (Rückwärts) Standardeinstellung: IN ORDER (Normal)

Mit diesen Label-Typ-Modi gedruckte Etiketten sollten auf extrastark klebende laminierte Bänder gedruckt werden.

Die PRINT-Einstellungen stehen nur für den Label-Typ PANEL zur Verfügung.

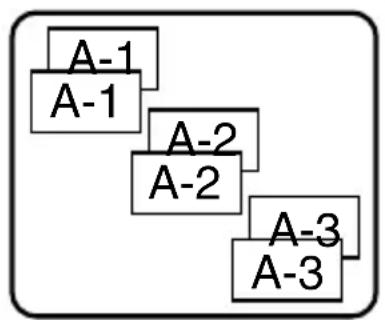

Sie können die oben gezeigte Beschriftung mit fortlaufender Nummerierung im Label-Typ PANEL auch schnell und bequem mit der Nummerierungsfunktion erstellen. Weitere Informationen dazu finden Sie im Kapitel Nummerierungsfunktion auf Seite 36. Port Panel (PRINT: IN ORDER) Blocklänge Blocklänge (PRINT: REVERSE) Blocklänge Blocklänge Blocklänge BlocklängeBlocklänge16

Grundfunktionen Grundfunktionen verwenden Funktionen, Parameter, Einstellungen und Optionen auswählen ● Wenn “

” erscheint, drücken Sie l, um die vorausgehende Option, oder r, um die nächste Option auszuwählen.● Wenn “

” erscheint, drücken Sie u, um die vorausgehende Option, oder d, um die nächste Option auszuwählen. Standardeinstellung

Um die Standardeinstellung einer Funktion oder eines Parameters auszuwählen, drücken Sie e. Auswahl bestätigen

Um eine Auswahl in einer Liste zu treffen, eine Einstellung zu übernehmen oder mit „Ja“ zu antworten, drücken Sie n. Auswahl abbrechen ● Um eine Funktion abzubrechen und zum Ausgangspunkt zurückzugelangen, ohne eine Änderung am Text vorzunehmen, oder um mit „Nein“ zu antworten, drücken Sie b. Code-Modus ● Um die über den Tasten gelb gedruckten Funktionen zu verwenden, muss der Code-Modus mit der Taste g eingeschaltet werden. Am linken Displayrand erscheint die Code-Anzeige.17 Grundfunktionen Etikett erstellen Texteingabe Buchstaben eingeben

Um Kleinbuchstaben, Ziffern, Punkt oder Komma einzugeben, drücken Sie einfach die entsprechende Taste.

Um einen einzelnen Grossbuchstaben einzugeben, drücken Sie h, um den Shift- Modus einzuschalten. Am linken Displayrand erscheint die Shift-Anzeige. Drücken Sie nun die Taste für den gewünschten Buchstaben. Die Shift-Anzeige erlischt wieder.

Um nacheinander mehrere Grossbuchstaben einzugeben, drücken Sie g, dann h, um den Caps-Modus einzuschalten. Am linken Displayrand erscheint die Caps-Anzeige. Geben Sie nun den gewünschten Text ein. Leerzeichen eingeben ● Um ein Leerzeichen in den Text einzugeben, drücken Sie e.

Um den Shift-Modus auszuschalten, ohne einen Buchstaben einzugeben, drücken Sie noch einmal h.

Um den Caps-Modus wieder auszuschalten, drücken Sie g, dann h.

Um im Caps-Modus einen Kleinbuchstaben zu schreiben, drücken Sie h und dann die Taste für den gewünschten Buchstaben.18 Cursor im Text bewegen Sie können den Cursor mit den Tasten l, r, u oder d zu jeder beliebigen Stelle im Text bewegen, um den Text zu überprüfen und Korrekturen vorzunehmen. ● Um den Cursor nach links, rechts, oben oder unten zu bewegen, drücken Sie l, r, u oder d. ● Um den Cursor an den Anfang der aktuellen Zeile zu bewegen, drücken Sie g, dann l.

Um den Cursor an das Ende der aktuellen Zeile zu bewegen, drücken Sie g, dann r. ● Um den Cursor an den Anfang des gesamten Textes zu bewegen, drücken Sie g, dann u. ● Um den Cursor an das Ende des gesamten Textes zu bewegen, drücken Sie g, dann d. Neue Zeile hinzufügen ● Um die aktuelle Textzeile zu beenden und eine neue Zeile zu beginnen, drücken Sie n. Das Zeichen “ ” zeigt das Zeilenende an.

Um den Cursor mehrere Zeichen oder Zeilen nach links, rechts, oben oder unten zu bewegen, halten Sie die entsprechende Taste (l, r, u oder d) gedrückt.

Die Tabelle zeigt, wie viele Zeilen in Abhängigkeit von der Schriftbandbreite auf ein Etikett gedruckt werden können:

Die Nummer am Zeilenanfang im Display zeigt jeweils die Zeilennummer im jeweiligen Textblock an. Bandbreite Maximale Zeilenanzahl 6 mm 2 9 mm 2 12 mm 3 18 mm 5 24 mm 719 Grundfunktionen Neuen Textblock hinzufügen Es können Textblöcke mit unterschiedlicher Zeilenanzahl eingegeben werden. Immer wenn die Zeilenanzahl innerhalb eines Etiketts wechseln soll, muss ein neuer Block begonnen werden. ● Um einen neuen Textblock zu erstellen, drücken Sie g, dann n. Das Zeichen “ ” zeigt das Ende des Blockes an. So wird beispielsweise der unten links gezeigte Text wie rechts gezeigt ausgedruckt. Text einfügen

Um neuen Text einzufügen, vergewissern Sie sich, dass der Einfügemodus eingeschaltet ist. Sollte er nicht eingeschaltet sein, drücken Sie i. Die INSERT- Anzeige erscheint am linken Displayrand. ● Um vorhandenen Text zu überschreiben, drücken Sie i, um den Einfügemodus auszuschalten.

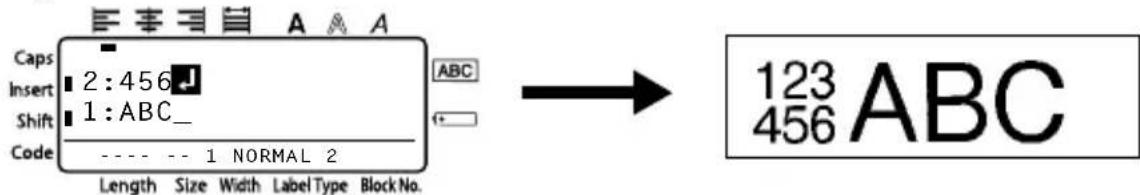

Ein Etikett kann bis zu 50 Blöcke enthalten. Wenn Sie g und n am Ende des fünfzigsten Blockes drücken, erhalten Sie die Fehlermeldung „LINE LIMIT!“

Die Nummer des Blockes, in dem sich der Cursor befindet, wird am unteren Displayrand angezeigt.

Für alle Textblöcke gelten dieselben Formateinstellungen.

Beim Ausdrucken grosser Datenmengen in einem Druckvorgang kann es vorkommen, das einige Eitketten nicht bedruckt sind. Drucken Sie in diesem Fall die Daten in mehreren Arbeitsgängen aus. Beim Ausdruck von z.B. 50 Datensätzen ist die Anzahl der Zeichen, die in einem Arbeitsgang gedruckt werden kann, auf ca. 200 beschränkt. 2:4561:ABC_

Um Zeichen links der aktuellen Cursorposition zu löschen, halten Sie b gedrückt, bis alle gewünschten Zeichen gelöscht sind. ● Um den ganzen Text zu löschen:

Drücken Sie g, dann b.

Drücken Sie u oder d und wählen Sie entweder TEXT ONLY (um nur den Text zu löschen) oder TEXT&FORMAT (um den Text zu löschen und alle Formateinstellungen auf die Standardeinstellungen zurückzusetzen).

Drücken Sie n. Akzentbuchstaben eingeben Auch Buchstaben mit Akzent können in den Text eingefügt werden. Die Tabelle zeigt die verfügbaren Akzentbuchstaben: 1 Drücken Sie g, dann s. Die Meldung “ACCENT a-y/A-U?” erscheint.

Drücken Sie die Taste für den Buchstaben, der mit Akzent geschrieben werden soll, so oft, bis der gewünschte Akzentbuchstabe erscheint.

Drücken Sie n. Der Akzentbuchstabe wird in den Text eingefügt. Buch- staben Akzentbuchstabens Buch- staben Akzentbuchstaben

A ÄÁÀÂÃÅÆ a ä á à â ã å æ CÇ c ç E ËÉÈÊ e ëéèê I ÏÍÌÎ i ïíìî NÑ n ñ O ÖÓÒÔÕØŒ o öóòôõøœ U ÜÚÙÛ u ü ú ù û yÿ21 Grundfunktionen Barcode eingeben Mit der Barcode-Funktion können Sie einen Barcode in das Etikett einfügen. Verschiedene Barcode-Parameter ermöglichen es, den jeweils passenden Code zu verwenden.

Um mehrere Buchstaben mit Akzent einzugeben, drücken Sie nach Auswahl des Buchstabens in Schritt

g, dann n. Wählen Sie dann den nächsten Buchstaben mit Akzent auf die gleiche Weise. Drücken Sie nach Auswahl des letzten Buchstabens nur n (ohne g).

Zur Eingabe eines Grossbuchstabens drücken Sie h, um den Shift-Modus einzuschalten, und drücken Sie dann die Buchstabentaste. Zur Eingabe mehrerer Großbuchstaben schalten Sie mit g , dann h den Caps-Modus ein und drücken Sie dann die Buchstabentasten.

Sie können den gewünschten Buchstaben auch auswählen, indem Sie in Schritt 2 den Buchstaben und dann die in der Tabelle angegebene Spaltennummer eingeben, z.B. “A0” für “Ä”.

In diesem Abschnitt wird erklärt, wie Sie einen Barcode in den Text einfügen. Es kann in diesem Handbuch jedoch nicht das Konzept der Barcode-Verschlüsselung erklärt werden. Lesen Sie dazu bitte die entsprechende Fachliteratur.

Da dieses Gerät nicht speziell für die Herstellung von Barcodes entwickelt wurde, kann es möglich sein, dass einige Barcode-Lesegeräte die mit dem P-touch gedruckten Barcodes nicht lesen können.

Nicht alle Barcode-Lesegeräte können auf farbige Bänder oder in bunter Schriftfarbe gedruckte Barcodes lesen. Barcodes sollten deshalb auf weisses Band mit schwarzer Schrift gedruckt werden.22 Die folgenden Einstellungen können gewählt werden: Barcode-Parameter ändern

Drücken Sie g, dann c.

Drücken Sie l oder r, bis der gewünschte Parameter angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Einstellung angezeigt wird.

Wiederholen Sie Schritt

, bis alle Parameter wie gewünscht geändert sind.

Drücken Sie n. Parameter Einstellungen PROTOCOL (Protokoll) CODE 39, I-2/5, EAN13, EAN8, UPC-A,

UPC-E, CODABAR, EAN128, CODE128

WIDTH (Barcode-Breite) MEDIUM (Mittel), SMALL (Schmal), LARGE (Breit) UNDER# (Ziffern unter dem Barcode drucken) ON (Ein), OFF (Aus) CHECK DIGIT (Prüfziffer) ON (Ein), OFF (Aus)

Der Parameter CHECK DIGIT ( Prüfziffer) steht nur für die Barcode-Protokolle CODE 39, I-2/5 und CODABAR zur Verfügung.23 Grundfunktionen Barcode-Daten eingeben

Geben Sie die neuen Barcode-Daten ein oder bearbeiten Sie die zuvor eingegebenen Daten.

Drücken Sie n, um den Barcode in den Text einzufügen. Die folgenden Sonderzeichen können nur in Barcodes eingefügt werden, die mit den Protokollen CODE39 oder CODABAR erstellt wurden:

Zum Ändern der Daten oder der Parameter WIDTH oder UNDER eines bereits in das Etikett eingefügten Barcodes bewegen Sie den Cursor unter das Barcode-Symbol im Display und drücken Sie g, dann c.

Um Sonderzeichen in den Barcode einzugeben (nur möglich mit den Protokollen CODE39, CODABAR, EAN128 oder CODE128), bewegen Sie den Cursor in den Barcode-Daten unter das Zeichen, vor dem das Sonderzeichen eingefügt werden soll. Drücken Sie dann s. Drücken Sie u oder d, bis das gewünschte Sonderzeichen angezeigt wird, und drücken Sie dann n, um das gewählte Sonderzeichen in die Barcode-Daten einzufügen. (In der nachfolgenden Tabelle sind alle verfügbaren Sonderzeichen aufgelistet.) CODE39 CODABAR Wert Zeichen Wert Zeichen Wert Zeichen Wert Zeichen 0–4/ 0–3/ 1.5+ 1$4.

(Leer- zeichen) 6% 2 : 5+ 3$24 Die folgenden Sonderzeichen können nur in Barcodes eingefügt werden, die mit den Protokollen EAN128 oder CODE128 erstellt wurden. Symbole einfügen Es stehen 147 verschiedene Symbole zur Auswahl.

Drücken Sie s. Die zuletzt benutzte Symbolgruppe wird angezeigt.

Drücken Sie u oder d, um die gewünschte Symbolgruppe auszuwählen.

Wählen Sie mit l oder r das gewünschte Symbol.

Drücken Sie n, um das Symbol in den Text einzufügen. Wert Zeichen Wert Zeichen Wert Zeichen Wert Zeichen

16 : 34 ENQ 52 ETB 17 ; 35 ACK 53 CAN25 Grundfunktionen Folgende Symbole stehen zur Verfügung:

Um mehrere Symbole einzugeben, drücken Sie jeweils nach Auswahl des Symbols in Schritt

g, bevor Sie n drücken. Wählen Sie dann das nächste Symbol auf die gleiche Weise. Drücken Sie nach Auswahl des letzten Symbols nur n (ohne g ).

Sie können ein Symbol auch einfach mit der in der Symboltabelle angegebenen Buchstaben/Zahlenkombination auswählen. Wenn Sie beispielsweise “A02” eingeben und dann n drücken, wird “?” in den Text eingefügt.

Kategorie Symbole SatzzeichenFirmaMathematische ZeichenKlammernPfeileWährungen/Einheiten

*Die 16 zuletzt benutzten Symbole werden automatisch in dieser Gruppe gespeichert.27 Grundfunktionen Etiketten formatieren Etikettenlänge

Drücken Sie g, dann A.

Drücken Sie l oder r, bis LENGTH (Länge) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Etikettenlänge angezeigt wird (oder geben Sie die gewünschte Einstellung mit den Zifferntasten ein).

Drücken Sie n. Randbreite

Drücken Sie g, dann A.

Drücken Sie l oder r, bis MARGIN (Rand) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Randbreite angezeigt wird (oder geben Sie die gewünschte Einstellung mit den Zifferntasten ein).

Wenn die Symbolgruppe PERSÖNLICHE DATEN voll wird, überschreiben neu gewählte Symbole jeweils die älteren Symbole in dieser Gruppe. Um die Symbole dieser Gruppe unverändert zu lassen, können Sie die Aktualisierungsfunktion ausschalten (siehe Symbolkategorie PERSÖNLICHE DATEN fortlaufend aktualisieren auf Seite 45.). 6 bis 999 mm2 bis 99 mm 2 bis 99 mm28 Textrahmen

Drücken Sie g, dann B.

Drücken Sie u oder d, bis der gewünschte Textrahmen angezeigt wird.

Drücken Sie n. Es wird der gesamte Text umrahmt. Folgende Textrahmen stehen zur Verfügung: Ein- stellung Beispiel Ein- stellung Beispiel

Grundfunktionen Zeichengrösse Die Zeichengrösse kann entweder für den gesamten Text des Etiketts oder für den Text einer Zeile eingestellt werden. Wenn die Grösse AUTO gewählt ist, ermittelt das Gerät automatisch die Breite des eingelegten Schriftbandes und stellt die grösstmögliche Schrift ein. Die an der Cursorposition eingestellte Zeichengrösse wird jeweils am unteren Displayrand angezeigt. Zeichengrösse für den gesamten Text einstellen

Drücken Sie gegebenenfalls l oder r, bis G. SIZE (Grösse gesamt) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Zeichengrösse angezeigt wird.

Drücken Sie n. Die gewählte Einstellung gilt für den gesamten Text. Zeichengrösse für eine Textzeile einstellen

Bewegen Sie den Cursor in die Textzeile, deren Zeichengrösse Sie ändern möchten.

Drücken Sie g, dann E.

Drücken Sie gegebenenfalls l oder r, bis SIZE (Grösse) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Zeichengrösse angezeigt wird.

Drücken Sie n. Die gewählte Einstellung gilt nur für die Textzeile, in der sich der Cursor befindet.30 Zeichenbreite Zeichenbreite für den gesamten Text einstellen

Drücken Sie l oder r, bis G. WIDTH (Breite gesamt) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Zeichenbreite angezeigt wird.

Drücken Sie n. Die gewählte Einstellung gilt für den gesamten Text. Zeichenbreite für eine Textzeile einstellen

Bewegen Sie den Cursor in die Textzeile, deren Zeichenbreite Sie ändern möchten.

Drücken Sie g, dann E.

Drücken Sie l oder r, bis WIDTH (Breite) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Zeichenbreite angezeigt wird.

Drücken Sie n. Die gewählte Einstellung gilt nur für die Textzeile, in der sich der Cursor befindet.

Die maximal mögliche Zeichengrösse ist von der Breite des Schriftbandes abhängig. Die folgende Tabelle zeigt die maximal mögliche Zeichengrösse für die verschiedenen Bandbreiten.

Eine etwas grössere Schrift erhalten Sie, wenn Sie Ihren Text einzeilig in Grossbuchstaben (ohne Umlaute oder Akzente) schreiben und die Grösseneinstellung AUTO wählen. Schriftbandbreite Maximale Zeichengrösse 6 mm 12 Punkt (3 mm) 9 mm 18 Punkt (4 mm) 12 mm 24 Punkt (6 mm) 18 mm 36 Punkt (9 mm) 24 mm 48 Punkt (12 mm)31 Grundfunktionen Die folgende Tabelle zeigt die verfügbaren Zeichengrössen und Zeichenbreiten: Druckstil Druckstil für den gesamten Text einstellen

Drücken Sie l oder r, bis G. STYLE (Stil gesamt) angezeigt wird.

Drücken Sie u oder d, bis der gewünschte Druckstil angezeigt wird.

Drücken Sie n. Die gewählte Einstellung gilt für den gesamten Text. Druckstil für eine Textzeile einstellen

Bewegen Sie den Cursor in die Textzeile, deren Druckstil Sie ändern möchten.

Drücken Sie g, dann D.

Drücken Sie u oder d, bis der gewünschte Druckstil angezeigt wird.

Drücken Sie n. Die gewählte Einstellung gilt nur für die Textzeile, in der sich der Cursor befindet. Breite Grösse NORMAL NARROW (MITTEL) THIN (SCHMAL) WIDE (BREIT) 12 mm (48 Punkt) 9 mm (36 Punkt) 6 mm (24 Punkt) 4 mm (18 Punkt) 3 mm (12 Punkt) 2 mm (9 Punkt) 1 mm (6 Punkt)32 Die folgenden Druckstile stehen zur Verfügung: Horizontale Ausrichtung

Drücken Sie l oder r, bis ALIGN (horizontale Ausrichtung) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Einstellung angezeigt wird.

Drücken Sie n. Die gewählte Einstellung gilt für den gesamten Text. Text kann auf die folgenden vier verschiedenen Arten ausgerichtet werden: Autoformat-Vorlagen Mit den Autoformat-Vorlagen können Sie schnell und bequem Etiketten für die verschiedensten Zwecke erstellen. Sie wählen einfach eine passende Autoformat- Vorlage aus, geben den gewünschten Text in die einzelnen Felder ein und schon ist das Etikett fertig. Es stehen viele Autoformate für häufig verwendete Etiketten zur Verfügung: Autoformat-Vorlagen für Namensschilder, zur Produktkennzeichnung, zur Erstellung von Verbotsschildern oder Warnhinweisen. Die Schriftbandlänge und -breite ist jeweils festgelegt. Druck- stil Beispiel Druck- stil Beispiel NORMAL ITALIC BOLD (Fett) I+BOLD (Kursiv und fett) OUTLINE (Umriss) I+OUTL (Kursiv und Umriss) LEFT (links) CENTRE (zentriert) RIGHT (rechts) JUSTIFY (Blocksatz)33 Grundfunktionen Die folgenden Autoformat-Vorlagen stehen zur Verfügung:

Drücken Sie g und dann die der gewünschten Vorlage entsprechende Zifferntaste.

Drücken Sie n. Das erste Feld der gewählten Vorlage wird angezeigt.

Drücken Sie u oder d , um zwischen den Vorlagenfeldern zu wechseln, und geben Sie jeweils den gewünschten Text ein.

• Um eine einzelne Kopie zu drucken, drücken Sie p.

• Um mehrere Kopien zu drucken, die Nummerierungsfunktion oder andere besondere Druckfunktionen zu verwenden, drücken Sie g, dann a. (Weitere Informationen finden Sie unter Besondere Druckfunktionen auf Seite 35.) Ziffern- taste Vorlagen- name Bandbreite

Etikettenlänge Vorlagenfelder Beispiel

26 mm 1 TEXT1? 2 TEXT2?34 Etiketten drucken Layoutvorschau Die Layoutvorschau zeigt Ihnen, wie der Text im Verhältnis zur Breite des eingelegten Bandes aussieht. ● Um die Layoutvorschau aufzurufen, drücken Sie g, dann p. Die aktuell eingestellte Bandlänge wird unten links im Display angezeigt. Bandvorlauf

Um das Band um 23 mm vorlaufen zu lassen, drücken Sie f. Die Meldung “FEED” wird angezeigt . Drucken Nachdem Sie den Text eingegeben und formatiert haben, ist die Beschriftung fertig und kann gedruckt werden. ● Um ein Etikett auszudrucken, drücken Sie p. Zunächst erscheint die Meldung “WORKING”, dann “COPIES”, gefolgt von der Nummer des Etiketts, das gerade gedruckt wird.

Auch Akzentbuchstaben (Seite 20), Symbole (Seite 24) und Barcodes (Seite 21) können in die Vorlagenfelder eingegeben werden.

Um die Funktion zu beenden, bewegen Sie den Cursor in das letzte Feld der Vorlage und drücken dann

. Es erscheint dann das Autoformat-Vorlagen-Menü. Drücken Sie

, bis FINISH (Beenden) erscheint, und drücken Sie dann

Um in der Layoutvorschau den Anfang bzw. das Ende von langen Etiketten anzusehen, drücken Sie l oder r.

Um in den Text zurückzugelangen, drücken Sie n oder b.35 Grundfunktionen Besondere Druckfunktionen Es stehen verschiedene besondere Druckfunktionen zur Verfügung, die Ihnen den Druck mehrerer Kopien eines Etiketts, verschiedener Kopien mit aufsteigender Nummerierung, bestimmter Etikettenaussschnitte oder den Ausdruck als Spiegelbild ermöglichen. Mehrere Kopien eines Etiketts drucken Mit dieser Funktion können bis zu 99 Kopien eines Etiketts gedruckt werden.

Drücken Sie g, dann a.

Drücken Sie l oder r, bis COPIES (Kopien) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Kopienanzahl angezeigt wird (oder geben Sie die gewünschte Anzahl mit den Zifferntasten ein).

Drücken Sie n (oder p). Im Druckoptionen-Menü erscheint CONFIRM (Bestätigen).

Drücken Sie n (oder p), um den Ausdruck zu starten. Während des Druckvorgangs wird die Nummer der gerade gedruckten Kopie angezeigt.

Sie können den Ausdruck durch Ausschalten des P-touch mit der Taste o abbrechen. Drücken Sie danach f, um das bedruckte Band aus dem Gerät zu transportieren.

Wenn die Schnittfunktion auf 1 oder 3 eingestellt ist, erscheint nach dem Ausdruck jedes einzelnen Etiketts die Meldung “CUT TAPE TO CONTINUE” (Band abschneiden, um fortzufahren). Drücken Sie dann den Bandabschneider, um das Band abzuschneiden und den Ausdruck fortzusetzen.

Schneiden Sie das Band innerhalb von 5 Minuten nach Erscheinen dieser Meldung ab.

Eine Beschreibung der verschiedenen Schnittfunktionen finden Sie unter Bandschnitt-Funktionen (Pause zum Abschneiden und fortlaufender Ausdruck) auf Seite 42.

Um weitere Druckeinstellungen vorzunehmen, drücken Sie vor Starten des Ausdruckes in Schritt

• die Tasten u oder d, bis CONTINUE (Weiter) angezeigt wird, und drücken dann n. ABC ABC ABC36 Nummerierungsfunktion Mit dieser Funktion können Sie mehrere Kopien eines Etiketts drucken und ein im Text markiertes Nummerierungsfeld (eine Zahl, Buchstaben oder ein Barcode) automatisch nach jedem Ausdruck erhöhen lassen. So können Sie einfach und bequem durchnummerierte Etiketten, Seriennummern oder andere Beschriftungen mit fortlaufenden Nummern oder Buchstaben drucken. Zahlen und Buchstaben werden beim wiederholten Ausdruck wie folgt erhöht: 0 Î 1 Î Î 0 Î A Î B Î Z Î A Î a Î b Î z Î a Î A0 Î A1 Î A9 Î B0 Î Leerzeichen (in den Beispielen unten mit “_” gekennzeichnet) können zur Vergrösserung des Abstandes zwischen den Ziffern oder zum Festlegen der Anzahl der zu drukkenden Ziffern verwendet werden: _Z Î AA Î ZZ Î _A Î p. 9
• _9 Î 10 Î p. 99
• Î _0 Î p. 1
• _9 Î 2_0 Î _9 Î __0 Î p. 9

Drücken Sie g, dann a.

Drücken Sie l oder r, bis NUMBER (Anzahl) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Kopienanzahl angezeigt wird (oder geben Sie die gewünschte Anzahl mit den Zifferntasten ein).

Drücken Sie n. Im Display erscheint die Meldung „START?“. (Um nur das Zeichen an der aktuellen Cursorposition in das Nummerierungsfeld aufzunehmen, drücken Sie p, und fahren Sie dann mit Schritt

Drücken Sie u, d, l oder r, bis das erste Zeichen, das in das Nummerierungsfeld aufgenommen werden soll, markiert ist.

Drücken Sie n. Die Meldung “END?” erscheint. 2A-C16 ABC 2A-C15 2A-C1437 Grundfunktionen

Drücken Sie u, d, l oder r, bis das letzte Zeichen, das in das Nummerierungsfeld aufgenommen werden soll, markiert ist.

Drücken Sie n. Im Druckoptionen-Menü erscheint CONFIRM (Bestätigen).

Drücken Sie n (oder p), um den Ausdruck zu starten. Während des Druckvorgangs wird die Nummer der gerade gedruckten Kopie angezeigt.

Wenn die Schnittfunktion auf 1 oder 3 eingestellt ist, erscheint nach dem Ausdruck jedes einzelnen Etiketts die Meldung “CUT TAPE TO CONTINUE” (Band abschneiden, um fortzufahren). Drücken Sie dann den Bandabschneider, um das Band abzuschneiden und den Ausdruck fortzusetzen.

Schneiden Sie das Band innerhalb von 5 Minuten nach Erscheinen dieser Meldung ab.

Eine Beschreibung der verschiedenen Schnittfunktionen finden Sie unter Bandschnitt-Funktionen (Pause zum Abschneiden und fortlaufender Ausdruck) auf Seite 42.

Es kann nur ein Nummerierungsfeld festgelegt werden.

Alle Zeichen zwischen Anfangs- und Endpunkt des Nummerierungsfeldes müssen sich innerhalb einer Zeile und im selben Block befinden.

Es können maximal fünf Zeichen als Nummerierungsfeld festgelegt werden.

Wenn Sie ein nicht-alphanumerisches Zeichen, wie z.B. ein Symbol, in ein Nummerierungsfeld aufnehmen, werden nur die neben diesem Symbol enthaltenen Zahlen bzw. Buchstaben erhöht. Falls das Nummerierungsfeld nur aus einem nicht- alphanumerischen Zeichen besteht, wird das Etikett nur einmal ausgedruckt.

Falls ein Barcode als ein Nummerierungsfeld ausgewählt wurde, werden die Schritte

übersprungen. Es kann nur entweder Text oder ein Barcode als Nummerierungsfeld markiert werden, eine Kombination von Text und Barcode ist nicht möglich.

Um weitere Druckeinstellungen vorzunehmen, drücken Sie vor Starten des Ausdruckes in Schritt

die Tasten u oder d, bis CONTINUE (Weiter) angezeigt wird, und drücken dann n.38 Bestimmten Bereich von Textblöcken drucken Mit dieser Funktion können Sie nur einen bestimmten Bereich von Blöcken ausdrucken lassen.

Drücken Sie g, dann a.

Drücken Sie l oder r, bis BLOCK NO. angezeigt wird. Die erste Blocknummer blinkt.

Drücken Sie u oder d, bis die Blocknummer, mit der der Druck beginnen soll, angezeigt wird (oder geben Sie die gewünschte Nummer mit den Zifferntasten ein).

Drücken Sie r, so dass die zweite Blocknummer blinkt.

Drücken Sie u oder d, bis die letzte Blocknummer, die gedruckt werden soll, angezeigt wird (oder geben Sie die gewünschte Nummer mit den Zifferntasten ein).

Drücken Sie n (oder p). Im Druckoptionen-Menü erscheint CONFIRM (Bestätigen).

Drücken Sie n (oder p), um den Ausdruck zu starten. Während des Druckvorgangs wird die Nummer der gerade gedruckten Kopie angezeigt. Spiegeldruck Wenn Sie eine Beschriftung gespiegelt auf ein durchsichtiges Band drucken, kann das Schriftband z.B. innen an eine Fensterscheibe geklebt und von aussen gelesen werden.

Drücken Sie g, dann a.

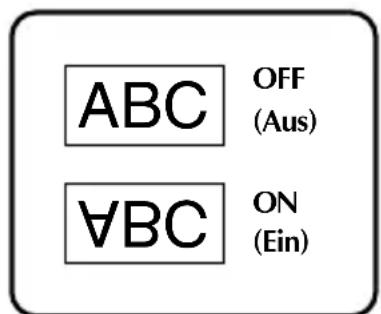

Drücken Sie l oder r, bis MIRROR (Spiegel) angezeigt wird.

Drücken Sie u oder d, bis ON (Ein) angezeigt wird.

Drücken Sie n (oder p). Im Druckoptionen-Menü erscheint CONFIRM (Bestätigen).

Um weitere Druckeinstellungen vorzunehmen, drücken Sie vor Starten des Ausdruckes in Schritt

die Tasten u oder d, bis CONTINUE (Weiter)angezeigt wird, und drücken dann n.

(Ein)(Aus)39 Grundfunktionen

Drücken Sie n (oder p), um den Ausdruck zu starten. Während des Druckvorgangs wird die Nummer der gerade gedruckten Kopie angezeigt. Besondere Druckfunktionen kombinieren Sie können verschiedene Druckfunktionen kombinieren. So können Sie zum Beispiel die Nummerierungsfunktion mit dem Ausdruck mehrerer Etiketten kombinieren. Im Beispiel wurde die Ziffer „1“ im Text „A-1“ als Nummerierungsfeld festgelegt, die Anzahl der Ausdrucke auf 3 und die Kopienanzahl auf 2 eingestellt. Phrasen speichern und aufrufen Im Phrasenspeicher können Sie häufig benutzte Texte dauerhaft speichern. Die gespeicherten Phrasen bleiben auch dann erhalten, wenn Sie den Arbeitsspeicher mit der Funktion CLEAR löschen. Den gespeicherten Texten werden Nummern zugewiesen, um das Aufrufen zu vereinfachen. Es können bis zu 10 Phrasen mit insgesamt 2.000 Zeichen gespeichert werden. Bei jedem Aufruf einer gespeicherten Phrase erscheint nur eine Kopie im Display. Dadurch können Sie einen gespeicherten Text bearbeiten und unter einer anderen Nummer speichern, ohne das Orginal zu verändern. Sie können das Original jedoch auch mit dem überarbeiteten Text überschreiben. Falls eine Phrase nicht länger benötigt wird oder der von ihr belegte Speicherplatz für einen anderen Text gebraucht wird, können Sie die Phrase einfach mit der Funktion DELETE entfernen.

Um weitere Druckeinstellungen vorzunehmen, drücken Sie vor Starten des Ausdruckes in Schritt

die Tasten u oder d, bis CONTINUE (Weiter) angezeigt wird, und drücken dann n.

Genauere Informationen zu den hier genannten besonderen Druckfunktionen finden Sie in den entsprechenden Abschnitten weiter oben. A-1 A-1 A-2 A-2 A-3 A-340 Phrasen speichern

Drücken Sie u oder d, bis STORE (Speichern) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Speicherplatz-Nummer (0-9), unter der Sie den Text speichern möchten, angezeigt wird.

Drücken Sie n. Gespeicherte Phrasen aufrufen

Drücken Sie u oder d, bis RECALL (Aufrufen) angezeigt wird. 3 Drücken Sie n.

Drücken Sie u oder d, bis die Nummer, unter der die Phrase gespeichert wurde, angezeigt wird. Unter der Nummer des gespeicherten Textes wird der Textanfang angezeigt.

Drücken Sie n, um den gewählten Text aufzurufen. Zuvor eventuell im Display angezeigter Text wird dadurch gelöscht.

Wenn bereits die maximale Zeichenanzahl gespeichert wurde, erscheint die Fehlermeldung “MEMORY FULL!” (Speicher voll) im Display. In diesem Fall muss eine bereits gespeicherte Phrase gelöscht werden, um Platz für die neue Phrase zu schaffen.

Wenn im gewählten Speicherplatz bereits ein Text gespeichert ist, erscheint die Anzeige “OVERWRITE?”(Überschreiben?) im Display. Sie können dann wählen, ob der neue Text den bereits gespeicherten ersetzen (überschreiben) soll oder ob Sie ihn unter einer anderen Nummer speichern möchten. Um die bisher gespeicherte Phrase mit der neuen Phrase zu überschreiben, drücken Sie n. Um einen Schritt zurückzugehen und eine andere Speicherplatz-Nummer zu wählen, drücken Sie b und wählen Sie dann eine andere Speicherplatz-Nummer.

andere Abschnitte des gewählten Textes zu sehen, drücken Sie l oder r.41 Grundfunktionen Gespeicherte Phrasen löschen

Drücken Sie u oder d, bis CLEAR (Löschen) angezeigt wird.

Drücken Sie u oder d, bis die Nummer, unter der die Phrase gespeichert wurde, angezeigt wird. Unter der Nummer des gespeicherten Textes wird der Textanfang angezeigt.

Wählen Sie den zu löschenden Text.

• Um eine einzelne Phrase zu löschen, fahren Sie mit Schritt

• Um mehrere Phrasen zu löschen, drücken Sie e. Die aktuelle Speicherplatz-Nummer blinkt. Wählen Sie weitere Phrasen, indem Sie Schritt

wiederholen und dann e drücken, bis alle zu löschenden Phrasen ausgewählt wurden.

• Um alle gespeicherten Phrasen zu löschen, drücken Sie g, dann e.

Drücken Sie n. Die Meldung “OK TO CLEAR?” (Löschen) (oder “CLEAR ALL?” (Alles löschen), wenn alle Phrasen ausgewählt wurden) erscheint.

Drücken Sie n, um die ausgewählten Phrasen zu löschen, oder b, um den Löschvorgang abzubrechen.

andere Abschnitte des gewählten Textes zu sehen, drücken Sie l oder r.

Um einen zum Löschen markierten Text doch nicht zu löschen, wählen Sie ihn noch einmal aus und drücken Sie e, so dass die Speicherplatz-Nummer nicht länger blinkt.42

Geräteeinstellungen Bandschnitt-Funktionen (Pause zum Abschneiden und fortlaufender Ausdruck) Mit der Bandschnitt-Funktion kann eingestellt werden, ob das Band nach dem Ausdruck zum Abschneiden vorgeschoben werden soll. Die folgenden Bandschnitt- Funktionen können gewählt und miteinander kombiniert werden: Drucken mit oder ohne Pause zum Abschneiden (der P-touch unterbricht den Ausdruck nach jedem Etikett und fordert Sie auf, das Band abzuschneiden) und drucken mit oder ohne fortlaufendem Ausdruck (nach dem Ausdruck der letzten Kopie wird das Band nicht vorgeschoben, um den Bandverbrauch zu verringern). Durch den fortlaufenden Ausdruck vermeiden Sie überflüssigen Bandabfall am Anfang jedes gedruckten Etiketts. Wenn der fortlaufende Ausdruck nicht eingeschaltet ist, wird das Band nach dem Ausdruck des letzten Etiketts eines Druckvorgangs ein Stück vorgeschoben, um das letzte Etikett aus dem Gerät herauszuschieben. Dadurch fällt ein Stück überschüssiges Band an, das abgeschnitten werden muss, bevor mit dem nächsten Ausdruck begonnen wird. Ist der fortlaufende Ausdruck eingeschaltet, erfolgt nach dem letzten Ausdruck kein Bandvorlauf, so dass ein Stück des zuletzt gedruckten Etiketts im Gerät bleibt. Es kann dann anschließend ohne Bandabfall direkt das nächste Etikett gedruckt werden. Verwenden Sie diese Einstellung, wenn Sie hintereinander mehrere Druckvorgänge ausführen und den Bandverbrauch gering halten möchten. Nach Ausdruck des letzten Etiketts drücken Sie dann f, um das Etikett aus dem Gerät herauszutransportieren. Die folgenden Einstellungen können gewählt werden (die Standardeinstellung ist 1):

Drücken Sie g, dann Z.

Drücken Sie l oder r, bis CUT (Schnitt) angezeigt wird. 3 Drücken Sie u oder d, bis die gewünschte Einstellung angezeigt wird, und dann n.

(Pause zum Abschneiden; kein kontinuierliches Drucken) (Pause zum Abschneiden; kontinuierliches Drucken) (keine Pause zum Abschneiden; kein kontinuierliches Drucken) (keine Pause zum Abschneiden; kontinuierliches Drukken)43 Geräteeinstellungen Displaykontrast Durch Veränderung des Displaykontrastes werden die Zeichen im Display heller bzw. dunkler dargestellt. Es kann eine Einstellung im Bereich von -2 und +2 gewählt werden. (Die Standardeinstellung ist 0.) Wählen Sie einen höheren Wert, um einen höheren Kontrast und damit ein dunkleres Display zu erhalten. Wählen Sie einen niedrigeren Wert, um einen geringeren Kontrast und damit ein helleres Display zu erhalten.

Drücken Sie g, dann Z.

Drücken Sie l oder r, bis CONTRAST angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Einstellung angezeigt wird, und drücken Sie dann n. Automatische Verkleinerung einstellen Mit der Automatischen Verkleinerung können Sie wählen, ob bei einem Text, der für die gewählte Etikettenlänge eigentlich zu lang ist, mit der AUTO-Einstellung die Textbreite (TEXT WIDTH) oder die Textgrösse (TEXT SIZE) reduziert werden soll. (Die Standardeinstellung ist TEXT SIZE.)

Drücken Sie g, dann Z.

Drücken Sie l oder r, bis AUTO REDUCTION (Automatisch Verkleinerung) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Einstellung angezeigt wird, und drücken Sie dann n.

Nach dem letzten Ausdruck mit der CUT-Einstellung 3 oder 4 drücken Sie f, um das Band vorlaufen zu lassen, und schneiden es dann durch Drücken des Bandabschneiders ab.44 Bandlänge justieren Beim Drucken eines Etiketts mit festgelegter Bandlänge kann die Länge des gedruckten Etiketts ein wenig vom eingestellten Wert abweichen. In diesem Fall können Sie die Länge justieren. Es kann eine Einstellung zwischen -1 und +3 gewählt werden. (Die Standardeinstellung ist 0.) Wählen Sie einen höheren Wert, um das Etikett zu verlängern. Wählen Sie einen niedrigeren Wert, um das Etikett zu verkürzen.

Drücken Sie g, dann Z.

Drücken Sie l oder r, bis LENGTH ADJUST (Länge justieren) angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Einstellung angezeigt wird, und drücken Sie dann n. Wenn TEXT SIZE gewählt ist, wird beim Hinzufügen von neuem Text automatisch die Zeichengrösse verringert, so dass der gesamte Text die eingestellte Etikettenlänge nicht überschreitet. Wenn TEXT WIDTH gewählt ist, wird beim Hinzufügen von neuem Text automatisch die Zeichenbreite verringert, so dass der gesamte Text die eingestellte Etikettenlänge nicht überschreitet. Wenn bereits bis zur Zeichenbreite SMALL (schmal) verringert wurde, wird auch die Zeichengrösse verkleinert, damit der Text auf das Etikett passt.45 Geräteeinstellungen Symbolkategorie PERSÖNLICHE DATEN fortlaufend aktualisieren Sie können einstellen, ob alte Daten nach Vollwerden der Symbolkategorie PERSÖNLICHE DATEN automatisch durch neue Daten ersetzt werden sollen (ON Ein), oder ob statt dessen keine weiteren Symbole mehr in dieser Kategorie gespeichert werden sollen (OFF Aus). (Die Standardeinstellung ist ON (Ein).) Lesen Sie dazu auch Symbole einfügen auf Seite 24.

Drücken Sie g, dann Z.

Drücken Sie l oder r, bis SYMBOL UPDATE angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Einstellung angezeigt wird, und drücken Sie dann n. Versionsinformationen anzeigen Mit dieser Funktion können Sie die Versionsinformation der P-touch Software und den integrierten Zeichensatz anzeigen lassen.

Drücken Sie g, dann Z.

Drücken Sie l oder r, bis VERSION INFO angezeigt wird.

Drücken Sie u oder d, bis die gewünschte Versionsinformation angezeigt wird.

Drücken Sie n, um den Setup-Modus zu verlassen.46

Anhang Was tun bei Störungen? Problem Abhilfe 1 Nach Einschalten des Gerätes erscheint keine Anzeige im Display.

• Vergewissern Sie sich, dass der Netzadapter (AD-24ES) richtig angeschlossen ist.

• Wenn Sie Batterien verwenden, prüfen Sie, ob diese richtig eingelegt sind.

• Sind die Batterien leer, ersetzen Sie den gesamten Batteriensatz. 2 Das Gerät druckt nicht oder die gedruckten Zeichen sind verschwommen.

• Vergewissern Sie sich, dass die Bandkassette richtig eingelegt ist.

• Prüfen Sie, ob die Bandkassette leer ist und legen Sie gegebenenfalls eine neue Bandkassette ein.

• Vergewissern Sie sich, dass der Bandfachdeckel richtig geschlossen ist.

• Wenn Sie Batterien verwenden, könnten diese leer sein. Ersetzen Sie gegebenenfalls den Batteriensatz oder schliessen Sie das Gerät mit dem Netzadapter an das Stromnetz an. 3 Die gespeicherten Texte und Phrasen lassen sich nicht mehr aufrufen.

• Die Stromversorgung wurde zu lange unterbrochen. Sind die Batterien leer, ersetzen Sie den gesamten Batteriensatz.47 Anhang

Auf dem gedruckten Etikett erscheinen horizontale Linien.

• Reinigen Sie die Druckköpfe (siehe Druckkopf, Transportrollen und Klinge reinigen auf Seite 9).

Das Schriftband ist gestreift.

• Die Bandkassette ist leer. Legen Sie eine neue Bandkassette ein.

Das Gerät arbeitet nicht mehr (es geschieht nichts, wenn eine Taste gedrückt wird).

• Schalten sie den P-touch aus, halten Sie g und Rgedrückt und schalten Sie ihn dann wieder an. Dadurch wird das Gerät neu initialisiert. Alle Texte, gespeicherten Phrasen und Formateinstellungen werden dadurch gelöscht. Problem Abhilfe48 Fehlermeldungen im Display

FEHLERMELDUNG MÖGLICHE URSACHE ABHILFE

• Diese Meldung erscheint, wenn Sie versuchen, die Nummerierungsfunktion in einem Etikett zu ver- wenden, das mit der Label- Typ-Einstellung Panel erstellt wurde und mehrere Textblöcke enthält.

• Brechen Sie die Nummeri- erungsfunktion ab.

• Geben Sie nicht mehr als einen Textblock ein. 4 DIGITS MINIMUM!

• Diese Meldung erscheint, wenn weniger als 4 Ziffern als Barcode-Daten eingege- ben werden.

• Geben Sie mindestens 4 Ziffern als Barcode-Daten ein, bevor Sie

• Diese Meldung erscheint, wenn die Gesamtzahl der Zeilen in allen Textblöcken 50 überschreiten und Sie versuchen, eine neue Zeile zu beginnen.

• Begrenzen Sie die Anzahl der Zeilen auf insgesamt 50.

• Diese Meldung erscheint auch, wenn Sie bereits 50 Textblöcke eingegeben haben und

• Begrenzen Sie die Anzahl der Textblöcke auf 50. 7 LINE LIMIT!

• Diese Meldung erscheint, wenn Sie bereits 7 Zeilen eingegeben haben und

• Begrenzen Sie die Zeilenan- zahl auf 7.

• Diese Meldung erscheint auch, wenn Sie versuchen, zwei Blöcke durch Löschen des Symbols zu verbin- den, und ein Block mit mehr als 7 Zeilen entstehen würde.

• Stellen Sie die Anzahl der Blöcke so ein, dass der Block nicht mehr als 7 Zeilen enthält. BUFFER EMPTY!

• Diese Meldung erscheint, wenn noch kein Text eingegeben wurde und Sie versuchen zu drucken oder die Layoutvorschau zu ver- wenden.

• Geben Sie Text ein, bevor Sie eine dieser Funktionen verwenden.49 Anhang BUFFER FULL!

• Diese Meldung erscheint, wenn der Arbeitsspeicher voll ist und Sie versuchen, weitere Zeichen, Symbole etc. einzugeben.

• Kürzen Sie den bereits eingegebenen Text, bevor Sie neuen Text eingeben. CASSETTE CHANGED!

• Diese Meldung erscheint, wenn die Bandkassette gewechselt wurde, nachdem der P-touch den Druckvor- gang unterbrochen hat, um das Band abschneiden zu lassen.

• Legen Sie wieder die ursprüngliche Bandkassette ein. CHECK BATTERIES!

• Diese Meldung erscheint, wenn eine Kombination von neuen und gebrauchten Bat- terien, eine Kombination verschiedener Batterietypen (Alkaline, Ni-Cd und Ni- MH) oder eine Kombina- tion aufgeladener und nicht aufgeladener Batterien ein- gelegt wurde.

• Legen Sie sechs neue AA Batterien gleichen Typs ein.

• Wenn Sie aufladbare Batte- rien verwenden, laden Sie alle Batterien auf.

• Diese Meldung erscheint, wenn Sie versuchen, die Längen- oder Rahmenein- stellungen zu ändern, nach- dem bereits ein Label-Typ mit festgelegtem Format ausgewählt wurde.

• Wählen Sie einen anderen Label-Typ-Modus. CUTTER ERROR!

• Diese Meldung erscheint, wenn während des Druckens oder des Bandvorlaufes der Bandabschneider gedrückt wurde.

• Lassen Sie den Bandab- schneider los. Wenn der Fehler während des Druck- ens auftrat, drücken Sie

, um das bedruckte Band aus dem Gerät zu transportieren.

• Falls das Problem nicht behoben werden kann, wenden Sie sich bitte an ihren Brother Vertriebs- partner.

FEHLERMELDUNG MÖGLICHE URSACHE ABHILFE50

EXCEEDS PRINT COPY LIMIT!

• Diese Meldung erscheint, wenn aufgrund von Einstel- lungskombinationen im Druckoptionen-Menü ein Druckauftrag mehr als 1000 Kopien umfasst.

• Beachten Sie, dass nicht mehr als 1000 Kopien und aufeinanderfolgende Etiketten gedruckt werden können.

• Ändern Sie die Einstellun- gen in den Druckoptionen.

• Diese Meldung erscheint, wenn Sie bei Verwendung des CODABAR-Protokolls am Anfang und Ende der Barcode-Daten keinen Buchstaben zwischen A und D eingegeben haben.

• Geben Sie am Anfang und Ende der Barcode-Daten einen Buchstaben zwischen A und D ein. INPUT WHOLE CODE!

• Diese Meldung erscheint, wenn als Barcode-Daten weniger als die eingestellte Anzahl von Ziffern eingege- ben wurde.

• Geben Sie die richtige Anzahl von Ziffern ein oder stellen Sie eine andere Anzahl von Ziffern ein. LENGTH LIMIT!

• Diese Meldung erscheint, falls Sie versuchen zu drucken oder die Layoutvor- schau zu benutzen, wenn der Text die maximale Länge von 1 m überschreitet.

• Kürzen Sie den Text. Auf 18-mm-Band: LINE LIMIT! 5 LINES MAXIMUM Auf 12-mm-Band: LINE LIMIT! 3 LINES MAXIMUM Auf 9-mm- und 6-mm-Band: LINE LIMIT! 2 LINES MAXIMUM

• Diese Meldung erscheint beim Versuch zu drucken oder die Layoutvorschau zu benutzen, wenn mehr Zeilen eingegeben wurden, als auf das eingelegte Schriftband passen. (Die mögliche Anzahl Textzeilen hängt von der Breite des Bandes ab.)

• Verringern Sie die Zeilenan- zahl oder legen Sie ein breit- eres Band ein. MEMORY FULL!

• Diese Meldung erscheint, wenn Sie versuchen, eine Phrase zu speichern und dadurch die Speicherka- pazität von ca. 2000 Zeichen überschritten würde.

• Löschen Sie eine alte Phrase, um Speicherplatz für die neue Phrase zu schaffen.

FEHLERMELDUNG MÖGLICHE URSACHE ABHILFE51

• Diese Meldung erscheint, wenn Sie versuchen, eine Phrase aufzurufen oder zu löschen, und keine Phrase gespeichert ist.

• Speichern Sie zuerst eine Phrase. SET 24mm!

• Diese Meldung erscheint, wenn Sie ein Etikett mit einer Layoutvorlage für ein 24 mm breites Band erstellt haben und zum Drucken kein 24 mm breites Band eingelegt ist.

• Legen Sie eine Schriftband- kassette mit 24 mm breitem Band ein. SET 18mm!

• Diese Meldung erscheint, wenn Sie ein Etikett mit einer Layoutvorlage für ein 18 mm breites Band erstellt haben und zum Drucken kein 18 mm breites Band eingelegt ist.

• Legen Sie eine Schriftband- kassette mit 18 mm breitem Band ein. SET 12mm!

• Diese Meldung erscheint, wenn Sie ein Etikett mit einer Layoutvorlage für ein 12 mm breites Band erstellt haben und zum Drucken kein 12 mm breites Band eingelegt ist.

• Legen Sie eine Schriftband- kassette mit 12 mm breitem Band ein. SET 9mm!

• Diese Meldung erscheint, wenn Sie ein Etikett mit einer Layoutvorlage für ein 9 mm breites Band erstellt haben und zum Drucken kein 9 mm breites Band ein- gelegt ist.

• Legen Sie eine Schriftband- kassette mit 9 mm breitem Band ein. SET 6mm!

• Diese Meldung erscheint, wenn Sie ein Etikett mit einer Layoutvorlage für ein 6 mm breites Band erstellt haben und zum Drucken kein 6 mm breites Band ein- gelegt ist.

• Legen Sie eine Schriftband- kassette mit 6 mm breitem Band ein. TAPE EMPTY!

• Diese Meldung erscheint, wenn keine Schriftbandkas- sette eingelegt ist und ver- sucht wird zu drucken, das Band vorlaufen zu lassen oder die Layoutvorschau zu verwenden.

• Legen Sie eine Schriftband- kassette ein und lösen Sie die Funktion erneut aus.

FEHLERMELDUNG MÖGLICHE URSACHE ABHILFE52

TEXT TOO HIGH! XX BLOCK

• Diese Meldung erscheint, wenn die gewählte Zeichen- grösse für das eingelegte Band zu hoch ist.

• Stellen Sie eine kleinere Zeichengrösse ein oder legen Sie ein breiteres Schriftband ein oder wählen Sie die Zeichengrösse AUTO. TEXT TOO LONG!

• Diese Meldung erscheint, wenn der Text die eingest- ellte Etikettenlänge über- schreitet.

• Stellen Sie eine kleinere Zeichengrösse oder Zeichenbreite ein oder wählen Sie die Zeichen- grösse AUTO oder drücken Sie

und stellen Sie eine grössere Etikettenlänge ein. TEXT TOO LONG! XX BLOCK

• Diese Meldung erscheint, wenn Sie versuchen, ein Etikett auszudrucken, das die eingestellte Blocklänge überschreitet.

• Wählen Sie eine grössere Blocklänge.

• Diese Meldung erscheint, wenn die Einstellung für die Funktionen Rand, Bandlänge oder Blocklänge nicht innerhalb des gültigen Bereichs liegt.

• Diese Meldung erscheint, wenn die Werte für die zu druckenden Datensätze nicht innerhalb des gültigen Bere- ichs liegen.

• Geben Sie einen gültigen Wert ein.

FEHLERMELDUNG MÖGLICHE URSACHE ABHILFE53

Anhang Technische Daten Hardware Software Stromver- sorgung: 6 Alkaline-Batterien (Grösse AA) oder 6 wiederaufladbare Batterien (Grösse AA) oder Netzadapter (AD-24ES) Tastatur: 56 Tasten LC-Display: 48 × 132 Punkte + Caps-, Shift- und weitere Anzeigen Schriftbänder: In 5 verschiedenen Breiten: 6 mm 9 mm 12 mm 18 mm 24 mm Druckkopf: 18,1 mm (Höhe)/180 dpi (Auflösung) Schnittfunktionen: Manueller Bandabschneider Abmessungen: Inklusive Bandabschneider: 131 mm (B) × 235 mm (T) × 86 mm (H) Ohne Bandabschneider: 114 mm (B) × 235 mm (T) × 86 mm (H) Gewicht: 560 g Schriftarten (Fonts): 1 eingebaute Schrift (Helsinki) Zeichen- grössen: AUTO plus 7 Punktgrössen (1, 2, 3, 4, 6, 9 und 12 mm / 6, 9, 12, 18, 24, 36 und 48 Punkt) Druckstile: Normal, Fett, Umriss, Kursiv, Kursiv + Fett und Kursiv + Umriss Arbeitsspeicher- grösse: Maximal 512 Zeichen Maximal 7 Zeilen pro Block (abhängig von der Bandbreite) Maximal 50 Blöcke Speichergrösse: ca. 2000 Zeichen54 Zubehör

Verwenden Sie nur Bänder mit dem -Zeichen.

Verwenden Sie mit diesem Gerät bitte nur original Brother Zubehör und Verbrauchsmaterialien. Die Verwendung von Zubehör oder Verbrauchsmaterial, das nicht den Spezifikationen von Brother entspricht und/oder von gleicher Qualität und Eignung wie das von Brother gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Verlust von Gewährleistungsansprüchen führen. Laminierte Bänder Bezeichnung Beschreibung 24 mm breite laminierte Bänder TZ-151 Schwarze Schrift auf klarem Band TZ-M51 Schwarze Schrift auf klarem mattem Band TZ-251 Schwarze Schrift auf weissem Band TZ-451 Schwarze Schrift auf rotem Band TZ-551 Schwarze Schrift auf blauem Band TZ-651 Schwarze Schrift auf gelbem Band TZ-751 Schwarze Schrift auf grünem Band TZ-A51 Schwarze Schrift auf grauem Band TZ-B51 Schwarze Schrift auf floureszierendem orangenem Band TZ-C51 Schwarze Schrift auf floureszierendem gelbem Band TZ-D51 Schwarze Schrift auf floureszierendem grünem Band TZ-951 Schwarze Schrift auf silbernem Metallic-Band TZ-M951 Schwarze Schrift auf mattem silbernem Metallic-Band TZ-152 Rote Schrift auf klarem Band TZ-252 Rote Schrift auf weissem Band TZ-153 Blaue Schrift auf klarem Band TZ-253 Blaue Schrift auf weissem Band TZ-354 Goldene Schrift auf schwarzem Band TZ-155 Weisse Schrift auf klarem Band TZ-355 Weisse Schrift auf schwarzem Band55 Anhang TZ-455 Weisse Schrift auf rotem Band TZ-555 Weisse Schrift auf blauem Band TZ-655 Weisse Schrift auf orangenem Band TZ-755 Weisse Schrift auf grünem Band 18 mm breite laminierte Bänder TZ-141 Schwarze Schrift auf klarem Band TZ-241 Schwarze Schrift auf weissem Band TZ-242 Rote Schrift auf weissem Band TZ-243 Blaue Schrift auf weissem Band TZ-344 Goldene Schrift auf schwarzem Band TZ-145 Weisse Schrift auf klarem Band TZ-345 Weisse Schrift auf schwarzem Band TZ-441 Schwarze Schrift auf rotem Band TZ-541 Schwarze Schrift auf blauem Band TZ-641 Schwarze Schrift auf gelbem Band TZ-741 Schwarze Schrift auf grünem Band 12 mm breite laminierte Bänder TZ-131 Schwarze Schrift auf klarem Band TZ-132 Rote Schrift auf klarem Band TZ-133 Blaue Schrift auf klarem Band TZ-135 Weisse Schrift auf klarem Band TZ-231 Schwarze Schrift auf weissem Band TZ-232 Rote Schrift auf weissem Band TZ-233 Blaue Schrift auf weissem Band TZ-334 Goldene Schrift auf schwarzem Band TZ-335 Weisse Schrift auf schwarzem Band TZ-431 Schwarze Schrift auf rotem Band TZ-435 Weisse Schrift auf rotem Band TZ-531 Schwarze Schrift auf blauem Band TZ-535 Weisse Schrift auf blauem Band TZ-631 Schwarze Schrift auf gelbem Band TZ-635 Weisse Schrift auf orangenem Band Bezeichnung Beschreibung56 TZ-731 Schwarze Schrift auf grünem Band 12 mm breite laminierte Bänder (Fortsetzung) TZ-735 Weisse Schrift auf grünem Band TZ-B31 Schwarze Schrift auf floureszierendem orangenem Band TZ-931 Schwarze Schrift auf silbernem Band TZ-M931 Schwarze Schrift auf mattem silbernem Band TZ-A31 Schwarze Schrift auf grauem Band TZ-B31 Schwarze Schrift auf floureszierendem orangenem Band TZ-C31 Schwarze Schrift auf floureszierendem gelbem Band TZ-D31 Schwarze Schrift auf floureszierendem grünem Band TZ-M31 Schwarze Schrift auf klarem mattem Band 9 mm breite laminierte Bänder TZ-121 Schwarze Schrift auf klarem Band TZ-122 Rote Schrift auf klarem Band TZ-123 Blaue Schrift auf klarem Band TZ-221 Schwarze Schrift auf weissem Band TZ-222 Rote Schrift auf weissem Band TZ-223 Blaue Schrift auf weissem Band TZ-324 Goldene Schrift auf schwarzem Band TZ-325 Weisse Schrift auf schwarzem Band TZ-421 Schwarze Schrift auf rotem Band TZ-521 Schwarze Schrift auf blauem Band TZ-621 Schwarze Schrift auf gelbem Band TZ-721 Schwarze Schrift auf grünem Band TZ-A25 Weisse Schrift auf grauem Band TZ-M21 Schwarze Schrift auf klarem mattem Band 6 mm breite laminierte Bänder TZ-111 Schwarze Schrift auf klarem Band TZ-211 Schwarze Schrift auf weissem Band TZ-315 Weisse Schrift auf schwarzem Band TZ-611 Schwarze Schrift auf gelbem Band Bezeichnung Beschreibung57 Anhang Laminierte extrastark klebende Bänder Bezeichnung Beschreibung TZ-S251 24 mm breites Band (schwarze Schrift auf weissem Band) TZ-S241 18 mm breites Band (schwarze Schrift auf weissem Band) TZ-S231 12 mm breites Band (schwarze Schrift auf weissem Band) TZ-S221 9 mm breites Band (schwarze Schrift auf weissem Band) TZ-S211 6 mm breites Band (schwarze Schrift auf weissem Band) TZ-S151 24 mm breites Band (schwarze Schrift auf klarem Band) TZ-S141 18 mm breites Band (schwarze Schrift auf klarem Band) TZ-S131 12 mm breites Band (schwarze Schrift auf klarem Band) TZ-S121 9 mm breites Band (schwarze Schrift auf klarem Band) TZ-S111 6 mm breites Band (schwarze Schrift auf klarem Band) TZ-S651 24 mm breites Band (schwarze Schrift auf gelbem Band) TZ-S641 18 mm breites Band (schwarze Schrift auf gelbem Band) TZ-S631 12 mm breites Band (schwarze Schrift auf gelbem Band) TZ-S621 9 mm breites Band (schwarze Schrift auf gelbem Band) TZ-S611 6 mm breites Band (schwarze Schrift auf gelbem Band)58 Laminierte Flexi-Tapes Laminierte Beschriftungen mit Brother P-touch sehen nicht nur gut aus, sondern sind auch geschützt für lange Haltbarkeit. Für die Flexi-Tape-Schriftbänder kommt speziell entwickeltes Material zum Einsatz, das sich unter anderem zum Umkleben/Umwickeln von dünnen Radien, aber auch selbst harten Kanten eignet. Flexi-Tape-Beschriftungen lassen sich aufgrund ihrer Bandeigenschaften vielseitig nutzen. Bezeichnung Beschreibung 24 mm Flexi-Tapes TZ-FX251 Schwarze Schrift auf weissem Band TZ-FX151 Schwarze Schrift auf klarem Band TZ-FX651 Schwarze Schrift auf gelbem Band 18 mm Flexi-Tapes TZ-FX241 Schwarze Schrift auf weissem Band TZ-FX141 Schwarze Schrift auf klarem Band TZ-FX641 Schwarze Schrift auf gelbem Band 12 mm Flexi-Tapes TZ-FX231 Schwarze Schrift auf weissem Band TZ-FX131 Schwarze Schrift auf klarem Band TZ-FX631 Schwarze Schrift auf gelbem Band 9 mm Flexi-Tapes TZ-FX221 Schwarze Schrift auf weissem Band TZ-FX121 Schwarze Schrift auf klarem Band TZ-FX621 Schwarze Schrift auf gelbem Band 6 mm Flexi-Tapes TZ-FX211 Schwarze Schrift auf weissem Band TZ-FX111 Schwarze Schrift auf klarem Band TZ-FX611 Schwarze Schrift auf gelbem Band59 Anhang Nicht laminierte Bänder Spezialbänder Bezeichnung Beschreibung 24 mm breite nicht laminierte Bänder TZ-N251 Schwarze Schrift auf weissem Band 18 mm breite nicht laminierte Bänder TZ-N241 Schwarze Schrift auf weissem Band TZ-N242 Rote Schrift auf weissem Band TZ-N243 Blaue Schrift auf weissem Band TZ-N541 Schwarze Schrift auf blauem Band TZ-N641 Schwarze Schrift auf gelbem Band TZ-N741 Schwarze Schrift auf grünem Band TZ-NF41 Schwarze Schrift auf violettem Band TZ-PH41 Sujetband (schwarze Schrift auf Hearts-Band) TZ-PF41 Sujetband (schwarze Schrift auf Fruit-Band) TZ-PM41 Sujetband (schwarze Schrift auf Marine-Band) TZ-N841 Sujetband (schwarze Schrift auf goldenem Band) 12 mm breite nicht laminierte Bänder TZ-N231 Schwarze Schrift auf weissem Band TZ-N233 Blaue Schrift auf weissem Band TZ-N531 Schwarze Schrift auf blauem Band TZ-N631 Schwarze Schrift auf gelbem Band TZ-NF31 Schwarze Schrift auf violettem Band 9 mm breite nicht laminierte Bänder TZ-N221 Schwarze Schrift auf weissem Band 6 mm breite nicht laminierte Bänder TZ-N211 Schwarze Schrift auf weissem Band Bezeichnung Beschreibung TZ-SE4 Schwarze Schrift auf 18 mm breitem weissem Sicherheits- und Siegelband TZ-IY41 Schwarze Aufbügelschrift auf 18 mm breitem Band TZ-FA3 Blaue Schrift auf 12 mm breitem weissem Textilband zum Aufbügeln60 Sonstiges Zubehör Bezeichnung Beschreibung TZ-CL4 Druckkopf-Reinigungskassette (für bis zu 100 Reinigungs- vorgänge) ADH2PIN oder ADH12PIN Netzadapter61 Stichwortverzeichnis

Horizontale Textausrichtung ................ 32
