MPX20 USB - Table de mixage Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage audio à 3 canaux (2 stéréo + 1 micro)
Alimentation	Via USB (5 V / 500 mA) ou bloc secteur USB optionnel
Entrées MIC	1 prise jack 6,35 mm, sensibilité 1 mV/1 kΩ
Entrées PHONO	2 paires RCA, sensibilité 9 mV/63 kΩ, avec borne de masse GND
Entrées LINE	2 paires RCA, sensibilité 450 mV/17 kΩ
Sorties MASTER / REC	2 paires RCA, niveau de sortie 1 V
Sortie casque	Jack 3,5 mm et jack 6,35 mm, impédance ≥ 8 Ω
Interface USB	USB 2.0, prise type B, compatible Windows 2000/XP/Vista/7 et Mac OS X
Bande passante	20 - 20 000 Hz
Taux de distorsion	< 0,1 %
Rapport signal/bruit	63 dB (non pondéré)
Fonctions principales	Crossfader, préécoute PFL, VU-mètre LED, assignation USB au canal 2
Nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Température d'utilisation	0 - 40 °C
Utilisation	Intérieur uniquement, éviter éclaboussures et humidité élevée

FOIRE AUX QUESTIONS - MPX20 USB Monacor

Comment brancher une platine vinyle sur la table de mixage ?

Utilisez les entrées PHONO (prises RCA) du canal souhaité et connectez le câble de masse de la platine à la borne GND. Sélectionnez ensuite la position PHONO avec le sélecteur LINE/PHONO correspondant.

Comment utiliser l'interface USB avec un ordinateur ?

Connectez le port USB de la table à l'ordinateur via le câble fourni. La table est reconnue comme périphérique audio USB. Dans les paramètres système, sélectionnez-la comme entrée/sortie audio. Utilisez la touche USB ASSIGN TO CH 2 pour affecter le signal USB au canal 2.

Comment régler le volume général ?

Utilisez les faders de canal (10) pour chaque entrée, le crossfader (16) pour le fondu entre CH1 et CH2, et le fader MASTER (15) pour le volume de sortie principal. Réglez d'abord le fader MASTER à 30 % environ.

Comment écouter un canal au casque sans le diffuser ?

Utilisez la fonction PFL (Pre-Fader Listen). Appuyez sur la touche PFL (13) pour sélectionner le canal (enfoncée = CH2, relâchée = CH1). Réglez le volume casque avec le bouton PHONES (18). Le signal est audible au casque même si le crossfader est sur l'autre canal.

Que faire si aucun son ne sort ?

Vérifiez que la table est alimentée (témoin ON allumé). Assurez-vous que les sources sont correctement branchées et que les sélecteurs LINE/PHONO sont en bonne position. Montez progressivement les faders de canal et le fader MASTER. Si vous utilisez l'USB, vérifiez la sélection dans les paramètres audio de l'ordinateur.

Comment enregistrer le mixage sur un ordinateur ?

Le signal de sortie est disponible sur le port USB (5). Connectez la table à l'ordinateur, sélectionnez-la comme périphérique d'entrée dans votre logiciel d'enregistrement. Le volume d'enregistrement est réglé par le fader MASTER.

Comment brancher un microphone ?

Branchez le micro sur la prise MIC (17) (jack 6,35 mm). Réglez son volume avec le fader MIC (9). Attention aux larsens si vous enregistrez via USB avec le canal CH2 en entrée USB.

À quoi sert le crossfader ?

Le crossfader (16) permet de faire un fondu enchaîné entre les canaux CH1 et CH2. En le poussant à gauche, seul CH1 est audible ; à droite, seul CH2 ; au milieu, les deux sont mixés.

Puis-je utiliser la table sans ordinateur ?

Oui, il faut utiliser un bloc secteur USB (5 V / 500 mA, par exemple le MONACOR PSS1005USB) branché sur le port USB (5). La table s'allume alors automatiquement.

Comment nettoyer la table de mixage ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau. Protégez-la de l'humidité et de la chaleur.

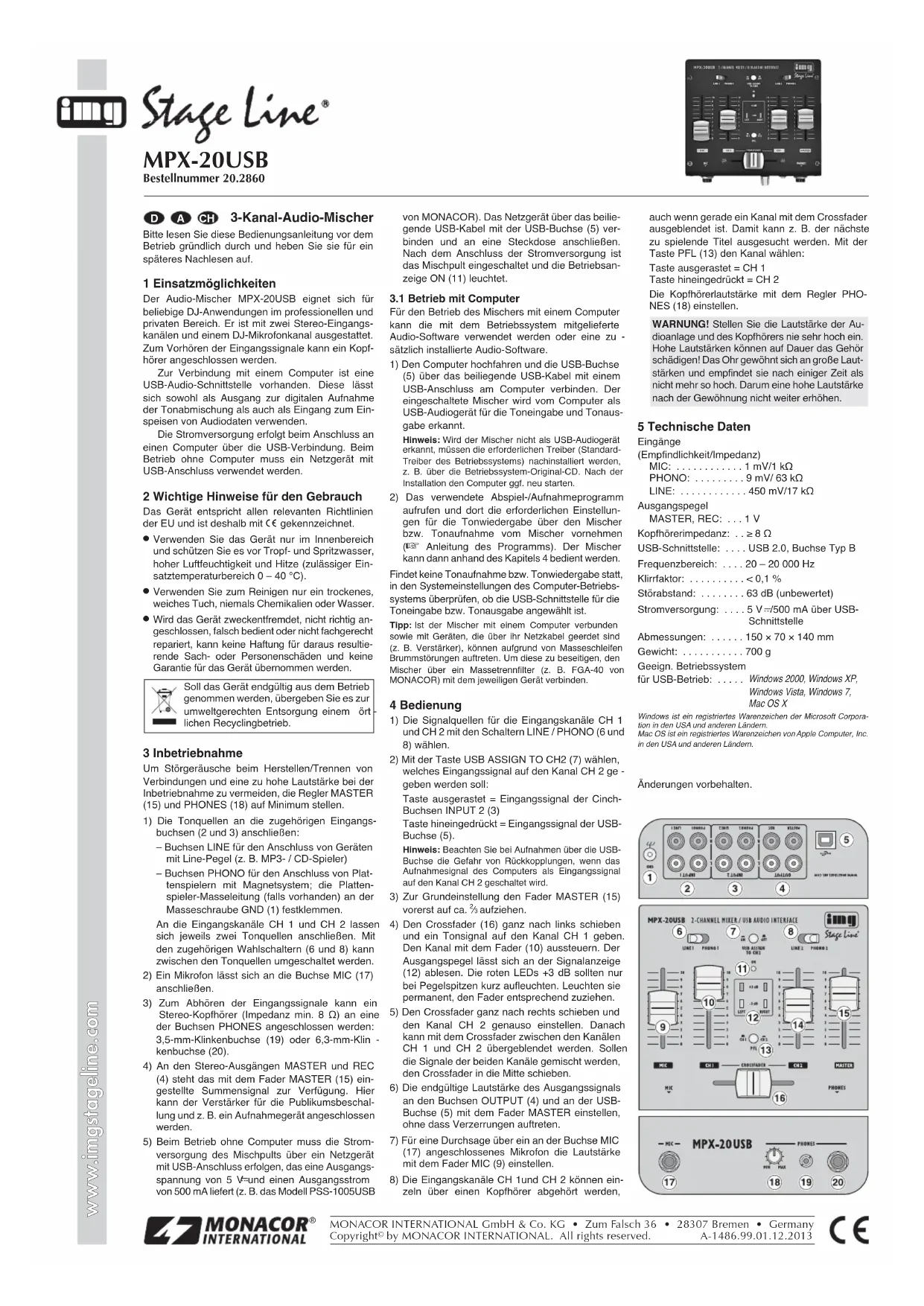

MODE D'EMPLOI MPX20 USB Monacor

F B CH Table de mixage audio 3 canaux

Veuilze dire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ulterieurement.

1 Possibilities d'utilisation

La table de mixage audio MPX-20USB est adaptée pour des applications DJ dans le domaine professionnel et privé. Elle est dotée de deux canaux d'entrée stéreo et d'un canal micro DJ. Un casque peut être relié pour la préécoute des signaux d'entre.

Une interface audio USB est prévue pour une connexion avec un ordinateur. L'interface peut servir de sortie pour un enregistrement numérique du mixage audio et d'entrée pour faire entrée des données audio.

L'alimentation s'effectue via le port USB si vous reliez la table de mixage à un ordinateur ; pour un fonctionnement sans ordinateur, il faut utiliser un bloc secteur avec port USB.

2 Consels d'utilisation importants

L'appareil répond à toutes les directives nécessaires de l'Union européen et porte donc le symbole C€.

L'appareil n'est concu que pour une utilisation en interieur. Protegez-le des eclaboussures, de tout type de projections d'eau, d'une humidite d'air elevée et de la chaleur (température ambiente admissible 0 - 40 °C).
Pour le nettoyage, utilisez un chiffon sec et doux enaucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été conscience, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparti par une personne habitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retire du service, vous doivent le déposer dans une Usine de recyclage de proximité pour contributor à son élimination non polluante.

3 Fonctionnement

Pour éviter tout bruit fort lors des branchements et éviter un volume trop élevé lors de la mise en service, réglez les réglages MASTER (15) et PHONES (18) sur le minimum.

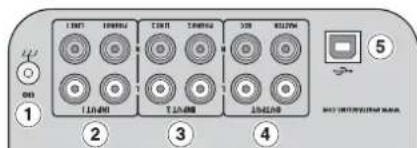

1) Reliez les sources audio aux prises d'entrée (2 et 3) correspondantes :

-prises LINE pour brancher des appareils avec niveau ligne (par exemple lecteur MP3 / CD)
prises PHONO pour brancher des platines disques avec système magnétique; fixez le cable de mise à la terre de la platine disque (si prévu) à la borne de masse GND (1).

On peut relier aux canaux d'entrée CH 1 et CH 2 respectivement deux sources audio. Avec le sélecteur correspondant (6 et 8), on peut commuter entre les sources audio.

2) On peut relier un microphone à la prise MIC (17).
3) Pour écouter les signaux d'entrée, on peut relier un casque stéreo (impédance minimale 8 Ω) à une des prises PHONES : prise jack 3,5 (19) ou prise jack 6,35 (20).
4) Le signal master regle avec le fader MASTER (15) est disponible aux sorties stéreO MASTER et REC (4).On peut relier ici l'amplificateur pour la sonorisation du public et p. ex.un enregistrateur.
5) Pour un fonctionnement sans ordinateur, l'alimentation de la table de mixage s'effectue via un bloc secteur avec port USB, délivrant une tension de sortie de 5 V et avec un courant de sor

tie de 500 mA (par exemple le modele PSS1005USB de MONACOR).Reliez le bloc secteur via le cordon USB livre au port USB (5) et a une prise secteur. Une fois l'alimentation branchee, la table de mixage est allumnee, le temoin de fonctionnement ON (11) brille.

3.1 Fonctionnement avec un ordinateur

Pour faire fonctionner la table de mixage avec un ordinateur, vous pouvez utiliser le logiciel audio livre avec le système d'exploitation ou un logiciel audioInstalled en plus.

1) Demarrez l'ordinateur et reliez le port USB (5) via le cordon USB livre au port USB de l'ordinateur. La table de mixage allumée est reconnaue par l'ordinateur comme appeareil audio USB pour l'entree audio et la sortie audio.
Remarque: Si la table de mixage n'est pas reconnue comme appareil audio USB, il faut installer les drivers nécessaires (drivers standard du système d'exploitation), par exemple via le CD d'origine du système d'exploitation. Le cas échéant, redémarrez l'ordinateur après l'installation.
2) Appelez le programme de lecture / d'enregistrement et effectuez les réglages nécessaires pour la lecture audio via la table de mixage et / ou l'enregistrement audio depuis la table de mixage (notice du programme). La table de mixage peut ensuite être utilisé comme désoit au chapitre 4.
S'il n'y a pas d'enregistrement audio ou de lecture audio, vérifie dans les réglages système du système d'exploitation de l'ordinateur si l'interface USB est sélectionnée pour l'entrée audio ou la sortie audio.
Conseill: Si la table de mixage est reliée à un ordinateur et à des apparèts mis à la terre via leur cordon secteur (par exemple amplificateurs), des renflements causés par des bouclages de masse peuvent se produit. Pour les éliminer, on peut relier la table de mixage à l'appareil correspondant via un filtre séparateur galvanique (par exemple FGA-40 de MONACOR).

4 Utilisation

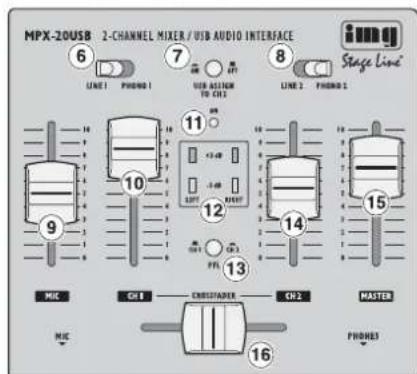

1) Sélectionné les sources de signal pour les canaux d'entrée CH 1 et CH 2 avec les seleçuteurs LINE / PHONO (6 et 8).
2) Avec la touche USB ASSIGN TO CH 2 (7), selectionnez quei signal d'entree doit etre applique sur le canal CH 2:

touche non enforcée : signal d'entrée des prises RCA INPUT 2 (3)
touche enfoncée : signal d'entree du port USB (5).
Remarque : Faibles attention aux risques de larsen en cas d'enregistements via le port USB si le signal d'enregistrement de l'ordinaire est attribue au canal CH 2 comme signal d'entree.
3) Comme réglage de base, puissez le fader MASTER (15) à 3% environ.
4) Poussez le crossfader (16) entiement vers la gauche et appliquez un signal audio sur le canal CH 1. Reglez le canal avec le fader (10). Vous pouvez voir le niveau de sortie sur le VU-metre a LEDs (12). Les LEDs rouges +3 dB ne devraient briller brievement que pour des pointes de signal. Si elles brillent en continu, fermez le fader en conséquence.
5) Poussez le crossfader entierement vers la droite et reglez le canal CH 2 de la meme maniere. Ensuite, avec le crossfader, vous pouvez faire un fondu enchaîné entre les canaux CH 1 et CH 2. Si les signaux des deux canaux doivent être mixés, poussez le crossfader au milieu.
6) Reglez le volume définitif du signal de sortie aux prises OUTPUT (4) et au port USB (5) avec le fader MASTER sans avoir de distorsion.
7) Pour uneannounce via un micro relié à la prise MIC (17), réglez le volume avec le fader MIC (9).

8) On peut écouter séparément les canaux d'entrée CH 1 et CH 2 via un casque, même si un canal est déjà sorti avec le crossfader. Ainsi, le titre suivant à lire peut être rechné. Avec la touche PFL (13), Sélectionné le canal :

Touchenon enfonee CH1

Touche enfoncée = CH 2

Réglez le volume du casque avec le réglage PHONES (18).

AVERTISSEMENT! Ne reglez pas le volume de l'installation audio et du casque trop fort. Un volume trop élevé peut, à long terme, générer des troubles de l'audition. L'oreille s'habite a des volumes élevés et ne les percoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

5 Caracteristiques techniques

Entrées

(sensibilité/impédance)

MIC: 1 mV/1 kΩ

PHONO: 9 mV/63 kΩ

LINE: 450 mV/17 kΩ

Niveau de sortie

MASTER,REC:..1V

Impedance casque: .. ≥ 8

Interface USB: .USB 2.0,prise type B

Bande passante: 20-20000 Hz

Taux de distorsion : . . . < 0,1 %

Rapport signal / bruit : . . 63dB (non pondéré)

Systèmes d'exploitation

adaptes pour le

fonctionnement USB:Windows 2000,Windows XP

Windows Vista, Windows 7

Mac OS X

Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans les autres pays.

Mac OS est une marque déposée de Apple Computer, Inc. aux États-Unis et dans les autres pays.

Tout droit de modification réservé.
