Caractéristiques techniques	Détails
Type de produit	Table de mixage
Nombre de canaux	3 canaux mono avec entrée XLR et 2 canaux stéréo
Réponse en fréquence	20 Hz - 20 kHz
Alimentation	Alimentation secteur 230 V
Dimensions	320 x 220 x 100 mm
Poids	1,5 kg
Utilisation recommandée	Idéale pour les petits concerts, les événements et les installations fixes
Maintenance	Nettoyer régulièrement les connexions et les potentiomètres
Réparation	Consulter un professionnel pour les réparations internes
Sécurité	Utiliser uniquement avec une alimentation appropriée et éviter l'humidité
Informations générales	Vérifier la compatibilité avec les autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - MMX30 Monacor

Comment puis-je connecter des microphones à la table de mixage Monacor MMX30 ?

Pour connecter des microphones, utilisez les entrées XLR situées à l'avant de la table de mixage. Assurez-vous que le microphone est alimenté par une source d'alimentation fantôme si nécessaire.

Quel est le niveau de sortie maximum de la Monacor MMX30 ?

Le niveau de sortie maximum de la Monacor MMX30 est de +22 dBu.

Comment ajuster le niveau sonore des différentes pistes ?

Utilisez les faders situés sur chaque canal pour ajuster le niveau sonore des différentes pistes. Assurez-vous également de vérifier les niveaux sur les indicateurs LED.

Que faire si le son de la table de mixage est de mauvaise qualité ?

Vérifiez les connexions des câbles, assurez-vous que les niveaux ne sont pas trop élevés ou trop bas, et vérifiez les réglages d'égalisation sur la table de mixage.

Puis-je utiliser la Monacor MMX30 avec un ordinateur ?

Oui, vous pouvez connecter la table de mixage à un ordinateur via la sortie USB si votre modèle est équipé de cette fonctionnalité. Assurez-vous d'installer les pilotes nécessaires.

Comment puis-je ajouter des effets audio à mes entrées ?

Utilisez les contrôles d'effet disponibles sur la table de mixage pour ajouter des effets tels que la réverbération ou le délai. Consultez le manuel pour des instructions spécifiques sur l'utilisation des effets.

La table de mixage ne s'allume pas, que faire ?

Vérifiez si l'alimentation est branchée correctement et que l'interrupteur est en position 'ON'. Si le problème persiste, essayez de changer de prise électrique ou vérifiez le câble d'alimentation.

Comment puis-je régler l'égaliseur pour obtenir un son optimal ?

Commencez par ajuster les fréquences basses, moyennes et aigües selon vos préférences auditives. Une bonne pratique consiste à utiliser des références audio connues pour vous guider dans vos réglages.

Quels types de câbles dois-je utiliser avec la Monacor MMX30 ?

Utilisez des câbles XLR pour les microphones et des câbles TRS ou RCA pour les sources audio. Assurez-vous que les câbles sont de bonne qualité pour éviter les interférences.

Comment effectuer une mise à jour du firmware de la table de mixage ?

Consultez le site Web de Monacor pour télécharger le dernier firmware. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour en toute sécurité.

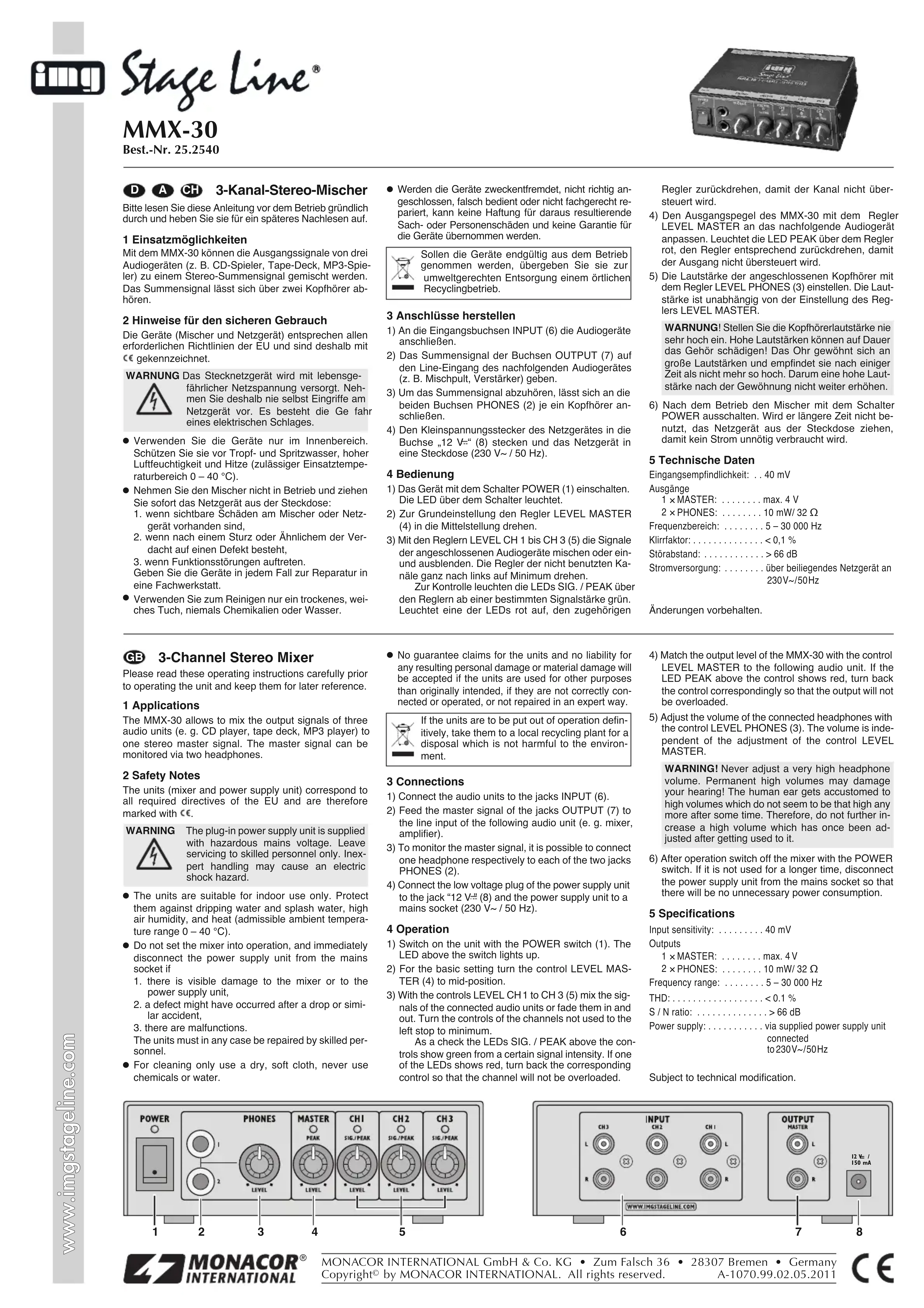

MODE D'EMPLOI MMX30 Monacor

F B CH Table de mixage stereo 3 canaux

Veuiliez ire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérierement.

1 Possibilities d'utilisation

La MMX-30 permet de mixer les signaux de sortie de trois apparèels audio (par exemple lecteur CD, tape deck, lecteur MP3) pour creer le signal master stéroy. Le signalMASTER peut être écoute via deux casques.

2 Conseils d'utilisation et de sécurité

Les apparéts (table de mixage et bloc secteur) répondent à toutes les directives nécessaires de l'Union française et portent donc le symbole €

Le bloc secteur est alimenté par une tension dangereuse. Ne touche jamais l'intérieur de l'appareil, vous pourriez subir une décharge électrique.

Les apparèts ne sont concus que pour une utilisation en interieur. Protégez-les des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (temporature ambiante admissible 0 - 40 °C).
- Ne faites pas fonctionner la table de mixage et débranchez le bloc secteur immédiatement dans les cas suivants :

1. la table de mixage ou le bloc secteur représentant des dommages visibles.

2. après une chute ou accident similaire, vous avez un doute sur l'etat de l'appareil.

3. des dysfonctionnements apparaiscent.
   Dans tous les cas, les dommages doivent être réparés par un technicien spécialiste.

4. Pour le nettoyage, utilisez un chiffon sec et doux, enauc首个 de produits chimiques ou d'eau.

5. Nous déclinons toute responsabilité en cas de domages matériels ou corporels résultats si les apparreils sont utilisés dans un but autre que celui pour lequel ils ont été congus, s'ils ne sont pas correctement reliés, utilisés ou réparés par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque les apparèels sont définitivement rétérés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

3 Branchements

1) Reliez les apparèils audio aux prises d'entrée INPUT (6).
2) Appliquée le signal master des prises OUTPUT (7) à l'entrée ligne de l'appareil audio suivant (par exemple table de mixage, amplificateur).
3) Pour écouter le signal master, vous pouvez relier un casque respectivement à chacune des deux prises PHONES (2).
4) Reliez la fiche d'alimentation du bloc secteur à la prise "12 V" (8) puis reliez le bloc secteur à une prise 230V-/50Hz.

4 Utilisation

1) Allumez l'appareil avec l'interrupteur POWER (1). La LED au-dessus de l'interrupteur brille.
2) Tournez le réglage LEVEL MASTER (4) sur la position Médiane comme réglage de base.
3) Avec les réglages LEVEL CH 1 à CH 3 (5), mixez les signaux des apparèts audio reliés ou faîtes un fondu enchaine. Tournez sur le minimum, complètement à gauche, les réglages des canaux inutilisés.

Les LEDs SIG. / PEAK au-dessus des réglages brillent en vert comme tepoin de contrôle, à partir d'une

puissance donnée de signal. Si une des LEDs brille en rouge, tournez le réglage correspondant dans l'autre sens pour évitier toute surcharge du canal.

4) Adapté le niveau de sortie de la MMX-30 à l'apparil audio suivant, via le réglage LEVEL MASTER. Si la LED PEAK au-dessus du réglage brille en rouge, tourné le réglage en conséquence dans l'autre sens pour éviter toute surcharge de la sortie.
5) Reglez le volume des casques reliés avec le réglage LEVEL PHONES (3). Le volume est indépendant du réglage LEVEL MASTER.

AVERTISSEMENT! Ne reglez pas le volume du casque trop fort. Un volume trop élevé peut, à long terme, générer des troubles de l'audition. L'oreille humaine s'habitude à des volumes élevés et ne les peçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

6) Àprouc le fonctionnement, éteignez la table de mixage avec l'interrupteur POWER. En cas de non utilisation prolongée, débranchez le bloc secteur de la prise secteur afin d'évitier toute consommation inutil.

5 Caracteristiques techniques

Sensibilité d'entree 40 mV

Sorties

Rapport signal sur bruit...>66 dB

Alimentation par bloc secteur livre relié au

secteur230V\~/50Hz

Tout droit de modification réservé.
