Marque	Marquant
Modèle	MTS3
Type de produit	Moniteur LCD pour véhicule
Alimentation	11-14 V DC (batterie auto)
Consommation	Non spécifiée (estimation ~5-10 W)
Dimensions de l'écran	Non spécifiées (estimation 7-10 pouces)
Poids	Non spécifié (estimation ~1 kg)
Résolution d'écran	Non spécifiée (estimation 800x480 ou supérieure)
Entrées vidéo	2 x AV (RCA jaune pour vidéo, rouge/blanc pour audio)
Sorties	Prise casque (jack 3.5 mm)
Récepteur infrarouge	Oui, avec entrée pour connecteur IR du lecteur DVD
Réglages	Luminosité, contraste, couleur, volume, inversion d'image 180°
Éclairage plafonnier intégré	Oui, avec interrupteur 3 positions (arrêt, marche avec portières, continu)
Montage	Au plafond ou debout (support inclus, visserie)
Entretien	Nettoyer avec un chiffon doux et sec, pas de produits agressifs
Réparabilité	Ampoule remplaçable (dévissez l'ancienne, insérez la nouvelle)
Sécurité	Ne pas utiliser en conduisant, montage sécurisé obligatoire
Garantie	Garantie annulée en cas d'ouverture de l'appareil
Accessoires fournis	Câbles RCA, câble d'alimentation, support, vis, notice d'utilisation

FOIRE AUX QUESTIONS - MTS3 Marquant

Comment installer le moniteur MTS3 dans ma voiture ?

Le moniteur peut être monté au plafond ou sur un support debout. Percez 4 trous, fixez le support, puis placez le moniteur sur les leviers et vissez les 4 vis. Poussez le moniteur vers l’arrière pour faciliter le montage, puis basculez-le en position idéale.

Quelle alimentation dois-je utiliser pour le moniteur MTS3 ?

Le moniteur fonctionne en 11-14 V DC (compatible batterie de voiture). Branchez le fil rouge sur le +12V (borne positive) et le fil noir sur la masse. Le fil blanc est pour l’éclairage intérieur (commutateur de portière).

Comment connecter un lecteur DVD au moniteur ?

Utilisez un câble RCA (jaune pour vidéo, rouge/blanc pour audio). Branchez la fiche jaune sur l’entrée AV1 ou AV2 du moniteur et la sortie correspondante du lecteur DVD. Utilisez le sélecteur AV pour choisir l’entrée.

Comment régler la luminosité de l’écran ?

Utilisez le bouton luminosité (repère 7) situé sur le moniteur. Tournez-le pour augmenter ou diminuer la brillance. Ajustez également le contraste (bouton 8) et la couleur (bouton 9) pour une image optimale.

Comment inverser l’image à 180° ?

Appuyez sur le bouton de réglage LCD (repère 14) pour inverser l’image. Cela est utile selon l’orientation de votre installation (ex. montage au plafond).

Puis-je utiliser un casque avec le moniteur ?

Oui, le moniteur dispose d’une prise casque (jack 3.5 mm, repère 12) et d’un réglage de volume pour casque (bouton 11). Branchez votre casque et ajustez le volume.

Comment changer l’ampoule du plafonnier ?

Mettez l’interrupteur du plafonnier sur la position d’arrêt. Bougez l’abajour vers l’arrière, déplacez-le, puis dévissez l’ampoule défectueuse et remplacez-la par une neuve. Revissez et refermez.

Que faire si l’écran ne s’allume pas ?

Vérifiez d’abord l’alimentation : assurez-vous que le câble d’alimentation est correctement branché au +12V et à la masse. Vérifiez le fusible sur le fil rouge. Ensuite, appuyez sur l’interrupteur marche/arrêt (repère 1).

Comment nettoyer l’écran sans l’abîmer ?

Utilisez un chiffon doux et sec ou un pinceau. N’utilisez jamais de produits agressifs ou de solutions chimiques, car ils pourraient endommager la surface. Ne nettoyez pas l’intérieur (garantie perdue).

Le moniteur est-il garanti ?

Oui, mais la garantie est annulée si vous ouvrez l’appareil ou si vous ne respectez pas le mode d’emploi. Gardez l’emballage d’origine pour un éventuel transport. Contactez le service après-vente pour toute réparation.

MODE D'EMPLOI MTS3 Marquant

Veuillez lire attentivement la presente notice d'emploi avant le branchement respectivement la mise en service. Elle vous montre non seulement la procEDURE de mise en service ajustée mais elle vous aide parallèvement

à utiliser de façon optimale toutes les possibilités du système.

Si vous système vient à nécessiter un contrôle technique ou une réparation, notre service après vente ainsi que notre atelier de dépannage est volontiers à votre disposition.

A cet effet, nous vous prions de bien pouvoir conserver l'emballage d'origine, afin de protéger le système contre des déteriorations lors du transport.

Attention! A litre absolument!

La garantie n'est plus applicable pour des dommages qui résultat du non-respect du mode d'emploi.

Nous n'assumons aucune responsabilité pour tous dommages consécutifs.

Ce mode d'emploi est à dire attentivement avant la mise en service.

Ce produit a ete controle selon les directives CEE en vigeur en ce qui concerne la compatibilite electromagnetique et repond aux dispositions legales.

Conserve ce mode d'emploi soigneusement pour d'eventuelles consultations ultérieures.

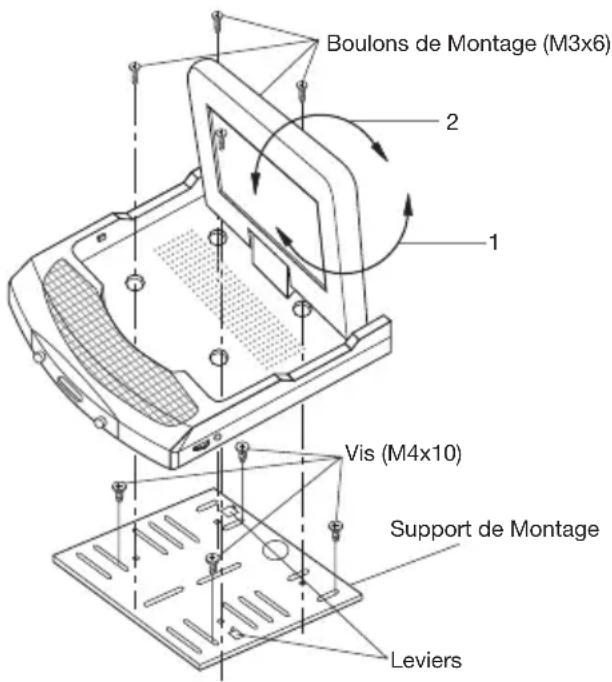

Montage Debout

1. Cherchez une endroit d'emplacement pour lécran, etmarquez l'endroit avec un stylo, afin de percer 4 troues
2. Placez le support et visez les 4 écroues.
3. Placez le moniteur sur les leviers.
4. Visez les 4 vises.
5. Pour facilititer le montage, poussez le moniteur vers l'arrière.
6. Si vous avez bien fixé l'écran, vous pouvez basculer l'écran en position idéal.

AVERTISSEMENT !!

L'utilisation d'un lecteur DVD avec écran monitateur (LCD) dans une vehicule, peut provoquer des accidents, lorsque vous étés au volant.

La sécurité sur la route est une priorité.

N'utilisez pas le lecteur DVD avec écran LCD lorsque vous étés au volant.

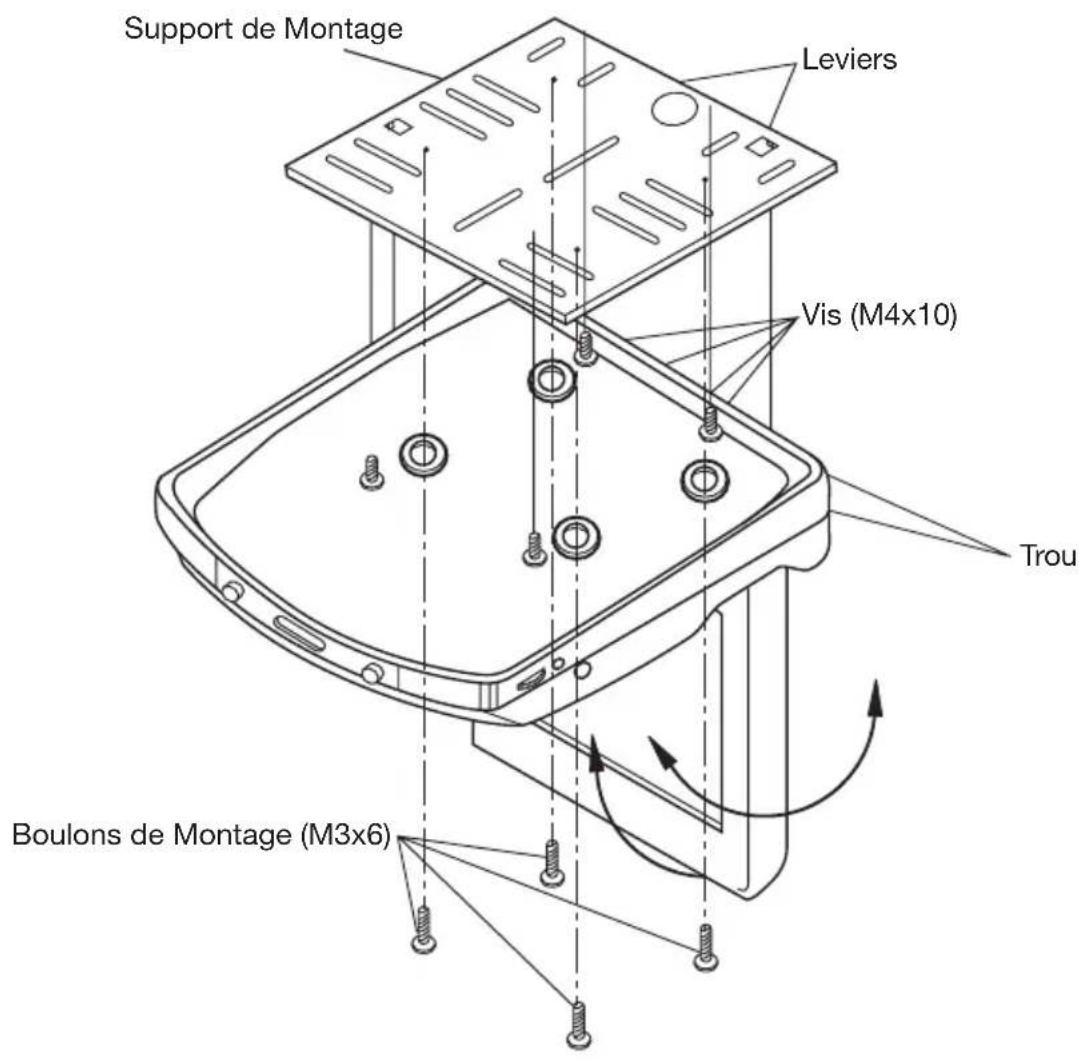

Montage au plafont

1. Cherchez une endroit d'emplacment pour lécran, et marquez l'endroit avec un stylo, afin de percer 4 troues
2. Placez le support et visez les 4 écroues.
3. Placez le moniteur sur les leviers.
4. Visez les 4 vises.
5. Pour facilititer le montage, poussez le moniteur vers l'arrière.
6. Si vous avez bien fixé l'écran vous pouvez basculer l'écran en position idéal.

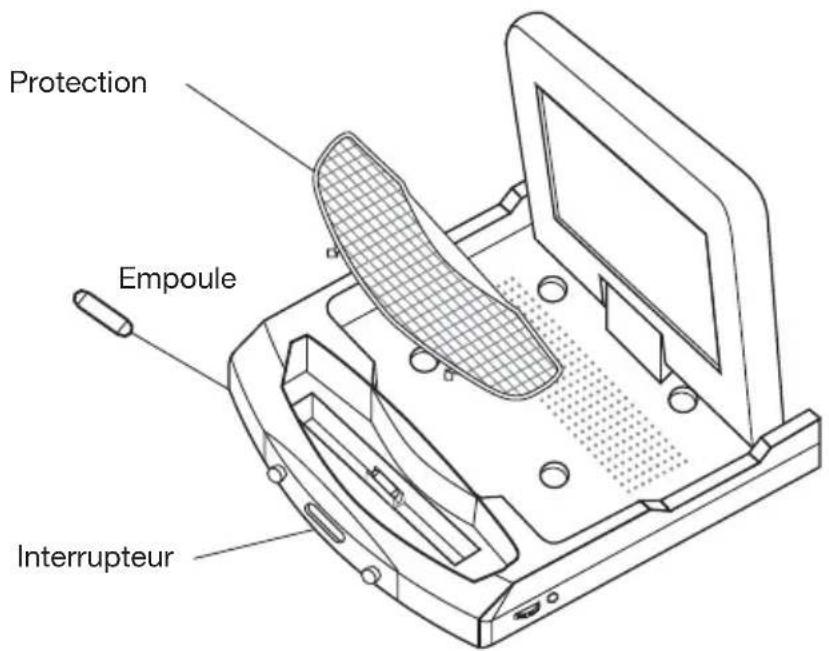

CHANGER L'EMPOULE

1. Metez l'interrupteur en position "
2. Bougez l'abajour vers l'arrière.
3. Déplacez l'abajour.
4. Devissez I'empoule.
5. Placez une nouvelle empoule.

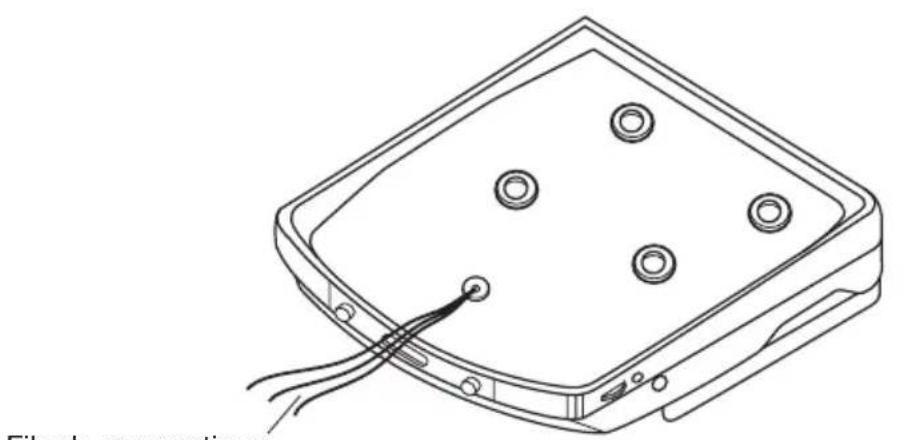

ALIMENTATION

Fils de connections

Rouge	+12V
Blanc	Binnenverlichting schakeldraad
Noir	-12V Massa

1. Intérupteur marche/arrêt

Utilisez cette touche pourmettre l'appareil en marche,

2. Témoin marche/ arrêt

3. Illumination plafonière

4. Intérupteur du plafonière

II Y a 3 possibilités:

A. Arrêt
B. Marche simultanément avec illumination des portières
C. Marche continu

5. Récepteur infra-rouge

6. Réglage de volume

Tournez ce bouton pour minimaliser ou maximaliser le volume.

7. Bouton de luminosité

8. Bouton de contraste

9. Bouton de réglage des couleurs

10. Ecran LCD

11. Volume pour casque

12. Prise casque

13. Bouton de bascul écran

Enoncez ce bouton pour basculer l'écran et et optimaliser la vue.

14. Bouton de réglage LCD

Utilisez cette touche pour inverser l'image 180^ ce qui dépend de la manière d'installation.

15. Prise pour alimentation

16. Entrée signal infrarouge

Branchez vous connecteur infra-rouge de votre DVD sur cette prise. De cette manière vous utilisez le recepteur infra-rouge de l'écran au lieu de celui du DVD.

17. Entreé AV1

Première entrée audio/video

18. Entreé AV2

Deuxieme entrée audio/video

19. Selecteur AV

Choissisez entre les entrées AV1 of AV2.

Connections audio/Video:

• Enfichez la fiche de jack jaune (video) dans la douille de jack jaune de votre lecteur DVD par exemple.
• Enfichez la fiche de jack rouge (audio) dans la douille de jack rouge de votre lecteur DVD par exemple.
• Branchez le signal video sur la douille cinch jaune et le signal audio sur la douille cinch rouge de votre source AV (DVD, magnétoscope pour la reproduction,amera de porte, Caméscope(r)). Les douilles de connexion exactes correspondantes de votre source AV sont à reprendre au mode d'emploi de l'appareil que vous désirez utiliser comme source.

Connections de l'alimentation:

Cet apparéil est donc pour une tension de 11V DC à 14V DC. Soyez certain que cette tension est correcte.

Soyez deuxiemement certain que you branchez correctement la polarite des fils d'alimentations.

Le fil rouge du centre avec fusible est prévu pour l'alimentation positive (+) et le fil noir pour l'alimentation négative.

Branchez donc le fil rouge au borne positve de la batterie de votre voiture ou au contacte positve dans le tableau

de bord. Faites ceci pour le fil négative.

Utilisation

• Àprous avoir fait les branchements, vous pouvezmettre l'appareil en marche.
• Mettez l'appareil en marche avec la touche On/Off.
• Mettez votre lecteur DVD ou autre lecteur en marche.
• R églez ensuite avec les touches de réglage, évientuèlement le volume / luminosité/ contraste ou couleur.

Réglez à l'aide du régulateur la luminosité/brilliance pour percevoir une bonne image. Le réglage pour la luminosité/brilliance est fortement tributaire de l'angle de vue et de la luminosité ambiente du moniteur.

Le moniteur couleur ne nécessite aucun entretien, de ce fait n'ouvre jamais l'appareil. Une ouverture de l'appareil entrainera une perte de la garantie.

Exterieurment les apparils ne doivent etre nettoyés qu'vec un chiffon doux et sec ou avec un pinceau. Utilisez en aucun cas des produits de nettoyage agressifs ou des solutions chimiques, la surface des batis pourrait

en etre endommagée.

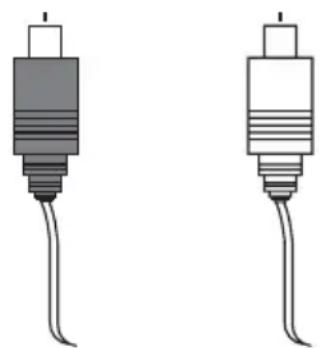

Branchements

Utilisez pour le branchement de votre monitreur uniquement les cables appropriés joints. Une utilisation de cables différents peut provoquer des perturbations. Afin d'eviter des déformations ou des adaptations incorrectes qui peuvent conduire à une détérioration de l'appareil, seuls des apparèils avec des entrées et des sorties appropriées devrontuniquement être branchés au monitreur couleur.

Rouge Jaune
