MODE D'EMPLOI SyncMaster 191N SAMSUNG

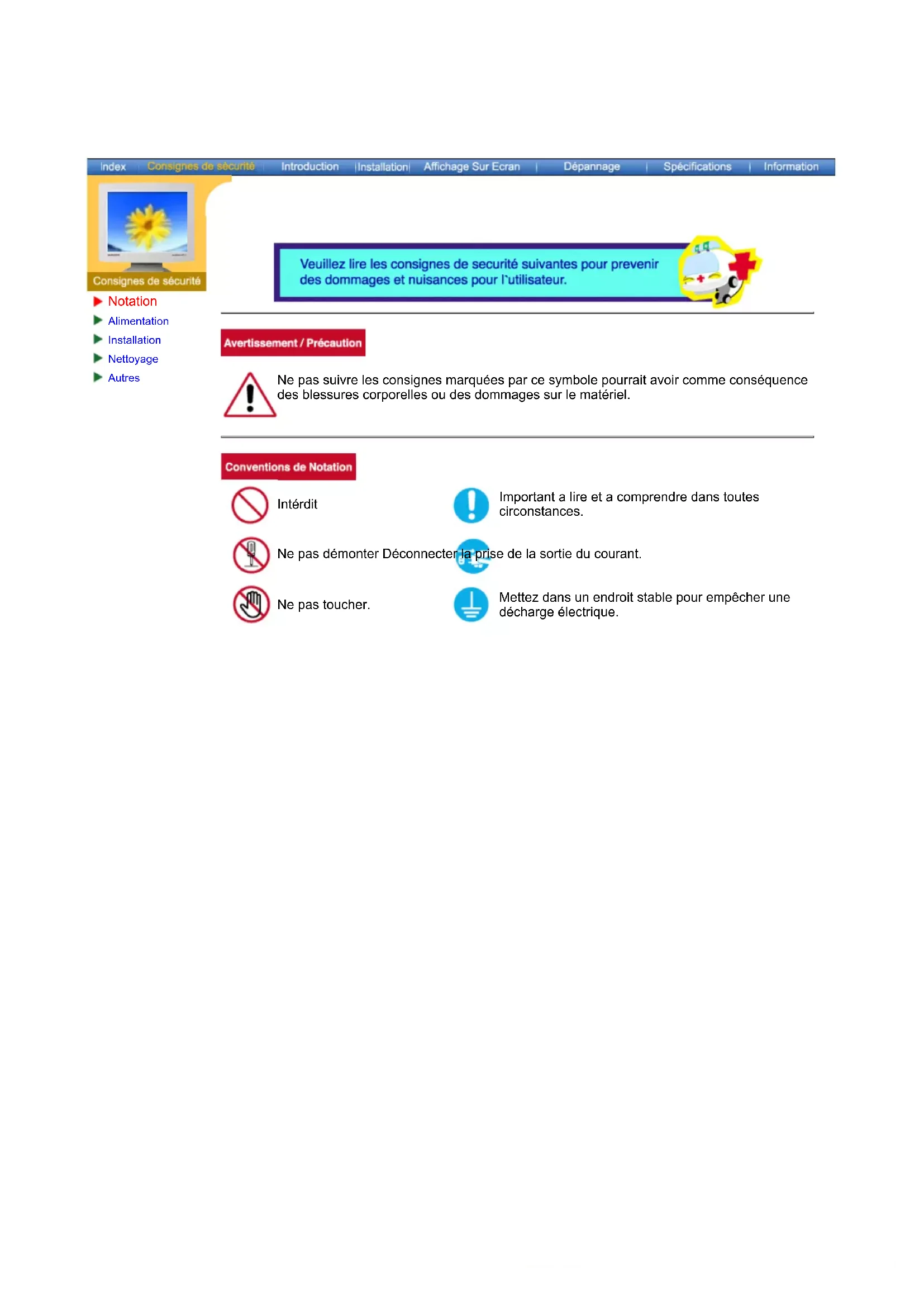

SyncMaster 181T/191T/171T/171S/171V/191N/170N/172N/192N/173N/193NNotation Alimentation Installation Nettoyage Autres Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel. Intérdit Important a lire et a comprendre dans toutes circonstances. Ne pas démonter Déconnecter la prise de la sortie du courant. Ne pas toucher. Mettez dans un endroit stable pour empêcher une décharge électrique.Notation Alimentation Installation Nettoyage Autres Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran. Ne pas utiliser une prise endommagée ou desserrée.

Ceci peut causer une décharge électrique ou un incendie. Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.

Ceci peut causer une décharge électrique ou un incendie. Utilisez seulement une prise ou un adaptateur adéquat.

Un sol inadapté peut causer un choc électrique ou un incendie. Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie. Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Ceci peut causer un incendie.Notation Alimentation Installation Nettoyage Autres Ne pas couvrir les orifices du moniteur.

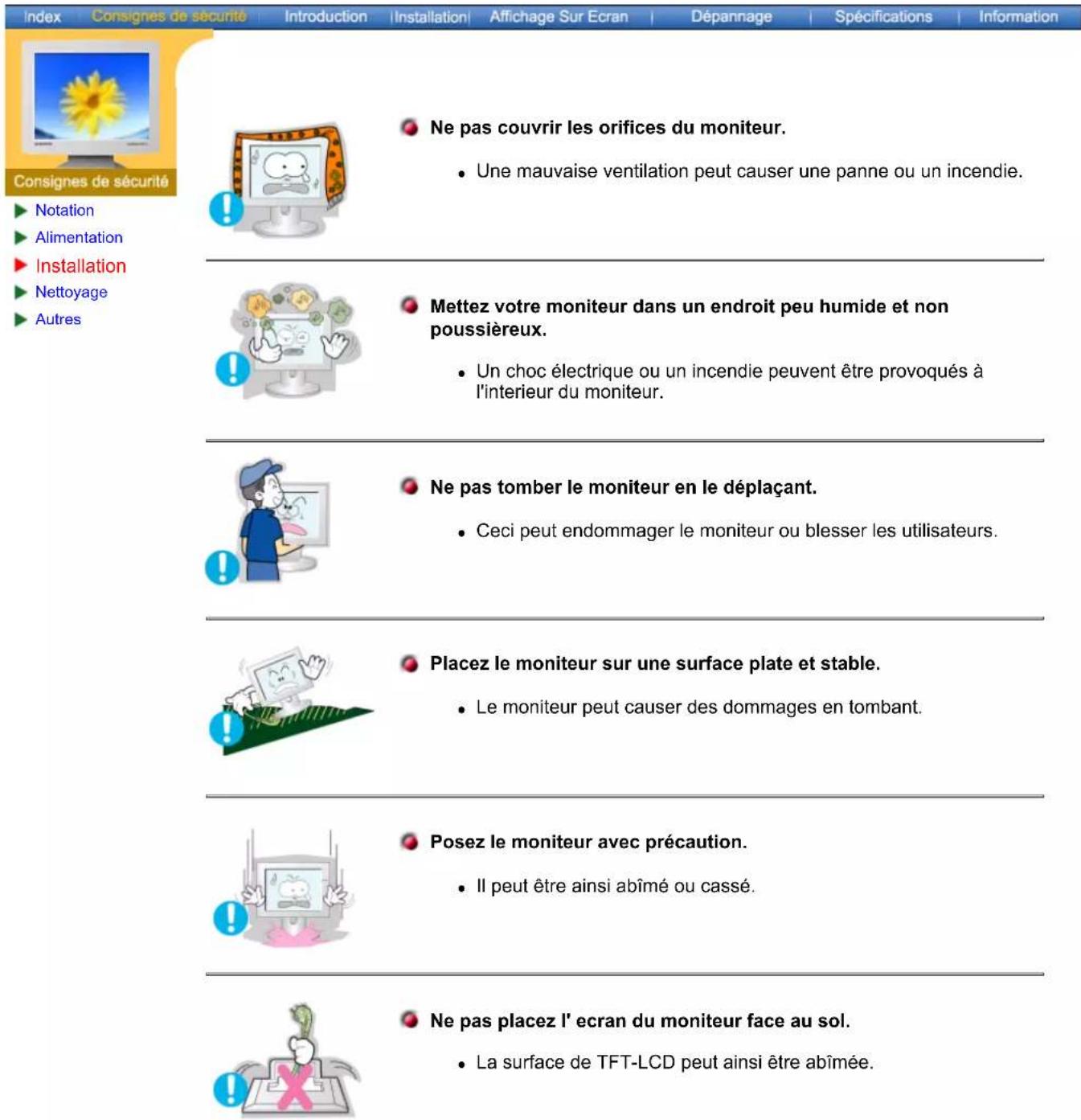

Une mauvaise ventilation peut causer une panne ou un incendie. Mettez votre moniteur dans un endroit peu humide et non poussièreux.

Un choc électrique ou un incendie peuvent être provoqués à l'interieur du moniteur. Ne pas tomber le moniteur en le déplaçant.

Ceci peut endommager le moniteur ou blesser les utilisateurs. Placez le moniteur sur une surface plate et stable.

Le moniteur peut causer des dommages en tombant. Posez le moniteur avec précaution.

Il peut être ainsi abîmé ou cassé. Ne pas placez l' ecran du moniteur face au sol.

La surface de TFT-LCD peut ainsi être abîmée.Notation Alimentation Installation Nettoyage Autres Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide. Ne pas pulveriser le détergent directement sur le moniteur. Utiliser le détergent recommandé avec un tissu lisse. Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec.

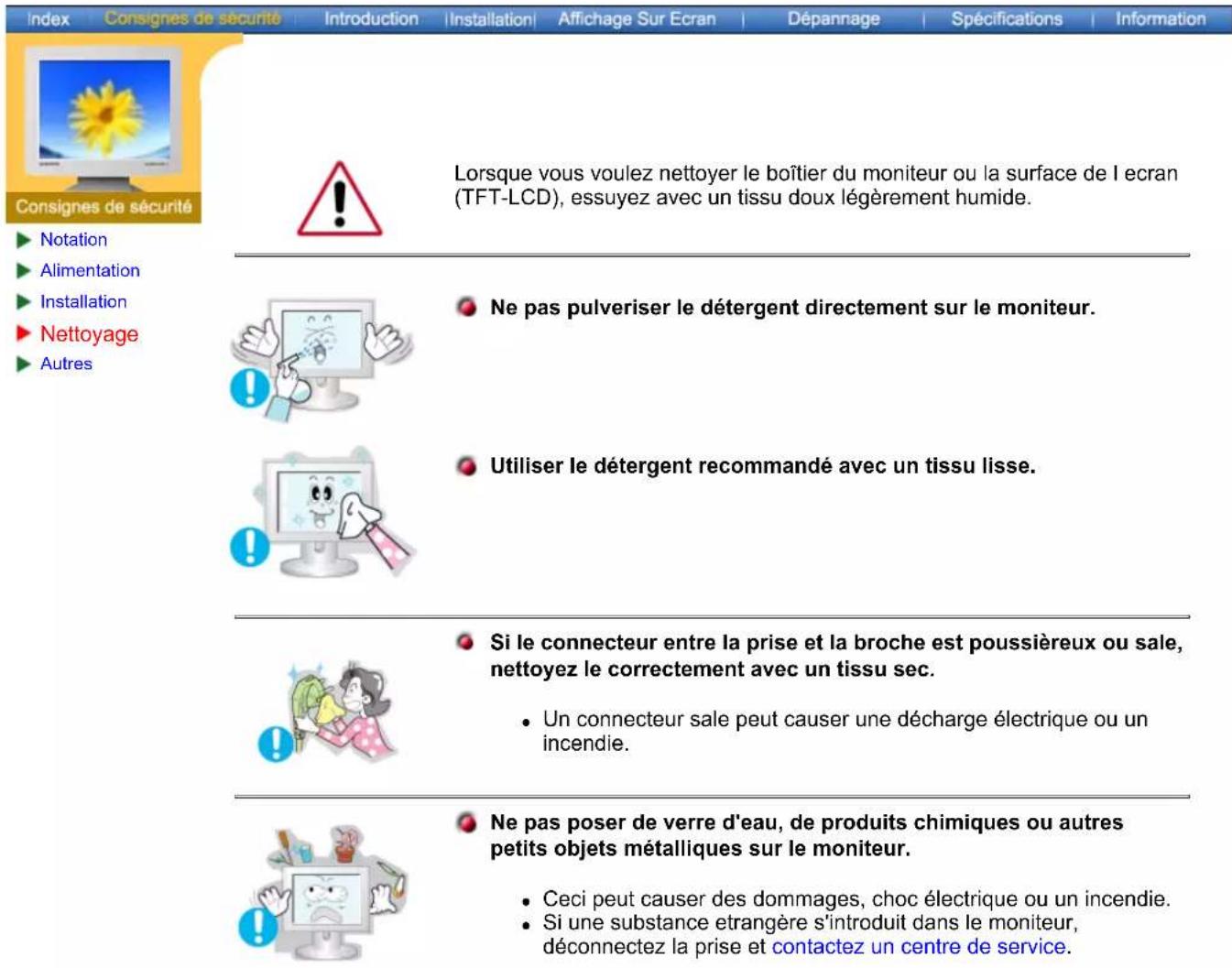

Un connecteur sale peut causer une décharge électrique ou un incendie. Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.

Ceci peut causer des dommages, choc électrique ou un incendie.

Si une substance etrangère s'introduit dans le moniteur, déconnectez la prise et contactez un centre de service.Notation Alimentation Installation Nettoyage Autres Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération.

Ceci peut causer un choc électrique ou un incendie.

Demander cette opération à un personnel de service qualifié. Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci- déconnectez-le puis contactez un vendeur ou le service agréé.

Ceci peut causer une décharge électrique ou un incendie. Ne placez aucun objet lourd sur le moniteur.

Ceci peut causer un choc électrique ou un incendie. Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.

Ceci réduira la fatigue de vos yeux. Ne pas utiliser ou stocker des substances inflammables près du moniteur.

Ceci peut causer une explosion ou un incendie. Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé. Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à cause du câble endommagé. Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures.Déballage Façade Arrière

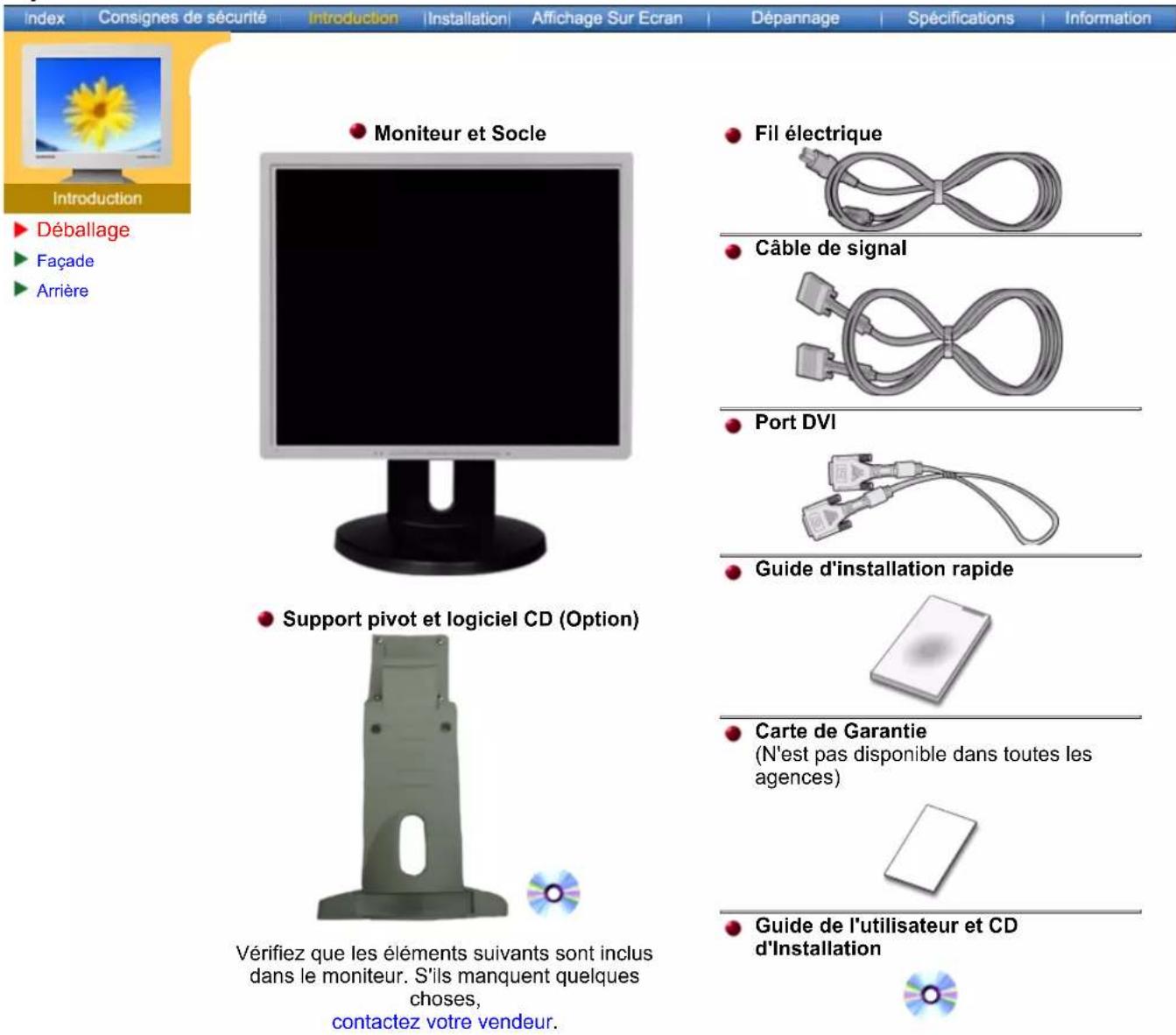

Fil électrique Câble de signal Port DVI Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'utilisateur et CD d'Installation Moniteur et Socle Support pivot et logiciel CD (Option) Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur. SyncMaster 181TDéballage Façade Arrière

Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur . Général

Support pivot et logiciel CD (Option)

Fil électrique Câble signal Câble DVI (Option)

Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'utilisateur et CD d'Installation Pour le modèle Multimedia

Support Multimédia haut-parleur câbles son

(Multimédia stand simple ou Multimédia stand pivot et logiciel CD)

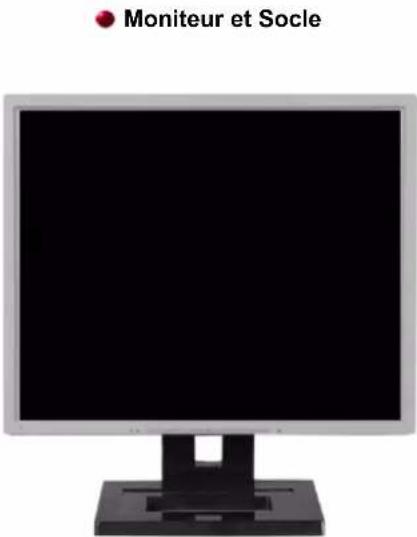

SyncMaster 191TDéballage Façade Arrière

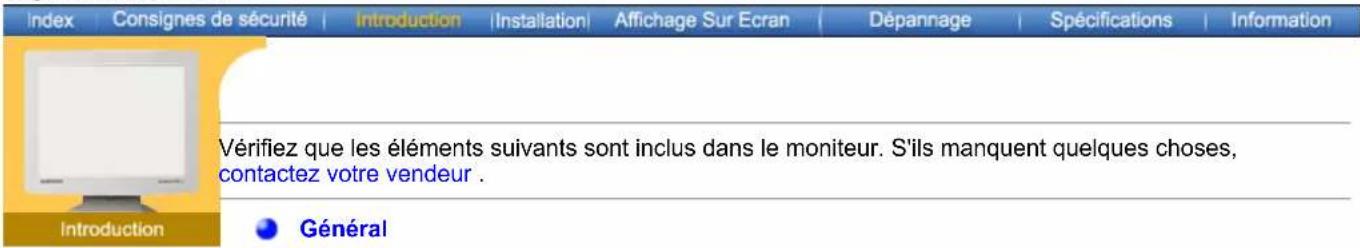

Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur . Général Moniteur et Socle Support pivot et logiciel CD (Option) Fil électrique Câble de signal Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'utilisateur et CD d'Installation Pour le modèle Multimedia (Option) Support Multimédia haut-parleur (Multimédia stand simple ou Multimédia stand pivot et logiciel CD) câbles son SyncMaster 171N/191N/170N/172N/192N/173N/193NDéballage Façade Arrière

Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses, contactez votre vendeur . Général Moniteur et Socle Support pivot et logiciel CD (Option) Fil électrique Câble de signal Guide d'installation rapide Carte de Garantie (N'est pas disponible dans toutes les agences) Guide de l'utilisateur et CD d'Installation Pour le modèle Multimedia (Option) Support Multimédia haut-parleur (Multimédia stand simple ou Multimédia stand pivot et logiciel CD) câbles son SyncMaster 171S/171VDéballage Façade Arrière

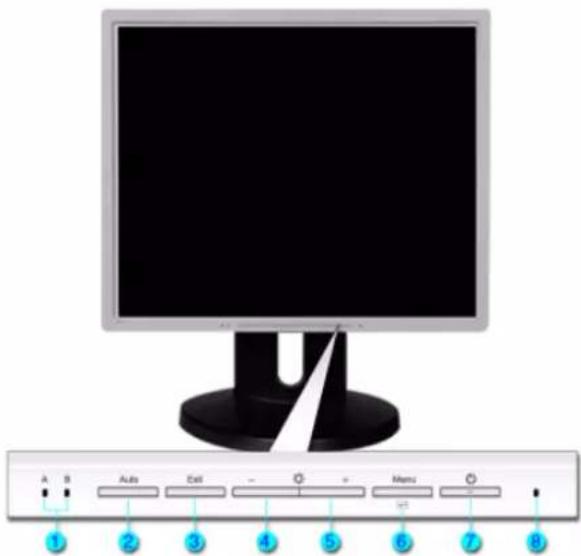

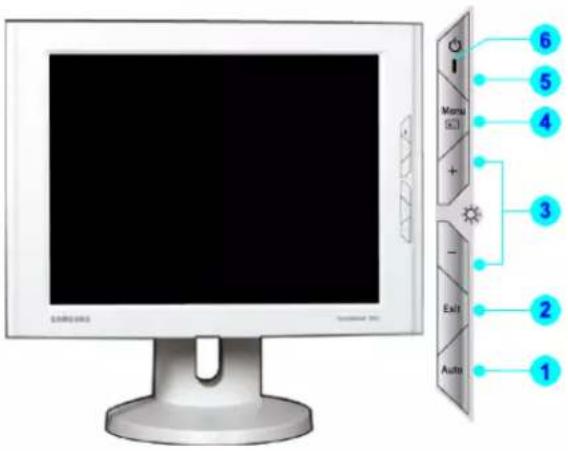

1. Indicateur Analogique(A)/

Numérique (B) Lorsque vous appuyez sur le bouton 'Exit', choisissez le signal vidéo (A ou B) alors que l'Affichage des Ecrans(OSD) est éteint.

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD 4,5. Boutons d'Ajustement Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

7. Bouton d'Alimentation

Utiliser ce bouton pour allumer et éteindre le moniteur.

8. Indicateur d'Alimentation

Indique que le Mode d'économie est en position normale ou Puissance. Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment. SyncMaster 181T/191TDéballage Façade Arrière

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.

3. Boutons d'Ajustement

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

5. Bouton d'Alimentation

Utiliser ce bouton pour allumer et éteindre le moniteur.

6. Indicateur d'Alimentation

Indique que le Mode d'économie est en position normale ou Puissance. Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment. SyncMaster 171N/191N/170N/172N/192N/173N/193NDéballage Façade Arrière

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.

3. Boutons d'Ajustement

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

5. Bouton d'Alimentation

Utiliser ce bouton pour allumer et éteindre le moniteur.

6. Indicateur d'Alimentation

Indique que le Mode d'économie est en position normale ou Puissance. Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment. SyncMaster 171S/171VDéballage Façade Arrière (La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

d'alimentation Brancher le cordon électrique à la prise d 'alimentation au dos de votre ordinateur.

Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur.

Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble. Interrupteur d'alimentation marche/arrêt SyncMaster 181TDéballage Façade Arrière

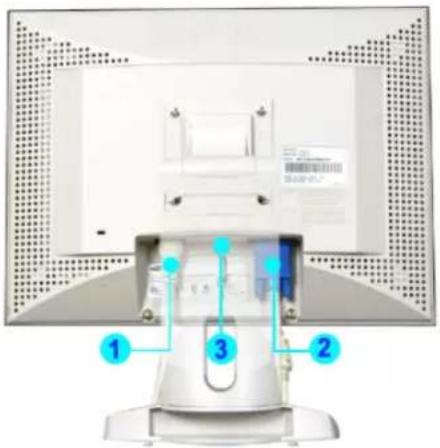

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

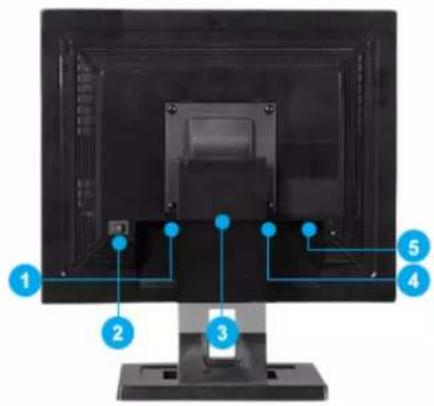

1. Port d'alimentation

Brancher le cordon électrique à la prise d 'alimentation au dos de votre ordinateur.

2. Interrupteur d'alimentation marche/arrêt

3. Port d'alimentation

Multimédia Stand Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur

Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur. Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

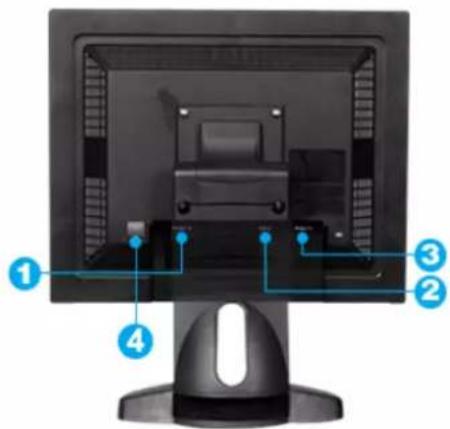

SyncMaster 191TDéballage Façade Arrière (La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

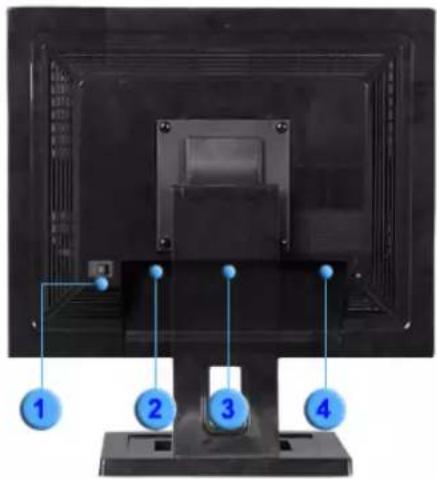

1. Interrupteur d'alimentation marche/arrêt

2. Port d'alimentation

Brancher le cordon électrique à la prise d 'alimentation au dos de votre ordinateur.

3. Port d'alimentation

Multimédia Stand Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur. Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble. SyncMaster 171N/191N/170N/172N/192N/173N/193NDéballage Façade Arrière (La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

Brancher le cordon électrique à la prise d 'alimentation au dos de votre ordinateur.

2. Port d'alimentation

Multimédia Stand Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du ordinateur. Note: Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble. SyncMaster 171S/171VConnection de Votre Ordinateur Installation des Pilotes Moniteur Remplacement du support

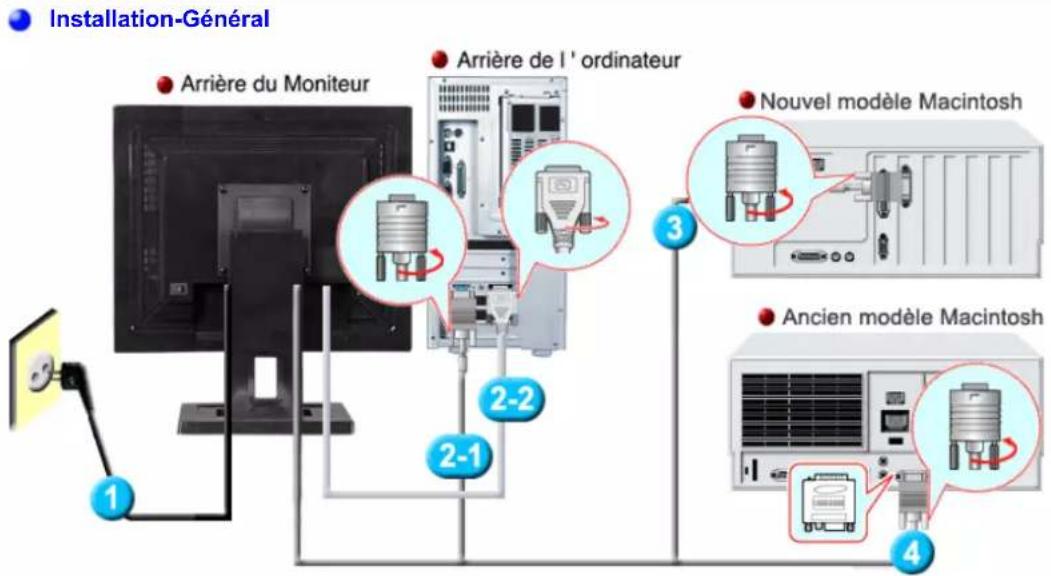

Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche. 2-1. Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur. 2-2. Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo. Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée. Si vous connectez simultanément les câbles D-sub et DVI à un ordinateur, un écran blanc peut apparaître selon le type de carte vidéo que vous utilisez . Si, même après avoir branché correctement votre moniteur au moyen du connecteur DVI, vous obtenez un écran blanc ou flou, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur revérifie la source du signal d'entrée.Connection de Votre Ordinateur Installation des Pilotes Moniteur Remplacement du support Installation-Général Installation-Multimédia (Option) Installation-Général SyncMaster 191T

Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche. 2-1. Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur. 2-2. Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo. Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Branché sur un Macintosh. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée. Si vous connectez simultanément les câbles D-sub et DVI à un ordinateur, un écran blanc peut apparaître selon le type de carte vidéo que vous utilisez . Si, même après avoir branché correctement votre moniteur au moyen du connecteur DVI, vous obtenez un écran blanc ou flou, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur revérifie la source du signal d'entrée.Support Multimédia haut-parleur

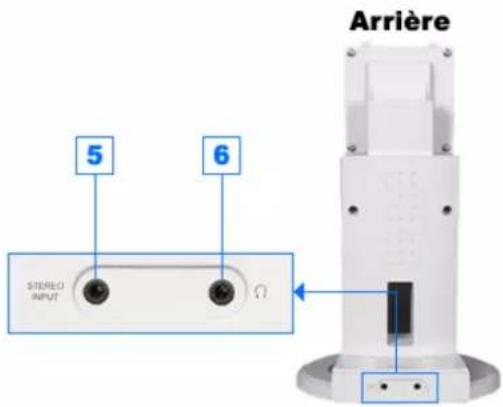

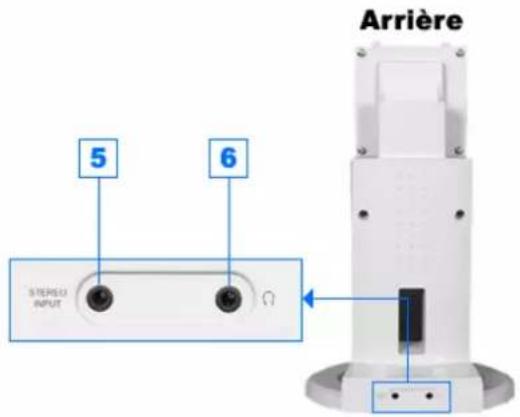

1. Cordon d'alimentation multimédia

3. Contrôle des basses

5. Prise d'entrée stéréo

Connection de Votre Ordinateur Installation des Pilotes Moniteur Remplacement du support

1. Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation

multimédia situé sur la partie arrière du moniteur

2. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

SyncMaster 191TConnection de Votre Ordinateur Installation des Pilotes Moniteur Remplacement du support Installation-Général Installation-Multimédia (Option) Installation-Général

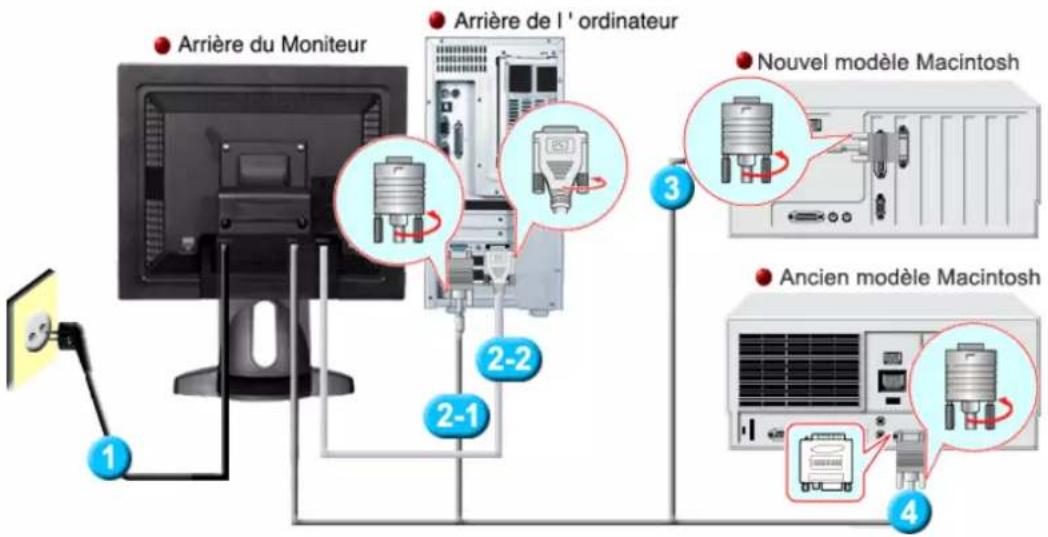

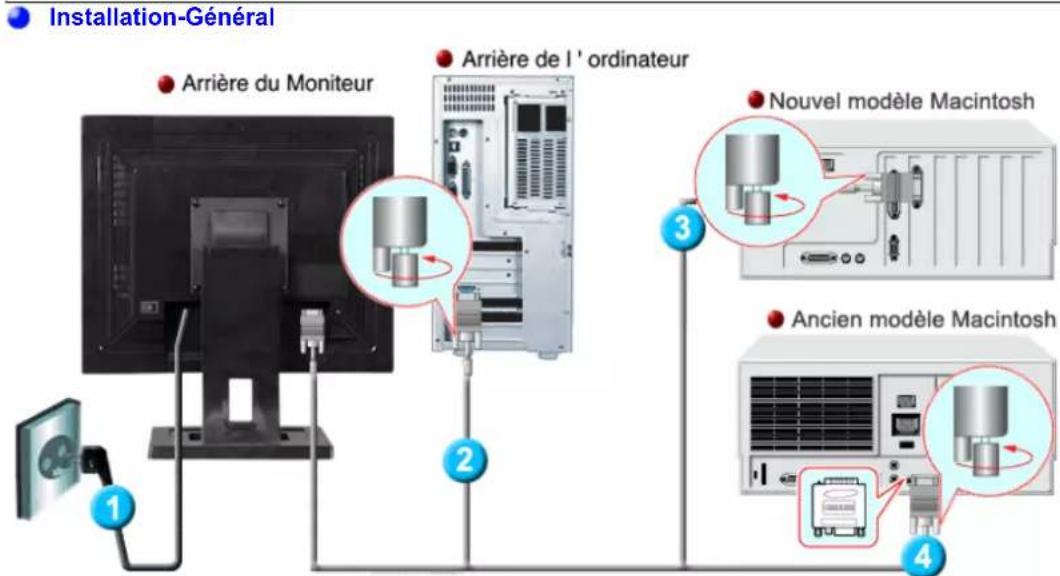

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur.

Branchez le fil électrique du moniteur à la prise la plus proche.

2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à

l'arrière du moniteur.

3. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

4. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un

adaptateur spécial Mac.

5. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que

l'installation est terminée. Installation-Multimédia (Option)

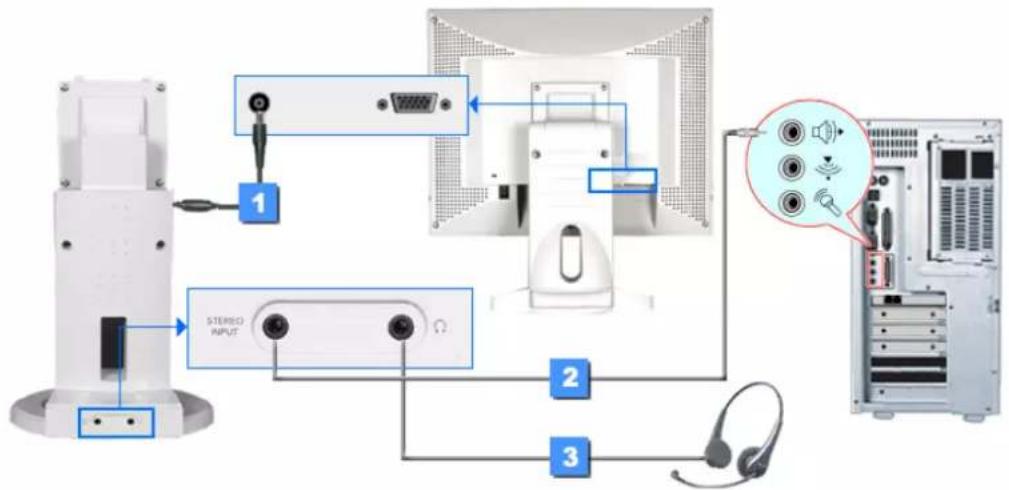

1. Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation

multimédia situé sur la partie arrière du moniteur

2. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

1. Cordon d'alimentation multimédia

3. Contrôle des basses

5. Prise d'entrée stéréo

Connection de Votre Ordinateur Installation des Pilotes Moniteur Remplacement du support SyncMaster 171N/191N/170N/172N/192N/173N/193NConnection de Votre Ordinateur Installation des Pilotes Moniteur Remplacement du support Installation-Général Installation-Multimédia (Option) Installation-Général

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur.

Branchez le fil électrique du moniteur à la prise la plus proche.

2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à

l'arrière du moniteur.

3. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

4. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un

adaptateur spécial Mac.

5. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que

l'installation est terminée. Installation-Multimédia (Option)

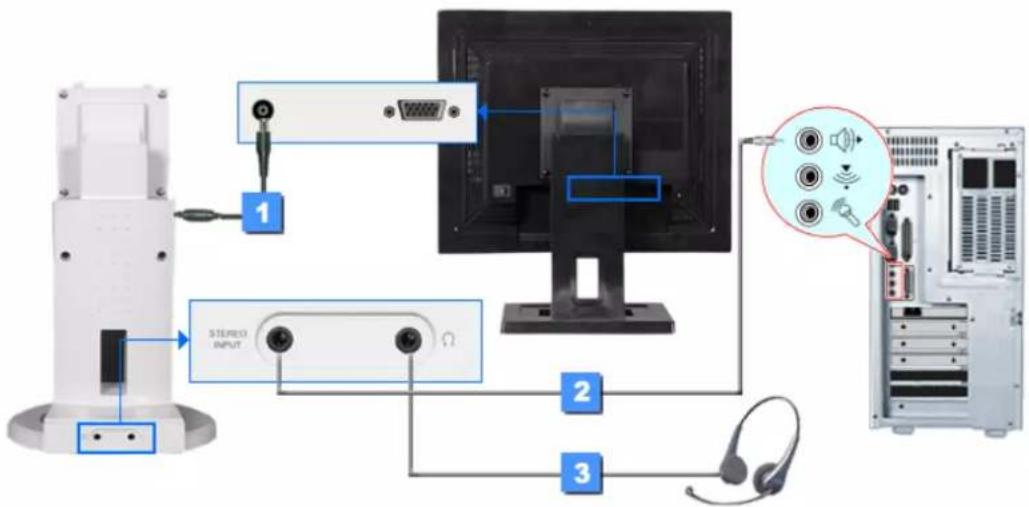

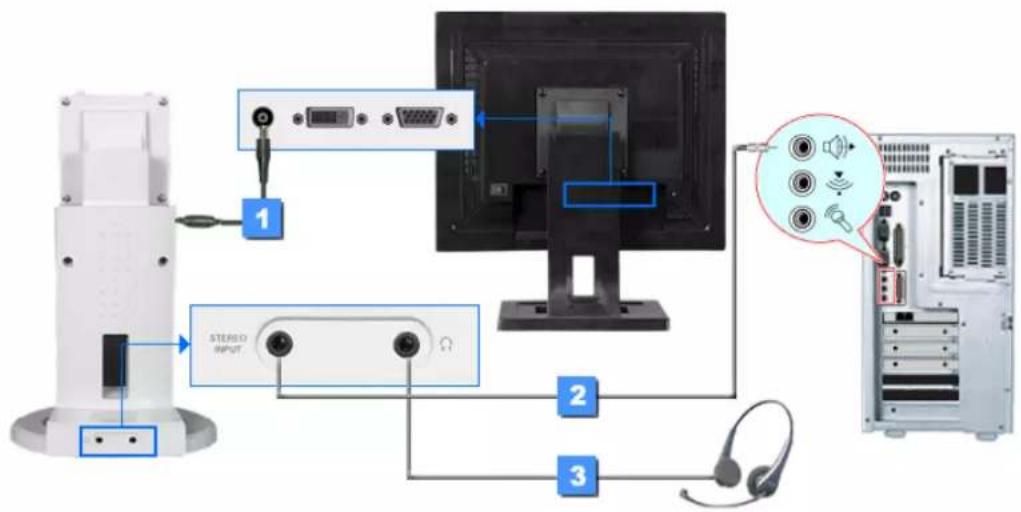

1. Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation

2. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

3. To listen in privacy,connect headphones here.Support Multimédia haut-parleur

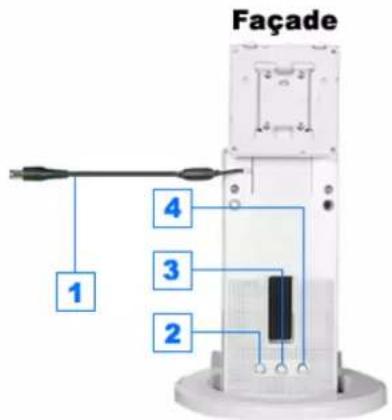

1. Cordon d'alimentation multimédia

3. Contrôle des basses

5. Prise d'entrée stéréo

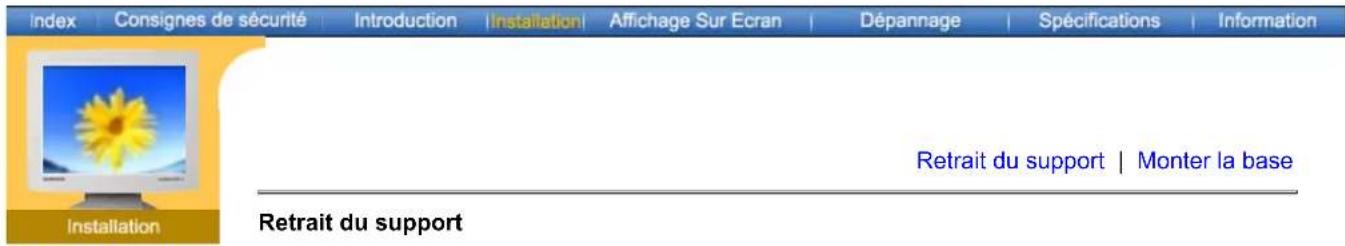

1. Mettez le moniteur hors tension et débranchez son cordon d’alimentation.

2. Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin

pour protéger l’écran.

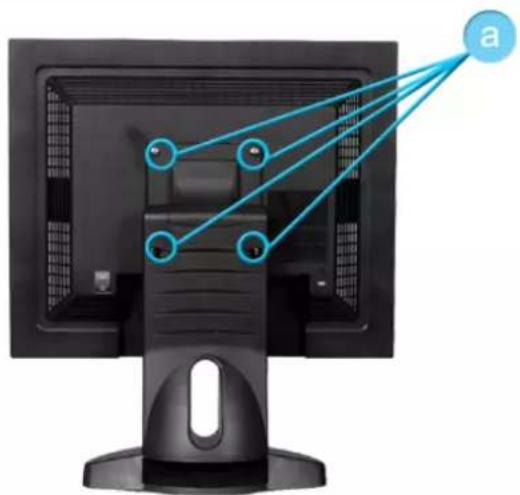

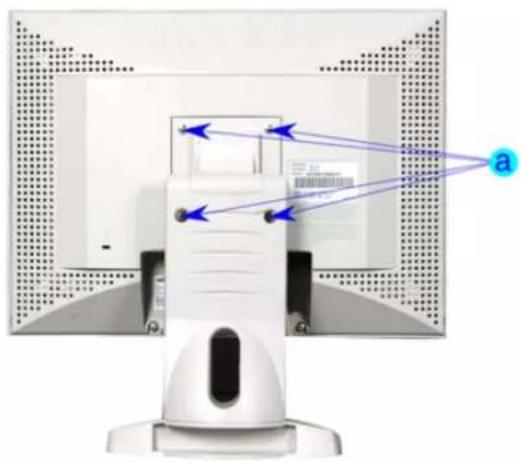

3. Enlevez les quatre vis et ensuite le support du moniteur LCD.

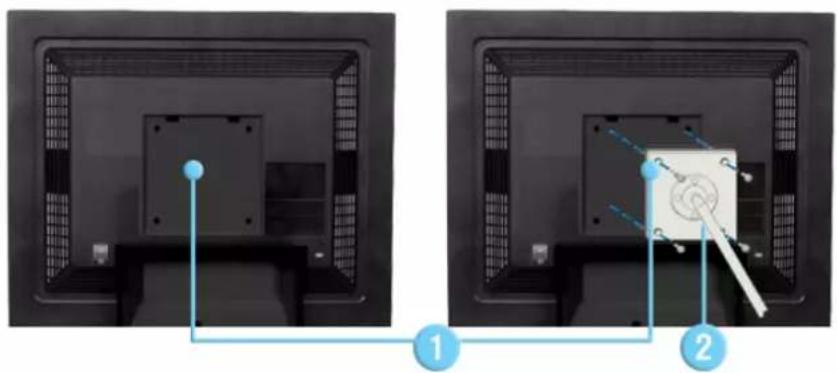

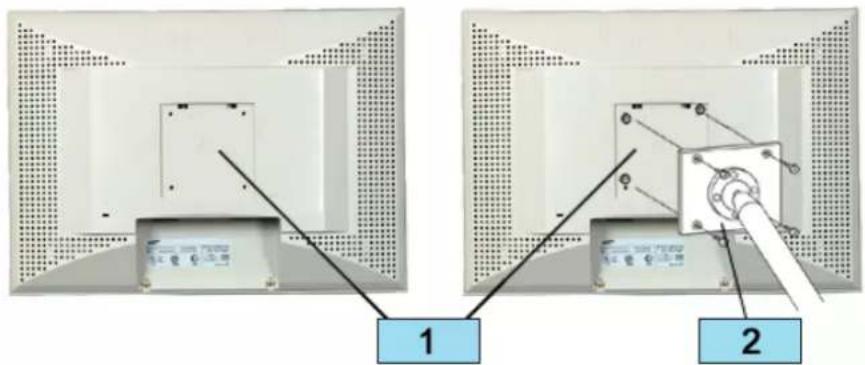

Monter la base REMARQUE : Ce moniteur accepte une interface de montage de 100 mm x 100 mm conforme à la norme VESA.

1. Panneau protecteur de montage arrière

2. Interface de montage

Alignez l’interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l’aide des quatre vis fournies avec le support articulé, le dispositif d’accro-chage au mur ou l’autre support. SyncMaster 181T/191T/171N/191N/170N/172N/192N/173N/193NConnection de Votre Ordinateur Installation des Pilotes Moniteur Remplacement du support Retrait du support | Monter la base Retrait du support

1. Mettez le moniteur hors tension et débranchez son cordon d’alimentation.

2. Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin

pour protéger l’écran.

3. Enlevez les quatre vis et ensuite le support du moniteur LCD.

Monter la base REMARQUE : Ce moniteur accepte une interface de montage de 100 mm x 100 mm conforme à la norme VESA.

1. Panneau protecteur de montage arrière

2. Interface de montage

Alignez l’interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l’aide des quatre vis fournies avec le support articulé, le dispositif d’accro-chage au mur ou l’autre support. SyncMaster 171S/171VAffichage Sur Ecran SyncMaster 181T/191TAffichage Sur Ecran

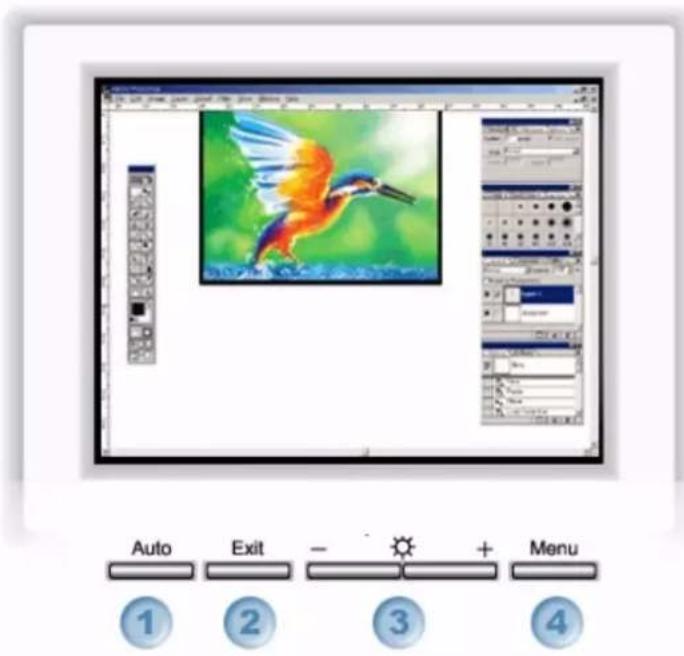

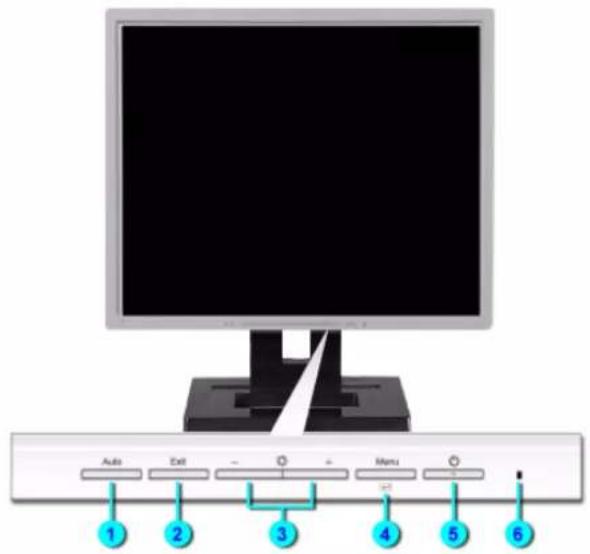

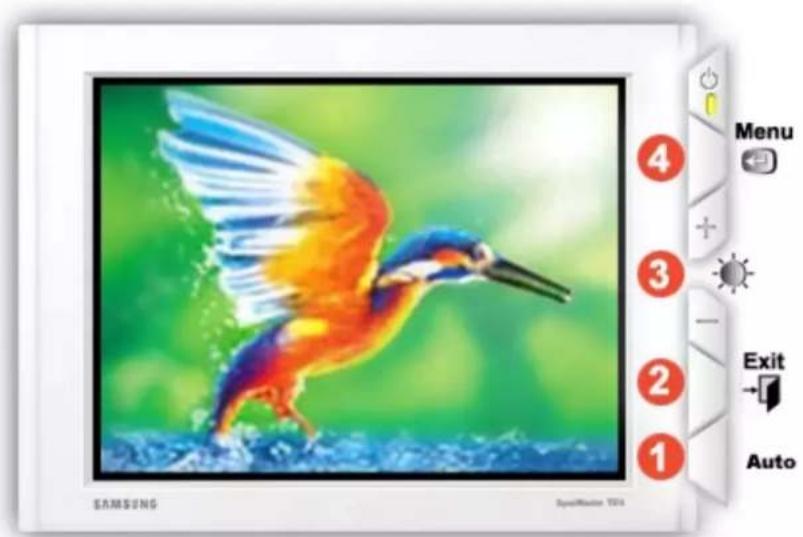

1. "Auto" permet au monteur de régler sor-même le signal vidéo

2. Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.

3. Ces boutons vous permettent de sélectionner et d'ajuster les

4. Utilisez ce bouton pour afficher l` OSD et activer les éléments du

menu séléctionné. SyncMaster 171N/191N/170N/172N/192N/173N/193NAffichage Sur Ecran

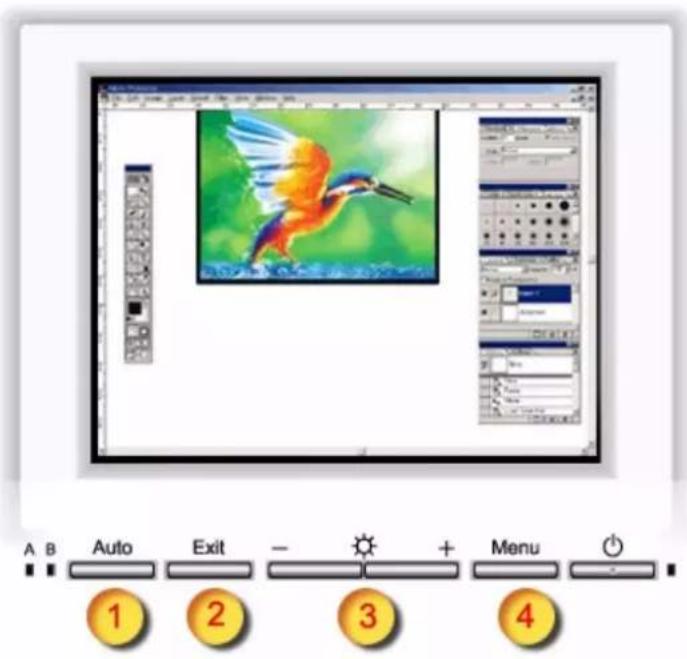

1. "Auto" permet au monteur de régler sor-même le signal vidéo

2. Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.

3. Ces boutons vous permettent de sélectionner et d'ajuster les

4. Utilisez ce bouton pour afficher l` OSD et activer les éléments du

menu séléctionné. SyncMaster 171S/171VList à Vérifier Question & Réponse Contrôle du Dispositif d'Autotest

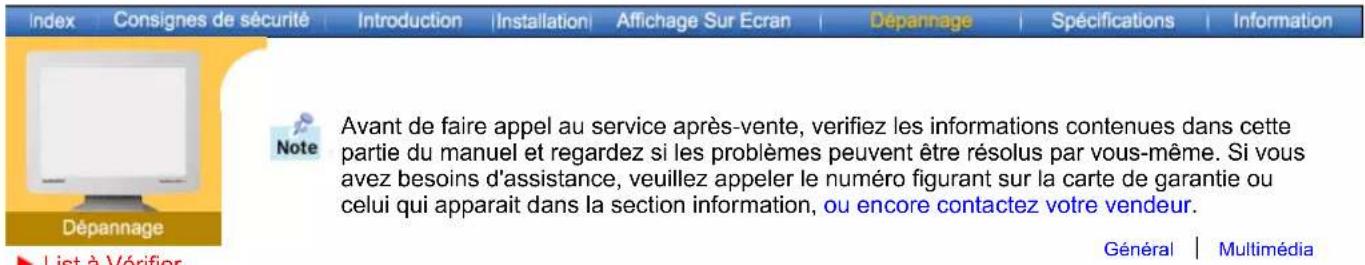

Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur. Général

Multimédia Général Symptôme Liste à Vérifier Solutions Pas d'image sur l'écran Je ne peux pas allumer le moniteur. Est-ce que le câble électrique est connecté correctement? Vérifiez la Connexion du cable électrique et la prise de courant. Pouvez - vous observer " Pas de Connexion, Vérif. Câble Vidéo " sur l'écran? (branché au moyen du câble D-sub) Vérifiez que l'ordinateur est convenablement branché. (branché au moyen du câble DVI) Si un message (d'erreur) apparaît à l'écran alors que le moniteur est correctement branché, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur contrôle la source du signal d'entrée. Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait. Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre vendeur. Pouvez-vous voir " Fréquence video trop élevée " sur l'écran? Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence. Ajustez la résolution maximale et la fréquence applicable au moniteur. Il n'y a pas d'image à l' écran. Est - ce que l'indicateur d'Alimentation clignote à l'intervalle de 1 seconde? Le moniteur est en mode de PowerSaver. Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image.signaux vidéo. Branchez le câble DVI puis relancez le système. Je ne peux pas voir l'OSD Avez-vous vérrouillé le menu OSD pour empêcher des changements? Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes. L'écran montre des couleurs étranges ou affiche seulement en noir et blanc. Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane? Vérifiez la Connexion du câble vidéo. Assurez-vous que la carte vidéo est entièrement insérée dans la fente. Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d`une panne totale entre les applications? Redémarrer l'ordinateur. Est- ce que la carte video est placée correctement? Installez la carte vidéo en suivant le guide pour la carte vidéo. Subitement, l'écran semble déséquilibré. Avez-vous changé la carte vidéo ou le pilote? Ajustez la Position et la Taille en se référent a l`OSD. Avez - vous ajusté la résolution ou la fréquence pour le moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) L'écran peut être non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant à l'OSD. L'écran est hors de focalisation ou l`OSD ne peut pas être ajusté. Avez - vous ajusté la résolution ou la fréquence du moniteur? Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage) LED clignote mais il n'y a pas d'images sur l'écran. Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu? Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir l'Affichage. (La fréquence maximale par résolution peut être differente d'un produit à l'autre.) Branché au moyen du câble DVI ? Vous pouvez voir apparaître un écran blanc si vous lancez le système avant d'avoir branché le câble DVI ou si vous débranchez et rebranchez le câble DVI pendant que le système est en marche car certains types de cartes graphiques n'envoient pas de List à Vérifier Question & Réponse Contrôle du Dispositif d'AutotestSi le son est encore faible même après avoir augmenté le volume jusqu'à MAX, réglez le volume de la carte son ou le programme logiciel dans votre ordinateur. Le son est trop perçant. Baissez légèrement le volume. Si vous utilisez un long microphone, réglez le volume lorsque vous gardez une certaine distance du haut-parleur. Le son est trop indistinct. Réglez encore l'Aigu et la Basse. Le son est deformé. Baissez le volume. Mettez un magazine ou un petit morceau sous le support de votre moniteur. Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.

(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si

l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas

dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis

enlever le Pilote d' Affichage qui se trouve sur le " Panneau de Contrôle

Messages d'Avertissements

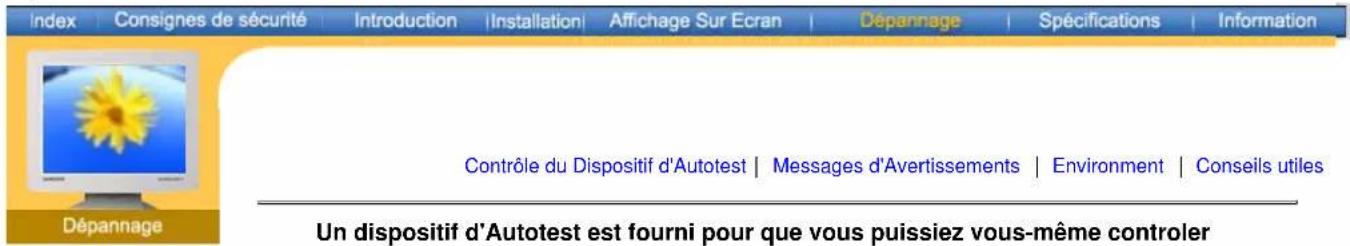

Conseils utiles Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes à l'intérieur de la bordure rouge sont rouge, verte, et bleue. L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement. S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo. SyncMaster 181T/191TLa localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres

caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone

qui se trouvent a moins d'un mètre du moniteur.

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur S'il n'y a pas d'image sur l'écran ou le message "Fréquence video trop élevée" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.

Dans ce cas, contrôlez les problèmes de l'ordinateur.List à Vérifier Question & Réponse Contrôle du Dispositif d'Autotest Contrôle du Dispositif d'Autotest

Messages d'Avertissements

Conseils utiles Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes à l'intérieur de la bordure rouge sont rouge, verte, et bleue. L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le

moniteur. Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement. S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo. Si la fréquence verticale est mise plus de 76HZ, ce message va apparaître environ 5 secondes et puis disparaître. SyncMaster 171N/171S/171V/191N/170N/172N/192N/173N/193NLa localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres

caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone

qui se trouvent a moins d'un mètre du moniteur.

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur S'il n'y a pas d'image sur l'écran ou le message "Fréquence video trop élevée" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en état de marche.

Dans ce cas, contrôlez les problèmes de l'ordinateur.Général PowerSaver Modes Pré-établis d'Affichage

Résolution Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@76Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vp-p positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou négatif Fréquence maximale 135 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachable Câble DVI-D to DVI-D , détachable Consommation d'Électricité 40W (Maximum) Dimensions (LxPxH) / Poids 398,2 X 208,4 X 443,2 mm / 5,8kg (avec un simple support) VESA Interface de support 100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et

d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160. REMARQUE : Le design et les spécifications peuvent changer sans préavis. SyncMaster 181TGénéral PowerSaver Modes Pré-établis d'Affichage

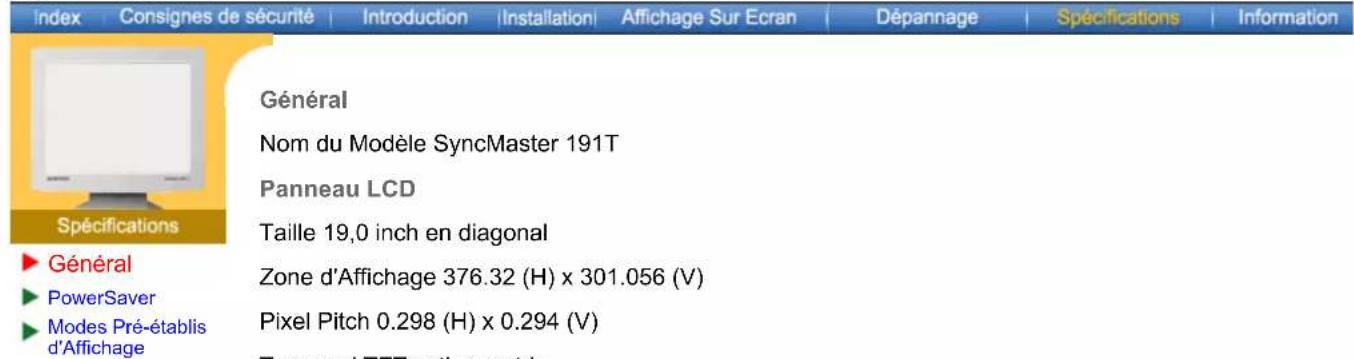

Général Nom du Modèle SyncMaster 191T Panneau LCD Taille 19,0 inch en diagonal Zone d'Affichage 376.32 (H) x 301.056 (V) Pixel Pitch 0.298 (H) x 0.294 (V) Type a-si TFT active matrix Angle de vue 85/85/85/85(L/R/T/B) Synchronisation Horizontale 30 ~ 81 kHz Verticale 56 ~ 85 Hz Couleur d'Affichage

Résolution Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@75Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vp-p positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou négatif Fréquence maximale 135 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachable Câble DVI-D to DVI-D , détachable Consommation d'Électricité 40W (Maximum) Dimensions (LxPxH) / Poids 416,3 X 190,3 X 408,5 mm / 5,6kg (avec un simple support) VESA Interface de support 100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~ 113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et

d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160. REMARQUE : Le design et les spécifications peuvent changer sans préavis. SyncMaster 191TGénéral PowerSaver Modes Pré-établis d'Affichage Général Nom du Modèle SyncMaster 171N/170N/172N/173N Panneau LCD Taille 17,0 inch en diagonal Zone d'Affichage 337,92 (H) x 270,336 (V) Pixel Pitch 0,264 (H) x 0,264 (V) Type a-si TFT active matrix Angle de vue 75/75/65/60(L/R/T/B) Synchronisation Horizontale 30 ~ 81 kHz Verticale 56 ~ 76 Hz Couleur d'Affichage

Résolution Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@76Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou négatif Fréquence maximale 135 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachable Consommation d'Électricité 40W (Maximum) Dimensions (LxPxH) / Poids 367,8 x 190,5 x 369,2 mm / 5,1kg (avec un simple support) VESA Interface de support 100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. SyncMaster 171N/170N/172N/173NPoint acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude. z Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160. Support Multimédia haut-parleur Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage 220 x 253 x 208 (mm) Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB) Casque Sortie Max 20mW (Prise 3,5 pi) Haut-parleur 8ohm x 2 pcs, 70 x 32(mm) REMARQUE : Le design et les spécifications peuvent changer sans préavis.Général PowerSaver Modes Pré-établis d'Affichage Général Nom du Modèle SyncMaster 171S/171V Panneau LCD Taille 17,0 inch en diagonal Zone d'Affichage 337,92 (H) x 270,336 (V) Pixel Pitch 0,264 (H) x 0,264 (V) Type a-si TFT active matrix Angle de vue 75/75/65/60(L/R/T/B) Synchronisation Horizontale 30 ~ 81 kHz Verticale 56 ~ 76 Hz Couleur d'Affichage

Résolution Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@76Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou négatif Fréquence maximale 135 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachable Consommation d'Électricité 40W (Maximum) Dimensions (LxPxH) / Poids 444,0 x 208,4 x 457,0 mm / 5,4kg (avec un simple support) VESA Interface de support 100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente. SyncMaster 171S/171VPoint acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude. z Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160. Support Multimédia haut-parleur Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage 220 x 253 x 208 (mm) Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB) Casque Sortie Max 20mW (Prise 3,5 pi) Haut-parleur 8ohm x 2 pcs, 70 x 32(mm) REMARQUE : Le design et les spécifications peuvent changer sans préavis.Général PowerSaver Modes Pré-établis d'Affichage

Résolution Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@75Hz Signal d'Entrée, terminé RVB, Analogue 0,7 Vp-p positif à 75 ohms Separé H/V sync, Composé, Sync-en-vert Niveau TTL, positif ou négatif Fréquence maximale 135 MHz Alimentation AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz Câble signal Câble 15pin-to-15pin D-sub , détachable Consommation d'Électricité 40W (Maximum) Dimensions (LxPxH) / Poids 416,3 X 190,3 X 408,5 mm / 5,6kg (avec un simple support) VESA Interface de support 100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting) Considérations Environnementales Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C) Humidité: 10% ~ 80%, sans condensation Stockage Température: -4°F ~ 113°F (-20°C ~ 45°C) Humidité: 5% ~ 95%, sans condensation Capacité Plug and Play Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.Point acceptable Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude. z Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160. Support Multimédia haut-parleur Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage 220 x 253 x 208 (mm) Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB) Casque Sortie Max 20mW (Prise 3,5 pi) Haut-parleur 8ohm x 2 pcs, 70 x 32(mm) REMARQUE : Le design et les spécifications peuvent changer sans préavis.Général PowerSaver Modes Pré-établis d'Affichage

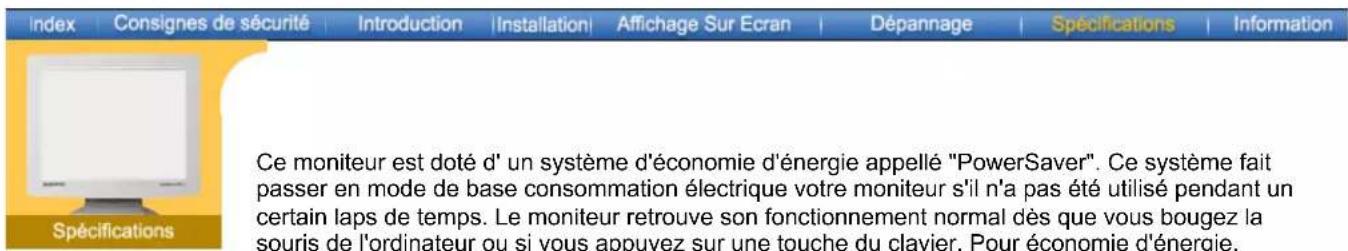

Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction. Mode Fonctionnement normal Mode d'économie de puissance EPA/ENERGY

Eteindre le courant électrique (120Vac) (Bouton d'Alimentation) Eteindre le courant électrique (Interrupteur d'alimentation marche/arrêt ) Indicateur d'alimentation Vert Vert, clignotant Noir Noir Consommation d'électricité Moins de 40W Moins de 2W Moins de 1W 0W SyncMaster 181T/191T/191N/192N/193N SyncMaster 171N/170N/172N/173N Ce moniteur est conforme aux normes EPA E NERGY

et ENERGY2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E NERGY

, SAMSUNG affirme que ce produit répond aux directives de E NERGY

concernant l'économie de l'énergie. Mode Fonctionnement normal Mode d'économie de puissance EPA/ENERGY

Eteindre le courant électrique (120Vac) (Bouton d'Alimentation) Indicateur d'alimentation Vert Vert, clignotant Noir Consommation d'électricité Moins de 40W Moins de 2W Moins de 1W SyncMaster 171S/171V Mode Fonctionnement normal Mode d'économie de puissance EPA/ENERGY

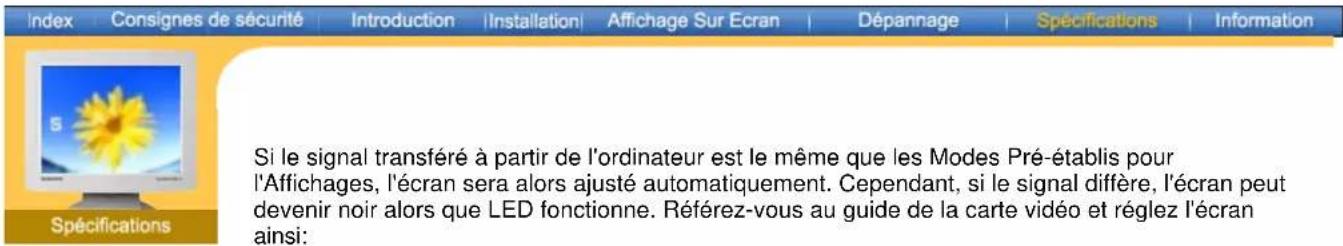

Eteindre le courant électrique (Bouton d'Alimentation) Eteindre le courant électrique (Interrupteur d'alimentation marche/arrêt ) Indicateur d'alimentation Vert Vert, clignotant Noir Noir Consommation d'électricité Moins de 40W Moins de 3W Moins de 1W 0WGénéral PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 43,269 85,008 36,000 -/- MAC., 640 x 480 35,000 66,667 30,240 -/- MAC., 832 x 624 49,726 74,551 57,284 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 53,674 85,061 56,250 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1024 x 768 68,677 84,997 94,500 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ SUN, 1280 x 1024 81,129 76,106 135,00 -/- Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz SyncMaster 181TGénéral PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 43,269 85,008 36,000 -/- MAC., 640 x 480 35,000 66,667 30,240 -/- MAC., 832 x 624 49,726 74,551 57,284 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 53,674 85,061 56,250 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1024 x 768 68,677 84,997 94,500 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ SUN, 1280 x 1024 81,129 76,106 135,00 -/- Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz SyncMaster 191TGénéral PowerSaver Modes Pré- établis d'Affichage Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi: Table 1. Modes Pré-établis d'Affichage Mode d’affichage Fréquence Horizontale (kHz) Fréquence Verticale (Hz) Fréquence (MHz) Polarité de Synchronisation (H/V) IBM, 640 x 350 31,469 70,086 25,175 +/- IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- MAC., 640 x 480 35,000 66,667 30,240 -/- MAC., 832 x 624 49,726 74,551 57,284 -/- VESA, 800 x 600 35,156 56,250 36,000 +,-/+,- VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ SUN, 1280 x 1024 81,129 76,106 135,00 -/- Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz Fréquence Verticale Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz SyncMaster 171N/171S/171V/170N/172N/173NGénéral PowerSaver Modes Pré- établis d'Affichage

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD. JOONG-ANG DAILY NEWS BLDG. 7 SOON-WHA-DONG CHUNG-KU, C.P.O BOX 2775, 1144 SEOUL, KOREAService Terme Regulatory Couleur naturelle Pour un affichage meilleur Distance entre deux points L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm Fréquence Verticale L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz. Fréquence Horizontale Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz Entrecroiser et methode de Non-Entrecroiser La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision. Plug & Play Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play. Résolution Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran. Example: Si la résolution est de 1280x1024, cela signifie que l'écran est constitué de 1280 points horizontaux (resolution horizontale) et de 1024 lignes verticales(résolution verticale). AutoritéService Terme Regulatory Couleur naturelle Pour un affichage meilleur Autorité

Service Terme Regulatory Couleur naturelle Pour un affichage meilleur Autorité

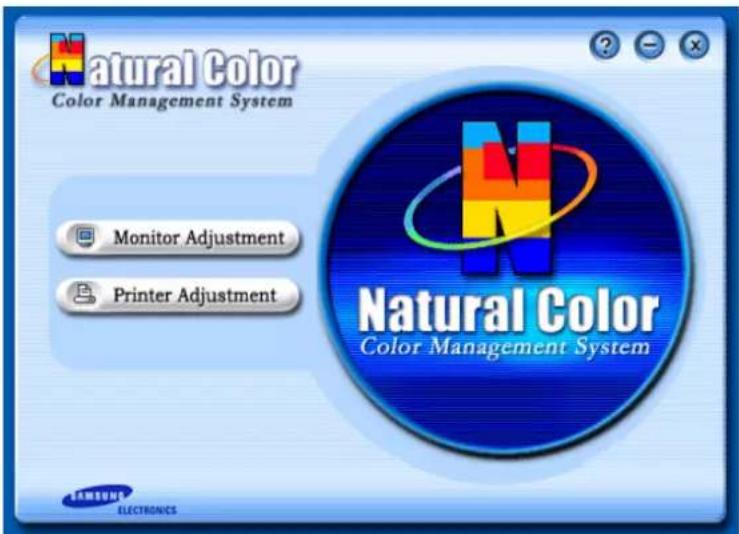

Programme du Logiciel "Couleur naturelle" L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil- photo digital ne sont pas identiques à celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce problème. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du moniteur. Comment installer le logiciel Couleur Naturelle Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable) Comment supprimer le programme logiciel de la Couleur Naturelle Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur[Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]Service Terme Regulatory Couleur naturelle Pour un affichage meilleur Autorité

Pour un affichage meilleur

1. Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et

du taux de rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD.

Résolution: 1280 x 1024

Fréquence verticale (taux de rafraîchissement) : 60 Hz

2. Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie

avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160.

3. Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage

recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD , et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'endommager.

4. Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en

exécutant la « fonction de réglage automatique » sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la fenêtre. Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE).

5. Si vous visualisez un écran fixe pendant une longue période de temps, une image

résiduelle ou floue peut apparaître. Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.Service Terme Regulatory Couleur naturelle Pour un affichage meilleur Autorité Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis. © 2003 Samsung Electronics Co., Ltd. Tous droits résérvés. Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd. Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel. Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "E NERGY

TAR " sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec E NERGY

TAR , Samsung Electronics Co., Ltd.affirme que ce produit répond aux directives de E NERGY

TAR concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.
