SyncMaster 191N - Monitor SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	LCD-monitor
Märke	Samsung
Modell	SyncMaster 191N
Skärmstorlek	19 tum (diagonal)
Optimal upplösning	1280 x 1024 @ 60 Hz
Maximal upplösning	1280 x 1024 @ 75 Hz
Paneltyp	a-si TFT active matrix
Betraktningsvinkel (V/H/U/N)	85°/85°/85°/85°
Visbara färger	16,2 miljoner
Videokontakter	D-Sub 15 stift (analog), DVI-D (digital)
Strömförsörjning	AC 90-264 V, 50/60 Hz
Strömförbrukning (max)	40 W
Strömförbrukning i standby	Mindre än 3 W
Mått (B x D x H) med stativ	416,3 x 190,3 x 408,5 mm
Vikt med stativ	5,6 kg
VESA-väggfäste kompatibelt	100 x 100 mm
Energisparfunktioner	PowerSaver, ENERGY STAR-kompatibel
Plug & Play	VESA DDC
Inbyggda högtalare	Valfritt (multimediamodell)
Säkerhet	Koppla bort vid åska; öppna inte höljet
Underhåll	Rengör med en mjuk, torr trasa; tryck inte på skärmen

Vanliga frågor - SyncMaster 191N SAMSUNG

Hur ansluter jag min dator till SyncMaster 191N-skärmen?

Använd den medföljande D-Sub-kabeln (analog) genom att ansluta den till skärmens D-Sub-port och till grafikkortet. Om ditt grafikkort har en DVI-utgång, använd DVI-D-kabeln för bättre kvalitet. Anslut sedan strömkabeln och slå på skärmen. Om bilden inte visas, tryck på Source-knappen för att växla mellan analog och digital ingång.

Vad gör jag om skärmen förblir svart efter att ha slagits på?

Kontrollera först att strömkabeln är ordentligt ansluten och att strömbrytaren på baksidan är på. Om LED-indikatorn blinkar (cirka 1 sekund) är skärmen i PowerSaver-läge. Tryck på en tangent på tangentbordet eller flytta musen för att aktivera den. Om problemet kvarstår, testa med en annan videokabel eller källa.

Hur ställer jag in optimal upplösning?

Den optimala upplösningen är 1280 x 1024 vid 60 Hz. Under Windows, högerklicka på skrivbordet, välj Visningsinställningar eller Grafikegenskaper, ställ sedan in upplösning och uppdateringsfrekvens till 60 Hz. Använd skärmens automatiska inställningar genom att trycka på Auto-knappen för finjustering.

Hur låser eller låser jag upp OSD-menyns knappar?

För att låsa OSD-menyn och förhindra oavsiktliga ändringar, håll ner Menu-knappen i mer än 5 sekunder tills en indikator visas. För att låsa upp, upprepa samma åtgärd.

Vad betyder meddelandet « Videofrekvens för hög »?

Detta meddelande visas när videosignalen överstiger skärmens maximala frekvens. Minska upplösningen eller uppdateringsfrekvensen i ditt grafikkorts inställningar. Den maximala vertikala frekvensen är 85 Hz (men vid 1280 x 1024, överstig inte 75 Hz). Om meddelandet kvarstår, kontrollera förinställda lägen i manualen.

Hur rengör jag LCD-skärmen utan att skada den?

Stäng av skärmen och koppla ur den. Använd en mjuk, torr trasa (mikrofiber) för att försiktigt torka skärmen. Använd aldrig kemikalier, alkohol eller slipande rengöringsmedel. Tryck inte på skärmytan för att undvika skador.

Är SyncMaster 191N-skärmen kompatibel med en Mac?

Ja, du kan ansluta den till en Mac med D-Sub-kabeln (analog). För äldre Mac-modeller kan en speciell adapter behövas. När den är ansluten, ställ in upplösningen till 1280 x 1024 och uppdateringsfrekvensen till 60 Hz via Systeminställningar.

Hur aktiverar jag energisparläge?

PowerSaver-läget är aktiverat som standard om grafikkortet är VESA DPMS-kompatibelt. När datorn går i viloläge minskar skärmen sin förbrukning till mindre än 3 W. För att spara mer, stäng av skärmen med strömknappen om du inte använder den under en längre tid.

Vad gör jag om skärmens färger är onormala (t.ex. färgdominans)?

Kontrollera först att videokabeln är ordentligt ansluten och att stiften inte är böjda. Använd skärmens Auto-funktion för automatisk justering. Om problemet kvarstår, gå till OSD-menyn och justera färginställningarna (färgtemperatur, röd, grön, blå). Starta också om datorn.

Var kan jag ladda ner drivrutinen för SyncMaster 191N?

Drivrutinen finns med på CD-skivan som medföljer skärmen. Du kan också ladda ner den från Samsungs officiella webbplats, sektion Support, genom att söka efter modellen SyncMaster 191N. För Windows möjliggör drivrutinen optimal Plug & Play-igenkänning.

BRUKSANVISNING SyncMaster 191N SAMSUNG

Anslutning av monitorn ▶ Installation av drivrutinen för monitorn Byta ut foten / Ta bort foten

Automatiskt

Manuellt

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

- Hemsidor på Internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor (USA) http://www.samsung.se/

Windows ME

1. Sätt in CD:n i CD-ROM-stationen.
2. Klicka på "Windows ME Driver".

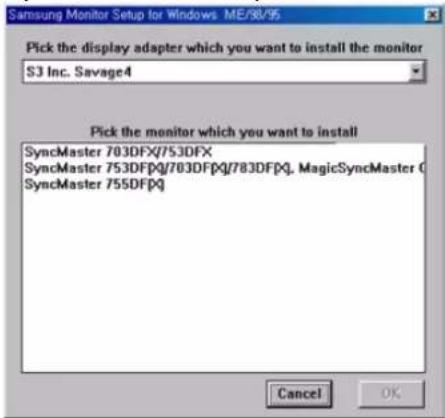

3. Välj er bildskärmsmodell på listan och klicka sedan på "OK"-knappen.

1. Installationen av bildskärmsprogrammet är klar.

Windows XP/2000

1. Sätt in CD:n i CD-ROM-stationen.
2. Klicka på "Windows XP/2000 Driver".

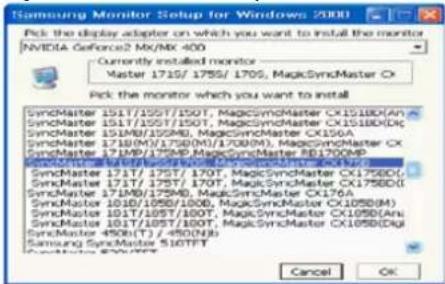

3. Välj er bildskärmsmodell på listan och klicka sedan på "OK"-knappen.

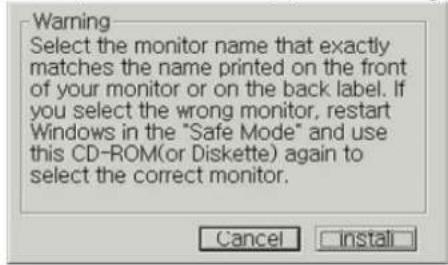

1. Klicka på "Installera"-knappen i "Varning!"-fönstret.

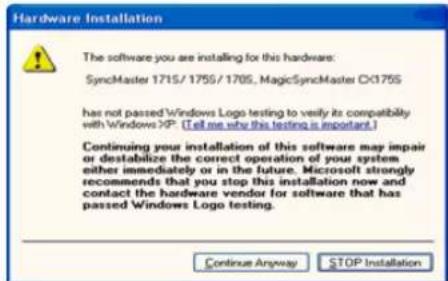

1. Om ni ser följande "Meddelande"-ruta, klicka på "Fortsätt ändå"-knappen. Klicka sedan "OK".

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system.

*Det certifierade körprogrammet kommer att finnas på Samsungs hemsida för bildskärmar.

http://www.samsung-monitor.com/

1. Installationen av bildskärmsprogrammet är klar.

Installation

Anslutning av monitorn ▶ Installation av drivrutinen för monitor Byta ut foten / Ta bort foten

Automatiskt

Manuellt

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

• Hemsidor på Internet : http://www.samsung-monitor.com/ (Worldwide) http://www.samsungusa.com/monitor (USA) http://www.samsung.se/

Microsoft® Windows® XP OperativSystem

1. Sätt in CD:n i CD-ROM stationen.

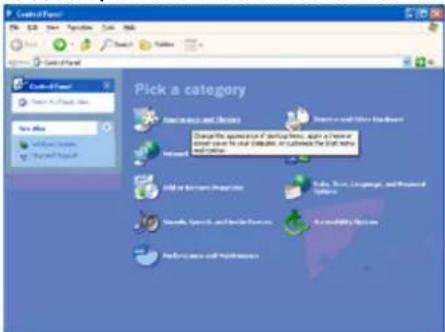

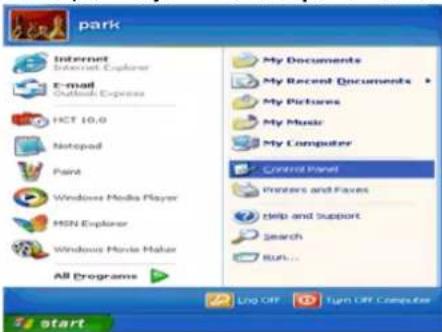

2. Klicka på "Start" - "Kontrollpanelen" och klicka sedan på ikonen "Utseende och teman".

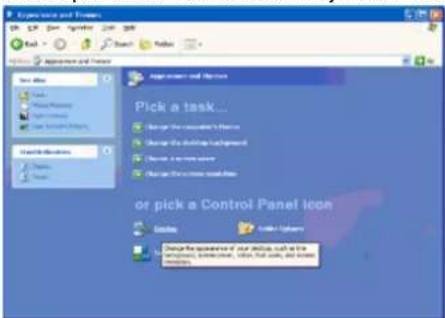

1. Klicka på ikonen "Visning" och välj fliken "Inställningar"; klicka därefter på "Avancerat".

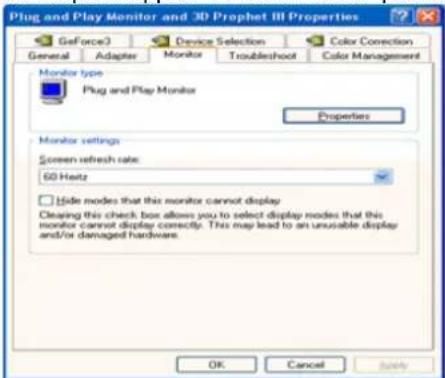

1. Klicka på knappen "Egenskaper" på fliken "Bildskärm" och välj fliken "Drivrutin".

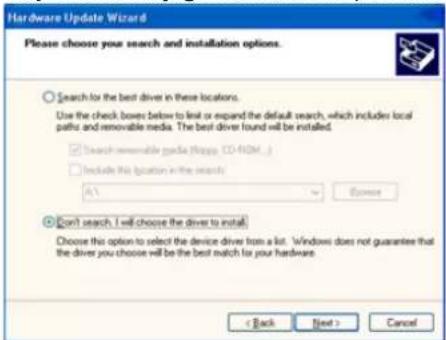

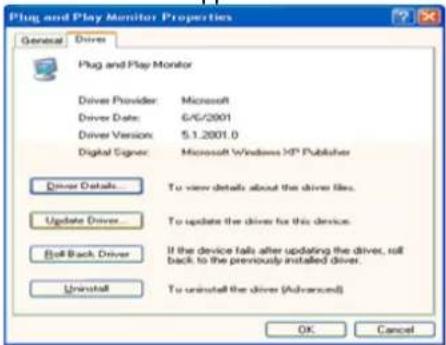

1. Klicka på "Uppdatera drivrutin" och välj "Installera från en lista eller specifik plats" och klicka sedan på "Nästa"-knappen.

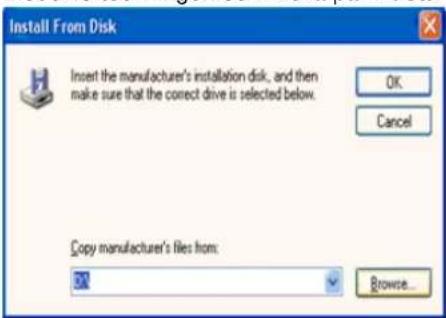

1. Välj "Sök inte, jag väljer drivrutin som ska installeras", klicka på "Nästa" och sedan "Använd disk".

1. Klicka på "Bläddra"-knappen och välj sedan A:(D:\Driver) och välj er bildskärmsmodell på modellförteckningen och klicka på "Nästa"-knappen.

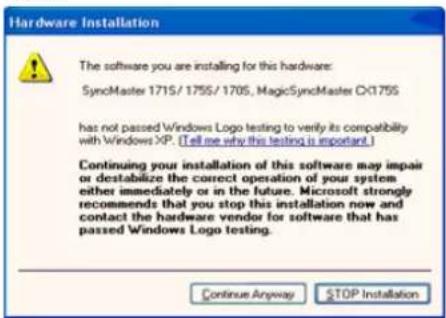

1. Om ni ser följande "Varning"-ruta, klicka på "Fortsätt ändå"-knappen. Klicka sedan "OK".

Drivrutinen för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system. *Den certifierade drivrutinen kommer att finnas på Samsungs hemsida för bildskärmar http://www.samsung-monitor.com/

1. Klicka på "Stäng"-knappen och klicka sedan på "OK".

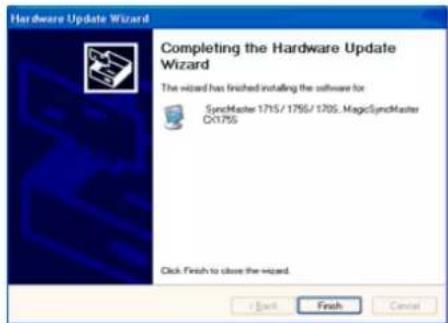

1. Installationen av bildskärmens drivrutin är klar.

Microsoft® Windows® 2000 Operativsystem

När Ni kan se texten "Digital signature not found" (Digital signatur ej påträffad) på monitorn, så följ anvisningarna nedan:

1. Välj "OK"-knappen på "Sätt i CD"-rutan.
2. Klicka på "Bläddra"-knappen på "Önskad fil"-rutan.
3. Välj A:(D:\Driver) och klicka sedan på "Öppna"-knappen och därefter "OK"-knappen.

Guide för manuell installation av monitorn

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".
2. Dubbelklicka på "Visa" -ikonen.
3. Välj fliken "Inställningar" och klicka sedan på "Avancerad"
4. Välj "Monitor".

Fall 1: Om knappen "Egenskaper" är inaktiv, innebär det att Er monitor är rätt konfigurerad. Var god avsluta installationen.

Fall 2: Om knappen "Egenskaper" är aktiv, klickar Ni på denna. Följ sedan nedanstående steg i tur och ordning.

1. Klicka på "Drivrutin" och sedan på "Uppdatera drivrutin" och därefter på "Nästa"-knappen.
2. Välj "Visa en lista på kända drivrutiner för denna apparat så att jag kan välja en särskild drivrutin" och klicka sedan på "Nästa" och därefter "Har diskett".
3. Klicka på "Bläddra"-knappen och välj därefter A:(D:\Driver).
4. Klicka på "Öppna"-knappen, och sedan på "OK".
5. Välj Er monitormodell och klicka på "Nästa"-knappen, och sedan på följande "Nästa" knapp.
6. Klicka på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Om Ni sedan ser rutan med texten "Digital signatur ej påträffad" så klicka på "Ja"-knappen. Därefter klickar Ni på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Microsoft® Windows® Millennium OperativSystem

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".
2. Dubbelklicka på "Visa" -ikonen.
3. Välj fliken "Inställningar" och klicka på knappen "Avancerade egenskaper".
4. Välj fliken "Bildskärm".
5. Klicka på "Ändra" knappen under "Bildskärmstyp".
6. Välj "Ange var drivrutinen finns".
7. Välj "Visa en lista på alla drivrutinerna på en särskild plats..." och klicka sedan på "Nästa".
8. Klicka på "Har diskett".
9. Ange A: D: och klicka sedan på "OK".
10. Välj "Visa alla enheter" och välj den bildskärm som motsvarar den som ni anslutit till er dator och klicka OK.
11. Fortsätt med att välja "Stäng" knappen och "OK" knappen tills ni stängt dialogrutan för "Bildskärmens egenskaper".

(Ni får eventuellt någon annan skärmbild med varningsmeddelanden eller dylikt, och då klickar ni på det alternativ som stämmer med er bildskärm.)

Microsoft® Windows® NT OperativSystem

1. Klicka på Starta, Inställningar, Kontrollpanelen och dubbelklicka sedan på Visa.
2. I rutan Visa registreringsinformation klicka på fliken Inställning och klicka sedan på Alla displaytyper.
3. Välj en typ som Ni vill använda (Upplösning, Antal färger och Vertikal frekvens) och klicka sedan på OK.
4. Klicka på Tillämpa om Ni ser att monitorrutan fungerar normalt efter att Ni klickat på Testa. Om rutan inte är normal, byter Ni till en annan displaytyp (lägre upplösning, färgantal eller frekvens).

Obs: Om det inte finns någon typ i rutan "Alla displaytyper", så välj nivå på upplösning och vertikal frekvens genom att slå upp avsnittet om "Förinställningar på monitorn" i denna guide.

Linux OperativSystem

För att verkställa X-Window (X-fönstret) måste Ni göra filen X86Config, som är en slags systeminställningsfil.

1. Tryck på Enter vid första och andra skärmen efter att Ni verkställt X86Config-filen.
2. Den tredje skärmen gäller inställningen av musen.
3. Gör inställningen för datormusen.
4. Nästa skärm är till för att välja tangentbord.
5. Gör tangentbordsinställningen för datorn.
6. Nästa skärm är till för att sätta in monitorn.
7. Ställ först av allt in den horisontella frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)
8. Ställ in den vertikala frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)
9. Skriv in Er monitors modellbeteckning.

Denna information kommer inte att påverka verkställandet av X-Window.

1. Ni har nu avslutat installationen av monitorn.

Verkställ X-Window efter inställning av annan hårdvara som begärs i filprogrammet.

Kontrollista Frågor och svar Kontroll via det inbyggda testprogrammet

Fråga Svar
Hur kan jag ändra frekvensen? Frekvensen kan ändras genom att man konfigurerar om videokortet.Observera att programstödet för videokortet kan variera beroende på vilken version av drivrutin som används.(Slå upp dessa uppgifter i handboken för datorn eller videokortet.)
Hur kan jag justera upplösningen? Windows ME/XP/2000: Ställ in upplösningen i Kontrollpanelen, Display, Settings.Kontakta tillverkaren av videokortet för upplysningar.
Hur kan jag ställa in energisparfunktionen (Power Save)?	Windows ME/XP/2000: Ställ in funktionen i BIOS-Setup på datorn eller skårmsläckaren. (Slå upp i Windows- eller datorhandboken.)
Hur kan jag rengöra ytterhöljet/bildskärmen?	Koppla ur sladden och gör sedan rent monitorn med en mjuk duk. Använd rent vatten eller en utspädd lösning av milt rengöringsmedel.Lämna inte några rester av rengöringsmedlet eller repa höljet. Låt inte något vatten komma in i datorn.
