28PT7139 - Téléviseur PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Taille de l'écran	28 pouces
Type d'écran	CRT (Cathode Ray Tube)
Résolution	720 x 576 pixels
Format d'image	4:3
Connectivité	Entrées AV, S-Video, RF
Consommation électrique	Environ 70 W
Poids	Environ 30 kg
Dimensions (L x H x P)	70 x 50 x 50 cm
Utilisation	Idéal pour la télévision analogique et les jeux vidéo rétro
Maintenance	Nettoyage régulier de l'écran et ventilation adéquate
Sécurité	Ne pas exposer à l'humidité, utiliser avec un support stable
Informations générales	Modèle ancien, vérifiez la compatibilité avec les sources modernes

FOIRE AUX QUESTIONS - 28PT7139 PHILIPS

Comment régler la luminosité de mon téléviseur PHILIPS 28PT7139 ?

Accédez au menu 'Image' dans les paramètres, puis ajustez le niveau de luminosité selon vos préférences.

Que faire si mon téléviseur ne s'allume pas ?

Vérifiez que le téléviseur est bien branché à une prise électrique fonctionnelle et que le câble d'alimentation est en bon état.

Comment effectuer une recherche des chaînes sur le PHILIPS 28PT7139 ?

Allez dans le menu 'Installation', sélectionnez 'Recherche automatique des chaînes' et suivez les instructions à l'écran.

Mon téléviseur affiche une image floue, que dois-je faire ?

Vérifiez la connexion de votre câble d'antenne ou de votre source vidéo. Assurez-vous également que le téléviseur est réglé sur la bonne source d'entrée.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Accédez au menu 'Installation', sélectionnez 'Réinitialiser' et suivez les instructions pour restaurer les paramètres d'usine.

Pourquoi le son de mon téléviseur est-il faible ?

Vérifiez le niveau du volume dans le menu audio et assurez-vous que le mode 'Silence' n'est pas activé.

Comment connecter un appareil externe à mon téléviseur PHILIPS 28PT7139 ?

Utilisez un câble HDMI ou RCA pour connecter l'appareil à l'une des entrées disponibles à l'arrière du téléviseur.

Comment changer la langue de l'interface de mon téléviseur ?

Allez dans le menu 'Configuration', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Que faire si mon téléviseur ne reçoit pas de signal ?

Vérifiez la connexion de votre antenne ou de votre décodeur. Assurez-vous également que le téléviseur est sur la bonne source d'entrée.

Comment mettre à jour le logiciel de mon téléviseur PHILIPS 28PT7139 ?

Accédez au menu 'Configuration', sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour installer les mises à jour disponibles.

MODE D'EMPLOI 28PT7139 PHILIPS

FR Veuillez noter les refrences de？ votre téléviseur situées sur l'emballage ou au dos de l'appareil.

Vou venez d'acquerir ce téléviseur, merci de votre confiance.

Nous vous conseillons de dire attentivement les instructions qui seront pour很好地 comprendre les possibités offertes par votre téléviseur.

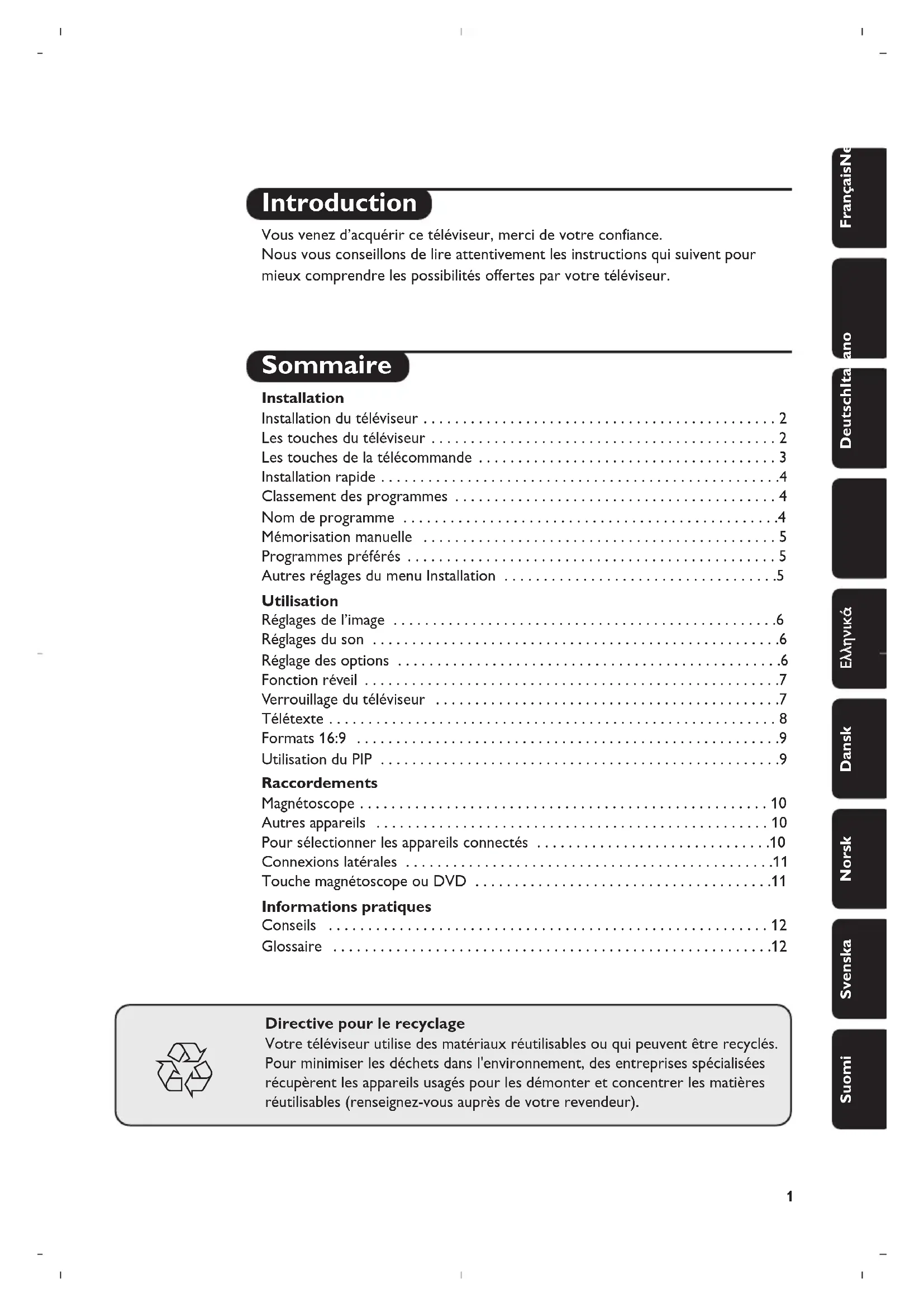

Sommaire

Installation

Installation du téléviseur 2
Les touches du téléviseur 2
Les touches de la télécommande 3
Installation rapide 4
Classement des programmes 4
Nom de programme 4
Mémorisation manuelle 5
Programmes préféres 5
Autres réglages du menu Installation 5

Utilisation

Réglages de l'image 6
Réglages du son 6
Réglage des options 6
Fonction reveil 7
Verrouillage du téléviseur 7
Télétexte 8
Formats 16:9 9
Utilisation du PIP 9

Raccordements

Magnétoscope 10
Autres apparéils 10
Pour selectionner les apparéils connectés 10

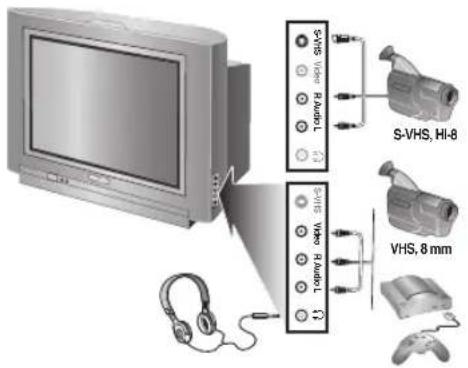

Connexions laterales 11

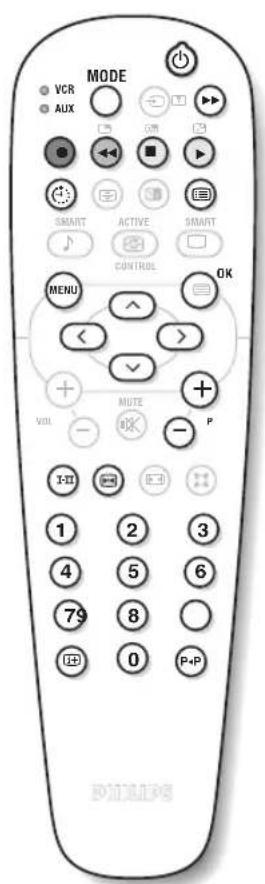

Touche magnétoscope ou DVD 11

Informations pratiques

Conseils 12
Glossaire 12

Directive pour le recyclage

Votre téléviseur utilise des materiaux réutilisables ou qui peuvent être recyclés. Pour minimier les déchets dans l'environnement, des entreprises spécialisées recupérènt les appareils usages pour les démonter et concentrer les matières réutilisables (renseignez-vous auprès de votre revendeur).

Installation du téléviseur

Positionnement du téléviseur

Placez votre téléviseur sur une surface solide et stable. Pour prévenir toute situation dangereuse, ne pas exposer le téléviseur à des projections d'eau et ne rien poser dessus tel qu'un objet couvrant (napperon), rempli de liquide (vase) ou dégageant de la chaleur (lampe).

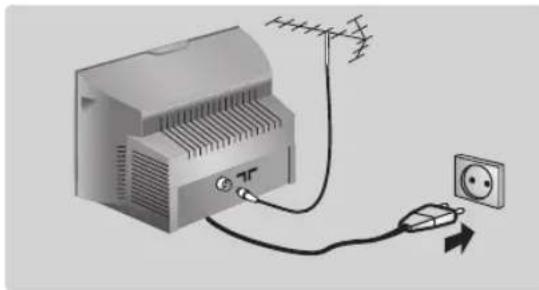

Raccordements

• Introduisez la fiche d'antenne TV dans la prise située a l'arrière.

Avec les antennes d'intérieur, la réception peut dans certaines conditions être difficile. Vous pouvez l'améliorer en faisant toumer l'antenne. Si la réception reste médiocre, il faut utiliser une antenne exténeure.

• Branchez le cordon d'alimentation sur le secteur (220-240 V / 50 Hz).

3 Telecommande

Introduisez les 2 piles de type R6 fournies en respectant les polarités.

Les piles livrées avec l'appareil ne contiennent ni
mercure ni cadmium nickel, dans un souci de
préserver l'environnement. Veillez à ne pas jeter vos
piles usagées mais à utiliser les moyens de recyclage
mis à votre disposition (consultez votre revendeur).

Mise en marche

Pour allumer le téléviseur, appuyez sur la touche marche arrêt. Un voyant s'allume en rouge et l'écran s'illumine. Allez directement au chapitre installation rapide, page 4. Si le téléviseur reste en voille, appuyez sur la touche P de la télécommande.

Levoyant clignote lorsquevousutilisezlatelécommande.

Les touches du téléviseur

Le téléviseur est équipé de 4 ou 5 touches qui sont situées, selon les versions, à l'avant ou sur le dessus du coffret.

Les touches VOLUME - + (-Δ+) permettent de régler le niveau sonore.

Les touches PROGRAM - + (- P +) permettent de selectionner les programmes.

Pour acceder aux menus, appuyez simultanément sur les 2 touches - et + (ou la touche MENU). Ensuite, les touches P + permettent de selectionner un réglage et les touches - + de régler. Pour quitter le menu affché, maintenez appuyées les 2 touches - et + (ou la touche MENU).

Remarque: lorsque la fonction Verrou enfant est en service, les touches sont inactivées (voir p. 7).

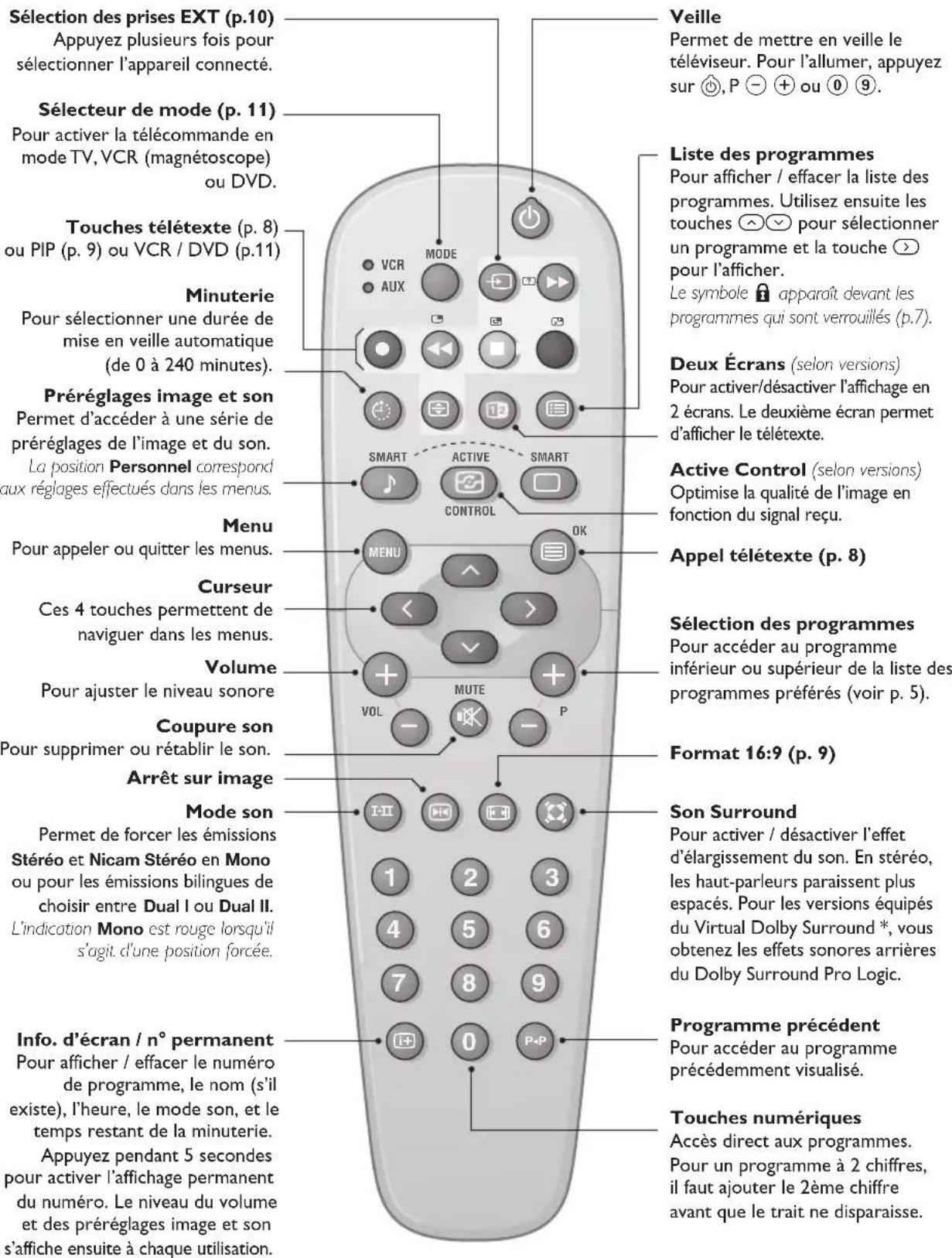

Les touches de la télécommande

Fabrique sous licence de Dolby Laboratories. Dolby* et le symbole double-D sont des marques de Dolby Laboratories.

Installation rapide

La première fois que vous allumez le téléviseur, un menu apparait a l'écran.
Ce menu vous invite àCHOISIR le pays ainsi que la langue des menus :

Si le menu n'apparait pas, maintenez appuyees pendant 5 secondes les touches - et + du téléviseur, pour le faire apparaitre.

1 Utilisez les touches de la télécommande pourCHOISIR VOYRE PAYS,PUIS VALIDEZ aEC. Si voire pays n'apparait pas dans la liste, selectionnee le choix ..
Sélectionnez ensuite votre langue avec les touches puis validez avec >

3 La recherche démarre automatiquement. Tous les programmes TV disponibles sont mémorisés. L'opération prend quelques minutes. L'affichage montre la progression de la recherche et le nombre de programmes trouvés. A la fin, le menu disparait. Pour sortir ou interrompre la recherche, appuyez sur [MEN]. Si aucun programme n'est trouve, reportez vous au chapitre consels p. 12.
Si l'émetteur ou le réseau cable transmet le signal de classement automatique, les programmes seront correctement numérétés. L'installation est alors terminée.
Si ce n'est pas le cas, vous doivent utiliser le menu Classement pour les renumerer.
Certains émetteurs ou réseaux cables diffusent leurs propres paramétres de classement (réion, langage...) Dans ce cas, vous doivent indiquer leur choix avec les touches puis valider avec .

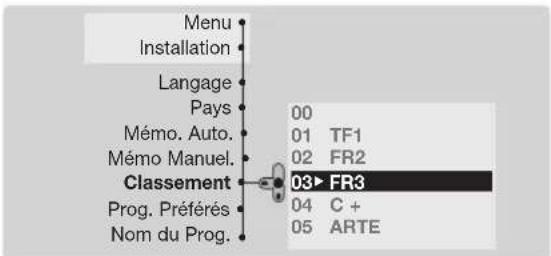

Classement des programmes

1 Appuyez sur la touche MENL. Le Menu Principal s'affiche a I'ecran.

Aveclecurseur,sélectionnezle menu Installationpuis le menu Classement.
3 Sélectionnez le programme que vous souhaitez déplacer avec les touches et appuyez sur .
4 Utilisez ensuite les touches pour désirir le nouveau nombre et validez avec.
5 Recommencez les étapes 3 et 4 autant de fois qu'il y a de programmes à renuméroter.
6 Pour quitter les menus, appuyez sur

Nom de programme

Vous pouvez, si vous le souhaitez, donner un nom aux programmes et prises extérieures. Remarque: lors de l'installation, les programmes sont nommes automatiquement lorsque le signal d'identification est transmis.

Appuyez sur la touche (MEN).
Aveclecurseur,selectionnezle menu Installation,puisNomDeProg.
3 Utilisez les touches 一 P 十 pourCHOISIR le programme a nommer ou a modifier.

4 Utilisez les touches < > pour vous déplacer dans la zone d'affichage du nom (5 caractères) et les touches pourCHOISIR LES CARACTERES.
Lorsque le nom est entree,utilisez la touche (MENU) pour sortir. Le nom est memorise.
6 Recommence les etapes 3 a 5 pour chaque programme a nommer.
7 Pour quitter les menus, appuyez sur

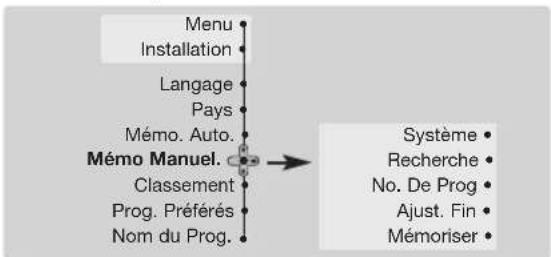

Mémorisation manuelle

Ce menu permet de memoriser les programmes un par un.

1 Appuyez sur la touche (
Avec le curseur, selectionnez le menu Installation puis Mémo Manuelle :

3 Système : selectionnez Europe (détection automatique*) ou Europe Ouest (norme BG), Europe Est (norme DK), Royaume-Uni (norme I) ou France (norme LL').

• Sauf pour la France (norme LL'), il faut seLECTIONner imperativement lechioir France.

4 Recherche: appuyez sur > . La recherche commence. Dans qu'un programme est trouve, le défilament s'arrête et le nom du programme s'affiche (si disponible). Allez à l'étape suivante. Si vous connaissiez la fréquence du programme désiré, composez directement son nombre avec les touches 0 à 9.
Si aucune image n'est trouvee,voir consels (p.12).
No De Prog.: entrez le numero a 2 chiffres souhaite avec les touches ou 0 à 9. Exemple: programme n°1, tapez 0 1.
6 Ajust. Fin: si la réception n'est pas satisfaisante, réglez avec les touches
7 Mémoriser: appuyez sur > . Le programme est mémorisé.
8 Repetez les étapes 4 a 7 autant de fois qu'il y a de programmes à memoriser.
Pour quitter les menus, appuyez sur

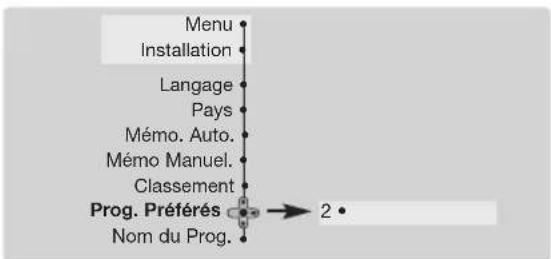

Programmes préféRES

Ce menu permet deCHOISIR lesprogrammes qui seront accessibles avec la touche

1 Appuyez sur la touche (MEN).
Avec le curseur, selectionnez le menu Installation puis Programmes préferés et

appuyez sur > . La liste des programmes préféres est affichée. Les programmes trouvés lors de l'installation ont été automatiquement actifs dans cette liste.

3 Utilisez le curseur haut/bas pour selectionner le programme désiré.
Utilisez le curseur gauche/droite pour ajouter ouPTRerleprogramme de laiste.
5 Recommencez les étapes et autant de fois qu'il y a de programme à ajouter ou restirer de la liste.
Pour quitter, appuyez plusieurs fois sur

Autres réglages du menu Installation

Appuyez sur la touche (MEN) et selectionnez le menu Installation :
2 Langage :pour modifier la langue d'affichage des menus.
3 Pays : pour désirir votre pays (F pour France). Ce réglage intervient dans la recherche, le classement automatique des programmes et l'affichage du télétexte. Si vous pays n'apparait pas dans la liste, sélectionnez le besoin "...
4 Mémo. Auto : pour lancer une recherche automatique de tous les programmes disponibles dans votre région. Si l'émetteur ou

le réseau cable transmet le signal de classement automatique, les programmes seront correctement numerotés. Si ce n'est pas le cas, vous nevez utiliser le menu Classement pour les renumeroter (voir p. 4).

Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage, ...). Dans ce cas, vous nevez indiquer votrechioix avec les touches Puis valider avec Pour sortir ou interrompree la recherche, appuyez sur [MEN]. Si aucune image n'est trouvée, voir conseils (p. 12).

Pour quitter les menus, appuyez sur

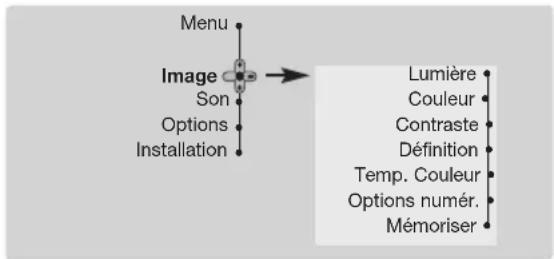

Réglages de l'image

Appuyez sur la touche (MERU) puis sur Le menu Image apparait:

2 Utilisez les touches pour selectionner un réglage et les touches pour régler. Remarque: pendant le réglage de l'image, seule la ligne sélectionnée reste affichée. Appuyez sur pour faire re-apparaitre le menu.

Description des réglages :

• Lumière: agit sur la luminosité de l'image.

• Couleur : agit sur l'intensité de la couleur.

• Contraste : agit sur la différence entre les tons clairs et les tons fonçés.

• Définition : agit sur la nettete de l'image.
• Temp. Couleur : agit sur le rendu des couleurs : Froide (plus bleue), Normale (equilibrée) ou Chaude (plus rouge).

- Options numériques :

• 100Hz = traitement 100Hz de l'image.
• Digital Scan (selon version): réduit l'effet de scintillagement des lignes horizontales visible sur certaines images.
• Double lignes:doublement de la résolution verticale qui supprime les lignes horizontales visibles dans l'image. Recommande uniquement pour les images NTSC (60Hz).

3 Une fois les réglages effectués, Sélectionnez le besoin Mémoriser et appuyer sur pour les enregistrer. Appuyez sur pour quitter.

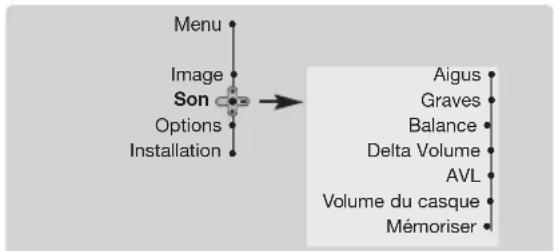

Réglages du son

1 Appuyez sur (menu), selectionner Son () et appuyez sur > . Le menu Son apparait:

2 Utilisez les touches pour selectionner un réglage et les touches pour régler.

Description des réglages:

Aigus: agit sur les fréquences haute du son.
Graves: agit sur les fréquences basses.
Balance: pour équilibrer le son sur les haut-parleurs gauche et droit.

• Delta Volume: permet de compenser les écarts de volume qui existent entre les différents programmes ou les prises EXT. Ce réglage est opérationnel pour les programmes 0 à 40 et les prises EXT.
• AVL (Automatic Volume Leveler): contrôle automatique du volume qui permet de limiter les augmentations du son, en particulier lors des changements de programmes ou des publicités.
  Volume casque :permet de regler le volume du casque independamment du volume des haut-parleurs du téléviseur.

3 Une fois les réglages effectués, Sélectionnez le besoin Mémoriser et appuyer sur > pour les enregistrer.

4 Pour quitter les menus, appuyez sur

Réglage des options

1 Appuyez sur (HENU), selectionner Options (V) et appuyez sur > .Vous pouvez régler :
Timer, Verrou enfant et Verrou Prog.: voir page suivante
3 Dynamic NR:Arret,Min,Med (position optimale) ou Max.: attenue le bruit de I'image (la neige), en cas de reception difficile.
Déplac. Image (disponible uniquement sur les grandes tailles d'écran): les grandes tailles

d'écran sont sensibles aux variations du champ magnétique terrestre. Ce réglage permet de compenser son influence en ajustant l'inclinaison de l'image.

Contraste dynamique (selon version): Arrêt, Min, Med (position optimale) ou Max. Relève le détaill des contrastes dans les zones claires, moyennes etsons.
Pour quitter les menus, appuyez sur

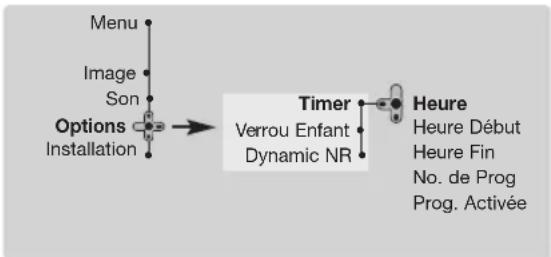

Fonction réveil

Ce menu vous permet d'utiliser le téléviseur comme un réveil.

1 Appuyez sur la touche (MENU).
2 Avec le curseur, selectionnez le menu Options puis Timer :

3 Heure: entrez l'heure courante.

Remarque: l'heure est mise à jour automatique, à chaque mise en marche, à partir des informations télétexte du programme n^1 . Si celui-ci n'a pas de télétexte, la mise à jour n'aura pas lieu.

Heure Debut: entrez l'heure de début.
Heure Fin: entrez l'heure de mise en veille.
6 No. de Prog: entrez le numero du programme désiré pour le réveil.
7 Prog. Activée :-vous pouvez régler :

• Une fois pour un réveil unique,
• Quotidien pour tous les jours,
• Arrét pour annuler.

8 Appuyez sur pourmettre en veille le téléviseur. Il s'allumera automatiquement a l'heureprogrammée.Si vous laissez le téléviseur allumé, il changera uniquement de programmea I'heuréindiquee (et se mettra en veillea I'HeuredeFin).

La combinaison des fonctions Verrou TV et Timer permet de limiter la durée d'utilisation du téléviseur, à vos enfants par exemple.

Verrouillage du téléviseur

Vous pouvez verrouiller certains programmes ou interdire complètement l'utilisation du téléviseur en verrouillant les touches.

Verrou enfant

Appuyez sur (MEN).
Aveclecurseur,selectionneze le menu Options etpositionneZVerrouEnfant surMarche.

3 Éteignez le téléviseur et cachez la télécommande. Le téléviseur devient inutilisable (seule la télécommande permet de l'allumer).
4 Pour annuler: positionnez Verrou Enfant sur Arrêt.

Verrou programmes

1 Appuyez sur la touche (H), selectionnez le menu Options puis Verrou Prog.:

2 Vous doivent entrèr toute code confidientiel d'accès. La première fois, tapez 2 fois le code 0711 puis saississez le code de votre choix. Le menu apparait.
3 Prog. Verrou: utilisez les touches pour selectionner le programme TV souhaite et validez avec . Le symbole s'affiche devant les programmes ou les prises qui sont verrouillés. Désormais, pour visualiser un programme verrouillé, vousdezenter le code confidentiel, sinon l'écran restera noir. L'accès au menu Installation est également verrouillé. Attention, dans le cas des programmes cryptés qui utilisent un décembreur extérieur, il faut verrouiller la prise EXT correspondante.
4 Changer code: permet d'entrez un nouveau code à 4 chiffres. Confirmez en le tapant une deuxieme fois. Si vous avez oublie votre code confidentiel, entrez le code universel 0711 deux fois.
Tout Effacer: permet d'effacer tous les programmes verwouillés.
Tout Verrou: permet de verrouiller tous les programmes TV et prises EXT.
7 Appuyez sur la touche pour quitter.

Télétexte

Le télétexte est un système d'informations, diffusé par certaines chaînes, qui se consulte comme un journal. Il permet aussi d'acceder aux sous-titrages pour les personnes malentendantes ou peu familiarisées avec la langue de transmission (réseaux câblés, chaînes satellites,...).

Appuyez sur :		Vous obtenez :
	Appel telétexte	Permet d'appeler le télétexte, de passer en mode transparent puis de quitter. Le sommaire apparaît avec la liste des rubriques auxquelles vous pouvez acceder. Chaque rubrique est repérée par un numéro de page à 3 chiffres. Si la charte scéléptionne ne diffuse pas le télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quitterze le telétexte et choisissez une autre charte).
	Sélection d'une page	Composer le numéro de la page désiré avec les touches 0 à 9 ou P+ , △√ . Ex exemple: page 120, tapez 1 ② ① . Le numéro s'affiche en haut à gauche, le compteur tourne, puis la page est affichée. Renouvellez l'opération pour consulter une autre page. Si le compteur continue à chercher, c'est que la page n'est pas transmise. Choisissez un autre numéro.
	Accès direct aux rubriques	Des zones colorées sont affichées en bas de l'écran. Les 4 touches colorées permettent d'accéder aux rubriques ou aux pages correspondantes. Les zones colorées clignotent lorsque la rubrique ou la page n'est pas encore disponible.
	Sommaire	Pour revenir au sommaire (généralement la page 100).
	Sélection directe des sous-pages	Certaines pages contiennent des sous-pages (exampie, la page 120 contient les sous-pages 1/3, 2/3 et 3/3). Dans ce cas, le numéro de page s'affiche en vert, précédé d'un symbole▶, ▲ ou ▲▶. Utilisez les touches ⊕ ⊕ pour accéder directement aux sous-pages de votrechoix.
	Agrandissement d'une page	Pour afficher la partie supérieure, inférieure, puis revenir à la dimension normale.
	Double page telétexte (disponible uniquement sur certaines versions)	Pour activer ou désactiver l'affichage du télétexte en double page. La page active est affichée à gauche et la page suivante à droite.Appuyez sur la touche ⊕ ⊕ si vous fouvez figer un page (par exemple le sommaire). La page active devient celle de droite. Pour revenir en mode normal, appuyez sur ⊕ ⊕.
	Informations cachées	Pour faire apparaitre ou disparaitre les informations cachées (solutions de eux).
	Pages préférences	Pour les programmes télétexte 0 à 40, vous pouvez mémoriser 4 pages préférences qui seront ensuite directement accessibles avec les touches colorées (rouge, verte, jaune, bleue). 1 Appuyez sur la touche ⊕ ⊕ pour passer en mode pages préférences. 2 Affichez la page télétexte que vous souhaitez mémoriser. 3 Appuyez ensuite pendant 3 secondes sur la touche colorée de votrechioïx. La page est mémorisée. 4 Renouvellez l'opération avec les autres touches colorées. 5 À liéSENT, dés que vous consultez le télétexte, vos pages préférences apparaisent en couleur en bas de l'écran. Pour retrouver les rubriques habituelles, appuyez sur ⊕ ⊕. Pour tout effacer, appuyez sur ⊕ ⊕ pendant 5 secondes.

Formats 16:9

Les images que vous receivez peuvent être transmises au format 16:9 (écran large) ou 4:3 (écran traditionnel). Les images 4:3 ont parfois une bande noire en haut et en bas (format cinémascope). Cette fonction permet d'éliminer les bandes noires et d'optimiser l'affichage des images sur l'écran.

Si vous teléviseur est équipé d'un écran 4:3

Appuyez sur la touche (ou) pour selectionner les différents modes :

4:3

L'imagé est reproduite au format 4:3

Extension 4:3

L'image est élargie verticalément. Ce mode permet de supprimer les bandes noires des images au format cinémascope.

Compress 16:9

L'image est comprimée verticalement au format 16:9.

Si vous teléviseur est équipé d'un écran 16:9

Appuyez sur la touche (ou ) pour selectionner les différents modes :

Le téléviseur est équipé d'une commutation automatique qui décode le signal spécifique émis par certains programmes et Sélectionne automatiquement le bon format d'écran.

4:3

L'image est reproductive au format 4:3, une bande noire apparait de chaque cote de l'image.

Voupez agrandir progressivement I'image en utilisant les touches

Zoom 14:9

L'image est agrandie au format 14:9, une petite bande noire subsiste de chaque côté de l'image. Les touches 心 心 permettent de comprimer l'image verticalement pour faire apparaitre le haut ou le bas de l'image (sous-titres).

Zoom 16:9

L'image est agrandie au format 16:9. Ce mode est recommendé pour visualiser les images avec bande noire en haut et en bas (format cinémascope). Utilisez les touches si vous poulez faire apparaitre le haut ou le bas de l'image.

Sous-Titres

Ce mode permet de visualiser les images 4:3 sur toute la surface de l'écran en laissant visibles les sous-titres. Utilisez les touches pour faire descendre ou remonter le bas de l'image.

Super 4:3

Ce mode permet de visualiser les images 4:3 sur toute la surface de l'écran en élargissant les côts de l'image. Utilisez les touches pour compresser l'image verticalément.

Plein Ecran

Ce mode permet de restituer les bonnes proportions des images transmises en 16:9 en les affichant en plein écran.

Utilisation du PIP

(disposable uniqueness sur certaines versions)

Cette fonction vous permet d'afficher un petit écran d'incrustation d'image. Vous pouvez visualiser dans cette écran l'image d'un apparéil connecté au téléviseur (magnétoscope, DVD,...)

1 Appuyez sur la touche pour afficher l'écran PIP. Une petite fenêtre d'incrustation apparait dans l'écran principal.
2 Utilisez la touche pour selectionner l'imag de l'appareil connecté au téléviseur.

3 Appuyez de nouveau sur pour modifier laaille de la fenetre puis la faire disparaitre.
4 Utilisez la touche si vous souhaitez déplacer la fenêtre. Vous pouvez également la déplacer progressivement en utilisant le curseur.
Utilisez la touche si vous souhaitez permuter les 2 images.

Raccordements

Le téléviseur est équipé de 2 prises péritel EXT1 et EXT2 situées à l'arrière.

La priseEXT1 possede les entrées/sorties audio video et les entrées RVB.

La priseEXT2 possede les entrées/sortiesaudio video et les entréesS-VHS.

Magnétoscope

Effectuez les raccordements ci-contre. Utilisez un cordon de liaison péritel de bonne qualité.

Si vous magnétoscope ne possède pas de prise péritel, seule la liaison par le cable antenne est possible. Vous doivent accorder le programme numéro 0 du téléviseur sur le signal de test du magnétoscope (voir mémo. manuelle p. 5). Ensuite pour réproduire l'image du magnétoscope, appuyez sur ①.

Magnétoscope avec Decodeur

Connectez le decodeur sur la deuxième prise péritel du magnétoscope. Vous pourrez ainsi enregistrer les émissions cryptées.

Autres apparéils

Récepteur satellite, décodeur, DVD,iaux... Effectuez les raccordements ci-contre.

Pour optimiser la qualite de l'image, connectez à EXT1 les équipements délivrant les signaux RVB (décodeur numérique, lecteurs DVD,ieux,...),àEXT2les équipements délivrant les signaux S-VHS (magnétoscopes S-VHS et Hi-8,...) et indifféremment à EXT1 ou EXT2 les autres équipements.

Amplificateur (disponible uniquement sur certaines versions)

Pour le raccordement à une chaine Hi-fi, utilisez un cordon de liaison audio et connectez les sorties "L" et "R" du téléviseur à une entrée "AUDIO IN" "L" et "R" de la chaine Hi-fi.

Pour selectionner les appareils connectés

Appuyez sur la touche l pour selectionner EXT1,EXT2,S-VHS2 (signaux S-VHS de la prise EXT2) et EXT3 pour les connections laterales. La plupart des appareils réalisent eux-memes la commutation (decodeur, magnétoscope).

Connexions latérales

Effectuez les raccordements ci-contre.

Avec la touche, sélectionner EXT3.

Pour un appeareil monophonique, connectez le signal videoe sur l'entrée VIDEO et le signal son sur l'entrée AUDIO L (ou AUDIO R). Le son est produit automatiquement sur les haut-parleurs gauche et droit du téléviseur.

Casque

Appuyez sur la touche si vous poulez couper le son du téléviseur (voir aussi : réglage du son, page 6). L'impédance du casque doit être comprise entre 32 et 600 ohms.

Touches magnétoscope ou DVD

La touche MODE permet de piloter les fonctions principales du magnétoscope ou du DVD de notre gamme de produit.

Appuyez sur la touche MODE pour sélectionner le mode désiré : VCR (magnétoscope) ou AUX (DVD). Levoyant de la télécommande s'allume pour montré le mode sélectionné. Il s'éteint automatiquement après 20 secondes sans action (retour au mode TV). En fonction de l'équipement, les touches suivantes sont opérationnelles :

Veille,
enregistrement,
retour rapide,
stop,
lecture,
avance rapide,
timer magnétoscope,
DVD: selection sous-titrage / VCR: fonction liste cassettes,
PERU appel menu,

curseur navigation et réglages,

OK validation,

①⑨ touches numériques,
selection des programmes,
choix du langage.
pause
menu OSD,
DVD:choix Titres-Chapitres,VCR:fonction index

La télécommande est compatible avec tous les magnétoscopes utilisant le standard RC5 et tous les DVD utilisant le standard RC6.

Conseils

Mauvaise réception

La proximé de montagnes ou de hauts immeubles peut être la cause d'image dédoublée, d'echo ou d'ombres. Dans ce cas, essayez d'ajuster manuellement l'accord de l'image: voir Ajust. Fin (p. 5) ou modifiez l'orientation de l'antenne extérieure.

Vérifiez également que votre ANTENNE permet de recevoir les émissions dans cette bande de fréquences (bande UHF ou VHF)?

En cas de réception difficile (image neigeuse), positionné le réglage Dynamic NR du menu Options sur Marche (p.6).

Absence d'image

Si le télévisuer ne s'allume pas, appuyez 2 fois sur la touche située sur la telecommande.

Avez-vous bien branché l'antenne?

Avez-vousCHOISI le bon systeme? (p.5)

Le contraste ou la lumière est déréglé ?

Appuyez sur la touche et reprenez les réglages du menu Image.

Une prise péritel ou une prise d'antenne mal connectée est souvent la cause de problèmes d'image ou de son (il arrive que les prises se déconnectent légarement lorsque l'on déplace ou que l'on tourne le téléviseur). Vérifiez toutes les connexions.

L'équipement périhérique délivre une image en noir et blanc

Pour la lecture d'une cassette video, vérifie qu'elle est enregistré au même standard (PAL, SECAM, NTSC) que ce que peut dire le magnétoscope.

Absence de son

Si certains programmes sont depourvus de son, mais pas d'image, c'est que vous n'vez pas le bon système TV.Modifiez le reglage Systeme (p. 5).

Télétexte

Certains caractères ne s'affichent pas correctement? Vérifiez que le réglage du pays est correctement positionné (p. 5).

La télécommande ne fonctionne plus?

Levoyant du téléviseur ne clignote plus lorsquevousutilisezla telecommande? Remplacezles piles.

Veille

Lorsque you allumez le téléviseur, il reste en veille et l'indication Verrouillé s'affiche des que vous utilisez les touches du téléviseur ?

La fonction Verrou enfant est en service (p. 7). Si le téléviseur ne recoit pas de signal pendant 15mn , il passe automatiquement en voille.

Pour faire des économies d'énergie, votre téléviseur est équipé de composants permettant une très faible consommation en voille (inférieure à 1 W).

Toujours pas de résultats?

En cas de panne, n'essayez jamais de réparer vous même le téléviseur, mais consultez le service après vente.

Nettoyage du téléviseur

Le nettoyage de l'écran et du coffret doit être effectué uniquement avec un chiffon propre, doux et non pelucheurs. Ne pas utiliser de produit à base d'alcool ou de solvant.

Glossaire

Signaux RVB: Il s'agit de 3 signaux video Rouge, Vert, Bleu qui viennent directement piloter les 3 canons rouge, vert, bleu du tube cathodique. L'utilisation de ces signaux permet d'obtenir une meilleure qualité d'image.

Son NICAM: Procedé permettant de transmettre le son en qualité numérique.

Système: La transmission des images n'est pas faite de la même façon dans tous les pays. Il existe différentes normes : BG, DK, I, et L L'. Le réglage système (p. 5) permet de sélectionner ces différentes normes. Ne pas confonde avec le codage couleur PAL ou SECAM. Le Pal est utilisé dans la plupart des pays d'Europe, le Secam en France, en Russie et dans la plupart des pays d'Afrique. Les États Unis et le Japon utilisent un autre système appelé NTSC.

100Hz: Les téléviseurs conventionnels (50 Hz) produit 25 images par seconde. Grace à la technologie 100 Hz, la fréquence de balayage est doublée et vous obtenez 50 images par seconde. Le comport visuel est amélioré et l'effet de scintillagement est supprimé.

16:9: Désigne les proportions largeur / hauteur de l'écran. Les téléviseurs à écran large ont des proportions 16/9 et les écrans traditionnels: 4/3.

Inleiding

P. E.G.P. 1, rue de Réveillon

28104 Dreux France

Sommario

Predisposizione
