Type de produit	Lave-vaisselle encastrable
Marque	Gaggenau
Modèle	GI 215145
Dimensions (H x L x P)	815-875 x 600 x 550 mm (réglable)
Poids net	Environ 45 kg
Alimentation électrique	230 V, 50 Hz, 10 A
Puissance absorbée max.	1,50 kWh (programme Intensif 70°)
Pression d'eau	0,5 à 10 bars
Capacité en couverts	12 à 14 couverts (estimation)
Programmes de lavage	Intensif 70°, Normal 65°, Eco 50°, Rapide 35°, Prélavage
Consommation d'eau (programme Eco)	12 litres
Durée du programme Eco	115 min (avec échangeur thermique) / 92 min (sans)
Niveau sonore	Environ 46 dB(A) (estimation)
Adoucisseur d'eau	Oui, réglable de 0 à 3 (selon dureté)
Réservoir de sel	Capacité 1,5 kg max.
Réservoir de liquide de rinçage	Oui, dosage réglable

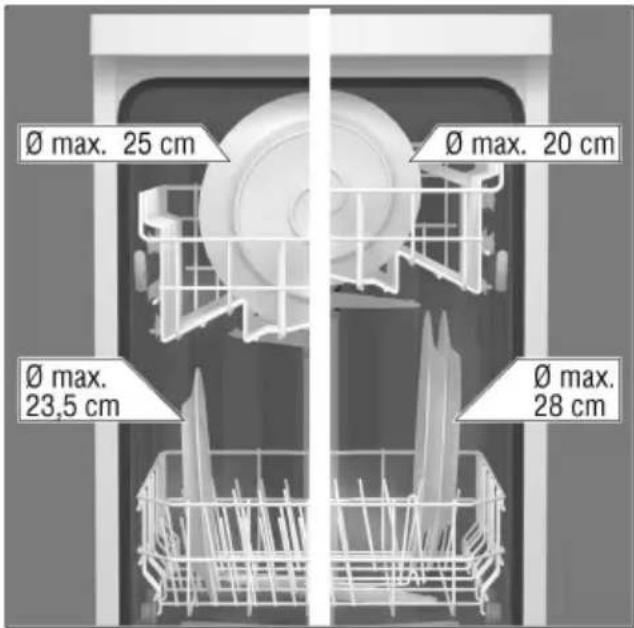

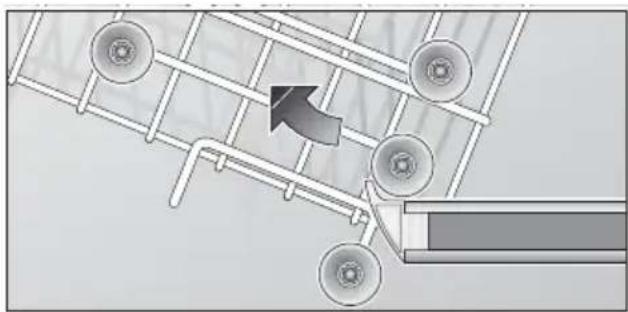

Paniers	2 paniers + panier à couverts, panier supérieur réglable en hauteur
Matériau cuve	Acier inoxydable
Fonctions de sécurité	Sécurité enfants, arrêt automatique, système anti-débordement
Indicateurs	Fin de programme, manque de sel, manque de liquide de rinçage
Accessoires fournis	Burette de remplissage, étagère à couteaux (selon modèle)

FOIRE AUX QUESTIONS - GI 215145 GAGGENAU

Comment régler l'adoucisseur d'eau ?

Maintenez la touche B enfoncée puis allumez l'appareil. Relâchez, puis appuyez sur B pour augmenter la dureté de 0 à 3. Le réglage dépend de la dureté de votre eau (voir tableau dans la notice).

Comment remplir le réservoir de sel ?

Ouvrez le bouchon du réservoir (24). Avant la première utilisation, versez 1 litre d'eau. Ajoutez le sel spécial jusqu'à ce que le réservoir soit plein (1,5 kg max.). Utilisez la burette fournie. Refermez bien.

Que faire si le voyant de sel reste allumé ?

Le voyant indique que le réservoir de sel est vide. Rajoutez du sel spécial. Après remplissage, le voyant peut rester allumé quelques minutes le temps que la concentration soit suffisante.

Comment régler le dosage du liquide de rinçage ?

Tournez le régulateur situé dans le réservoir (30). S'il y a des traces d'eau, diminuez le dosage (vers -) ; si des taches persistent, augmentez (vers +). Le réglage usine est 4.

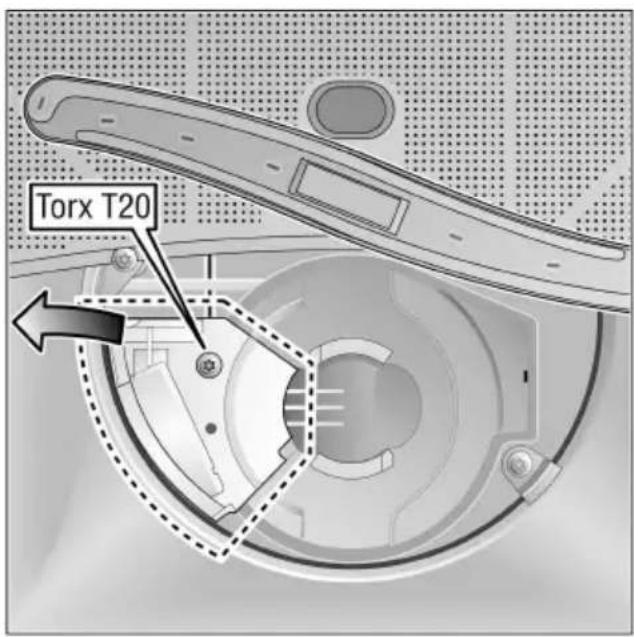

L'eau ne s'écoule pas à la fin du programme, que faire ?

Vérifiez que le flexible de vidange n'est pas plié ou bouché. Nettoyez les filtres (26). Si la pompe de vidange est bloquée, retirez les filtres, dévissez le couvercle de la pompe et enlevez les corps étrangers.

Pourquoi ma vaisselle reste sale ?

Assurez-vous que les bras pivotants tournent librement et que les buses ne sont pas obstruées. Vérifiez que vous utilisez assez de détergent et que le programme est adapté. Reclassez la vaisselle pour que l'eau atteigne toutes les surfaces.

Puis-je utiliser des pastilles de détergent ?

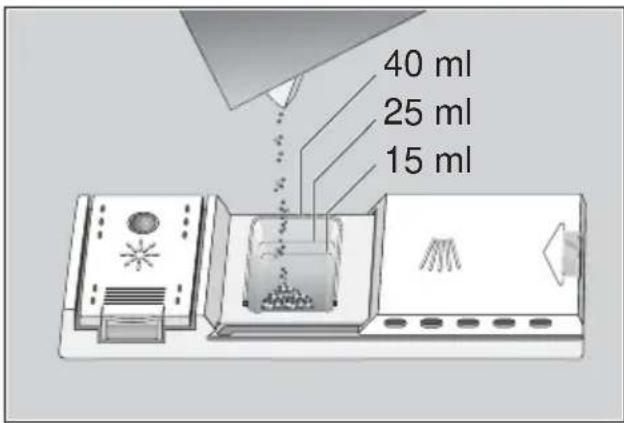

Oui, placez-les dans le compartiment à détergent (31) ou selon les instructions du fabricant. Assurez-vous que le couvercle est bien fermé. Pour les pastilles combinées, lisez les recommandations.

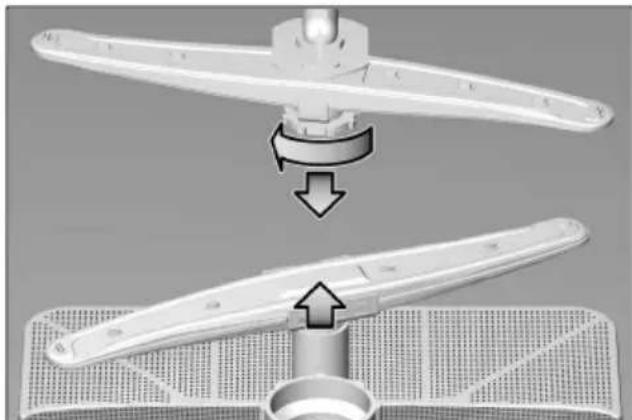

Comment nettoyer les bras pivotants ?

Soulevez le bras inférieur (23) et dévissez le bras supérieur (22). Nettoyez-les sous l'eau courante pour déboucher les buses. Remettez en place et revissez.

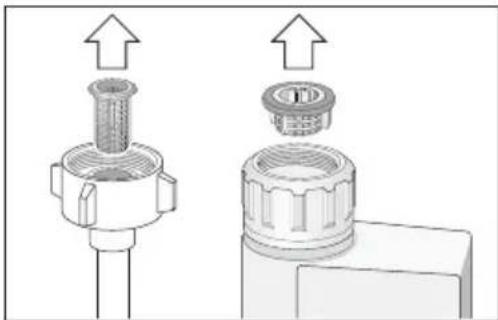

L'appareil ne démarre pas, que vérifier ?

Vérifiez que la porte est bien fermée, que l'interrupteur principal est allumé, que le programme est sélectionné et que le robinet d'eau est ouvert. Contrôlez également les fusibles de la maison.

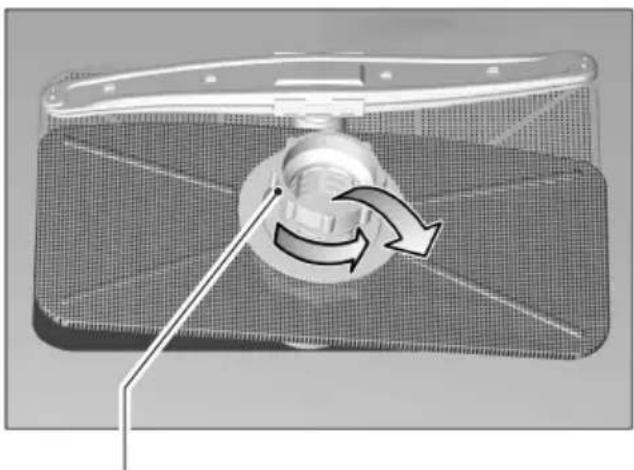

Comment entretenir les filtres ?

Après chaque lavage, vérifiez les filtres (26). Dévissez le microfiltre et retirez l'ensemble. Nettoyez sous l'eau courante, puis remettez en place en vissant à fond.

MODE D'EMPLOI GI 215145 GAGGENAU

Machine à laver la vaissele

Afwasa automaat

GAGGENAU

Consignes de sécurité 45 Tableau des programmes 56

Présentation de l'appareil 46 Laver la vaisse 57

Installation d'adoucissage 47.. Nettoyage et entretien 58

Remplissage du sel spécial . 48 Detection des pannes . 60

Remplissage du liquide de rinceage 49 Appeler le service après-vente 63

Vaisseilleinadequate 50....Remarques 63

Classement de la vaiselle 51.. Installation 64

Detergent 53

nl Inhoud

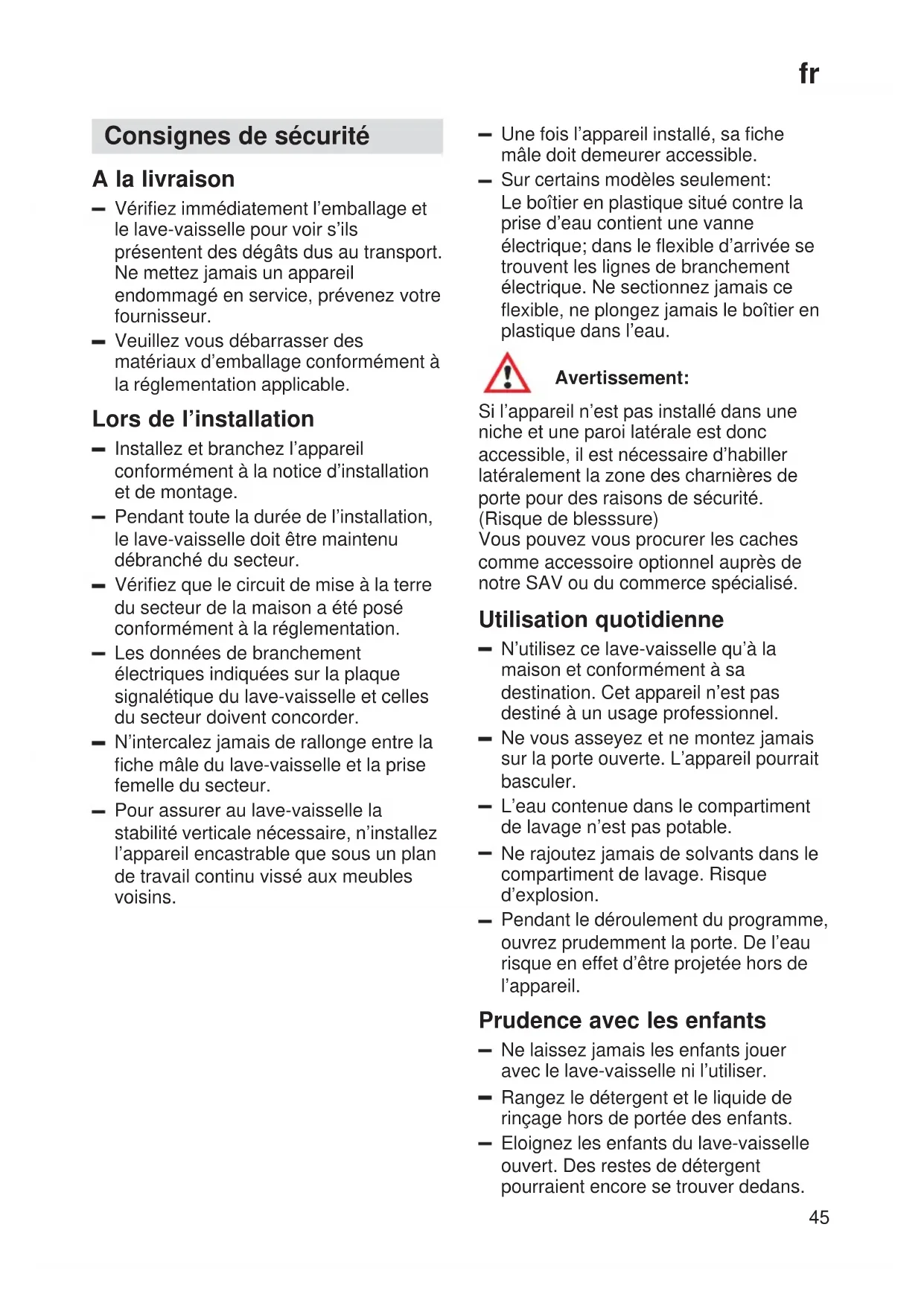

Consignes de sécurité

A la livraison

• Vérifiez immédiatement l'emballage et le lave-vaisse pour voir s'ils représentent des dégats dus au transport. Ne mettez jamais un apparéil endommagé en service, prévenez votre fournisseur.
• Veuillez vous débarrasser des matériaux d'emballage conformément à la réglementation applicable.

Lors de l'installation

• Installez et branchez l'appareil conformément à la notice d'installation et de montage.
  Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre du secteur de la maison a été posé conformément à la réglementation.

• Les données de branchement électriques indiquées sur la plaque signalétique du lave-vaiselle et celles du secteur doivent concorder.
  N'intercalez jamais de rallonge entre la fiche male du lave-vaisselle et la prise femelle du secteur.
  Pour assurer au lave-vaisselle la stabilité verticale nécessaire, n'installé l'appareil encasirable que sous un plan de travail continu visse aux meubles voisins.

• Une fois l'appareil installé, sa fiche mâle doit demeurer accessible.

• Sur certains modèles seulement: Le boîtier en plastique situé contre la prise d'eau contient une vanne électrique; dans le flexible d'arrivée se trouvent les lignes de branchement électrique. Ne sectionné jamais ce flexible, ne plongez jamais le boîtier en plastique dans l'eau.

Avertissement:

Si I'appareil n'est pas installé dans une
niche et une paroi laterale est donc
accessible, il est nécessaire d'habiller
lateralement la zone des charnières de
porte pour des raisons de sécurité.
(Risque de blessure)
Voues pouvez vous procurer les caches
como accessoire optionnel auprès de
notre SAV ou du commerce spécialise.

Utilisation quotidienne

N'utilisez ce lave-vaisselle qu'a la maison et conformément a sa destination. Cet apparéil n'est pas destiné à un usage professionnel.
- Ne vous asseyez et ne montez jamais sur la porte ouverte. L'appareil pourrait basculer.
L'eau contenue dans le compartment de lavage n'est pas potable.
- Ne rajoutez jamais de solvants dans le compartment de lavage. Risque d'explosion.
Pendant le déroulement du programme, ouvre prudèment la porte. De l'eau risque en effet d'être projetée hors de l'appareil.

Prudence avec les enfants

• Ne laissez jamais les enfants jouer avec le lave-vaisselle ni l'utiliser.
  Rangez le détergent et le liquide de rincege hors de portée des enfants.
  Eloignez les enfants du lave-vaisselle ouvert. Des restes de dédTangent pourraient encore se trouver dedans.

fr

Si le lave-vaisselle est tombé en panne

• Les réparations et interventions ne pourront être effectuees que par un spécialiste.
  Lors des réparations et interventions, voirlez à ce que le lave-vaisse soit débranché du secteur. Débranchez la fiche mâle du secteur ou coupe le disjoncteur/retirez le fusible. Pour débrancher, saisissez la fiche mâle et non pas le cable d'alimentation. Fermez le robinet d'eau.

Mise au rebut de l'appareil

Lorsque l'appareil a fini de servir, rendez-le immédiatement inutilisable pour exclure tout accident ultérieur. Débranchez la fiche mâle, sectionnez le cable d'alimentation et rendez le système de fermeture de la porte inutilisable.
- Débarrasssez-vous de l'appareil en respectant la réglementation.

Avertissement:

Des enfants pouraient s'enfermer dans l'appareil (risque d'asphyxie) ou se mettre dans autres situations.

C'est pourquoi: retirez la prise de secteur, coupez le cable de secteur et l'éliminez. Détruirez la fermeture de la porte de sorte que le porte ne ferme plus.

Achats à réaliser lors de la première mise en service:

-Sel
- Detergent
Liquide de rençage

Utilisez exclusivement des produits appropriés aux lave-vaisse.

Présentation de l'ordinateil

Les figures représentant le bandeau de l'appareil et l'intérieur de l'appareil se trouvent sur la dernière page-volet de la notice. Dépliez s.v.p. ce volet avant de poursuivre la lecture.

Bandeau de commande

1 Interrupteur principal
2 Touche d'ouverture de porte
3Voyant de fin de programme
4 Indicateur de remplissage du sel
5 Indicateur replissage du liquide de rençage*
6 Touches de programmation

* selon le modele

Compartment interieur de l'appareil

20 Panier à vaisselle supérieur avec étagère
21 Panier supplémentaire a couverts pour le panier supérieur
22 Bras rotatif supérieur
23 Bras rotatif inférieur
24 Réservoir à sel spécial, avec indicateur de manque de sel *
25 Selecteur de durete de I'eau
26 Filtres
27 Panier a couverts
Panier a vaisselle inférieur
29 Verrou de fermeture
30 Réservoir de liquide de rincege avec indicateur de replissage du liquide
31 Compartiment a dédTergent
32 Plaque signalétique

• sur certains modèles seulement

Installation d'adoucissage

Pour donner de bons résultats, votre lave-vaisselle a besoin d'eau adoucie, c'est-à-dire pauvre en calcaire, faute de quoi du tartre se déposera sur la vaisselle et sur les parois du compartment de lavage.

Si I'eau dépasse un certain degré de dureté, elle ne pourra être aménée au lave-vaisselle qu'après avoir été adoucie, c'est-à-dire détartrée.

Un sel spécial à verser dans le réservoir du lave-vaisselle permet d'adoucir l'eau. Le réglage donc la quantité de sel requise dépend du degré de durété de l'eau de votre région.

Réglage de l'adoucisseur d'eau

Déterminez la durée de l'eau potable dans votre région: appeleznez votre Compagnie distributrice des eaux ou le service après-vente.
Pour savoir comment régler l'adoucisseur, reférez-vous au tableau des durétés de l'eau.
- Maintenez la touche de programmation B enfoncée puis enclenchez l'appareil. Relâchéz ensuite les touches 1.

Levoyant4clignote et les touches Aet B sallument.

(A la fabrication, l'appareil a ete regle sur la durete 2.)

Tableau de durete des eaux

°dh °Clãftke mmol/			I		Reset
0-6	0-11	0-8	0-1,1	0	○	○	○
7-14	12-25	9-18	1,2-2,5	1	●	○	○
15-21	26-37	19-26	2,6-3,7	2	●	●	○
22-35	38-60	27-44	3,8-6,2	3	●	●	●

• Pour modifier le réglage: Appuyez sur la touche de programmation B.

A chaque pression sur la touche, la valeur de la durete augmente d'une unité (de 0 à 3).

La durée maximale est atteinte une fois que les touches A, B et C sont allumées.

Si vous tentez à nouveau de hausser la durée, les voyageant des touches s'éteignent et la valeur de la durée revient sur 0 (les voyageant restent éteints).

Eteignez l'appareil 1.

L'appareil mémorise la valeur régée.

L'adoucisseur d'eau a besoin d'env. 4 litres d'eau pour se regenerer. De laXE et suivant la valeur sur laquelle est reglee l'adoucisseur, la consommation d'eau par lavage augmente de 0 a 4 litres maximum.

fr

Remplissage du sel spécial

Mode d'action du sel

Pendant le lavage, le sel est automatique-ment amené du réservoir de sel à l'adou-cisseur où il dissout le calcaire.

La pompe évacue cette solution calcaire hors du lave-vaisselle. Ensuite,

I'adoucisseur d'eau est de nouveau pres a recevoir la charge de Sel suivante.

La régénération ne se déroule correctement que si le sel s'est dissout dans l'eau.

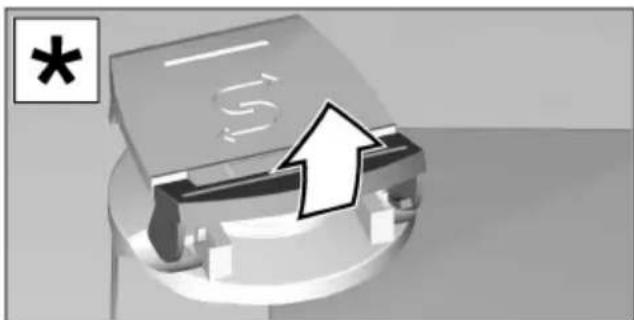

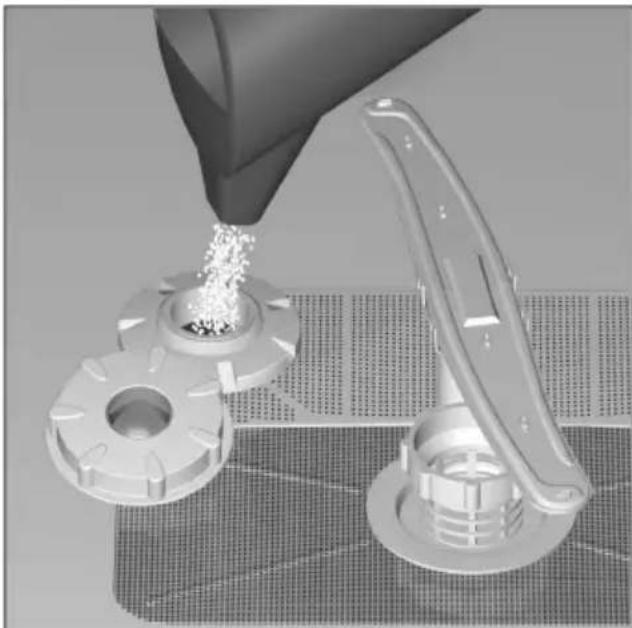

Ouvrez le bouchon fileté du réservoir de sel 24

Avant la première mise en service, versez environ 1 litre d'eau dans le réservoir de sel.

Rajoutez du sel jusqu'à ce que le réservoir soit plein (1,5 kg maxi.).

Pour ce faire, utilisez la burette de remplissage comprise dans les fournitures.

Le sel refoule l'eau qui déborde. Le sel refoule l'eau qui déborde. Pour cette raison, il faudrait que l'ajout de sel ait toujours lieu immédiatement avant d'enclencher le lave-vaisselle. De cette manière, vous obtiendarez que la solution saline débordante soit immédiatement diluée et evacuée. Nettoyer pour finir la zone de replissage des restes de sel et fermer le réservoir. Sur les apparèils possédant un couvercle qui se visse, veiller à ne pas coincer ce dernier.

* selon le modele

L'indicateur de remplissage de sel 4 sur le bandeau commence par s'allumer puis s'eteint au bout d'un moment une fois que la concentration en Sel est suffisamment elevated.

Si vous choisissez «0» comme valeur de réglage, ne remplisse pas le réservoir de sel car l'appareil n'en utilise pas. Si vous choisissez un autre réglage (de «1» à «4»), remplisse le réservoir de sel.

Mise en garde

Ne versez jamais le détergent dans le réserve à sespecial car vous risqueriez de détruire l'adoucisseur d'eau.

Indicateur de manque de sel

Rajoutez du sel des quevoyant de manque de sel 4 s allume sur le bandeau. Sur les modeles sans voyant sur le bandeau, rajoutez du sel des que le point coloré situé dans le couvercle du réservoir de sel 24 n'est plus visible.

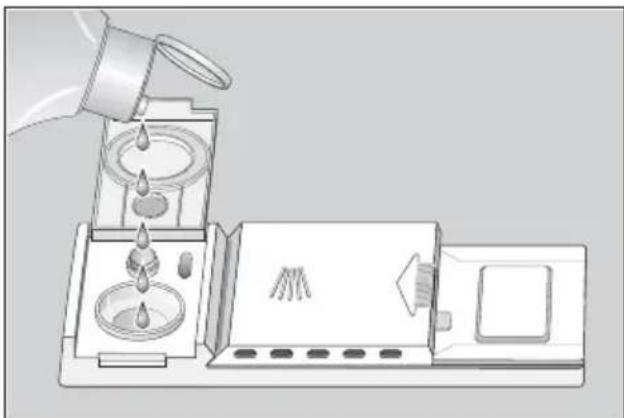

Remplissage du liquide de rençage

L'appareil en fonctionnement consomme du liquide de rincege pour que les verres etincellent et qu'il n'y ait aucune tache sur la vaisselle.

Ouvrez le couvercle du réservoir à liquide de rinceage 30. Pour ce faire, appuyez sur la marque située sur le couvercle du compartment à liquide de rinceage et souvez simultanément le couvercle par la patte à cet effet.

• Versez le liquide de rincege par l'orifice de replissage jusqu'à ce que l'indicateur de replissage de liquide devienne nombre.
  Fermez le couvercle jusqu'à ce qu'il encoche audiblement.

Remarque

N'utilise que du liquide de rincege pour la vaisse.

Régler le dosage du liquide de rinceage

Vous pouvez régler en continu le dosage du liquide de rincege. A la fabrication, le doseur a été régle sur 4.

Ne modifies la position du régulateur de liquide de rincege que si des trainées ou des taches d'eau demeurent sur la vaisselle. Dans le premier cas, reglez le régulateur dans le sens "-", dans le second cas, reglez-le dans le sens "+"

Regulateur de liquide de rincege

Indicateur de manque de liquide de rinceage

Tant que cet indicateur situé dans le bandeau 5 et contre le dispositif de dosage 30 reste nombre, c'est l'indice qu'il y a suffisamment de liquide de rincege.

Indicateur de manque de liquide derinçage

fr

Vaissele inadequate

Nous déconseillons de laver au lave-vaisselle

Les pieces de couvert et de vaisselle en bois car elles se délavent et leur aspect se dénature avec le temps; les colles à bois qu'elles contiennent ne sont pas non plus adaptées aux températures régnant dans le lave-vaisselle. N'y lavez pas non plus les verres et vases à décorrs délicats, en particulier les pieces de vaisselle ancienne impossibles à renouveler. Ces décorrs anciens n'ont pas été prévus pour le lave-vaisselle.

Autres pieces inadaptées: pieces en plastiques sensibles à l'eau très chaude, vaisselle en cuivre et en étain. Les décors en verre, les pieces en aluminium et en argent peuvent se décolorer et palir au lavage en lave-vaisselle. Certaines variétés de verre peuvent s'opacifier après quelques passages dans l'appareil. Par ailleurs, les matériaux très absorbants comme les éponges et serviettes ne sont pas lavables au lave-vaisselle.

Recommendation:

N'achetez désormais que de la vaisselle dont le fabricant confirme son déquation au lave-vaisselle.

Remarque:

Ne lavez jamais au lave-vaisselle les pieces de vaisselles salies par des cendres, de la cire, de laGRAISSSE MINÉRA ou de la peinture.

Verres et vaisselle endomagés

Causes:

Nature et processus de fabrication du verre.
Composition chimique du détergent.
- Température de l'eau et durée du programme sur le lave-vaisselle.

Recommendation:

Utilisez des verres et de la porcelain déclarés inalterabl au lave-vaisselle par son fabricant.
Utilisez un détergent dont l'emballage mentionne qu'il menage la vaisse. Consultez les fabricants de détergent.
- Sélectionnez un programme de courte durée et ayant la plus BASSE température possible.
Pour empêcher qu'ils s'endommagent, sortez les verres et les couverts du lave-vaisse le plus rapidement possible une fois le programme terminé.

Classement de la vaisse

Ranger la vaisse

Retirer manuellement les résidus alimentaires les plus grossiers.
Un prélavage sous l'eau courante est inutile.
Ranger la vaisse de telle sorte que

L'ouverture de tous les recipients (tasses, verres, casseroles, etc.) soit orientée vers le bas.
- Disposer les pieces convexes et concaves inclinées pour que l'eau puisse s'écouler.
- Elle soit en appui vertical sur et ne puisse pas se renverser.
- Elle ne gêne pas la rotation des deux bras pivotants.

Il n'est pas recommandé de laver dans la machine de très petites pieces de vaisselle, car elles pourront facilement tomber des paniers.

Vider le lave-vaisselle

Afin d'eviter que des gouttelettes d'eau tombent du panier supérieur sur la vaisselle placée dans le panier inférieur, il est recommendé de vider d'abord le panier inférieur et ensuite le panier supérieur.

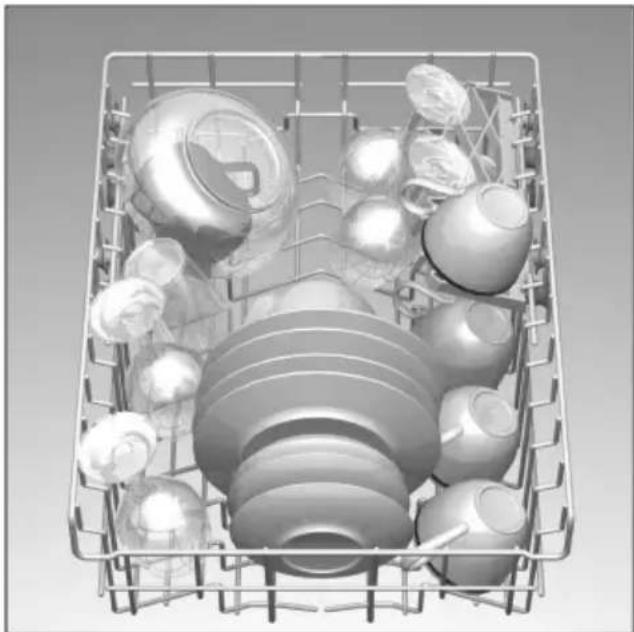

Tasses et verres

Panier à vaisselle supérieur 20

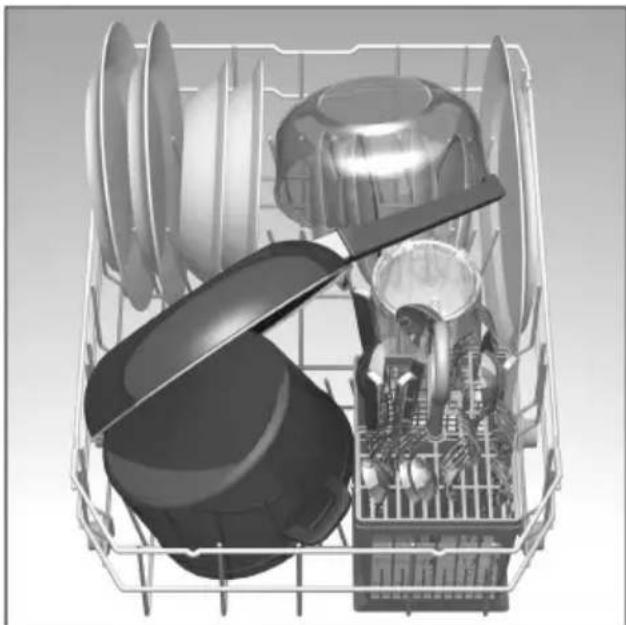

Casseroles

Panier a vaisselle inférieur 28

Couverts

Rangez les couverts sans jamais les trier, les surfaces salies des couverts tournées vers le haut (attention avec les lames de couteaux). De laASFTE, le jet de lavage atteint moins les diverses pieces des couverts.

Pour éviter tout risque de blessure, rangez les pieces longues et pointues ainsi que les couteaux sur l'étagère (selon le modele) ou sur l'étagère à couteaux (envente comme accessoire).

fr

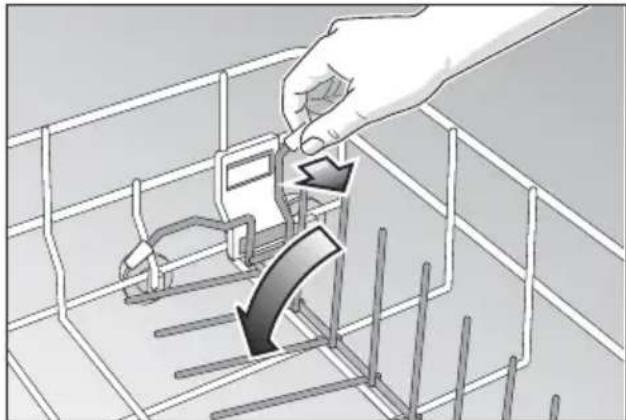

Tiges rabattables

• selon le modele

Les tiges se rabattent pour facilitier le rangement des cassetoles et des grandsols.

Tête pulverisatrice pour plaque à pâtisserie *

* selon le modele

Examinez les croquis imprimés au revers de la couverture.

Vous pouvez nettoyer les grandes plaques à l'aide de cette tete pulvérisatrice. Dans ce but, retirez le panier supérieur et installez la tete pulvérisatrice comme le montre le dessin. Afin que le jet puisse atteindre toutes les pieces, veillez ranger les plaques à pâtisserie comme le montre la figure (2 plaques à pâtisserie et 2 grilles maxi.).

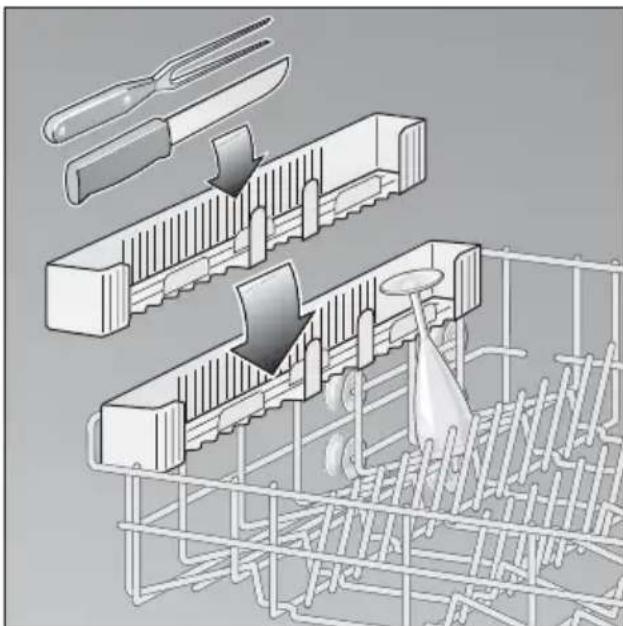

Etagère à couteaux *

* selon le modele

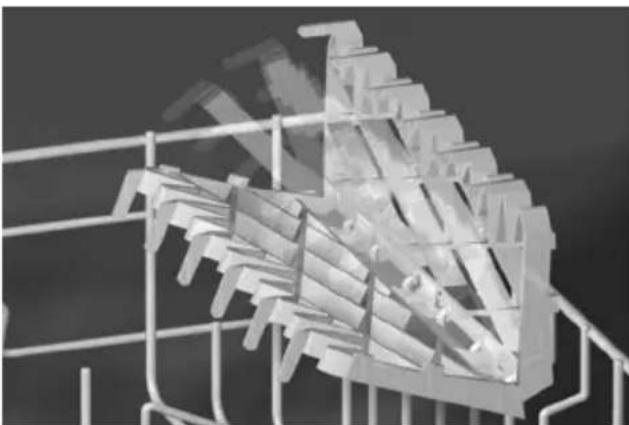

L'étagère *

• sur certains modèles seulement Appuyez les verres hauts et les verres à pied contre le bord de l'étagère, pas contre la vaisse.

Les verres, les tasses et les grands bolse se rangent sur I'etagere du haut. Vous pouvez faire basculer I'etagere dans les deux sens.

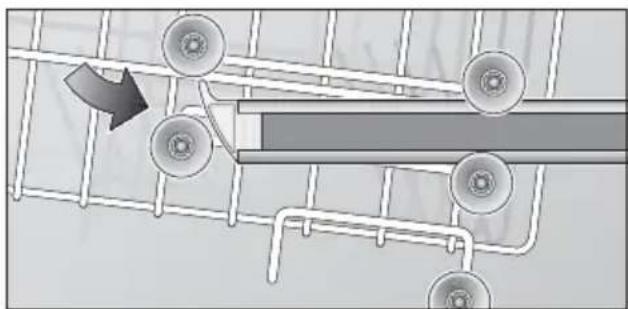

Modifier la hauteur des paniers*

• sur certains modèles seulement

Afin d'obtenir davantage de place pour ranger les pieces de vaisselle hautes, vous pouvez placer le panier à vaisselle supérieur soit sur les roulettes supérieures, soit sur les roulettes inférieures.

Detergent

Remarques concernant le dédTergent

Votre lave-vaisselle permet d'utiliser les détergents de marque en vente dans le commerce, liquides, en poudre ou encore sous forme de PASTILLES. N'utilise jamais de liquide pour la vaisselle à la main.

Trois types de détergents sont actuellément en vente sur le marché:

1. Detergents phosphatés et chlorés
2. Detergents phosphatés non chlorés
3. Detergents non phosphatés et non chlorés

Si vous utilisez un dédTangent sans phosphate et si l'eau de votre région est dure, des dépôts risquent plus facilement de se former sur la vaissele et les parois du recipient. Pour y remedier, ajoutez plus de dédTangent.

Les détergents non chlorés ont un moindre effet blanchissant. Le brunissement par le thé ou les décolorations de pieces en plastique risquent d'être plus importants.

Poury remédier:

• Utilisez un programme de lavage plus puissant ou
• Ajoutez plus de détergent ou
• Utilisez un dédTangent au chlore.

Une mention sur le paquet de détergent indique si ce dernier est ajusté à la vaissele en argent.

Si vous avez des renseignements à demander au sujet des détergents, nous conseillons de vous adresser aux services-conseils des fabricants.

fr

Compartment à détermagent avec graduation

La graduation visible dans le compartment à détergent vous aide à verser la bonne quantité de détergent. Jusqu'au trait inférieur, le compartment a une contenance de 15 ml, et de 25 ml jusqu'àu train median. Le compartment plein contient 40 ml.

Remarque:

Si le compartment est encore fermé, actionnez le verrou de fermeture pour l'ouvrir.

Remplir de détergent

• Verser le détergent dans le compartment 31.

Pour doser correctement le détergent, veuillez respecter les consignes du fabricant imprimées sur le paquet.

Conseil-economie

Si vous vaisselle est peu sale,
vous pouvez diminuer la
quantité de détergent indiquée.

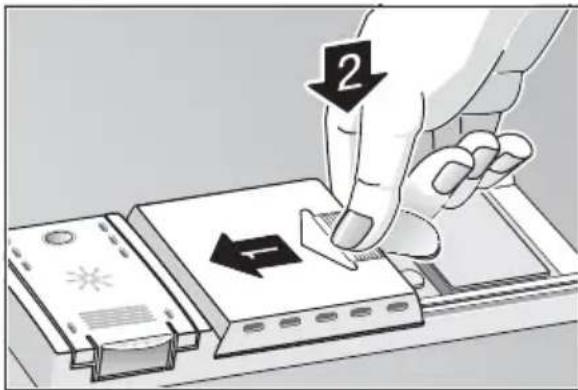

• Refermez le couvercle du compartment à détergent. Dans ce but (1), faites coulisser son couvercle et (2), en fin de course, appuyez légarement dessus. Le cliquetis de la fermeture doit bien se faire entendre.

Si vous utilisez du detergent en pastilles, placez-les aux endroits recommendés sur leur paquet (par ex. dans le panier à couverts, dans le compartment à detergent, etc.). En cas d'utilisation de detergent sous forme de pastilles, veillez à ce que le couvercle du compartment à detergent soit refermé.

ATTENTION! - INDICATIONIMPORTANT

POURL'UTILISATION DE PRODUITS DE LAVAGE COMBINES

CHER CLIENTE, CHER CLIENT

Si vous utilisez des produits de lavage combinés qui suppliment l'emploi p.ex. de liquides de rincege ou de sel, veuillez respecter les indications importantes suivantes:

Certain produits avec produit de rinceage intégré ne produitent leur effet optimal que lors de certains programmes.

En cas d'appareils avec des programmes automatiques, de tels produits ne produitent souvent pas l'effet youlu.

Des produits supprimant l'utilisation de Sel regénérant ne sont utilisables qu'à l'intérieur d'une certaine plage de durété de l'eau.

Si vous désirez utiliser ces produits combinés, veuillez tire attentivement leur mode d'emploi ou les indications eventuelles sur l'emballage!

En cas de doute, adressez-vous au fabricant du produit de lavage, en particulier en cas de:

vaisselle très mouillée à la fin du programme.

traces de calcaire sur la vaisselle.

En cas de réclamations directement liées à l'utilisation de ces produits, nous déclinons toute garantie!

Tableau des programmes

Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaître exactement les programmes offerts par votre apparéil, reportez-vous à son bandeau de commande.

Type de vaisseille

Parex.

porcelaine, cassetoles, couverts, verres, etc.

Résistante

Mixte

Type de
résidus
alimentaires,
par ex. de

Quantité de résidues alimentaires

Etat des résidus alimentaires

Programme de lavage

Soupes, soufflés,
saues, pommes de
terre, pâtes, riz, oeufs,
plats rohis

Grande

Très adhérents

Soupes, pommes de terre, pates, riz, oeufs, plats rotis

Faible

Peu adhérents

Café, gâteaux, lait, charcuterie, boissons froides, salades

Très faible

Passer la
vaisselle
sous le
robinet si
elle doit
sejourner
plusieurs
jours dans le
lave-vaisselle
e avant le
lavage.

Intensif 70^

Normal 65^

Eco 50^

Rapide 35^

Prélavage

Déroulement du programme

Prélavage 50^

Nettoyage 70^

Rinçage intermédiaire

Rinçage intermédiaire

Rinçage avec produit 70^

Sechage Sechage

Prelavage

Prelavage

Rinçage intermédiaire

Rinçage intermédiaire

Rinçage avec produit 65°

Nettoyage 50^

Rinçage intermédiaire

Rinçage avec produit 65^

Sechage

Nettoyage 35°

Rinçage intermédiaire

Rincage aveo
produit 55^

Prelavage

Données du programme

Duration in minutes

Avec échangeur thermique

Sans échangeur thermique

Consummation en kWh

Avec échangeur thermique

Sans échangeur thermique

Consommation d'eau en litres

Valeurs mesurées en laboratoire, conformes à la norme europeenne EN 50242

102

100

1,45

1,50

20

100

98

1,25

1,30

20

115

92

0,74

0,88

12

24

24

0,60

0,60

12

15

13

0,12

0,12

5

Laver la vaisselle

Sélection du programme

Le type de vaisselle, la quantité et l'état des résidus alimentaires vous permettent, en consultant le tableau des programmes, de déterminer celui dont vous avez besoin.

Le déroulement du programme et les données qui lui correspondent se trouvent au bas du tableau des programmes.

Exemple:

En presence de vaisselle mixte
comportant de nombreux résidus
alimentaires tres adhérents, vous aurez
besoin du programme «Normal»

Conseil-economie

Si le lave-vaisselle est peu charge, le programme immédiatement inférieur suffit bien souvent.

Données de programme

Les données de programme énoncées ci-après se réfère à des conditions normales.

Les paramètres suivants:

Quantités variables de vaisselle
- Température d'arrivée de l'eau
- Pression dans les conduites d'eau
- Température ambiente
Variations de la tension secteur
- Et les tolérances propres au lave-vaisse (par ex. la température, la quantité d'eau...)

peuvent provoquer des déviations assez importantes.

La consommation d'eau se refere a une durée de l'eau reglee sur 2.

Enclenchement de l'appareil

Ouvrez le robinet d'eau.
- Enclenchez l'interrupteur principal 1. L'indicateur de fin de programme 3 s'allume.
Appuyez sur la touche de
programmation 6.Indicateur de fin
de programme 3 sieteint.
Levoyant du programme choisi
s'allume.
Fermez la porte. Le programme se met en marche et se déroule automatiquement.

Fin du programme

Le programme est terminé une fois que le voyant de fin de programme 3 et le voyant du dernier programme accomplis s'allument.

Mise hors service de l'appareil

Quelques minutes après la fin du programme:

• Ouvrez la porte une fois le programme terminé.
  Eteignez I'apapreil 1.
  Fermez le robinet d'eau (opération inutile si le lave-vaisse est equipope d'une vanne Aquastop).
• Une fois la vaisselle refroidie, retirez-la.

fr

Interruption d'un programme

• Ouvrez la porte. Attention, il se peut que l'eau éclabousse et coule de l'appareil. Attendez que le bras d'aspersion se soit immobilisé avant d'ouvrir la porte en grand.
  Eteignez l'appareil 1.
  Le témoin lumineux s'eteint. Le programme reste en mémoire.
• Si le lave-vaisselle est raccordé à l'eau chaude ou s'il a déjà chauffé et que vous avez ouvert la porte, laissez-la d'abord entrebaillée quelques minutes puis refermez-la.

Si vous ne le faites pas, elle risque de s'ouvrir toute seule sous l'effet de la dilatation.

Pour poursuivre le déroulement du programme, réenclenchez l'appareil puis fermez la porte.

Abandonner le programme (Reset)

• Seulement apparéil enclenché: Appuyez simultanément sur les touches A et C pendant 3 secondes environ.
  Le programme se déroule pendant 1 minute environ. Levoyant de fin de programme et levoyant du dernier programme accompli s'allument.
• Eteindre l'appareil 1 une fois le programme executé.
  Fermer le compartmente a detergent 31

Pour faire redémarrer l'appareil, enclenchez l'interrupteur principal 1 puis sélectionnez le programme désire.

Changement de programme

Une fois l'appareil enclenché, vous pouvez changer de programme tant que vous n'avez pas fermé la porte de l'appareil.

Si une fois porte fermée vous devez changer de programme, l'appareil exécuté jusqu'à la fin les programmes qu'il avait déjà commencés (par ex. Lavage).

Nettoyage et entretien

Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous economiserez de l'argent et de l'envervement. Pour cette raison, examinez de temps en temps soignement l'intérieur de votre lave-vaisselle.

Etat général de l'appareil

• Vérifiez si le compartment de lavage présente des dépôts de graisse et de tartre.
  Si vous trouvez de tels dépôts:
  Lavez la machine à fond avec du dédTergent.

Sel spécial

Contrôlez l'indicateur de manque de sel 4 et 24. Rajoutez du sel spécial si nécessaire.

Liquide de rinçage

Sur le bandeau, vérifie l'indicateur 5 de replissage du liquide de rincege et le niveau de ce liquide dans son réservoir 30. Rajoutez-en le cas échéant.

Filtres

Les filtres 26 empêchent les souillures grossières contenues dans l'eau de rincege de s'approcher de la pompe. Ces souillures peuvent parfois boucher les filtres.

• ÀpRES chaque rincage, vérifiez si les filtres presentent des résidus alimentaires; le cas échéant, nettoyez-les.
• ÀpRES avoir détaché le microfiltrre en le tournant, vous pouvez extraire l'ensemble filtrant. Enlevez les résidus puis nettoyez les filtres sous l'eau courante.
• Remettez l'ensemble filtrant en place puis vissez à fond le microfiltre.

Crible à résidus grossiers/très fins

Bras pivotants

Le tartre et les impuretés en suspension dans l'eau de vaisselle peuvent boucher les buses; les dépôts risquent, eux, de bloquer les bras pivotants 22 et 23.

• Vérifiez si des résidus alimentaires bouchent les buses de sortie des bras pivotants.
  Le cas échéant, soulevez le bras rotatif inférieur 23.
• Dévissez le bras rotatif supérieur [22].
• Nettoyez les bras rotatif sous l'eau du robinet.
• Faites réencranter le bras rotatif inférieur et revissez le bras rotatif supérieur.

Bras pivotants

fr

Pompe de vidange

Les résidus alimentaires grossiers en suspension dans l'eau de vaisse et qui n'ont pas ete retenus par les cribles peuvent bloquer la pompe de vidange. L'eau n'est plus vidangee et noie le crible. Dans ce cas la:

Enlever I'eau avec une louce.
Retirer les cribles 26.
- Défaire la vis (Torx T 20) du couvercle puis retirer ce dernier.
- Contrôler la présence eventuelle de corps étrangers à l'intérieur du carter de pompé,sterol le cas échéant les corps étrangers.
- Remetre le couvercle en place et le verrouiller.
- Remetre les cribles en place et les verrouiller.

Detection des pannes

Remédier soi-même aux petites pannes

L'expérience montre que la plupart des dérangements survenant à l'utilisation quotidien peuvent être supprimés sans avoir à appeler le service après-vente. Ceci économise evidemment des frais et remet rapidement l'appareil en bon fonctionnement. Le recapitatatif ci-après vous aidera à tracer les causes des dérangements.

Dérangements

… à l'enclement

L'appareil ne démarre pas

Fusibles de la maison grillés.
Fiche male de l'appareil debranche de la prise secteur.
- Porte de l'appareil incorrectement fermée.
- Touche de programmation pas enforcée.
- Robinet d'eau pas ouvert.
Filtre du flexible d'arrivée d'eau bouché. Le crible se trouve sur le raccord de l'Aquastop et du flexible d'arrivée d'eau.

Attention

Souvenez-vous en: les réparations ne doivent être effectuees que par un spécialiste. Des réparations in expertes s'assortissant d'un risque de dégats considérables et peuvent mettre en danger la vie de l'utilisateur.

... sur l'appareil

Le bras pivotant inférieur tourne difficilement

• Bras bloqué par des couverts ou par des résidus alimentaires.

Le couvercle du compartment à détergent refuse de se fermer

• Compartiment de dosage excessivement rempli.

• Mécanisme bloqué par des restes de dénergent collés.

• Les voyants de contrôle ne s'éteignent pas après le lavage

Interrupteur principal encore enclenché.

• Àprous le lavage, des restes de détermagent collent dans le réservoir de dosage

Le réservoir de dosage était mouillé au moment où vous l'avez rempli. Ne versez le détergent que dans le réservoir sec.

L'eau ne s'écoule pas à l'égout en fin de programme

• Flexible de vidange bouché ou plié.
  Pompe de vidange bloquée.
• Les filtres sont bouchés.
  Le programme n'est pas encore terminé. Attendez la fin du programme (levoyant de fin de programme est allumé).
  Effectuez la fonction «Reset».

... lors du lavage

Production inhabituelle de mousse

• Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinceage.
  Du produit de rinceage repandu peut conduire à une formation excessive de mousse lors du processus de rinceage suivant, c'est pourquoi enlevez le produit de rinceage repandu avec un chiffon.

L'appareil s'arrête pendant le lavage

Coupure de courant.
Alimentation en eau coupée.

• Bruits de percussion pendant le lavage

Le bras pivotant percute des pieces de la vaisse.

• Cliquetis pendant le lavage

• Pièces de vaisselle incorrectement rangees.

• Les vannes de replissage émettent un bruit de claquement

• Ceci est d'au trace de la conduite d'eau domestique et n'influe aucunement sur le fonctionnement de la machine. Aucun remede possible.

fr

...vaisselle mal lavée

• Des résidus alimentaires adherent contre la vaisselle

Vaiselle mal rangee, les jets d'eau n'ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
- Les pieces de vaissele se touchent.
- Vous n'avez pas assez mis de détergent.
- Vous avez besoin un programme de lavage pas assez puissant.
Une piece de vaisselle a empêché la rotation du bras pivotant.
- Des résidus alimentaires obstruents les buses du bras pivotant.
- Les filtres sont bouchés.
- Filtres incorrectement installés.
Pompe de vidange bloquée.

• Les pieces en plastique se décolorent

• Vous n'avez pas versé assez de détergent.
  Le dédTergent a un effet blanchissant insuffisant. Utilisez un dédTergent avec agent de blanchiment chloré.

• Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile laiteux

• Vous n'avez pas versé assez de détergent.

• Quantité de liquide de rincege régée trop faible.
• Vous n'avez pas versé de Sel spécial dans l'appareil bien que I'eau soit très dure.
  L'adoucisseur d'eau est regle trop bas.
• Vous n'avez pas correctement visse le couvercle du réserve de sel.
  Si vous avez utilise un détermagent sans phosphate, essayez-en au phosphate.

La vaisse ne sèche pas

• Vous avez besoin un programme sans sechage.
• Vous avez regle le liquide de rincege sur une trop faible quantite.
• Vous avez sorti la vaiselle trop tôt.

Les verres nétincellent pas

• Vous avez regle le liquide de rincege sur une trop faible quantite.

• Les traces de thé ou de rouge à levres ne sont pas complètement parties

Le dédTangent a un effet blanchissant insuffisant.
- Température de lavage régée trop basse.

• Traces de rouille sur les couverts

Couverts imparfaitement inoxydables.
Teneur en Sel de I'eau de lavage excessive.

Couvercle du réservoir de sel pas visse à fond.
- Vous avez repandu trop de sel lors du replissage de son réservoir.

• Les verres prennant un voile opaque et se décolorent.
  Les revêtements indésirables refusent de partir

• Vous avez verse un dédTangent inapproprié.

• Ces verres ne sont pas lavables au lave-vaisse.

• Les verres et les couverts représentent des stries, les verres prennant un aspect métallique

Le dosage du liquide de rincege est regle trop elevated.

Appeler le service après-vente

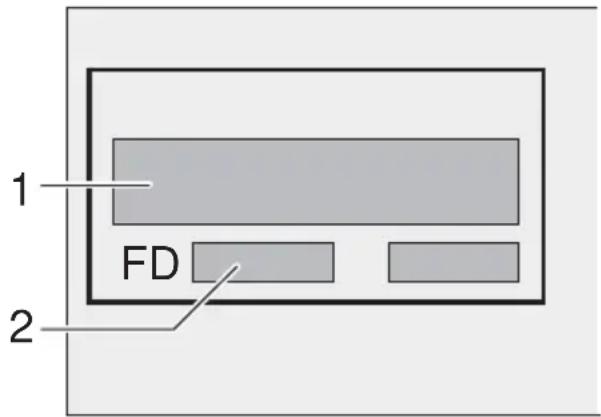

Si vous ne parvenez pas à supprimer la panne, veuillez vous adresser au service après-vente. Vous trouvez z'adresse et le numero de téléphone du service après-vente dans le repertoire d'agences du SAV ou dans l'annuaire. Lors de votre appel, veuillez indiquer le numero de l'appareil (1) et son numero FD (2). Tous deux se trouvent sur la plaque signalétique située contre la porte de l'appareil.

Attention

Nous vous rappelons qu'en cas de mauvaise utilisation ou d'un des dérangements décrits, la visite d'un technicien du SAV n'est pas gratuite, même pendant la période de garantie.

Remarques

Remarque concernant la mise au rebut

Les apparèils usages ne sont pas des déchets dénués de valeur. Une mise au rebut respectue de l'environnement permet de récapérer de précieuses matières premières.

Lorsque l'ancien apparéil a fini de servir, débranche sa fiche mâle de la prise de courant, sectionnez son cable d'alimentation puis retirez-le avec la fiche. Détruisez la serrure de la porte. Vous évitez ainsi que les enfants ne s'enferment accidentellement à l'intérieur de l' apparéil et risquent leur vie.

Pour vous parvenir, cet apparéil a été conditionné dans un emballage destiné à le protégger. Tous les matériaux constitutifs de l'emballage sont compatibles avec l'environnement et recyclables.

Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Ne laissez pas les enfants jouer avec l'emballage et les pieces qui le constituent. Ils risquent de sétouffer dans les cartons pliants et les feuilles plastiques.

Pour obtenir les coordonnées du centre de recyclage ou rapporter l'ancien apparéil et l'emballage, veuillez consulter votre revendeur ou l'administration de votre municipalité.

fr

Généralités

• Les apparèils intégrés installés sous un plan de travail doivent être protégés du renversement, par exemple en les vissant au mur ou en les installant sous un plan de travail continu visse aux meubles voisins.
• Version pour la Suisse seulement: l'appareil s'encastre simplement entre les parois en bois ou en plastique constitutives d'une cuisine intégrée. Si l'appareil n'est pas relié au secteur par une fiche mâle, il faut, pour satisfaire aux prescriptions de sécurité en vigueur, installer côté secteur un dispositif de coupure tous pôles représentant une ouverture d'au moins 3 mm entre contacts.

Installation

Pour que le lave-vaisselle fonctionne correctement, il faut qu'il soit installé dans les règles de l'art. Les paramètres des réseaux d'alimentation et d'évacuation de l'eau ainsi que ceux du secteur électrique doivent concorder avec les critères exigés par l'appareil. Ces critères sont enoncés aux paragraphs suivants ainsi que dans les notices de montage.

Lors du montage, veuilles respecter la chronologie des opérations suivantes:

• Vérifiez l'appareil à la livraison
  -Installez-le
  Raccordez l'appareil à l'égout
  Raccordez l'appareil à l'eau potable
  Raccordez l'appareil au secteur.

Livraison

A la fabrication, votre lave-vaisselle a fait l'objet d'un contrôle fonctionnel complet confirmant son fonctionnement impeccable. De petites taches d'eau sont restées de ce contrôle. Elles disparaisent au premier lavage.

Installation

Pour connaître les cotes d'encombrement du lave-linge, referez-vous à la notice de montage. À l'aide de ses pieds régables, ajustez son horizontalité. Veillez à ce que l'appareil n'oscille pas sur ses pieds.

Raccordement à l'égout

La notice de montage spécifique les étapes de raccordement nécessaires. Monter le cas échéant un siphon avec manchon d'écoulement. A l'aide des pieces accompagnant le lave-linge, raccordez l'appareil au manchon d'écoulement du siphon.

Raccordement à l'eau potable

Raccordez le lave-linge au robinet d'eau à l'aide des pieces fournies avec l'appareil et conformément à la notice de montage.

Pression de I'eau:

0,5 bar minimum, 10 bars maximum. Si la pression du réseau depasse 10 bars, intercalez un détendeur.

Débit d'arrivée d'eau:

10 litres/minute minimum.

Température de l'eau:

Utilisez de préférence de l'eau froide. L'eau chaude ne doit pas dépasser 60^ maxi. à l'arrivée.

Raccordement electrique

Raccordez l'appareil uniquement à une prise à contacts de terre conforme, branchée sur du courant alternatif 230 V. La plaque signalétique [32] Indique le type de fusible requis.

La prise de courant doit se trouver a proximé du lave-vaisselle.

S'il faut rallonger le cable de raccordement, ne pas le sectionner à son entree dans la fiche male. Le bornier de raccordement, au dos de l'appareil, permet de changer le cable en entier.

En cas d'utilisation d'un disjoncteur différentiel, n'utiliser qu'un type arborant le label Aseul un disjoncteur de ce type garantit sa conformite à la reglementation en vigueur.

Démontage

Respecter impératifement l'ordre de démontage suivant: tout d'abord, débranchez complètement l'appareil du secteur.

Débranche la fiche mâle de la prise de courant.

Fermez l'arrivée d'eau.

Débranche les flexibles d'écoulement et d'arrivée d'eau.

Retirez les vis de fixation se trouvant sous le plan de travail. Le cas échéant, démontez la plinthe.

Tirez l'appareil vers vous et faites suivre prudemment le flexible pour qu'il ne se coince pas.

Transport

Videz le lave-vaisselle. Fixez les pieces mobiles. Transportez toujours l'appareil à la verticale.

• Si vous couchez l'appareil, l'eau résiduelle peut pénétre dans les organes de commande et perturber ultérieurement le déroulement des programmes.
• Pour vider l'appareil, procédez comme suit:

Ouvrez le robinet d'eau.
- Enclenchez l'appareil.
- Sélectionner le programme A.
-Attendez 4 minutes environ.
- Appuyez simultanément sur les touches et pour terminer le programme.
- Attendez une minute de plus puis éteignez l'appareil.
Fermez le robinet d'eau.

Précautions contre le gel

Si vous placez l'appareil dans une piece où il risque de geler (par ex. dans une résidence secondaire), videz-le entierement (voir Transport).

Fermez le robinet d'eau, débranchez le flexible d'arrivée d'eau puis laissez s'écouler l'eau qu'il contenait.
