Produkttyp	Einbaugeschirrspüler
Marke	Gaggenau
Modell	GI 215145
Abmessungen (H x B x T)	815-875 x 600 x 550 mm (verstellbar)
Nettogewicht	Ca. 45 kg
Stromversorgung	230 V, 50 Hz, 10 A
Maximale Leistungsaufnahme	1,50 kWh (Intensivprogramm 70°)
Wasserdruck	0,5 bis 10 bar
Besteckkapazität	12 bis 14 Maßgedecke (Schätzung)
Waschprogramme	Intensiv 70°, Normal 65°, Eco 50°, Schnell 35°, Vorspülen
Wasserverbrauch (Eco-Programm)	12 Liter
Dauer des Eco-Programms	115 min (mit Wärmetauscher) / 92 min (ohne)
Geräuschpegel	Ca. 46 dB(A) (Schätzung)
Wasserenthärter	Ja, einstellbar von 0 bis 3 (je nach Härte)
Salzbehälter	Fassungsvermögen max. 1,5 kg
Klarspülbehälter	Ja, Dosierung einstellbar
Körbe	2 Körbe + Besteckkorb, oberer Korb höhenverstellbar
Material Innenbehälter	Edelstahl
Sicherheitsfunktionen	Kindersicherung, automatische Abschaltung, Überlaufschutz
Anzeigen	Programmende, Salz mangel, Klarspül mangel
Mitgeliefertes Zubehör	Einfüllflasche, Messerablage (je nach Modell)

Häufig gestellte Fragen - GI 215145 GAGGENAU

Wie stelle ich den Wasserenthärter ein?

Halten Sie die Taste B gedrückt und schalten Sie das Gerät ein. Lassen Sie los, dann drücken Sie B, um die Härte von 0 auf 3 zu erhöhen. Die Einstellung hängt von der Härte Ihres Wassers ab (siehe Tabelle in der Anleitung).

Wie fülle ich den Salzbehälter?

Öffnen Sie den Deckel des Behälters (24). Vor dem ersten Gebrauch 1 Liter Wasser einfüllen. Spezialsalz hinzufügen, bis der Behälter voll ist (max. 1,5 kg). Verwenden Sie die mitgelieferte Einfüllflasche. Gut verschließen.

Was tun, wenn die Salzanzeige weiterhin leuchtet?

Die Anzeige zeigt an, dass der Salzbehälter leer ist. Fügen Sie Spezialsalz hinzu. Nach dem Auffüllen kann die Anzeige einige Minuten lang leuchten, bis die Konzentration ausreichend ist.

Wie stelle ich die Dosierung des Klarspülers ein?

Drehen Sie den Regler im Behälter (30). Bei Wasserflecken die Dosierung verringern (Richtung -); bei anhaltenden Flecken erhöhen (Richtung +). Die Werkseinstellung ist 4.

Das Wasser läuft am Ende des Programms nicht ab, was tun?

Überprüfen Sie, ob der Ablaufschlauch geknickt oder verstopft ist. Reinigen Sie die Filter (26). Wenn die Ablaufpumpe blockiert ist, entfernen Sie die Filter, schrauben Sie den Pumpendeckel ab und entfernen Sie Fremdkörper.

Warum bleibt mein Geschirr schmutzig?

Stellen Sie sicher, dass sich die Sprüharme frei drehen und die Düsen nicht verstopft sind. Überprüfen Sie, ob Sie genügend Reinigungsmittel verwenden und das Programm geeignet ist. Ordnen Sie das Geschirr neu an, damit das Wasser alle Oberflächen erreicht.

Kann ich Reinigertabs verwenden?

Ja, legen Sie sie in das Reinigungsmittelfach (31) oder gemäß den Anweisungen des Herstellers. Stellen Sie sicher, dass der Deckel gut geschlossen ist. Bei Kombi-Tabs lesen Sie die Empfehlungen.

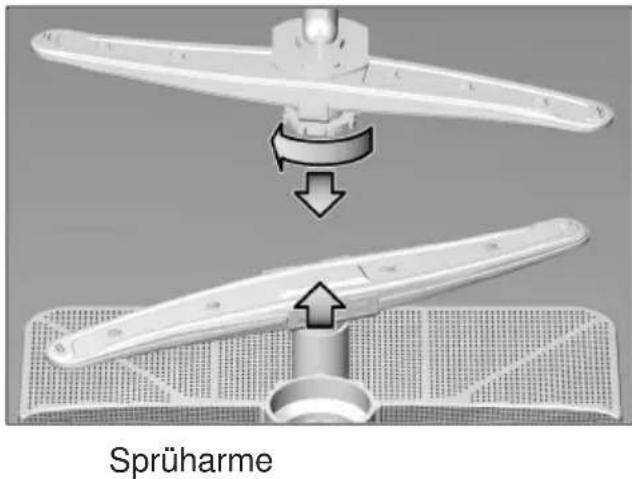

Wie reinige ich die Sprüharme?

Heben Sie den unteren Sprüharm (23) an und schrauben Sie den oberen Sprüharm (22) ab. Reinigen Sie sie unter fließendem Wasser, um die Düsen zu entblocken. Wieder einsetzen und festschrauben.

Das Gerät startet nicht, was überprüfen?

Überprüfen Sie, ob die Tür richtig geschlossen ist, der Hauptschalter eingeschaltet, das Programm ausgewählt und der Wasserhahn geöffnet ist. Kontrollieren Sie auch die Sicherungen im Haus.

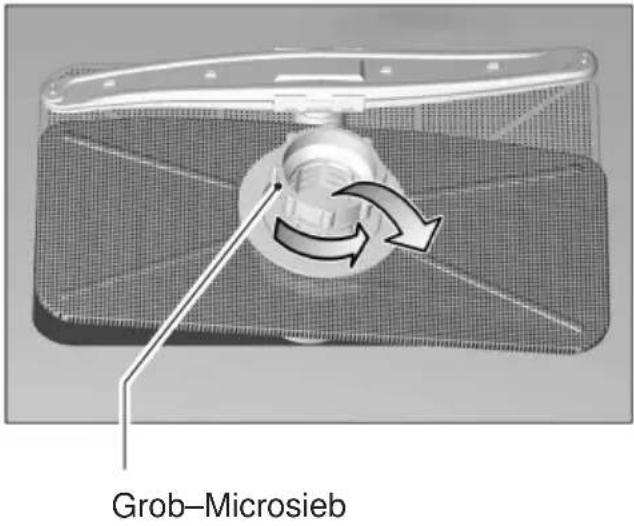

Wie pflege ich die Filter?

Überprüfen Sie nach jedem Spülgang die Filter (26). Schrauben Sie den Mikrofilter ab und entnehmen Sie die gesamte Einheit. Unter fließendem Wasser reinigen, dann wieder einsetzen und fest einschrauben.

BEDIENUNGSANLEITUNG GI 215145 GAGGENAU

de Inhaltsverzeichnis

Sicherheitshinweise 3.

Gerat kennen lernen 4. .

Enthärtungsanlage 5. .

Spezialsalz einfllen 6. . . .

Klarspuler einfllen 7.

Nicht geeignetes Geschirr 8..

Geschirr einordnen 9.

Reiniger 11.

en Index

Safety information 24 Detergents 32

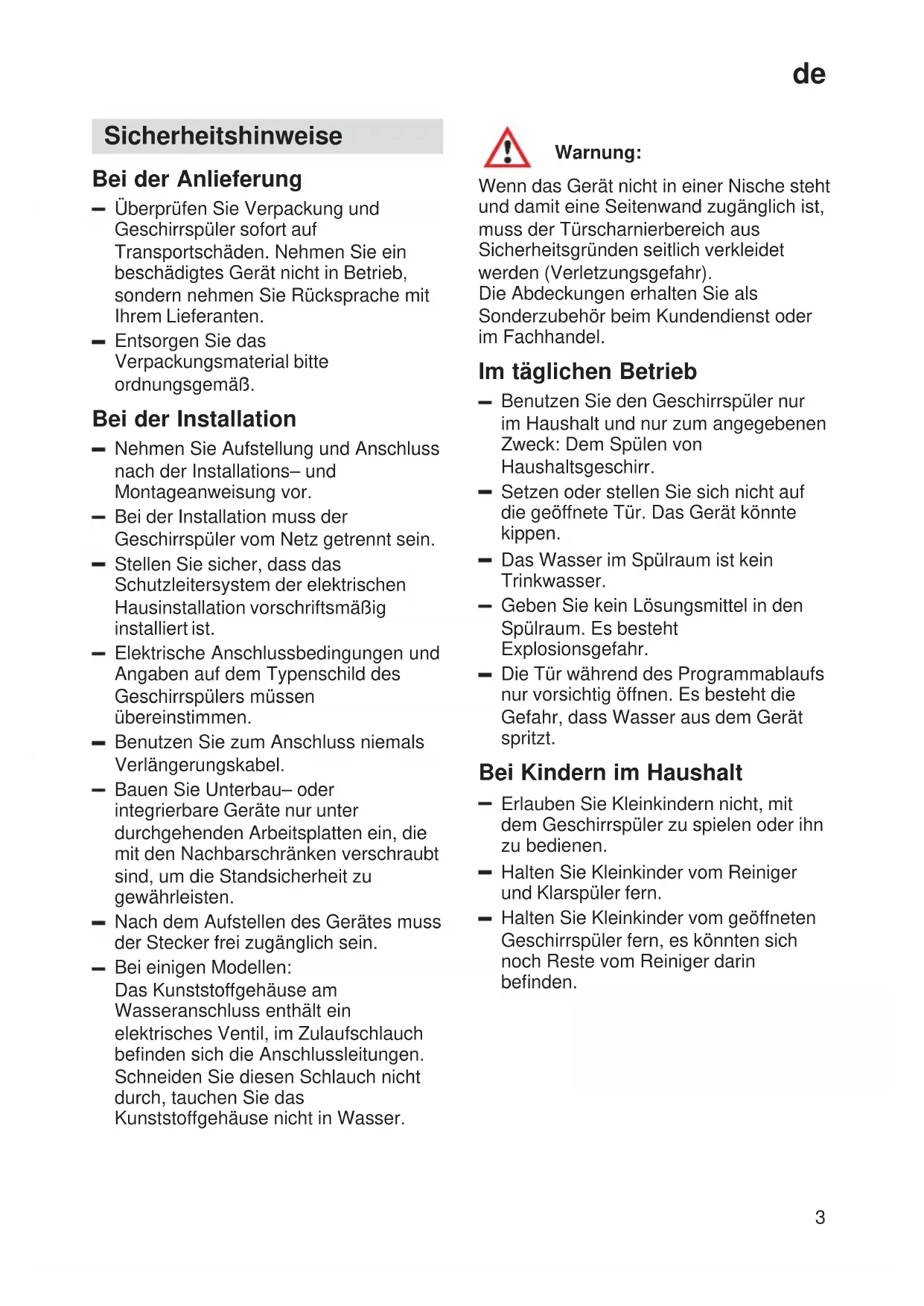

• Überprüfen Sie Verpackung und Geschirrspulern sofort auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb, sondernephemNehmenSieRucksprache mit Ihrem Lieferanten.
  Entsorgen Sie das Verpackungsmaterialitte ordnungsgemäß.

Bei der Installation

• Nehmen Sie Aufstellung und Anschluss nach der Installations- und Montageanweisung vor.
• Bei der Installation muss der Geschirrspuler vom Netz getrennt sein.
• Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmaßig installiert ist.
  Elektrische Anschlussbedingungen und Angaben auf dem Typenschild des Geschirrspulers müssen übereinstimmen.
• Benutzen Sie zum Anschluss niemals Verlängerungskabel.
  Bauen Sie Unterbau- oder integrierbare Geräte nur unter durchgehenden Arbeitsplatten ein, die mit den Nachbarschränken verschraubt sind, um die Standsicherheit zu gewährleisten.
• Nach dem Aufstellen des Gerätes muss der Stecker frei zugänglich sein.
• Bei einigen Modellen: Das Kunststoffgehäuse am Wasseranschluss enthalt ein elektrisches Ventil, im Zulaufschlauch befinden sich die Anschlussleitungen. Schneiden Sie diesen Schlauch nicht durch, tauchen Sie das Kunststoffgehäuse nicht in Wasser.

Warning:

Wenn das Gerät nicht in einer Nische steht und damit eine Seitenwand zugänglich ist, muss der Turscharnierbereich aus Sicherheitsgründen seitlich verkleidet werden (Verletzungsgefahr). Die Abdeckungen erhalten Sie als Sonderzubehor beim Kundendienst oder im Fachhandel.

Im täglichen Betrieb

• Benutzen Sie den Geschirrspüler nur im Haushalt und nur zum angegebenen Zweck: Dem Spülen von Haushaltsgeschirr.
• Setzen oder stellen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.
  Das Wasser im Spultraum ist kein Trinkwasser.
• Geben Sie kein Lösungsmittel in den Spülraum. Es besteht Explosionsgefahr.
  Die Tur während des Programmablaufs nur vorsichtig öffnen. Es besteht die Gefahr, dass Wasser aus dem Gerät spritzt.

Bei Kindern im Haushalt

Erlauben Sie Kleinkindern nicht, mit dem Geschirrspuler zu playen oder ihn zu bedienen.
- Halten Sie Kleinkinder vom Reiniger und Klarspuler fern.
- Halten Sie Kleinkinder vom geöffneten Geschirrspüler fern, es konnten sich noch Reste vom Reiniger darin befinden.

de

Bei auftretenden Schäden

• Reparaturen und Eingriffe)durenur durch den Fachmann ausgeführterwenden.
• Bei Reparaturen und Eingriffen muss das Gerät vom Netz getrennt sein. Netzsteckerziehen oder Sicherung ausschalten.Am Netzsteckerziehen, nicht am Anschlusskabel.Wasserhahn zudrehen.

Beiderentsorgung

• Machen Sie ausgediente Geräte sofort unbrauchbar, um spätere Unfälle damit ausschlussgeben.
  Führer Sie das Gerät einer ordnungsgemäßen Entsorgung zu.

Warning:

Kinder konnten sich im Geräeinsperren (Erstickungsgefahr) oder in andere Gefahren Situationen geraten. Deshalb: Netzsteckerziehen, Netzkabel durchtrennen und beseitigen. Turschloss soweit zerstoren, dass die Tur nicht mehr schließt.

Gerät kennen lernen

Die Abbildungen der Bedienblende und des Geräteinnenraumes befinden sich hinten im Umschlag.

Schlagen Sieittevor dem Lesenthese.
Seite auf.

Bedienblende

1 Hauptschalter
2 Turoffner
3Programmende-Anzeige
4 Salznachfulanzeige
5 Klarspulernachfulanzeige
6Programmstaten

• bei einigen Modellen

Geräteinnenraum

20 Oberer Geschirrkorb mit Etagere
21 Zusätzlicher Besteckkorb für den Oberkorb *
22 Oberer Spruharm
23 Unterer Spruharm
24 Vorratsbehälter für Spezialsalz mit Nachfüllanzeige *
25 Wasserhärte-Bereichsschalter
26 Siebe
27 Besteckkorb
28 Unterer Geschirrkorb
29 Verschlussriegel
30 Vorratsbehalter fur Klarspuler mit Nachfullanzeige
31 Reinigerkammer
32 Typenschild

* bei einigen Modellen

Zum Erstbetrieb einkaufen:

-Spezialsalz
- Reiniger
-Klarspuler

Verwenden Sie ausschließlich Produkte, die für Geschirrspüler geeignet sind.

Enthärtungsanlage

Für gute Spülergebnisse benötigt der Geschirrspüler weiches, d.h. kalkarmes Wasser, ansonsten lagern sich weiß Kalkrückstände auf Geschirr und Innenbehälter ab.

Leitungswasser oberhalb eines bestimmten Wasserhärtegrades muss für den Betrieb im Geschirrspüler enthaltet, d.h. entkalkt werden.

Dies geschieht mit Hilfe von Spezialsalz in der Enthaltungsanlage des Geschirrspulers.

Die Einstellung und damit die benötigte Salzmenge ist abhängig vom Härtegrad Ihres Leitungsswassers.

Enthärtungsanlage einstellen

Hartewert Ihres Leitungsswassers in Erfahrung bringen. Hier hilft das Wasserwerk oder der Kundendienst.
Einstellwert aus der Wasserhärtebelle entnahmen.
- Programmtaste B gedrück halten und Hauptschalter 1 einschalten, anschließend Tasten loslassen.

Die Anzeige 4 blinkt und die Tasten

A und B leuchten.

(Härteeinstellwert wurde werkseitig auf

Stufe 2 eingestellt.)

Um die Einstellung zu verändern: Programmtaste B drucken.
Mit jedem Drücken erhöht sich der Einstellwert um eine Stufe (0-3).
Wenn die Taten A B und C leuchten, ist der maximale Härteeinstellwert erreicht.
Wird der Härteeinstellwert jetzt wieder erhöht, erlösen die Lämpchen, und der Härteeinstellwert ist auf Stufe 0 gesetzt (kein Lämpchen auf den Tasten leuchtet).
Hauptschalter 1 ausschalten. Der eingestellte Wert ist im Gerat gespeichert.

Für das Regenerien der Enthärtungsanlage werden ca. 4 Liter Wasser bestehtigt. Der Wasserverbrauch pro Spülgang erhöht sich dadurch je nach Wasserhärteeinstellung um 0 bis maximal 4 Liter.

Wasserhärtetabelle

°dh °Clãftke mmol/			I		Reset
0-6	0-11	0-8	0-1,1	0	○	○	○
7-14	12-25	9-18	1,2-2,5	1	●	○	○
15-21	26-37	19-26	2,6-3,7	2	●	●	○
22-35	38-60	27-44	3,8-6,2	3	○	○	○

de

Spezialsalz einfllen

Wirkungsweise des Salzes

Während des Spulens wird automatisch das Salz aus dem Salzbehälter in den Enthärter geschwemmt und lost dont den Kalk.

Die kalkhaltige Lösung wird aus dem Geschirrspüler gespumpt. Das Enthärtnungssystem ist danach wieder aufnahmebereit.

Dieser Regenerierungsablauf Funktioniert nur dann, wenn das Salz im Wasser gelöst ist.

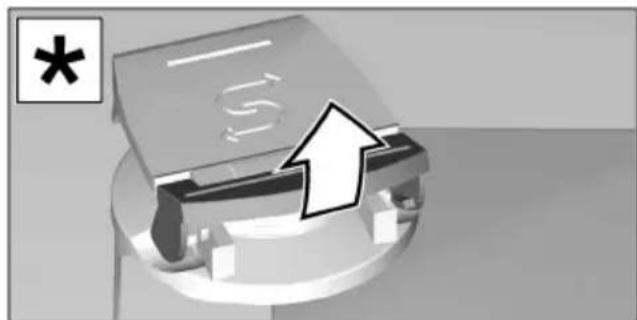

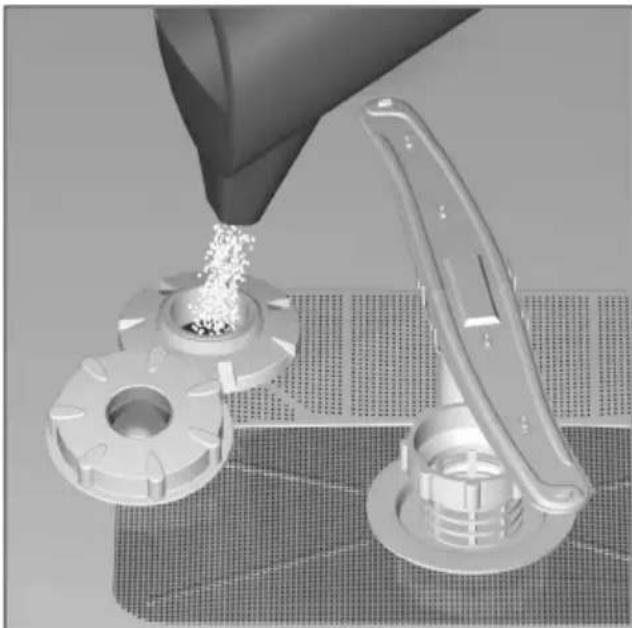

Öffnen Sie den Verschluss des Vorratsbehalters [24].

Vor der ersten Inbetriebnahme müssen Sie in den Salzbehälter ca. 1 Liter Wasser geben.

Füllen Sie dann so viel Salz nach, bis der Salzbehälter voll ist (max. 1 kg).

Benutzen Sie hierzu die beigelegte Salzeinfullkanne.

Wenn Sie Salz eingefüllen, wird Wasser verdrängt und lauft ab. Das Salznachfüllen sollen deshalb immer unmittelbar vor dem Einsatz den Geschirrspulers erfolgen. Dadurch erreichen Sie, dass die überlaufende Salzösung(sofort verdünnt und ausgespllt wird.Saubern Sie anschließend den Einfullbereich von Salzresten und schliessen Sie den Behälter. Bei Geräten mit Schraubdeckel achten Sie daraufuf, dass Sie den Deckel nicht verkanten.

* bei einigen Modellen

Die Salznachfüllanzeige 4 in der Blende leuchtet zunachst und erlischt erst nach einiger Zeit, wenn sich eine genugend hohe Salzkonzentration gebildet hat.

Bei dem Einstellwert '0' muss kein Salz eingefüllt werden, weil im Betrieb auch kein Salz verbraucht wird. Bei den Einstellwerten '1' bis '4' muss Salz eingefüllt werden.

Warning

Füllen Sie niemals Reiniger in den Spezialsalzbehälter. Sie zerstören damit die Enthärtungsanlage.

Salznachfüllanzeige

Salz ist nachzufüllen, sobald die Salznachfällanzeige 4 in der Blende leuchtet. Bei Modellen ohne Anzeige in der Blende ist Salz nachzufüllen, wenn im Salzbehälterdeckel 24 der farbige Punkt nicht mehr sightbar ist.

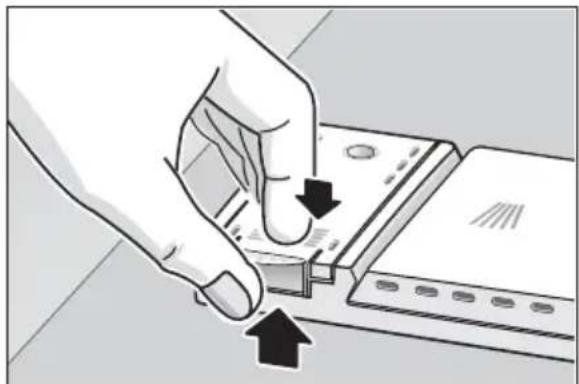

Klarspuler einfüllen

Klarspüler wird im Spülbetrieb verbraucht, um klare Gläser und fleckenloses Geschirr zu erhalten.

Deckel des Vorratsbehalters für Klarspuler 30 aufklappen. Drücken Sie hierzu auf die Markierung auf dem Klarspulerdeckel und haben Sie den Deckel gleichzeitig an der Bedienlasche an.

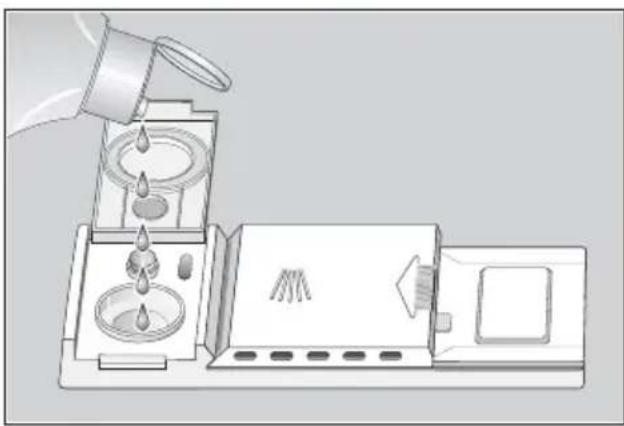

• Klarspuler in die Einfüllöffnung einfllen bis die Fullstandsanzeige dunkel wird.
  Deckel schlieben bis er hörbar einrastet.

Hinweis

Verwenden Sie nur Klarsprüfer für Haushaltsgeschirrspüler.

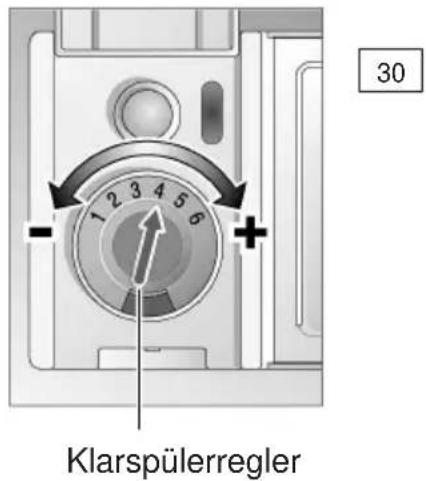

Zugabemenge für Klarsprüle einstellen

Die Klarspülerzugabemenge ist stufenlose einstellbar. Der Klarspülerregler ist vom Werk auf 4 gestellt.

Ändern Sie die Stellung des Klarspülerreglers nur, wenn Schlieren (Drehen in Richtung - ) oder Wasserflecken (Drehen in Richtung + ) auf dem Geschirr zusückbleiben.

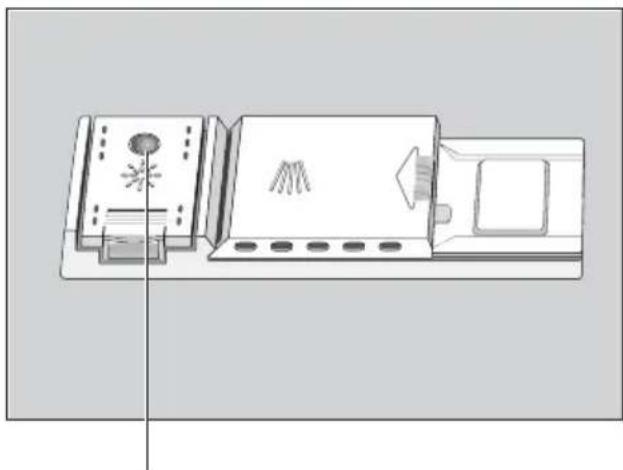

Klarspülernachfüllanzeige

Solange die Klarspulernachfüllanzeige in der Blende 5 bzw. an der Zugabe 30 dunkel erscheint, ist genugend Klarspulervorhanden.

Klarspulernachfüllanzeige

de

Nicht geeignetes Geschirr

Nicht in Ihrem Geschirrspulereinigen sollenn Sie:

Besteck- und Geschirrteile aus Holz. Sie laugen aus und werden unansehnlich; auch sind die verwendeten Kleber nicht für die auftretenden Temperaturen geeignet. Empfindliche Dekorglaser und Vasen, spezielles antikes oder unwiederbringliches Geschirr. Diese Dekore waren noch nicht spulmaschinenfest.

Nicht geeignet sind außerdem heißwasserempfindliche Kunststoffe, Kupfer- und Zinngeschirr. Aufglasdekore, Aluminium- und Silberteile konnen beim Spulen zum Verfahren und Verblassen neigen. Auch eine Glassorten konnen nach vielen Spülgängen trüb werden. Weiter gehoren sich voll saugende Materialien, wie Schwämme und Tücher, nicht in den Geschirrspuler.

Empfehlung:

Kaufen Sie künftig nur Geschirr, dass als spülmaschinenfest gekennzeichnet ist.

Hinweis

Geschirrteile, die mit Asche, Wachs, Schmierfett oder Farbe verunreinigt sind, dürfen nicht in den Geschirrspüler.

Glas- und Geschirrschäden

Ursachen:

• Glasart und Glasherstellungsverfahren.
• chemische Zusammensetzung des Reinigers.
  Wassertemperatur und Programmdauer der Geschirrspulmaschine.

Empfehlung:

Glaser und Porzellan verwenden, das vom Hersteller als spulmaschinenfest bezeichnet wird.
- Reiniger verwenden, der als geschirrschonend gekennzeichnet ist, bei Reinigerherstellern nachfragen.
- Programm mit möglichst geringer Temperatur und kurzer Programmdauer wahlen.
Um Beschädigungen zu vermeiden, Glas und Besteck nach Programmende möglichst bald aus dem Geschirrspulern entnehmen.

Geschirr einordnen

Geschirr einräumen

Grobe Speisereste entfern.
Vorsprülen unter flieBendem Wasser ist nicht nötig.
Geschirr so einräumen, dass

• alle Gefäße, wie Tassen, Gläser, Töppe usw. mit der Öffnung nach unten stehen.
• Teile mit Wölbungen oder Vertiefungens schrag stehen, damit das Wasser ablaufen kann.
  esicher steht und nichtkippen kann.
  es die Drehung der beiden Spruharme im Betrieb nicht behindert.

Sehr keine Geschirrteile sollen nicht in der Maschine gesplt werden, da sie leicht aus den Körben fallen konnen.

Geschirr ausräumen

Um zu vermeiden, dass Wassertropfen vom oberen Korb auf das Geschirr im unteren Korb fallen, ist es empfehlenswert, zuerst den unteren und dann den oberen Korb zu entleeren.

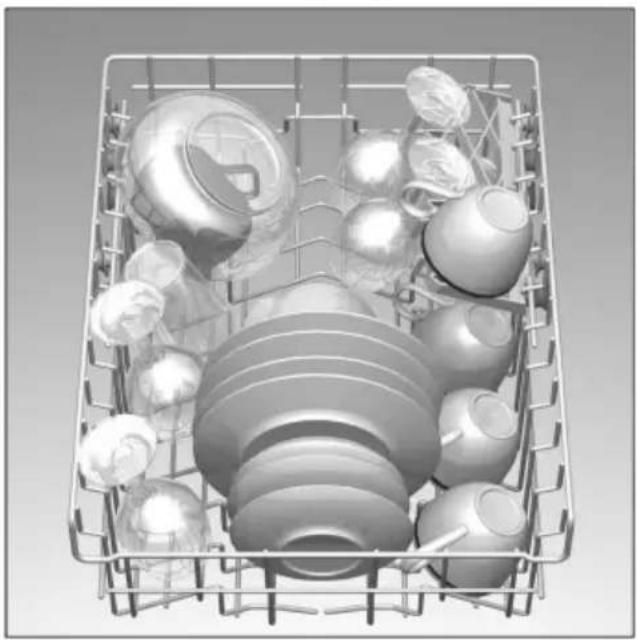

Tassen und Gläser

Oberer Geschirrkorb 20

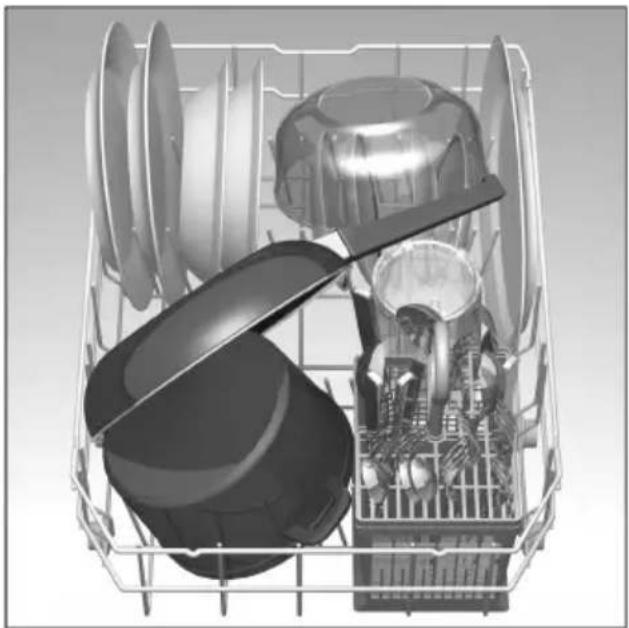

Töpfe

Unterer Geschirrkorb 28

Besteck

Bestecke sollen den Sie immer unsortiert mit der Essfläche nach oben einordnen (Vorsicht mit Messerklingen). Der Spruhstrahl erreicht so die einzelnen Teile better.

Um Verletzungsgefahr zu vermeiden,
legen Sie lange und spitze Teile und Messer auf die Etagere (bei einigen Modellen) oder auf die Messeretagere (als Zubehör erhältlich).

Klappstacheln

* bei einigen Modellen Die Stacheln sind umklappbar, zum betteren Einordnen von Topfen und Schusseln.

de

Backblechspruhkopf

* bei einigen Modellen
Beachten Sie hierzu die Zeichnungen im Umschlag. GroBe Bleche oder Gitter konnen Sie mit Hilfe des Backblechspruhkopfes reinigen.
Entnehmen Sie hierzu den Oberkorb und setzen Sie den Spruhkopf wie in der Zeichnung dargestellt ein. Damit der Spruhstrahl alle Teile erreichen kann, ordnen Sie die Blecheitte wie abgebildetein (max.2 Backbleche und 2 Gitter).

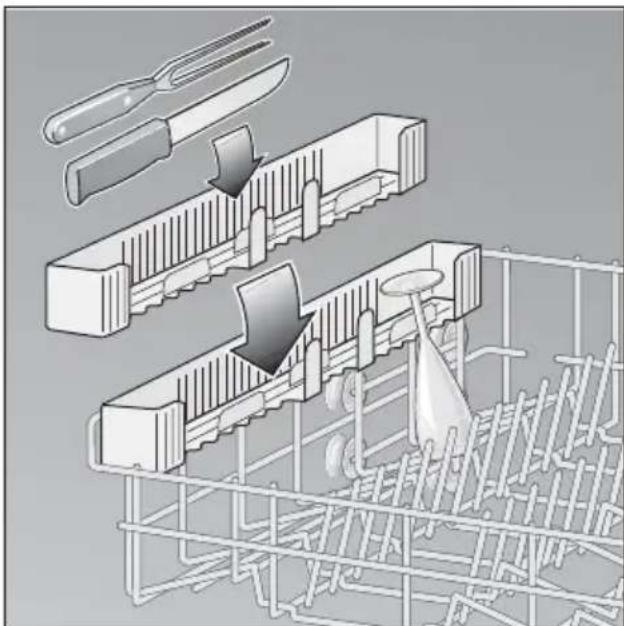

Messeretagere

* bei einigen Modellen

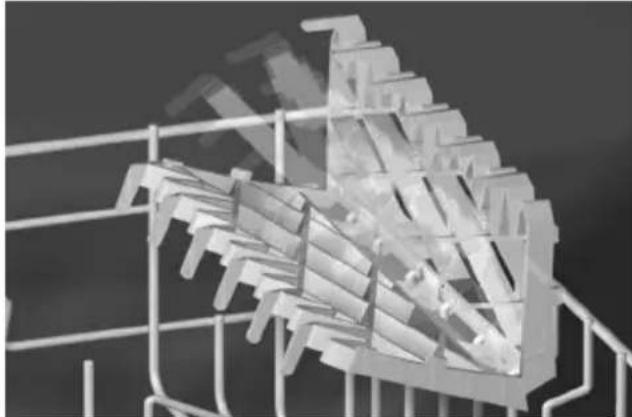

Etagere

* bei einigen Modellen Langstielige und hohe Glaser am Rand der Etagere (nicht gegen Geschirr) anlehnen.

Gläser, Tassen und keine Schüsseln
finden auf der Etagere Platz. Die Etagere
küssen Sie nach Belieben ein- und
ausschwenken.

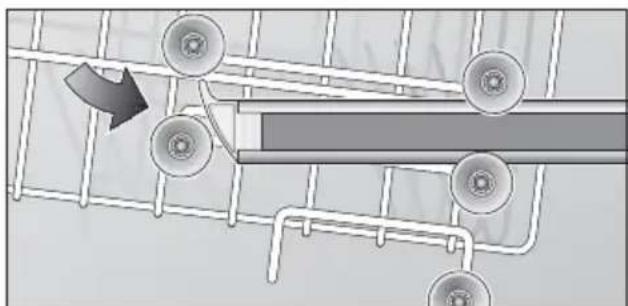

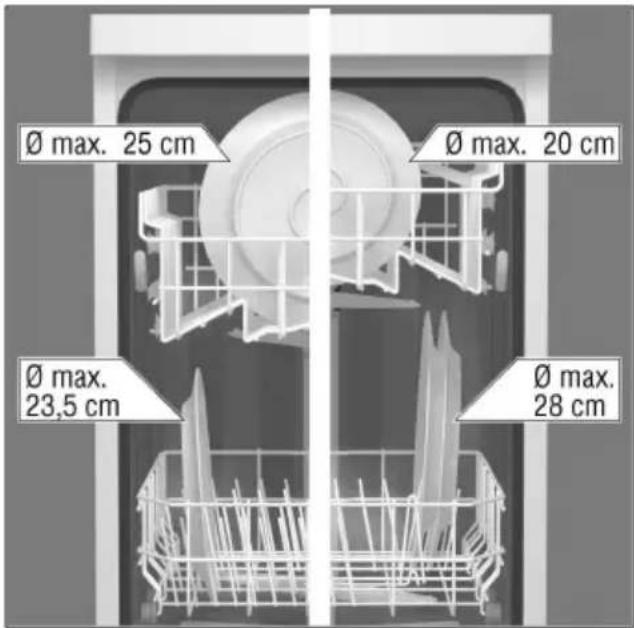

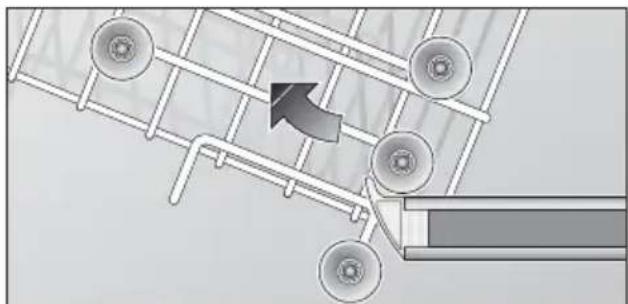

Korböhe verstellen

* bei einigen Modellen

Der obere Geschirrkorb kann nach Bedarf auf den oberen Rollen oder den unteren Rollen benutzt werden, um entweder im Ober- oder Unterkorb mehr Platz für hochere Geschirrteile zu erhalten.

Reiniger

Hinweis zum Reiniger

In Ihr Gewichtung, Sie werden als gewichtete Partikel in die Handel befindlichen flüssigen oder pulververfürmigen Markenreiniger für Geschirrspäder bzw. TABS verwenden (kein Handspulmittel!).

Es gibt derzeit auf dem Markt drei Reinigertypen:

1. Phosphathaltig und chlorhaltig
2. Phosphathaltig und chlorfrei
3. Phosphatfrei und chlorfrei

Bei der Verwendung phosphatfreier Reiniger kann es bei hartem Leitungswasser leichter zu weißen Ablagerungen auf Geschirr und Behalterwänden kommt. Sie lassen sich durch Zugabe einer größeren Reinigermenge vermeiden.

Chlorfreie Reiniger haben eine gingere Bleichwirkung. Dies kann zu verstärkten Teerrückständen oder Verfarbungen auf Kunststoffeilen führen.

Abhilfe bringt hier:

• die Nutzung eines stärkeren Spülprogrammes oder
• die Zugabe einer größeren Reinigermenge oder
• die Verwendung von chlorhaltigen Reinigern.

Ob ein Reiniger für Silberteile geeignet ist,
finden Sie auf der Packung des Reinigers.

Bei weiteren Fragen empfehlen wir Ihnen, sich an die Beratungsstellen der Spülmittelhersteller zu wenden.

de

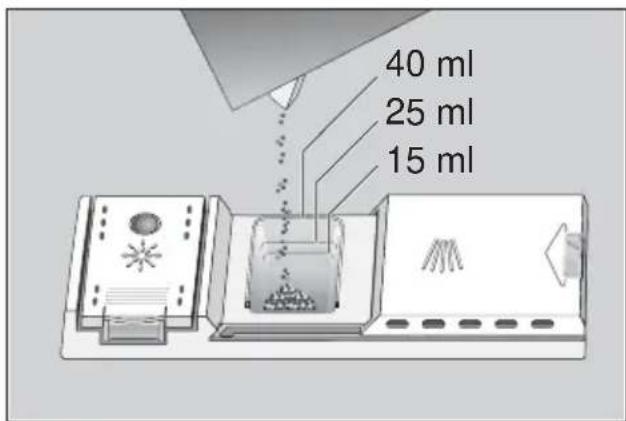

Reinigerkammer mit Dosierhilfe

Die Dosiereinteilung in der Reinigerkammer hilft Ihnen damit, die richtige Menge einzufüssen. Die Kammerfasst bis zur unteren Linie 15 ml und bis zur mittleren Linie 25 ml Reiniger.Voll gefüllt passen 40 ml in die Kammer.

Hinweis

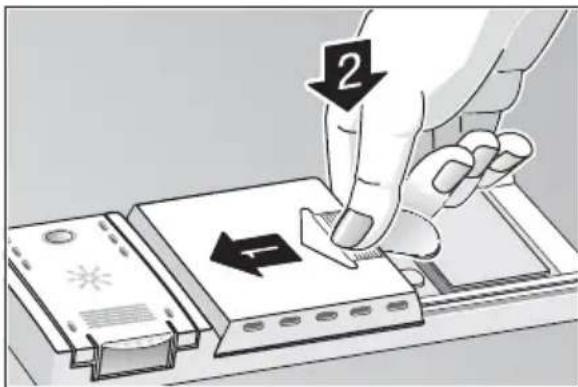

Sollte die Reinigerkammer noch geschlossen sein, betätigten Sie den Verschlussriegel, um sie zu öffnen.

Reiniger einfllen

• Reiniger in die Kammer 31 einfüllen. Für die korrekte Dosierung beachten Sieitte die Herstellerhinweise auf der Packung des Reinigers.

Spartipp

Wenn Ihr Geschirr nur weniger verschmutzt ist, genugt üblicherweise eine etwas geringere als die angegebene Reinigermenge.

Deckel der Reinigerkammer schlieben. Hierzu (1) den Deckel der Kammer zuschieben und (2) am Ende leicht darauf auf drucken, so dass der Verschluss hörbar einrastet.

• Bei der Verwendung von TABS entnehmer Sieitte aus der Herstellerpackung,wo Sie die TABS platzieren sollen (z.B.Besteckkorb, Reinigerkammer usw.). Achten Sie darauf, dass auch bei der Verwendung von TABS der Reinigerdeckel geschlossen ist.

ACHTUNG! - WICHTIGER HINWEIS ZUR VERWENDUNG KOMBINIERTERREINIGERPRODUKTE

SEHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE

Bitte beachten Sie bei der Verwendung von sogenannten kombinierten Reinigerprodukten, welche die Verwendung von z.B. Klarspulmittel oder Salz überflüssig machen sollen, folgende wichtige Hinweise:

Einige Produkte mit integriertem Klarspuler entfalten nur bei bestimmten Programmen ihre optimale Wirkung.

Bei Geräten mit Automatikprogrammen zeigen derartige Produkte zumeist nicht die gewünschte Wirkung.

Produkte, die den Einsatz von Regeneriersalz überflüssig machen, sind nur innerhalb eines bestimmten Wasserhärte-Bereiches anwendbar.

Wenn Sie diese Kombiprodukte nutzen wollen,lesen Sieitte genau die Gebrauchsanleitung dieser Produkte bzw. eventuelle Hinweise auf der Verpackung!

Wenden Sie sich im Zweifelsfall an den Reinigungsmittelhersteller, insbesondere wenn:

Geschirr nach Programmende sehr nass ist.

Kalkige Beläge entstehen.

Bei Reklamationen, die in direktem Zusammenhang mit der Anwendung dieser Produkte stehen, können von uns keine Garantieleistungen erbracht werden!

Programmübersicht

In dieser Übersicht ist die max. mögliche Programmanzahl dargestellt. Die entsprechenden Programme Ihr's Gerätes entnehmer Sieitte Ihrer Bedienblende.

Geschirrt

z.B. Porzellan, Töpfe, Bestecke, Glaser etc.

Unempfindlich

Gemischt

Art der Speisereste z.B.von

Suppen, Auflaufen, SoBen, Kartoffeln, Teigwaren, Reis, Eiern, gebraten Speisen

Suppen, Kartoffeln, Teigwaren, Reis, Eiern, gebraten Speisen

Kaffee, Kuchen, Milch, Wurst, kalten Getränken, Salate

Abduschen,
wenn das
Geschirr
über
mehrere
Tage bis
zum
Spulen im
Geschirr
spüler
aufbewahrt
wird.

Menge der Speisereste

vielwenig

sehr werenig

Zustand der Speisereste

stark haftend gering haftend

Vorspulen

Spulprogramm

Vorspulen

Programm-ablauf

Vorspulen 50°

Reinigen 70

Zwischenspulen

Zwischenspulen

Klarspullen 70^

Trocknen

Vorsprülen

Reinigen 65

Zwischen spulen

Zwischen spulen

Klarspullen 65^

Trocknen

Programm-daten

Dauer in Minuten mit Wärmetauscher ohne Wärmetauscher

Stromverbrauch in kWh mit Wärmetauscher ohne Wärmetauscher

Wasserverbrauch in Litern

Labormesswert nach europäischer Norm EN 50242

102
100

1,45
1,50
20

100 98

1,25
1,30
20

115 92

0,74
0,88
12

24 24

0,60
0,60
12

15
13

0,12
0,12
5

Geschirrspulen

Programmausbahl

Anhand der Geschirrt und der Menge bzw. des Zustandes der Speisereste konnen Sie aus der Programmübersicht eine genaue Zuordnung des notwendigen Programmes finden.

Den zugehörigen Programmablauf und die jeweiligen Programmdaten finden Sie im unteren Teil der Programmübersicht.

Ein Beispiel:

Für gemisches Geschirr mit denen und stark haftenden Speiseresten benötigen Sie das Programm 'Normal'

Spartipp

Bei weniger beladener Maschine genugt halten das nachstschwachere Programm.

Programmdaten

Die angegebenen Programmdaten beziehen sich auf Normalbedingungen. Durch:

• entsprechliche Geschirrmenge
  Zulauftemperatur des Wassers
  Wasserleitungsdruck
  Umgebungstemperatur
  -Netzspannungstoleranzen
• und den maschinenbedingten Toleranzen (z.B. Temperatur, Wassermenge, ...)

konnen groBere Abweichungen auftreten.

Die Wasserverbrauchswerte sind auf den Wasserhärteinstellwert 2 bezogen.

Gerä einschalten

Wasserhahn vollständig offen.
Hauptschalter 1 einschalten. Die Programmende-Anzeige 3 leuchtet auf.
- Programmtaste 6 drucken. Die Programmende-Anzeige 3 erlischt. Die Anzeige des gewählten Programmes leuchtet auf.
Turschlieben. DerProgrammablauf startet automatisch.

Programmende

Das Programm ist beendet, wenn die Programmende-Anzeige 3 und die Anzeige des abgelaufenen Programmes leuchten.

Gerä ausschalten

Einige Minuten nach Programmende:

• Nach Programmende Tur öffnen.
  Hauptschalter 1 ausschalten.
  Wasserhahn zudrehen (entfällt bei Aqua-Stop).
  Geschirr nach dem Abkühlen entnahmen.

de

Programm unterbrechen

• Tur vorsichtig öffnen, es besteht die Gefahr, dass Wasser aus dem Gerät spritzt. Erst dann vollständig öffnen, wenn sich der Sprüharm nicht mehr dreht.
  Hauptschalter 1 ausschalten.
• Leuchtanzeige erlischt. Das Programm bleibt gespeichert.
• Bei Warmwasseranschluss oder wenn die Maschine bereits aufgezeichnet hat und die Gerätetur geöffnet wurde, die Tur erst weniger Minutes anlehen und dann schlieben. Andernfalls kann durch Expansion die Gerätetur aufspringen.
  Um den Programmablauf fortzusetzen, Hauptschalter wieder einschalten und Tur schlieben.

Programm abbrechen (Reset)

Nur bei eingeschaltetem Hauptschalter: Programmtasten A und Gleichzeitig ca. 3 Sek. drucken.
Der Programmablauf dauert ca. 1 Min. Die Programmende-Anzeige und die Anzeige des abgelaufenen Programmes leuchten auf.
Den Hauptschalter 1 nach dem Ablauf ausschalten.
- Reinigerkammer 31 schlieben.

Für einen Neustart Hauptschalter 1 wieder einschalten und gewünschtes Programm wahlen.

Programmwechsel

Nachdem Sie das Geräteingeschaltet haben, ist bis zum Schlieben der Gerätetur ein Programmwechsel möglich. Sollte danach ein Programmwechsel notwendig sein, werden bereits angefangene Programmabschnittte (z.B. Reinigen) zu Ende geführt.

Wartung und Pflege

Regelmäßige Kontrolle und Wartung Ihrer Maschine hilft Fehler zu vermeiden, bevorsie auftreten. Dies spart Zeit und Arger. Deshalb sollenn Sie von Zeit zu Zeit einen aufmerksamen Blick in ihren Geschirrspul erwerfen.

Gesamtzustand der Maschine

Spulraum auf Ablagerungen von Fett und Kalk überprüfen. Finden sich solche Ablagerungen, dann:
- Maschine mit Reiniger gründlich durchspulen.

Spezialsalz

Kontrollieren Sie die Salznachfullaheige 4 bzw.24 .Gegebenenfalls fullen Sie Salz auf.

Klarspuler

Kontrollieren Sie die Klarspulernachfüllanzeige in der Blende 5 bzw. den Flüssigkeitsstand im Vorratsbehälter 30. Gegebenenfalls fullen Sie Klarspuler auf.

Siebe

Die Siebe 26 halten grobe Verunreinigungen im Spulwasser von der Pumpe fern. These Verunreinigungen konnen die Siebe gelegentlich verstopfen.

• Nach jedem Spülen die Siebe auf Rückstände kontrollieren und gegebenenfalls reinigen.
• Nach dem Losdrehen des Grob-Microsiebes konnen Sie die Siebgruppe hersausnahmen. Reste entfernen und Siebe unter flieBendem Wasser reinigen.
• Siebgruppe einsetzen und das Grob-Microsieb festschrauben.

Sprüharme

Kalk und Verunreinigungen aus dem Spulwasser können Düssen und Lagerungen der Sprüharme 22 und 23 blockieren.

Austrittsdusen der Spruharme auf Verstopfungen durch Speisereste kontrollieren.
- Gegebenenfalls den unteren Spruhrarm 23 nach oben abziehen.
Oberen Spruharm 22 abschrauben.
Spruharme unter fliebendem Wasser reinigen.
- Sprüharme wieder einrasten bzw. festschrauben.

de

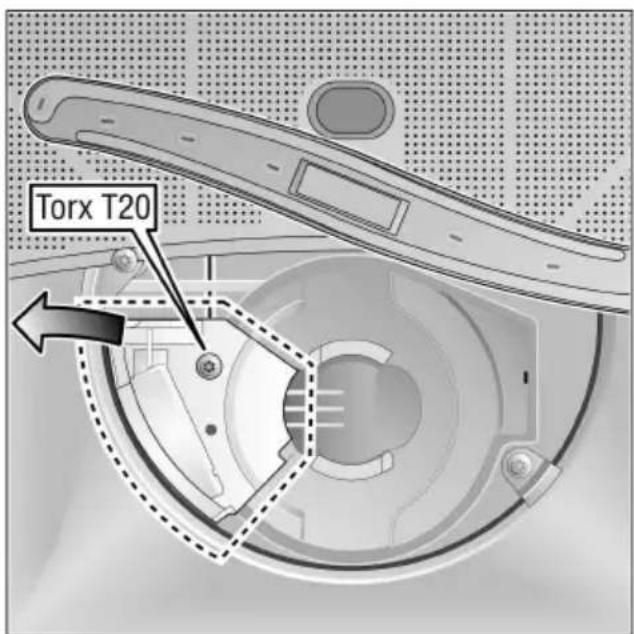

Abwasserpumpe

Grobe Speisereste aus dem Spulwasser, die von den Sieben nicht zurückgehalten wurden, können die Abwasserpumpe blockieren. Das Spulwasser wird dann nicht abgepumpt und steht über dem Sieb. Darum:

• ggf. Wasser ausschöpfen.
• Siebe 26 ausbauen.
  Schaube an der Abdeckung losen (Torx T 20) und Abdeckung entnehmer.
• Innenraum auf Fremdkörper kontrollieren und gegebenenfalls Fremdkörper entfern.
  Abdeckung wieder einsetzen und festschrauben.
• Siebe wieder einsetzen und verschrauben.

Fehlersuche

Kleine Fehler selbst beheben

Erfahrungsgemäß setzen sich die meisten Fehler, die im täglichen Betrieb auftreten, von Ihnen selbst beheben, ohne dass Sieden Kundendienst rufen müssen. Dies erspart natürlich Kosten und stellt sicher, dass die Maschine schnell wieder zur Verfugung stehen. Die nachfolgende Übersicht soll Ihnen damit halten, die Ursachen von auftretenden Fehlern zu finden.

Störungen

... beim Einsatzen

Das Gerät lauft nicht an.

• Sicherung im Haus ist nicht in Ordnung.
  Gerätestecker nicht eingesteckt.
  Geratetur nicht richtig geschlossen.
  Programmtaste nicht gedrückt.
  Wasserhahn nicht geöffnet.

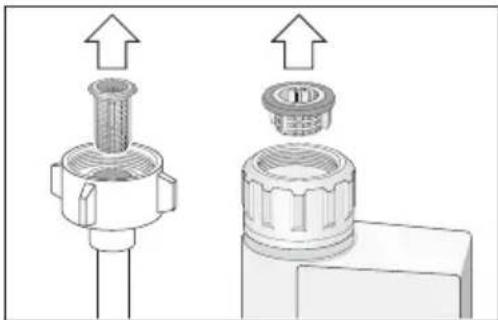

• Sieb am Wasserzulaufschlauch verstopft.

Das Sieb befindet sich am Anschluss des Aqua-Stops bzw. des Zulaufschlauches.

Achtung

Denken Sie darüber:
Reparaturen dürfen nur durch den Fachmann durchgeführt werden. Durch unsachgemäße Reparaturen konnen erhebliche Schäden und Gefahren für den Benutzer entstehen.

... am Gerät

• Unterer Sprüharm dreht sich schwer.

Spruharm durch Kleinteile oder Speisereste blockiert.

Reinigerdeckel lassst sich nicht schlieben.

• Dosierbehälter überfüllt.

• Mechanismus durch verkleble Reinigerrechte blockiert.

• Kontrollampen gehen nach dem Spülen nicht aus.

Hauptschalter noch eingeschaltet.

Reinigerreste kleben nach dem Spulen im Zugabebehalter.

• Zugabebehalter war beim Einfullen feucht, Reiniger nur in trockenen Behalter einfellen.

• Nach Programmende bleibt Wasser im Gerät stehen.

Der Abwasserschlauch ist verstopft oder geknickt.
Die Abwasserpumpe ist blockiert.
Siebe sind verstopft.
Das Programm ist noch nicht beendet. Programmende abwarten (Programmendeanzeige leuchtet).
- Funktion "Reset" ausführten.

... beim Spulen

• Ungewöhnliche Schaumbildung

• Handspulmittel in der Klarspulerzugabe.
  verschütteter Klarspuler kann beim nachsten Spülgang zu übermäßiger Schaumbildung führen, deshalb danebengelaufenes Klarspülmittel mit einem Lappen entfernen.

Gerät bleibt während des Spülens stehen.

Stromzufuhr unterbrochen.
Wasserzulauf unterbrochen.

Schlagendes Gerausch beim Spulen

Spruharm schlągt an Geschirrteile.

• Klapperndes Gerausch beim Spulen

Geschirrteile nicht richtig eingeordnet.

Schlagendes Geräusch der Füllventile

• Ist durch die Verlegung der Wasserleitung verursacht und bleibt ohne Auswirkung auf die Maschinenfunktion. Abhilfe ist nicht möglich.

de

... am Geschirr

Es bleiben teilweise Speisereste am Geschirr kleben.

Das Geschirr war falsch eingeordnet, Wasserstrahlen konnten die Oberfläche nicht treffen.
Der Geschirrkorb war überfüllt.
Die Geschirrteile sind aneinander gelegen.
Zu weniger Reiniger eingefüllt.
Zuschwaches Spulprogramm gewählt.
Spruharmdrehung behind, weil ein Geschirnteil im Wege stand.
Die Sprüharmdusen sind durch Speisereste verstopft.
Siebe sind verstopft.
- Siebe falsch eingesetzt.
Abwasserpumpe blockiert.

• Auf Kunststoffeilen entstehen Verfarbungen.

Zu weniger Reiniger eingefüllt.
Der Reiniger hat eine zu geringe Bleichwirkung. Reiniger mit Chlorbleiche verwenden.

Es bleiben teilweise weiBe Flecken am Geschirr, die Glaser bleiben milchig.

Zu weniger Reiniger eingefüllt.
- Klarsprütermenge zu gering eingestellt.
Trotz hoher Wasserhärte kein Spezialsalz eingefült.
- Enthärtungsanlage zu niedrig eingestellt.
Der Deckel des Salzbehalters ist nicht fest zugedreht.
- Wurde phosphatfreier Reiniger verwendet, zum Vergleich phosphathaltigen Reiniger ausprobieren.

Geschirr wird nicht trocken.

Programm ohne Trocknung gewählt.
- Klarspulermenge zu niedrig eingestellt.
Geschirr zu früh ausgeräumt.

Glaserbekommen stumpfas Aussehen.

• Klarspulermenge zu niedrige eingestellt.

• Tee oder Lippenstiftreste sind nicht vollständig entfernt.

Der Reiniger hat eine zu geringe Bleichwirkung.
Zu geringe Spultemperatur gewählt.

Rostspuren am Besteck

Besteck nicht ausreichend rostbeständig.
Salzgehalt im Spulwasser zu hoch.

Deckel des Salzbehalters nicht fest zugedreht.
- Beim Salznachfüllen zu viel Salz verschüttet.

Glaser werden blind und verfürben sich, die Beläge sind nicht abzuwischen.

• Ungeeigneten Reiniger eingefuilt.
  Glaser nicht spulmaschinenbeständig.

Auf Gläsern und Besteck verbleiben Schlieren, Glaser besteht dem metallisches Aussehen.

• Klarspulerzugabemenge zu hoch eingestellt.

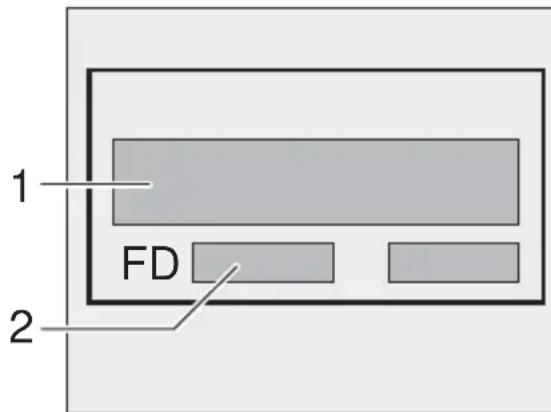

Kundendienst rufen

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sichitte an ihren Kundendienst. Den nachsten Kundendienst entnehmer Sie dem Kundendienst-Verzeichnis. Geben Sie beim Anruf die Gerätenummer (1) und die FD-Nummer (2) an, die Sie auf dem Typenschild an der Gerätetür finden.

Achtung

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Hinweise

Hinweis zur Entsorgung

Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung
konnen wertvolle Rohstoffe
wiedergewonnen werden.

Bei ausgedienten Geräten Netzsteckerziehen. Netzkabel durchtrennen und mit dem Stecker entfernen.
Türverschluss zerstären. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommt.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen.

Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei ihrer Gemeindeverwaltung.

Allgemeines

• Unterbau- und integrierte Geräte, die nachträglich als Standgerät aufgestellt werden, müssen gegen Umkippen gesichert werden, z.B. durch Verschraubungen an der Wand oder durch Einbau unter einer durchgehenden Arbeitsplatte, die mit den Nachbarschränken verschraubt ist.

• Nur für Schweiz-Ausführung: Das Gerät kann ohne weiteres zwischen Holz- oder Kunststoffwände in eine Kuchenzeile eingebaut werden. Wenn das Gerät nicht über Stecker angeschlossen wird, muss zur Erfüllung der einschlädigen Sicherheitsvorschriften installationsseitig eine allpolige Trennvorrichtung mit einer Kontaktöffnung von mind. 3 mm vorhanden sein.

de

Installation

Für einen ordnungsgemäBen Betrieb muss der Geschirrspuler fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen, wie sie in den folgenden Absätzen bzw. in der Montageanweisung festgehalten sind.

Halten Sie bei der Montage die Reihenfolge der Arbeitsschritte ein:

• Überprüfen bei Anlieferung
  -Aufstellen
• Abwasseranschluss
  -Frischwasseranschluss
  -Elektrischer Anschluss

Anlieferung

Ihr Geschirrspüler wurde im Werk gründlich auf seine einwandfrei Funktion überprüft. Dabei sind keine Wasserflecken zurückgeblieben. Sie verschwinden nach dem ersten Spülgang.

Aufstellung

Erforderliche EinbaumaBe aus der Montageanweisung enthalten. Das Gerät mit Hilfe der verstelltbaren FüBe waagerecht aufstellen. Dabei auf sicheren Stand achten.

Abwasseranschluss

Die erforderlichen Arbeitssschritte aus der Montageanweisung enthalten, gegebenenfalls Siphon mit Ablaufstutzen montieren. Abwasserschlauch mit Hilfe der beiliegenden Teile an den Ablaufstutzen des Siphons anschließen.

Frischwasseranschluss

Frischwasseranschluss entsprechend der Montageanweisung mit Hilfe der beiliegenden Teile an den Wasserhahn anschließen.

Wasserdruck:

minestens 0,5 bar, maximal 10 bar. Bei hoherem Wasserdruck: Druckminderventil vorschalten.

Zulaufmenge:

bevorzugt Kaltwasser; bei Warmwasser max. Temp. 60^

Elektrischer Anschluss

Das Gerät nur an 230 V Wechselstrom über eine vorschrifsmäßig installierte Steckdose mit Schutzleiter anschließen. Erforderliche Absicherung siehe Typenschild 32

Die Steckdose muss nahe dem

Geschirrspüler angebracht und frei zugänglich sein.

Veränderungen am Anschluss)dufen nur durch den Fachmann erfolgen.

Bei Veränderung des Anschlusskabels nicht den Stecker abschreiben. Das Kabel kann in der Anschlussdose auf der Rückseite des Gerätes gewechselt werden.

BeiderVerwendung eines

Fehlerstrom-Schutzschalters scarf nur ein

Typ mit dem Zeichen eingesetzt werden. Nur dieser Schutzschalter garantiert die Erfüllung der jetzt gültigen Vorschriften.

Demontage

Auch hier ist die Reihenfolge der Tätigkeiten wichtig: Trennen Sie grundsätzlich das Gerät als Erstes vom Strom-Netz. Netzsteckerziehen. Wasserzulauf abdrehen. Abwasser- und Frischwasseranschluss losen. Befestigungsschrauben unter der Arbeitsplatte losen. Wenn vorhanden, Sockelbrett demontieren. Gerät hereausziehen, damit Schlauch vorsichtig nachziehen.

Transport

Geschirrspuler entleeren. Lose Teile sichern. Gerat nur aufrecht transportieren.

• Wird das Gerät nicht aufrecht transportiert, kann Restwasser in die Maschinensteuerung gelangen und somit zu fehlerhaftem Programmablauf führen.
  Das Gerät muss durch folgende Schritte entleert werden:

Wasserhahn Offnen.
Hauptschalter einschalten.
Programm A wahlen.
Warten, bis ca. 4 Minuten abgelaufen sind.
Programm durch gleichzeitiges Drucken der Tasten A und C beenden.
- Nach einer weiteren Minute das Gerät ausschalten.
Wasserhahn schlieBen.

Frostsicherheit

Steht das Gerät in einem frostgefahrdeten Raum (z.B. Ferienhaus), so muss das Gerät vollständig entleert werden (siehe Transport). Wasserhahn schlieBen, Zulaufschlauch offen und auslaufen halten.

Safety information

At time of delivery

Bescherming gegen vorst

GAGGENAUWERKE HAUS- UND LUFTTECHNIK GMBH

P.O. BOX 1260 D-76568 GAGGENAU, GERMANY

TEL. [phone] - TELEX 7 8834 - FAX [phone]

5600040971de,en,fr,nl (8011)

450W
