MODE D'EMPLOI LVX 944 IX SCHOLTES

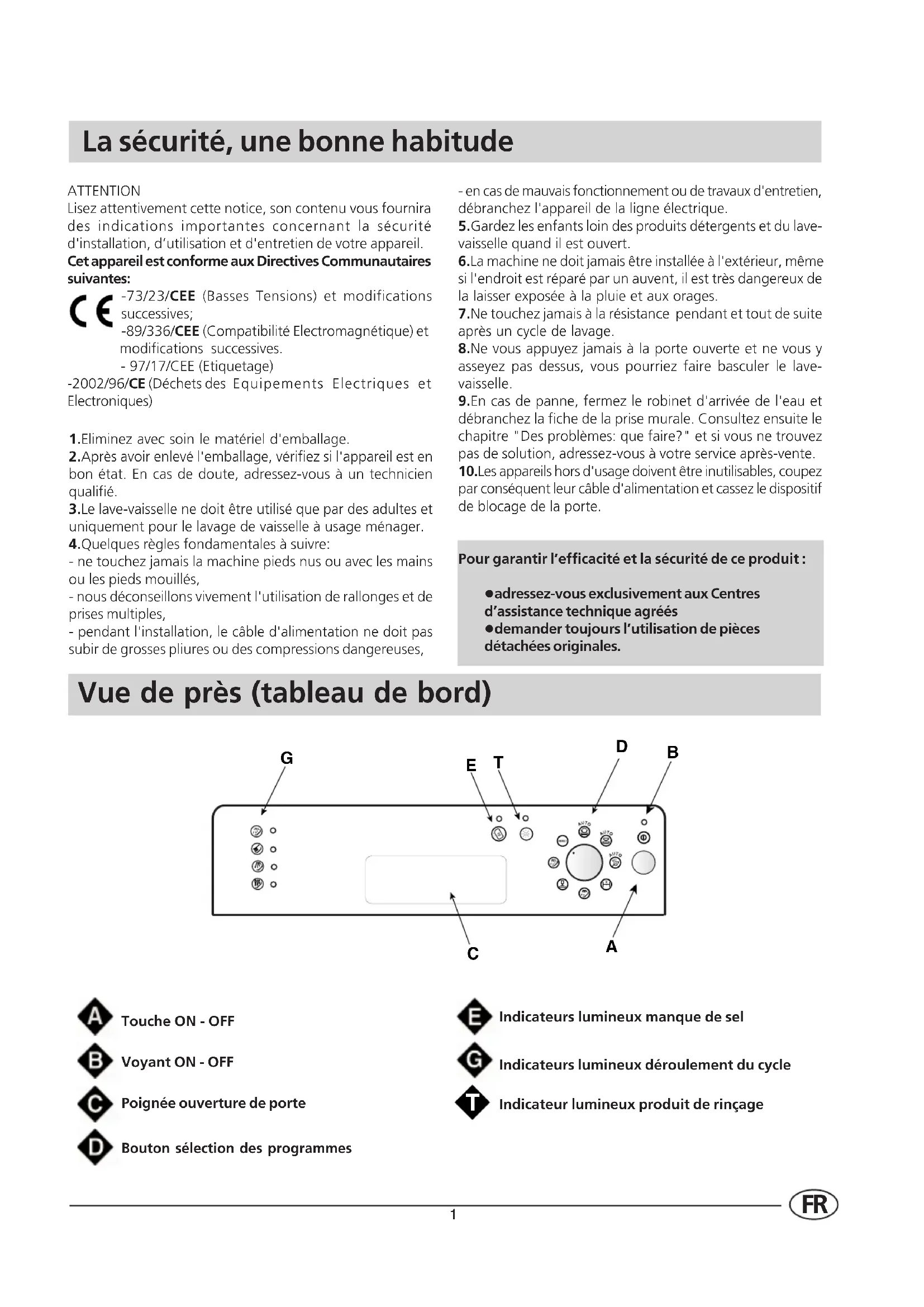

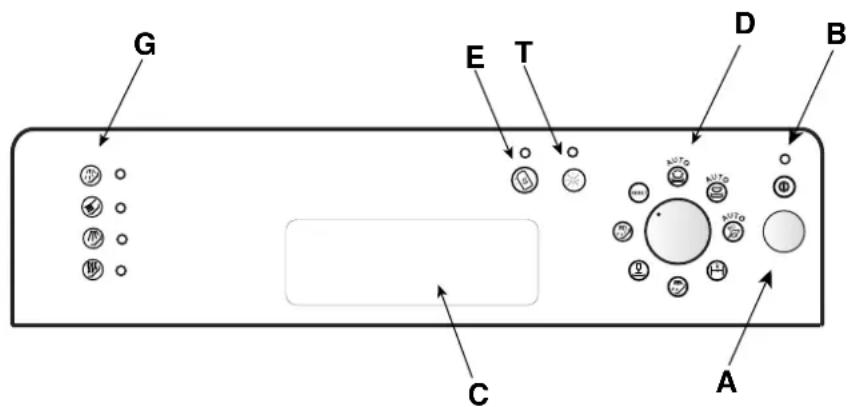

La sécurité, une bonne habitude ATTENTION Lisez attentivement cette notice, son contenu vous fournira des indications importantes concernant la sécurité d'installation, d’utilisation et d'entretien de votre appareil. Cet appareil est conforme aux Directives Communautaires suivantes: -73/23/CEE (Basses Tensions) et modifications successives; -89/336/CEE (Compatibilité Electromagnétique) et modifications successives. - 97/17/CEE (Etiquetage) -2002/96/CE (Déchets des Equipements Electriques et Electroniques) Pour garantir l’efficacité et la sécurité de ce produit : l adressez-vous exclusivement aux Centres d’assistance technique agréés l demander toujours l’utilisation de pièces détachées originales. Vue de près (tableau de bord) 1.Eliminez avec soin le matériel d'emballage. 2.Après avoir enlevé l'emballage, vérifiez si l'appareil est en bon état. En cas de doute, adressez-vous à un technicien qualifié. 3.Le lave-vaisselle ne doit être utilisé que par des adultes et uniquement pour le lavage de vaisselle à usage ménager. 4.Quelques règles fondamentales à suivre: - ne touchez jamais la machine pieds nus ou avec les mains ou les pieds mouillés, - nous déconseillons vivement l'utilisation de rallonges et de prises multiples, - pendant l'installation, le câble d'alimentation ne doit pas subir de grosses pliures ou des compressions dangereuses, - en cas de mauvais fonctionnement ou de travaux d'entretien, débranchez l'appareil de la ligne électrique. 5.Gardez les enfants loin des produits détergents et du lave- vaisselle quand il est ouvert. 6.La machine ne doit jamais être installée à l'extérieur, même si l'endroit est réparé par un auvent, il est très dangereux de la laisser exposée à la pluie et aux orages. 7.Ne touchez jamais à la résistance pendant et tout de suite après un cycle de lavage. 8.Ne vous appuyez jamais à la porte ouverte et ne vous y asseyez pas dessus, vous pourriez faire basculer le lave- vaisselle. 9.En cas de panne, fermez le robinet d'arrivée de l'eau et débranchez la fiche de la prise murale. Consultez ensuite le chapitre "Des problèmes: que faire?" et si vous ne trouvez pas de solution, adressez-vous à votre service après-vente. 10.Les appareils hors d'usage doivent être inutilisables, coupez par conséquent leur câble d'alimentation et cassez le dispositif de blocage de la porte. Touche ON - OFF Voyant ON - OFF Poignée ouverture de porte Bouton sélection des programmes Indicateurs lumineux manque de sel Indicateurs lumineux déroulement du cycle Indicateur lumineux produit de rinçage

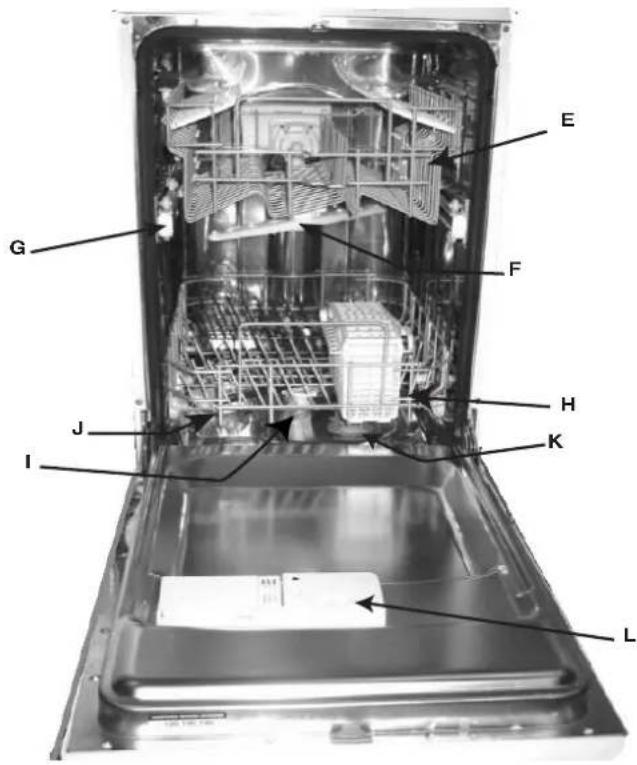

Vue de près (Intérieur) Panier supérieur Gicleur supérieur Réglage hauteur panier Panier inférieur Gicleur inférieur Bouchon distributeur sel Filtre lavage Distributeur produits lavage et rinçage Caracté ristique s the cniques Largeur cm. 44,5 Profondeur cm. 57 Hauteur cm. 82÷90 Capacité 9 couverts standard Pression eau alimentation 4,3 psi - 145 psi 30KPa ÷ 1MPa (0,3 ÷10 bar) Tension d'alimentation Voir plaquette caractéristiques Puissance totale absorbée Voir plaquette caractéristiques Fusible Voir plaquette caractéristiques

Sel..... Le sel La quantité de sel dans l'eau varie en fonction du lieu. Plus le contenu en sels est élevé plus l'eau est dure. Si de l'eau dure entrait dans le lave-vaisselle, les sels formeraient des incrustations sur les couverts. Un adoucisseur qui utilise du sel spécial lave-vaisselle permet d'éliminer le calcaire présent dans l'eau. Introduction du sel dans l'adoucisseur Utilisez toujours du sel spécial pour lave-vaisselle. Le réservoir à sel est situé sous le panier inférieur et doit être rempli comme suit:

1. Sortez le panier inférieur,

dévissez et enlevez le bouchon du réservoir.

2. Si vous approvisionnez le

réservoir pour la première fois, remplissez-le d'eau.

3. A l'aide de l'entonnoir

fourni introduisez environ 2 Kg de sel. Il est normal qu'un peu d'eau déborde du réservoir.

4. Revissez soigneusement le bouchon.

Le réservoir à sel doit être rempli dès que le voyant lumineux manque de sel "E" clignote. Votre machine vous le rappelle pendante 5 cycles de suite. Attention: Pour éviter toute formation de rouille, nous conseillons d'approvisionner en sel avant de démarrer un cycle de lavage. Réglage de la consommation en sel Ce lave-vaisselle prévoit un réglage modulable de la consommation en sel selon la dureté de l'eau. Ceci permet d'optimiser et de personnaliser la consommation en sel qui est réduite à son niveau minimal indispensable. Les Services Locaux de Distribution des eaux peuvent vous préciser le degré de dureté de votre eau. Pour le réglage, procédez comme suit:

1) Dévissez le bouchon du

2) Une flèche est située sur le collier du réservoir (voir fig. à

côté), si nécessaire, tournez, dans le sens inverse des aiguilles d'une montre, la flèche du signe "_" , vers le signe "+" selon la dureté de l'eau d'alimentation. Nous conseillons de procéder au réglage suivant le schéma suivant: Durété de l'eau °dH °fH mmol/l Position sélécteur Consom- mation sel (grammes- /cycle) Autonomie (cycles/ 2kg.) 0 ¸ 10 0 ¸ 17 0 ¸ 1,7 / 0 / 10¸ 25 18 ¸ 44 1,8 ¸ 4,4 - 20 60 25 ¸ 50 45 ¸ 89 4,5 ¸ 8,9 MED 40 40 > 50 > 89 > 8,9 + 60 254

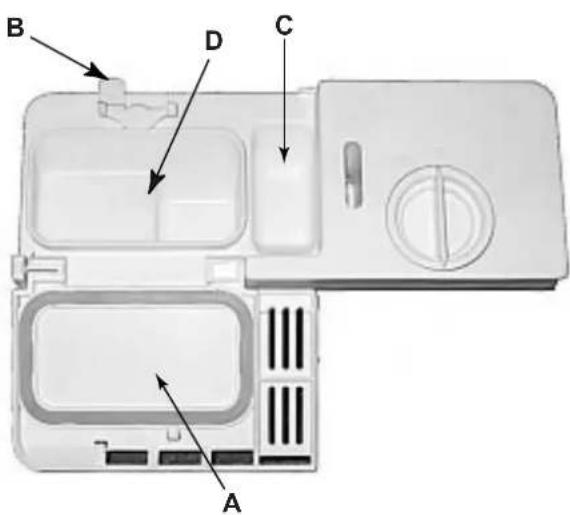

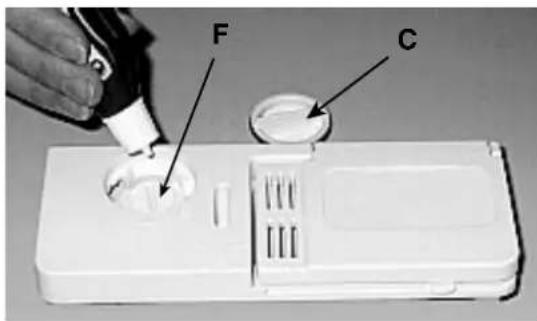

Produits lavage et Rinçage ..... Le détergentN'utilisez que du détergent spécial lave-vaisselle. Il fautintroduire le détergent avant le démarrage de chaque cyclede lavage suivant les indications fournies dans le "Tableaucycles de lavage". Le distributeur à détergent se trouve àl'intérieur de la porte.Chargement du produit de lavage Pour ouvrir le couvercle "A" appuyez sur le bouton-poussoir "B". Remplissez les deux bacs à détergent "C" et "D" jusqu’à ras bord.Après avoir introduit le produit de lavage, fermez le couvercleen appuyant jusqu’au déclic.Dans le commerce, il existe des produits de lavage en pastilles, dans ce cas mettez une pastille dans le bac "D" et fermez le couvercle.Le produit de rinçageLe produit de rinçage fait briller votre vaisselle davantagecar il améliore son séchage. Le réservoir à produit de rinçageest situé à l’intérieur de la porte, remplissez- le quand levoyant produit de rinçage ‘ T ‘ clignoteIntroduction du produit de rinçage.Pour ouvrir le distributeur, tournez le bouchon "C" dans lesens inverse des aiguilles d'une montre et évitez toutdébordement. Pour régler la quantité de produit débitéeagissez avec un tournevis sur le régulateur "F" situé sous lecouvercle "C". 6 positions sont possibles, normalement ilest taré sur 4.Important: Le réglage du débit du produit de rinçage permet d'améliorer le séchage.S'il reste des gouttes d'eau ou des taches, il faut tourner le régulateur vers les chiffres plus élevés. Si les couverts lavés ont des rainures blanches, tournez le régulateur vers leschiffres plus bas.Pour obtenir des performances de lavage et deséchage optimales, utiliser des produits de lavage enpoudre, du liquide de rinçage et du sel.Contrôlez qu'il n'y a pas de résidus de produit de lavage surles bords du bac. C'est certainement pour cela que lecouvercle n'arrive pas à fermer. Nettoyez bien et vous verrezqu'il fermera. Attention Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction sel et une fonction rinçage (3 en 1) Si votre eau est dure ou très dure, nous vous conseillons d'ajouter quand même du sel dans le réservoir prévu à cet effet, pour éviter la formation de traces blanches sur votre vaisselle ou à la surface de la cuve. Ne remplissez votre réservoir à produit de rinçage que si le séchage de la vaisselle n'est pas satisfaisant. Suivez toujours les recommandations du fabricant reportées sur l'emballage. Si vous n'utilisez que des produits de ce genre, il est normal que les indicateurs lumineux sel et produit de rinçage se mettent à clignoter, au bout d'un certain nombre de lavages.

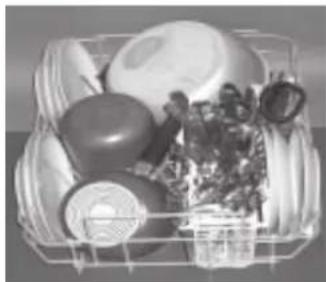

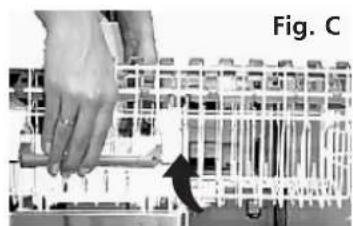

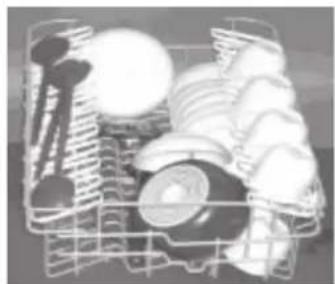

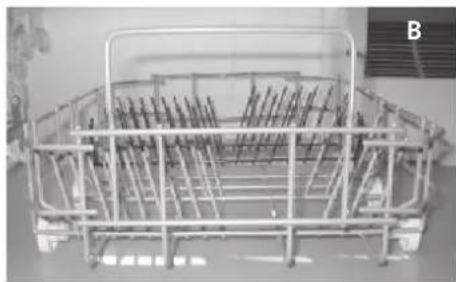

Avant de ranger la vaisselle dans les paniers, éliminez les déchets les plus gros pour éviter de boucher les filtres ce qui réduirait l'efficacité du lavage. Si vos casseroles et vos poêles sont très incrustées, nous vous conseillons de les mettre tremper avant leur lavage. Vous éviterez ainsi des lavages supplémentaires. Sortez les paniers pour faciliter les opérations de rangement de la vaisselle. Comment utiliser le panier inférieur Nous vous conseillons de ranger dans le panier inférieur la vaisselle la plus difficile: casseroles, couvercles, assiettes plates et creuses comme illustré dans les figures en marge. Rangez les plats et les grands couvercles de préférence sur les côtés du panier, en veillant à ne pas bloquer la rotation du gicleur supérieur. - casseroles, saladiers etc. doivent toujours être rangés sens dessus dessous. - les pièces de vaisselle très creuses doivent être placées en biais pour permettre à l'eau de s'écouler. Le panier inférieur a des secteurs inclinables (voir figure B); vous pourrez ainsi charger davantage de casseroles et de poêles ou faire de la place aux plus grandes. Ce panier est équipé de une grille amovible : rangez les couverts un par un dans les fentes, manches tournés vers le bas. Si le panier est du type avec rangements latéraux, glissez les petites cuillères une par une dans les fentes (voir la figure A). Les pointes des couteaux et des ustensiles de cuisine tranchants doivent être tournées vers le bas. Rangez les couverts de manière à ce qu'ils ne se touchent pas entre eux. Mieux vaut placer les couverts particulièrement longs à l'horizontale à l'avant du panier supérieur. Après avoir chargé le lave-vaisselle, n'oubliez pas de contrôler si les bras du gicleur tournent bien, sans buter contre la vaisselle. Comment utiliser le panier supérieur Le panier supérieur est indiqué pour le rangement de la vaisselle fragile et légère comme verres, tasses à thé et à café, soucoupes, mais aussi assiettes, saladiers bas, poêles et casseroles basses peu sales. - Rangez les pièces de vaisselle légères de manière à ce qu'elles ne puissent pas être déplacées par les jets d'eau. - Une ou deux étagères rabattables peuvent être fournies pour ranger des tasses, grandes et petites, mais aussi des couteaux longs et pointus et des couverts de service. Après avoir chargé votre lave-vaisselle, n'oubliez pas de contrôler si les bras du gicleur tournent bien, sans buter contre la vaisselle. Réglage en hauteur du panier supérieur Le panier supérieur peut être réglé en position haute ou basse. Rangement des couverts Fig. C panier inférieur panier supérieur Quelques examples de chargement Il est possible de régler le panier en hauteur à l'aide des dispositifs placés sur les côtés mêmes du panier (voir figure C).

Mise en service Comment démarrer un programme de lavage… Après avoir effectué toutes les opérations reportées dans les chapitres précédents et avoir complètement ouvert le robinet de l'eau, appuyez sur la touche ON-OFF "A": vous entendrez retentir un bref signal acoustique et le voyant "B" s'allumera. L'appareil est à présent branché et attend d'être programmé. Démarrage et sélection du programme. Pour choisir un programme tournez le bouton "D" dans le sens des aiguilles d'une montre jusqu'à amener le repère du bouton en face du symbole ou du numéro du programme que vous désirez sélectionner (consultez le tableau des programmes page 7). Au bout de quelques secondes vous entendrez un bref signal acoustique: le lavage a commencé et il vaut mieux ne pas le modifier. Indicateurs lumineux déroulement du cycle Les 4 indicateurs lumineux "G" du lave-vaisselle s'allument, un après l'autre, au fur et à mesure que la machine effectue la phase de programme correspondante à chacun d'eux. Ces phases sont: prélavage, lavage, rinçages, séchage. Pour annuler ou modifier un programme sélectionné.... Si vous vous êtes trompé de programme, vous pouvez modifier le programme en cours s'il vient juste de commencer. Tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'à la position de Reset, au bout de quelques secondes vous entendrez 4 bips et le voyant "G" s'éteindra: cela signifie que toutes les sélections ont été annulées. Vous pouvez alors resélectionner le bon programme. Si vous avez oublié d'introduire de la vaisselle… Appuyez sur la touche ON-OFF pour interrompre le cycle de lavage, introduisez la vaisselle que vous aviez oubliée et appuyez de nouveau sur la touche ON-OFF. Le cycle redémarrera de l'endroit où vous l'avez interrompu. En fin de lavage … La fin du cycle est signalée par 2 brefs signaux acoustiques et par le clignotement du voyant correspondant au séchage.

• Fermez le robinet de l'eau.

• Attendez quelques minutes avant de sortir votre vaisselle: elle brûle! Si vous attendez un peu,elle séchera mieux à la vapeur.

• Videz d'abord le panier inférieur. Contrôlez que le programme est bien achevé avant de sortir votre vaisselle!

Lorsque vous ouvrez la porte du lave-vaisselle alors que le cycle de lavage est en cours ou vient juste de finir, faites attention au nuage de vapeur chaude qui s’échappe, vous risquez de vous brûler. Tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'à la position de Reset. Appuyez sur la touche A pour éteindre la machine, dé- branchez la fiche de la prise de courant pour couper l’ali- mentation électrique; le câble d’alimentation doit être par conséquent facilement accessible. Attention :7

Tableau programmes Le lavage en lave-vaisselle garantit un environnement hygiénisant et davantage de propreté. ProgrammeIndications pourle choix desprogramme sDescription du cycleProduit delavageprélavage +lavageProduit rinçageDurée duprogramme(tolérance±10%)Auto IntensifVaisselle etcasseroles très sales (déconseillé pour la vaisselle fragile) Prélavage chaud à 40°C. Lavage à 65°C. 2 Rinçage à l'eau froide. Rinçage chaud à 65°C. Séchage. 3+24

120'Auto StandardVaisselle etcasserolesnormalement sales.Cycle standardjournalier.Lavage à 60°C. Rinçage à l'eau froide. Rinçage chaud à 70°C Séchage.

93' Auto BIO Programme d e lavageécologique, à faibleconso mmation d'électricité, pour vaisselle et casserolesnormalement sales. 2 prélavages à l'eau froide. Lavage prolongé à 50°C Rinçage chaud à 65°C Séchage. 3+24

145'Express 40'Cycle économique etrapide conseillé encas de vaisselle peusale, tout de suiteaprès l'usage. Lavage bref à 47°C Rinçage chaud à 65°C Séchage.

40'TrempageLavage préalable descasseroles et de lavaisselle en attendantde compléter lechargement au repassuivant.Lavage bref froid pour éviter que les résidus ne sèchent sur la vaisselle.12'CristalCycle économique etrapide conseillé pourla vaisselle nesupportant pas leshautes températurestout de suite aprèsl'usage.Lavage à 52°C. Rinçage tiède à 45°C Rinçage chaud à 65°C Séchage.

90'Rinçage &SéchageCycle de rinçage etde séchage pourvaisselle peu utilisée; à dépoussiérer seulement. Rinçage chaud à 65°C Séchage 36 '8

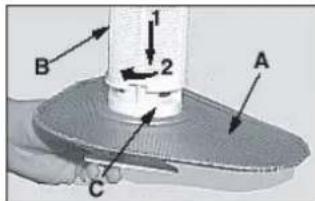

Quelques conseils pour faire des économies - Faites travailler la machine à plein chargement si possible pour optimiser la consommation d'eau et d'électricité; pour éviter qu'il se forme, entre-temps, de mauvaises odeurs et des incrustations, vous pouvez utiliser le cycle trempage. - Choisissez le programme approprié: le choix du programme dépend du type de vaisselle et de son degré de salissure. - Utilisez une juste dose de détergent: si vous exagérez, non seulement vous n'obtiendrez pas des couverts plus propres mais vous polluerez un peu plus l'environnement. - Inutile de rincer les couverts avant de les ranger dans la machine. Comment garder votre lave-vaisselle en forme Après chaque lavage Après chaque lavage, fermez le robinet de l'eau et laissez la porte entrebaillée pour éviter la formation d'humidité et de mauvaises odeurs. Débranchez la fiche Avant toute opération d'entretien ou de nettoyage, débranchez la fiche de la prise: vous ne risquerez ainsi aucun danger. Ni solvants ni abrasifs Pour nettoyer l'extérieur et les parties en caoutchouc du lave- vaisselle, n'utilisez ni solvants ni abrasifs mais uniquement un chiffon imbibé d'eau tiède savonneuse. Pour éliminer toute tache sur la surface de la cuve, utilisez un chiffon imbibé d'eau et de vinaigre blanc ou un produit de nettoyage spécial lave-vaisselle. Si vous partez en vacances Quand vous partez en vacances, il est conseillé d'effectuer un lavage à vide, après quoi débranchez la fiche, fermez le robinet de l'eau et laissez la porte entrebaillée: les joints dureront plus longtemps et vous éviterez la formation de mauvaises odeurs. En cas de déménagement En cas de déménagement, essayez de garder l'appareil le plus possible à la verticale; si nécessaire, inclinez-le vers l'arrière. Les joints. L'un des facteurs responsables de la stagnation des mauvaises odeurs à l'intérieur du lave-vaisselle est représenté par les déchets d'aliments qui se nichent dans les joints. Il suffira de nettoyer périodiquement ces derniers à l'aide d'une éponge mouillée. La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil. Enlèvement des appareils ménagers usagés9

Des problèmes: que faire? Il peut arriver que le lave-vaisselle ne fonctionne pas du tout ou pas bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Le lave-vaisselle ne démarre pas Avez-vous contrôlé: si la fiche est bien enfoncée dans la prise, s'il y a du courant, si la porte est bien fermée, si la touche marche-arrêt est sur la position "ON", si le robinet est ouvert. Le lave-vaisselle n'emmagasine pas d'eau Avez-vous contrôlé: si le robinet est ouvert et bien raccordé au tuyau, s'il y a une coupure d'eau ou bien s'il n'y a pas suffisamment de pression, si le tuyau est plié, si le filtre du tuyau d'alimentation en eau est bouché. La vaisselle n'est pas propre Avez-vous utilisé une dose de produit de lavage idoine? Le programme de lavage sélectionné est-il approprié à la vaisselle que vous avez chargée? Le filtre et le micro-filtre sont-ils propres? Les gicleurs sont-ils libres?. Le lave-vaisselle ne décharge pas l'eau Avez-vous contrôlé: si le tuyau d'évacuation est plié. Sur les couverts il y a des dépôts calcaires ou un film blanc Avez-vous contrôlé: si le bouchon du réservoir à sel est bien fermé, si le dosage de produit de rinçage est bien réglé. Messages d'erreur Votre lave-vaisselle monte un dispositif de sécurité à même de détecter des anomalies de fonctionnement. Ces anomalies sont signalées par un ou deux voyants programme "G" qui clignotent très rapidement. Après avoir pris note des voyants qui clignotent, éteignez votre appareil et appelez l'assistance technique. Alarme robinet fermé Si vous avez oublié d'ouvrir le robinet de l'eau, votre machine vous le signale pendant quelques minutes en émettant de brefs signaux acoustiques. Ouvrez le robinet et, au bout de quelques minutes, votre machine redémarrera. Si vous n'êtes pas là quand les signaux acoustiques retentissent,votre appareil s'arrête et les voyants des programmes 2 et 3 (lavage et rinçages) clignotent très rapidement. Eteignez l'appareil, ouvrez le robinet de l'eau et au bout de 20 secondes rallumez l'appareil: recommencez les opérations de programmation, le programme redémarrera. Alarme filtres bouchés Si la machine est bloquée et les voyants phases programme 1 et 3 (prélavage et rinçages) clignotent rapidement, c'est que le filtre est bouché par de gros résidus d'aliments. Eteignez l'appareil, nettoyez soigneusement le filtre et après l'avoir remonté à son emplacement comme indiqué page 10, rallumez. Recommencez les opérations de programmation, le programme redémarrera. Alarme pour panne de l'électrovanne d'entrée de l'eau. Si le voyant 2 (lavage) clignote rapidement, il faut ETEINDRE votre lave-vaisselle et le REMETTRE EN MARCHE au bout d'une minute. Si l'alarme persiste, fermez avant tout le robinet de l'eau pour éviter tout risque d'inondation puis coupez le courant et appelez le service de dépannage. Si malgré tous ces contrôles, votre lave-vaisselle ne fonctionne toujours pas et que l'inconvénient persiste, appelez le service après-vente agréé le plus proche en fournissant les renseignements suivants: - le type de panne - le sigle du modèle (Mod. ....) et le numéro de série (S/N ....) que vous trouverez sur la plaquette signalétique située sur le côté de la contre-porte. Ne faites jamais appel à des techniciens non agréés et exigez toujours des pièces détachées originales. Nettoyage et entretiens particuliers Nettoyage des bras gicleurs Il peut arriver que des déchets restent collés aux bras gicleurs et bouchent les trous de sortie de l'eau. Contrôlez-les et nettoyez-les de temps en temps. Le groupe filtrant Si vous voulez toujours avoir d’excellents résultats de lavage, nettoyez le groupe filtrant. L’eau de lavage est débarrassée des déchets d’aliments et remise en circulation parfaitement filtrée. Voilà pourquoi, il vaut mieux enlever, après chaque lavage, les déchets les plus gros arrêtés par le gobelet «C» et par le filtre semi- circulaire A; pour les sortir, tirez la poignée du gobelet vers le haut Il vous suffira alors de les rincer à l’eau courante. Nettoyez soigneusement, une fois par mois, tout le groupe filtrant: gobelet C + filtre semi-circulaire A + filtre cylindrique B. Pour sortir le filtre “B” tournez-le dans le sens inverse des aiguilles d’une montre. Pour les nettoyer servez-vous d’une petite brosse non métallique. Assemblez les pièces (comme illustré) et remontez le groupe dans le lave-vaisselle. Faites-le entrer dans son logement en poussant vers le bas. N’utilisez pas votre lave-vaisselle sans filtres. Si les filtres ne sont pas montés correctement, l’efficacité du lavage en souffrira et vous risquez d’endommager l’appareil.10

Installation Emplacement Installez la machine à l'endroit voulu. Les côtés ou le dos de la machine peuvent être installés contre des meubles ou contre le mur. Le lave-vaisselle est doté de tuyaux pour l'alimentation et l'évacuation de l'eau qui peuvent être orientés vers la droite ou vers la gauche pour une meilleure installation. Nivellement Une fois que la machine est positionnée, vissez ou dévissez les pieds pour régler, si besoin est, la hauteur de la machine et la mettre à niveau pour qu'elle soit bien horizontale; elle ne doit absolument pas être inclinée de plus de 2°. Un bon nivellement garantit un fonctionnement correct du lave-vaisselle. Réglage des pieds arrière Glissez la machine dans la niche et réglez sa hauteur en vous servant des vis situées à l'avant de l'appareil, dans le bas. A l'aide d'un tournevis tournez les vis dans le sens des aiguilles d'une montre pour soulever le lave-vaisselle et dans le sens inverse pour l'abaisser. Branchement à la prise d'eau froide. Pour raccorder l'électroménager au réseau de distribution de l'eau, utilisez le tuyau d'arrivée fourni avec l'appareil, n'utilisez aucun autre type de tuyau. En cas de remplacement, n'utilisez que des pièces de rechange originales. Branchez le tuyau de chargement à une prise d'eau froide avec embouchure filetée 3/4 gas en veillant à bien le visser au robinet. Si la tuyauterie de l'eau est neuve ou est restée longtemps inutilisée, avant de procéder au branchement, contrôlez en faisant couler l'eau, que cette dernière soit bien limpide et dépourvue d'impuretés. Cette précaution est indispensable pour éviter que l'entrée de l'eau ne se bouche et endommage la machine. Branchement à la prise d'eau chaude La machine peut être alimentée avec de l'eau chaude (installation centralisée, radiateurs) qui ne doit pas dépasser 60° C. Dans ce cas la durée de lavage sera abrégée de 15 minutes environ et l'efficacité du lavage légèremernt réduite. Le branchement à la prise d'eau chaude doit être effectué exactement comme celui à la prise d'eau froide. Sécurité anti-fuite Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas de fuites à l'intérieur de la machine. Il est également équipé d'un tuyau d'arrivée de l'eau se composant d'un tuyau transparent à l'extérieur et d'un tuyau rouge à l'intérieur. Ces deux tuyaux supportent des pressions très élevées. En cas de rupture du tuyau intérieur, le tuyau extérieur devient rouge vif. La sécurité en cas de fuites est garantie par le deuxième tuyau transparent qui englobe le tuyau intérieur. Il est donc très important de contrôler périodiquement le tuyau extérieur, si vous voyez qu'il est rouge vif il faut le changer au plus tôt. Appelez un service d'assistance technique agréé pour l'intervention. Branchement au tuyau d'évacuation Introduisez le tuyau d'évacuation dans une conduite ayant au moins 4 cm de diamètre ou bien accrochez-le à l'évier. Evitez tous étranglements ou courbes excessifs. La portion de tuyau repérée par la lettre A doit se trouver à une hauteur comprise entre 40 et 100 cm. Le tuyau ne doit pas être plongé dans l'eau. Raccordement électrique Introduisez la fiche dans une prise de courant munie d'une mise à la terre efficace (la mise à la terre de l'installation est une garantie de sécurité prévue par la loi) après avoir vérifié que les valeurs de la tension et de la fréquence de réseau correspondent bien à celles qui sont indiquées sur la plaquette signalétique située sur la contre-porte en inox de la machine et que l'installation électrique à laquelle elle doit être raccordée est bien dimensionnée pour le courant maximum indiqué sur cette plaquette. Si la prise de courant à laquelle la machine doit être raccordée ne correspond pas à la fiche, remplacez cette dernière par une autre appropriée, plutôt que d'utiliser des adaptateurs ou des dérivations qui pourraient causer des surchauffes ou des brûlures. Si le câble d’alimentation électrique est abîmé, faites appel à un Service après-vente agréé pour le faire remplacer. ATTENTION: La fiche du lave-vasseille encastrable doit être accessible après que l'appareille a été installé pour pouvoir effectuer les opérations d'entretien en toute sécurité. Bande de protection contre la formation de buée. Une bande transparente autocollante est fournie avec certains modèles. Collez-la au-dessous de votre plan de travail en bois pour le protéger contre la buée. Si cette bande n’est pas fournie avec votre appareil, vous pouvez la commander comme pièce détachée à nos revendeurs agréés. A11

10 - 25 18 - 44 1,8 - 4,4
