MODE D'EMPLOI LVM 1267 BA SCHOLTES

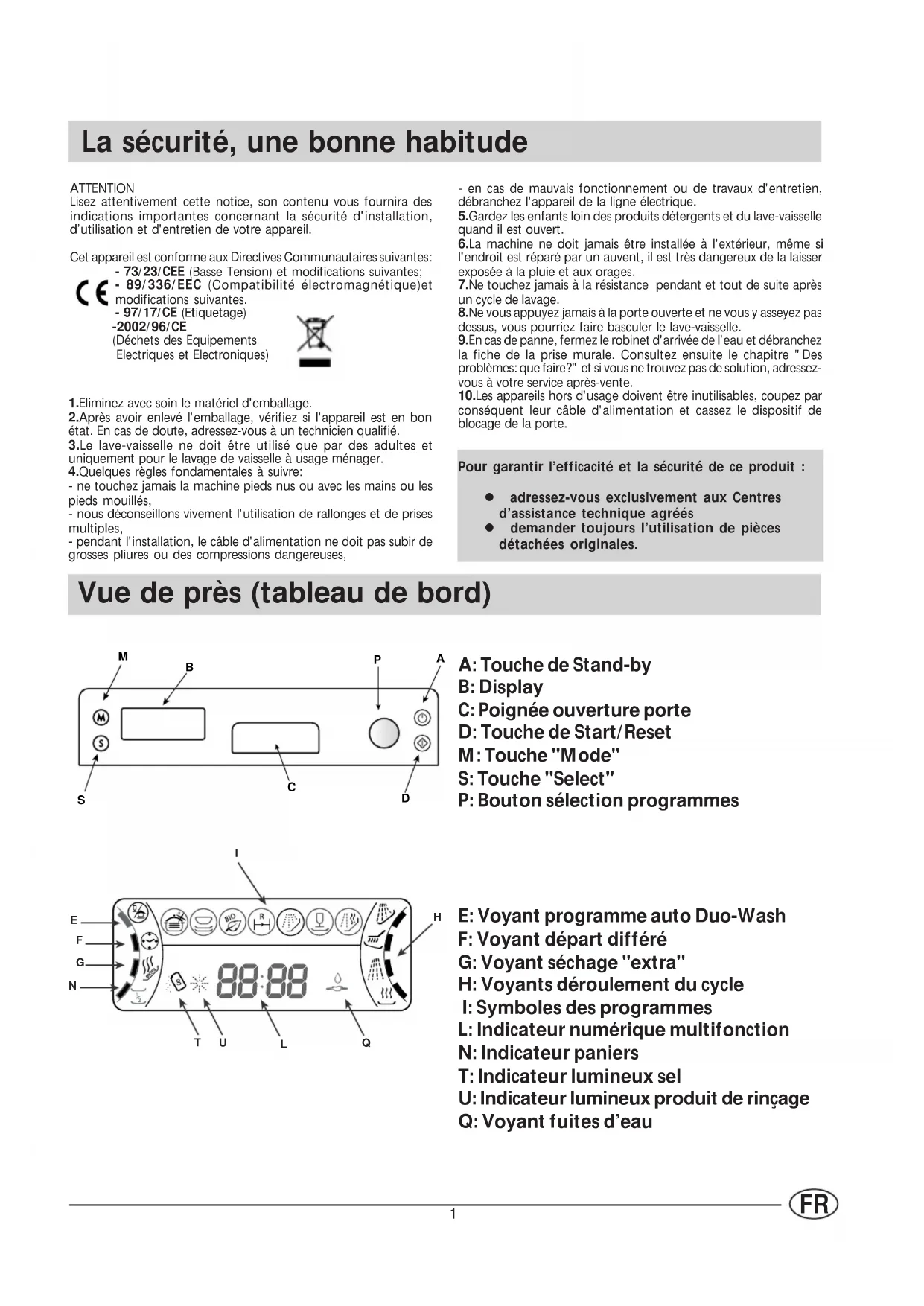

La sécurité, une bonne habitude ATTENTIONLisez attentivement cette notice, son contenu vous fournira desindications importantes concernant la sécurité d'installation,d’utilisation et d'entretien de votre appareil.Cet appareil est conforme aux Directives Communautaires suivantes:- 73/23/CEE (Basse Tension) et modifications suivantes;- 89/336/EEC (Compatibilité électromagnétique)etmodifications suivantes.- 97/17/CE (Etiquetage)-2002/96/CE(Déchets des Equipements Electriques et Electroniques) Pour garantir l’efficacité et la sécurité de ce produit : l adressez-vous exclusivement aux Centres d’assistance technique agréés l demander toujours l’utilisation de pièces détachées originales. Vue de près (tableau de bord) 1.Eliminez avec soin le matériel d'emballage.2.Après avoir enlevé l'emballage, vérifiez si l'appareil est en bonétat. En cas de doute, adressez-vous à un technicien qualifié.3.Le lave-vaisselle ne doit être utilisé que par des adultes etuniquement pour le lavage de vaisselle à usage ménager.4.Quelques règles fondamentales à suivre:- ne touchez jamais la machine pieds nus ou avec les mains ou lespieds mouillés,- nous déconseillons vivement l'utilisation de rallonges et de prisesmultiples,- pendant l'installation, le câble d'alimentation ne doit pas subir degrosses pliures ou des compressions dangereuses,- en cas de mauvais fonctionnement ou de travaux d'entretien,débranchez l'appareil de la ligne électrique.5.Gardez les enfants loin des produits détergents et du lave-vaissellequand il est ouvert.6.La machine ne doit jamais être installée à l'extérieur, même sil'endroit est réparé par un auvent, il est très dangereux de la laisserexposée à la pluie et aux orages.7.Ne touchez jamais à la résistance pendant et tout de suite aprèsun cycle de lavage.8.Ne vous appuyez jamais à la porte ouverte et ne vous y asseyez pasdessus, vous pourriez faire basculer le lave-vaisselle.9.En cas de panne, fermez le robinet d'arrivée de l'eau et débranchezla fiche de la prise murale. Consultez ensuite le chapitre "Desproblèmes: que faire?" et si vous ne trouvez pas de solution, adressez-vous à votre service après-vente.10.Les appareils hors d'usage doivent être inutilisables, coupez parconséquent leur câble d'alimentation et cassez le dispositif deblocage de la porte.

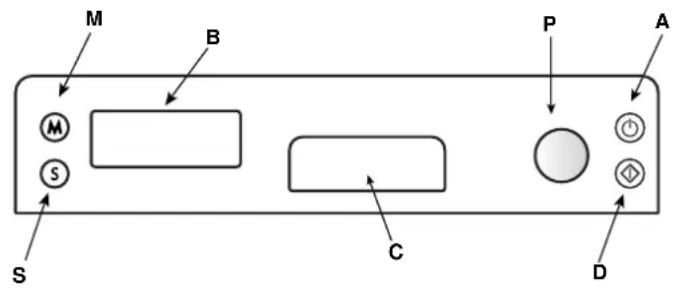

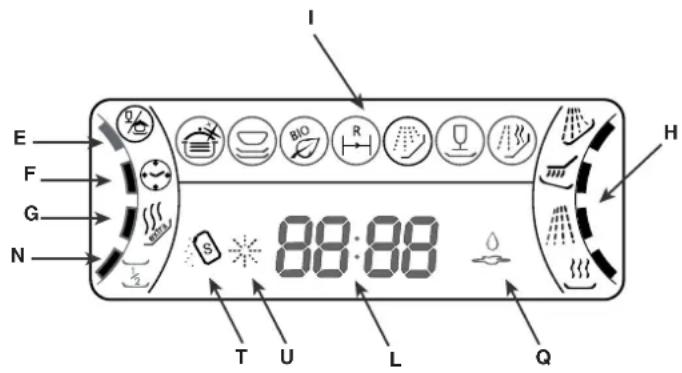

A: Touche de Stand-by B: Display C: Poignée ouverture porte D: Touche de Start/Reset M: Touche "Mode" S: Touche "Select" P: Bouton sélection programmes E: Voyant programme auto Duo-Wash F: Voyant départ différé G: Voyant séchage "extra" H: Voyants déroulement du cycle I: Symboles des programmes L: Indicateur numérique multifonction N: Indicateur paniers T: Indicateur lumineux sel U: Indicateur lumineux produit de rinçage Q: Voyant fuites d’eau2

Vue de près (Intérieur) Panier supérieur Gicleur supérieur Réglage hauteur panier Panier inférieur Bouchon distributeur sel Filtre lavage Caractéristiques thecniques Largeur cm. 59,5 Profondeur cm. 57 Hauteur cm. 82 Capacité 12 couverts standard Pression eau alimentation 4,3 psi-145 psi (30 KPa÷ 1MPa) (0,3 ÷10 bar) Tension d'alimentation Voir plaquette caractéristiques Puissance totale absorbée Voir plaquette caractéristiques Fusible Voir plaquette caractéristiques Gicleur inférieur Distributeur produits lavage et rinçage3

Sel..... Le sel La quantité de sel dans l'eau varie en fonction du lieu. Plus le contenu en sels est élevé plus l'eau est dure. Si de l'eau dure entrait dans le lave-vaisselle, les sels formeraient des incrustations sur les couverts. Un adoucisseur qui utilise du sel spécial lave-vaisselle permet d'éliminer le calcaire présent dans l'eau. Introduction du sel dans l'adoucisseur Utilisez toujours du sel spécial pour lave- vaisselle. Le réservoir à sel est situé sous le panier inférieur et doit être rempli comme suit:

inférieur, dévissez et enlevez le bouchon du réservoir.

2. Si vous approvisionnez

le réservoir pour la première fois, remplissez-le d'eau.

3. A l'aide de l'entonnoir fourni introduisez environ 2 Kg de

sel. Il est normal qu'un peu d'eau déborde du réservoir.

4. Revissez soigneusement le bouchon.

Le réservoir à sel doit être rempli dès que le voyant lumineux manque de sel "T" clignote. Après avoir chargé le sel pour la première fois , il est tout à fait normal que le voyant sel reste allumé ou clignote pendant 5 cycles de suite. Attention: Pour éviter toute formation de rouille, nous conseillons d'approvisionner en sel avant de démarrer un cycle de lavage. Réglage de la consommation en sel Ce lave-vaisselle prévoit un réglage modulable de la consommation en sel selon la dureté de l'eau. Ceci permet d'optimiser et de personnaliser la consommation en sel qui est réduite à son niveau minimal indispensable. Les Services Locaux de Distribution des eaux peuvent vous préciser le degré de dureté de votre eau. Pour le réglage, procédez comme suit:

1) Dévissez le bouchon du

2) Une flèche est située sur le collier du réservoir (voir fig. à

côté), si nécessaire, tournez, dans le sens inverse des aiguilles d'une montre, la flèche du signe "_" , vers le signe "+" selon la dureté de l'eau d'alimentation. Nous conseillons de procéder au réglage suivant le schéma suivant: Durété de l'eau °dH °fH mmol/lPositionsélécteurConsom-mation sel(grammes-/cycle)Autono- mie (cycles/2kg.)0 ¸ 10 0 ¸ 17 0 ¸ 1,7 / 0 /10¸ 25 18 ¸ 44 1,8 ¸ 4,4

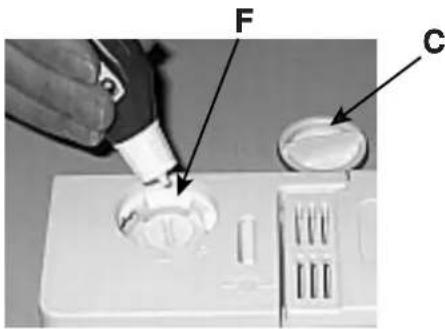

Produits lavage et Rinçage ..... Le détergent N'utilisez que du détergent spécial lave-vaisselle. Il faut introduire le détergent avant le démarrage de chaque cycle de lavage suivant les indications fournies dans le "Tableau cycles de lavage". Le distributeur à détergent se trouve à l'intérieur de la porte. Chargement du produit de lavage Pour ouvrir le couvercle "A" appuyez sur le bouton-poussoir "B". Remplissez les deux bacs à détergent "C" et "D" jusqu’à ras bord. Après avoir introduit le produit de lavage, fermez le couvercle en appuyant jusqu’au déclic. Dans le commerce, il existe des produits de lavage en pastilles, dans ce cas mettez une pastille dans le bac "D" et fermez le couvercle. Attention: pour simplifier l'accrochage du couvercle, éliminez, avant la fermeture, tous les résidus de détergent sur les bords du bac. Le produit de rinçage. Le produit de rinçage fait briller votre vaisselle davantage car il améliore son séchage. Le réservoir à produit de rinçage est situé à l’intérieur de la porte, remplissez- le quand le voyant produit de rinçage ‘ U‘ clignote sur l’écran. Introduction du produit de rinçage. Pour ouvrir le distributeur, tournez le bouchon "C" dans le sens inverse des aiguilles d'une montre et évitez tout débordement. Pour régler la quantité de produit débitée agissez avec un tournevis sur le régulateur "F" situé sous le couvercle "C". 6 positions sont possibles, normalement il est taré sur 4. Important: Le réglage du débit du produit de rinçage permet d'améliorer le séchage. S'il reste des gouttes d'eau ou des taches, il faut tourner le régulateur vers les chiffres plus élevés. Si les couverts lavés ont des rainures blanches, tournez le régulateur vers les chiffres plus bas.

Attention Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction sel et une fonction rinçage (3 en 1) Si votre eau est dure ou très dure, nous vous conseillons d'ajouter quand même du sel dans le réservoir prévu à cet effet pour éviter la formation de traces blanches sur votre vaisselle ou à la surface de la cuve. Si vous utilisez des produits 3 en 1, plus besoin de remplir le réservoir à produit de rinçage. Ne remplissez votre réservoir à produit de rinçage que si vous désirez un séchage encore plus performant, amenez dans ce cas le sélecteur de dosage sur 2. Suivez toujours les recommandations du fabricant reportées sur l'emballage. Si vous n'utilisez que des produits de ce genre, il est normal qu'au bout d'un certain nombre de lavages, les indicateurs lumineux sel et produit de rinçage se mettent à clignoter.5

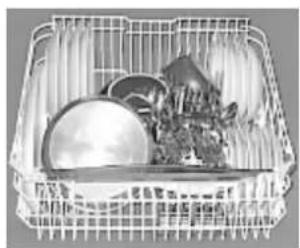

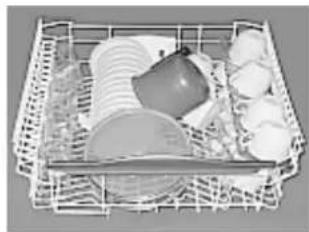

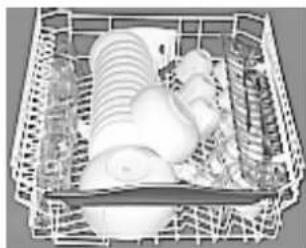

Rangement des couverts panier inférieur panier supérieur Quelques examples de chargement

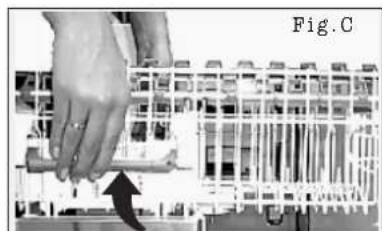

Fig.C Tout d’abord. Avant de ranger la vaisselle dans les paniers, éliminez les déchets de nourriture, ainsi les filtres ne se boucheront pas et le lavage n’en sera que plus efficace. Si les casseroles et les poêles sont très sales, mettez-les tremper en attendant de les laver au lave-vaisselle. Pour charger votre vaisselle plus facilement, sortez les paniers. Que ranger dans le panier inférieur? Nous vous conseillons de placer dans le panier inférieur la vaisselle plus difficile à laver : casseroles, couvercles, assiettes plates et creuses, mais aussi : tasses, tasses à café et verres. (les photos montrent des exemples de chargement).

• Plats et grands couvercles : rangez-les sur les côtés du panier.

• Casseroles, saladiers : placez-les toujours sens dessus dessous.

• Vaisselle très creuse : mettez ces pièces en position oblique, l’eau pourra ainsi s’écouler et mieux les laver.

• Verres et tasses : rangez-les comme illustré (voir figure). Le panier à couverts se sépare en deux quand vous enlevez sa poignée (voir figures A et B). Quand vous avez peu de couverts à laver, n’utilisez qu’une seule moitié. Ce panier est équipé de deux grilles amovibles:rangez les couverts un par un dans les fentes, manches tournés vers le bas. Les pointes des couteaux et des utensiles de cuisine tranchants doivent être tournées vers le bas Rangez-les de manière à ce qu’ils ne se touchent pas. Le panier à couverts de ce modèle a deux parties latérales détachables (voir fig. A1) que vous pouvez accrocher, au choix, au panier supérieur ou inférieur. Que ranger dans le panier supérieur? Chargez votre vaisselle fragile et légère dans le panier supérieur: verres, tasses à thé et à café, soucoupes, mais aussi assiettes, saladiers bas, poêles et casseroles basses peu sales (les photos vous montrent quelques exemples de chargement). Placez la vaisselle légère de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau. Une ou deux étagères rabattables peuvent être fournies pour ranger des tasses, grandes et petites, mais aussi des couteaux longs et pointus et des couverts de service. Après avoir chargé votre lave-vaisselle, n’oubliez pas de contrôler si les bras du gicleur tournent bien, sans buter contre la vaisselle. Réglage en hauteur du panier supérieur Le panier supérieur peut être réglé en position haute ou basse. Il est possible de régler le panier en hauteur à l'aide des dispositifs placés sur les côtés mêmes du panier (voir figure C).6

Mise en service Il y a une coupure de courant ? Vous avez ouvert la porte de la machine ? Le programme s'interrompt et repart dès que le courant revient ou que vous refermez la porte. Vous avez laissé la porte de votre machine ouverte? Le message “DOOR” clignote sur l’écran. Fermez la porte, le programme repartira normalement. En fin de lavage La fin du cycle est signalée par 2 brefs signaux acoustiques et par “END” qui clignote sur l’écran.

• Fermez le robinet de l’eau.

• Videz d’abord le panier inférieur.

• Attendez quelques minutes avant de sortir votre vaisselle, vous éviterez ainsi de la manipuler quand elle est encore chaude et vous obtiendrez un meilleur séchage.

• Videz d’abord le panier inférieur. Contrôlez que le programme est bien achevé avant de sortir votre vaisselle!

Lorsque vous ouvrez la porte du lave-vaisselle alors que le cycle de lavage est en cours ou vient juste de finir, faites attention au nuage de vapeur chaude qui s’échappe, vous risquez de vous brûler. Programme “Duo Wash”: C’est un programme spécial qui permet d’effectuer un lavage différencié dans les deux paniers : délicat dans celui du haut pour verres et cristallerie, énergique dans celui du bas pour les casseroles et les poêles. Appuyez sur la touche "M" (Mode) et sélectionnez le symbole du Duo-Wash, appuyez à présent sur "S" (Select): “on” sert à le sélectionner, le petit rectangle correspondant s’allumera, “off” sert à le désactiver ; au bout de 5 secondes il quitte automatiquement le menu. Appuyez à présent sur Start, le programme démarre avec un bip. Tout d’abord. Branchez la fiche dans la prise pour mettre le lave-vaisselle sous tension. Ouvrez à fond le robinet de l’eau et appuyez sur la touche de Stand-by "A": l’écran s’allume et affiche 4 tirets : pour vous signaler que vous pouvez programmer vo- tre lave-vaisselle. Choisissez un programme Pour choisir un programme tournez le bouton "P"et les symboles correspondants s’allument les uns après les autres: choisissez le programme le plus approprié au type de vaisselle (jetez un coup d’œil page 8 au tableau des programmes). Gardez la touche Start enfoncée et le programme démarre, mais si vous avez laissé la porte ouverte, l’écran affichera le message “DOOR”, il faudra alors la fermer et appuyer à nouveau sur cette touche. Après un signal acoustique, le programme démarre et l’écran n’affiche que le symbole du programme sélectionné. Le temps restant avant la fin du programme sera indiqué sur l’afficheur. Ne comptez pas sur un compte à rebours parfait car la durée estimée au départ est actualisée progressivement, au fur et à mesure que le programme avance, grâce à un capteur qui enregistre les nombreux paramètres qui lui permettent d’optimiser le cycle de lavage. Votre lave-vaisselle vous renseigne. Les voyants (H) de votre lave-vaisselle s’allument pour vous signaler à tout moment où en est votre cycle de lavage. Symboles correspondant aux différentes phases : Votre lave-vaisselle vous signale à tout moment où il en est. Modification du programme en cours. Vous pouvez modifier le programme en cours s’il vient juste de commencer. Appuyez 3 secondes de suite sur la touche de Reset: un signal acoustique prolongé retentira suivi de 3 bip rapides. Le voyant “I”s’éteint, 4 tirets sont affichés pour signaler que toutes les sélections ont été annulées. Vous pouvez alors resélectionner le bon programme. Vous avez oublié d'introduire de la vaisselle ? Vous pouvez interrompre le programme de lavage en appuyant sur la touche "A". Introduisez la vaisselle et dès allumage de la machine, le cycle repartira de l'endroit où il a été interrompu. séchage prélavage lavage rinçages Appuyez sur la touche “A” pour éteindre l’écran, débran- chez la fiche de la prise de courant pour couper l’alimen- tation électrique; le câble d’alimentation doit être par con- séquent facilement accessible. Attention :7

Programmation séchage super et départ différé Vous désirez davantage de séchage ? Avant de faire démarrer le programme sélectionné, appuyez plusieurs fois de suite sur la touche “M” (Mode) jusqu’à la sélection du symbole de séchage super “G”, le petit rectangle correspondant s’allumera. Appuyez sur la touche “S” (Select) et sélectionnez On pour activer le séchage super, Off pour le désactiver. N’oubliez pas qu’avec le séchage super le programme de lavage durera plus longtemps pour vous donner une vaisselle parfaitement sèche. Cette option est incompatible avec le trempage. Décidez vous-même quand démarrer. Vous avez chargé votre lave-vaisselle, avant ou après la sélection du programme, vous pouvez décider quand le faire démarrer. Appuyez sur la touche “M” (Mode) puis sélectionnez le symbole correspondant au départ différé "F": vous verrez le petit rectangle correspondant noircir. Appuyez à présent sur la touche “S” (Select) pour différer le départ du cycle de lavage de 1h à 24h. Si vous appuyez une autre fois, il y aura affichage de “OFF” (aucune sélection). A chaque pression correspond un bip; après avoir effectué votre choix, contrôlez si la porte est bien fermée et lancez le programme en appuyant sur la touche de mise en marche "D" (START). Le compte à rebours commence sur l’écran. Une fois le compte à rebours terminé, le programme démarre et l’écran affiche le temps moyen qui reste avant la fin du programme. Vous avez changé d’avis ? Si vous changez d’avis, vous pouvez programmer un autre délai d’attente, il suffit pour cela d’appuyer sur les touches Mode et Select et de recommencer la sélection. Si vous souhaitez par contre annuler le retard sélectionné et faire démarrer tout de suite le programme, appuyez sur la touche Select jusqu’à la mise à zéro. Le voyant "F"s’éteindra. Vous voulez laver une demi-charge? N’oubliez pas de réduire de moitié la quantité de détergent. Vous avez une petite vaisselle que vous voulez charger dans un seul panier pour faire des économies d’eau, de détergent et d’électricité. Appuyez sur la touche "M"(Mode) plusieurs fois de suite jusqu’à la sélection du symbole “N”: le petit rectangle correspondant s’allumera. A l’aide de la touche "S" (select) vous pouvez choisir de laver une demi-charge dans le panier supérieur ou dans le panier inférieur. A chaque pression, vous entendrez un bip et le symbole correspondant s’allumera. L’écran affichera le symbole du panier sélectionné. Off indique “aucune sélection” Après avoir effectué votre choix, faites démarrer le programme à l’aide de START. Cette option est valable avec tous les programmes.8

Tableau programmes Le lavage en lave-vaisselle garantit un environnement hygiénisant et davantage de propreté. N’oubliez pas : les cycles des programmes automatiques peuvent subir des modifications du fait de l’intervention du capteur qui juge du degré de salissure et les optimise.3 URJUDPPH,QGLFDWLRQV VXU OH FKRL[GHVSURJUDPPHV'H V FULSWLRQ GX F\FOH3U RGX LWGHODYDJHSU pODYDJHODYDJH3URGXLW GHULQoDJH'XUpH GXSU RJUDPPHW RO pUDQFHVDQVVpFKDJHVXSHU$XWR,QWHQVLI9DLVVHO OHHWFDVVHUROHVWUqVVDOHV GpFRQVHLOOpSRXUODYDLVVHOOH IUDJLOH3UpODYDJHjOHDX FKDX GH&/DYDJ H j&ULQoDJ HVjOHDXIURLGH5 LQ oDJHFKDX Gj&6pFK DJHJ

Quelques conseils pour faire des économies - Faites travailler la machine à plein chargement si possible pour optimiser la consommation d'eau et d'électricité; pour éviter qu'il se forme, entre-temps, de mauvaises odeurs et des incrustations, vous pouvez utiliser le cycle trempage. - Choisissez le programme approprié: le choix du programme dépend du type de vaisselle et de son degré de salissure. - Utilisez une juste dose de détergent: si vous exagérez, non seulement vous n'obtiendrez pas des couverts plus propres mais vous polluerez un peu plus l'environnement. - Inutile de rincer les couverts avant de les ranger dans la machine. Comment garder votre lave-vaisselle en forme Après chaque lavage Après chaque lavage, fermez le robinet de l'eau et laissez la porte entrebaillée pour éviter la formation d'humidité et de mauvaises odeurs. Débranchez la fiche Avant toute opération d'entretien ou de nettoyage, débranchez la fiche de la prise: vous ne risquerez ainsi aucun danger. Ni solvants ni abrasifs Pour nettoyer l'extérieur et les parties en caoutchouc du lave- vaisselle, n'utilisez ni solvants ni abrasifs mais uniquement un chiffon imbibé d'eau tiède savonneuse. Pour éliminer toute tache sur la surface de la cuve, utilisez un chiffon imbibé d'eau et de vinaigre blanc ou un produit de nettoyage spécial lave-vaisselle. Si vous partez en vacances Quand vous partez en vacances, il est conseillé d'effectuer un lavage à vide, après quoi débranchez la fiche, fermez le robinet de l'eau et laissez la porte entrebaillée: les joints dureront plus longtemps et vous éviterez la formation de mauvaises odeurs. En cas de déménagement En cas de déménagement, essayez de garder l'appareil le plus possible à la verticale; si nécessaire, inclinez-le vers l'arrière. Les joints. L'un des facteurs responsables de la stagnation des mauvaises odeurs à l'intérieur du lave-vaisselle est représenté par les déchets d'aliments qui se nichent dans les joints. Il suffira de nettoyer périodiquement ces derniers à l'aide d'une éponge mouillée. La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Enlèvement des appareils ménagers usagés Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.10

Des problèmes: que faire? Il peut arriver que le lave-vaisselle ne fonctionne pas du tout ou pas bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Le lave-vaisselle ne démarre pas Avez-vous contrôlé: si la fiche est bien enfoncée dans la prise, s'il y a du courant, si la porte est bien fermée, si la touche marche-arrêt est sur la position "ON", si le robinet est ouvert. Le lave-vaisselle n'emmagasine pas d'eau Avez-vous contrôlé: si le robinet est ouvert et bien raccordé au tuyau, s'il y a une coupure d'eau ou bien s'il n'y a pas suffisamment de pression, si le tuyau est plié, si le filtre du tuyau d'alimentation en eau est bouché. La vaisselle n'est pas propre Avez-vous utilisé une dose de produit de lavage idoine? Le programme de lavage sélectionné est-il approprié à la vaisselle que vous avez chargée? Le filtre et le micro-filtre sont-ils propres? Les gicleurs sont-ils libres?. Le lave-vaisselle ne décharge pas l'eau Avez-vous contrôlé: si le tuyau d'évacuation est plié. Sur les couverts il y a des dépôts calcaires ou un film blanc Avez-vous contrôlé: si le bouchon du réservoir à sel est bien fermé, si le dosage de produit de rinçage est bien réglé. Messages d’erreur. Votre lave-vaisselle monte un dispositif de sécurité à même de signaler des anomalies de fonctionnement. Ces anomalies ou pannes sont signalées par des codes se composant de plusieurs lettres et chiffres qui clignotent sur l’afficheur. Après avoir pris note du code d’erreur, éteignez l’appareil, fermez le robinet de l’eau et appelez votre service après-vente. Alarme robinet fermé Si vous avez oublié d’ouvrir le robinet de l’eau, votre appareil vous le signale par une longue série de bips prolongés et par affichage clignotant du message H2O Ouvrez le robinet de l’eau et au bout de quelques minutes le programme démarrera. Si vous n’êtes pas là quand les bips retentissent, l’appareil se mettra en état d’alarme et le code “AL06” se mettra à clignoter. Appuyez sur la touche de Stand-by jusqu’à ce que l’écran s’éteigne. vérifiez qu’il n’y a pas de coupure d’eau et ouvrez le robinet; rallumez en appuyant sur la même touche. Recommencez les opérations de programmation et mettez en mar- che à l’aide de la touche START. Alarme filtres bouchés Si la machine est bloquée et le code “AL05” clignote, c’est que le filtre est bouché par de gros résidus d’aliments. Appuyez sur la touche de Stand-by jusqu’à ce que l’écran s’éteigne. nettoyez soigneusement le filtre et après l’avoir remonté à son emplacement comme indiqué dans cette page, rallumez. Recommencez les opérations de programmation et mettez votre appareil en marche à l’aide de la touche START. Alarme fuites d’eau Si le voyant "Q" clignote, c’est que votre appareil est bloqué à cause d’une fuite d’eau. Fermez le robinet de l’eau, coupez le courant et appelez le service d’assistance technique. Si malgré tous ces contrôles, votre lave-vaisselle ne fonctionne toujours pas et que l'inconvénient persiste, appelez le service après-vente agréé le plus proche en fournissant les renseignements suivants: - le type de panne - le sigle du modèle (Mod. ....) et le numéro de série (S/N ....) que vous trouverez sur la plaquette signalétique située sur le côté de la contre-porte. Ne faites jamais appel à des techniciens non agréés et exigez toujours des pièces détachées originales. Nettoyage et entretiens particuliers

Nettoyage des bras gicleurs Il peut arriver que des déchets restent collés aux bras gicleurs et bouchent les trous de sortie de l'eau. Contrôlez-les et nettoyez-les de temps en temps. Le groupe filtrant Si vous voulez toujours avoir d’excellents résultats de lavage, nettoyez le groupe filtrant. L’eau de lavage est débarrassée des déchets d’aliments et remise en circulation parfaitement filtrée. Voilà pourquoi, il vaut mieux enlever, après chaque lavage, les déchets les plus gros arrêtés par le gobelet «C» et par le filtre semi- circulaire A; pour les sortir, tirez la poignée du gobelet vers le haut Il vous suffira alors de les rincer à l’eau courante. Nettoyez soigneusement, une fois par mois, tout le groupe filtrant: gobelet C + filtre semi-circulaire A + filtre cylindrique B. Pour sortir le filtre “B” tournez-le dans le sens inverse des aiguilles d’une montre. Pour les nettoyer servez-vous d’une petite brosse non métallique.Assemblez les pièces (comme illustré) et remontez le groupe dans le lave-vaisselle. Faites-le entrer dans son logement en poussant vers le bas. N’utilisez pas votre lave-vaisselle sans filtres. Si les filtres ne sont pas montés correctement, l’efficacité du lavage en souffrira et vous risquez d’endommager l’appareil.11

Installation Emplacement Installez la machine à l'endroit voulu. Les côtés ou le dos de la machine peuvent être installés contre des meubles ou contre le mur. Le lave-vaisselle est doté de tuyaux pour l'alimentation et l'évacuation de l'eau qui peuvent être orientés vers la droite ou vers la gauche pour une meilleure installation. Nivellement Une fois que la machine est positionnée, vissez ou dévissez les pieds pour régler, si besoin est, la hauteur de la machine et la mettre à niveau pour qu'elle soit bien horizontale; elle ne doit absolument pas être inclinée de plus de 2°. Un bon nivellement garantit un fonctionnement correct du lave-vaisselle. Réglage des pieds arrière Glissez la machine dans la niche et réglez sa hauteur en vous servant des vis situées à l'avant de l'appareil, dans le bas. A l'aide d'un tournevis tournez les vis dans le sens des aiguilles d'une montre pour soulever le lave-vaisselle et dans le sens inverse pour l'abaisser. Branchement à la prise d'eau froide. Pour raccorder l'électroménager au réseau de distribution de l'eau, utilisez le tuyau d'arrivée fourni avec l'appareil, n'utilisez aucun autre type de tuyau. En cas de remplacement, n'utilisez que des pièces de rechange originales. Branchez le tuyau de chargement à une prise d'eau froide avec embouchure filetée 3/4 gas en veillant à bien le visser au robinet. Si la tuyauterie de l'eau est neuve ou est restée longtemps inutilisée, avant de procéder au branchement, contrôlez en faisant couler l'eau, que cette dernière soit bien limpide et dépourvue d'impuretés. Cette précaution est indispensable pour éviter que l'entrée de l'eau ne se bouche et endommage la machine. Branchement à la prise d'eau chaude La machine peut être alimentée avec de l'eau chaude (installation centralisée, radiateurs) qui ne doit pas dépasser 60° C. Dans ce cas la durée de lavage sera abrégée de 15 minutes environ et l'efficacité du lavage légèremernt réduite. Le branchement à la prise d'eau chaude doit être effectué exactement comme celui à la prise d'eau froide. Sécurité anti-fuite Votre lave-vaisselle est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas de fuites à l'intérieur de la machine. Il est également équipé d'un tuyau d'arrivée de l'eau se composant d'un tuyau transparent à l'extérieur et d'un tuyau rouge à l'intérieur. Ces deux tuyaux supportent des pressions très élevées. En cas de rupture du tuyau intérieur, le tuyau extérieur devient rouge vif. La sécurité en cas de fuites est garantie par le deuxième tuyau transparent qui englobe le tuyau intérieur. Il est donc très important de contrôler périodiquement le tuyau extérieur, si vous voyez qu'il est rouge vif il faut le changer au plus tôt. Appelez un service d'assistance technique agréé pour l'intervention. Branchement au tuyau d'évacuation Introduisez le tuyau d'évacuation dans une conduite ayant au moins 4 cm de diamètre ou bien accrochez-le à l'évier. Evitez tous étranglements ou courbes excessifs. La portion de tuyau repérée par la lettre A doit se trouver à une hauteur comprise entre 40 et 100 cm. Le tuyau ne doit pas être plongé dans l'eau. Raccordement électrique Introduisez la fiche dans une prise de courant munie d'une mise à la terre efficace (la mise à la terre de l'installation est une garantie de sécurité prévue par la loi) après avoir vérifié que les valeurs de la tension et de la fréquence de réseau correspondent bien à celles qui sont indiquées sur la plaquette signalétique située sur la contre-porte en inox de la machine et que l'installation électrique à laquelle elle doit être raccordée est bien dimensionnée pour le courant maximum indiqué sur cette plaquette. Si la prise de courant à laquelle la machine doit être raccordée ne correspond pas à la fiche, remplacez cette dernière par une autre appropriée, plutôt que d'utiliser des adaptateurs ou des dérivations qui pourraient causer des surchauffes ou des brûlures. Si le câble d’alimentation électrique est abîmé, faites appel à un Service après-vente agréé pour le faire remplacer. ATTENTION: La fiche du lave-vasseille encastrable doit être accessible pour pouvoir effectuer les opérations d'entretien en toute sécurité. Bande de protection contre la formation de buée. Une bande transparente autocollante est fournie avec certains modèles. Collez-la au-dessous de votre plan de travail en bois pour le protéger contre la buée. Si cette bande n’est pas fournie avec votre appareil, vous pouvez la commander comme pièce détachée à nos revendeurs agréés. A12

DQ GGLVK HV6W DQ GDUGGDLO\

X SSHUUDFNDQGK HDY \ GX W\

10 - 25 18 - 44 1,8 - 4,4
