MANUALE UTENTE LVM 1267 BA SCHOLTES

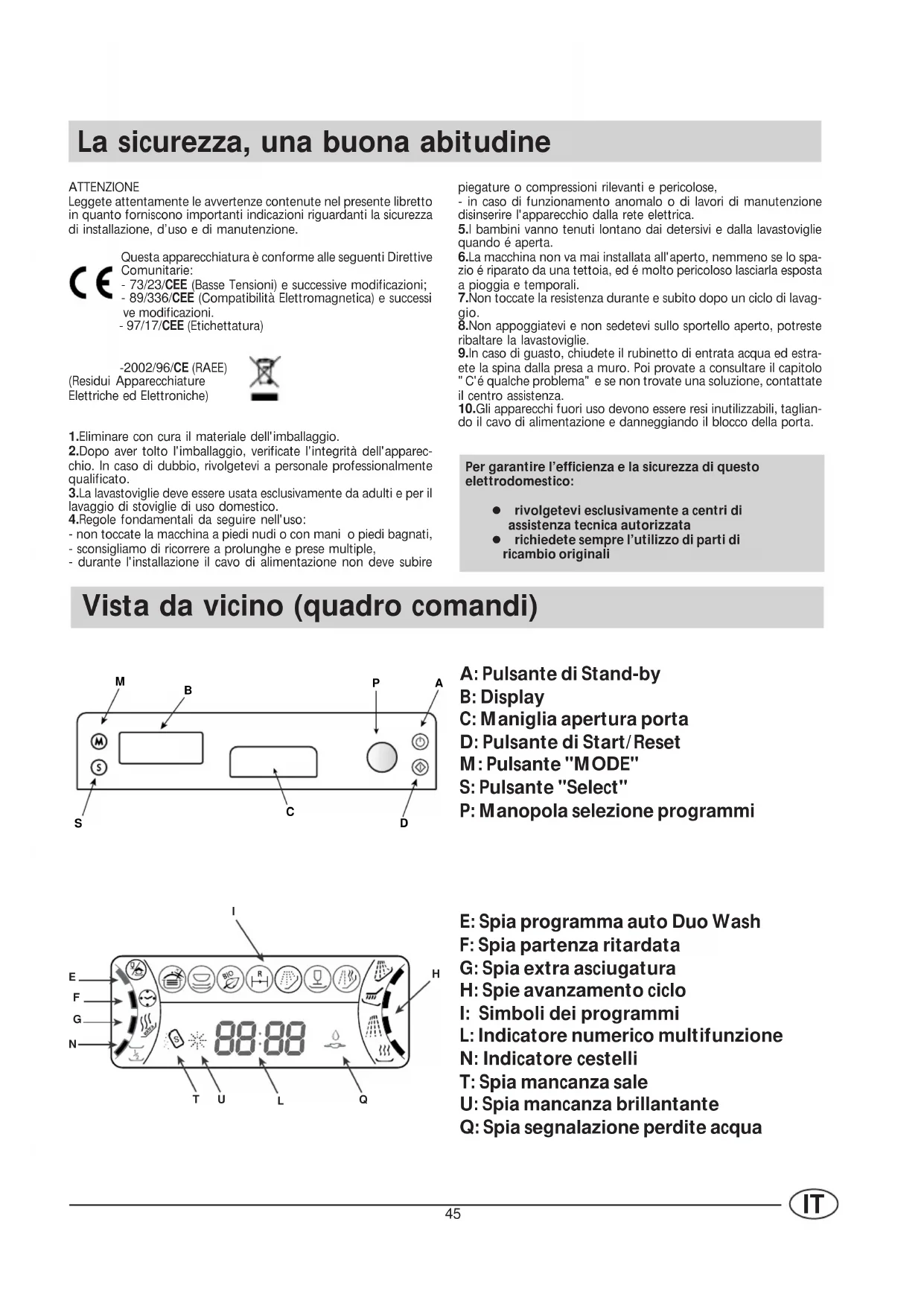

La sicurezza, una buona abitudine ATTENZIONE Leggete attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE (Basse Tensioni) e successive modificazioni; - 89/336/CEE (Compatibilità Elettromagnetica) e successi ve modificazioni. - 97/17/CEE (Etichettatura) -2002/96/CE (RAEE) (Residui Apparecchiature Elettriche ed Elettroniche) 1.Eliminare con cura il materiale dell'imballaggio. 2.Dopo aver tolto l'imballaggio, verificate l'integrità dell'apparec- chio. In caso di dubbio, rivolgetevi a personale professionalmente qualificato. 3.La lavastoviglie deve essere usata esclusivamente da adulti e per il lavaggio di stoviglie di uso domestico. 4.Regole fondamentali da seguire nell'uso: - non toccate la macchina a piedi nudi o con mani o piedi bagnati, - sconsigliamo di ricorrere a prolunghe e prese multiple, - durante l'installazione il cavo di alimentazione non deve subire Vista da vicino (quadro comandi) piegature o compressioni rilevanti e pericolose, - in caso di funzionamento anomalo o di lavori di manutenzione disinserire l'apparecchio dalla rete elettrica. 5.I bambini vanno tenuti lontano dai detersivi e dalla lavastoviglie quando é aperta. 6.La macchina non va mai installata all'aperto, nemmeno se lo spa- zio é riparato da una tettoia, ed é molto pericoloso lasciarla esposta a pioggia e temporali. 7.Non toccate la resistenza durante e subito dopo un ciclo di lavag- gio. 8.Non appoggiatevi e non sedetevi sullo sportello aperto, potreste ribaltare la lavastoviglie. 9.In caso di guasto, chiudete il rubinetto di entrata acqua ed estra- ete la spina dalla presa a muro. Poi provate a consultare il capitolo "C'é qualche problema" e se non trovate una soluzione, contattate il centro assistenza. 10.Gli apparecchi fuori uso devono essere resi inutilizzabili, taglian- do il cavo di alimentazione e danneggiando il blocco della porta. A: Pulsante di Stand-by B: Display C: Maniglia apertura porta D: Pulsante di Start/Reset M: Pulsante "MODE" S: Pulsante "Select" P: Manopola selezione programmi E: Spia programma auto Duo Wash F: Spia partenza ritardata G: Spia extra asciugatura H: Spie avanzamento ciclo I: Simboli dei programmi L: Indicatore numerico multifunzione N: Indicatore cestelli T: Spia mancanza sale U: Spia mancanza brillantante Q: Spia segnalazione perdite acqua Per garantire l’efficienza e la sicurezza di questo elettrodomestico: l rivolgetevi esclusivamente a centri di assistenza tecnica autorizzata l richiedete sempre l’utilizzo di parti di ricambio originali

Vista da vicino (Interno) Caratteristiche tecniche Larghezza cm. 59,5 Profondità cm. 57 Altezza cm. 82 Capacità 12 coperti standard Pressione acqua alimentazione 4,3 psi - 145 psi (30 KPa÷ 1MPa) (0,3 ÷10 bar) Tensione di alimentazione Vedi targhetta caratteristiche Potenza totale assorbita Vedi targhetta caratteristiche Fusibile Vedi targhetta caratteristiche Irroratore inferiore Tappo contenitore sale Filtro lavaggio Contenitore detersivo e brillantante Cestello superiore Irroratore superiore Regolazione altezza cestello Cestello inferiore47

Sale .... Il sale La durezza dell'acqua varia a seconda della località. Se nel- la lavastoviglie entrasse acqua dura, si formerebbero incrostazioni sulle stoviglie. Grazie ad un decalcificatore che utilizza sale specifico per lavastoviglie, si elimina il calcare dall'acqua. Caricamento del sale nel decalcificatore Utilizzate sempre sale specifico per lavastoviglie. Il serbatoio del sale é sotto il cestello inferiore e va riempito così:

1. Estraete il cesto inferio-

re, svitate e togliete il tap- po del serbatoio.

2. Se state caricando il ser-

batoio per la prima volta, riempitelo d'acqua.

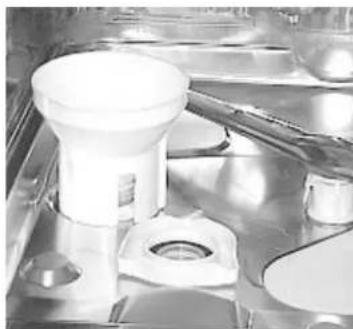

3. Mettete l'imbuto in do-

tazione sul foro ed introdu- cete circa 2 Kg di sale. E' normale che un po' d'ac- qua fuoriesca dal serbatoio.

4. Riavvitate il tappo con cura.

Il serbatoio del sale va riempito quando lampeggia la spia mancanza sale "T". Dopo aver caricato il sale per la prima volta, è normale che la spia di segnalazione mancanza sale rimanga accesa o lampeggi per 5 cicli consecutivi. Attenzione: Per evitare la formazione di ruggine consiglia- mo di caricare il sale prima di iniziare un ciclo di lavaggio. Regolazione consumo sale La lavastoviglie è predisposta per la regolazione del consumo di sale in funzione della durez- za dell'acqua che si utilizza in modo da ottimizzare e personalizzare il consumo del sale al livello minimo necessa- rio. Potete richiedere il grado di du- rezza dell’acqua all’Ente erogatore dell’acqua potabile della vostra zona. Per la regolazione seguire le seguenti istruzioni:

1. svitare il tappo del serbatoio sale

2. sul collare del serbatoio è posta una freccia (vedi fig. ac-

canto) ruotare, se necessario, la freccia dal segno "-" in senso antiorario verso il segno "+" a seconda della durezza dell'acqua di alimentazione. Si consiglia di effettuare la regolazione secondo lo schema seguente: Durezza dell’acqua °dH °fH mmol/l Posizione selettore Consumo sale (grammi/- ciclo) Autonomia (cicli\2kg) 0 -10 0 - 17 0 - 1,7 / 0 /

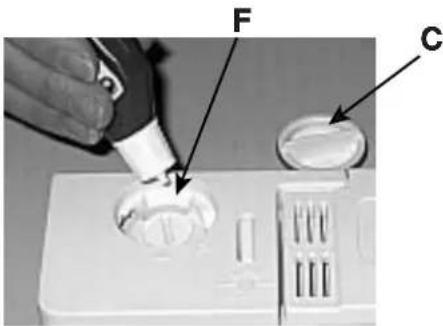

Detersivo e brillantante ..... Il detersivo Usare solamente detersivo specifico per lavastoviglie. Il rifor- nimento del detersivo deve essere effettuato prima dell'ini- zio di ogni ciclo di lavaggio sulla base delle indicazioni forni- te nella "Tabella cicli di lavaggio". Il distributore del detersi- vo si trova all'interno della porta. Caricamento del detersivo Per aprire il coperchio "A" premere il pulsante "B". Il deter- sivo va inserito nelle 2 vaschette "C" e "D" fino al bordo. Dopo aver versato il detersivo chiudere il coperchio, premen- dolo fino allo scatto. In commercio si può trovare del detersivo per lavastoviglie in compresse, in questo caso mettere una compressa nella vaschetta "D" e chiudere il coperchio. Attenzione: per facilitare l'aggancio del coperchio, eli- minate, prima della chiusura, eventuali residui di de- tersivo caduti sui bordi della vaschetta. Il brillantante. Il brillantante rende le tue stoviglie più brillanti perchè ne migliora l’asciugatura. Il serbatoio del brillantante è posto all’interno della porta: va riempito quando sul display lampeggia la spia mancanza brillantante ‘U’. Se ti capita di versare del brillantante fuori dal serbatoio, pulisci bene con una spugna. Caricamento del brillantante Per aprire il contenitore occorre ruotare in senso antiorario il tappo "C" e quando versate il brillantante evitate che que- sto fuoriesca. E' possibile regolare la quantità di prodotto erogata, agendo con un cacciavite sul regolatore "F" posto sotto il coperchio "C". Vi sono 6 posizioni possibili, normal- mente é tarato sul 4. Importante: La regolazione dell'erogazione del brillantante permette di migliorare l'asciugatura. Se sulle stoviglie lavate rimanessero gocce d'acqua o mac- chie, è necessario ruotare il regolatore verso i numeri più alti. Se le stoviglie lavate presentassero delle striature bian- che, ruotare il regolatore verso i numeri più bassi.

Attenzione In commercio si possono trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1). Se l acqua è dura o molto dura consigliamo di aggiungere comunque sale nellapposito dispenser per evitare la formazione di striature bianche sulle stoviglie o sulla vasca. Se si utilizzano i prodotti 3 in 1 non è più necessario caricare il brillantante nellapposito serbatoio. Se si vuole unasciugatura ancora maggiore è possibile caricare il brillantante, avendo cura però di portare il regolatore sul n° 2. In ogni caso consultare le istruzioni del produttore sulle confezioni. Se si usano solo questi prodotti è normale che le spie sale e brillantante, dopo un certo numero di cicli, lampeggino in permanenza.49

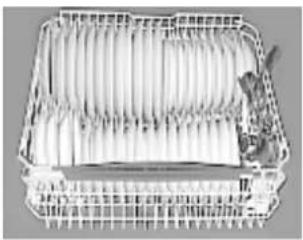

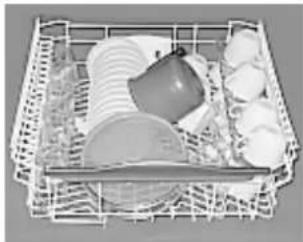

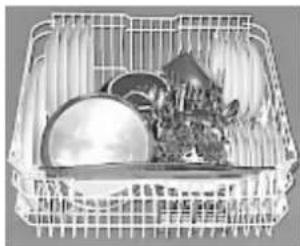

Prima di disporre le stoviglie nei cestelli, asportate i residui più grossi di cibo per evitare di intasare i filtri con conse- guente riduzione dell'efficacia di lavaggio. Qualora le pentole e le padelle fossero molto incrostate, vi consigliamo di metterle a bagno in attesa del lavaggio. Si eviteranno così ulteriori lavaggi. Estrarre i cesti per facilitare l'operazione di carico delle sto- viglie. Come utilizzare il cestello inferiore Nel cestello inferiore consigliamo di mettere le stoviglie più difficili da lavare: pentole, coperchi, piatti piani e fondi, ma anche: tazze , tazzine e bicchieri. (nelle foto si trovano esempi di carico).

• Piatti da portata e coperchi grandi: sistemarli ai lati del cesto.

• Pentole, insalatiere: devono essere sempre capovolte.

• Stoviglie molto fonde: sistemarle in posizione obliqua, così l’acqua potrà defluire per lavarle meglio.

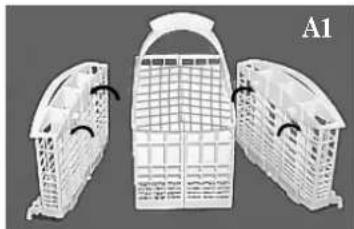

• Bicchieri e tazze: sistemarli come indicato nella figura. Il cestino per le posate è sdoppiabile in due parti sfilando la maniglia (vedi le figure A e B). Quando avete poche posate da lavare potete utilizzare solo metà cestino. Questo cestino è dotato di due griglie asportabili: inserire le posate ad una ad una nelle feritoie, con i manici rivolti verso il basso. I coltelli e gli utensili con punte taglienti devono essere caricati con le punte rivolte verso il basso. Sistemarle in modo che non si tocchino fra di loro. In questo modello il cestino posate è dotato di due settori laterali che si possono staccare, come nella figura A1 e agganciare sia al cestello superiore che a quello inferiore. Come utilizzare il cestello superiore Nel cestello superiore caricare le stoviglie delicate e legge- re: bicchieri, tazze da tè e caffè, piattini ma anche piatti, insalatiere basse, padelle, pentole e tegami bassi poco spor- chi (nelle foto potete trovare esempi di carico). Sistemare le stoviglie leggere in modo che non vengano spostate dai getti d’acqua. In dotazione possono essere fornite una o due ribaltine sul- le quali sistemare tazze e tazzine ma anche coltelli lunghi e acuminati e posate di servizio. Dopo avere caricato la lavastoviglie, ricordatevi di control- lare che le pale dell’irroratore ruotino liberamente, senza scontrarsi con le stoviglie. Come regolare il cestello superiore .... E’ possibile regolare il cestello superiore in posizione alta o bassa. Caricamento delle stoviglie cestello superiore cestello inferiore Esempi di caricamenti

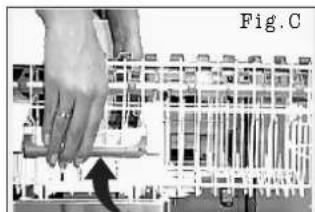

Ai lati del cestello superiore si trovano due maniglie: con quelle potete regolarne l’altezza (vedere figura C). Fig.C A50

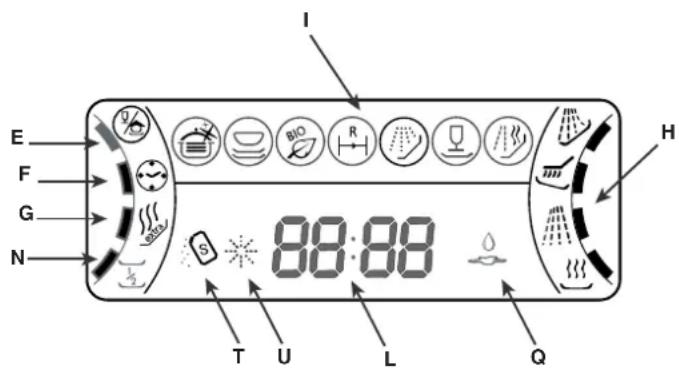

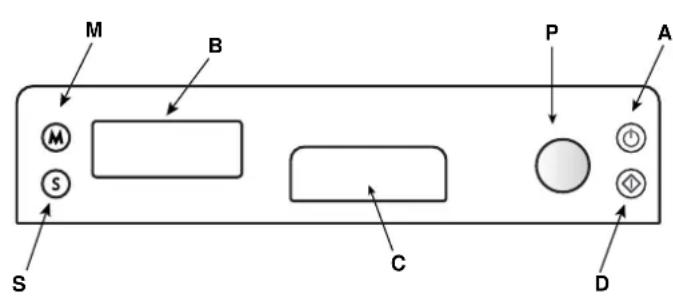

Come avviare la macchina Come avviare un programma di lavaggio Inserite la spina nella presa di corrente, la lavastoviglie è sotto tensione. Aprite completamente il rubinetto dell’acqua e premete il pulsante di Stand-by "A" il display si illumina e compaiono 4 trattini:significa che la lavastoviglie è pronta per essere programmata. Avviamento ed impostazione del programma. Selezionate il programma ruotando la manopola "P" vedre- te accendersi in successione i corrispondenti simboli: Ora potete scegliere il programma che ritenete più indicato al tipo di stoviglie da lavare (vedere a pag.52 la tabella pro- grammi). Tenere premuto il pulsante di Start "D"ed il programma si avvia dopo un segnale acustico, sul display comparirà solo il simbolo del programma selezionato. Se avete dimenticato la porta aperta, sul display comparirà la scritta “DOOR”,chiudetela e premete di nuovo lo stesso pulsante. Sul numeratore potrete leggere il tempo residuo alla fine del programma. Non aspettatevi un preciso conto alla rovescia ma tenete conto che la macchina parte con un tempo stima- to che si aggiorna, grazie al sensore di cui è dotata, via via che il programma avanza, acquisendo i molti parametri che le consentono di ottimizzare il ciclo di lavaggio. Indicatore fasi programma in corso La lavastoviglie è dotata di lampade spia (H) che si illumina- no per segnalare lo stato di avanzamento del ciclo di lavaggio.Ecco i simboli delle fasi: Annullare e modificare un programma in corso Premessa: un programma in corso può essere modificato solo se è appena iniziato. Tenere premuto per circa 3 secondi il pulsante di Reset "D": sentirete un segnale acustico prolungato seguito da 3 brevi bip. La spia “I”si spegne e compaiono i 4 trattini ad indicare che tutte le impostazioni sono state annullate. Ora è possibi- le re-impostare il programma giusto. Avete dimenticato di inserire una stoviglia? E’ possibile interrompere il programma di lavaggio premen- do il pulsante "A" quindi inserite le stoviglie ed all’accensio- ne della macchina il ciclo riprenderà dal punto in cui era stato interrotto. E’ andata via la luce? E'stata aperta la porta della mac- china? Il programma si interrompe e poi riprende quando torna la luce o quando chiudi la porta. Alla fine del lavaggio La fine del ciclo è segnalata da 2 brevi segnali acustici e sul display compare la scritta “END” lampeggiante.

• Chiudere il rubinetto dell’acqua.

• Svuotare per primo il cesto inferiore. Quando viene aperta la porta il display lo segnala con la scritta “DOOR” lampeggiante. Accertarsi che il programma sia terminato prima di togliere le stoviglie! Avvertenza: quando aprite la porta della lavastoviglie, se il ciclo di lavaggio è in corso o è appena terminato, fate atten- zione al vapore caldo che fuoriesce, potreste scottarvi. Programma “Duo Wash”: E’ un programma speciale che consente di effettuare un lavaggio differenziato sui due cesti: delicato sul superiore per cristalli e bicchieri, energico per pentole e padelle sul cesto inferiore. Premete il pulsante "M" (Mode) e selezionate il simbolo del Duo-Wash, premete quindi il pulsante "S" (Select): con “on” si effettua la selezione e si illuminerà il rettangolino corri- spondente, con "off” si deseleziona; dopo circa 5 secondi si esce automaticamente dal menù. Dopo aver effettuato la selezione premete Start ed il pro- gramma si avvia con un bip. prelavaggio lavaggio risciacqui asciugatura Attenzione Spegnere il display premendo il pulsante “A”, staccare la spina dalla presa di corrente per togliere l’alimentazione elettrica; il cavo di alimentazione deve essere perciò facil- mente accessibile.51

Impostazione dell'extra asciugatura e del ritardo partenza Come impostare l'extra asciugatura Prima di avviare il programma impostato premere in succes- sione il pulsante “M” (Mode) fino a selezionare il simbolo dell’extra asciugatura “G”, si illumina il rettangolino corri- spondente. Premere il pulsante “S” (Select) e selezionare "On" per attivare l’extra asciugatura, "Off" per disattivarla. Ricordate che con l’extra asciugatura il programma di lavag- gio durerà più a lungo per avere stoviglie più asciutte. Questa opzione non è compatibile con l’ammollo. Come programmare la partenza ritardata Avete caricato la lavastoviglie, prima di impostare il program- ma migliore potete scegliere anche quando farla partire. - Premete il tasto “M” (Mode) quindi selezionate il simbolo del ritardo partenza "F": vedrete annerirsi il rettangolino cor- rispondente. - Premere ora il pulsante“S” (Select) e potete posticipare la partenza del ciclo di lavaggio da 1h a 24h. Se premete an- cora una volta compare “OFF” (nessuna selezione). Ad ogni pressione corrisponde un bip; dopo aver effettuato la scelta, controllate che la porta sia chiusa e avviate il pro- gramma tenendo premuto il pulsante di START. Sul display inizierà il conto alla rovescia del tempo di attesa. Terminato il conto alla rovescia il programma si avvia e sul display potete leggere il tempo medio residuo alla fine del programma. Avete cambiato idea? Se avete cambiato idea e desiderate impostare un tempo diverso è sufficiente premere i pulsanti Mode e Select e ripe- tere la selezione. Se invece volete annullare il ritardo impostato e avviare su- bito il programma, premete il pulsante Select in successione fino all’azzeramento, vedrete spegnersi la spia "F". Volete lavare solo su un cesto? Ricordarsi di usare metà dose di detersivo. Se avete poche stoviglie da lavare potete decidere di lavarle su un solo cesto, risparmiando così acqua ed energia elettri- ca. Premete il tasto Mode in successione fino a selezionare il simbolo “N”: vedrete illuminarsi il rettangolino corrisponden- te. Con il pulsante S (select) potete scegliere di fare il mezzo carico sul cesto superiore oppure su quello inferiore. Ad ogni pressione si sente un bip e si illumina il simbolo corrispondente. Sul display potete vedere il simbolo del ce- sto selezionato. Off indica “nessuna selezione” Dopo aver effettuato la scelta avviate il programma con START. Questa opzione è valida con tutti i programmi.52

Consigli per risparmiare - E' importante attivare la lavastoviglie possibilmente a pie- no carico per ottimizzare i consumi; per evitare che nel frat- tempo si formino cattivi odori e incrostazioni, potete utilizza- re il ciclo ammollo. - Scegliete il programma adeguato : la scelta del program- ma dipende dal tipo di stoviglie da lavare e dal loro grado di sporco. - Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglie più pulite, ma solamente un maggiore impatto ambientale. - E' inutile sciacquare le stoviglie prima di posizionarle nella macchina. Come tenere in forma la lavastoviglie Dopo ogni lavaggio Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lascia- te socchiusa la porta in modo che non ristagnino nè umidità, nè cattivi odori. Staccare la spina Prima di fare qualsiasi pulizia o manutenzione, staccate sem- pre la spina dalla presa: in questo modo non correrete alcun pericolo. Niente solventi nè abrasivi Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare nè solventi nè abrasivi ma solo un panno imbevuto di acqua tiepida e sapone. Per eliminare eventuali macchie sulla superfice della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie. Se partite per le vacanze Quando andate in vacanza, é consigliabile fare un lavaggio a vuoto, dopodichè staccare la spina, chiudere il rubinetto di ingresso acqua e lasciare socchiusa la porta: le guarnizioni dureranno più a lungo ed all'interno non si formeranno odori sgradevoli. In caso di trasloco In caso di trasloco possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario, inclinatela sul lato posteriore. Le guarnizioni. Uno dei fattori responsabili del ristagno di odori all'interno della lavastoviglie é rappresentato dai residui di cibo che rimangono nelle guarnizioni. Basterà pulirle periodicamente con una spugnetta inumidita. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodo- mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire po- tenziali danni per la salute e l’ambiente. Dismissione degli elettrodomestici Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elet- trodomestici, i detentori potranno rivolgersi al servizio pub- blico preposto o ai rivenditori.54

Pulizia e manutenzioni particolari C'é qualche problema ? Può accadere che la lavastoviglie non funzioni o non funzio- ni bene. Prima di chiamare l'assistenza, vediamo insieme cosa si può fare: può darsi che abbiate dimenticato di pre- mere qualche tasto o non abbiate fatto, per distrazione, una manovra necessaria affinché la macchina funzioni. La lavastoviglie non parte Avete controllato se: la spina é bene inserita nella presa, c'é corrente in casa, la porta é ben chiusa, il pulsante di acceso-spento é nella posi- zione "ON", il rubinetto é aperto. La lavastoviglie non carica acqua Avete controllato se: il rubinetto é aperto e ben collegato al tubo, manca l'acqua in casa oppure non arriva con sufficiente pressione, il tubo é piegato, il filtro del tubo di alimentazione acqua é intasato. Le stoviglie non sono pulite Avete controllato se: E' stata messa la giusta dose di detersivo, il programma se- lezionato è idoneo alle stoviglie che avete caricato, il filtro e microfiltro sono puliti, gli irroratori sono liberi. La lavastoviglie non scarica Avete controllato se: il tubo di scarico é piegato. Sulle stoviglie rimangono depositi calcarei o una pati- na bianca Avete controllato se: il tappo del contenitore sale é chiuso bene, il dosaggio di brillantante é regolato bene. Messaggi di errore La avastoviglie è dotata di un sistema di sicurezza in grado di segna- lare eventuali anomalie di funzionamento. Tali anomalie o guasti sono segnalati da alcuni codici composti da lettere e cifre che lampeggiano sul visualizzatore. Dopo aver preso nota del codice di errore, spegnere la macchina, chiudere il rubinetto dell’acqua e chiamare l’assistenza tecnica. Allarme rubinetto chiuso Se avete dimenticato di aprire il rubinetto dell’acqua la macchina lo segnala con una serie di bip prolungati e con la scritta H2O lampeg- giante sul display. Aprite il rubinetto dell’acqua e vedrete che entro pochi minuti il programma si avvia. Se non siete presente in questa fase di segnalazione, la macchina andrà in allarme e lampeggerà il codice “AL06”. Spegnete con il pulsante "A", aprite il rubinetto dell’acqua e dopo aver atteso circa 20 secondi riaccendete la macchina; riselezionate il programma come previsto nel paragrafo “Avviamento ed impostazione del programma”e vedrete che la macchina si avvia. Allarme filtri intasati Se la macchina è bloccata e lampeggia il codice “AL05” significa che il filtro è intasato da massicci residui di cibo. Spegnete con il pulsante "A", pulite accuratamente il filtro e dopo averlo risistemato nella sua sede, riaccendete la macchina; Riselezionate il programma e vedrete che la macchina si avvia. Allarme perdite d’acqua Se lampeggia questa spia significa che la macchina è bloccata per una perdita d’acqua. Chiudete il rubinetto dell’acqua, togliete cor- rente e chiamate l’assistenza tecnica: significa che la macchina è bloccata per una perdita d’acqua. Se, nonostante tutti i controlli, la lavastoviglie non funziona e l'inconveniente da voi rilevato continua ad esserci, chia- mate il centro assistenza autorizzato più vicino, comunican- do le seguenti informazioni. - il tipo di guasto - la sigla del modello (Mod. ...) ed il numero di serie (S/N ....) riportati sulla targhetta applicata nella parte laterale della controporta. Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non origi- nali. Pulizia degli irroratori Può succedere che residui di cibo si attacchino ai bracci irroratori ostruendo i fori; controllarli periodicamente e pulirli (Vedere Vista da vicino (interno) alle lettere F-I).

Il gruppo filtrante Se vuoi avere sempre buoni risultati di lavaggio, è necessa- rio pulire il gruppo filtrante. L’acqua di lavaggio viene pulita dai residui di cibo e rimessa in circolo perfettamente filtrata. Per questo, dopo ogni la- vaggio, è meglio rimuovere i residui più grossi che trovi trat- tenuti dal bicchiere “C” e dal filtro semicircolare A; per estrarli tira il manico del bicchere verso l’alto. Basterà sciacquarli sotto l’acqua corrente. Una volta al mese è necessario pulire accuratamente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il filtro “B” si estrae ruotandolo in senso antiorario. Per la pulizia aiutati con uno spazzolino non metallico. Rimetti insieme i pezzi (come indicato nella figura) e reinserisci il gruppo nella lavastoviglie. Posizionalo nel suo alloggiamento facendo una pressione verso il basso. La lavastoviglie non deve essere usata senza filtri. Se non inserisci correttamente i filtri si ridurrà l’efficacia di lavag- gio, e si potrebbe anche danneggiare la lavastoviglie.55

Installazione Posizionamento Sistemare la macchina nel punto prescelto. La macchina può essere fatta aderire con i fianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglie é munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire un'ade- guata installazione. Livellamento Posizionare la macchina agire sui piedini avvitandoli e svi- tandoli al fine di regolare, se necessario, l'altezza della mac- china e livellarla in modo che venga a trovarsi orizzontale; non deve comunque, in nessun modo, essere inclinata di oltre 2°. Un buon livellamento assicurerà il corretto funzionamento della lavastoviglie. Regolazione piedini posteriori. Incassare la macchina nell'apposito vano quindi regolare l'altezza della stessa agendo sulle viti poste nella parte ante- riore inferiore. Con un cacciavite ruotare in senso orario le viti per alzare la lavastoviglie e in senso antiorario per ab- bassarla. Collegamento alla presa d'acqua fredda. L’allacciamento dell’elettrodomestico alla rete idrica deve avvenire esclusivamente con il tubo di carico fornito con l’apparecchio, non utilizzare tubi diversi. In caso di sostitu- zione utilizzare solo ricambi originali. Allacciare il tubo di carico ad una presa d'acqua fredda con bocca filettata da 3/4 gas avendo cura di avvitarlo stretta- mente al rubinetto. Se la tubazione dell'acqua é nuova o é rimasta per lungo inattiva, prima di fare l'allacciamento, assicurarsi, facendola scorrere, che l'acqua diventi limpida e priva di impurità. Senza questa precauzione c'é il rischio che l'entrata d'acqua si in- tasi, danneggiando la macchina. Collegamento alla presa d'acqua calda La macchina può essere alimentata con acqua calda di rete (impianto centralizzato, termosifoni) che non superi la tem- peratura di 60° C. In questo caso il tempo di lavaggio sarà abbreviato di circa 15 minuti e l'efficacia del lavaggio lievemente ridotta. Il collegamento deve essere effettuato alla presa d'acqua calda, con le stesse modalità descritte per il collegamento alla presa d'acqua fredda. Sicurezza antiallagamento La lavastoviglie è dotata di un sistema che interrompe l’in- gresso dell’acqua nel caso di perdite all'interno della mac- china. E’ provvista inoltre di un tubo entrata acqua che sop- porta pressioni molto alte e che in caso di rottura si colora in rosso. La sicurezza in caso di allagamenti è garantita dal secondo tubo trasparente che lo contiene. E’ molto impor- tante controllarlo periodicamente e se lo si vede di colore rosso si deve al più presto cambiarlo. Chiamare l’assistenza tecnica autorizzata per l’intervento. Collegamento al tubo di scarico Inserire il tubo di scarico in una conduttura di scarico che abbia un diametro minimo di cm. 4 oppure appoggialo al lavandino. Evitare strozzatu- re o curvature eccessive.La parte del tubo contrassegna- ta con la lettera A deve esse- re ad una altezza compresa tra 40 e 100 cm. Il tubo non deve essere im- merso nell’acqua. Collegamento elettrico Inserire la spina in una presa di corrente munita di un effi- ciente collegamento a terra (la messa a terra dell'impianto é una garanzia di sicurezza prevista dalla legge), dopo aver verificato che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetta situata sulla controporta inox della macchina e che l'impianto elettrico al quale essa va collegata sia dimensionato per la corrente massima indicata su tale targhetta. Se la presa di corrente alla quale va collegata la macchina non corrisponde alla spi- na, sostituire quest'ultima con una spina adatta, piuttosto che impiegare adattatori o derivatori in quanto essi potreb- bero provocare riscaldamenti o bruciature. Si raccomanda, in caso di cavo di alimentazione elettrica danneggiato di rivolgersi, per la sostituzione, esclusivamente ai Centri di Assistenza Tecnica autorizzata. ATTENZIONE: La spina della lavastoviglie deve rimanere accessibile per poter effettuare operazioni di manutenzione in tutta sicurez- za. Striscia anticondensa. Su alcuni modelli è prevista in dotazione una striscia autoadesiva trasparente. Deve essere incollata sul lato inferiore del vostro ripiano in legno per proteggerlo dalla condensa. Ove non prevista in dotazione, può essere richiesta come ricambio ai rivenditori autorizzati. AThis document is printed by Xerox Business Service - Docutech P-04/05 Document number: 195046465.04 Viale Aristide Merloni 47 60044 Fabriano (AN) Italy Tel +39 0732 6611 www.scholtes.com
