ES90 IT - Lave-vaisselle FAGOR - Notice d'utilisation et mode d'emploi gratuit

Marque	Fagor
Modèle	ES90 IT
Type de produit	Lave-vaisselle
Capacité	13 couverts
Alimentation électrique	230 V, 50 Hz, 2100 W
Intensité	10 A
Programmes de lavage	Cyclone 70°C, Auto 55-65°C, Optia 60 min, Eco 50°C, Rapide 45°C, Trempage, Aqualisis
Fonctions spéciales	Départ différé (1-12 h), sécurité anti-débordement, anti-fuite, sécurité totale
Panier supérieur	Réglable en hauteur (2 positions)

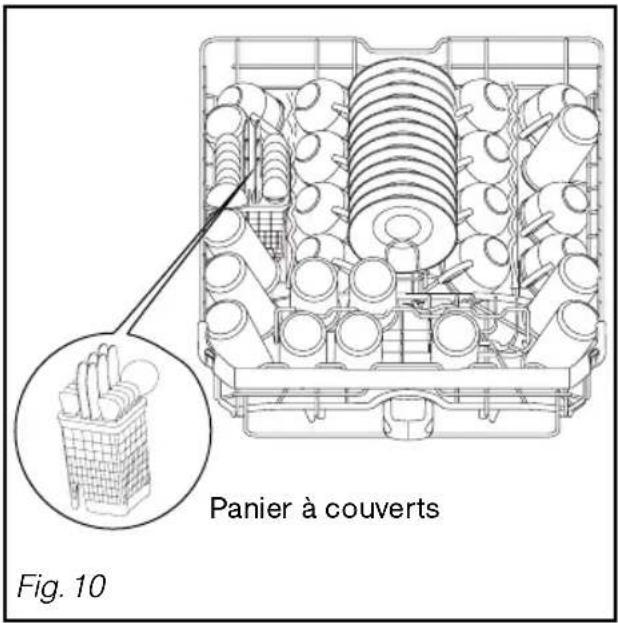

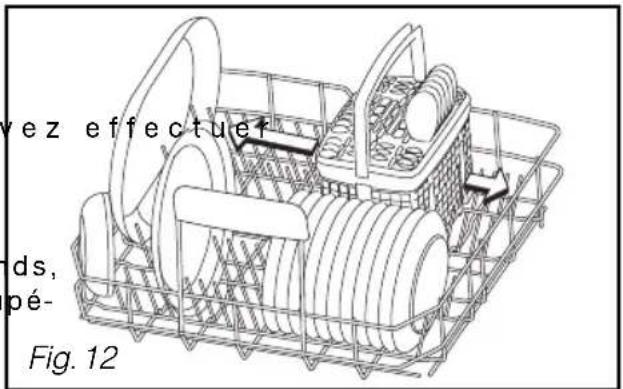

Panier à couverts	Amovible, coulissant, avec grilles séparatrices
Adoucisseur d'eau	Réglable (H0 à H6) selon dureté de l'eau

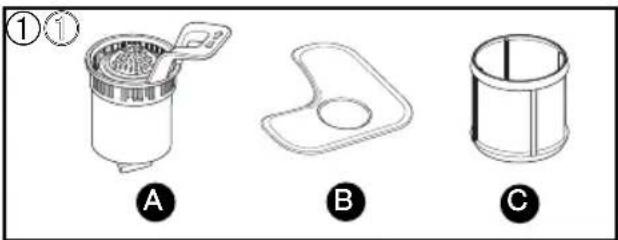

Système de filtration	Filtre à déchets, filtre principal, micro-filtre
Consommation d'eau (cycle)	4,5 à 19 L selon programme
Consommation d'énergie (cycle)	0,02 à 1,8 kWh selon programme
Durée des programmes	15 à 215 minutes
Sécurité enfants	Oui (vérouillage et consignes)
Indicateurs visuels	Voyants pour sel, liquide de rinçage, multifonction, programme en cours, stop
Type d'installation	Intégrable ou encastrable
Matériau de la cuve	Inox
Produits lessiviels compatibles	Classiques (poudre/liquide/pastille) et multifonction (2 en 1, 3 en 1, etc.)

FOIRE AUX QUESTIONS - ES90 IT FAGOR

Comment régler l'adoucisseur d'eau ?

Appuyez longuement sur la touche Set jusqu'à entendre un double bip. L'écran affiche H. Utilisez les touches < ou > pour choisir le réglage correspondant à la dureté de votre eau (voir tableau). La validation est automatique après 10 secondes sans appui.

Quand faut-il ajouter du sel régénérant ?

Le voyant Sel s'allume lorsque le réservoir est vide. Remplissez-le avec du sel spécial lave-vaisselle à l'aide de l'entonnoir fourni. La première fois, complétez avec de l'eau jusqu'au bord. Revissez bien le bouchon.

Que faire si le voyant sel ne s'éteint pas après remplissage ?

Le voyant peut rester allumé tant que le sel n'est pas suffisamment dissous, généralement après un cycle complet. Si le problème persiste, vérifiez que le bouchon est bien vissé et que le réservoir est plein. Pour les produits multifonction, l'alerte peut être désactivée dans les réglages.

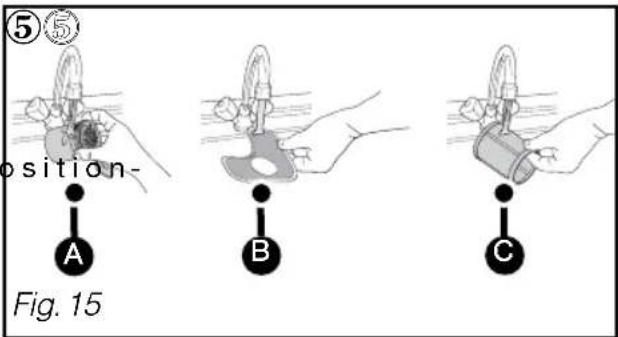

Comment nettoyer les filtres ?

Retirez les déchets du filtre principal. Dévissez d'un quart de tour le filtre à déchets (A) et retirez-le. Retirez ensuite le filtre principal (B) et le micro-filtre (C). Nettoyez-les sous l'eau courante. Remontez en ordre inverse en verrouillant le filtre à déchets d'un quart de tour.

Quel programme choisir pour une vaisselle très sale ?

Sélectionnez le programme Cyclone 70°C pour les grandes casseroles, graisses cuites et salissures tenaces. Il comprend un prélavage chaud et un lavage à 70°C. La durée est de 130 à 150 minutes.

Comment utiliser les pastilles multifonction ?

Placez la pastille dans le compartiment extérieur du distributeur ou tirez le tiroir pour la mettre à l'intérieur. Pour les pastilles 3 en 1 et plus, réglez l'adoucisseur sur la dureté de l'eau (<25°F) et activez l'option multifonction via le menu Set (voyant allumé). Respectez les consignes du fabricant.

Que faire en cas de code défaut d01 ?

Le code d01 indique un défaut d'alimentation en eau. Vérifiez que le robinet d'arrivée d'eau est ouvert, que le tuyau d'alimentation n'est pas plié et que la pression est suffisante. Si tout est correct, appelez un technicien.

Comment régler la hauteur du panier supérieur ?

Pour la position haute, soulevez doucement le panier de chaque côté jusqu'à enclenchement. Pour la position basse, soulevez-le à fond des deux côtés pour déverrouiller, puis abaissez-le. Vérifiez que les deux glissières sont à la même hauteur.

Pourquoi y a-t-il des traces blanches sur ma vaisselle ?

Les traces blanches peuvent être dues à un excès de calcaire ou de sel. Vérifiez la dureté de l'eau et le réglage de l'adoucisseur. Assurez-vous que le bouchon du réservoir de sel est bien fermé. Si les traces persistent, augmentez le dosage du produit de rinçage ou passez à un réglage plus élevé de l'adoucisseur.

Comment activer le départ différé ?

Appuyez plusieurs fois sur la touche Départ différé pour choisir un délai de 1 à 12 heures. Validez en appuyant sur Start. L'écran décompte heure par heure jusqu'au début du programme. Pour annuler, maintenez la touche Cancel enfoncée 3 secondes.

MODE D'EMPLOI ES90 IT FAGOR

Vous venez d'acquérir un lave-vaisselleAGOR et nous vous en remercions.

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au mieux à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.

Vous trouverez également dans la gamme des produits FAGOR, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de cuisinières, de sèche-linge, de lave-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouveau lave-vaisselle FAGOR.

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).

Et connectez-vous aussi sur notre site www.fagor.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

FAGOR

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.fagor.com

1/ A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité ____ 4
• Protection de l'environnement ____ 5
  • Lavage économique et écologique ____ 5

2/ DESCRIPTION DE VOTRE APPAREIL

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande ____ 7

3/ INFORMATIONS

• La dureté de l'eau en France ____ 8

4/ A FAIRE AVANT LA PREMIERE UTILISATION

• Mesurez la dureté de l'eau et choix du détergent ____ 9
• Tableau de dureté ____ 9

5/ REGLAGE DE L'ADOUCISSEUR 10

6/ CHARGEMENT DES PRODUITS LESSIVIELS \_\_\_\_ 11

7/ CHARGEMENT DU SEL REGENERANT 12

8/ CHARGEMENT DU PRODUIT DE RINÇAGE 13

9/ EQUIPEMENT DE VOTRE LAVE-VAISSELLE

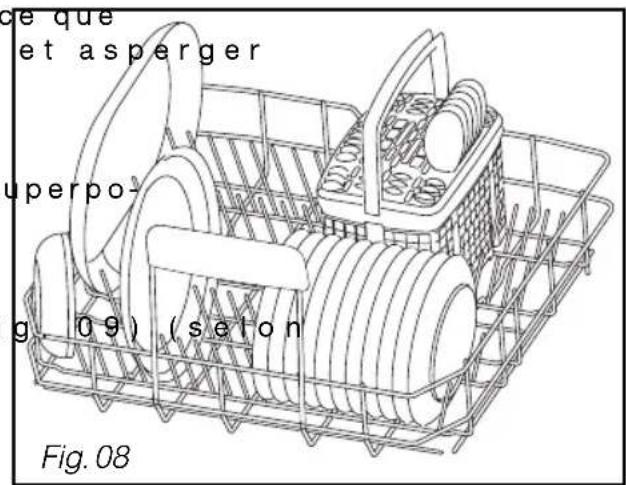

• Le panier inférieur ____ 14

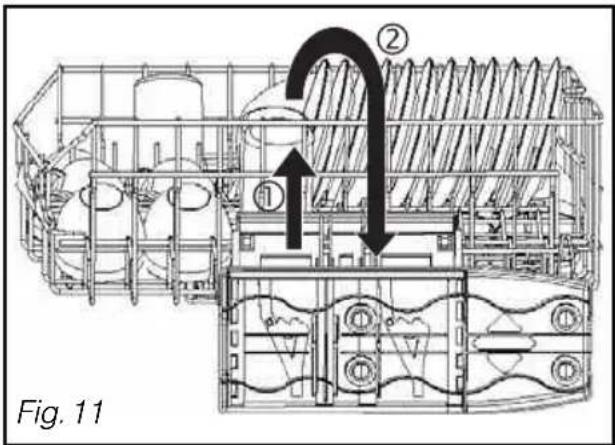

• Le panier supérieur ____ 15

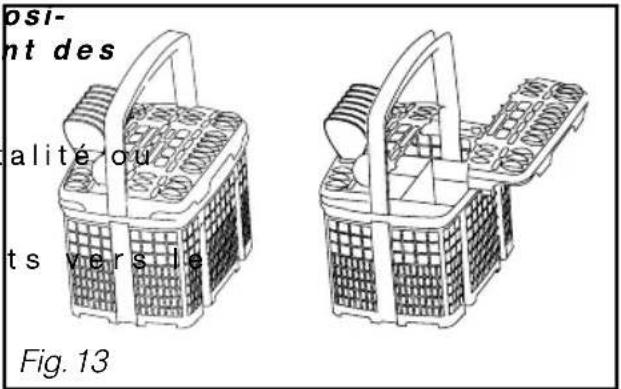

• Le panier à couverts 16

10/ LES SÉCURITÉS DE VOTRE LAVE-VAISSELLE \_\_\_\_ 17

11/ LES PROGRAMMES DE LAVAGE 18

12/ LA PROGRAMMATION 20

13/ NETTOYAGE DE VOTRE APPAREIL

- Nettoyage des filtres à déchets ____ 22

14/ EN CAS D'ANOMALIES DE FONCTIONNEMENT \_\_\_\_ 24

15/ SERVICE APRÈS-VENTE 29

16/ INDICATIONS POUR LES LABORATOIRES D'ESSAIS \_\_\_\_ 86

Important :

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

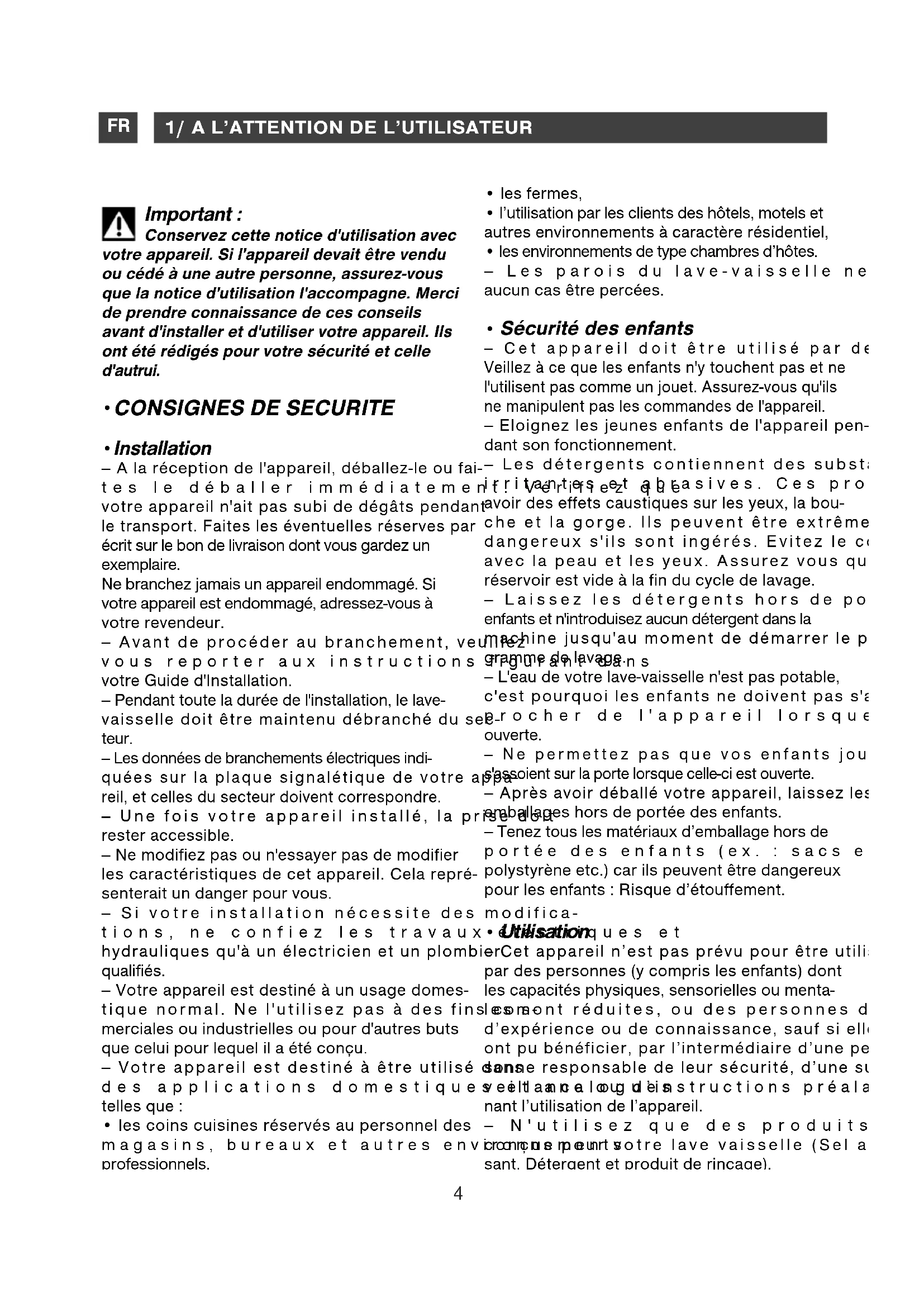

• CONSIGNES DE SECURITE

- Installation

- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.

- Avant de procéder au branchement, ve vous reporter aux instructions votre Guide d'Installation.

- Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du se teur.

– Les données de branchements électriques indiquées sur la plaque signalétique de votre a reil, et celles du secteur doivent correspondre.

- Une fois votre appareil installé, la pr rester accessible.

- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

- Si votre installation nécessite des tions, ne confiez les travaux

hydrauliques qu'à un électricien et un plomb qualifiés.

- Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins merciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- Votre appareil est destiné à être utilisé des applications domestique telles que :

- les coins cuisines réservés au personnel des magasins, bureaux et autres env professionnels.

• les fermes,
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel,
• les environnements de type chambres d'hôtes.
• Les parois du lave-vaisselle ne aucun cas être percées.

- Sécurité des enfants

- Cet appareil doit être utilisé par de Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.

– Eloignez les jeunes enfants de l'appareil pendant son fonctionnement.

- Les détergents contiennent des substances, nifritantes et abrasives. Ces pro-tavoir des effets caustiques sur les yeux, la bou-che et la gorge. Ils peuvent être extrême dangereux s'ils sont ingérés. Evitez le c-avec la peau et les yeux. Assurez vous qu réservoir est vide à la fin du cycle de lavage.

- Laissez les détergents hors de po enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.

- L'eau de votre lave-vaisselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'a procher de l'appareil lorsque ouverte.

- Ne permettez pas que vos enfants jou s'assoient sur la porte lorsque celle-ci est ouverte.

- Après avoir déballé votre appareil, laissez les enballages hors de portée des enfants.

– Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs e polystyrène etc.) car ils peuvent être dangereux pour les enfants : Risque d'étouffement.

modifica-

• Utilisationques et

ierCet appareil n'est pas prévu pour être utili par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou menta-

slesmont réduites, ou des personnes de d'expérience ou de connaissance, sauf si elle ont pu bénéficier, par l'intermédiaire d'une pe dense responsable de leur sécurité, d'une su svéltlaanceloug déinstructions préala nant l'utilisation de l'appareil.

- N'utilisez que des produits crocrue sur neurt s'otre lave vaisselle (Sel a sant. Déteraient et produit de rincage).

– Evitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlan te ou de l'eau chaude pourrait vous éclabousser. Le lave vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
– N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
- Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
- Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
- Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
- Débranchez votre appareil avant toute intervention technique.
– Evitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ceci afin d'éviter tout risque de dommage dû à la chaleur;
– N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
- Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage
- En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

• PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

• LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE

• Débarrassez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaisselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures.
• Evitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 9-10-11) ainsi que les indications mentionnées sur les emballages de produits.
  – Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

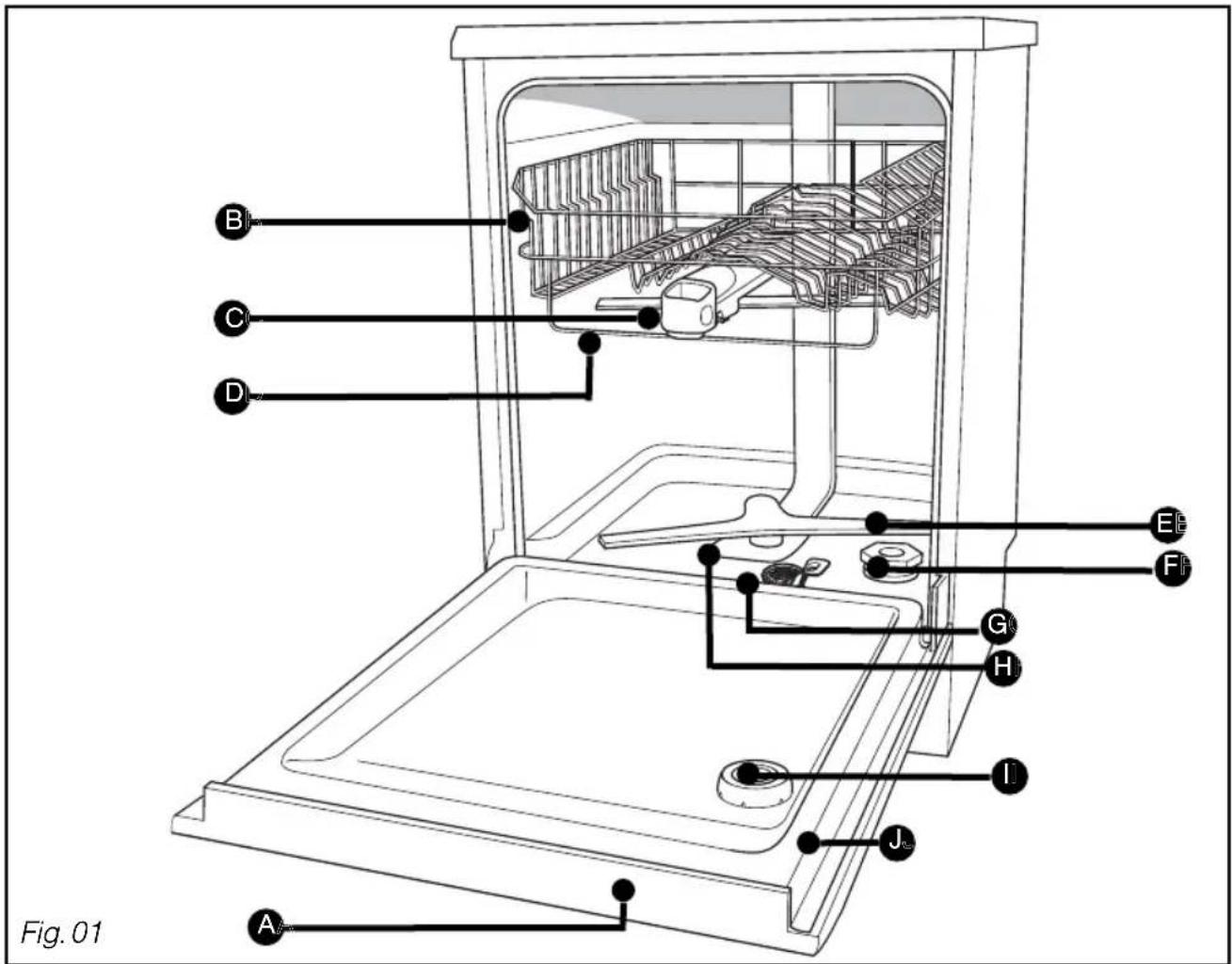

• PRESENTATION GENERALE DU LAVE-VAISSELLE

A Bandeau de commande
B Panier supérieur
© Distributeur de produits de lavage
D Fil gabarit anti-blocage
Bras d'aspersion inférieur

F Réservoir à sel régénérant
G Filtre à déchets
H Filtre principal
Distributeur de produit de rinçage

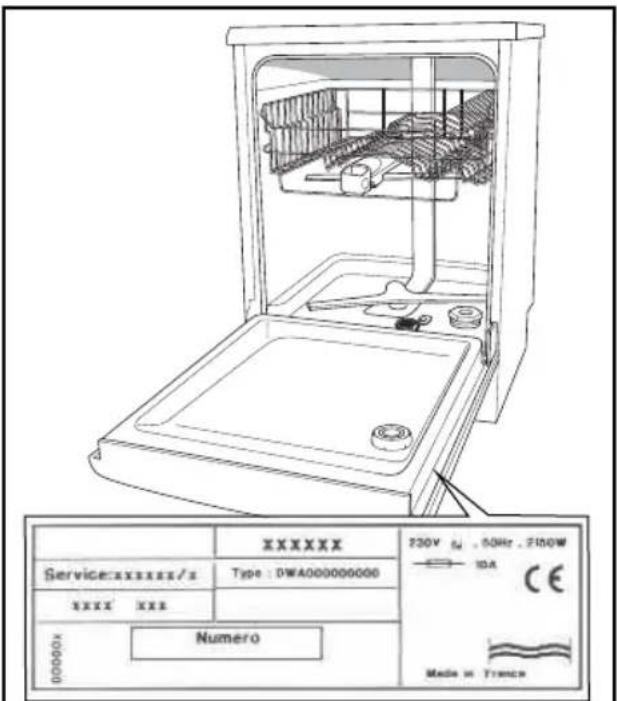

JU Plaque signalétique (Réf. S.A.V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De l' détails et d'équipements peuvent apparaître entre votre appareil et les descriptions présentées.

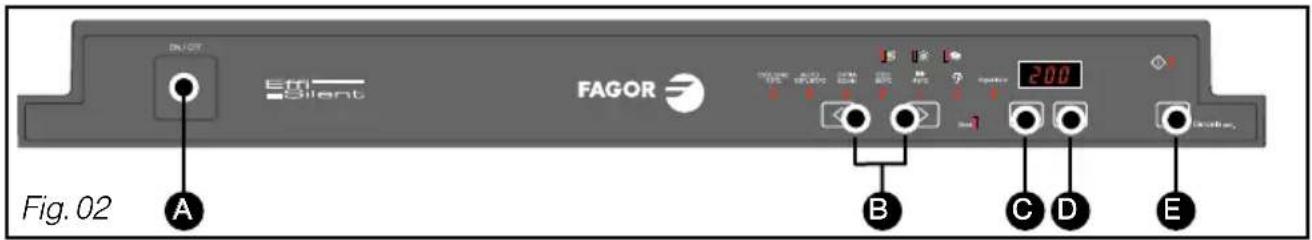

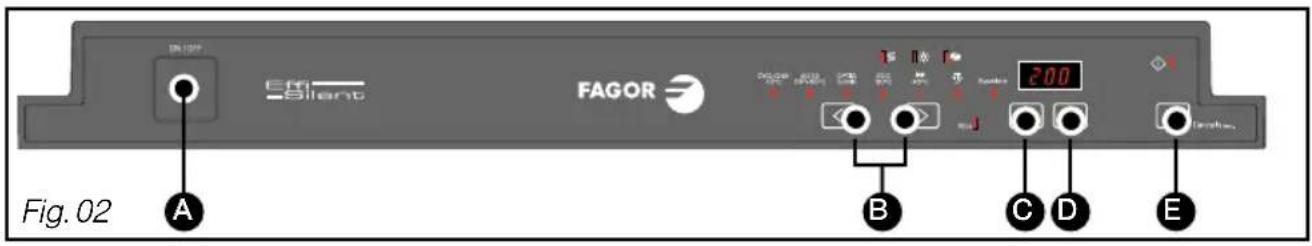

• PRESENTATION DU BANDEAU DE COMMANDE

A ① On/Off :

Appuyez sur cette touche pour mettre votre lave-vaisselle en marche.

B Choix d'un programme : procedez par appui court successif sur l'une ou l'autre touche pour choisir votre programme.

© Set :

• Un appui long : accès aux menus de réglages :
• réglage de l'adoucisseur,
• activer ou désactiver l'usage du "sel régénérant", du "produit de rinçage" ou "produits multifonction" (selon réglage adoucisseur page suivante).
• bip fin de programmes,

D Choix d'un lavage en Départ différé.

Appuyez sur cette touche pour différer le programme de 1 à 12 heures.

E Cancel a sec. Start/Cancel : Appuyez sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une sélection ou un programme en cours maintenez cette touche appuyée pendant 3 secondes.

Les voyants :

S Sel:

allumé ; vous indique le manque de sel régénérant.

Liquide de rinçage :

allumé ; vous indique le manque de produit de rinçage.

Produits multifonction :

allumé ; vous indique que votre lave-vaisselle est réglé pour utiliser les produits multifonction.

Programme en cours

allumé ; vous indique que votre programme est en cours.

Stop

allumé ; vous indique que votre programme est terminé.

Remarques :

Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off" ①.

Important :

Pour que votre lave vais donne un résultat de lavage et de séchage

impeccable et sans trace, vous devez bien le régler, grâce au système d'adoucis de l'eau qui fonctionne avec du sel régéné rant.

- Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent solide communément appelée réduit l'efficacité de lavage entartre le lave vaisselle et laisse des trao blanches sur la vaisselle.

Plus une eau est calcaire plus elle est dite «dure».

Selon la dureté d'eau de votre ville, utilisez les produits les mieux adaptés.

- Il existe plusieurs types de produits. Comment Choisir ?

P_se e H_t r une vaisselle spréférez l'utilisation c produits classiques :

① Le produit de lavage un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards).

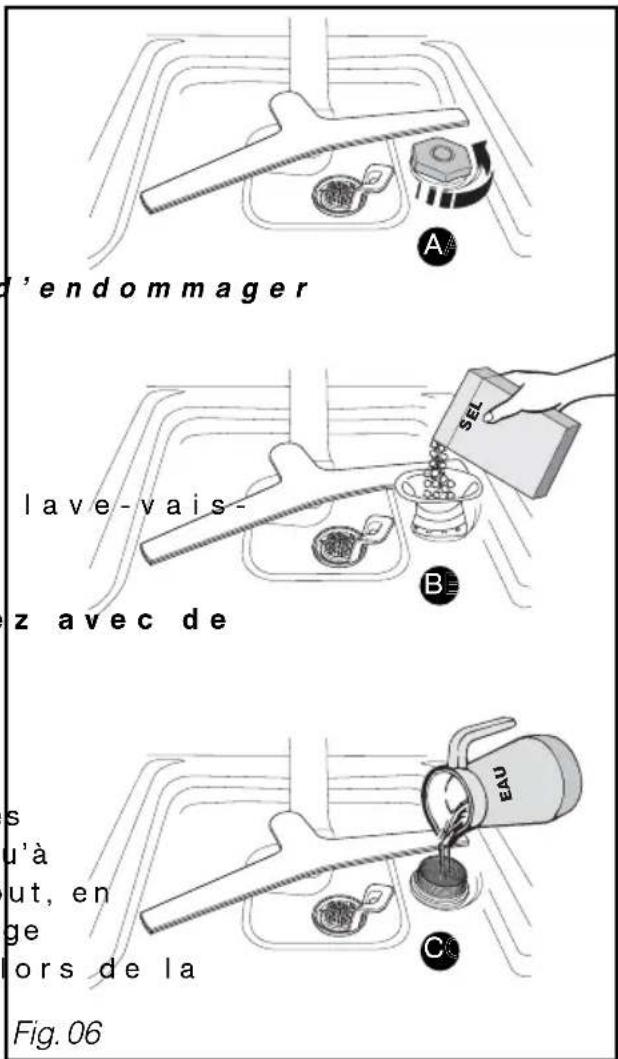

② Le sel régénérant pour permettre le sous forme bon fonctionnement de l'adoucisseur calcaire, de votre lave vaisselle du détergent,

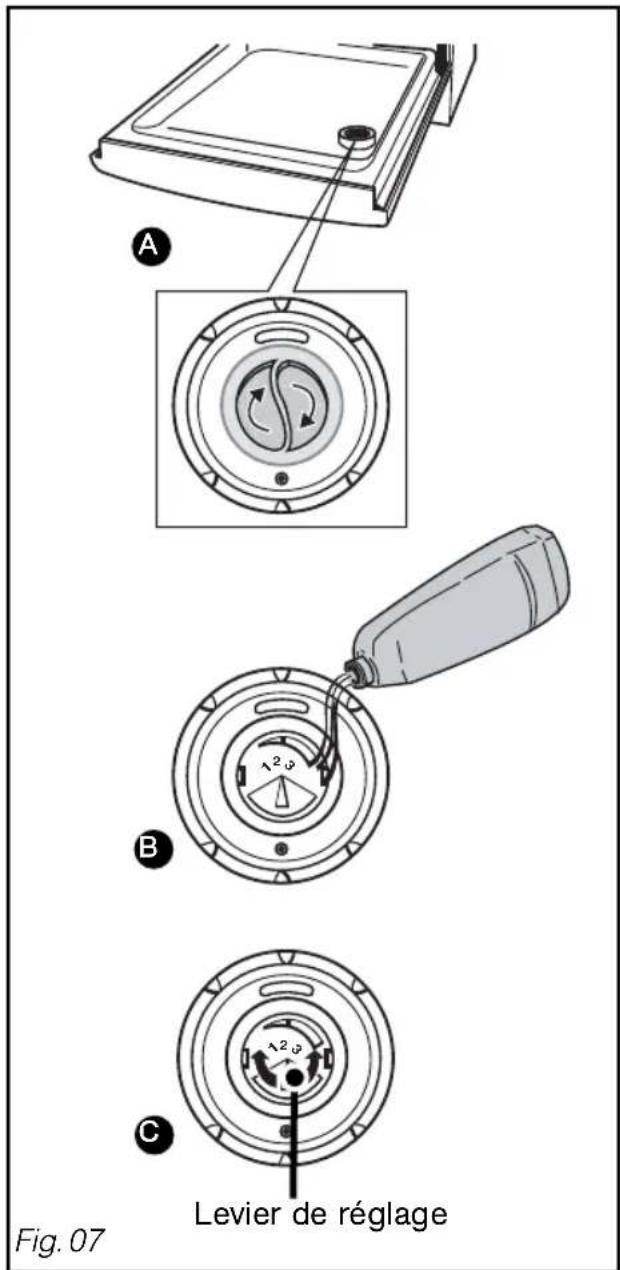

③ Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilisez en aucun cas de liquide pour vaisselle à la main.

Pour un confort d'utilisation, et dans c e r t a i n e s c o n d i d'eau seulement < 25°F, les les multifonction peuvent rendre su flue l'utilisation de liquide de rinçage et ou de sel.

• Les "2 en 1"ontiennent des détergents, du liquide de rinçage ou un agent faisant fonction de sel.
• Les "3 en t" contiennent des détergents, du liquide de rinçage et un agent faisant fonction de sel.
• Les “4 en 1”, “5 en 1”, ... contiennent des additifs qui préviennent par exemple l'usure des verres de mauvaise qualité ou préviennent les risques de corrosion de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommandations figurant l'emballage des détergents multifonction.

Conseil :

En cas de doute contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.

• MESUREZ LA DURETÉ DE L'EAU

Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau.
• Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la dureté de votre eau.

① produits classiques : P: détergent Poudre ou L: détergent Liquide ou pastille simple

+ S : Sel régénérant + R : produit de Rinçage

② produits multifonction : pastilles "multifonction"

- Procédez comme suit au réglage de l'adoucisseur sur le tableau de commande :

- Accédez au réglage par un appui long sur "Set" entendre un double signal sonore (bip long).

- l'écran affiche pour vous indiquer que vous êtes en mode réglage.

- Pour régler et modifier le réglage, selon la dureté de l'eau, procédez par appuis courts successifs sur l'une ou l'autre touche ◀> l'écran vous indique le réglage H0, H1, H2 etc... Reportez-vous au tableau ci-dessous.

- La validation est automatique après 10 secondes environ sans appui sur "Set".

- Pour utiliser les pastilles multifonction vous devez sélectionner le réglage la dureté de l'eau. < 25°F (2,5 mmol/l) : voyant allumé.

Hou Hou H2selon

Bandelette	□□□□□	■□□□□	■■□□□	■■□□□	■■□□□	■■□□□	■■□□□
Dureté	0-10°F 10	-18°F 18-25°F		25-40°F	40-55°F	55-70°F	>70°F
	0-1mmol/l	1-1.8 mmol/l	1.8-2.5 mmol/l	2.5-4 mmol/l	4-5.5 mmol/l	5.5-7 mmol/l	>7 mmol/l
Produits classiques	H0	H1	H2	H3	H4	H5	H6
Produits multi-fonction	I H0	I H1	I H2

Important :

Le réglage produits pour une dureté d'eau < à 10°F ou < à 1 mmol/l désactive d'alerte de sel.

Important :

Il est très important de régler correctement l'adoucisseur.

• En cas de réglage trop faible risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

• Le chargement des produits lessiviels (Fig. 03-04-05)

Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur,

Il est compatible avec tous les produits recommandés pour lave vaisselle.

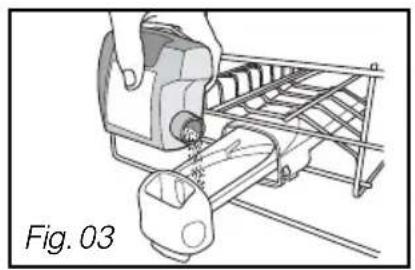

- Les poudres ou les liquides dans le tiroir du distributeur (Fig 03)

Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.

- Fermez le distributeur.

- Les pastilles "multifonction ou classiques" (Fig 04 et 05)

Disposez la pastille dans le compartiment extérieur (Fig 04),

ou,

pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 05).

- Fermez le distributeur.

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité.

N'utilisez que des produits spécialement conçus pour lave-vaisselle.

• Le chargement du sel régénérant (Fig. 06)

Important :

Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient votre appareil.

Dévissez et enlevez le bouchon du réser- de sel.

B Remplissez le réservoir avec du sel régénérant spécialement conçu pour selle. Utilisez l'entonnoir livré avec votre lavevaisselle.

La première fois, complétez avec de

l'eau jusqu'au bord du réservoir.

- Repérage du niveau de sel régéné- rant :

Il s'éclaire lorsqu'il faut ajouter du sel. Après un remplissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le remplissage n'est pas complet) par exemple lors d mise en service avec l'échantillon.

Il peut être désactivé comme indiqué dans le paragraphe "Pour les produits multifonction" tableau de réglage.

Important :

En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage. Revissez bien à fond le bouchon du réservoir.

- Le chargement du produit de rinçage. (Fig. 07)

Important :

Utilisez du produit de rinçage spécial lave-vaisselle qui vous permettra d'obtenir une vaisselle sèche et brillante.

Remplissez le réservoir de produit de rinçage à la mise en service jusqu'à affleurer le haut du levier de réglage.

Le réglage d'origine est 2.

Après quelques cycles et en cas de mauvais séchage ou de traces, nous vous conseillons d'augmenter le réglage en tournant le levier (fig 07 C) sur la position 3.

- Refermez bien à fond.

Conseil :

La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.

- Repérage du niveau de liquide de rinçage :

Il s'éclaire lorsqu'il faut ajouter du produit.

Il peut être désactivé comme indiqué dans le paragraphe "Pour les produits multifonction" tableau de réglage.

Important :

En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.

Capacité de lavage : 13 couverts

Très important :

Vaisselle non appropriée pour le lavage en machine

• Les planches à découper en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre,
• La vaisselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

• LE PANIER INFÉRIEUR

Disposez votre vaisselle de façon à l'eau puisse circuler librement tous les ustensiles.

Placez les plats, les poêles de grand diamètre sur les côtés.

Evitez d'intercaler, d'accoler et de su ser les assiettes plates et creuses. (Fig. 08)

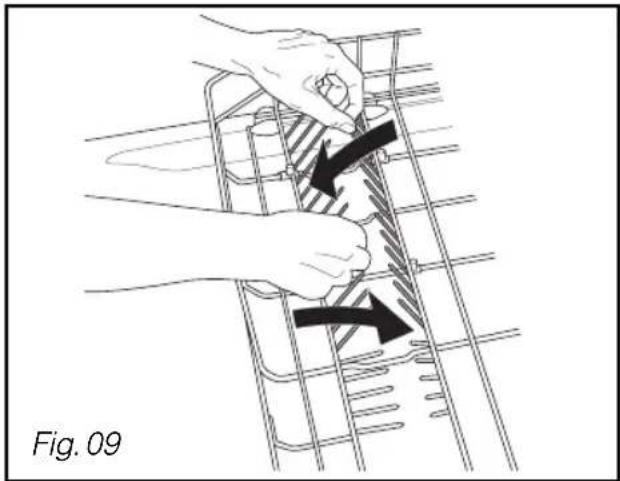

Les picots rabattables facilitent le rangement de vos grands récipients. (Fi modèle).

Conseil :

Lorsque vous rentrez le panier infé- rieur vérifiez qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchargement de la vaisselle

Videz d'abord votre panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Vous pouvez ranger également tasses, louches etc... sur les supports escamotables (Fig. 10)

Conseil :

Orientez le creux des verres, des tas- les bols vers le bas.

- Réglage en hauteur du panier supérieur

(selon modèle)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier chargé. (Fig. 11)

① Réglage en POSITION HAUTE :

Soulevez doucement votre panier de chaque coté jusqu'à enclenchement.

② Réglage en POSITION BASSE :

Soulevez votre panier à fond des deux côtés pour déverrouiller et raccompagnez le ensuite jusqu'à la position basse.

Important :

Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l'horizontale.

• LE PANIER A COUVERTS

Le panier a couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pou des chargements divers en fonction des pièces de vaisselle (Fig. 12).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné.(Fig. 13)

Pour un lavage et un séchage optimum, utiliser ces grilles de séparation en tot partiellement.

Orientez les manches de couverts bas.

Important :

Pour des raisons de sécurité nous

recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Evitez de laver dans votre lave-vaisselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

• La sécurité anti-débordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

• La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

- La sécurité totale

Ce tuyau d'alimentation est équipé d'un mécanisme qui interrompt l'alimentation d'eau directement au robinet en cas de fuites d'eau.

• Affichage en cas d'anomalies

En cas d'anomalies le voyant "Stop" clignote rapidement.

L'écran affiche le code de l'anomalie : reportez-vous au tableau page 24.

• TABLEAU DES PROGRAMMES

Type de vaisselle :- porcelaine, cas-seroles, couverts,verres, etc...	Résistante	Mixte	Mixte
Quantité, type,état des résidus alimentaires.	Très sale.Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin,sauce etc..	Détection automatique du degré de salissure.Optimise les résultats en privilégiant les économies d'énergie.	Lavage court en 60 minutes spécialement adapté à une vaisselle quotidienne avec une quantité réduite de résidus peu adhérents.
Programmes	CYCLONE70°C	AUTO55° - 65°C	OPTIA60 min
Déroulement du programme.	prélavage chaud	prélavage
	lavage 70°C	lavage 55/65°C	lavage 60°C
	rinçage	rinçage	rinçage
	rinçage chaud	rinçage chaud	rinçage chaud
	Séchage par ventilation	Séchage par ventilation	Séchage par ventilation
à titre indicatifDurée (min)eau (l)énergie (kWh))	130' - 150'17 - 191,7 - 1,8	100' - 130'17 - 191,4 - 1,6	60'14 - 161,3 - 1,4

Ces valeurs se réfèrent :
- à des conditions normales d'utilisation avec des produits séparés (détergents, sel, produit de rinçage).
- à des conditions d'utilisation de produits multifonction seulement.
Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rinçage et la tension de l'alimentation.

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras. Programme plus long car économique en énergie.

Mixte

Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras.

Mixte

Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain.

Sans vaisselle

Programme d'entretien spécifique accessible en appuyant sur la touche AQUALISIS. Le lave-vaisselle doit être entièrement vidé et le filtre débarrassé des plus gros résidus.

ECO 50°C

RAPIDE 45°C

TREMPAGE

prélavage froid

AQUALISIS

Dégraisse et détartre la cuve de votre lave-vaisselle préservant ainsi son efficacité et prolongeant sa durée de vie. Pour un résultat optimum, utilisez un nettoyant spécialement conçu pour votre lave-vaisselle. (à défaut poudre ou pastille dans le tiroir produits).

lavage50°C

rinçage

rinçage chaud

Séchage par ventilation

215' 9 1,05

lavage45°C

rinçage

rinçage chaud

Séchage court non ventilé

30' 11 0,8

15' 4,5 0,02

90' 11 0,9

Programme préconisé :

*

EN50242

Conseil :

Consultez le tableau des programmes, pages précédentes, pour déter vous avez besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.

• Départ immédiat d'un programme

Après avoir mis votre appareil sous tension en appuyant sur Off, Ahoisissez votre programme en appuyant sur l'une ou l'Temps réstante

- Losqu'un programme est sélectionne le végant associé s'allume.

Appuyez sur "Start" é voyant "En cours" s'allume,

Refermez la porte le programme commence.

Un court signal sonore (bip) confirme la sélection de la touche, à l'exception de la touche "On/Off".

• Départ différé d'un programme Ⓛ

Différéz votre programme de 1 à 12 heures par appuis successifs sur la touche "Départ différ"

selon votre choix.

Validez en appuyant sur "Start" Cano|a=mc.

L'écran décompte d'heure en heure jusqu'au départ du programme.

Attente départ différé

• Annulation d'un programme

Appuyez sur la Cancel"h e "Cancel a sec, pendant quelques secondes.

• Fin de programme "Stop"

Le voyant clignote 15 minutes avant la fin du programme puis devient fixe lorsque le programme est terminé.

- Réglage signal sonore

Le réglage permet d'activer ou de désactiver le bip en fin de programme.

- Accédez au réglage par un appui long sur "Set" jusqu'à entendre un double signal sonore (bip long). Sélectionnez votre choix en appuyant sur la touche "Départ différé" D :

• bip activé : un signal sonore se fait entendre et le voyant "Stop" clignote.
• bip désactivé : aucun signal sonore et le voyant "Stop" est éteint.

La validation est automatique, après 10 secondes environ.

- Arrêt de l'appareil

Lorsque que le programme est terminé, appuyez sur la touche "On/Off" A.
- AQUALISIS : Programme d'entretien spécifique de votre lave-vaisselle, sans vaisselle.

Conseil :

Utilisez ce programme périodiquement, tous les 3 mois, pour éliminer tout dépôt éventuel. Utilisez un produit de nettoyage spécial lave-vaisselle.

Fin du programme

• NETTOYAGE DES FILTRES A DECHETS

Le système de filtration est composé de plusieurs éléments :

A -Le filtre à déchets.
B -Le grand filtre principal.
© -Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés réguli obtenir un résultat de lavage optimal.

- Actions :

①①Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal à B

l'aide d'une éponge pour év déchets ne bouchent les bras Orienter le moulinet comme sur le dessin.

(Fig. 14)

②Dévissez d'un quart de tour le déchets puis le retirer A.
③ Retirez le filtre principal B
④Retirez le tamis micro filtre

⑤ Nettoyez soigneusement les filtres A,

B et C sous l'eau courante. (Fig. 15)

Remontage :

Procédez dans l'ordre inverse en positionnant les filtres ou.

Important : N'oubliez pas

N'oubliez pas de verrouiller le filtre à déchet en le tournant d'un quart de tour bien à fond.

- Périodiquement

Effectuez tous les 3 ou 4 mois, un programme spécial d'entretien "AQUALISIS" sans vaisselle pour éliminer tout dépôt éventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important :

Conservez ce produit hors de portée des enfants.

- AQUALISIS : Programme d'entretien spécifique de votre lave-vaisselle, sans vaisselle.

Choisissez le programme AQUALISIS.

L'écran vous indique l'heure de fin du programme.

Validez en appuyant sur "Start" Canoe! 3 sec. . Le programme commence.

- Arrêt prolongé

Nettoyez complètement votre lave-vaisselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez auparavant un programme de trempage.

- Entretien courant

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

• RECAPITULATIF DES DEFAULTS

d01 : défaut d'alimentation eau (robinet)	d07 : défaut Débordement / Antifuite
d02 : défaut vidange	d08 : défaut de distribution arrosage
d03 : défaut de chauffage	d11 : défaut capteur de pression
d04 : défaut température	d12 : défaut remplissage (détection entrée eau)
d05 : défaut moteur	d13 : défaut de chauffage
d06 : défaut moteur	d14 : défaut d'installation: mauvais raccordement vidange ou débit et robinet insuffisant.- système de filtration encrassé.

Conseil :

Lorsqu'un des défauts ci-dessus est survenu et en cas d'appel à un dépanneur, n'oubliez pas de lui communiquer le message affiché (d01, d02.....) afin de lui faciliter la tâche.

• A LA MISE EN SERVICE

Problème Causes possibles Que faire ?
La porte retombe lourdement à l'ouverture (modèle intégrable)	ressorts de porte pas assez tendus pour compenser le poids du panneau.	serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La porte ouverte ne reste pas à l'horizontale ou remonte trop rapidement (modèle intégrable)	ressorts de porte trop tendusabsence de panneau bois.	desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les ressorts.
La porte "accroche" à la fermeture	appareil bancalporte mal centrée par rapport à la cuve.	réglez les pieds.recentrer en réglant les pieds AR.
Le panier supérieur ne tient pas en position haute	mauvaise manipulation (le panier est tiré trop vite vers le haut).	manipular por los dos lados de la cesta a la vez.
Petite fuite autour ou sous l'appareil (déplacer l'appareil pour mieux localiser la fuite)	fuite au robinet.fuite provenant de l'appareil. (cf tableau défaut 07).	vérifier présence joint et resserrer écrou.fermer l'arrivée d'eau et appeler un technicien.
Petite fuite à la porte - appareil	bancal, pas de niveau.porte mal centrée par rapport à la cuve.	ajuster les pieds réglables.régler les pieds AR

• LES VOYANTS

Problème	Causes possibles Que faire ?
Le voyant sel ne s'éteint pas	- absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.
Les voyants s'allument tous les uns après les autres	- programmation erronée.
Un voyant clignote, le pro-gramme ne démarre pas.	- mauvaise position du sélecteur de programme (entre 2 crans).

• LIÉ À LA PROGRAMMATION, AFFICHAGE

Problème	Causes possibles	Que faire ?
Le cycle dure trop longtemps.	- les programmes économes en énergie durent plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	-utiliser ces programmes de préférence de nuit, quand la durée et le délai de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour ali-menter tous les appareils en service simultanément.- défaut interne à l'appareil.	-vérifier ampérage de la prise (10A mini) et capacité du compteur.-appeler un technicien.
L'appareil ne démarre pas	-absence de tension secteur sur la prise.robinet fermé. (cf tableau défaut 01).tuyau d'alimentation plié.erreur sélection et blocage programme.appui trop long (>2") sur bou-ton départ.appareil en sécurité (anti-fuite). (cf tableau défaut 07).	-vérifier prise et fusible-vérifier ouverture du robinet.vérifier le passage correct du tuyau.annuler en appuyant 3" sur Départ et reprogrammer.faire juste une impulsion sur touche Départ pour lancer le programme.appeler un technicien.
Problème Causes possibles Que faire ?
L'appareil ne redémarre pas - ouverture de la porte en cours de cycle de lavage.		- attendre la fin de la temp oris tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retiré.- tuyau vidange coudé.- filtres totalement obstrués.- pompe bloquée.	- retirer l'opercule.- vérifier passage correct du tuyau derrière l'appareil.- démonter et nettoyer les filtres et le puits de vidange.- relancer un programme trempage. Si défaut persiste, appe- ler un technicien.
L'appareil est bloqué(cf tableau défaut 14).	- installation de vidange non conforme : vidange trop basse ou tuyau trop enfoncé.- syphonnage : l'appareil vidange en même temps qu'il remplit.- système de filtration encrassé.	- respecter les cotes d'installa-tion de la canne de vidange.- Nettoyer les filtres.

• MAUVAIS RÉSULTAT DE LAVAGE

Problème Causes possibles Que faire ?
Traces alimentaires, redépositions, "grains de sable" dans les verres	- vaisselle mal disposée (mas-quée par autre pièce plus grande ou située au-dessous, pièces accolées, emboîtées).- moulinet supérieur bloqué par couvert, plat..- filtre mal verrouillé se soulève pendant le lavage.- tamis microfiltre encrassé.- Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaisselle, utiliser les zones et accessoires les mieux adaptés à chaque type de pièces (voir notice).- vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.- vérifier placage et verrouillage du filtre (le tourner "à fond" vers la droite).- démonter et nettoyer tous les filtres (à l'eau tiède), y compris le tamis (1 fois par mois).- démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robinet (n'utilisez aucun ustensile qui pourrait détériorer les ouïes). Remonter le moulinet.
Traces graisseuses - dose less	ve trop faible, les-sive peu performante, produit éventé.- programme mal adapté (trop basse T°, durée trop courte).	- augmenter la dose, essayer une autre lessive.- choisir programme avec température supérieure.

• MAUVAIS RÉSULTAT DE LAVAGE...

Traces blanches(identifier nature des traces)	- pellicule calcaire (s'enlève au vinaigre).- traces de sel (goût salé sur vaisselle).	- vérifier présence de sel dans réservoir (voyant éteint = OK).- vérifier dureté de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.- eau trop dure pour une utilisation lessive "4 en 1" sans rajout de sel.- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches(identifier nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier dureté de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessives en pastilles sont plus agressives sur verres et décors (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal disposées.- dose lessive insuffisante ou lessive pas assez performante.- programme trop basse température.- si vous utilisez un produit multifonction.	- orienter les creux des réci-pients vers les jets.- augmenter la dose, essayer une autre lessive.- choisir un programme mieux adapté avec une température plus élevée.- utilisez l'option "4 "en 1" (selon modèle).
Traces de coulures ou gouttes sur verres	- manque produit de rinçage ou dose insuffisante.- produit de rinçage périmé ou inefficace.- si vous utilisez un produit multifonction.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à position supérieure.- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).- utilisez l'option "4 "en 1" (selon modèle).
Traces séchées sur verres, net-teté insuffisante.	- si vous utilisez un produit multifonction.	- utilisez l'option "4 "en 1" (selon modèle).

• MAUVAIS FONCTIONNEMENT

Problème Causes possibles Que faire ?
Remplissage en permanence	- canne de vidange tombée au sol.- orifice vidange située trop bas par rapport à l’appareil (cf tableau défaut 12).	- vérifier l’installation de vidange.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiettes avant de les mettre dans le lave-vaisselle.
Traces de rouille sur inox - qual	ité inox (couteaux en particulier) non adaptés au lavage en machine.	- utiliser couverts “spécial lave-vaisselle”.- vérifier bonne fermeture du bouchon pot à sel.

• MAUVAIS RÉSULTAT DE SÈCHAGE

Problème Causes possibles Que faire ?
Nombreuses gouttes sur les verres	- manque produit de rinçage ou-dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisselle.	- vérifier voyant et remplir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages,appeler un technicien.- pour atténuer le phénomène,disposer la vaisselle de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisselle en plasti-que, revêtement téfal...	- ces articles isolants ont une faible masse calorifique.	- les disposer au mieux en privilégiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisse la porte entre-ouverte quelques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produire sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).

Fig. 16

PIÈCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces déta-chées certifiées d'origine.
