ES90 IT - Vaatwassers FAGOR - Gratis gebruiksaanwijzing en handleiding

Merk	Fagor
Model	ES90 IT
Producttype	Vaatwasser
Capaciteit	13 couverts
Elektrische voeding	230 V, 50 Hz, 2100 W
Stroom	10 A
Wasprogramma's	Cyclone 70°C, Auto 55-65°C, Optia 60 min, Eco 50°C, Rapide 45°C, Weckprogramma, Aqualisis
Speciale functies	Uitgestelde start (1-12 u), overloopbeveiliging, lekbeveiliging, totale beveiliging
Bovenrek	In hoogte verstelbaar (2 standen)
Bestekmand	Uitneembaar, uitschuifbaar, met scheidingsroosters
Waterontharder	Instelbaar (H0 tot H6) volgens waterhardheid
Filtersysteem	Afvalfilter, hoofdfilter, microfilter
Waterverbruik (cyclus)	4,5 tot 19 L afhankelijk van programma
Energieverbruik (cyclus)	0,02 tot 1,8 kWh afhankelijk van programma
Programmaduur	15 tot 215 minuten
Kinderbeveiliging	Ja (vergrendeling en instructies)
Visuele indicatoren	Indicatielampjes voor zout, glansmiddel, multifunctie, lopend programma, stop
Installatietype	Integreerbaar of inbouw
Materiaal van de kuip	RVS
Geschikte wasmiddelen	Klassiek (poeder/vloeistof/tablet) en multifunctie (2 in 1, 3 in 1, enz.)

Veelgestelde vragen - ES90 IT FAGOR

Hoe stel ik de waterontharder in?

Houd de Set-toets lang ingedrukt tot u een dubbele piep hoort. Het scherm toont H. Gebruik de toetsen < of > om de instelling te kiezen die overeenkomt met de waterhardheid (zie tabel). De bevestiging gebeurt automatisch na 10 seconden zonder toetsdruk.

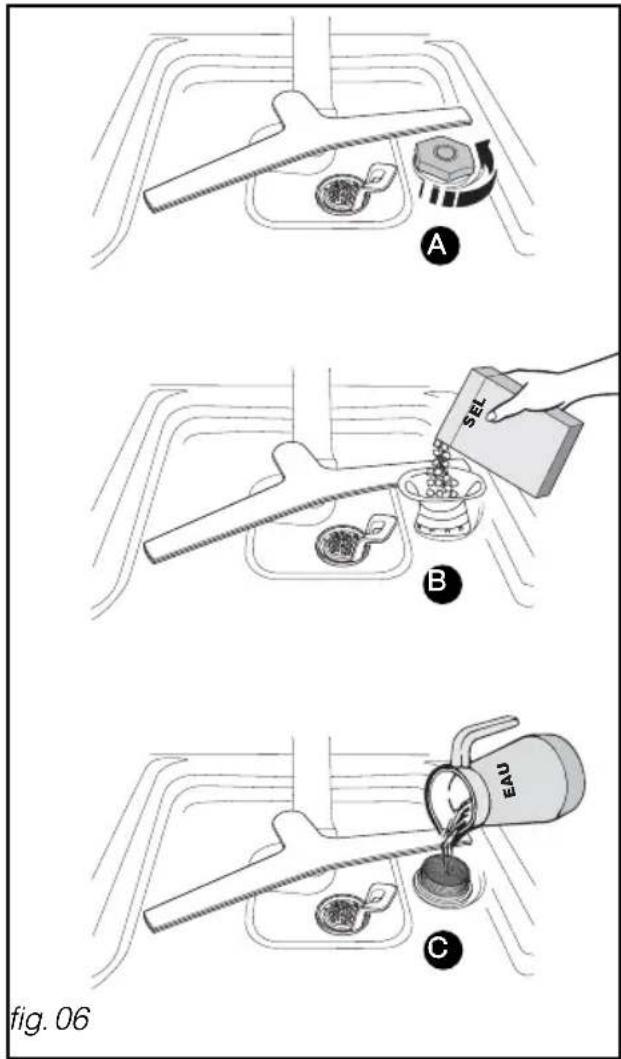

Wanneer moet ik regeneratiezout toevoegen?

Het indicatielampje Zout gaat branden wanneer het reservoir leeg is. Vul het met speciaal vaatwasserzout met behulp van de meegeleverde trechter. Vul de eerste keer aan met water tot de rand. Schroef de dop goed vast.

Wat te doen als het zoutlampje niet uitgaat na vullen?

Het lampje kan blijven branden totdat het zout voldoende is opgelost, meestal na een volledige cyclus. Als het probleem aanhoudt, controleer of de dop goed is vastgedraaid en of het reservoir vol is. Voor multifunctionele producten kan de waarschuwing worden uitgeschakeld in de instellingen.

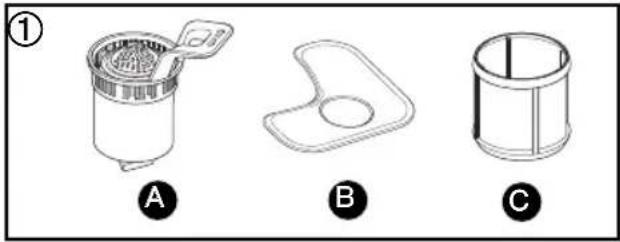

Hoe reinig ik de filters?

Verwijder het afval van het hoofdfilter. Draai het afvalfilter (A) een kwartslag los en verwijder het. Verwijder vervolgens het hoofdfilter (B) en het microfilter (C). Reinig ze onder stromend water. Monteer in omgekeerde volgorde en vergrendel het afvalfilter met een kwartslag.

Welk programma kiezen voor zeer vuile vaat?

Selecteer het programma Cyclone 70°C voor grote pannen, ingebakken vet en hardnekkig vuil. Het omvat een warme voorwas en een wasbeurt op 70°C. De duur is 130 tot 150 minuten.

Hoe gebruik ik multifunctionele tabletten?

Plaats de tablet in het buitenste compartiment van de dispenser of trek de lade om hem erin te doen. Voor 3-in-1 tabletten en meer, stel de waterontharder in op de waterhardheid (<25°F) en activeer de multifunctie-optie via het menu Set (lampje aan). Volg de instructies van de fabrikant.

Wat te doen bij foutcode d01?

Code d01 duidt op een storing in de watertoevoer. Controleer of de waterkraan open is, of de toevoerslang niet geknikt is en of de druk voldoende is. Als alles in orde is, bel dan een technicus.

Hoe stel ik de hoogte van het bovenrek in?

Voor de hoge stand tilt u het rek aan elke kant voorzichtig op tot het vastklikt. Voor de lage stand tilt u het aan beide kanten volledig op om te ontgrendelen en laat u het vervolgens zakken. Controleer of beide glijders op dezelfde hoogte staan.

Waarom zitten er witte vlekken op mijn vaat?

Witte vlekken kunnen worden veroorzaakt door een teveel aan kalk of zout. Controleer de waterhardheid en de instelling van de waterontharder. Zorg ervoor dat de dop van het zoutreservoir goed gesloten is. Als de vlekken aanhouden, verhoog dan de dosering van het glansmiddel of schakel over naar een hogere instelling van de waterontharder.

Hoe activeer ik de uitgestelde start?

Druk meerdere keren op de toets Uitgestelde start om een vertraging van 1 tot 12 uur te kiezen. Bevestig door op Start te drukken. Het scherm telt uur per uur af tot het begin van het programma. Om te annuleren, houdt u de toets Annuleren 3 seconden ingedrukt.

GEBRUIKSAANWIJZING ES90 IT FAGOR

U hebt een vaatwasser van FAGOR aangeschaft. Wij willen u hier graag voor bedanken.

Wij hebben bij het ontwerpen van dit apparaat gebruik gemaakt van onze passie en onze knowhow om zo goed mogelijk aan uw wensen te voldoen. Wij hebben het zo ontworpen dat het ook altijd eenvoudig is te gebruiken; innovatief en hoge prestaties leverend.

In het gamma van FAGOR producten vindt u ook een ruime keuze ovens, magnetrons, kookplaten, afzuigdampkappen, fornuizen, vaatwassers, wasmachine, droogtrommel, koelkasten en diepvriezers, die u kunt afstemmen op uw nieuwe vaatwasser van FAGOR.

Kijk ook op onze site www.fagor.com, daar vindt u al onze producten en nuttige en aanvullende informatie.

FAGOR

Wij streven voortdurend naar verbetering van onze producten. Daarom behouden we ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk :

Vóór installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werking.

1/ TER ATTENTIE VAN DE GEBRUIKER

• Veiligheidsvoorschriften 60
- Bescherming van het milieu ____ 61
• Economische en ecologische cyclus ____ 61

• Algemene presentatie van de vaatwasser 62
• Presentatie van de bedieningsstrip 63

3/ INLICHTINGEN

- Hardheidsgraad van het water ____ 64

4/ WAT TE DOEN VOOR HET EERSTE GEBRUIK

• De hardheidsgraad van het water opmeten en het wasmiddel kiezen ____ 65
  • Tabel hardheidsgraad water ____ 65

- Schoonmaken van de afvalfilter ____ 78

14/ STORINGEN 80

15/ SERVICEDIENST 85

16/ INDICATIES VOOR DE TEST LABORATORIA 86

Belangrijk

Deze gebruikershandleiding bewaren bij het apparaat. Mocht u het apparaat doorverkopen of geven aan iemand anders, moet u ervoor zorgen dat de handleiding bij het apparaat is gevoegd. Wij verzoeken u kennis te nemen van de instructies in deze handleiding voordat u het apparaat gaat in-stalleren en gebruiken. Zij zijn opgesteld voor uw eigen veiligheid en die van anderen.

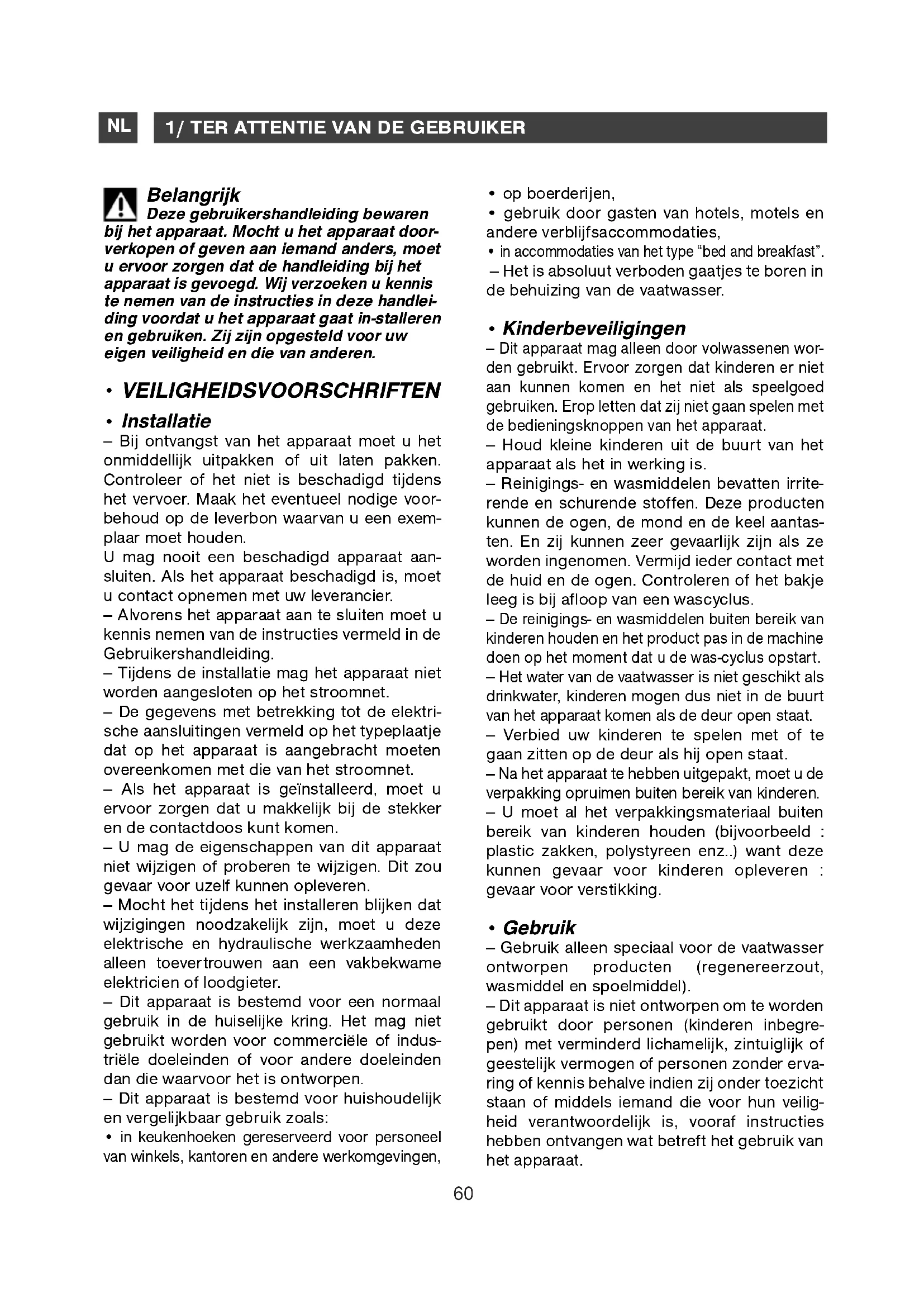

• VEILIGHEIDSVOORSCHRIFTEN

- Installatie

- Bij ontvangst van het apparaat moet u het onmiddellijk uitpakken of uit laten pakken. Controleer of het niet is beschadigd tijdens het vervoer. Maak het eventueel nodige voorbehoud op de leverbon waarvan u een exemplaar moet houden.

U mag nooit een beschadigd apparaat aan-sluiten. Als het apparaat beschadigd is, moet u contact opnemen met uw leverancier.

- Alvorens het apparaat aan te sluiten moet u kennis nemen van de instructies vermeld in de Gebruikershandleiding.

- Tijdens de installatie mag het apparaat niet worden aangesloten op het stroomnet.

- De gegevens met betrekking tot de elektrische aansluitingen vermeld op het typeplaatje dat op het apparaat is aangebracht moeten overeenkomen met die van het stroomnet.

- Als het apparaat is geïnstalleerd, moet u ervoor zorgen dat u makkelijk bij de stekker en de contactdoos kunt komen.

- U mag de eigenschappen van dit apparaat niet wijzigen of proberen te wijzigen. Dit zou gevaar voor uzelf kunnen opleveren.

- Mocht het tijdens het installeren blijken dat wijzigingen noodzakelijk zijn, moet u deze elektrische en hydraulische werkzaamheden alleen toevertrouwen aan een vakbekwame elektricien of loodgieter.

- Dit apparaat is bestemd voor een normaal gebruik in de huiselijke kring. Het mag niet gebruikt worden voor commerciële of industriële doeleinden of voor andere doeleinden dan die waarvoor het is ontworpen.

- Dit apparaat is bestemd voor huishoudelijk en vergelijkbaar gebruik zoals:

- in keukenhoeken gereserveerd voor personeel van winkels, kantoren en andere werkomgevingen,

• op boerderijen,
• gebruik door gasten van hotels, motels en andere verblijfsaccommodaties,
• in accommodaties van het type "bed and breakfast".
• Het is absoluut verboden gaatjes te boren in de behuizing van de vaatwasser.

- Kinderbeveiligingen

- Dit apparaat mag alleen door volwassenen worden gebruikt. Ervoor zorgen dat kinderen er niet aan kunnen komen en het niet als speelgoed gebruiken. Erop letten dat zij niet gaan spelen met de bedieningsknoppen van het apparaat.

- Houd kleine kinderen uit de buurt van het apparaat als het in werking is.

- Reinigings- en wasmiddelen bevatten irriterende en schurende stoffen. Deze producten kunnen de ogen, de mond en de keel aantasten. En zij kunnen zeer gevaarlijk zijn als ze worden ingenomen. Vermijd ieder contact met de huid en de ogen. Controleren of het bakje leeg is bij afloop van een wascyclus.

- De reinigings- en wasmiddelen buiten bereik van kinderen houden en het product pas in de machine doen op het moment dat u de was-cyclus opstart.

- Het water van de vaatwasser is niet geschikt als drinkwater, kinderen mogen dus niet in de buurt van het apparaat komen als de deur open staat.

- Verbied uw kinderen te spelen met of te gaan zitten op de deur als hij open staat.

- Na het apparaat te hebben uitgepakt, moet u de verpakking opruimen buiten bereik van kinderen.

- U moet al het verpakkingsmateriaal buiten bereik van kinderen houden (bijvoorbeeld : plastic zakken, polystyreen enz..) want deze kunnen gevaar voor kinderen opleveren : gevaar voor verstikking.

- Gebruik

- Gebruik alleen speciaal voor de vaatwasser ontworpen producten (regenereerzout, wasmiddel en spoelmiddel).

- Dit apparaat is niet ontworpen om te worden gebruikt door personen (kinderen inbegrepen) met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of personen zonder ervaring of kennis behalve indien zij onder toezicht staan of middels iemand die voor hun veiligheid verantwoordelijk is, vooraf instructies hebben ontvangen wat betreft het gebruik van het apparaat.

– Vermijd voor zover mogelijk de deur van de vaatwasser te openen als hij in werking is, met name tijdens de verwarmingsfase als er zeer hete damp of heet water tegen u aan zou kunnen spatte De vaatwasser is voorzien van een veiligheidssysteem dat, als de deur wordt geopend, onmidd lijk het apparaat uitzet.
- Gebruik nooit chemische oplosmiddelen in het apparaat, deze zouden gevaar voor ont kunnen veroorzaken.
- Altijd de deur van de vaatwasser dicht doen na het inruimen of het leeghalen.
- Niet steunen of gaan zitten op de deur van het apparaat als hij open staat.
- Als het programma is afgelopen, de stekker uit de contactdoos halen en de waterkraan dicht doen.
- Voor iedere technische ingreep altijd de stekker uit de contactdoos halen.
- Het is beter het apparaat niet vlak naast een kook- of verwarmingsapparaat te plaatsen om mogelijke schade veroorzaakt door hitte te voorkomen.
- Geen vaatwerk in de machine plaatsen dat niet geschikt is voor de vaatwasser.
- Als u een stuk serviesgoed uit de vaatwasser haalt voor het einde van het wasprogramma, moet u het zorgvuldig afspoelen onder de kraan om de mogelijke resten van het wasmiddel te verwijderen.
– In geval van storing, mag u niet proberen zelf het euvel te verhelpen. Reparaties verricht door niet gekwalificeerde mensen kunnen ernstige schade of storingen veroorzaken.

• MILIEUBESCHERMING

Het verpakkingsmateriaal van dit apparaat is recycleerbaar. Doe mee aan de recyclage en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

Uw apparaat bevat tevens vele recycleerbare materialen. Daarom is het voorzien va logo wat aangeeft dat de gebruikte apparaten van ander afval dienen te worden gescheiden in de lidstaten van de Europese Unie. De recyclage van de apparaten die fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/CE betr

elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inza plaats voor uw oude apparaten. Wij danken u voor uw bijdrage aan de bescherming van het milieu.

• ECONOMISCHE EN ECOLOGISCHE CYCLUS

• Verwijder alle voedselresten van het serviesgoed (botjes, pitten ...).
• Spoel niet eerst het serviesgoed onder de kraan af (onnodig waterverbruik).
• Baat de mogelijkheden van uw vaatwasser optimaal uit. De cyclus zal dan economisch en ecologisch verlopen.
• Kies altijd een wasprogramma dat afgestemd is op het type serviesgoed en de graad van vervuiling hiervan.
• Doe niet teveel wasmiddel, regenereerzout en spoelmiddel in de machine. Neem de aanbevelingen in acht die vermeld staan in deze handleiding (blz. 37-38-39) evenals die op de verpakking van het betreffende middel.
• Stel de waterverzachter juist in (zie blz. 38).

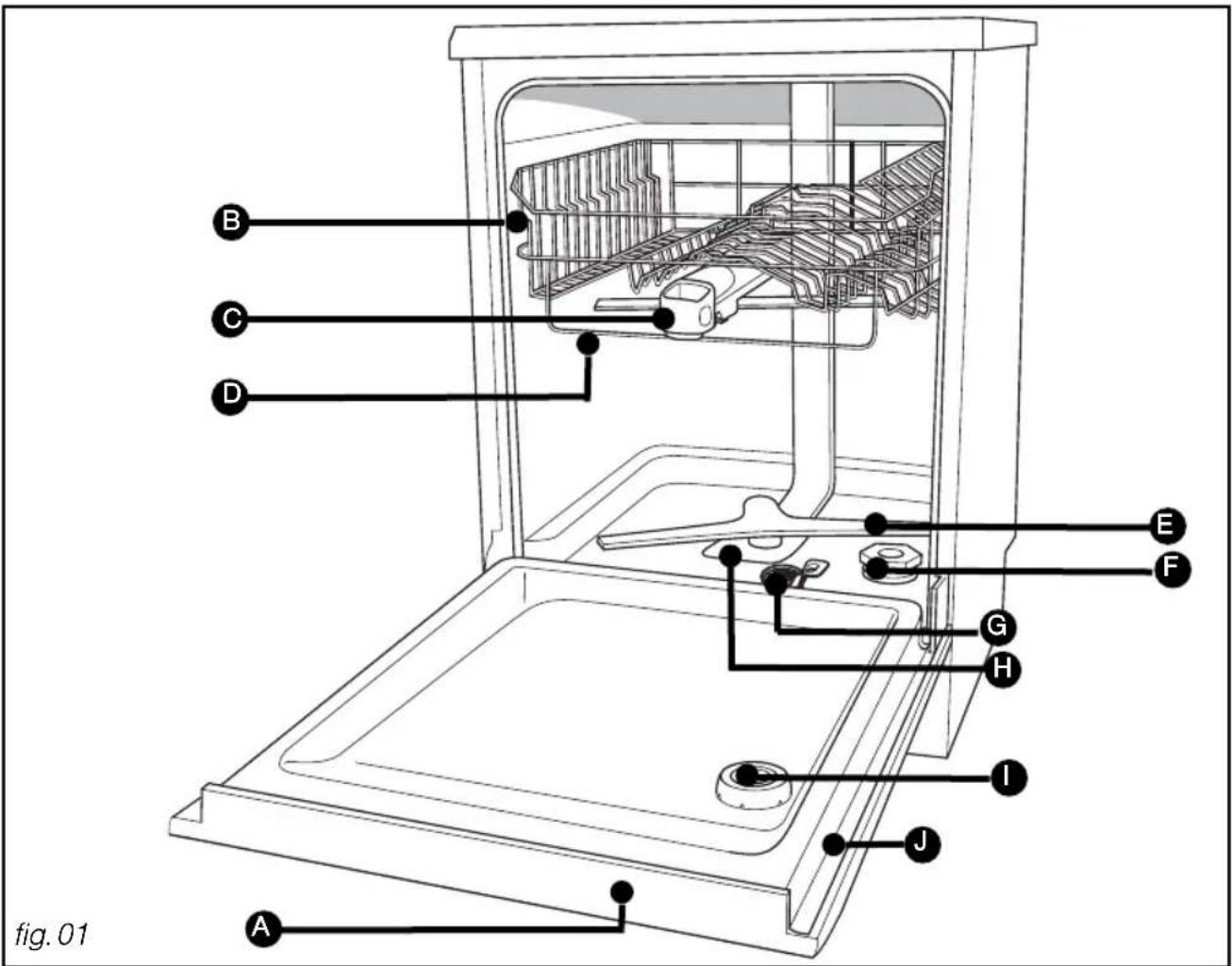

• ALGEMENE PRESENTATIE VAN DE VAATWASSER

A Bedieningspaneel
B Bovenste rek
© Wasmiddelautomaat
D Anti-blokkeer profieldraad
E Onderste sproeiarm

F Bakje regenereerzout
G Afvalfilter
H Hoofdfilter
① Spoelmiddelautomaat

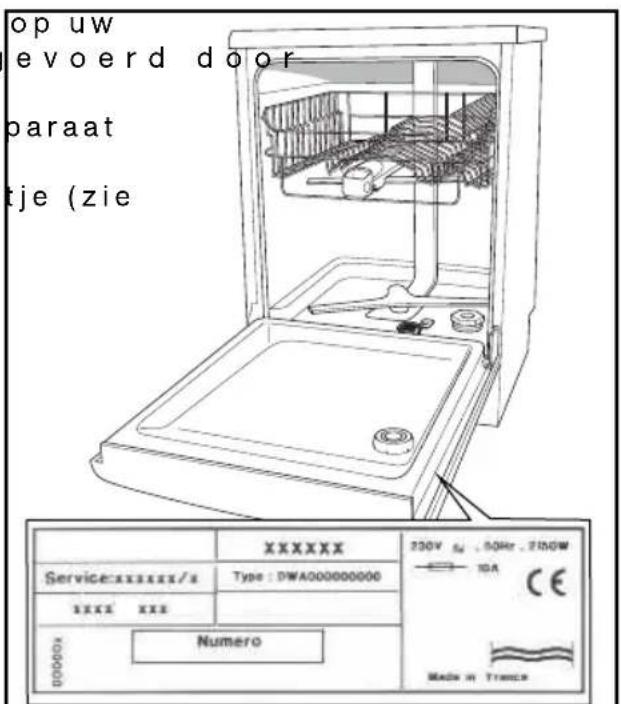

J Typeplaatje (ref. S.A.V.)

Tip:

Deze handleiding is geldig voor meerdere modellen tegelijk. Er kunnen kleine verschillen zijn op het vlak van details en voorzieningen tussen uw apparaat en deze beschrijvingen.

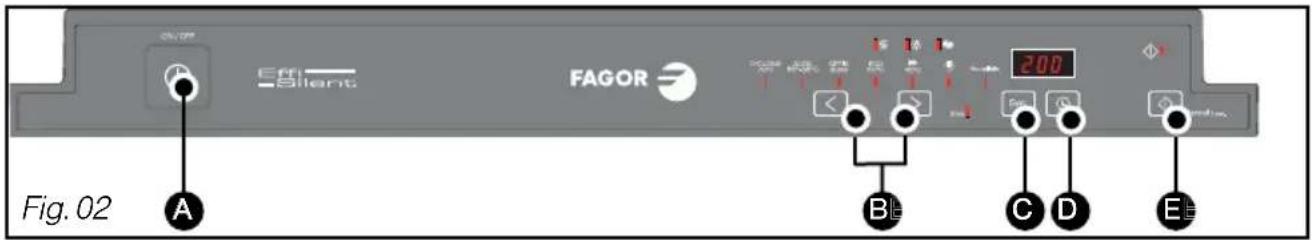

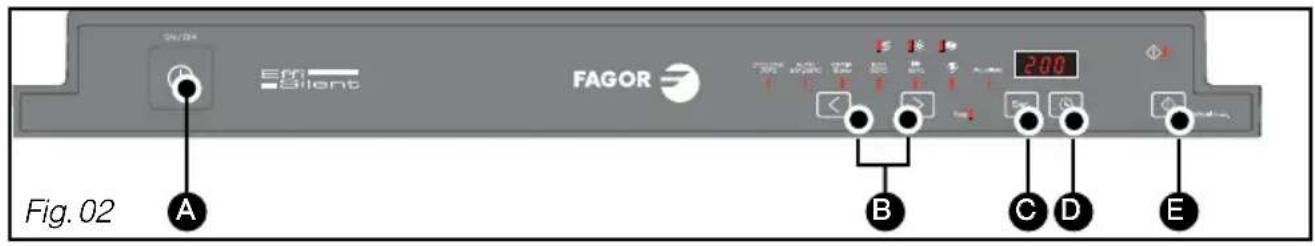

• PRESENTATIE VAN DE BEDIENINGSSTRIP

Aan/Uit (On/Off):

Druk op deze toets om de vaatwasser aan te zetten.

Kiezen van het programma : achter aar kort drukken op de toets om het door u venste programma te kiezen.

Set:

• Lange druk : toegang tot de instelmenu's :
• instellen van de verzachter
  zout, van het spoelmiddel of vaans"T(naar gelang instelling verzachter zijde).
• pieptoon einde programma's.

- aanzetten of uitzetten van het ingesteld op het gebruik van "4 in 1" tabletjes.

Controlelampjes:

Zout:

Brandt: geeft aan dat er geen regenereerzout meer is.

Spoelmiddel:

Brandt: geeft aan dat er geen s meer is.

4 in 1 wasmiddel:

Brandt: geeft aan dat uw vaatwasser

ingesteld op het gebruik van "4 in 1" tabletjes.

Programma aan de gang:

Stop : einde programma.

Uitgestelde start:

Op deze toets drukken om het programma 1 tot 12 uur uit te stellen.

Cancel 3 sec,

Opstarten/Annuleren

(Start/C): Druk op deze toets om het pro- gramma te valideren. Om het programma te annuleren, houdt u deze toets 3 seconden ingedrukt.

Opmerkingen:

Een kort geluidssignaal (pieptoon) bevestigt de selectie van de toets met uitzondering van de toets On/Off ^1

Belangrijk:

Om optimale resultaten te bereiken met de was- en droogcyclus van uw vaatwasser moet u de machine goed instellen met behulp van de waterverzachter die werkt met regenereerzout.

- Kalk, regenwater dringt in de grond binnen en neemt mineraalzout op, bepaalde mineralen vindt men terug in de vorm van vaste deeltjes, dat is wat men kalk noemt. Kalk heeft een nadelige invloed op doeltreffendheid van het wasmiddel, zet een kalklaagje af op de vaatwasser en laat witte sporen op het serviesgoed achter.

Hoe meer kalk het water bevat, zoveel te meer is het wat wij "hard" water noemen.

Naar gelang de hardheidsgraad van het water in uw stad, moet u de juiste producten gebruiken.

Meerdere soorten producten zijn beschikbaar, hier volgen enkele tips om de juiste keuze te maken :

Voor optimale resultaten moet u de klassieke producten tegelijk gebruiken:

① Wasmiddel om het serviesgoed perfect schoon te maken (poedervorm, vloeistof of standaard tabletjes).
② Regenereerzout om de goede werking van de waterverzachter van uw vaatwasser te garanderen.
③ Spoelmiddel om het serviesgoed goed te drogen en het vormen van druppels-poren te voorkomen.

Belangrijk:

Nooit uw normale vaatwasmiddel uiken.

Voor een goed gebruiksgemak en alleen bij bepaalde hardheidsgraad voorwaarden < 25°F kunnen de multifunctionele producten het gebruik van een spoelmiddel of zout overbodig maken.

• De "2 in 1" bevatten reinigingsmiddelen, een spoelmiddel of een agens die de functie van zout vervult.
• De "3 in 1" bevatten reinigingmiddelen, een spoelmiddel en een agens die de functie van zout vervult.
• De "4 in 1" bevatten bovendien additieven die slijtage van glas van slechte kwaliteit voorkomen of ervoor zorgen dat RVS niet gaat roesten.

Belangrijk:

Neem de instructies vermeld in de gebruikersgids in acht evenals de aanbevelingen die staan op de verpakking van de multifunctionele reinigingsmiddelen.

Tip:

Neem in geval van twijfel contact op met de fabrikant van het reinigingsmiddel vooral als het serviesgoed nog nat is na afloop van het programma of als u kalksporen ziet.

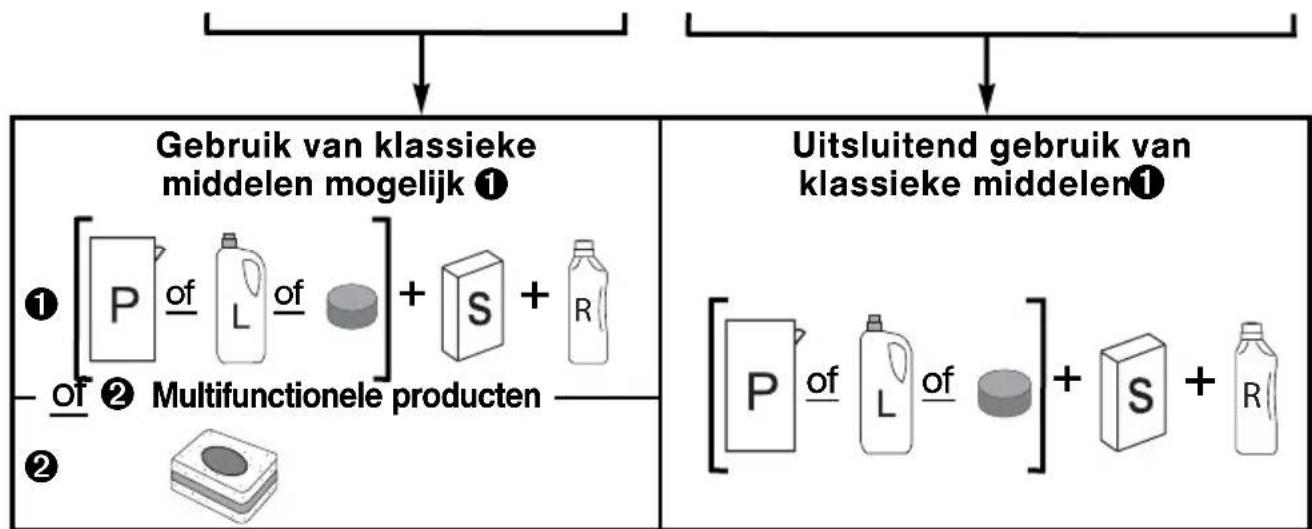

- MEET DE HARDHEIDSGRAAD VAN HET WATER OP EN KIES HET TYPE REININGINGSMIDDEL: KLASSIEK OF MULTIFUNCTIONEEL

Voor alles kunt u heel eenvoudig de hardheidsgraad van het water controleren met behulp van de teststripjes die bij uw vaatwasser worden geleverd, u kunt ook inlichtingen opvragen hierom bij de plaatselijke dienst van het waterbedrijf.

• Laat het water enkele ogenblikken uit de kraan stromen.
• Vul een glas water.
• Dompel het stripje 3 seconden in het glas nadat u het uit zijn hoesje hebt gehaald.
• 1 minuut wachten, schudden en kijk welke kleuren verschijnen om de hardheidsgraad v water bij u thuis te kunnen bepalen.

Stripje	□□□□□	■□□□□	■■□□□	■■■□□	■■■■□	■■■■■	■■■■■
Hardheidsgraad	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
	0-1mmol/l	1-1,8mmol/l	1,8-2,5mmol/l	4mmol/l 4-5,5	mmol/l	5,5-7,0mmol/l	>7,0mmol/l
Water	niet hard	weining hard	weining hard	Hard	Hard	Hard	Zeer hard
Verzachter en gebruik van zout	facultatief	Nodig bij gebruik van klassieke reinigings-middelen	Nodig bij gebruik van klassieke reinigings-middelen	onmisbaar	onmisbaar	onmisbaar	onmisbaar

① Klassieke middelen:
P reinigingsmiddel in Põedervorm ofL = vloeibaar reinigingsmiddel of + S regeneerzout + R spoelmiddel
② Multifunctionele producten: "multifunctionele tabletjes"

- Als volgt te werk gaan om de verzachter in te stellen op het bedieningspaneel :

• U kunt bij de instellingen komen door lang op "Set" te drukken totdat u een dubbel geluidssignaal hoort.
• Op de display verschijnt dan SET om aan te geven dat u in de stelmodus staat.
• Om de instelling bij te stellen of te wijzigen naar gelang de hardheidsgraad van het water, moet u kort en achter elkaar op de toets < > drukken, op de display verschijnt de instelling H0, H1, H2 enz... Raadpleeg de tabel hieronder
• De keuze wordt automatisch gevalideerd na ongeveer 10 seconden zonder dat u op "Set" hoeft te drukken.
• Om de multifunctie knoppen te gebruiken dient u HO of HI of H2 te selecteren volgens de harheid van het water. < 25°F (2,5 mmol/l) : lampje aan.

Strip	□□□□□	■□□□□	■■□□□	■■□□□	■■□□□	■■□□□	■■□□□
Hardheidsgraad	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
	0-1mmol/l	1-1.8 mmol/l	1.8-2.5 mmol/l	2.5-4 mmol/l	4-5.5 mmol/l	5.5-7 mmol/l	>7 mmol/l
Klassieke producten	H0	H1	H2	H3	H4	H5	H6
Multifunctionele producten	I H0	I H1	I H2

Belangrijk:

De instelling van polyvalente producten maakt het mogelijk de alarmlampjes spoelmiddel en zout alleen op H0 en "TABS" uit te schakelen.

Belangrijk:

Het is heel belangrijk de verzachter naar behoren in te stellen.

• Als hij te laag wordt ingesteld, kunnen er kalksporen verschijnen.
• Als hij te hoog wordt ingesteld, kan glas opaalachtig worden.

Als u gaat verhuizen, moet u de verzachter opnieuw instellen.

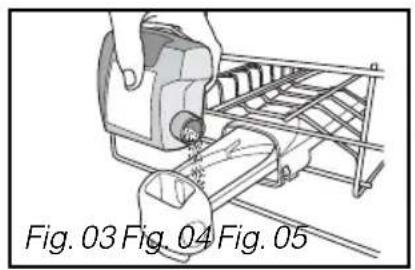

• Vullen met wasmiddelen (Fig 03-04-05)

Om het toevoegen van wasmiddelen te vereenvoudigen,

Is het bakje aangebracht voor de bovenste mand en men kan alle producten aanbevolen voor vaatwassers gebruiken.

- Poeder of vloeibaar in het bakje (Fig 03)

Vullen tot tenminste het onderste merkteken als de vaat niet erg vuil is en tot aan h merkteken voor een vuile vaat. Bij de voorwasprogramma's raden wij u aan 5 g wasmiddel extra toe te voegen (een theelepeltje) in de trommel van de vaatwasser overeenkomstig de programmatabel. - het bakje dicht doen.

- Aanbrengen van het polyvalente tabletje of Klassieke tabletjes" (Fig 04 - 05)

Leg het tabletje in het buitenvakje (Fig 04),

of,

om een optimaal resultaat te verkrijgen, trek het laatje van het bakje naar buiten en leg het tabletje erin(Fig 05).

- het bakje dicht doen.

Deze producten buiten bereik van kinderen bewaren en op een vochtvrije plaats.

Gebruik uitsluitend en alleen producten ontworpen voor vaatwassers.

• Vullen met regenereerzout (fig. 06)

Belangrijk:

Gebruik alleen speciaal voor de vaatwasser bestemd regenereerzout. Gebruik nooit en te nimmer tafelzout of andere voedingsmiddel-zout, hierdoor zou de verzachter van het apparaat beschadigd kunnen raken.

A Schroef de dop van het bakje los en verwijder hem.
B Vul het bakje met regenereerzout speciaal bestemd voor de vaatwasser. Gebruik hiervoor de meegeleverde trechter.
Als u het bakje voor de eerste keer vult, moet u het bijvullen met water tot aan de rand van het bakje.

• Controleren van het zoutniveau:

Gaat branden als er zout bijgevuld moet worden. Na het vullen met regenereerzout, kan dit lampje nog even blijven branden totdat het zout is opgelost, in het algemeen na een cyclus (of als het bakje niet helemaal wordt gevuld) bijvoorbeeld bij de inwerkingstelling met het monster.

Kan worden uitgeschakeld op de manier beschreven in paragraaf "multifunctionele producten" instellingstabel.

Belangrijk:

Als het zout overloopt bij het vullen, is het aangeraden de zoutcristallen te verwijderen om te voorkomen dat de kuip gaat oxideren of u kunt een weekprogramma instellen.

Belangrijk:

De dop van het zoutbakje stevig aandraaien.

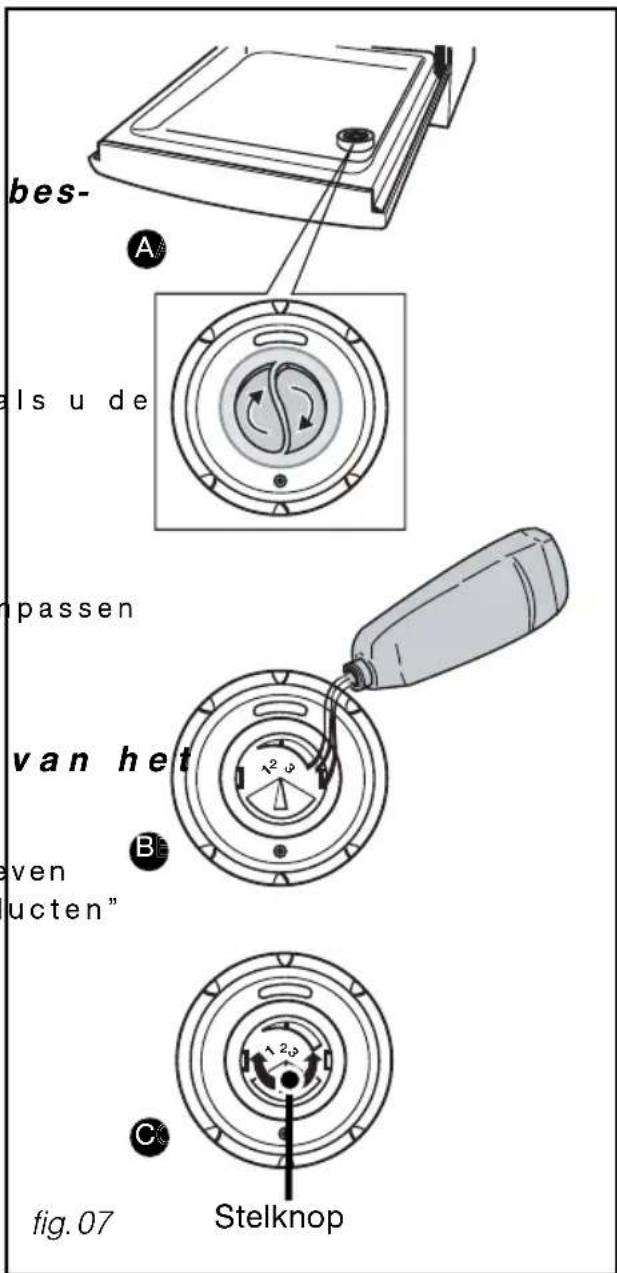

• Vullen met Spoelmiddel (fig. 07)

Belangrijk:

Gebruik een spoelmiddel speciaal temd voor vaatwassers om keurig droog en glanzend serviesgoed te verkrijgen.

Vul het bakje spoelmiddel als u de

machine in werking stelt tot aan de rand van het stelhendeltje.

De oorspronkelijke instelling is 2. Na enkele cyclien als het serviesgoed niet goed droog is of sporen vertoont, kunt u de instellingen d.m.v. het hendeltje (fig 07 ^C n°3

- Goed sluiten.

- Nakijken van het niveau spoelmiddel *

Licht op als u moet bijvullen.

Kan worden uitgeschakeld zoals beschreven in de paragraaf "multifunctionele producten" instellingstabel.

Belangrijk:

Als u bij het vullen most op de deur van de machine, moet u de machine met een spons schoonmaken om schuimvorming te voorkomen.

Capaciteit : 13 Plaats

Zeer belangrijk:

Serviesgoed en vaatwerk dat niet geschikt is voor de vaatwasser:

• houten snijplanken,
• gerei van roestvrij staal of plastic dat niet bestand is tegen warmte
• voorwerpen van tin of koper
• gelijmd serviesgoed of bestek
• bestek met houten heften, met heften van hoorn of parelmoer
• antiek porselein of handgeverfd porselein

Vraag bij het kopen van serviesgoed, glazen en bestek of ze wel geschikt zijn voor de vaatwasser.

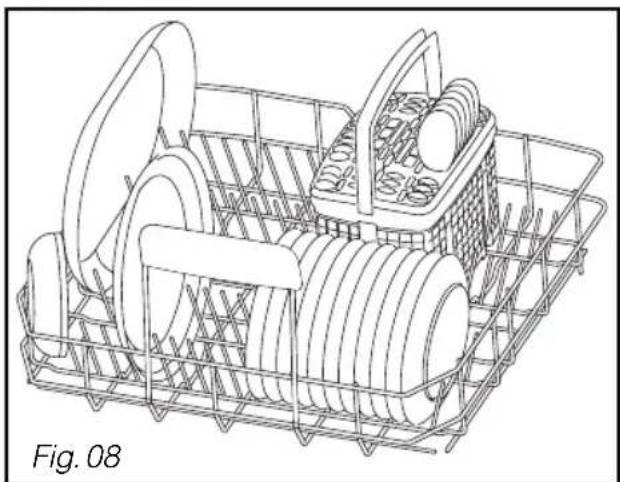

- ONDERSTE REK

Plaats het serviesgoed zodanig dat het water tussen de verschillende voorwerpen kan stromen en al het gerei kan besproeien

Plaats schotels en grote koekepannen aan de zijkanten.

Vermijd platte en diepe borden tussen elkaar te plaatsen, boven elkaar te zetten of tegen elkaar aan te zetten. (fig. 08).

De in- en uitklapbare pennetjes vereenvoudigen het plaatsen van grote stukken (fig. 09) (naar gelang model).

Tip:

Als u het onderste rek terugschuift, controleren of geen enkel stuk serviesgoed of bestek tegen de profieldraad van het bovenste rek aankomt om ervoor te zorgen dat het draaikruis niet geblokkeerd raakt.

Uitruimen van de vaatwasser

Begin met het onderste rek te legen om te voorkomen dat er waterdruppels vallen uit het bovenste rek op het onderste rek.

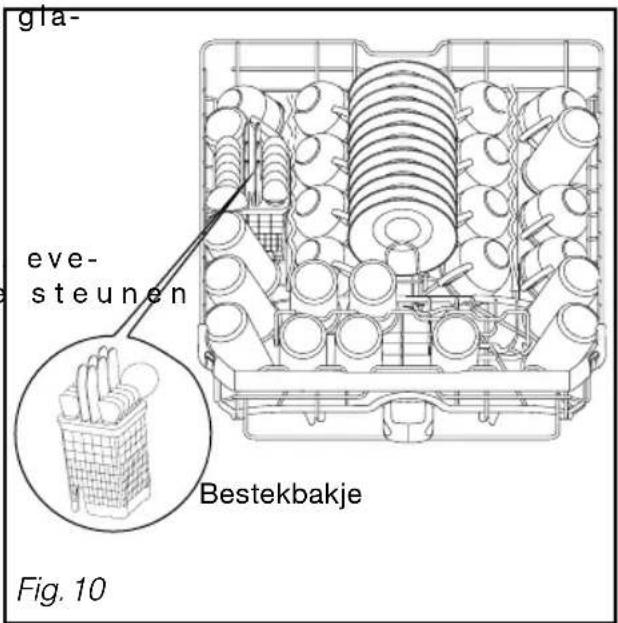

Dit rek is meer speciaal bestemd voor zen, kopjes, kleine schaaltjes, kommen, scho-teltjes enz..

Plaats het serviesgoed methodisch in het rek om de beschikbare ruimte optimaal te benutten (rij glazen, kopjes, kommen enz..). U kunt de kopjes, opscheplepels enz. neens plaatsen op de opklapbare (fig. 10).

Tip:

Plaats de glazen, kopjes, kommen met de holte naar beneden gericht..

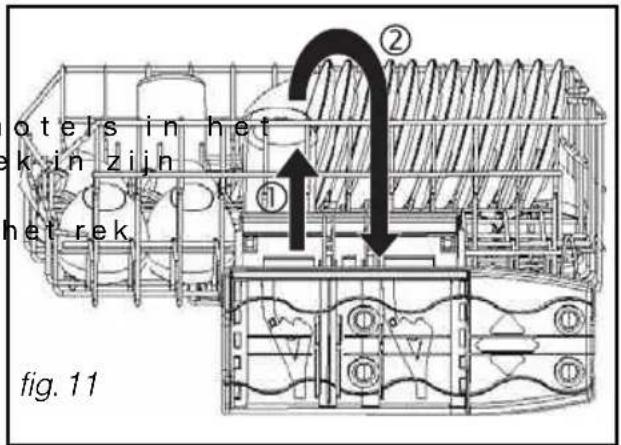

- Hoogte instelling van het bovenste rek

(naar gelang model)

Bij het plaatsen van grote sch onderste rek moet het bovenste re hoogste stand worden gezet. De instelling kan tot stand worden gebracht zelfs als ingeruimd is (fig. 11).

①Instelling HOGE STAND:

Het rek aan beide zijden voorzichtig optillen tot- dat het in de leibanen schiet.

Het rek helemaal optillen aan beide zijden om het uit de leibanen te laten schieten en dan voorzichtig laten zakken tot aan de lage stand.

Belangrijk:

Controleren of de hoogte instelling van de twee leibanen aan beide zijden identiek is: rek horizontaal.

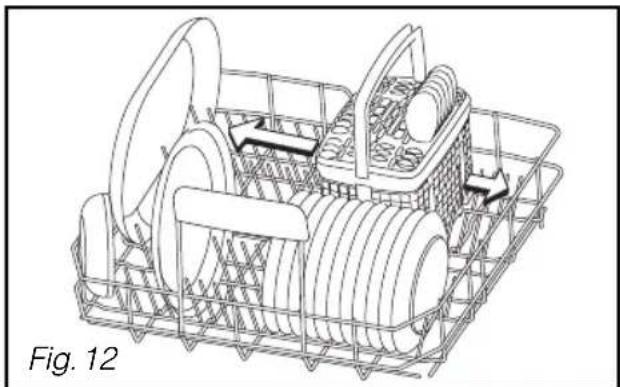

- BESTEKBAKJE

Het bestekbakje is verschuifbaar met het oog op een moduleerbaar inruimen van de vaatwasser.

Het kan op gelijk welke plaats op het onderste rek worden gezet. U kunt dus de vaatwasser inruimen naar gelang de te wassen stukken serviesgoed (fig. 12).

Als het bestek, de schotels of borden te groot zijn, kunt u de hoogte instelling van het bovenste rek wijzigen (als dit mogelijk is, naar gelang model).

Verwijderbare soorteerdeksels staan tot uw beschikking als u het bestek op geordende wijze wenst in te ruimen (fig. 13)

Voor een optimaal was- en droogresultaat moet u deze scheidingsdekseltjes in hun geheel of gedeeltelijk gebruiken.

Plaats het bestek in het bakje met het heft naar beneden gericht.

Belangrijk:

Veiligheidshalve raden wij aan de messen met de punt naar beneden gericht in het bestekbakje te plaatsen (gevaar voor ongeluk).

Messen met lange lemmeten en overig scherp keukengerei moeten plat neergelegd worden in het bovenste rek.

Het is beter bestek met hoornen heft niet in de vaatwasser te doen.

Houd zilveren voorwerpen apart van andere metalen met behulp van het scheidingsdekseltje.

• Overloopbeveiliging

Dit systeem zet automatisch de afvoerpomp in werking als het waterpeil in de kuip een abnormalhoogte bereikt.

- Lekbeveiliging

Dit systeem schakelt de watertoevoer uit als er een lek onder het apparaat wordt opgespoord.

• Totale beveiliging

Deze toevoerslang is voorzien van een mechanisme dat de watertoevoer rechtstreeks op de kraan afsluit in geval van waterlekkage.

- Display bij storingen

Bij storingen gaat het controlelampje "Stop" snel knipperen (deur open of gesloten). Op het scherm verschijnt de code van de storing: zie tabel bladzijde 52.

• PROGRAMMATABEL

Type serviesgoed: porselein, pannen, bestek, glazen enz..	Duurzaam	Gemengd	Gemengd
Hoeveelheid, soort en staatvan de voed-selresten	Zeer vuil Zeer vuile grote schotels en pannen, ingebakken vet, opgedroogde en vastgebakken voedingsresten, gegratineerde resten, sausresten,...	Automatisch opsporing vuilheidsgraad Optimaliseert het resultaat met het accent op energiebesparing.	Korte wascyclus 60 minuten Speciaal aangepast aan de dagelijkse vaat met weinig vastgekleefde resten
Programma's Verloop Programma	CYCLONE 70°C	AUTO 55° - 65°C	OPTIA 60 min
	Warm voorwassen	Voorwassen
	Wassen 70°C	Wassen 55/65°C	Wassen 60°C
	Spoelen	Spoelen	Spoelen
	Warm spoelen	Warm spoelen	Warm spoelen
	Drogen middels ventilatie	Drogen middels ventilatie	Drogen middels ventilatie
Ter indicatie, tijdsduur (min) waterverbruik (l) energieverbruik (kWh)	130' - 150' 17 - 19 1,7 - 1,8	100' - 130' 17 - 19 1,4 - 1,6	60' 14 - 16 1,3 - 1,4

Deze waarden hebben betrekking tot:
- normale gebruiksvorwaarden met individuele producten (wasmiddel, zout, spoelmiddel).
- enkel in gebruiksvorwaarden met multifunctionele producten.
Ze kunnen verschillen volgens het laadvolume, de watertemperatuur, de instelling van de verzachter, de aanwezigheid van een spoelmiddel en de elektrische spanning.

Gemengd

Normaal vuil Dus een normale hoeveelheid vastgekleefde en vette resten. Dit programma is langer gezien de gemaakte energiebesparingen

Gemengd

Zeer korte wascy- clus 30 minuten Speciaal aangepast aan een kleine hoeveelheid dagelijkse vaat met weinig opgedroogde en niet vette resten.

Gemengd

Zeer korte cyclus (zonder wasmiddel) om het serviesgoed te spoelen en weer nat te maken in afwachting van een wascyclus de dag erop of nog later.

ZONDER VAAT

Specifiek onderhouds-programma, toegang via de toets AQUALISIS

De vaatwasser helemaal uitruimen en de grote resten uit de filter halen

ECO 50°C

KORT 45°C

WEKEN

AQUALISIS

Wassen 50°C

Spoelen

Warm spoelen

Wassen 45°C

Spoelen

Warm spoelen

Voorwassen koud

Drogen middels ventilatie

215' 9 1,05

Korte droogcyclus zonder ventilatie

30' 11 0,8

15' 4,5 0,02

Ontvet en verwijdert kalksteen uit de kuip van de vaatwasser voor een betere efficiëntie en een langere levensduur. Voor een optimaal resultaat moet u een reinigingsmiddel gebruiken dat speciaal is bestemd voor de vaatwasser of bij gebreke hieraan poederwasmiddel of een tabletje plaatsen in de lade van het bakje.

90' 11 0,9

Aanbevolen programma:

*

EN50242

Tip:

Zie de programmatabel op de vorige bladzijden om het juiste programma te kiezen naar gelang het type serviesgoed, de hoeveelheid en het soort voedselresten

- Onmiddellijk opstarten van een

programma

Na het apparaat onder spanning te hebben gezet moet u drukken op "On/Off" Ⓐ, uw programma kiezen door op de ene of de andere toets ▶ ▶ te drukken.

- Als een programma is geselecteerd, kan het hiermee samenhangende controlelampje branden.

Druk op "Start" Cancel 3 sec. E, het controlelampje

"Aan de gang" ♦ gaat branden.

Doe de deur dicht, het programma gaat van start.

Een kort geluidssignaal (pieptoon) bevestigt de selectie van de toets, met uitzondering van de toets "On/Off".

- Uitgestelde start van een programma

De uitgestelde start instellen van uur tot uur (1 uur tot 12 uur) door te drukken op de toets "Uitgestelde Start" D.

Valideren door te drukken op "Start" Cano#l3 sec.

Op de display verschijnt de aftelling van uur tot uur tot aan het moment dat het programma van start gaat.

• Annuleren van een programma

Enkele seconden lang drukken op de toets

"Cancel"

Tijdsduur programma

Resterende tijdsduur

Einde programma

Wachten uitgestelde start

- Einde programma "Stop"

Het controlelampje gaat 15 minuten voor de afloop van het programma knipperen en blijft vervolgens branden als het programma is afgelopen.

- Instelling geluidssignaal

Met deze instelling kunt u de pieptoon aan het eind van het programma activeren of uitschakelen.

- Ga naar "instellen" door lang te drukken op "SET" totdat u een dubbel geluidssignaal hoort (lange pieptoon). Selecteer vervolgens uw keuze door op de toets "Uitgestelde StartD" te drukken.

- pieptoon geactiveerd: een geluidssignaal is te horen en het controlelampje "Stop" knippert.

- pieptoon uitgeschakeld: geen enkel geluidssignaal is te horen en het controle-lampje "Stop" is uit.

Het valideren komt na ongeveer 10 seconden automatisch tot stand.

- Uitzetten van het apparaat

Als het programma is afgelopen, moet u drukken op de toets OQ/nr O Af f " .

- AQUALISIS : Onderhoudsprogramma specifiek ontworpen voor uw vaatwasser, zonder vaat erin..

Tip :

Gebruik dit programma periodiek, om de 3 maanden ongeveer, om alle mogelijke aanzet te wijderen. Gebruik een speciaal reinigingsmiddel voor de vaatwasser.

End

• SCHOONMAKEN VAN DE AFVALFILTER

Het filtersysteem is samengesteld uit meer- dere elementen:

A -afvalfilter
B -grote hoofdfilter
© - micro-filter

De filters zijn aangebracht in het midden van de kuip en moeten regelmatig worden schoongemaakt voor het verkrijgen van een optimaal wasresultaat.

• Handelingen:

① Voordat u de filter gaat demonteren moet u de restjes die zich hebben vastgehecht op de grote hoofdfilter B verwijderen met behulp van een spons om te voorkomen dat zij de sproeiarmen verstoppen. Zet het draaikruis in de stand zoals aangegeven in de afbeelding (fig. 14).
② De afvalfilter een kwart slag losdraaien en dan Ⓐ.
③ De hoofdfilter verwijderen B.
④ De zeef van de micro-filter verwijderen Ⓖ.

⑤ De filters A, B en C zorgvuldig schoonmaken onder de kraan (fig. 15).

Terugmonteren:

De hierboven beschreven handelingen in omgekeerde volgorde uitvoeren door de filters C B en vervolgens A in deze volgorde terug te plaatsen.

Belangrijk:

Niet vergeten de afvalfilter A te vergrendelen door hem een kwart slag vast te draaien.

Om de drie à vier maanden het speciale onderhoudsprogramma "AQUALISIS" zonder serviesgoed aanzetten om mogelijke aanslag te verwijderen, met een speciaal reinigingsmiddel voor de vaatwasser beschikbaar in de winkels.

Belangrijk :

Dit product buiten bereik van kinderen houden.

- "AQUALISIS": : Specifiek onderhoudsprogramma voor uw vaatwasser, zonder serviesgoed. Druk op de toets "AQUALISIS".

Valideren door te drukken op de toetsStart" Het programma gaat van start.

- Lange stilstand

De vaatwasser helemaal schoonmaken, dan de steker uit de contactdoos halen en de waterk dicht doen.

Ervoor zorgen dat de vaatwasser niet kan bevriezen.

Tip :

Geen schuurpoeder, metalen sponsjes of producten op basis van alcohol, thinners gebruik-Gebruik een doek of een spons.

Als u verhuist moet u, om te voorkomen dat water uit de machine stroomt, eerst een weekprogramma opstarten.

• SAMENVATTING VAN DE FOUTMELDINGEN

d01: fout toevoer water (kraan)	d07: fout overloop / lekbeveiliging
d02: fout afvoer	d08: fout verdeling besproeiing
d03: fout verwarming	d11: fout druksonde
d04: fout temperatuur	d12: fout vullen (detectie waterinvoer)
d05: fout motor onderbelast	d13: fout oververhitting
d06: fout motor overbelast	d14: montagefout: (slechte aansluiting voor afvoer of debiet en onvoldoende kraan). - bevuild filtersysteem.

Tip:

Indien één van de defecten hierboven gebeurt en u een reparateur oproept, vergeet niet hem het getoonde bericht (d01,d02...) mee te delen om zijn taak te vergemakkelijken.

• BIJ DE INWERKINGSTELLING

Probleem	Mogelijke oorzaak	Wat te doen
Bij het openen valt de deur zwaar naar beneden (inbouw-model)	- de veren van de deur zijn niet voldoende gespannen om het gewicht van het paneel op te kunnen vangen.	- de 2 spanschroeven aan-draaien, deze zijn aangebracht in het onderste deel, boven de voorpoten.
Als de deur open is, blijft hij niet horizontaal staan of gaat te snel weer naar boven (inbouw-model)	- de veren van de deur zijn te strak gespannen.- er is geen houten paneel.	- de 2 spanschroeven los-draaien, deze zijn aangebracht in het onderste deel, boven de voorpoten.- het apparaat voorzien van een houten paneel (of voorlopig van een spaanplaat) en de veren bijstellen.
Bij het sluiten “hapert” de deur	- Het apparaat staat niet waterpas- de deur is niet goed gecen-treerd ten opzichte van de kuip.	- de poten bijstellen- goed centreren door de ach-terpoten bij te stellen
Het bovenste rek wil niet in de bovenste stand blijven staan	- onjuiste hantering (het rek is te snel naar boven toe getrokken).	- voorzichtiger te werk gaan (zie handleiding), eerst één kant dan de andere.
Kleine lekkage om het apparaat heen of eronder (het apparaat verplaatsen om het lek beter te kunnen lokaliseren)	- lekkage aan de kraan.- lekkage op het apparaat, (zie tabel fout 07).	- kijken of er een afdichting is aangebracht en de moer aan-draaien.- de kraan dicht doen en een technicus bellen.
Kleine lekkage aan de deur	- het apparaat staat niet waterpas.- de deur is niet goed gecen-treerd ten opzichte van de kuip.	- de stelpoten bijstellen- de achterpoten bijstellen.

• DE CONTROLELAMPJES

Probleem Mogelijke	oorzaak Wat te doen
Het controlelampje zout gaat niet uit	- geen of onvoldoende hoeveel-heid zout in het bakje, te weinig om de drijver in te schakelen.	- het bakje vullen en wachten tot de cyclus is afgelopen. Bij zach water waar men geen zout hoeft toe te voegen, zal het controle-lampje blijven branden.
Alle controlelampjes gaan achter elkaar branden	- onjuist programma.	- het aan de gang zijnde pro-gramma annuleren door 3 sec. te drukken op de toets opstar-ten, dan een nieuw programma instellen.
Een controlelampje knippert, het programma start niet op	- onjuiste stand van de program makeuzeschakelaar (tussen 2 standen in).	- de keuzeschakelaar op een programmastand zetten.

• BIJ HET PROGRAMMEREN, OP DE DISPLAY

Probleem Mogelijke	oorzaak Wat te doen
De cyclus duurt te lang	-de energiebesparende pro-gramma's duren langer aangezien zij de lagere was- en droogtemperatuur compense-ren door een langere draai- en droogduur.	-het is beter deze programma's 's nachts te gebruiken als de benodigde tijdsduur en het tijdstip van afloop niet van belang zijn.
Het apparaat doet de stroom uitvallen	-stroomsterkte ontoereikend om alle in werking zijnde apparaten tegelijk te voeden. -interne fout van het apparaat.	-de stroomsterkte op de contactdoos controleren (min. 10A) evenals de sterkte van de meter. -een technicus bellen.
Het apparaat wil niet opstarten	-er staat geen netstroom op de contactdoos. -kraan dicht (zie tabel fout 01) -de toevoerslang is geknikt. -fout bij het selecteren en blokering van programma -te lang gedrukt (>2") op de start knop. -het apparaat is in de veilig-heidsstand gegaan (anti-lekkage), (zie tabel fout 07)	-controleer de contactdoos en de zekering. -controleer of de kraan open staat. -controleer of de slang goed is aangebracht. -annuleren door 3" op Opstarten te drukken en opnieuw programmeren. -één keer drukken op de toets "Opstarten" om het programma van start te doen gaan. -een technicus bellen.

Probleem	Mogelijke oorzaak	Wat te doen
Het apparaat wil niet opstarten	- de deur wordt tijdens de cyclus geopend.	- wachten op afloop temporisering hervatting cyclus (intern beheer, wordt door het apparaat verzorgd).
Het apparaat loopt niet leeg.(zie tabel fout 02).	- het dekplaatje op de sifon van de gootsteen is niet verwijderd.- afvoerslang geknikt.- filters helemaal verstopt.- pomp geblokkeerd.	- het dekplaatje verwijderen.- controlleren of de slang naar behoren achter het apparaat loopt.-filters demonteren en schoonmaken evenals de leegput.- een weekprogramma opstarten.Als de storing niet verdwijnt, een technicus bellen.
Het apparaat is verstopt (zie tabel defect 14)	- afvoerinstallatie is niet conform: te lage afvoer of buis te ver ingestoken.- syphonnage: het apparaat voert af terwijl het vult.- bevuild filtersysteem.	- de montageinstructies van de afvoerbuis volgen.- Filters reinigen.

• SLECHT WASRESULTAAT

Probleem	Mogelijke oorzaak	Wat te doen
Sporen van voedselresten, “zandkorrels” op de glazen.	- vaatwerk onjuist ingedeeld (achter een groter stuk of eronder, te dicht tegen elkaar, in elkaar geschoven).- bovenste draaikruis geblokkeerd door bord, schotel ...- filter niet goed vastgezet, komt naar boven tijdes de cyclus.- zeef van micro-filter vuil.- één of meerdere openingen van het draaikruis verstopt	- het vaatwerk goed indelen, en juiste vakken en toebehoren gebruiken naar gelang het type vaatwerk (zie handleiding).- Kijken of het draaikruis vrijelijk kan draaien (mal draad), zono-dig het rek in de hoogste stand zetten.- controleren of de filter stevig op zijn plaats is aangebracht en vergrendeld (“helemaal” naar rechts draaien).- alle filters demonteren en schoonmaken (met lauw water) met inbegrip van de zeef (1 keer per maand).- het draaikruis demonteren door de hendel een kwart slag te draaien en hem onder de kraan schoon spoelen (geen enkel voorwerp hiervoor gebruiken om de openingen niet te beschadigen). Het draaikruis terugmonteren.
Vetsporen	- te weinig wasmiddel, wasmiddel van slechte kwaliteit of te oud product.- onjuist programma (te lage temperatuur, te korte tijdsduur)

• SLECHTE WASRESULTATEN

Probleem Mogelijke oorzaak Wat te doen
Witte sporen(aard van de sporen identificeren)	- kalklaagje (kan met azijn worden verwijderd).- zoutsporen (zoute smaak aan het serviesgoed)	- kijken of er nog zout aanwezig is in het bakje (controlelampje uit = OK).- de hardheidsgraad van het kraanwater controleren en de verzachter aan de hand hiervan instellen. Zonodig in een hogere stand zetten.- het water is te hard voor het gebruik van een “4 in 1” wasmiddel zonder toevoeging van zoutkijken of de dop van het zoutbakje wel goed gesloten is.
Witte sporen(aard van de sporen identificeren)	- glazen worden geopaliseerd door te zacht water (verdwijn niet).	- de hardheidsgraad kraanwater controleren en verzachter aan de hand van instellen. Be paamiddelen in tabletva agressiever voor glde c or a ti e ve ander middel gebru zonodig een besche middel gebruiken).
Kleursporen (thee, wijn, koffie)	- de verschillende stukken vaatwerk zijn niet goed ingedeeld.- dosis wasmiddel ontoereikend of wasmiddel van slechte kwaliteit.- Als u een combinatieproduct gebruikt.	- de verschillende stukken vaatwerk met de holte naar de straal toe zetten.- de dosis opvoeren, een ander wasmiddel uitproberen.- kies optie “4 in 1”(naar gelang model).
Druipsporen of opgedroogde druppels op de glazen	- geen spoelmiddel meer of dosis ontoereikend.- spoelmiddel te oud of ondoeltreffend.- Als u een combinatieproduct gebruikt.	- controlelampje controleren en het bakje helemaal vullen; de doseer-inrichting zonodig bijstellen en op een hogere stand zetten.- een recent product gebruiken (als het product goed is, lost het moeteloos op en schuimthet in koud water).- kies optie “4 in 1”(naar gelang model).
Opgedroogde sporen op glazen, niet echt helder	- Als u een combinatieproduct gebruikt.	- kies optie “4 in 1”(naar gelang model).

• SLECHTE WERKING

Probleem	Mogelijke oorzaak	Wat te doen
Wordt constant gevuld	- leegloopafsluiter is op de grond gevallen.- de afvoeropening ligt te laag ten opzichte van het apparaat (zie tabel fout 12).	- Controleer de installatie van de drain
Veel afval op de grote filter bij afloop van de cyclus	- de filters en de leegput zijn verstopt door te veel onzuiverheden.	- de filters demonteren en schoonmaken evenals de bodem van de leegput, de grootste voedselresten van de borden afhalen voor-dat u ze in de vaatwasser zet.
Roetsporen op RVS	- de RVS kwaliteit (met name messen) is niet geschikt voor de vaatwasser.	- gebruik bestek“vaatwasbestendig”.- kijken of de dop van het zout-bakje wel goed gesloten is.

• SLECHT DROOGRESULTAAT

Probleem	Mogelijke oorzaak	Wat te doen
Talrijke druppeltjes op de glazen	- onvoldoende spoelmiddel of dosis ontoereikend.- de dosis wordt niet verspreid.- plaatsing van het vaatwerk.	- controlelampje controleren en het bakje helemaal vullen.- als het bakje niet leeg is na ongeveer 60 wascycli, moet u een technicus bellen.- om het probleem te beperken, het vaatwerk zodanig indelen dat het zo weinig mogelijk water vasthoudt, indien mogelijk de deur enkele minuten open laten staan.
Druppeltjes op plastic vaatwerk, tefal coating	- deze isolerende artikelen hebben een zwakke warmtemassa.	- deze artikelen zo goed mogelijk indelen, zo mogelijk in het bovenste rek.
Droogt minder goed bij kort programma	- bij de korte programma's worden de temperatuur en de dro-gingstijdsduur beperkt om de duur van de cyclus max. te beperken.	- een kort programma weldoor-dacht selecteren of de deur enkele minuten iets open laten staan.
Condensatie op de wanden van de tegendeur of de kuip.	- er kan condensatie ontstaan op de wanden, met name na afkoeling (een geluidsisolatie versterkt dit nog).

- INGREPEN

De eventuele ingrepen die nodig zijn apparaat moeten worden uitg voor dit merk erkende vakmannen. Geeft als u belt de volledige referentie van het ap door (model, type, serienummer). Deze inlichtingen staan vermeld op het typeplaa fig. 16).

OORSPRONKELIJKE ONDERDELEN

Tijdens de onderhoudsingrepen, erom verzoe- ken dat men uitsluit onspronkelijke ver- vangingsdelen gebruikt.

op uw evoer
paraat tje (zie

fig. 16
