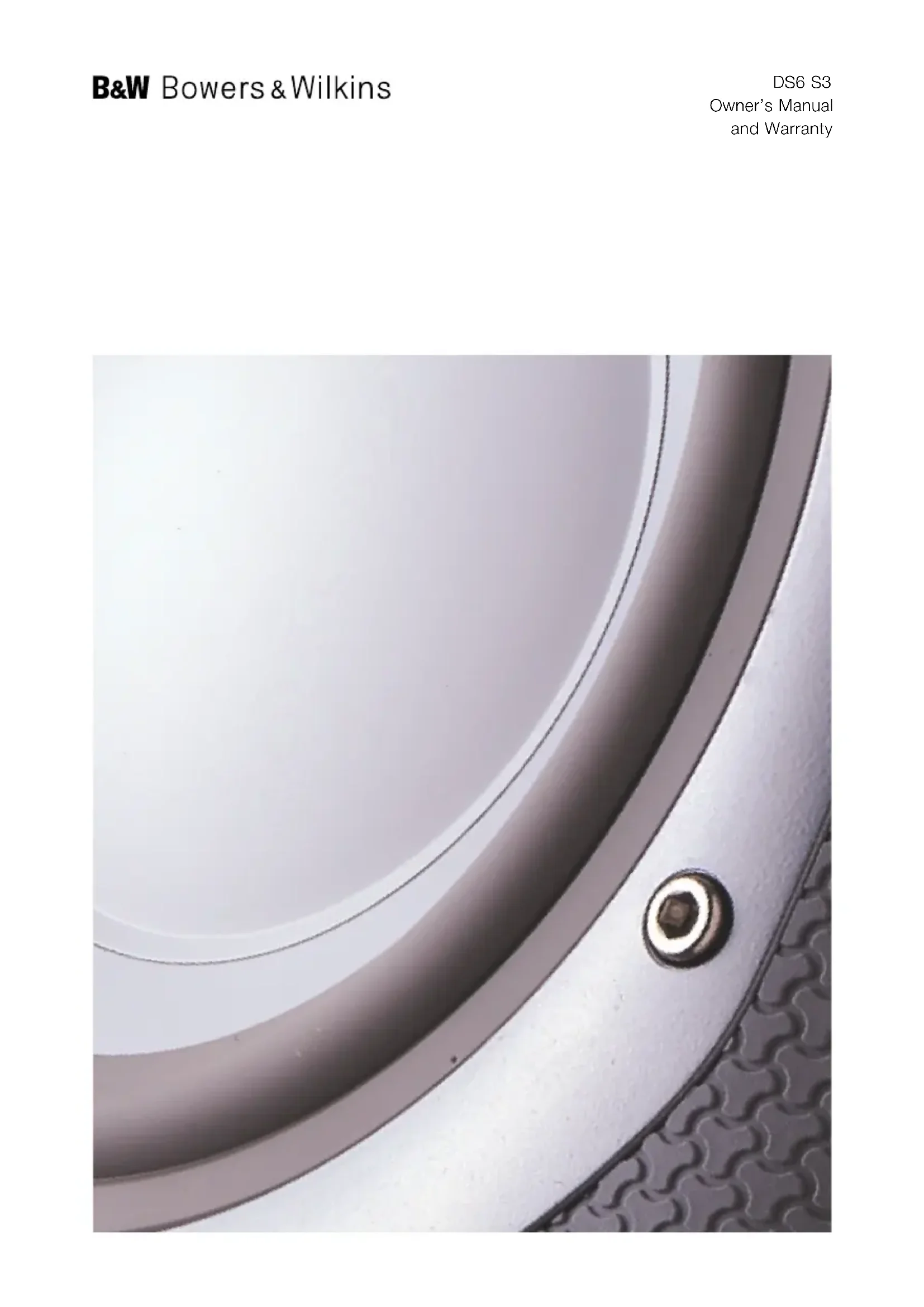

MODE D'EMPLOI DS6 S3 BOWERS & WILKINS

• All surround speakers dipole It would be unusual, but not impossible, to set side speakers to monopole and rear speakers to dipole. Aftercare The cabinets normally only require dusting. If you wish to use an aerosol cleaner, remove the grille first by gently pulling it away from the cabinet. Spray onto the cleaning cloth, not directly the cabinet. With the grille detached from the cabinet, clean the fabric with a normal clothes brush or vacuum cleaner with appropriate accessory. Avoid touching the drive units, especially the tweeter, as damage may result. Français Garantie limitée Cher Client, Bienvenue à B&W. Ce produit a été conçu et fabriqué en vertu des normes de qualité les plus rigoureuses. Toutefois, en cas de problème, B&W Loudspeakers et ses distributeurs nationaux garantissent une main d’œuvre (exclusions possibles) et des pièces de rechange gratuites dans tout pays desservi par un distributeur agréé de B&W. Cette garantie limitée est valide pour une période de cinq ans à compter de la date d’achat ou une période de deux ans pour les composants électroniques, y compris les haut-parleurs amplifiés. Conditions 1 La garantie est limitée à la réparation de l’équipement. Les frais de transport ou autres, les risques associés à l’enlèvement, au transport et à l’installation des produits ne sont pas couverts par cette garantie. 2 La garantie est exclusivement réservée au propriétaire d’origine et ne peut pas être transférée. 3 Cette garantie ne s’applique qu’aux produits faisant l’objet de vices de matériaux et/ou de construction au moment de l’achat et ne sera pas applicable dans les cas suivants : a. détériorations entraînées par une installation, connexion ou un emballage incorrect, b. détériorations entraînées par un usage autre que l’usage correct décrit dans le manuel de l’utilisateur, la négligence, des modifications ou l’usage de pièces qui ne sont pas fabriquées ou agréées par B&W, c. détériorations entraînées par un équipement auxiliaire défectueux ou qui ne convient pas, d. détériorations résultant de : accidents, foudre, eau, chaleur, guerre, troubles de l’ordre public ou autre cause ne relevant pas du contrôle raisonnable de B&W ou de ses distributeurs agréés, e. les produits dont le numéro de série a été modifié, effacé, éliminé ou rendu illisible, f. les produits qui ont été réparés ou modifiés par une personne non autorisée. 4 Cette garantie vient en complément à toute obligation juridique nationale / régionale des revendeurs ou distributeurs nationaux et n’affecte pas vos droits statutaires en tant que client. Comment faire une réclamation en vertu de la garantie Veuillez respecter la procédure ci-dessous, si vous souhaitez faire une réclamation sous garantie : 21 Si l’équipement est utilisé dans le pays d’achat, veuillez contacter le distributeur agréé de B&W qui a vendu l’équipement. 2 Si l’équipement est utilisé dans un pays autre que le pays d’achat, veuillez contacter le distributeur national B&W du pays de résidence, qui vous indiquera où vous pouvez faire réparer l’équipement. Vous pouvez appeler B&W au Royaume-Uni ou consulter notre site Web pour obtenir les coordonnées de votre distributeur local. Afin de valider votre garantie, vous devrez présenter ce livret de garantie qui aura été rempli et tamponné par votre revendeur le jour de l’achat. En l’absence de ce livret, vous devrez présenter l’original de la facture commerciale ou une autre preuve d’achat et de la date d’achat. Manuel d’utilisation Introduction Nous vous remercions d’avoir choisi Bowers & Wilkins. Nous sommes convaincus que vous apprécierez l’écoute de vos enceintes acoustiques pendant de nombreuses années. Nous vous invitons, cependant, à lire très attentivement cette notice préalablement à leur installation. Vous en tirerez les enseignements nécessaires à l’optimisation de leurs performances. B&W entretient un réseau de distributeurs officiels dans plus de 60 pays ; ils sont en mesure de vous aider au cas où vous rencontreriez des difficultés que votre revendeur ne pourrait résoudre. Deballage (figure 1)

• Repliez totalement les rabats du carton puis retournez l’emballage avec son contenu.

• Videz le carton de son contenu et sortez l’enceinte de l’emballage interne. Nous vous suggérons de conserver l’emballage pour une utilisation ultérieure. Fonctionnement La DS6 S3 est spécifiquement conçue comme enceinte murale Surround, pour les applications audio multicanal et les installations Home Cinema. Les enceintes arrière Surround sont généralement de deux types : celles que l’on peut qualifier de “normales”, ou monopôles, dont le son est émis à partir d’un jeu de haut-parleurs montés sur un baffle avant traditionnel, et celles conçues pour fournir un son plus large et plus diffus, telles les enceintes dipôles. Chaque type a ses avantages. La plupart de la musique multicanal est enregistrée en gardant à l’esprit une utilisation grand public, et donc des enceintes classiques à émission par l’avant, quel que soit le format d'enregistrement multicanal. Cela permet une meilleure localisation des images latérale et arrière, la formation de telles images n'étant jamais aussi précise que celle présente entre les enceintes avant. La majorité des films est équilibrée d'origine pour le cinéma, où un grand nombre de haut-parleurs sont répartis tout autour de la salle et utilisés pour récréer le champ sonore complet. Dans ce cas, il y a plus d'enceintes Surround que d'enceintes réservées aux canaux principaux, afin de créer volontairement une image moins précise, mais plus enveloppante. Les enceintes dipôles ou de type similaire sont meilleures pour récréer un son de ce type dans un environnement domestique, tout en utilisant nettement moins d'enceintes pour ce faire. Mais l'image obtenue avec ce type de diffuseurs est toujours moins précise que celle obtenue avec des enceintes classiques “monopôles”. Cependant, elles ont également l'avantage de permette d'équilibrer le système complet pour un plus grand nombre d'auditeurs. Vous avez sûrement entendu un grand nombre de conseils contradictoires sur le meilleur type d'enceintes Surround. La vérité est qu'il n'y a pas de solution parfaite pour toutes les situations et que le choix final, pour une application donnée, sera influencé par plusieurs critères, certains présentant d'ailleurs un aspect conflictuel entre eux. La DS6 S3 présente l'avantage d'offrir plusieurs choix de fonctionnement, monopôle ou dipôle, via un commutateur placé sur la face avant, derrière la grille amovible. Vous pouvez ainsi à tout moment choisir le mode de fonctionnement optimal, en fonction des conditions de la pièce d'écoute, du nombre de spectateurs, et du type de programme écouté. Vous pouvez bien sûr modifier cette caractéristique suivant différents types de programmes car, comme l'énergie totale émise dans la pièce est la même dans les deux modes, il n'y a pas besoin de recalibrer toute l'installation. En mode classique “monopôle”, seuls les deux haut-parleurs de la face avant fonctionnent. En mode dipôle, le tweeter de la face avant est déconnecté ; les deux tweeters placés de part et d'autre sont activés, tandis que le filtre de grave voit sa fréquence de coupure légèrement abaissée. Les deux haut-parleurs latéraux sont branchés hors phase l'un par rapport à l'autre, ce qui permet de créer une zone de non-émission sonore dans les angles, près du mur. Si les auditeurs sont placés près de ces angles, ils sont ainsi moins sensibles à la position réelle des enceintes, et entendent plus le son réfléchi ; et par conséquent la nature diffuse de la spatialisation du son. Installation Soyez certain de la position optimale de chaque enceinte acoustique, avant de la fixer définitivement en place. Afin de pouvoir utiliser dans les meilleures conditions possibles les deux modes de fonctionnement, les enceintes doivent être placées de telle manière que les auditeurs se trouvent à l'intérieur de la zone d'émission nulle des dipôles. Format 5.1 (figure 2) Placez chaque enceinte sur le côté, et légèrement derrière le centre de la zone d'écoute. Formats 6.1 et 7.1 (figure 3) Nous recommandons l'utilisation de 4 enceintes Surround, même pour un format

Placez les enceintes latérales au niveau du centre de la zone d'écoute. Placez les enceintes arrière derrière la zone d'écoute, dans les limites des angles montrés sur l'illustration. Tous formats Les enceintes Surround seront normalement installées approximativement à 60 cm au-dessus des oreilles des auditeurs. (figure 4). On pourra augmenter cette hauteur, si nécessaire. Bien que l'enceinte puisse théoriquement être fixée au plafond, cela n'est pas recommandé à moins de prendre toutes les précautions nécessaires pour que l'enceinte ne sorte pas accidentellement de son support. B&W n'accepte aucune responsabilité si l'enceinte est montée au plafond. Si ce plafond présente une construction avec cavité, la version encastrable CDS6 S3 représente une meilleure solution. Les enceintes sont repérées en ce qui concerne la position relative des lobes positif et négatif des dipôles. Cette indication est matérialisée par une flèche gravée à l'arrière de l'enceinte, avec la pointe dirigée vers le lobe positif. (figure 5) Pour optimiser la transition sonore entre l'avant et l'arrière de la pièce, et vice versa, lorsque les enceintes sont utilisées en mode dipôle, nous vous recommandons de disposer les enceintes latérales avec leurs lobes positifs (flèches) dirigés vers l'avant de la pièce, et les enceintes arrière avec leurs lobes positifs (flèches) pointés vers le centre du mur arrière. (figure 6) Champs magnétiques parasites Les moteurs de haut-parleurs émettent un champ magnétique parasite qui rayonne au-delà des limites de l’enceinte acoustique. Nous vous recommandons d’éloigner les appareils sensibles à ce type de rayonnements (téléviseurs et moniteurs informatiques, disquettes informatiques, bandes magnétiques audio ou cassettes vidéo, cartes à puces etc.) à plus de 0,5 m du coffret de l’enceinte. Raccordement (figure 7) Toutes les connexions doivent être réalisées lorsque les appareils sont éteints. Vérifiez que la borne positive (indiquée + et de couleur rouge) est bien raccordée à la sortie positive de votre amplificateur et que la borne négative (indiquée – et de couleur noire) est bien raccordée à la sortie négative. Un branchement incorrect procurera une image sonore de mauvaise qualité et une perte sensible des basses fréquences. 3Les bornes acceptent des pointes de contact, des cosses bêches ou du fil torsadé de 5 mm de diamètre maximum ainsi que des fiches bananes de 4 mm (dans les pays qui en autorisent l’emploi). Consigne de sécurité importante : Dans certains pays et notamment en Europe, la prise banane de 4 mm est considérée comme dangereuse car pouvant être insérée, par mégarde, dans une prise électrique. Pour être en conformité avec les normes européennes de sécurité CENELEC, les trous de 4 mm des bornes sont obstrués par des pièces en plastique. Ne retirez pas ces pièces si vous résidez dans un pays régi par ces lois. Serrez toujours fermement les capuchons des bornes afin d’optimiser la qualité de contact et d’éviter les vibrations parasites. Demandez l’avis de votre revendeur lorsque vous choisissez un câble. Son impédance totale doit se situer en dessous de la valeur maximale recommandée dans les spécifications. N’utilisez que des câbles ayant une très faible inductance afin d’éviter tout risque d’atténuation des fréquences aiguës. Fixation définitive des enceintes Les enceintes doivent être fixées au mur en utilisant des vis de 5 ou 6 mm de diamètre (n° 10 ou 12). À l'arrière de l'enceinte se trouvent trois platines de fixation murale. La vis doit être insérée dans la partie circulaire de l'ouverture, puis glissée légèrement à l'intérieur des fentes contiguës. (figure 8) Assurez-vous, notamment lorsque la fixation se fait sur des parois creuses, que la longueur des vis et la solidité de la paroi sont suffisantes pour supporter le poids de l'enceinte. B&W n'accepte aucune responsabilité pour cause de défauts de fixation murale ou au plafond. Utilisez le gabarit fourni pour marquer la position des vis. Les dimensions externes du gabarit correspondent à la face arrière de l'enceinte. Collez 4 pieds adhésifs transparents à chaque coin de l'arrière de chaque enceinte, près des petites excroissances dans les angles. Ils éliminent d'éventuelles vibrations de l'enceinte, et aident à la maintenir en place. (figure 9) Réglez le dépassement des têtes de vis de telle manière que les pieds en caoutchouc frottent très légèrement avec la surface externe du mur, quand vous glisserez celles-ci dans les fentes des platines de fixation. (figure 10) Toujours vérifier et vous assurer que :

• Toutes les vis sont bien engagées dans les platines de fixation murales.

• Le dépassement de la tête de chaque vis est réglé de telle manière que les pieds en caoutchouc frottent à peine contre le mur, mais suffisamment pour éviter que l'enceinte ne puisse se décrocher. Le câble doit être passé dans les fentes pratiquées à l'arrière du coffret. Une installation sur une étagère n'est pas conseillée, car le coffret moulé présente un décrochement biseauté qui fait pencher l'enceinte en avant. Sélection du mode de fonctionnement (figure 11) Utilisez le commutateur de la face avant pour sélectionner le mode de fonctionnement : monopôle ou dipôle. En position ●, l'enceinte est monopôle, et en position ●● , le fonctionnement est dipôle. Des expériences doivent être faites pour déterminer la position la meilleure dans votre configuration. Les associations les plus courantes sont :

• Toutes les enceintes Surround en monopôle

• Les enceintes latérales en dipôle, les enceintes arrière en monopôle
