DS6 S3 - Alto-falante BOWERS & WILKINS - Manual de utilização gratuito

Tipo de produto	Alto-falante surround
Marca	Bowers & Wilkins
Modelo	DS6 S3
Modos de funcionamento	Monopolo e dipolo (interruptor na parte frontal)
Alto-falantes	2 woofers, 1 tweeter frontal, 2 tweeters laterais
Conexões	Terminais aceitando pontas, conectores, fio trançado até 5 mm, plugs banana 4 mm (de acordo com regulamentação)
Fixação	Na parede com parafusos de 5 ou 6 mm (n°10 ou 12), gabarito fornecido
Distância de segurança campo magnético	0,5 m de aparelhos sensíveis (televisores, disquetes, etc.)
Manutenção	Limpeza regular com pano, grade removível para limpeza, não tocar nos alto-falantes
Garantia	5 anos para os alto-falantes, 2 anos para os componentes eletrônicos
Uso recomendado	Caixa de som surround para home theater e áudio multicanal
Acessórios fornecidos	Gabarito de perfuração, 4 pés adesivos

Perguntas frequentes - DS6 S3 BOWERS & WILKINS

Como instalar a caixa de som DS6 S3 na parede?

Use o gabarito fornecido para marcar os locais dos parafusos (5 ou 6 mm de diâmetro). Insira o parafuso na parte circular da abertura das placas de fixação e deslize-o na fenda. Ajuste a saliência para que os pés de borracha toquem levemente a parede. Certifique-se de que a parede suporta o peso.

Qual é a diferença entre os modos monopolo e dipolo?

No modo monopolo, apenas os dois alto-falantes frontais funcionam, proporcionando localização precisa. No modo dipolo, o tweeter frontal é desconectado, os tweeters laterais são ativados e os alto-falantes estão fora de fase, criando uma zona de emissão nula para um som mais envolvente e difuso.

Como escolher o modo de funcionamento?

Use o interruptor atrás da grade removível. A posição ● corresponde ao modo monopolo, a posição ●● ao modo dipolo. Faça testes conforme sua configuração: para música, prefira o monopolo; para filmes, o dipolo pode ser mais adequado.

O que fazer se o som estiver de má qualidade ou se os graves estiverem fracos?

Verifique se os terminais estão corretamente conectados: terminal positivo (+) vermelho à saída positiva do amplificador, terminal negativo (-) preto à saída negativa. Uma inversão de polaridade degrada a qualidade sonora e reduz as baixas frequências.

Como limpar a caixa de som DS6 S3?

Limpe regularmente o gabinete com um pano. Para uma limpeza mais profunda, remova a grade puxando-a suavemente. Limpe-a com um pano ou aspirador. Nunca use produtos de limpeza diretamente na caixa e não toque nos alto-falantes, especialmente no tweeter.

Qual é a garantia da caixa de som DS6 S3?

A B&W oferece uma garantia limitada de 5 anos para os alto-falantes e 2 anos para os componentes eletrônicos, a partir da data de compra. Ela cobre defeitos de materiais e fabricação, sujeita às condições descritas no manual.

Posso usar plugs banana de 4 mm?

Sim, os terminais aceitam plugs banana de 4 mm, exceto em países onde a regulamentação (CENELEC) os proíbe. Nesse caso, os furos são obstruídos por peças de plástico. Não as remova se você estiver em um país afetado.

Onde colocar as caixas de som surround?

Coloque cada caixa de som ao lado, ligeiramente atrás do centro da área de audição, a cerca de 60 cm acima dos ouvidos. Para os formatos 6.1 e 7.1, use 4 caixas: laterais no nível do centro de audição e traseiras atrás. As setas na parte traseira indicam o lóbulo positivo dos dipolos.

Posso fixar a caixa de som no teto?

Teoricamente sim, mas não é recomendado, exceto medidas de segurança extremas. A B&W se isenta de qualquer responsabilidade em caso de montagem no teto. Para instalação embutida no teto, é melhor usar o modelo CDS6 S3.

O que fazer em caso de vibrações parasitas?

Certifique-se de que as capas dos terminais estejam bem apertadas para um bom contato. Use os pés adesivos fornecidos para eliminar vibrações. Verifique também se o cabo não causa ressonância e se os parafusos estão corretamente ajustados.

MANUAL DE UTILIZADOR DS6 S3 BOWERS & WILKINS

Este produto foi concebido e fabricado de acordo com os mais elevados padrões de qualidade. No entanto, se houver qualquer problema com este produto, os Agentes B&W e os seus distribuidores nacionais garantem serviço de mão-de-obra (podendo aplicar-se exclusões) e de substituição de peças gratuitos em qualquer país servido por um distribuidor oficial de B&W.

Esta garantia limitada é válida por um período de cinco anos a partir da data de compra ou dois anos pela parte electrónica incluindo altifalantes amplificados.

Termos e condições

1 Esta garantia limita-se à reparação do equipamento. Nem transporte, nem quaisquer outros custos, nem qualquer risco de remoção, transporte e instalação de produtos estão cobertos por esta garantia.

2 A garantia só é válida para o proprietário original. Não é transferível.

3 Esta garantia não será aplicável nos casos em que os defeitos não sejam atribuíveis a materiais e/ou mão-de-obra na altura da compra e não será aplicável a:

a. danos causados pela instalação, ligação ou embalamento incorrectos, b. danos causados por qualquer utilização que não seja a correcta conforme descrita no manual do utilizador, negligência, modificações ou utilização de peças que não sejam fabricadas ou autorizadas pela B&W,

c. danos causados por equipamento auxiliar inadequado ou defeituoso,

d. danos causados por acidentes, relâmpagos, água, incêndio, calor, guerra, distúrbios públicos ou qualquer outra causa para além do controlo razoável da B&W e dos seus distribuidores nomeados,

e. produtos cujo número de série tenha sido alterado, apagado, removido ou que tenha sido tornado ilegível,

f. reparações ou modificações que tenham sido efectuadas por pessoa não autorizada.

4 Esta garantia complementa quaisquer obrigações legais nacionais e regionais de revendedores ou distribuidores nacionais e não afecta os seus direitos estatuários como cliente.

Como reivindicar reparações sob garantia

Caso seja necessário assistência técnica, queira seguir o procedimento seguinte:

1 Se o equipamento está a ser utilizado no país de compra, deverá contactar o distribuidor autorizado da B&W de onde o equipamento foi comprado.
2 Se o equipamento está a ser utilizado fora do país de compra, deverá contactar o distribuidor nacional da B&W do país de residência que o aconselhará onde o equipamento pode ser reparado. Pode telefonar para a B&W no Reino Unido ou visitar a nossa página na internet para obter os pormenores de contacto do seu distribuidor local.

Para validar a sua garantia, precisará de produzir este livrete de garantia preenchido e carimbado pelo seu distribuidor na data da compra. Em alternativa, precisará da factura original de venda ou outra prova de propriedade e data de compra.

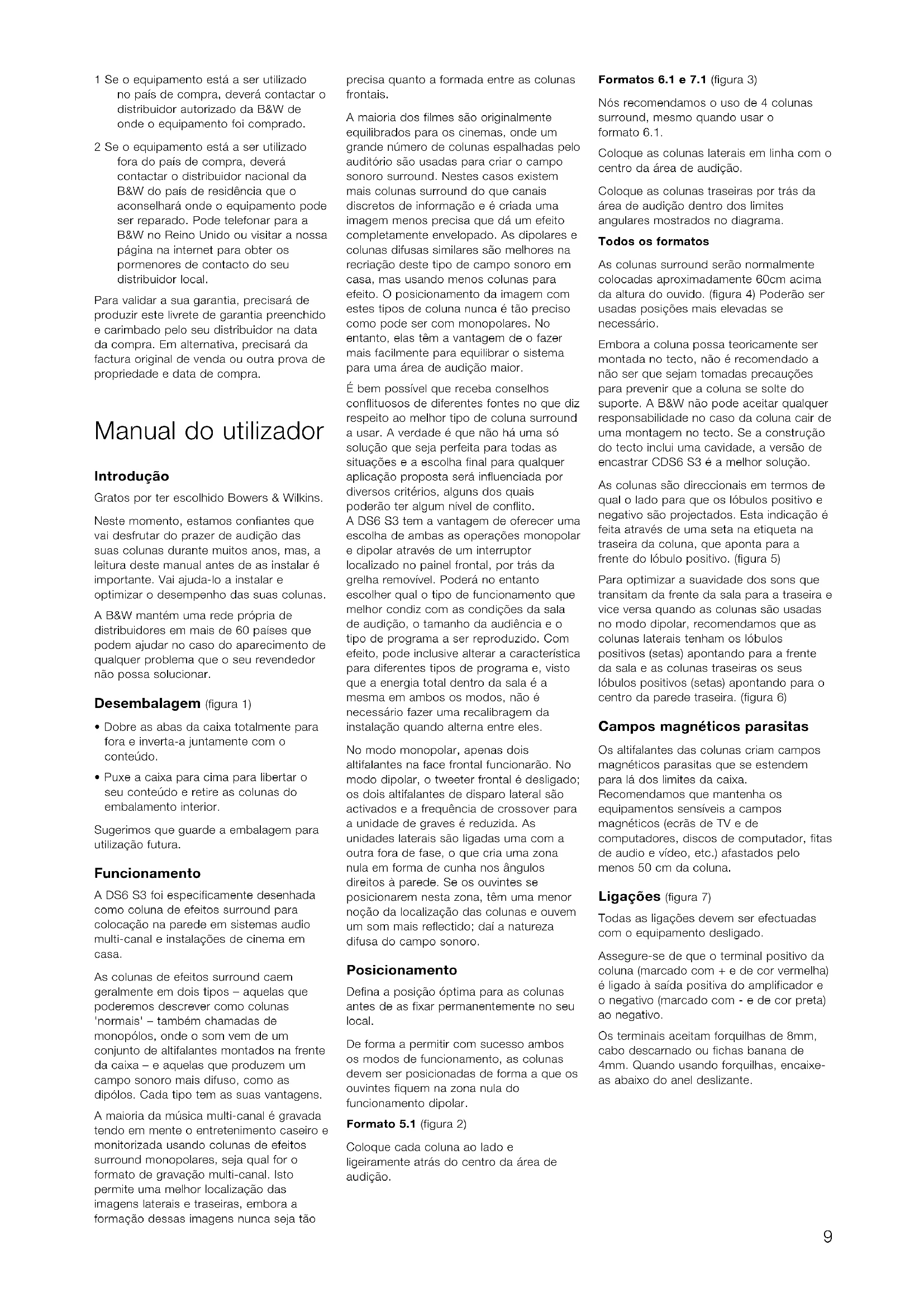

Manual do utilizador

Introdução

Gratos por ter escolhido Bowers & Wilkins.

Neste momento, estamos confiantes que vai desfrutar do prazer de audição das suas colunas durante muitos anos, mas, a leitura deste manual antes de as instalar é importante. Vai ajuda-lo a instalar e optimizar o desempenho das suas colunas.

A B&W mantém uma rede própria de distribuidores em mais de 60 países que podem ajudar no caso do aparecimento de qualquer problema que o seu revendedor não possa solucionar.

Desembalagem (figura 1)

• Dobre as abas da caixa totalmente para fora e inverta-a juntamente com o conteúdo.
• Puxe a caixa para cima para libertar o seu conteúdo e retire as colunas do embalamento interior.

Sugerimos que guarde a embalagem para utilização futura.

Funcionamento

A DS6 S3 foi especificamente desenhada como coluna de efeitos surround para colocação na parede em sistemas audio multi-canal e instalações de cinema em casa.

As colunas de efeitos surround caem geralmente em dois tipos – aquelas que poderemos descrever como colunas 'normais' – também chamadas de monopólos, onde o som vem de um conjunto de altifalantes montados na frente da caixa – e aquelas que produzem um campo sonoro mais difuso, como as dipólos. Cada tipo tem as suas vantagens.

A maioria da música multi-canal é gravada tendo em mente o entretenimento caseiro e monitorizada usando colunas de efeitos surround monopolares, seja qual for o formato de gravação multi-canal. Isto permite uma melhor localização das imagens laterais e traseiras, embora a formação dessas imagens nunca seja tão precisa quanto a formada entre as colunas frontais.

A maioria dos filmes são originalmente equilibrados para os cinemas, onde um grande número de colunas espalhadas pelo auditório são usadas para criar o campo sonoro surround. Nestes casos existem mais colunas surround do que canais discretos de informação e é criada uma imagem menos precisa que dá um efeito completamente envelopado. As dipolares e colunas difusas similares são melhores na recreação deste tipo de campo sonoro em casa, mas usando menos colunas para efeito. O posicionamento da imagem com estes tipos de coluna nunca é tão preciso como pode ser com monopolares. No entanto, elas têm a vantagem de o fazer mais facilmente para equilibrar o sistema para uma área de audição maior.

É bem possível que receba conselhos conflituosos de diferentes fontes no que diz respeito ao melhor tipo de coluna surround a usar. A verdade é que não há uma só solução que seja perfeita para todas as situações e a escolha final para qualquer aplicação proposta será influenciada por diversos critérios, alguns dos quais poderão ter algum nível de conflito.

A DS6 S3 tem a vantagem de oferecer uma escolha de ambas as operações monopolar e dipolar através de um interruptor localizado no painel frontal, por trás da grelha removível. Poderá no entanto escolher qual o tipo de funcionamento que melhor condiz com as condições da sala de audição, o tamanho da audiência e o tipo de programa a ser reproduzido. Com efeito, pode inclusive alterar a característica para diferentes tipos de programa e, visto que a energia total dentro da sala é a mesma em ambos os modos, não é necessário fazer uma recalibragem da instalação quando alterna entre eles.

No modo monopolar, apenas dois altifalantes na face frontal funcionarão. No modo dipolar, o tweeter frontal é desligado; os dois altifalantes de disparo lateral são activados e a frequência de crossover para a unidade de graves é reduzida. As unidades laterais são ligadas uma com a outra fora de fase, o que cria uma zona nula em forma de cunha nos ângulos direitos à parede. Se os ouvintes se posicionarem nesta zona, têm uma menor noção da localização das colunas e ouvem um som mais reflectido; daí a natureza difusa do campo sonoro.

Posicionamento

Defina a posição óptima para as colunas antes de as fixar permanentemente no seu local.

De forma a permitir com sucesso ambos os modos de funcionamento, as colunas devem ser posicionadas de forma a que os ouvintes fiquem na zona nula do funcionamento dipolar.

Coloque cada coluna ao lado e ligeiramente atrás do centro da área de audição.

Formatos 6.1 e 7.1 (figura 3)

Nós recomendamos o uso de 4 colunas surround, mesmo quando usar o formato 6.1.

Coloque as colunas laterais em linha com o centro da área de audição.

Coloque as colunas traseiras por trás da área de audição dentro dos limites angulares mostrados no diagrama.

Todos os formatos

As colunas surround serão normalmente colocadas aproximadamente 60cm acima da altura do ouvido. (figura 4) Poderão ser usadas posições mais elevadas se necessário.

Embora a coluna possa teoricamente ser montada no tecto, não é recomendado a não ser que sejam tomadas precauções para prevenir que a coluna se solte do suporte. A B&W não pode aceitar qualquer responsabilidade no caso da coluna cair de uma montagem no tecto. Se a construção do tecto inclui uma cavidade, a versão de encastrar CDS6 S3 é a melhor solução.

As colunas são direcionais em termos de qual o lado para que os lóbulos positivo e negativo são projectados. Esta indicação é feita através de uma seta na etiqueta na traseira da coluna, que aponta para a frente do lóbulo positivo. (figura 5)

Para optimizar a suavidade dos sons que transitam da frente da sala para a traseira e vice versa quando as colunas são usadas no modo dipolar, recomendamos que as colunas laterais tenham os lóbulos positivos (setas) apontando para a frente da sala e as colunas traseiras os seus lóbulos positivos (setas) apontando para o centro da parede traseira. (figura 6)

Campos magnéticos parasitas

Os altifalantes das colunas criam campos magnéticos parasitas que se estendem para lá dos limites da caixa. Recomendamos que mantenha os equipamentos sensíveis a campos magnéticos (ecrãs de TV e de computadores, discos de computador, fitas de audio e vídeo, etc.) afastados pelo menos 50 cm da coluna.

Ligações (figura 7)

Todas as ligações devem ser efectuadas com o equipamento desligado.

Assegure-se de que o terminal positivo da coluna (marcado com + e de cor vermelha) é ligado à saída positiva do amplificador e o negativo (marcado com - e de cor preta) ao negativo.

Os terminais aceitam forquilhas de 8mm, cabo descarnado ou fichas banana de 4mm. Quando usando forquilhas, encaixe-as abaixo do anel deslizante.

Nota de segurança importante:

Em alguns países, nomeadamente na Europa, o uso de fichas banana de 4 mm é considerado um potencial perigo, porque estas podem ser inseridas nos orifícios das fichas de corrente eléctrica. Por forma a ir de encontro às regulamentações de segurança Europeias CENELEC, os orifícios de 4 mm dos terminais estão tapados com pequenos cilindros de plástico. Não os remova se vai usar este produto onde estas condições se aplicam.

Enrosque sempre os apertos dos terminais ate ao fim de forma a optimizar a ligação e prevenir vibrações.

Consulte o seu revendedor sobre a escolha do cabo adequado. Mantenha a impedancia total abaixo do máximo recomendado nas características e utilize um cabo de baixa indutancia para evitar a atenuação nas frequências mais altas.

Fixando a coluna no seu lugar

A coluna pode ser fixada a uma parede usando parafusos no intervalo de 5mm a 6mm de diâmetro (N°.10 a N°.12). Na traseira da caixa existem três placas de parede. A cabeça do parafuso deve ser inserida na parte redonda da abertura e deslizar completamente ao longo de uma das ranhuras. (figura 8)

Assegure-se, especialmente quando fixando a painéis de “pladur”, que o comprimento do parafuso e ficha de segurança da parede são suficientes para aguentar o peso da coluna. A B&W não pode aceitar a responsabilidade de qualquer falha em montagens de tecto ou parede.

Use o modelo fornecido para marcar as posições dos parafusos. As dimensões exteriores do modelo correspondem à traseira da caixa.

Cole 4 dos pads de borracha auto- adesivos ao painel traseiro de cada coluna, cada um perto de cada uma das pequenas saliências nos cantos. Isto pára com a vibração da coluna contra a superfície e ajuda a manter a sua posição. (figura 9)

Ajuste a saliência dos parafusos de forma a que os pads de borracha sejam um dispositivo contra deslize na superfície quando as placas de parede são aparafusadas por cima das cabeças dos parafusos. (figura 10)

Verifique sempre e assegure-se que:

• Todos os parafusos deslizam bem até ao fim das ranhuras nas placas de parede.
• A saliência dos parafusos é ajustada de forma a que os pads de borracha providenciem fricção suficiente para prevenir que as colunas deslizem para fora da sua posição.

O cabo pode ser guiado pelos canais do painel traseiro.

Uma montagem de prateleira não é recomendada visto que o molde da caixa possui um formato que vai fazer com que a coluna se incline para a frente.

Seleção de Modo (figura 11)

Use o interruptor no painel frontal para seleccionar entre os modos monopolar e dipolar. Na posição ●, a coluna é monopolar e na posição ●●é dipolar.

Experimente para encontrar as definições que melhor se adaptam às suas necessidades. As combinações típicas são:

• Todas as colunas surround monopolares
• Colunas laterais dipolares, colunas traseiras monopolares
• Todas as colunas surround dipolares

Será pouco usual, mas não impossível, definir as colunas laterais como monopolares e as colunas traseiras como dipolares.

Período de Rodagem

O desempenho da coluna vai mudando subtilmente durante o período inicial de audição. Se a coluna esteve armazenada num ambiente frio, os componentes húmidos e os materiais de suspensão dos altifalantes vão levar algum tempo para recuperar as propriedades mecânicas correctas. As suspensões dos altifalantes irão também libertar-se durante as primeiras horas de uso. O tempo necessário para que a coluna atinja o desempenho pretendido vai depender das anteriores condições de armazenamento e de como é usada. Em geral aconselha-se, deixar passar uma semana para que os efeitos da temperatura estabilizem e 15 horas de uso em média para que as peças mecânicas atinjam as características de design mecânico pretendidas.

A superfície da caixa apenas necessita de uma normal limpeza do pó. Se pretender utilizar um produto de limpeza em aerossol, retire em primeiro lugar a grelha afastando-a suavemente da coluna. Coloque o spray no pano de limpeza, e não directamente sobre a coluna. Com a grelha destacada da caixa, limpe-a com uma escova de roupa normal, ou com um aspirador com o acessório apropriado.

Evite tocar nos altifalantes, especialmente no de agudos, pois poderá provocar danos.
