MODE D'EMPLOI SKSHT978THX ONKYO

Pack d'enceintes Home Cinéma 7.1 ch

SKS-HT978THX

Pack d'enceintes Home Cinéma 5.1 ch

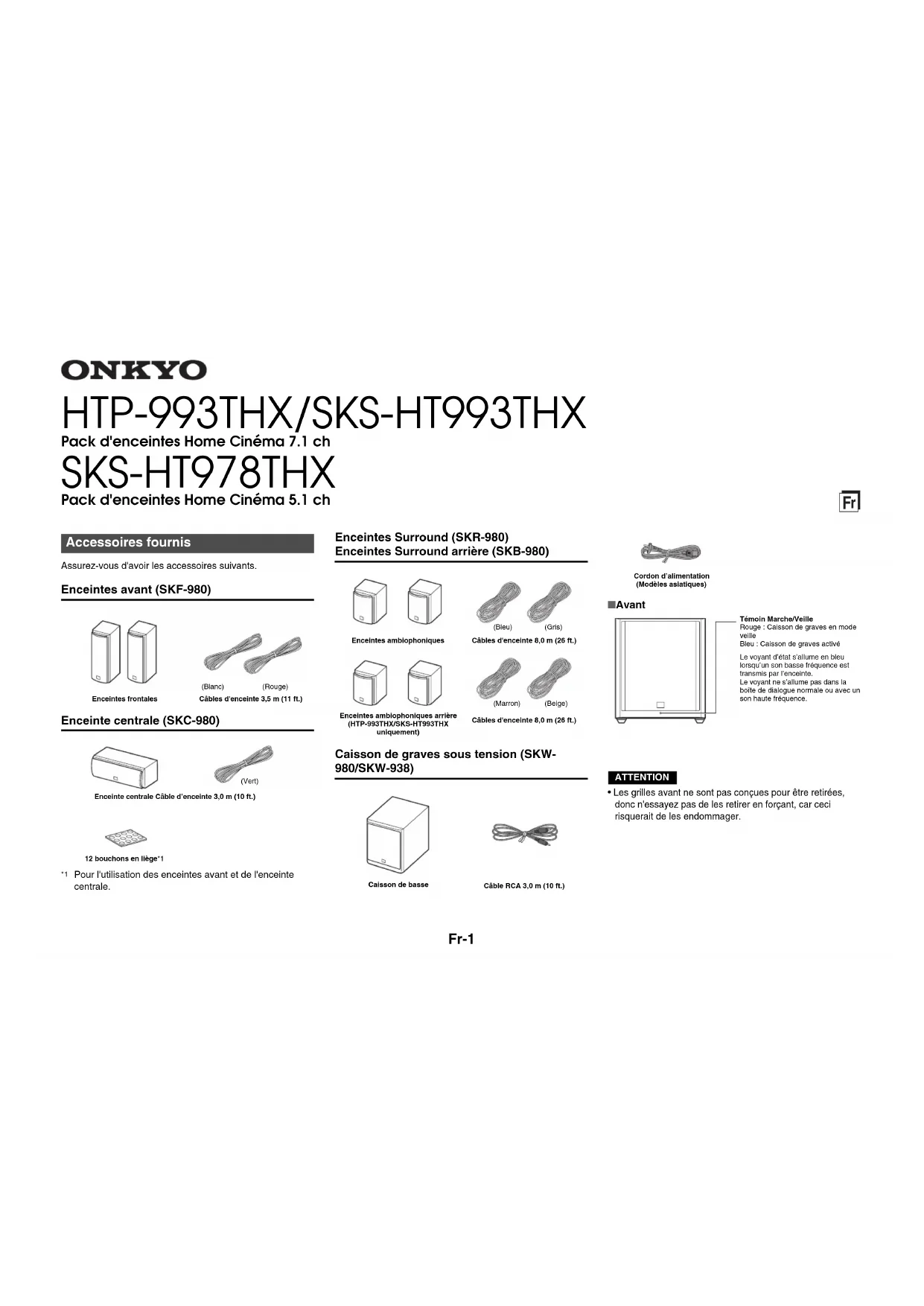

Accessoires fournis

Assurez-vous d'avoir les accessoires suivants.

Enceintes avant (SKF-980)

Enceintes frontales

(Blanie) (Rouge)
Câbles d'enceinte 3,5 m (11 ft.)

Enceinte centrale (SKC-980)

Enceinte centrale Cable d'enceinte 3,0 m (10 ft.)

12 bouchons en liege

*1 Pour l'utilisation des enceintes avant et de l'enceinte centrale.

Enceintes Surround (SKR-980)

Enceintes Surround arriere (SKB-980)

Encointes ambiophoniques

Encéntes amblophoniques arriré (HTP-993THX/SKS-H7993THX unquivalent)

(Bled)

[GNIS]

Cables d'enceinte 8,0 m (26 ft)
(Marron)

(Beige)
Cables d'onceinte 8,0 m (26 ft.)

Caisson de graves sous tension (SKW980/SKW-938)

Caisson de basse

Cordon d'alimentation (Modèle aslattiques)

Avant

Témoin Marche/Veille
Rouge: Caisson de graves en mode 100
Bleu: Caisson de graves activé
Levoyant d'etat s'allume en bleu
lorsqu'un son basse frquence est
transmis par l'enceinte.
Le voyant ne s'allume pas dans la
boite de dialogue normale ou avec un son haute fraternelle.

ATTENTION

• Les grilles avant ne sont pas conçues pour être retirees, donc n'essayez pas de les retirer en forcant, car ceci risquerait de les endommager.

■Arrière

SKW-980 (Modèle nord-américains)

Vers la prise d'alimentation CA
Commande OUTPUT LEVEL
Cette commande est utilisé pour régier le volume du caisson de graves.
LINE INPUT
Cette année RCA doit être connectée sur la pré-sorte du calisson de gravés sur notre AV reçuever avec le cable RCA.

SKW-980 (Modèles asiatiques)

Vers la prise d'alimentation CA
Prise de secteur Connecte le cordon d'alimentation fourni.
Cette commande est utilisée pour réglier le volume du caisson de graves.
LINE INPUT
Cette entree RCA doitetre connectee sur la pre-sorfe du calsson de graves survoire AV receiver avec le cable RCA.

SKW-938 (Modèlees europeens)

Vers la prise d'alimentation CA
POWER commutateur
Appuyez le sur commutateur en position ON pourmetre sous tension.
Appuyez sur le commutateur en position OFF pourmettre hors tension.
Commande OUTPUT LEVEL
Cette commande est utilisé pour régré le volume du calsson de graves.
LINE INPUT
Cette entree RCA doitetre connectee sur la pre-sorte du calsson de graves sur sua rV receiver avec le cable RCA.

ATTENTION

• Avec d'autres composants audio-video, connectez le LINE INPUT du caisson des graves au connecteur jack de sortie du caisson de leur équipement. Ne jamais brancher aucun type d'instrument de musique au caisson des graves.

REMARQUE

• La fonction de mise en veille automatique active le caisson de graves lorsque le signal d'entrée dépasse un certain niveau. Si la fonction de mise en veille automatique ne

fonctionne pas de manière fiable, essayez d'augmenter ou de diminuer légarement le niveau de sortie du caisson de graves sur toute récepteur. Lorsqu'il n'y a aucun signal d'entrée pendant un certain temps, le SKW-980/SKW-938 entre automatiquement en mode veille.

• Si le témoin s'allume en Marche/Veille (respectivement LED rouge et bleue) quelques secondes ou minutes après que le son de sortie s'arrête, cela signifie que le circuit de protection de l'amplificateur a été activé. Dans ce cas, réglez le contrôle du OUTPUT LEVEL à la position centrale, puis débranchez le cordon d'alimentation de la prise secteur. Attende au moins 10 minutes, puis rebranchez le cordon d'alimentation. Si ceci ne permet toujours pas de résoudre le problème, contactez-vous revendeur Onkyo.

Avant d'utiliser le pack d'enceinte Home Cinéma

Utilisation des bouchons en liège pour obtenir une plateforme plus stable

Nousyourekommandonsd'utiliserlesbouchon en liege fournisafin d'obtenirle meilleur son possible de vos enceintes. Lesbouchon enliegeempechentles enceintes de bouger, offrant une plateforme plus stable.

Bouchons en liege
Bas du SKF-980

■Attachez et détachez les grilles de l'enceinte

Les enceintes avant, centrale, surround et surround arrêt ont des grilles détachables.

Voir les illustrations pour les attacher ou les detacher.

Réglage du niveau du caisson de graves

Assurez-vous que le contrôle de sortie du caisson des graves SKW-980/SKW-938 est régisé sur « THX POSITION » . Vous pouvè pressuité régler la niveau selon les besoins.

Montage mural

Pour monter les enceintes avant/surround/surrounder arrêté à la verticale, utilisez la fente indu只知道 pour accrocher chaque enceinte sur une vis fermement visée dans le mur.

SKF-980 SKR-980/SKB 980 (HTP- 993THX/SKS-HT993THX unquieirement)

Pour monter l'enceinte centrale horizontally, utilisez les deux fentes individues pour accrocher chaque enceinte sur deux vis fermement visées dans le mur.

Fr-2

ATTENTION

La capacité d'une vis de fixation à soutenir une enceinte dépend de la manière dont elle est fixée au mur. Si vous avez des murs creux, vissez chaque vis de montage dans un goujon. S'il n'y auccun goujon, ou si les murs sont solides, utilisez des ancrages muraux. Utilisez des
(5/16") ou moins et un diamètre de tige de 4 mm (1/8") ou moins. Avec des murs creux, utilisez un détector de cable/tuyau pour vérifier s'il y a des cables d'alimentation ou des canalisations d'eau avant de faire un trou.
Laissez un espace compris entre 5 mm (3/16") et 10 mm (7/16") entre le mur et la base de la tete de la vis, comme indiqué. (Nos vous recommendans de contacter un professionnel de l'installation du home.)

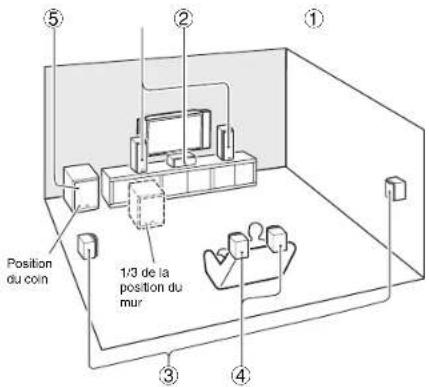

Profiter du Home Cinéma

Le Home Cinéma signifie que vous pouvez profiter d'un son surround avec une veritable sensation de mouvement dans votre maison, comme si vous étiez dans une salle de cinema ou une salle de concert.

① Encelintes frontales gauche et drole (SKF-980)

Elles doivent être positionnées face à l'auditeur à peu pres au niveau des oreilles, et à égale distance du téléviseur. Les incliner légarement vers l'intérieur de manière à creer un triangle, avec l'auditeur au sommet.

② Encelnte centrale (SKC-980)

La placer aproximé devoire télévisuer,orientee versI'avantde préférenceau niveaus oreilles,ou a la même hauteur que les enceintes avant gauche et droite.

③ Encelntes surround gauche et drole (SKR-980)

Les positionner sur les cotes de I'auditeur, ou tegement vers I'arriere, a environ 60 a 100 cm (2 a 3 pieds) au-dessus du niveau des oreilles. Idealement, celles doivent etre a egale distance de I'auditeur.

4 Encelientes surround arriaga cheque et droite (SKB980:HTP-993THX/SKS-HT993THX unquielement)

Les enceintes renforcent le réalisme du son surround et améliorent la localisation du son dernier la personne qui écoute.

Les positionner derriere la personne qui ecoute, a environ 60 à 100 cm (2 à 3 pieds) au-dessus du niveau des oreilles.

⑤ Calsson de graves (SKW-980: Modèles nord-américains et asiatiques/SKW-938: Modèles europeens)

Le caisson de graves traite les sons graves du canal LFE (Effets basse fréquence) et les graves à partir des enceintes satellites lorsqu'une transition est spécifiée. Le volume et la qualité de la sortie des graves de votre caisson de graves dépend de sa position, de la forme de la pièce d'écoute et de votre position d'écoute. En général, un bon son grave peut être obtenu en installing le caisson de graves dans un angle avant, ou à un tiers de la distance le long du mur avant, comme indiqué sur le schéma.

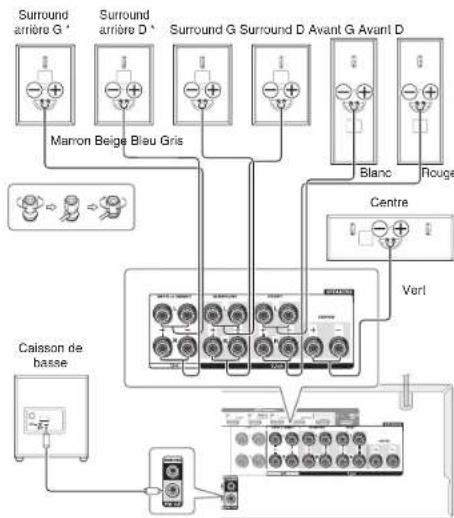

Connexion des enceintes

Précautions lors de la connexion des enceintes

Veuillez lure ce qui suit avant de connecter vos enceintes :Éteignez cette recepteur avant d'effectuer toute connexion

• Faïtes particulièrement attention à la polarité du cablage de l'enceinte. Connectez les bornes positives (+) uniquement aux bornes positives (+), et les bornes négatives (-) uniquement aux bornes négatives (-). Si les enceintes sont mal cablées, le son ne sera pas en phase et ne sera

• Faits attention à ne pas court-circuiter les cables positifs et négatifs. Simon, vous risquez d'emodmager cette augmentateur.

REMARQUE

Lorsque you connectez les enceintes avant gauche et droite, préparez-le séparation, ou utiliser les enceintes surround arriere gauche et droite.

HTP-993THX/SKS-HT993THX uniquement

\section*{Caracteristiques techniques}

Caisson de graves sous tension (SKW-980: Modèle nord-américiens et aslatiques/SKW-938: Modèle européens)

Type Suspension acoustique Puissance nominale de sort (FTC)

Puisance de sortie nominale (IEC)

125 watts de pulsissance minimale continue, 6 ohms, entraîme à 100 Hz (3.4 kHz) (200 MHz).

harmonique totale d'1% (SKW-980)

125 watts de puissance minimale

continue, 6 ohms, entrainé à 100 Hz avec

un maximum de distorsion ham

totale d'1% (SKW-938)

Sensibilité d'entree/Impedance 280 mV/20 k Ω

Réponse en fréquence 20 Hz à 100 Hz

Capacité du calisson 49 L (1,73 pieds cubes)

× 444 mm × 429 mm

14-15/16'×17-1/2'×16-7/8"

(y compris grille et projection)

Polds 15,5 kg (34,2 lbs.)

Unité de conducteur Haut-parleur grave à cène 30 cm (12")

Alimentation AC 120 V, 60 Hz (SKW-980; Nor

américain)

AC 220V-230V,50/60Hz (SKW-980)

Asiatique)

AC 230 V, 50 Hz (SKW-938)

KW-980)

137.WW/SKW-929)

Crdle Fixed

Ghile Fxed

Autre Fonction de mise en Veille auton

Bilage non magretique

Enceintes avant (SKF-980)

Type Suspension acoustique dans les deux

sens

Impedance 8

Pulsance d'entree maxlmale 130 W

Sangbilité

Response en frquence 50 Hz a 45 kHz

Fepenoe 2

Capacité du caisson 7,5 L (0,265 pieds cubes)

Capacite du caiu 7.5 C (0.205 pdes cubes) Dimensions (L_xH_xP) 158mm× 433mm× 199mm

6-1/4'×17-1/16"×7-13/16"

Unité de conducteur Haut-parleur grave à cène 12 cm (5*) A

QMF×2

Haut-patel aigu à dôme soupie 2.5 cm

(1)×1

Poster d'attache (type banape pris en

Type Suspension acoustique dans les deux

sens

Impedance 8

Pulsance d'entree maximale 130

Sensibilite 83 dB/W/m

Réponse en fréquence 50 Hz à 45 kHz

Fréquence de transition 2 kHz

Capacité du calsson 7,5 L (0,265 pieds cubes)

Dimensions (L× H× P) 433 mm

158mm×199mm

a grille et projection)

Poids 5.3 kg (11.7 lbs.)

Unité de conducteur Haut-parleur grave à cène 12 cm (5') A-

OMF×2

Haut-parleur aigu à dômeSouple 2,5 cm

(1）×1

Borne

Autre Blindage magnétique

Enceintes Surround (SKR-980)/

Enceintes Surround arriere (SKB-980;HTP-993THX/SKS

Type Suspension acoustique dans les deux sens

Impedance 8

Puisance d'entree maxima 130W

Sensibility 81 dB/W/m

Réponse en fréquence 50 kHz, 1.45 kHz

Fieipoe 10

Frequencé de transition 2 kHz
Coupé du caloure 1.0 L (0.400 kilos carbur)

Capacite du calsson 4,6 L (0,163 pleds cubes)

Dimensions (L× H× P) 200 mm x 275 mm x 169 mm

(y compris grille et projection)

Poids 3,5 kg (7,7 lbs.)

Unité de conducteur

3.5 kg (7.7 lbs.)

Haut-parleurgraveacone13cm(5-1/8）A

QF

Haut-parleur alqu a dome souple 2,5 cm (1*)

× 1

Borne Poster d'attache (type banane pris en

charge)

Autre Blindage non magnetique

Les specifications et l'aspect peuvent changer sans préavis.

THX et le logo THX sont des marques déposées de THX Ltd., qui sont enregistrées dans certaines juridictions. Tous droits réservés.

Utilisation avec un poste de télévision

Généralement, les tubes cathodiques utilisés pour les postes de télévision couleur, etc. sont extrémement sensibles et peuvent même être affectés par le magnétisme de la terre. Si un système d'enceintes est utilisé à proximité de ceux-ci, cela occasionnera une décoloration ou une déformation des images.

Pour les encéntes à blindage magnétique (Encéntes avant, Encénte centrale):

Les enceintes sont blindées pour éviter la décoloration. Cependant, dans certaines situations, des problèmes de décoloration peuvent persistier. Dans ce cas, éteignez votre téléviseur ou monitreur, attendez 15 à 30 minutes, puis rallumez-le. Ceci permet en général d'activer la fonction de démagnetisation qui neutralise le champ magnétique et supprime ainsi tout effet de décoloration. Si les problèmes de décoloration persistent, essayez d'éloigner les enceintes de votre téléviseur ou monitreur.

Pour les enceintes sans blindage magnétique (Caisson de graves sous tension, Enceintes Surround, Enceintes Surround arrêté):

Essayez d'élognier les enceintes de votre téléviseur ou moniteur. En cas de décorlation, éteignez votre téléviseur ou moniteur, attendéze 15 à 30 minutes, puis rallumez-le. Ceci permet en général d'activer la fonction de démagnetisation qui neutralise le champ magnétique et supprime ainsi tout effet de décorlation.

ONKYO

HTP-993THX/SKS-HT993THX
